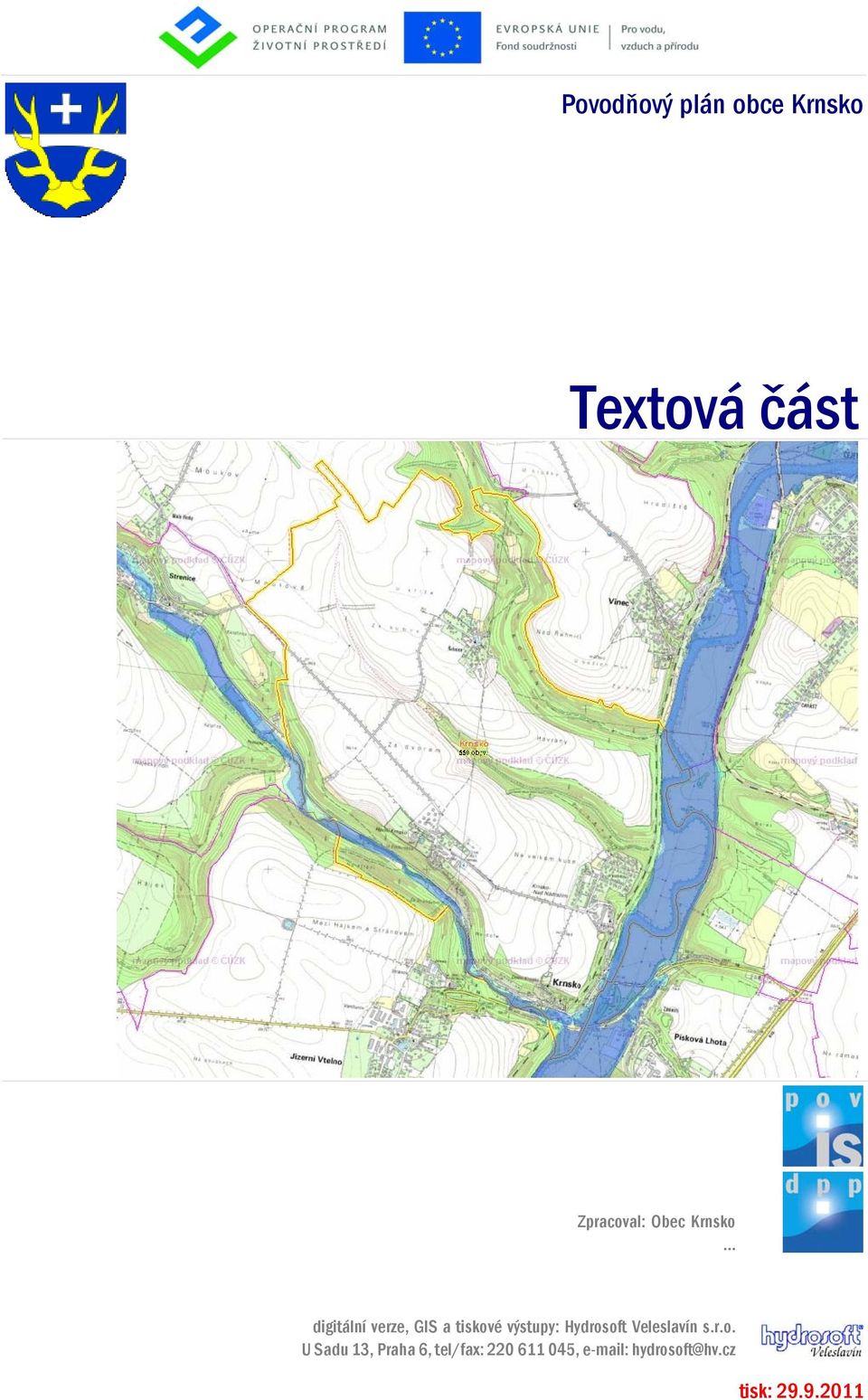

1 Povodňový plán obce Krnsko Textová část Zpracoval: Obec Krnsko... digitální verze, GIS a tiskové výstupy: Hydrosoft Veleslavín s.r.o. U Sadu 13, Praha 6, tel/ , hydrosoft@hv.cz tisk:

2

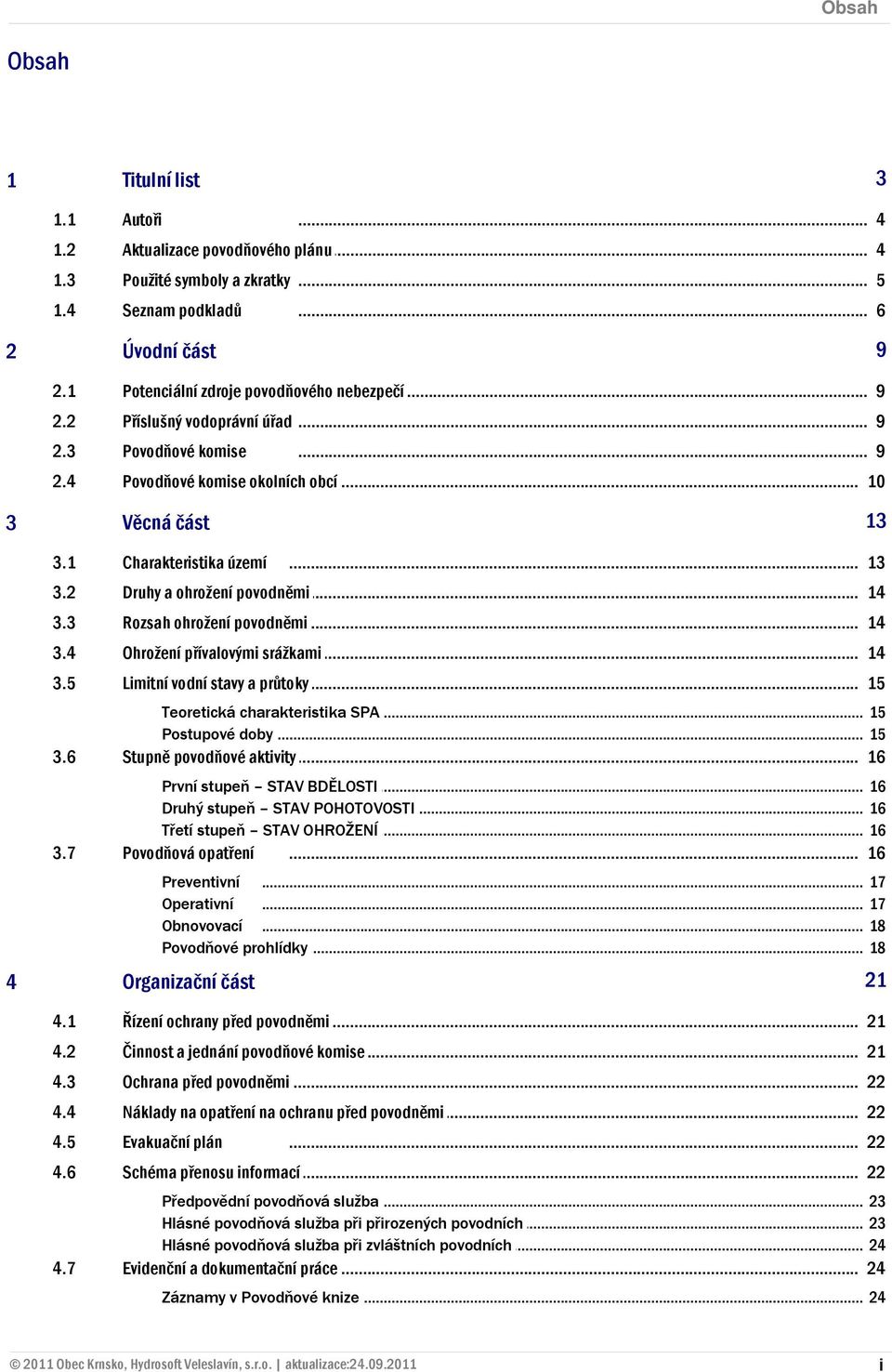

3 Obsah Obsah 3 Titulní list Autoři Aktualizace povodňového plánu Použité symboly a zkratky Seznam podkladů Úvodní část Potenciální zdroje povodňového... nebezpečí Příslušný vodoprávní úřad Povodňové komise 2.4 Povodňové komise okolních... obcí Věcná část Charakteristika území Druhy a ohrožení povodněmi Rozsah ohrožení povodněmi Ohrožení přívalovými srážkami Limitní vodní stavy a průtoky Teoretická charakteristika... SPA 15 Postupové doby Stupně povodňové aktivity První stupeň... STAV BDĚLOSTI 16 Druhý stupeň... STAV POHOTOVOSTI 16 Třetí stupeň... STAV OHROŽENÍ Povodňová opatření Preventivní... Operativní... Obnovovací... Povodňové prohlídky Organizační část Řízení ochrany před povodněmi Činnost a jednání povodňové... komise Ochrana před povodněmi Náklady na opatření na ochranu... před povodněmi Evakuační plán 4.6 Schéma přenosu informací Předpovědní povodňová... služba 23 Hlásné povodňová... služba při přirozených povodních 23 Hlásné povodňová... služba při zvláštních povodních Evidenční a dokumentační... práce 24 Záznamy v Povodňové... knize Obec Krnsko, Hydrosoft Veleslavín, s.r.o. aktualizace: i

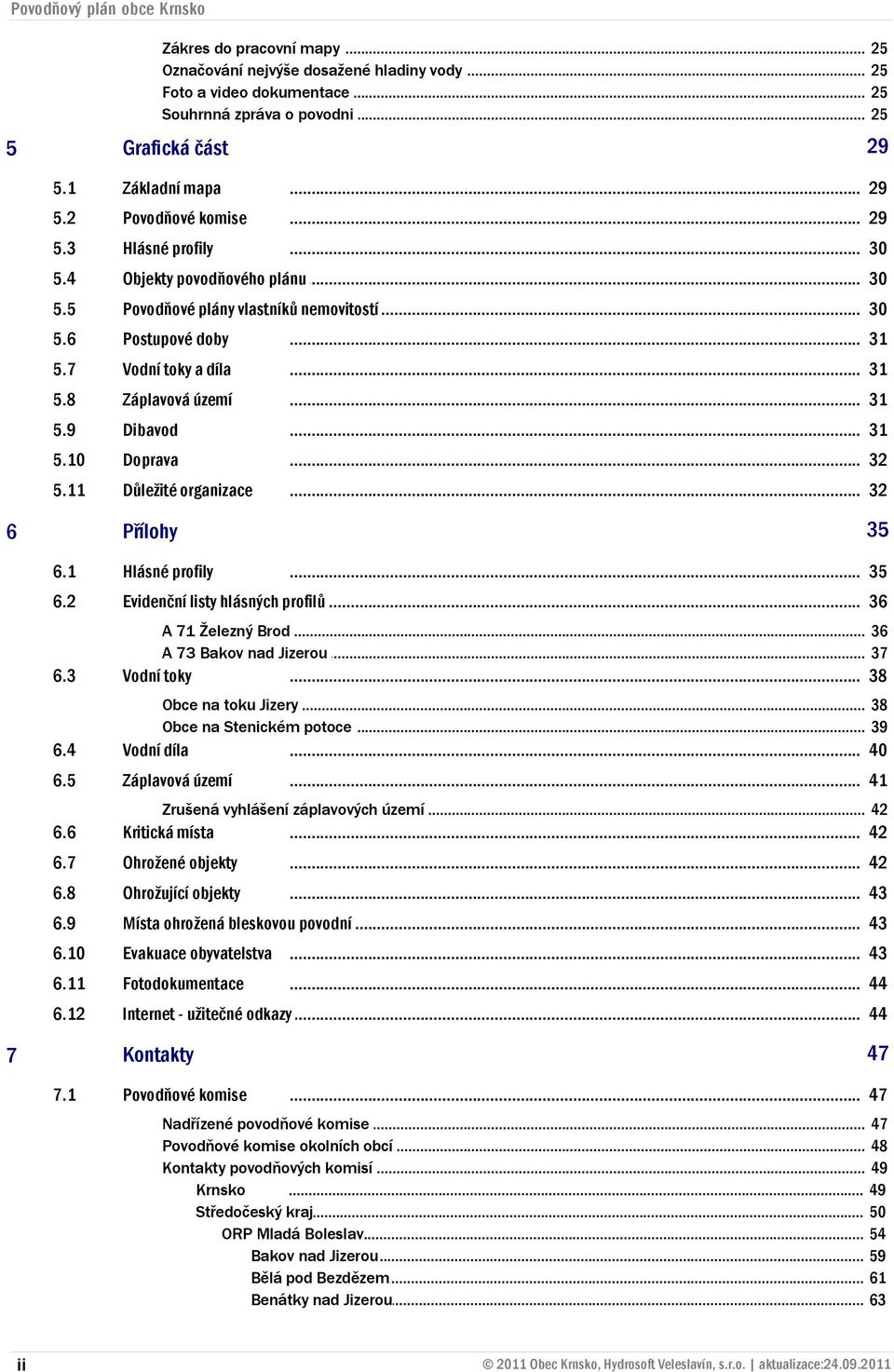

4 Povodňový plán obce Krnsko Zákres do pracovní... mapy Označování nejvýše... dosažené hladiny vody Foto a video dokumentace... Souhrnná zpráva... o povodni Grafická část Základní mapa Povodňové komise Hlásné profily Objekty povodňového plánu Povodňové plány vlastníků... nemovitostí Postupové doby Vodní toky a díla Záplavová území Dibavod Doprava Důležité organizace Přílohy Hlásné profily Evidenční listy hlásných profilů A 71 Železný Brod A 73 Bakov nad... Jizerou Vodní toky Obce na toku Jizery Obce na Stenickém... potoce Vodní díla Záplavová území Kritická místa Ohrožené objekty Ohrožující objekty Místa ohrožená bleskovou... povodní Evakuace obyvatelstva Fotodokumentace 6.12 Internet - užitečné odkazy Zrušená vyhlášení... záplavových území 42 Kontakty Povodňové komise Nadřízené povodňové... komise 47 Povodňové komise... okolních obcí 48 Kontakty povodňových... komisí 49 Krnsko Středočeský kraj ORP Mladá Boleslav Bakov nad Jizerou Bělá pod Bezdězem Benátky nad... Jizerou 63 ii 2011 Obec Krnsko, Hydrosoft Veleslavín, s.r.o. aktualizace:

5 Obsah Bítouchov... Bradlec... Brodce... Březovice... Horky nad Jizerou... Jizerní Vtelno... Josefův Důl... Katusice... Kluky... Kochánky... Kovanec... Kováň... Mladá Boleslav... Niměřice... Nová Ves u Bakova... Písková Lhota... Předměřice... nad Jizerou Rokytovec... Skalsko... Skorkov... Sojovice... Strenice... Tuřice... Vinec Důležité organizace Státní správa... Veřejná správa... Český hydrometeorologický... ústav Vodohospodářské... dispečinky HZS... Policie ČR... Armáda ČR... Správci vodních... toků Vodní díla - technicko... bezpečnostní dohled, a.s. Hygienické stanice... Veterinární správa... Česká inspekce... životního prostředí Energie... Havarijní služby... Správa a údržba... silnic Technické služby... Ředitelství silnic... a dálnic ČR Zdravotnictví Tiráž 101 Rejstřík Obec Krnsko, Hydrosoft Veleslavín, s.r.o. aktualizace: iii

6

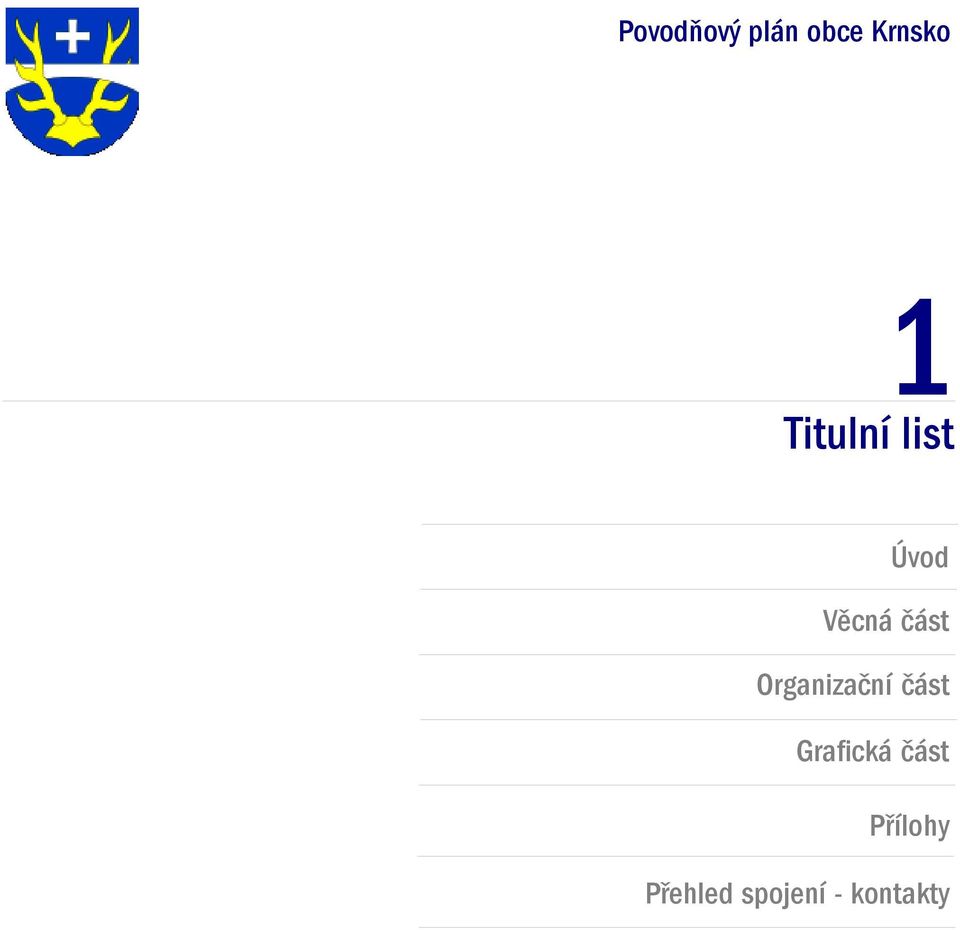

7 Povodňový plán obce Krnsko 1 Titulní list Úvod Věcná část Organizační část Grafická část Přílohy Přehled spojení - kontakty

8

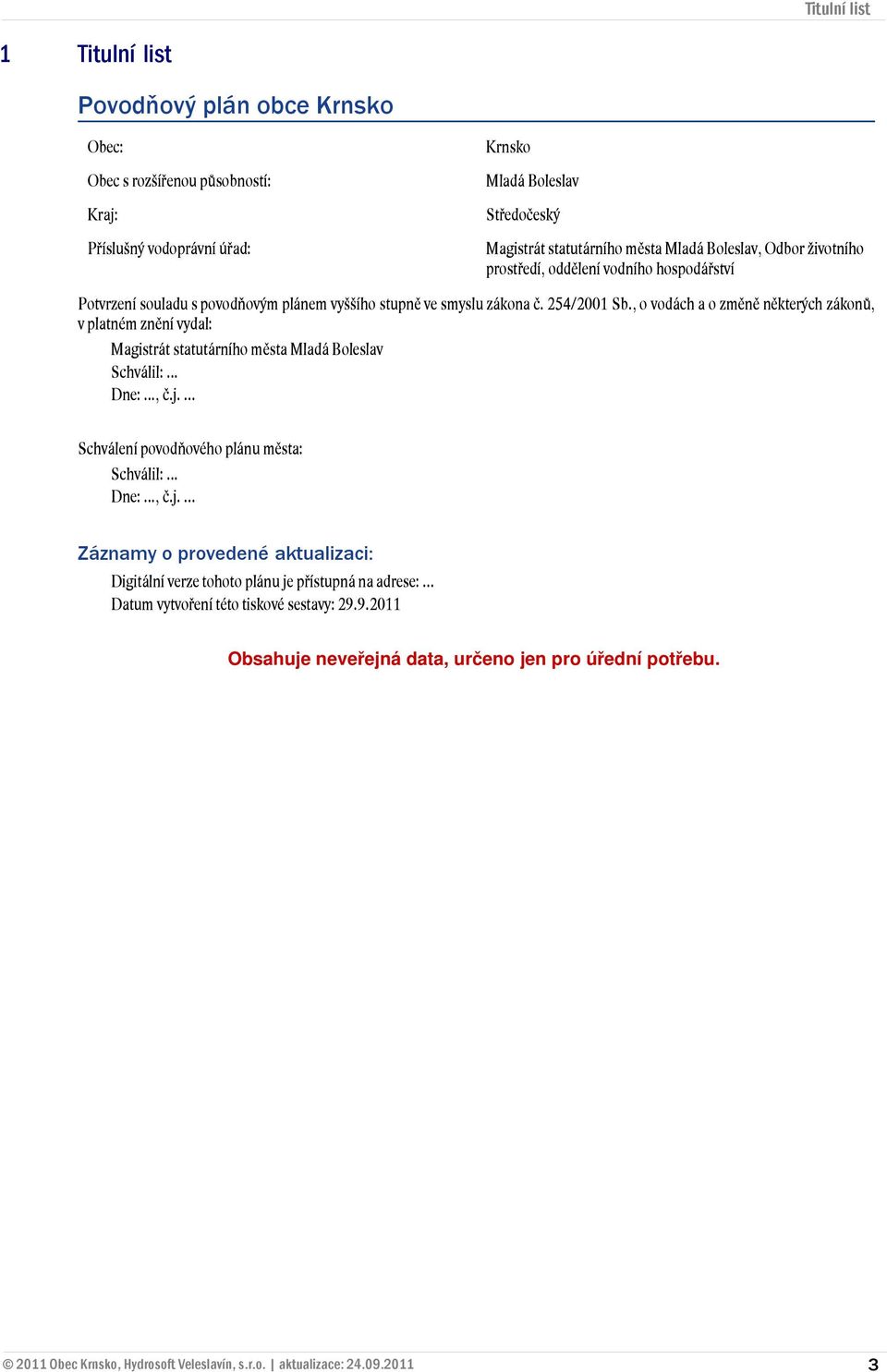

9 Titulní list 1 Titulní list Povodňový plán obce Krnsko Obec: Krnsko Obec s rozšířenou působností: Mladá Boleslav Kraj: Středočeský Příslušný vodoprávní úřad: Magistrát statutárního města Mladá Boleslav, Odbor životního prostředí, oddělení vodního hospodářství Potvrzení souladu s povodňovým plánem vyššího stupně ve smyslu zákona č. 254/2001 Sb., o vodách a o změně některých zákonů, v platném znění vydal: Magistrát statutárního města Mladá Boleslav Schválil:... Dne:..., č.j.... Schválení povodňového plánu města: Schválil:... Dne:..., č.j.... Záznamy o provedené aktualizaci: Digitální verze tohoto plánu je přístupná na adrese:... Datum vytvoření této tiskové sestavy: Obsahuje neveřejná data, určeno jen pro úřední potřebu. 3

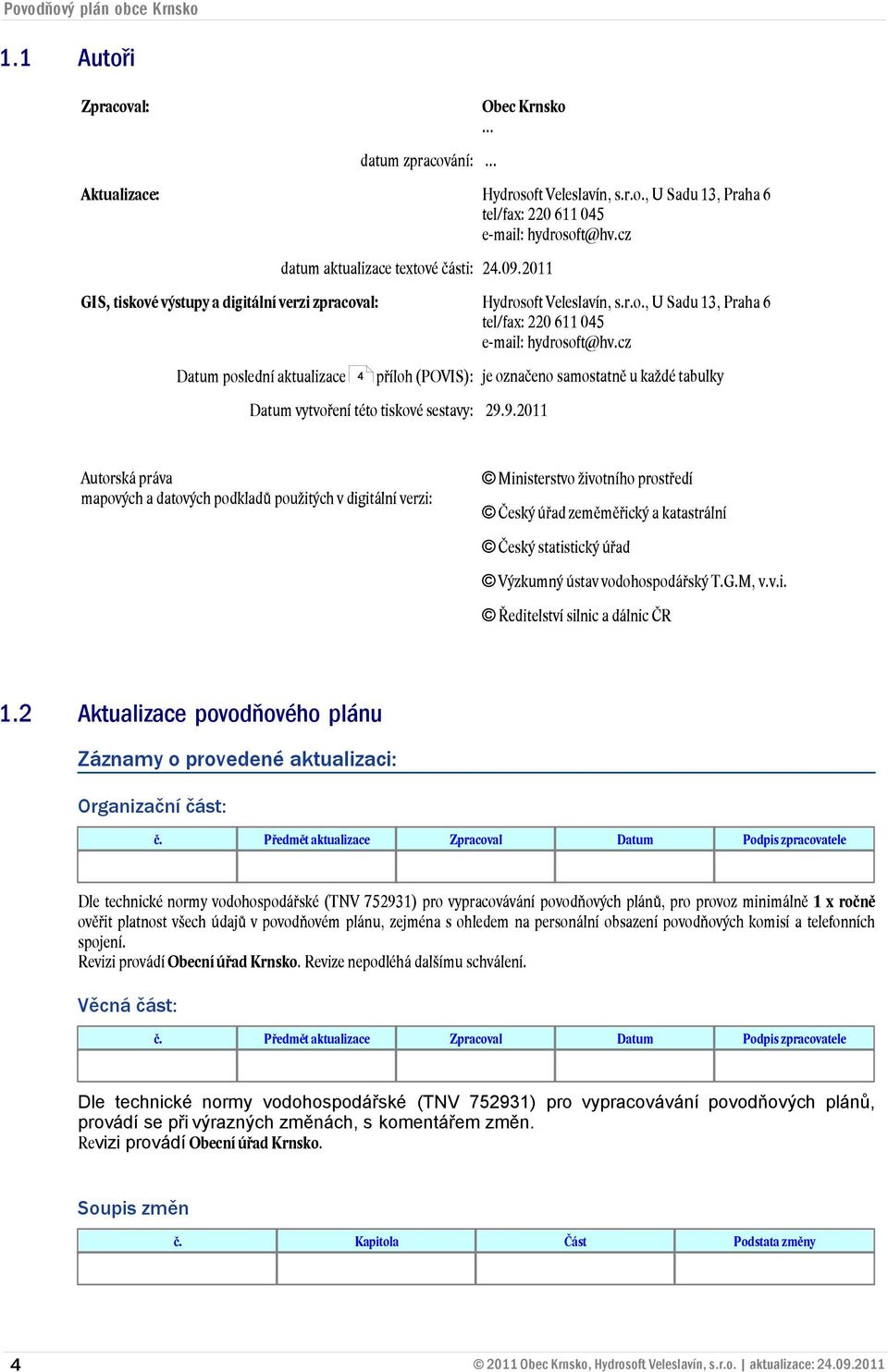

10 Povodňový plán obce Krnsko 1.1 Autoři Zpracoval: Obec Krnsko... datum zpracování:... Aktualizace: Hydrosoft Veleslavín, s.r.o., U Sadu 13, Praha 6 tel/ hydrosoft@hv.cz datum aktualizace textové části: GIS, tiskové výstupy a digitální verzi zpracoval: Datum poslední aktualizace 4 Hydrosoft Veleslavín, s.r.o., U Sadu 13, Praha 6 tel/ hydrosoft@hv.cz příloh (POVIS): je označeno samostatně u každé tabulky Datum vytvoření této tiskové sestavy: Autorská práva mapových a datových podkladů použitých v digitální verzi: Ministerstvo životního prostředí Český úřad zeměměřický a katastrální Český statistický úřad Výzkumný ústav vodohospodářský T.G.M, v.v.i. Ředitelství silnic a dálnic ČR 1.2 Aktualizace povodňového plánu Záznamy o provedené aktualizaci: Organizační část: č. Předmět aktualizace Zpracoval Datum Podpis zpracovatele Dle technické normy vodohospodářské (TNV ) pro vypracovávání povodňových plánů, pro provoz minimálně 1 x ročně ověřit platnost všech údajů v povodňovém plánu, zejména s ohledem na personální obsazení povodňových komisí a telefonních spojení. Revizi provádí Obecní úřad Krnsko. Revize nepodléhá dalšímu schválení. Věcná část: č. Předmět aktualizace Zpracoval Datum Podpis zpracovatele Dle technické normy vodohospodářské (TNV ) pro vypracovávání povodňových plánů, provádí se při výrazných změnách, s komentářem změn. Revizi provádí Obecní úřad Krnsko. Soupis změn č. 4 Kapitola Část Podstata změny

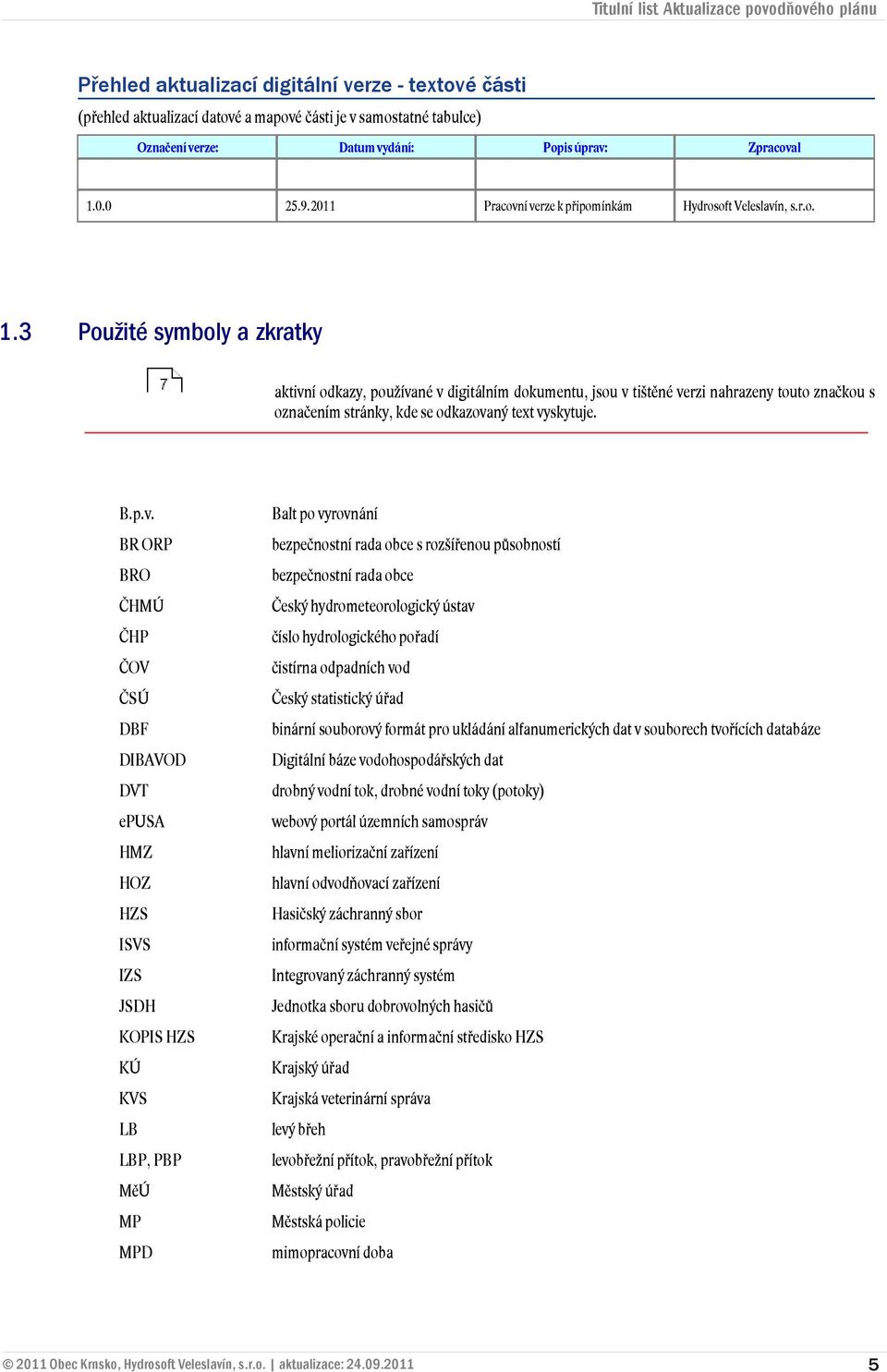

11 Titulní list Aktualizace povodňového plánu Přehled aktualizací digitální verze - textové části (přehled aktualizací datové a mapové části je v samostatné tabulce) Označení verze: Datum vydání: Popis úprav: Pracovní verze k připomínkám Zpracoval Hydrosoft Veleslavín, s.r.o. Použité symboly a zkratky aktivní odkazy, používané v digitálním dokumentu, jsou v tištěné verzi nahrazeny touto značkou s označením stránky, kde se odkazovaný text vyskytuje. B.p.v. Balt po vyrovnání BR ORP bezpečnostní rada obce s rozšířenou působností BRO bezpečnostní rada obce ČHMÚ Český hydrometeorologický ústav ČHP číslo hydrologického pořadí ČOV čistírna odpadních vod ČSÚ Český statistický úřad DBF binární souborový formát pro ukládání alfanumerických dat v souborech tvořících databáze DIBAVOD Digitální báze vodohospodářských dat DVT drobný vodní tok, drobné vodní toky (potoky) epusa webový portál územních samospráv HMZ hlavní meliorizační zařízení HOZ hlavní odvodňovací zařízení HZS Hasičský záchranný sbor ISVS informační systém veřejné správy IZS Integrovaný záchranný systém JSDH Jednotka sboru dobrovolných hasičů KOPIS HZS Krajské operační a informační středisko HZS KÚ Krajský úřad KVS Krajská veterinární správa LB levý břeh LBP, PBP levobřežní přítok, pravobřežní přítok MěÚ Městský úřad MP Městská policie MPD mimopracovní doba 5

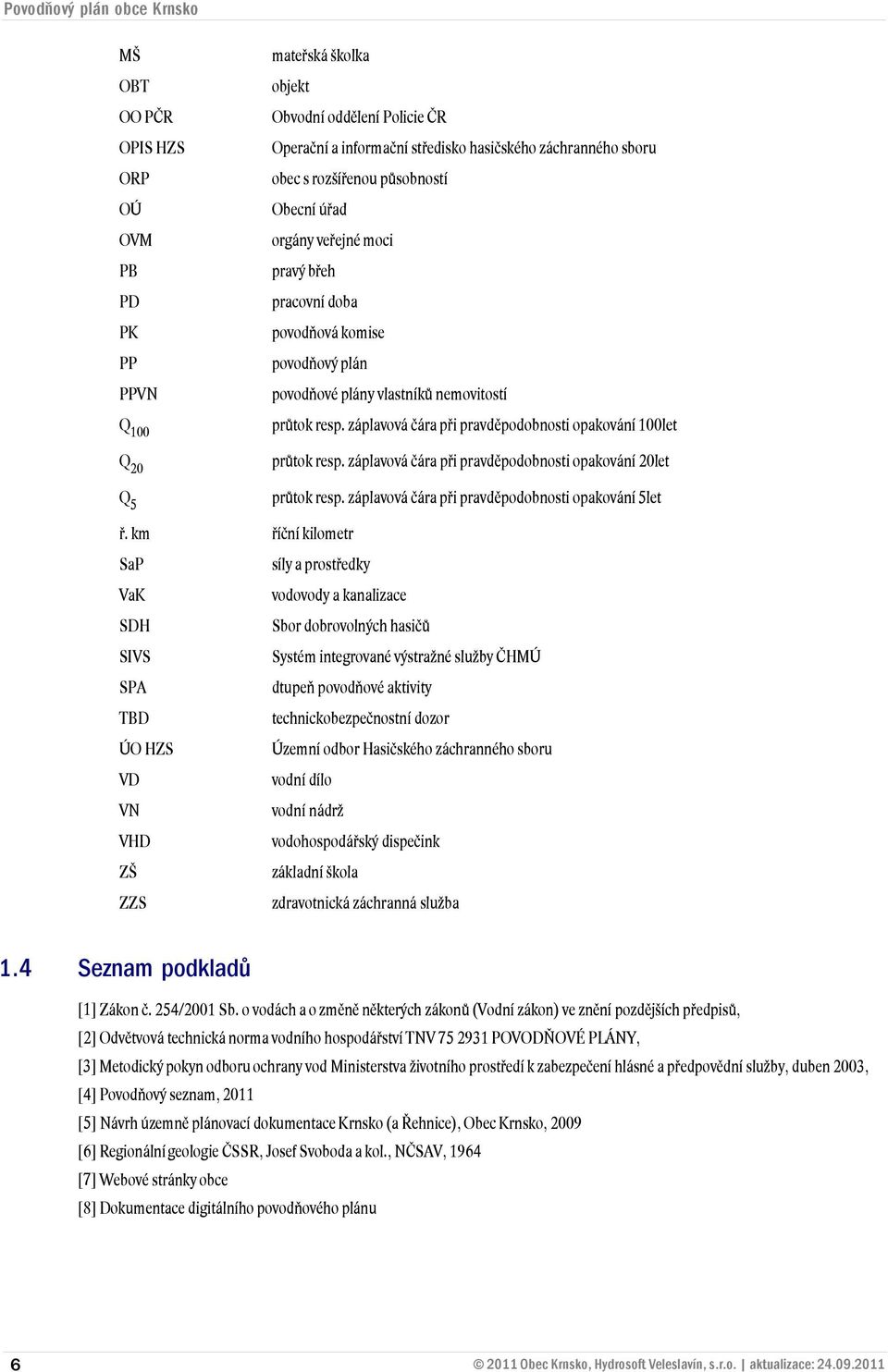

12 Povodňový plán obce Krnsko 1.4 MŠ mateřská školka OBT objekt OO PČR Obvodní oddělení Policie ČR OPIS HZS Operační a informační středisko hasičského záchranného sboru ORP obec s rozšířenou působností OÚ Obecní úřad OVM orgány veřejné moci PB pravý břeh PD pracovní doba PK povodňová komise PP povodňový plán PPVN povodňové plány vlastníků nemovitostí Q100 průtok resp. záplavová čára při pravděpodobnosti opakování 100let Q20 průtok resp. záplavová čára při pravděpodobnosti opakování 20let Q5 průtok resp. záplavová čára při pravděpodobnosti opakování 5let ř. km říční kilometr SaP síly a prostředky VaK vodovody a kanalizace SDH Sbor dobrovolných hasičů SIVS Systém integrované výstražné služby ČHMÚ SPA dtupeň povodňové aktivity TBD technickobezpečnostní dozor ÚO HZS Územní odbor Hasičského záchranného sboru VD vodní dílo VN vodní nádrž VHD vodohospodářský dispečink ZŠ základní škola ZZS zdravotnická záchranná služba Seznam podkladů [1] Zákon č. 254/2001 Sb. o vodách a o změně některých zákonů (Vodní zákon) ve znění pozdějších předpisů, [2] Odvětvová technická norma vodního hospodářství TNV POVODŇOVÉ PLÁNY, [3] Metodický pokyn odboru ochrany vod Ministerstva životního prostředí k zabezpečení hlásné a předpovědní služby, duben 2003, [4] Povodňový seznam, 2011 [5] Návrh územně plánovací dokumentace Krnsko (a Řehnice), Obec Krnsko, 2009 [6] Regionální geologie ČSSR, Josef Svoboda a kol., NČSAV, 1964 [7] Webové stránky obce [8] Dokumentace digitálního povodňového plánu 6

13 Povodňový plán obce Krnsko 2 Úvodní část Úvod Věcná část Organizační část Grafická část Přílohy Přehled spojení - kontakty

14

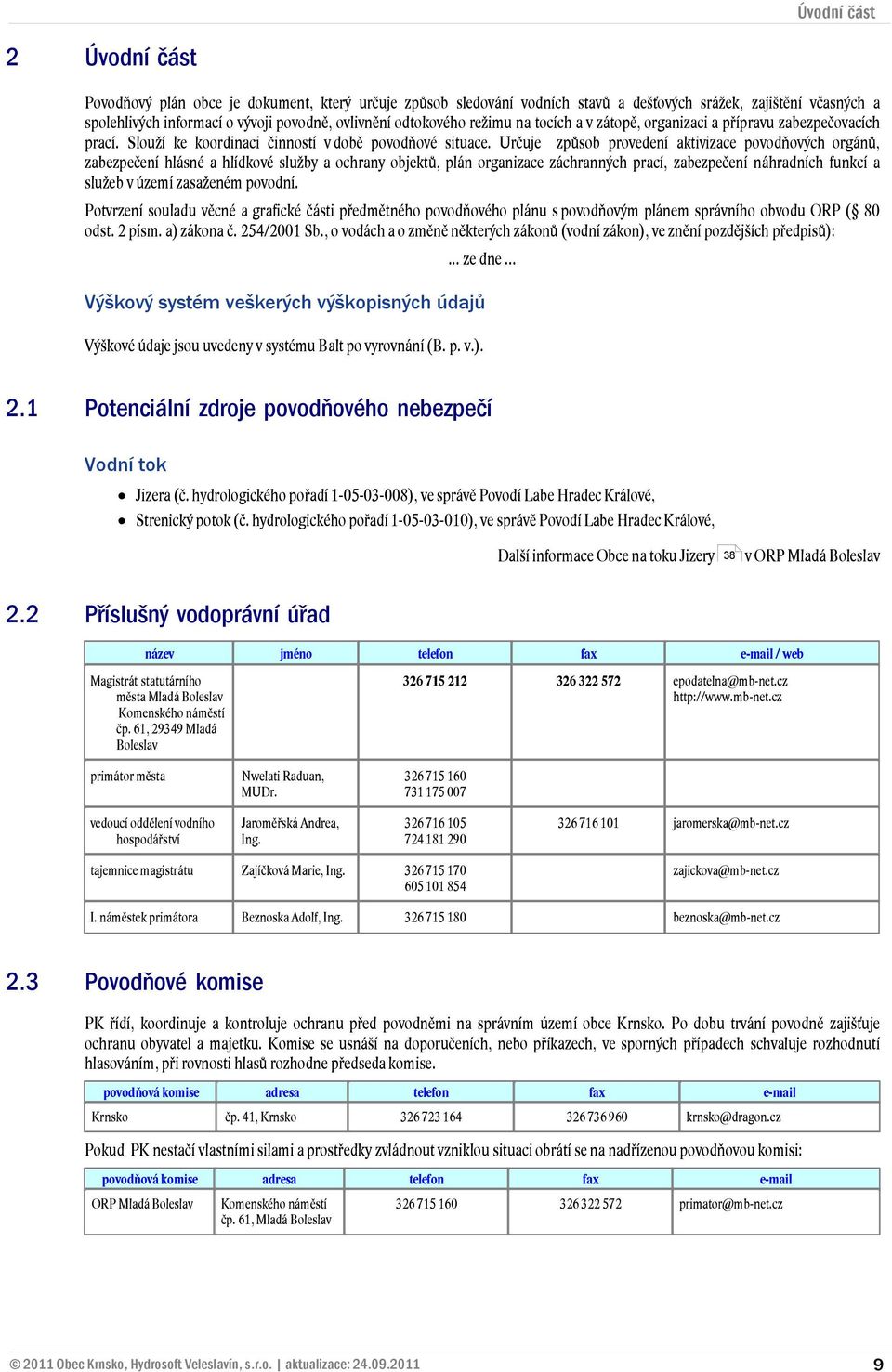

15 Úvodní část 2 Úvodní část Povodňový plán obce je dokument, který určuje způsob sledování vodních stavů a dešťových srážek, zajištění včasných a spolehlivých informací o vývoji povodně, ovlivnění odtokového režimu na tocích a v zátopě, organizaci a přípravu zabezpečovacích prací. Slouží ke koordinaci činností v době povodňové situace. Určuje způsob provedení aktivizace povodňových orgánů, zabezpečení hlásné a hlídkové služby a ochrany objektů, plán organizace záchranných prací, zabezpečení náhradních funkcí a služeb v území zasaženém povodní. Potvrzení souladu věcné a grafické části předmětného povodňového plánu s povodňovým plánem správního obvodu ORP ( 80 odst. 2 písm. a) zákona č. 254/2001 Sb., o vodách a o změně některých zákonů (vodní zákon), ve znění pozdějších předpisů):... ze dne... Výškový systém veškerých výškopisných údajů Výškové údaje jsou uvedeny v systému Balt po vyrovnání (B. p. v.). 2.1 Potenciální zdroje povodňového nebezpečí Vodní tok Jizera (č. hydrologického pořadí ), ve správě Povodí Labe Hradec Králové, Strenický potok (č. hydrologického pořadí ), ve správě Povodí Labe Hradec Králové, Další informace Obce na toku Jizery 2.2 v ORP Mladá Boleslav Příslušný vodoprávní úřad název jméno Magistrát statutárního města Mladá Boleslav Komenského náměstí čp. 61, Mladá Boleslav telefon fax epodatelna@mb-net.cz / web jaromerska@mb-net.cz primátor města Nwelati Raduan, MUDr vedoucí oddělení vodního hospodářství Jaroměřská Andrea, Ing tajemnice magistrátu Zajíčková Marie, Ing zajickova@mb-net.cz I. náměstek primátora Beznoska Adolf, Ing beznoska@mb-net.cz Povodňové komise PK řídí, koordinuje a kontroluje ochranu před povodněmi na správním území obce Krnsko. Po dobu trvání povodně zajišťuje ochranu obyvatel a majetku. Komise se usnáší na doporučeních, nebo příkazech, ve sporných případech schvaluje rozhodnutí hlasováním, při rovnosti hlasů rozhodne předseda komise. povodňová komise Krnsko adresa čp. 41, Krnsko telefon fax krnsko@dragon.cz Pokud PK nestačí vlastními silami a prostředky zvládnout vzniklou situaci obrátí se na nadřízenou povodňovou komisi: povodňová komise ORP Mladá Boleslav adresa telefon fax Komenského náměstí čp. 61, Mladá Boleslav primator@mb-net.cz 9

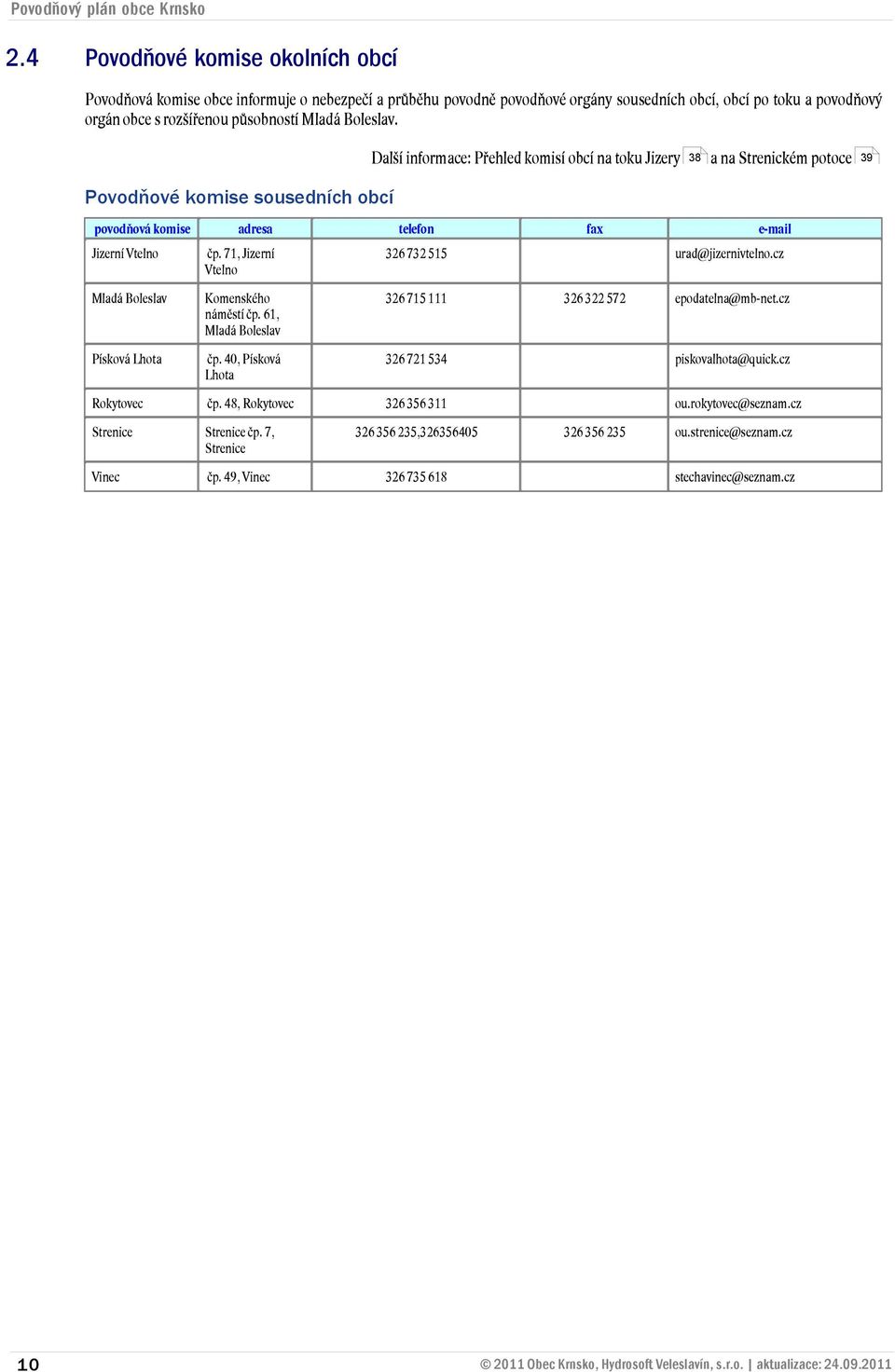

16 Povodňový plán obce Krnsko 2.4 Povodňové komise okolních obcí Povodňová komise obce informuje o nebezpečí a průběhu povodně povodňové orgány sousedních obcí, obcí po toku a povodňový orgán obce s rozšířenou působností Mladá Boleslav. Další informace: Přehled komisí obcí na toku Jizery 38 a na Strenickém potoce 39 Povodňové komise sousedních obcí povodňová komise 10 adresa telefon fax Jizerní Vtelno čp. 71, Jizerní Vtelno urad@jizernivtelno.cz Mladá Boleslav Komenského náměstí čp. 61, Mladá Boleslav Písková Lhota čp. 40, Písková Lhota piskovalhota@quick.cz Rokytovec čp. 48, Rokytovec ou.rokytovec@seznam.cz Strenice Strenice čp. 7, Strenice , Vinec čp. 49, Vinec epodatelna@mb-net.cz ou.strenice@seznam.cz stechavinec@seznam.cz

17 Povodňový plán obce Krnsko 3 Věcná část Úvod Věcná část Organizační část Grafická část Přílohy Přehled spojení - kontakty

18

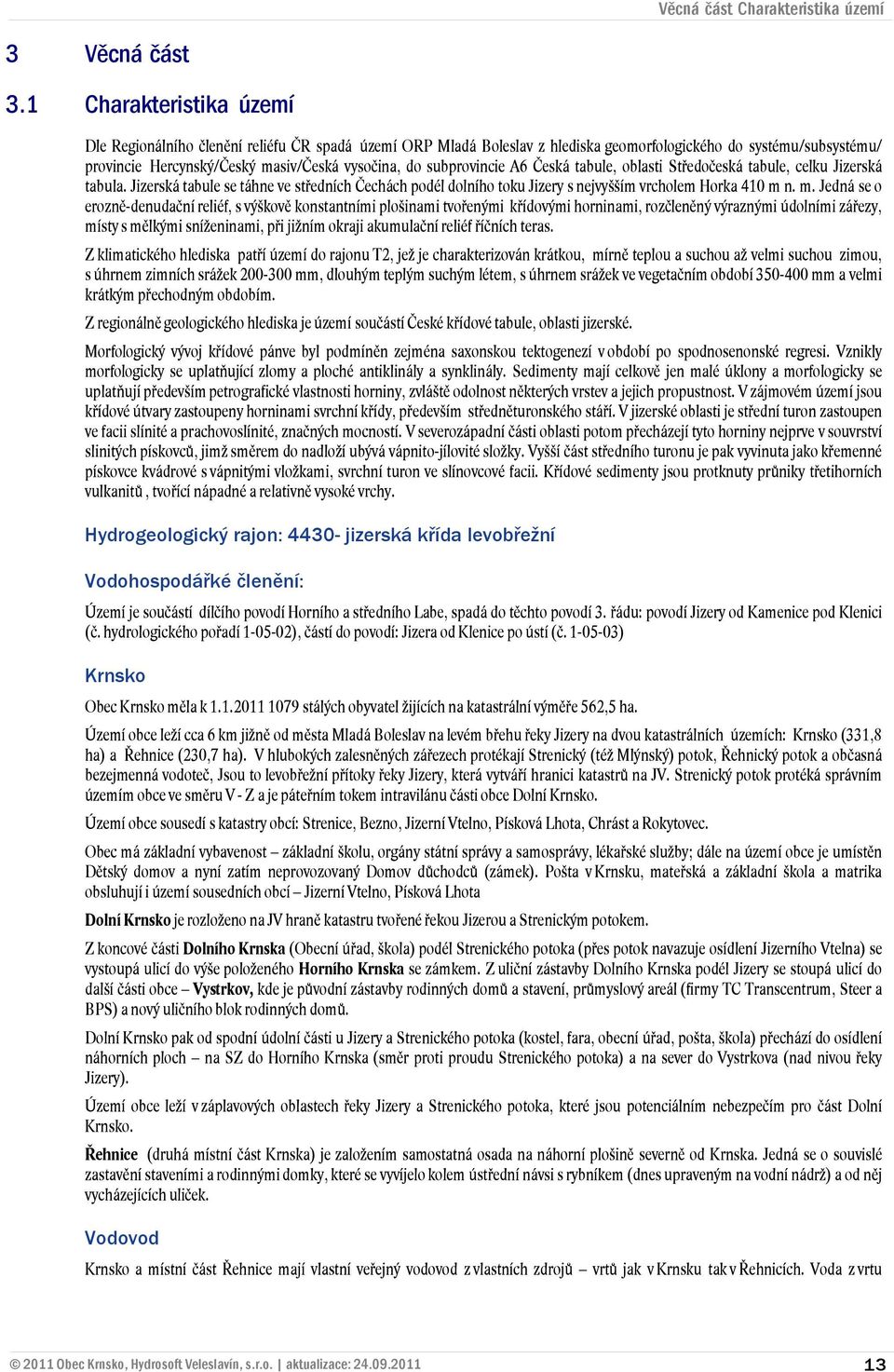

19 Věcná část Charakteristika území 3 Věcná část 3.1 Charakteristika území Dle Regionálního ění reliéfu ČR spadá území ORP Mladá Boleslav z hlediska geomorfologického do systému/subsystému/ provincie Hercynský/Český masiv/česká vysočina, do subprovincie A6 Česká tabule, oblasti Středočeská tabule, celku Jizerská tabula. Jizerská tabule se táhne ve středních Čechách podél dolního toku Jizery s nejvyšším vrcholem Horka 410 m n. m. Jedná se o erozně-denudační reliéf, s výškově konstantními plošinami tvořenými křídovými horninami, rozěný výraznými údolními zářezy, místy s mělkými sníženinami, při jižním okraji akumulační reliéf říčních teras. Z klimatického hlediska patří území do rajonu T2, jež je charakterizován krátkou, mírně teplou a suchou až velmi suchou zimou, s úhrnem zimních srážek mm, dlouhým teplým suchým létem, s úhrnem srážek ve vegetačním období mm a velmi krátkým přechodným obdobím. Z regionálně geologického hlediska je území součástí České křídové tabule, oblasti jizerské. Morfologický vývoj křídové pánve byl podmíněn zejména saxonskou tektogenezí v období po spodnosenonské regresi. Vznikly morfologicky se uplatňující zlomy a ploché antiklinály a synklinály. Sedimenty mají celkově jen malé úklony a morfologicky se uplatňují především petrografické vlastnosti horniny, zvláště odolnost některých vrstev a jejich propustnost. V zájmovém území jsou křídové útvary zastoupeny horninami svrchní křídy, především středněturonského stáří. V jizerské oblasti je střední turon zastoupen ve facii slínité a prachovoslínité, značných mocností. V severozápadní části oblasti potom přecházejí tyto horniny nejprve v souvrství slinitých pískovců, jimž směrem do nadloží ubývá vápnito-jílovité složky. Vyšší část středního turonu je pak vyvinuta jako křemenné pískovce kvádrové s vápnitými vložkami, svrchní turon ve slínovcové facii. Křídové sedimenty jsou protknuty průniky třetihorních vulkanitů, tvořící nápadné a relativně vysoké vrchy. Hydrogeologický rajon: jizerská křída levobřežní Vodohospodářké ění: Území je součástí dílčího povodí Horního a středního Labe, spadá do těchto povodí 3. řádu: povodí Jizery od Kamenice pod Klenici (č. hydrologického pořadí ), částí do povodí: Jizera od Klenice po ústí (č ) Krnsko Obec Krnsko měla k stálých obyvatel žijících na katastrální výměře 562,5 ha. Území obce leží cca 6 km jižně od města Mladá Boleslav na levém břehu řeky Jizery na dvou katastrálních územích: Krnsko (331,8 ha) a Řehnice (230,7 ha). V hlubokých zalesněných zářezech protékají Strenický (též Mlýnský) potok, Řehnický potok a občasná bezejmenná vodoteč, Jsou to levobřežní přítoky řeky Jizery, která vytváří hranici katastrů na JV. Strenický potok protéká správním územím obce ve směru V - Z a je páteřním tokem intravilánu části obce Dolní Krnsko. Území obce sousedí s katastry obcí: Strenice, Bezno, Jizerní Vtelno, Písková Lhota, Chrást a Rokytovec. Obec má základní vybavenost základní školu, orgány státní správy a samosprávy, lékařské služby; dále na území obce je umístěn Dětský domov a nyní zatím neprovozovaný Domov důchodců (zámek). Pošta v Krnsku, mateřská a základní škola a matrika obsluhují i území sousedních obcí Jizerní Vtelno, Písková Lhota Dolní Krnsko je rozloženo na JV hraně katastru tvořené řekou Jizerou a Strenickým potokem. Z koncové části Dolního Krnska (Obecní úřad, škola) podél Strenického potoka (přes potok navazuje osídlení Jizerního Vtelna) se vystoupá ulicí do výše položeného Horního Krnska se zámkem. Z uliční zástavby Dolního Krnska podél Jizery se stoupá ulicí do další části obce Vystrkov, kde je původní zástavby rodinných domů a stavení, průmyslový areál (firmy TC Transcentrum, Steer a BPS) a nový uličního blok rodinných domů. Dolní Krnsko pak od spodní údolní části u Jizery a Strenického potoka (kostel, fara, obecní úřad, pošta, škola) přechází do osídlení náhorních ploch na SZ do Horního Krnska (směr proti proudu Strenického potoka) a na sever do Vystrkova (nad nivou řeky Jizery). Území obce leží v záplavových oblastech řeky Jizery a Strenického potoka, které jsou potenciálním nebezpečím pro část Dolní Krnsko. Řehnice (druhá místní část Krnska) je založením samostatná osada na náhorní plošině severně od Krnska. Jedná se o souvislé zastavění staveními a rodinnými domky, které se vyvíjelo kolem ústřední návsi s rybníkem (dnes upraveným na vodní nádrž) a od něj vycházejících uliček. Vodovod Krnsko a místní část Řehnice mají vlastní veřejný vodovod z vlastních zdrojů vrtů jak v Krnsku tak v Řehnicích. Voda z vrtu 13

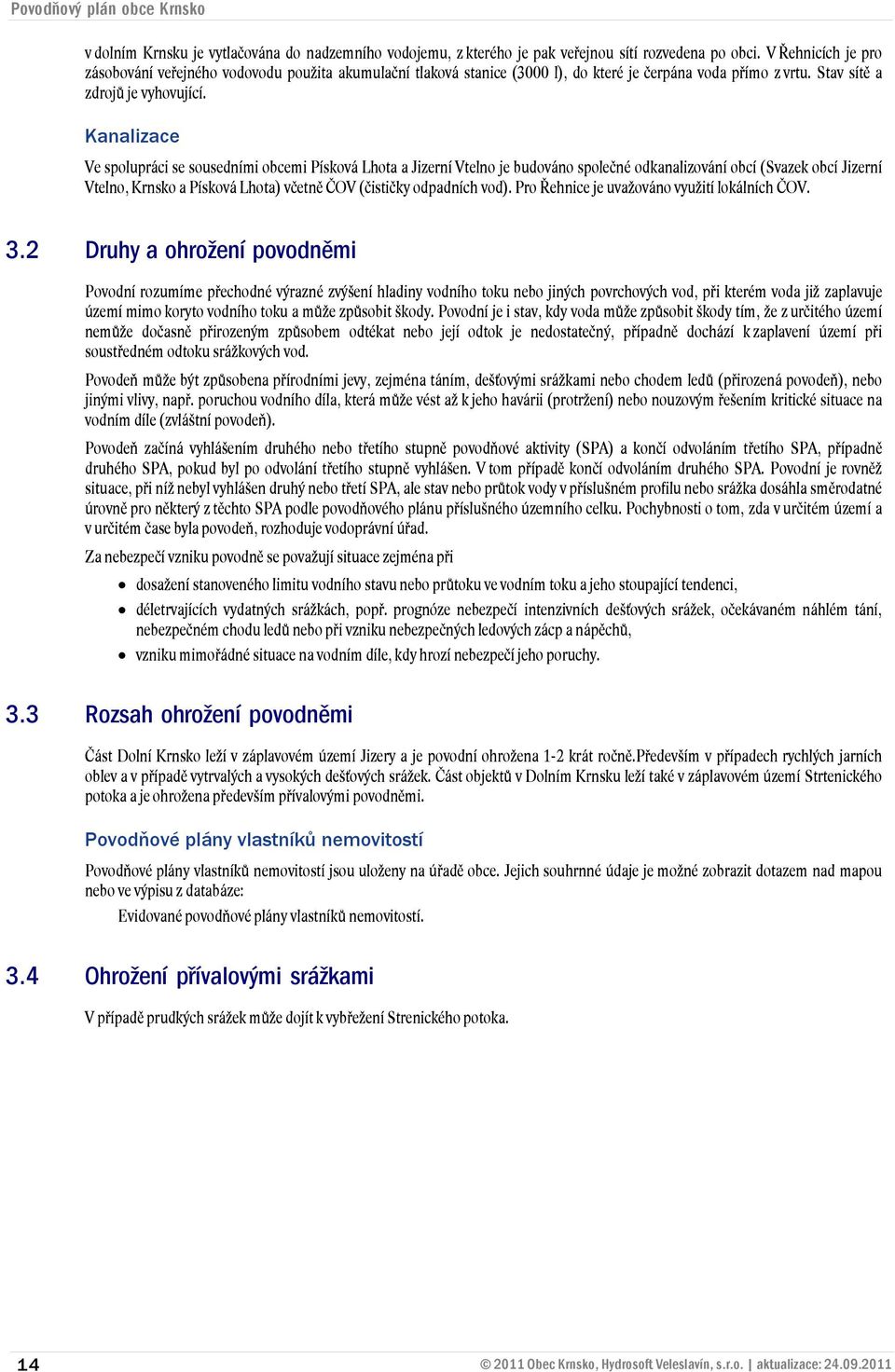

20 Povodňový plán obce Krnsko v dolním Krnsku je vytlačována do nadzemního vodojemu, z kterého je pak veřejnou sítí rozvedena po obci. V Řehnicích je pro zásobování veřejného vodovodu použita akumulační tlaková stanice (3000 l), do které je čerpána voda přímo z vrtu. Stav sítě a zdrojů je vyhovující. Kanalizace Ve spolupráci se sousedními obcemi Písková Lhota a Jizerní Vtelno je budováno společné odkanalizování obcí (Svazek obcí Jizerní Vtelno, Krnsko a Písková Lhota) včetně ČOV (čističky odpadních vod). Pro Řehnice je uvažováno využití lokálních ČOV. 3.2 Druhy a ohrožení povodněmi Povodní rozumíme přechodné výrazné zvýšení hladiny vodního toku nebo jiných povrchových vod, při kterém voda již zaplavuje území mimo koryto vodního toku a může způsobit škody. Povodní je i stav, kdy voda může způsobit škody tím, že z určitého území nemůže dočasně přirozeným způsobem odtékat nebo její odtok je nedostatečný, případně dochází k zaplavení území při soustředném odtoku srážkových vod. Povodeň může být způsobena přírodními jevy, zejména táním, dešťovými srážkami nebo chodem ledů (přirozená povodeň), nebo jinými vlivy, např. poruchou vodního díla, která může vést až k jeho havárii (protržení) nebo nouzovým řešením kritické situace na vodním díle (zvláštní povodeň). Povodeň začíná vyhlášením druhého nebo třetího stupně povodňové aktivity (SPA) a končí odvoláním třetího SPA, případně druhého SPA, pokud byl po odvolání třetího stupně vyhlášen. V tom případě končí odvoláním druhého SPA. Povodní je rovněž situace, při níž nebyl vyhlášen druhý nebo třetí SPA, ale stav nebo průtok vody v příslušném profilu nebo srážka dosáhla směrodatné úrovně pro některý z těchto SPA podle povodňového plánu příslušného územního celku. Pochybnosti o tom, zda v určitém území a v určitém čase byla povodeň, rozhoduje vodoprávní úřad. Za nebezpečí vzniku povodně se považují situace zejména při dosažení stanoveného limitu vodního stavu nebo průtoku ve vodním toku a jeho stoupající tendenci, déletrvajících vydatných srážkách, popř. prognóze nebezpečí intenzivních dešťových srážek, očekávaném náhlém tání, nebezpečném chodu ledů nebo při vzniku nebezpečných ledových zácp a nápěchů, vzniku mimořádné situace na vodním díle, kdy hrozí nebezpečí jeho poruchy. 3.3 Rozsah ohrožení povodněmi Část Dolní Krnsko leží v záplavovém území Jizery a je povodní ohrožena 1-2 krát ročně.především v případech rychlých jarních oblev a v případě vytrvalých a vysokých dešťových srážek. Část objektů v Dolním Krnsku leží také v záplavovém území Strtenického potoka a je ohrožena především přívalovými povodněmi. Povodňové plány vlastníků nemovitostí Povodňové plány vlastníků nemovitostí jsou uloženy na úřadě obce. Jejich souhrnné údaje je možné zobrazit dotazem nad mapou nebo ve výpisu z databáze: Evidované povodňové plány vlastníků nemovitostí. 3.4 Ohrožení přívalovými srážkami V případě prudkých srážek může dojít k vybřežení Strenického potoka. 14

21 Věcná část Limitní vodní stavy a průtoky 3.5 Limitní vodní stavy a průtoky Pro vyhlašování stupňů povodňové aktivity jsou stanoveny limitní vodní stavy a průtoky. tok (povodňový úsek) název profil ID stupeň stav [cm] průtok [m3/s] Provozovatel ORP obec Jizera: ř.km 99,1 (od ústí Kamenice po soutok s Mohelkou) Železný Brod ČHMÚ: 71 1.SPA 2.SPA 3.SPA , Železný Brod Železný Brod Jizera: ř.km 49,1 (od ústí Mohelky do Jizery - ústí Jizery do Labe) Bakov nad Jizerou ČHMÚ: 73 1.SPA 2.SPA 3.SPA Mladá Boleslav Bakov nad Jizerou Jizera: ř.km 36,5 LG Mladá Boleslav PLA30 1.SPA 2.SPA 3.SPA PLA - Závod Jablonec Mladá Boleslav Mladá Boleslav Záznamy jsou tříděny podle názvu toku, dále sestupně podle staničení (říční kilometry) a pokud není staničení uvedeno, tak podle názvu profilu. Kompletní údaje jsou k dispozici ve výpisu z databáze. Tabulka aktualizována z databáze POVIS dne Teoretická charakteristika SPA (dle Metodického pokynu odboru ochrany vod Ministerstva životního prostředí k zabezpečení hlásné a předpovědní povodňové služby) Hlásný profil povodňové služby je místo na vodním toku sloužící ke sledování průběhu povodně. Hlásné profily se podle významu rozdělují do tří kategorií. Základní hlásné profily kategorie A jsou vybrané profily s vodoměrnými stanicemi na významných vodních tocích. Informace z těchto profilů jsou nezbytné pro řízení opatření k ochraně před povodněmi na národní úrovni, nebo jsou využívány pro předpovědní povodňovou službu. Jsou profesionálně provozované ČHMÚ nebo správci povodí. Doplňkové hlásné profily kategorie B jsou profily na vodních tocích, které jsou nezbytné pro řízení opatření k ochraně před povodněmi na regionální (krajské) úrovni. Jsou zřizovány krajskými úřady a provozovány místně příslušnými obcemi. Pomocné hlásné profily kategorie C jsou účelové profily na vodních tocích, které mohou zřídit a provozovat pro své potřeby obce nebo vlastníci ohrožených nemovitostí. Stupně povodňové aktivity (SPA) vyjadřují míru povodňového nebezpečí. Jsou vázány na směrodatné limity, jimiž jsou zpravidla vodní stavy nebo průtoky v hlásných profilech na tocích, popřípadě na mezní nebo kritické hodnoty jiného jevu (denní úhrn srážek, hladina vody v nádrži, vznik ledových nápěchů a zácp, chod ledu, mezní nebo kritické hodnoty sledovaných jevů z hlediska bezpečnosti vodního díla apod.). U zvláštních povodní vyjadřují vývoj a míru povodňového nebezpečí na vodním díle a na území pod ním Postupové doby Tok [ř.km] Úsek Délka úseku [km] Postupová doba [hod] Rychlost [km/h] Jizera, ř.km: 97,7-49 Železný Brod - Bakov 48, max: 8,1 min: 2,9 Jizera, ř.km: 97,7 39,6 Železný Brod - Mladá Boleslav 58, max: 7,3 min: 3,2 Jizera, ř.km: 49-39,6 Bakov - Mladá Boleslav 9,4 2-4 max: 4,7 min: 2,4 Záznamy jsou tříděny podle názvu toku a dále sestupně podle říčních kilometrů nebo názvu úseku, pokud nejsou říční kilometry uvedeny. Extrémně dlouhé postupové doby mohou být dosaženy při velkých průtocích. Tabulka aktualizována z databáze POVIS dne

22 Povodňový plán obce Krnsko 3.6 Stupně povodňové aktivity Stupni povodňové aktivity se rozumí míra povodňového nebezpečí vázaná na směrodatné limity, jimiž jsou zpravidla vodní stavy nebo průtoky v hlásných profilech na vodních tocích, popřípadě na mezní nebo kritické hodnoty jiného jevu uvedeném v příslušném povodňovém plánu. Rozsah opatření prováděných při řízení ochrany před povodněmi se řídí nebezpečím nebo vývojem povodňové situace, která se vyjadřuje třemi stupni povodňové aktivity: 1. stupeň povodňové aktivity - stav bdělosti (1.SPA) 2. stupeň povodňové aktivity - stav pohotovosti (2.SPA) 3. stupeň povodňové aktivity - stav ohrožení (3.SPA) DRUHÝ A TŘETÍ SPA vyhlašují a odvolávají ve svém územním obvodu povodňové orgány. Podkladem je dosažení nebo předpověď dosažení směrodatného limitu hladin nebo průtoků stanovených v povodňových plánech, zpráva předpovědní nebo hlásné povodňové služby, doporučení správce vodního toku, oznámení vlastníka vodního díla, případně další skutečnosti charakterizující míru povodňového nebezpečí. O vyhlášení a odvolání povodňové aktivity je povodňový orgán povinen informovat subjekty uvedené v povodňovém plánu a vyšší povodňový orgán První stupeň STAV BDĚLOSTI První stupeň povodňové aktivity - bdělost - nastává při nebezpečí povodně a zaniká, pominou-li příčiny takového nebezpečí (dosažení určitého stavu na vybraných vodočtech, náhlé tání, srážky větší intenzity, souvislé zámrzy toku a pod.) Druhý stupeň STAV POHOTOVOSTI Druhý stupeň povodňové aktivity - pohotovost - se vyhlašuje v době vlastní povodně na základě údajů hlídkové služby a zpráv předpovědní a hlásné služby, při čemž se za povodeň považuje: a) dosažení určitého stavu na vybraných vodočtech, b) přechodné výrazné stoupnutí hladiny vodního toku, při kterém hrozí jeho vylití z koryta, které může způsobit škody, c) přechodné výrazné stoupnutí hladiny vodního toku, při kterém se voda z koryta jíž rozlévá a může způsobit škody, d) přechodné stoupnutí hladiny vodního toku při současném chodu ledů, případně vlivem výtvorem ledových bariér, e) mimořádné vypouštění vody nebo neřízený odtok z vodního díla, které vyvolávají umělou průtokovou vlnu, při které je dosažen stav odpovídající druhému stupni povodňové aktivity na vybraném vodočtu, f) pokračující nepříznivý vývoj bezpečnosti vodního díla odvozený podle hodnocení sledovaných jevů a skutečností v rámci technicko - bezpečnostního dohledu. Při tomto stupni se aktivizují povodňové orgány a další účastníci ochrany před povodněmi, uvádějí se do pohotovosti prostředky na zabezpečovací práce a podle možnosti se provádějí opatření ke zmírnění průběhu povodně podle povodňového plánu Třetí stupeň STAV OHROŽENÍ Třetí stupeň povodňové aktivity - ohrožení - se vyhlašuje dosažení určitého stavu na vybraných místech, a) bezprostřední ohrožení majetku a životů v zátopovém území, b) vzniku kritické situace na vodním díle podle vyhodnocení technickobezpečnostního dohledu při dosažení kritických hodnot sledovaných jevů a skutečností, pokud hrozí havárie díla doprovázená nebezpečím vzniku průlomové vlny, c) mimořádném vypouštění nebo neřízeném odtoku z vodního díla, které vyvolávají umělou průtokovou vlnu, při které je dosažen stav odpovídající třetímu stupni povodňové aktivity na vybraném vodočtu. Při tomto stupni se provádějí zabezpečovací a podle potřeby záchranné práce. 3.7 Povodňová opatření Preventivní 17 opatření jsou prováděná v době mimo povodeň a při nebezpečí povodně a operativní 17 opatření, jsou prováděná v době povodně. Základní a předvídatelná opatření k ochraně před povodněmi je nutno zapracovat do povodňových plánů. Ostatní opatření řídí a koordinuje povodňový orgán. 16

23 Věcná část Povodňová opatření Preventivní Preventivní a) stanovení záplavových území, b) vymezení směrodatných limitů stupňů povodňové aktivity, c) povodňové plány, d) povodňové prohlídky, e) příprava předpovědní a hlásné povodňové služby, f) organizační a technická příprava, g) vytváření hmotných povodňových rezerv, h) vyklízení záplavových území, i) příprava účastníků povodňové ochrany, j) činnost předpovědní povodňové služby, k) činnost hlásné povodňové služby, l) varování při nebezpečí povodně, m) zřízení a činnost hlídkové služby, n) evidenční a dokumentační práce. Povodňové orgány obcí ve svých územních obvodech v rámci zabezpečení úkolů při ochraně před povodněmi: a) potvrzují soulad věcné a grafické části povodňových plánů vlastníků (uživatelů) pozemků a staveb, pokud se nacházejí v záplavovém území nebo zhoršují průběh povodně, s povodňovým plánem obce, b) zpracovávají povodňový plán obce a předkládají jej odbornému stanovisku správci povodí, v případě drobných vodních toků správci těchto vodních toků, c) provádějí povodňové prohlídky, d) zajišťují pracovní síly a věcné prostředky na provádění záchranných prací a zabezpečení náhradních funkcí v území, e) prověřují připravenost účastníků ochrany podle povodňových plánů, f) organizují a zabezpečují hlásnou povodňovou službu a hlídkovou službu, zabezpečují varování právnických a fyzických osob v územním obvodu obce využitím jednotného systému varování, g) informují o nebezpečí a průběhu povodně povodňové orgány sousedních obcí a povodňový orgán obce s rozšířenou působností, h) vyhlašují a odvolávají stupně povodňové aktivity v rámci územní působnosti, i) organizují, řídí, koordinují a ukládají opatření na ochranu před povodněmi podle povodňových plánů a v případě potřeby vyžadují od orgánů, právnických a fyzických osob osobní a věcnou pomoc, j) zabezpečují evakuaci a návrat, dočasné ubytování a stravování evakuovaných občanů, zajišťují další záchranné práce, k) zajišťují v době povodně nutnou hygienickou a zdravotnickou péči, organizují náhradní zásobování, dopravu a další povodní narušené funkce v území, l) provádějí prohlídky po povodni, zajišťují rozsah a výši povodňových škod, zjišťují účelnost provedených opatření a podávají zprávu povodňovému orgánu obce s rozšířenou působností, m) vedou záznamy v povodňové knize Operativní řízené ovlivňování odtokových poměrů, povodňové zabezpečovací práce, povodňové záchranné práce, zabezpečení náhradních funkcí služeb v území zasaženém povodní (náhradní doprava a zásobování, náhradní ubytování apod.) Povodňové zabezpečovací práce jsou technická opatření prováděná při nebezpečí povodně a za povodně ke zmírnění průběhu povodně a jejích škodlivých následků. Jsou to zejména: odstraňování překážek ve vodním toku a v profilu objektů (propustky, mosty) znemožňujících plynulý odtok vody, ruzbrušování ledových celin a zácp na vodním toku, ochrana koryta a břehů proti narušování povodňovým průtokem a zajišťování břehových nátrží, opatření proti přelití nebo protržení ochranných hrází, opatření proti přelití nebo protržení hrází vodních děl zadržujících vodu, 17

24 Povodňový plán obce Krnsko provizorní uzavírání protržených hrází, instalace protipovodňových zábran, opatření proti zpětnému vzdutí vody, zejména do kanalizací, opatření k omezení znečištěné vody, opatření zajišťující stabilizaci území před sesuvy. Povodňové zabezpečovací práce zajišťují správci vodních toků na vodních tocích a vlastníci dotčených objektů, případně další subjekty podle povodňových plánů nebo na příkaz povodňových orgánů. Zabezpečovací práce, které mohou ovlivnit odtokové podmínky a průběh povodně, musí být koordinovány ve spolupráci s příslušným správcem povodí na celém vodním toku nebo v celém povodí. Povodňovými záchrannými pracemi jsou technická organizační opatření prováděná za povodně v bezprostředně ohrožených nebo již zaplavených území k záchraně životů a majetku, zejména ochrana a evakuace obyvatelstva z těchto území, péče o ně po nezbytně nutnou dobu, zachraňování majetku a jeho přemístění mimo ohrožené území. Záchranné práce v případech, kdy jsou ohroženy lidské životy, veřejný život nebo hospodářské zájmy jako doprava, zásobování, spoje, zdravotnictví zajišťují povodňové orgány. Povodňové záchranné práce zajišťují povodňové orgány ve spolupráci s ostatními účastníky ochrany před povodněmi Obnovovací Tato opatření se provádějí již v době povodně, jejich dokončení se však provádí až po povodni. a) dokumentační práce, b) vyhodnocení povodňové situace včetně vzniklých povodňových škod, c) vyhodnocení příčin negativně ovlivňujících průběh povodně, d) vyhodnocení účinnosti přijatých opatření, e) návrhy na úpravu povodňových opatření. Povodňová opatření ve smyslu ustanovení 65 vodního zákona č. 254/2001 Sb. nejsou výstavba, údržba a opravy staveb a ostatních zařízení sloužící k ochraně před povodněmi, jakož i investice vyvolané povodněmi Povodňové prohlídky Účelem povodňových prohlídek je zjišťování, zda na vodních tocích, vodních dílech a v záplavových územích, popřípadě na objektech nebo zařízeních ležících v těchto územích nejsou závady, které by mohly zvýšit nebezpečí povodně nebo její škodlivé následky. Povodňové prohlídky organizují a provádějí povodňové orgány podle povodňových plánů, a to nejméně jednou ročně - před obdobím jarního tání (zpravidla březen). Povodňové orgány mohou na základě povodňové prohlídky vyzvat vlastníky pozemků, staveb a zařízení v záplavovém území k odstranění předmětů a zařízení, které mohou způsobit zhoršení odtokových poměrů nebo ucpání koryta níže po toku. Pokud tito vlastníci výzvy ve stanovené lhůtě neuposlechnou, uloží takovou povinnost rozhodnutím. Z prohlídek se zpracovávají zápisy, případně se pořizuje další dokumentace. Na základě provedených prohlídek se přijímají opatření, která vedou k odstranění případných rizik při povodni, kterými mohou být např. skládky, špatně zajištěné plovoucí objekty, nežádoucí křoviny a dřeviny apod. Povodňovou prohlídku obstarává povodňové komise, kterého určí předseda PK. Ten pak podá písemnou zprávu o stavu vodních toků a vodních dílech na správním území obce. Zaměření povodňových prohlídek: stav a kapacita koryt, ochranných hrází, objektů, mostů, propustků, ale také stromů a keřů v korytech; přítomnost skládek materiálu v blízkosti vodních toků (zejména v záplavovém území nebo území ohroženém povodněmi), které by mohly zhoršit průběh povodně, jako je stavební materiál, dřevo (klády, kulatina, prkna, apod.), zemědělské produkty (sláma, seno), stavební buňky, kontejnery apod.; přítomnost skládek v blízkosti vodních toků (zejména v záplavovém území nebo území ohroženém povodněmi) ropných produktů, chemikálií apod.; které by mohly způsobit kontaminaci vody a půdy při povodni; umístění plotů a ohrad všech druhů; plovoucí objekty a jejich zajištění; 18

25 Povodňový plán obce Krnsko 4 Organizační část Úvod Věcná část Organizační část Grafická část Přílohy Přehled spojení - kontakty

26

27 Organizační část 4 Organizační část 4.1 Řízení ochrany před povodněmi OÚ oznamuje občanům, obvykle místním rozhlasem, že nastal nebo byl vyhlášen příslušný stupeň povodňové aktivity, svolává a zabezpečuje činnost povodňové komise. V případě potřeby evakuace 22 občanů zajišťuje potřebné technické prostředky a spolupráci s hasičským záchranným sborem 92. Organizace povodňové služby Na nebezpečí povodně jsou občané a ové povodňové komise upozorněni v celostátních médiích meterologickou předpovědí, vydáním varování ČHMÚ, dále může být informace o hrozící povodni získána od povodňové komise ORP Mladá Boleslav 47, HZS 92 a zástupců správce vodního toku 94, případně od povodňových komisí sousedních obcí 48. Jakmile nastane 1. SPA - stav bdělosti, sleduje povodňová komise pravidelně stav řeky Jizery. Informace o počasí ČHMÚ: počasí (SIVS), radarová data, povodňová služba Informace z hlásných profilů 35 ( automatické hlášení na telefonních číslech bylo zrušeno) 4.2 Činnost a jednání povodňové komise Zásady pro svolávání povodňové komise komisi svolává a jednání řídí její předseda z vlastního podnětu, z podnětu některého z ů povodňové komise, nebo na žádost nadřízené povodňové komise. svolání komise nemusí být provedeno písemně (např. osobně, telefonicky, sirénou, megafonem, spojkou a pod.) při dosažení druhého stupně povodňové aktivity na některém z uvedených toků a stoupající tendenci hladiny vodního toku při průchodů ledových ker v případě, že na některém z úseku sledovaných toků hrozí nebezpečí tvorby ledových bariér objeví-li se mimořádné jevy na vodních dílech - rybnících (zvětšující se průsaky, ucpání vtokových objektů zatrubněných částí apod.) Činnost a způsob jednání komise jsou dány zákonem č.254/ 2001 Sb. Vodní zákon Komise se schází k projednání potřebných opatření podle povodňové situace ohrožující její správní území, nebo mimo období povodní k projednání organizačních a jiných závažných otázek souvisejících se zabezpečováním ochrany před povodněmi. Sídlem komise je obecní úřad. Jednání se však může podle konkrétních okolností svolat i na jiné místo. Činnost mimo povodeň Jednání komise se svolává alespoň 1x ročně, a to nejpozději do běžného roku. Na těchto mimopovodňových jednáních se prověřují přípravná opatření, zejména: stav povodňového plánu správního obvodu povodňové komise organizační a technická připravenost, včetně spojení podněty k realizaci potřebných opatření v zájmu ochrany před povodněmi vyhodnocení činnosti v uplynulém období. Činnost při povodni V období povodně zahajuje komise činnost při dosažení 2. SPA nebo dalších okolnostech (viz výše) přebírá informace od hlásného systému, předpovědní služby a od hlídek informuje o situaci nadřízenou povodňovou komisi 47 a komise sousedních obcí vyhlašuje a odvolává 2. a 3. SPA posuzuje účinnost přijatých opatření koordinuje zabezpečovací a záchranné práce vyžaduje další pomoc orgánů, právnických a fyzických osob 48 21

28 Povodňový plán obce Krnsko dokumentuje a dokladuje průběh povodně. Členové komise jsou při vyhlášení 2. SPA povinni oznamovat svou dosažitelnost. Hrozí-li nebezpečí z prodlení, může předseda povodňové komise učinit neodkladná opatření sám. Činnost po povodni Povodňová komise dokládá majetkovou újmu vzniklou v důsledku činnosti, nebo opatření přijatých PK v době trvání povodně (odstranění překážek bránících průtoku velkých vod, umožnění přístupů na pozemky a do objektů, provádění zabezpečovacích prací, odstranění staveb, nebo jejich částí, využití zapůjčených mechanizačních prostředků, pohonných hmot, nářadí apod.) hodnotí činnost v době povodně a přijímá potřebná opatření projedná souhrnnou zprávu o průběhu povodně. 4.3 Ochrana před povodněmi Správci vodních toků, vlastníci nebo uživatelé vodohospodářských děl ve vodních tocích, jakož i ti, jejichž majetek by mohl vznik povodně nebo její průběh ovlivnit, jsou povinni činit opatření k předcházení a zamezení škod při povodních na životech a majetku občanů, společnosti a na životním prostředí nebo při zmírňování jejich škodlivých účinků nebo následků v rozsahu rozhodnutí povodňové komise. K zajištění ochrany před povodněmi je každý povinen umožnit vstup, případně vjezd na své pozemky, popřípadě stavby těm, kteří řídí, koordinují a provádějí zabezpečovací a záchranné práce, přispět na příkaz povodňových orgánů osobní a věcnou pomocí k ochraně životů a majetku před povodněmi a řídit se příkazy povodňových orgánů ( 63, odst. 3 zák. č. 254/2001 Sb.,). Pokud při této činnosti vznikla vlastníkovi pozemku nebo stavby škoda, má nárok na její náhradu ( 63, odst. 4 zák. č. 254/2001 Sb.,) V době nebezpečí povodně a v době povodně jsou orgány, organizace a občané na příkaz příslušných povodňových orgánů povinni zejména: a) poskytnout dopravní a mechanizační prostředky, pohonné hmoty, nářadí a jiné potřebné prostředky, b) odstraňovat překážky, které mohou bránit průtoku velkých vod, c) trpět odstraňování staveb nebo jejich části anebo porostu, d) zúčastnit se podle svých možností a sil zabezpečovacích a záchranných prací k ochraně před povodněmi. Povodňové orgány ukládají povinnosti jen v nevyhnutelně potřebném rozsahu. 4.4 Náklady na opatření na ochranu před povodněmi Dle 86 čl.1 Vodního zákona může obec činit opatření k přímé ochraně majetku na svém území, stát a kraje mohou na tato opatření přispět. Dle 86 čl.3 Vodního zákona hradí náklady na zabezpečovací práce na tocích jejich správci, vlastníci vodních děl hradí náklady na těchto vodních dílech. 4.5 Evakuační plán Záplavy na Jizeře ohrožují především území Dolního Krnska. Obec počítá s případnou evakuací až 121 osob. Pro evakuaci občanů zajišťuje obecní úřad potřebné technické prostředky. 4.6 Schéma přenosu informací Zdroj: Věstník MŽP září Ročník XV - Částka 9 - Metodický pokyn odboru ochrany vod Ministerstva životního prostředí k zabezpečení hlásné a předpovědní povodňové služby. 22

29 Organizační část Schéma přenosu informací Předpovědní povodňová služba Předpovědní povodňová služba Hlásné povodňová služba při přirozených povodních 23

30 Povodňový plán obce Krnsko Hlásné povodňová služba při zvláštních povodních 4.7 Evidenční a dokumentační práce Při povodni se provádějí následující Evidenční a dokumentační práce : Záznamy v Povodňové knize Záznamy v povodňové knize obsahují: a) doslovné znění přijatých zpráv s uvedením odesílatele, způsobu a doby převzetí (např. záznam telefonátu), b) doslovné znění odeslaných zpráv s uvedením jejich pramene, adresátů, způsobu a doby odeslání, c) obsah příkazů, d) popis provedených opatření, e) výsledky povodňových prohlídek. Zápisy do Povodňové knihy provádějí jen osoby tím pověřené; jsou povinny každý zápis podepsat. Každá zpráva se zaznamenává následujícím způsobem: A. Telefonické zprávy (fonogramy) se zapisují do Povodňové knihy, také se mohou telefonické zprávy nahrát na diktafon a později přepsat buď ručně do Povodňové knihy, nebo na počítači. Přijaté zprávě se přidělí evidenční číslo, dále se doplní, od koho byla přijata, kdy byla přijata, její zápis, komu, kdy a jakým způsobem předána. B. U zpráv, které jsou již v tištěné formě, např. fax (z faxových zpráv se musí provést kopie na kopírce, pokud je fax vytištěn na termopapíru), nebo jiná písemnost, fotografie, mapy, kopie novinových článků apod. se přidělí evidenční číslo z povodňové knihy (do povodňové knihy se uvedou pouze údaje kdy a od koho zpráva přišla, komu a jak byla předán, dále stručný název zprávy a obsah), zpráva se tímto číslem označí a uloží do desek pro ukládání dokumentů (jedná se o desky s rychlovazačem). C. Zprávy na disketách, magnetofonových páskách a videokazetách se evidují jako ostatní zprávy podle bodu B. 24

31 Organizační část Evidenční a dokumentační práce Zákres do pracovní mapy Zákres do pracovní mapy Do pracovní mapy povodňové komise se provádějí pravidelné zákresy povodňové situace a vždy se udává čas vzniklé situace, do mapy se zakreslují objížďky a další opatření spojená s řízením práce povodňové komise Označování nejvýše dosažené hladiny vody Označení nejvýše dosažené hladiny vody se silami města provede pouze provizorně tak, aby byla známa výše hladiny a později mohla být výše hladiny osazena normovou vodní značkou (ČSN ) Foto a video dokumentace V průběhu povodně, ale především po kulminaci jednotlivých povodňových vln je nutné provést objektivní fotografickou a video dokumentaci. Dokumentaci provádí pověřený Povodňové komise. Dokumentace se zapisuje do Povodňové knihy a slouží k objektivnímu zachycení způsobených škod po povodni a pro zpracování Souhrnné zprávy o povodni Souhrnná zpráva o povodni Z každé povodně se zpracovává Souhrnná zpráva o průběhu povodně ( 76 zákona č. 254/2001 Sb., o vodách a o změně některých zákonů (vodní zákon), ve znění pozdějších předpisů. Ve zprávě jsou uvedena všechna důležitá data o povodni. Především začátky a konce jednotlivých akcí, které povodňová komise organizovala, souhrn škod na majetku, mapa se zákresem zaplaveného území, kopie důležité foto a video dokumentace. Doporučení k odstranění škod a následků po povodni, návrhy na zlepšení apod. 25

32

33 Povodňový plán obce Krnsko 5 Grafická část Úvod Věcná část Organizační část Grafická část Přílohy Přehled spojení - kontakty

34

35 Grafická část 5 Grafická část Digitální verze Povodňového plánu obsahuje mapový server zajišťující interaktivní práci s mapou. Propojení mapy s databází správních a hydrologických informací umožňuje rychlejší vyhledání potřebných údajů pro zkoumané území. Správní ění, rastrové mapy a ortofotomapy jsou společné všem mapovým kompozicím. Mapová témata je možné podle potřeby vkládat do zobrazené mapy a vytvářet tak vlastní mapový pohled podle potřeby zkoumané situace. Všechna vytvořená témata ve vypnutém stavu obsahuje tzv. Uživatelská mapa. 5.1 Základní mapa Mapa obsahuje téma: povodňové komise (pracoviště komisí a seznamy ů evakuace fotodokumentace klady mapových listů DIBAVOD - záplavová území fotodokumentace správní ění z podkladů ČSÚ: hranice částí obcí hranice obcí hranice katastrálních území hranice ORP hranice okresů hranice oblastí (NUTS2) klady mapových listů mapy 1: a vodohospodářské mapy 1: rastrové mapy základní mapa 1: silniční mapa ČR 1: základní mapa 1: vodohospodářská mapa 1: ortofotomapy (Web Map Service - pro zobrazení je nutné připojení k internetu) barevná černobílá 5.2 Povodňové komise Mapa obsahuje téma: povodňové komise správní ění z podkladů ČSÚ: hranice částí obcí hranice obcí hranice katastrálních území hranice ORP hranice okresů hranice oblastí (NUTS2) rastrové mapy 29

36 Povodňový plán obce Krnsko 5.3 základní mapa 1: silniční mapa ČR 1: základní mapa 1: vodohospodářská mapa 1: ortofotomapa Hlásné profily Mapa obsahuje téma: hlásné profily hlásné profily podle kategorií srážkoměrné stanice ČHMÚ srážkoměrné stanice podniků povodí DIBAVOD - základní jevy povrchových a podzemních vod správní ění z podkladů ČSÚ: rastrové mapy, ortofotomapy 5.4 Objekty povodňového plánu Mapa obsahuje téma: objekty Digitálního povodňového plánu vodní díla I.-III.- kategorie ledové jevy ohrožené objekty ohrožující objekty místa omezující odtokové poměry ohrožení bleskovou povodní mimo tok protipovodňová opatření (Hydrologie - generel, navrhované poldry, nekapacitní koryta, splaveniny) evakuace hydrologické údaje (N-leté a m-denní průtoky) DIBAVOD - základní jevy povrchových a podzemních vod DIBAVOD - chráněná území HEIS VÚV správní ění z podkladů ČSÚ: rastrové mapy, ortofotomapy 5.5 Povodňové plány vlastníků nemovitostí Mapa obsahuje téma: 30 povodňové plány vlastníků nemovitostí (export z AKIS) DIBAVOD - základní jevy povrchových a podzemních vod DIBAVOD - chráněná území HEIS VÚV správní ění z podkladů ČSÚ: rastrové mapy, ortofotomapy

37 Grafická část Postupové doby 5.6 Postupové doby Mapa obsahuje téma: postupové doby správní ění z podkladů ČSÚ: rastrové mapy, ortofotomapy 5.7 Vodní toky a díla Mapa obsahuje téma: 5.8 vodní díla I. - III. kategorie vodní nádrže DIBAVOD - základní jevy povrchových a podzemních vod DIBAVOD - chráněná území HEIS VÚV (správcovství vodních toků ) správní ění z podkladů ČSÚ: rastrové mapy, ortofotomapy Záplavová území Mapa obsahuje téma: 5.9 říční síť s vyhlášeným záplavovým územím správcovství vodních toků (HEIS- VÚV, 2004) DIBAVOD - základní jevy povrchových a podzemních vod DIBAVOD - historické povodně DIBAVOD - chráněná území správní ění z podkladů ČSÚ: rastrové mapy, ortofotomapy Dibavod Mapa obsahuje téma: základní jevy povrchových a podzemních vod záplavová území účelová klasifikace povrchových a podzemních vod chráněná území měřící a kontrolní místa povrchových vod měřící a kontrolní místa podzemních vod objekty subsystému užívání vody objekty na toku ISVS - voda správní ění rastrové mapy, ortofotomapy 31

38 Povodňový plán obce Krnsko 5.10 Doprava Mapa obsahuje téma: silniční databanka mosty silniční podjezdy silniční tunely železniční přejezdy uzly silniční sítě komunikace správní ění rastrové mapy, ortofotomapy 5.11 Důležité organizace Mapa obsahuje téma: důležité organizace organizace Armáda Česká inspekce životního prostředí Rybářské svazy Dopravní služby Hygienické stanice HZS Ministerstva Odborné subjekty Policie Podniky Povodí Rozvodné sítě Správa a údržba silnic Správci vodních toků Plavební správa Školy, školní jídelny Technické služby Ubytování a stravování Veřejná správa Veterinární služby Vodovody a kanalizace Zdravotnitctví správní ění z podkladů ČSÚ: rastrové mapy, ortofotomapy 32

39 Povodňový plán obce Krnsko 6 Přílohy Úvod Věcná část Organizační část Grafická část Přílohy Přehled spojení - kontakty

40

41 Přílohy 6 Přílohy 6.1 Hlásné profily tok (povodňový úsek) název profil ID stupeň stav [cm] průtok [m3/s] Provozovatel ORP obec Jizera: ř.km 99,1 (od ústí Kamenice po soutok s Mohelkou) Železný Brod ČHMÚ: 71 1.SPA 2.SPA 3.SPA , Železný Brod Železný Brod Jizera: ř.km 49,1 (od ústí Mohelky do Jizery - ústí Jizery do Labe) Bakov nad Jizerou ČHMÚ: 73 1.SPA 2.SPA 3.SPA Mladá Boleslav Bakov nad Jizerou Jizera: ř.km 36,5 LG Mladá Boleslav PLA30 1.SPA 2.SPA 3.SPA PLA - Závod Jablonec Mladá Boleslav Mladá Boleslav Záznamy jsou tříděny podle názvu toku, dále sestupně podle staničení (říční kilometry) a pokud není staničení uvedeno, tak podle názvu profilu. Kompletní údaje jsou k dispozici ve výpisu z databáze. Tabulka aktualizována z databáze POVIS dne

42 Povodňový plán obce Krnsko 6.2 Evidenční listy hlásných profilů A 71 Železný Brod 36

43 Přílohy Evidenční listy hlásných profilů A 73 Bakov nad Jizerou A 73 Bakov nad Jizerou 37

44 Povodňový plán obce Krnsko 6.3 Vodní toky Název toku (č. hyd. pořadí u významných toků) ID toku Recipient Správce Jizera ( ) Labe Povodí Labe Hradec Králové Řehnický p Jizera Lesy ČR Strenický p Jizera Povodí Labe Hradec Králové Tabulka aktualizována z databáze POVIS dne Toky na území obce v registru ISVS Název toku ID toku (CEVT) Recipient Správce * Jizera Správce PLa * Strenický potok Správce PLa * Strenický potok Správce PLa Jizera Labe Správce PLa Řehnický potok Jizera Správce LČR Strenický potok Jizera Správce PLa Tabulka aktualizována z databáze POVIS dne Obce na toku Jizery obec 38 ř.km katastrální území povodňová komise Bakov nad Jizerou (mapa, kontakt) 52 Bakov nad Jizerou Bakov nad Jizerou telefon: , Nová Ves u Bakova (mapa, kontakt) 49 Nová Ves u Bakova nad Jizerou Nová Ves u Bakova telefon: , Bakov nad Jizerou (mapa, kontakt) 49 Malá Bělá Bakov nad Jizerou telefon: , Zvířetice 46 Chudoplesy Bítouchov (mapa, kontakt) 45 Dalešice u Bakova nad Jizerou Bítouchov telefon: Bradlec (mapa, kontakt) 45 Bradlec Bradlec telefon: , Josefův Důl (mapa, kontakt) 44 Josefův Důl u Mladé Boleslavi Josefův Důl telefon: Mladá Boleslav (mapa, kontakt) 43 Debř Mladá Boleslav telefon: , Podlázky 40 Mladá Boleslav Dalovice (mapa, kontakt) 38 Dalovice u Mladé Boleslavi Dalovice telefon: Mladá Boleslav (mapa, kontakt) 37 Čejetice u Mladé Boleslavi Mladá Boleslav telefon: , Vinec (mapa, kontakt) 35 Vinec Vinec telefon: Krnsko (mapa, kontakt) 33 Řehnice Krnsko telefon: , Krnsko
