Podavače šnekové PSC 315 (dále jen podavače) se používají k dopravě odprašků z filtrů a odlučovačů v horizontální rovině.

Rozměr: px
Začít zobrazení ze stránky:

Download "Podavače šnekové PSC 315 (dále jen podavače) se používají k dopravě odprašků z filtrů a odlučovačů v horizontální rovině."

Transkript

1 KATALOGOVÝ LIST KM c PODAVAČE ŠNEKOVÉ Vydání: 8/00 PSC 315 Strana: 1 Stran: 6 Podavače šnekové PSC 315 (dále jen podavače) se používají k dopravě odprašků z filtrů a odlučovačů v horizontální rovině. Pracovní podmínky Podavače jsou schopny přepravovat sypké materiály do max. teploty +200 o C na vstupu do podavače, pokud není přepravovaný materiál hořlavý. Pro hořlavé materiály je max. přípustná teplota do +80 o C. Základní pracovní poloha podavače je horizontální s max. doporučenou odchylkou 10 o. Překročením doporučené pracovní polohy se mění uváděné jmenovité výkonové parametry. Teplota okolí u pohonné jednotky může být max. +40 o C. Dodaná pohonná jednotka ve standardním provedení je určena k provozu v prostředí bez nebezpečí výbuchu. Podavač je možné zastavit až po úplném vyprázdnění žlabu, aby se zabránilo přetížení elektromotoru při opětovném spuštění vlivem zalepení šneku, zhutnění přepravovaných odprašků apod. Pro ochranu podavače před poškozením vlivem přetížení, nebo při vniknutí cizího tělesa do přepravního prostoru je nezbytné jistit hnací elektromotor nadproudovou ochranou. Podavače jsou určeny pro filtry do prostředí bez nebezpečí výbuchu. Používají se k dopravě odprašků z filtrů v horizontální rovině. Při přepravě abrazivního materiálu lze očekávat zvýšené opotřebení šnekovnice a u podavačů v provedení.x0 i vnitřních kluzných ložisek a čepů. Provedení Podavače kromě provedení.x3 jsou řešeny stavebnicovým způsobem. Jejich provedení a velikosti jsou uvedeny v tab. 1 až 4 a na obr. 1 až 4. Podavače jsou vždy vybaveny samostatným pohonem. Podavače v provedení.x0,.x1 a.x3 jsou vybaveny rotačním podavačem dle KM Podavač je tvořen žlabem, který je na obou koncích uzavřen čely a v horní části opatřen přírubou. Ve žlabu je v ložiskách uchycen šnek. Žlab je ve spodní části opatřen jedním výstupním hrdlem s přírubou 315 x 315. U podavače v provedení.x0 (obr. 1) je na výstupní hrdlo připevněn rotační podavač. Elektromotor s převodovkou je připojen k levotočivému šneku spojkou. Řetězový převod pohání rotační podavač. Podavač má vnitřní kluzná ložiska dělená. U podavače v provedení.x1 (obr. 2) je na výstupní hrdlo připevněn rotační podavač. Elektromotor s převodovkou je připojen k levotočivému šneku spojkou. Řetězový převod pohání rotační podavač. Podavač je vyráběn bez vnitřních kluzných ložisek. Podavač v provedení.x2 (obr. 3) je vyráběn bez vnitřních kluzných ložisek a bez rotačního podavače. Elektromotor s převodovkou je připojen k pravotočivému šneku spojkou. Podavač je v délkách žlabu 7360 a 9850 mm sestaven tak, že výstupní hrdla je možno propojit kalhotovou rozbočkou s rotačním podavačem. ZVVZ a. s. Tel: Sažinova 888 Fax: MILEVSKO vyroba@zvvz.cz

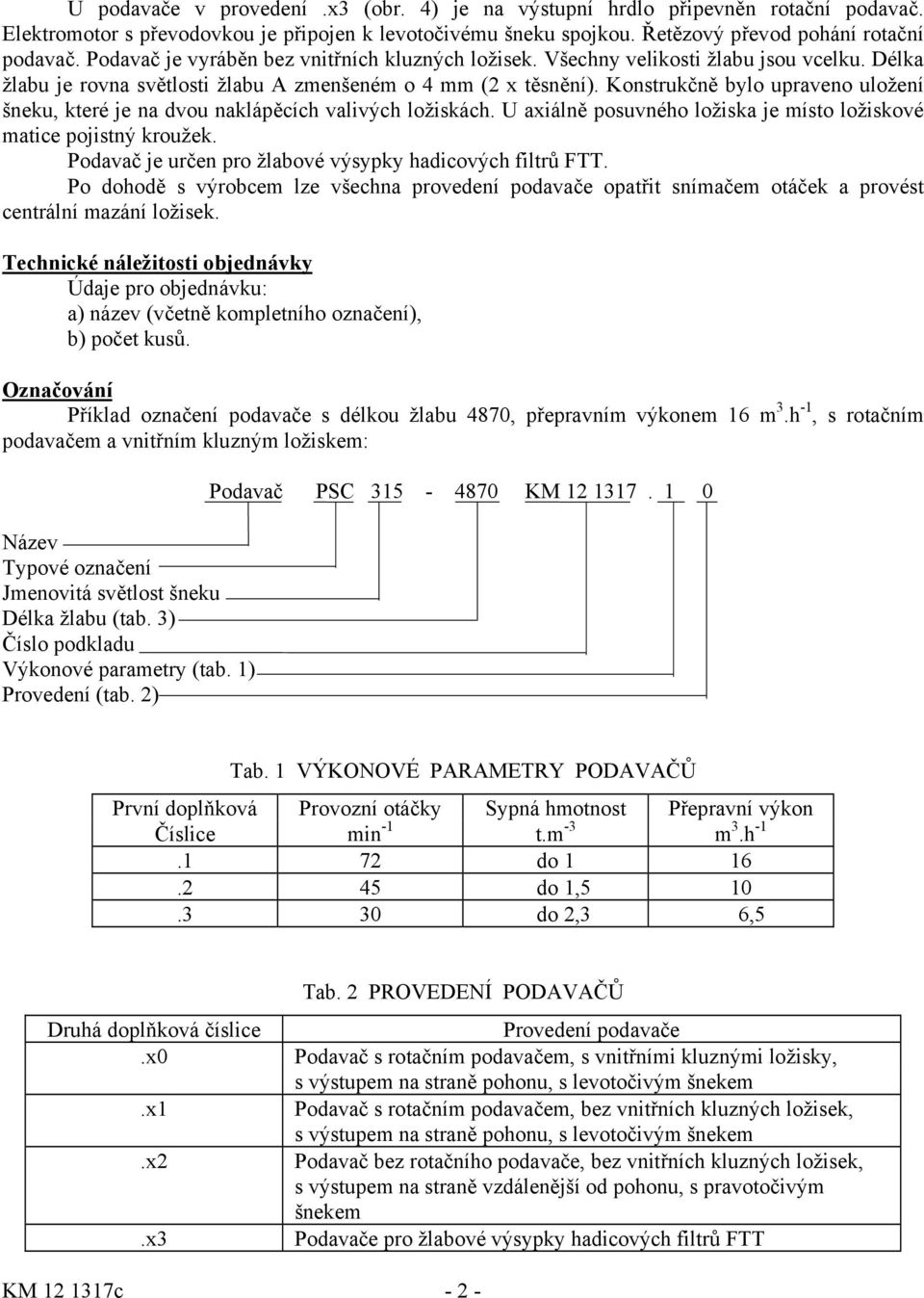

2 U podavače v provedení.x3 (obr. 4) je na výstupní hrdlo připevněn rotační podavač. Elektromotor s převodovkou je připojen k levotočivému šneku spojkou. Řetězový převod pohání rotační podavač. Podavač je vyráběn bez vnitřních kluzných ložisek. Všechny velikosti žlabu jsou vcelku. Délka žlabu je rovna světlosti žlabu A zmenšeném o 4 mm (2 x těsnění). Konstrukčně bylo upraveno uložení šneku, které je na dvou naklápěcích valivých ložiskách. U axiálně posuvného ložiska je místo ložiskové matice pojistný kroužek. Podavač je určen pro žlabové výsypky hadicových filtrů FTT. Po dohodě s výrobcem lze všechna provedení podavače opatřit snímačem otáček a provést centrální mazání ložisek. Technické náležitosti objednávky Údaje pro objednávku: a) název (včetně kompletního označení), b) počet kusů. Označování Příklad označení podavače s délkou žlabu 4870, přepravním výkonem 16 m 3.h -1, s rotačním podavačem a vnitřním kluzným ložiskem: Název Typové označení Jmenovitá světlost šneku Délka žlabu (tab. 3) Číslo podkladu Výkonové parametry (tab. 1) Provedení (tab. 2) Podavač PSC KM Tab. 1 VÝKONOVÉ PARAMETRY PODAVAČŮ První doplňková Provozní otáčky Sypná hmotnost Přepravní výkon Číslice min -1 t.m -3 m 3.h do do 1, do 2,3 6,5 Tab. 2 PROVEDENÍ PODAVAČŮ Druhá doplňková číslice Provedení podavače.x0 Podavač s rotačním podavačem, s vnitřními kluznými ložisky, s výstupem na straně pohonu, s levotočivým šnekem.x1 Podavač s rotačním podavačem, bez vnitřních kluzných ložisek, s výstupem na straně pohonu, s levotočivým šnekem.x2 Podavač bez rotačního podavače, bez vnitřních kluzných ložisek, s výstupem na straně vzdálenější od pohonu, s pravotočivým šnekem.x3 Podavače pro žlabové výsypky hadicových filtrů FTT KM c - 2 -

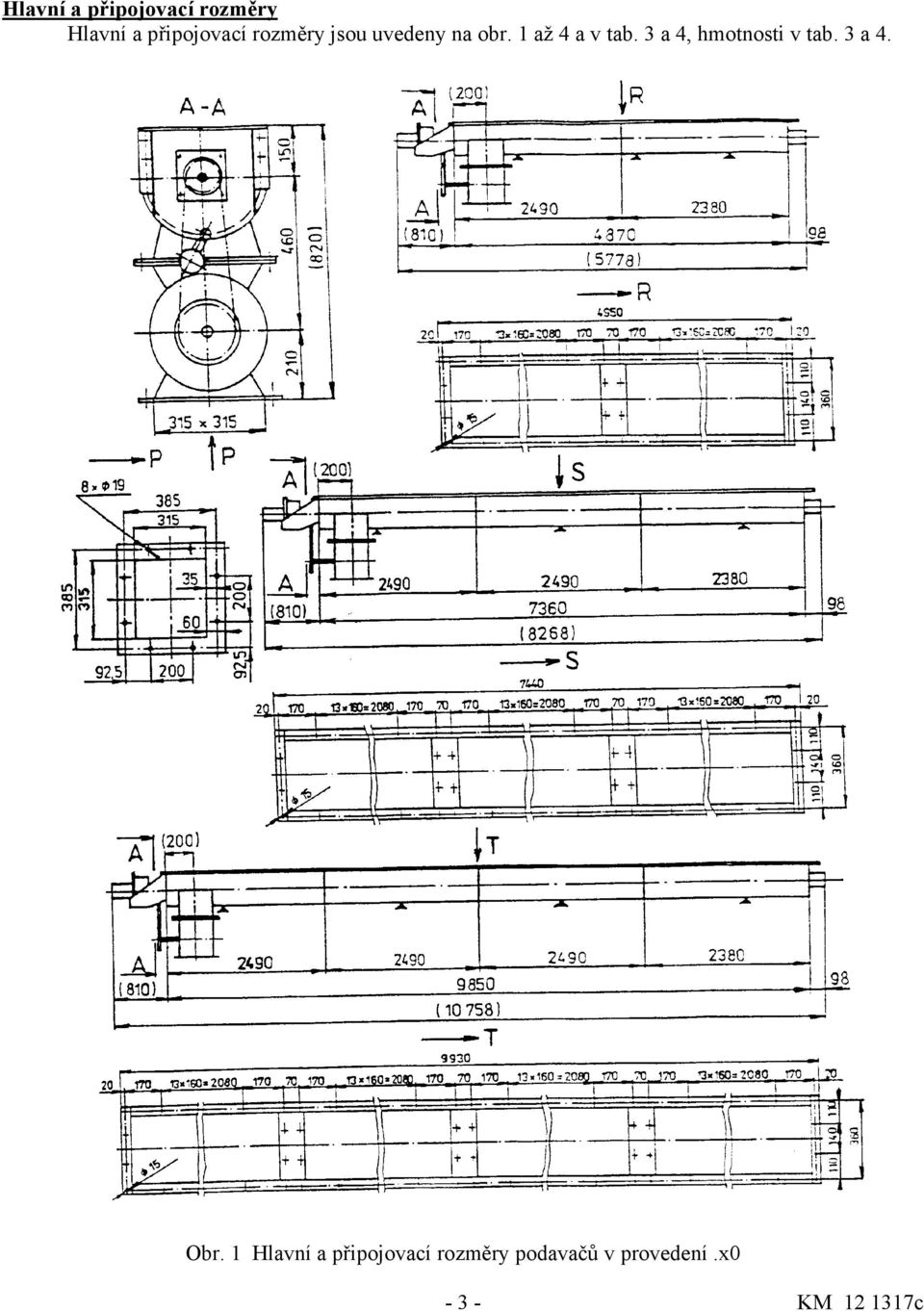

3 Hlavní a připojovací rozměry Hlavní a připojovací rozměry jsou uvedeny na obr. 1 až 4 a v tab. 3 a 4, hmotnosti v tab. 3 a 4. Obr. 1 Hlavní a připojovací rozměry podavačů v provedení.x0-3 - KM c

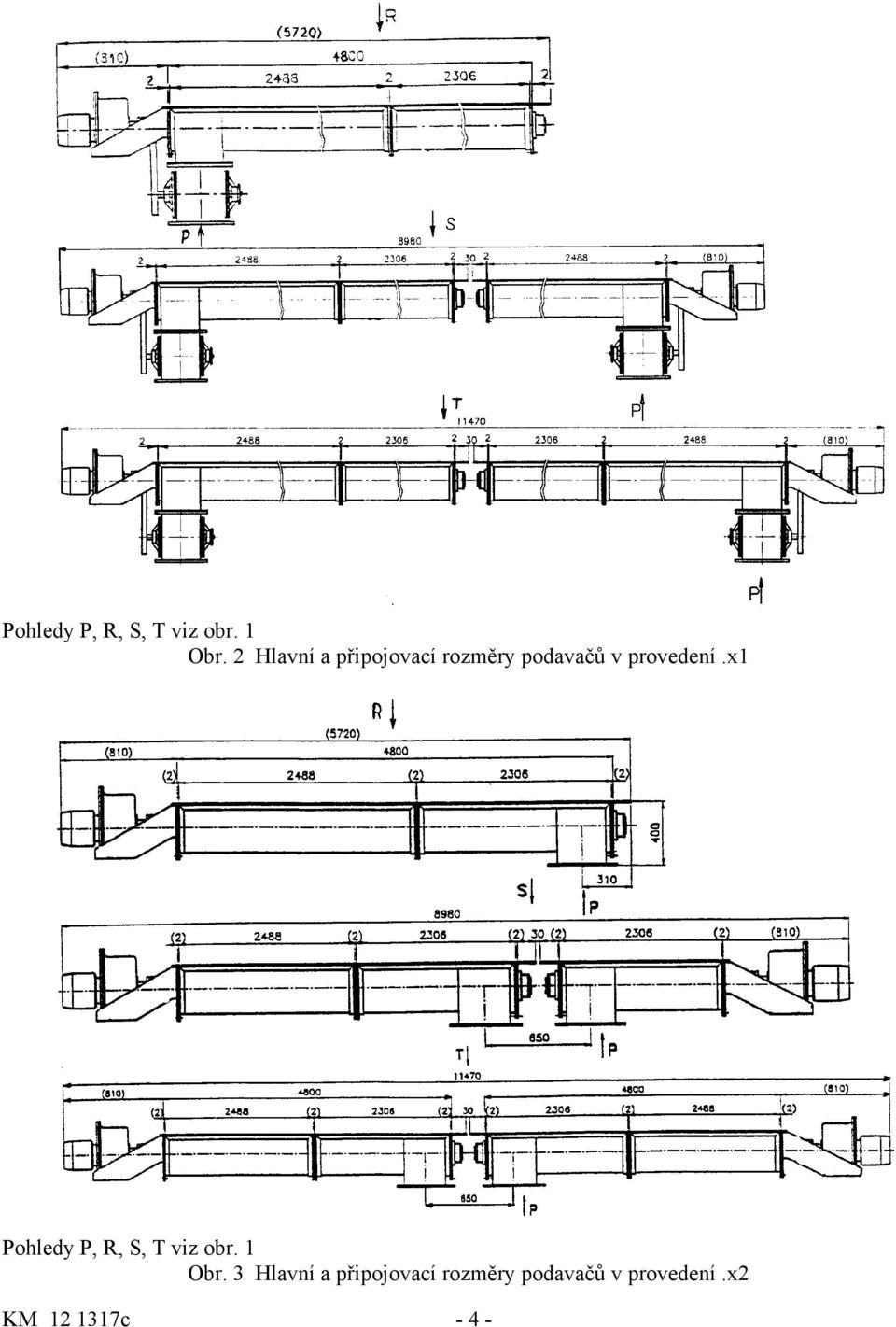

4 Pohledy P, R, S, T viz obr. 1 Obr. 2 Hlavní a připojovací rozměry podavačů v provedení.x1 Pohledy P, R, S, T viz obr. 1 Obr. 3 Hlavní a připojovací rozměry podavačů v provedení.x2 KM c - 4 -

5 Pohled P viz obr. 1 Obr. 4 Hlavní a připojovací rozměry podavačů v provedení.x3 Tab. 3 ROZMĚRY A HMOTNOSTI PODAVAČŮ V PROVEDENÍ.x0,.x1,.x2 Provedení Délka podavače Délka žlabu Hmotnost podavače (mm) (mm) (kg).x , , ,-.x , , ,-.x , , , KM c

6 Tab. 4 ROZMĚRY A HMOTNOSTI PODAVAČŮ V PROVEDENÍ.x3 Provedení Délka podavače Sv. př. A n Hmotnost podavače (mm) (mm) (kg) , , , , , , , ,-.x , , , , , , , , , ,- Technické údaje Podavače jsou vybaveny hnacím elektromotorem o výkonu 2,2 kw, který tvoří kompaktní celek s převodovou skříní. Vhodnou volbou převodových poměrů je docíleno rozdílného přepravního výkonu podavačů v závislosti na sypné hmotnosti přepravovaného materiálu. Při výpočtu bylo uvažováno se součinitelem plnění 0,25 v souladu s konstrukčním řešením pro převažující rozsah přepravovaných materiálů. Instalovaný elektromotor je dostatečně dimenzován pro přepravní vzdálenost 10 m. ZVVZ a. s. Tel: Sažinova 888 Fax: MILEVSKO vyroba@zvvz.cz KM c
