1 Strana č. 1 ROZŠÍŘENÍ KAMEROVÉHO SYSTÉMU VE MĚSTĚ STRÁŽ POD RALSKEM ( DOKUMENTACE PRO VÝBĚR DODAVATELE ) Vypracoval : Zdeněk Vácha Zodp. proj. : Zdeněk Vácha ZDENĚK VÁCHA PROJEKT. ELEKTRO Drážďanská Děčín 16 tel Číslo kopie : V Děčíně :

2 Obsah dokumentace : Strana č. 2 Technická zpráva 1. Všeobecný popis 2. Body umístění kamer 3. Popis jednotlivých kamerových bodů 4. Kamerový bod 5. WIFI datový spoj 6. Řídící centrum

3 Technická zpráva Strana č Všeobecný popis Předmětem tohoto projektu je návrh na instalaci kamerového systému ve městě Stráž pod Ralskem, v rámci projektu Rozšíření kamerového systému ve městě. V rámci této akce je navržena inatalace 7-mi kamer a nová instalace dohledového centra v prostorách Městské policie v budově Městského úřadu ve Stráži pod Ralskem. Propojení jednotlivých kamer s dohledovým centrem je realizováno WIFI datovými spoji. Tento projekt rozpracovává podrobněji původní zadání a používá jej jako zdroj informací. 2. Body umístění kamer V rámci instalace jsou navrženy následující kamerové body - K1 - budova MÚ ( poliklinika ), objekt č.p. 164, ul. Revoluční - K2 - objekt č.p. 35, ul Revoluční ( Šešule ) - K3 - mateřská školka, objekt č.p. 137, ul. U Potoka - K4 - stožár VO u základní školy, objekt č.p. 141, ul. Pionýrů - K5 bazén, objekt č.p. 168, ul. Pionýrů - K6 objekt č.p. 367, ul. Jižní Umístění jednotlivých kamerových bodů je situačně znázorněno v příloze č.1 SITUACE 3. Popis jednotlivých kamerových bodů 3.1 Kamerový bod K1 - Městský úřad ( poliklinika ) Kamerový bod je umístěn na domě č.p. 164 v ulici Revoluční na jihozápadní straně objektu v úrovni atiky. Kamera pokrývá prostor parkoviště před nákupním centrem v ul. Revoluční. Silové připojení je provedeno z rozvaděče v prostorách městské policie kabelovým vedením pod stropem následně vertikálním vedením po fasádě objektu v délce cca 30m. Kabelové vedení je uloženo ve vnitřních prostorách v elektroinstalační liště a ve venkovních prostorách v elektroinstalační trubce. Datové propojení s dohledovým centrem je provedeno FTP kabelem ukončený v řídícím centru Městské policie. 3.2 Kamerový bod K2 objekt č.p. 35, ul. Revoluční ( Šešule ) Kamerový bod je umístěn na domě č.p. 35 v ulici Revoluční na západním rohu objektu v úrovni stropu 2.N.P.. Kamera pokrývá prostor Nám. 5. Května. 2.N.P. objektu v délce cca 35m. Kabelové vedení je uloženo ve vnitřních prostorách v elektroinstalační liště. mateřské školky ( 140m ) a následně na objekt Městského úřadu ( 150m ). 3.3 Kamerový bod K3 mateřská školka Kamerový bod je umístěn na objektu mateřské školky č.p. 137 v ulici U potoka na severozápadním rohu objektu. Kamera je instalována na stožáru 3m nad střechou objektu školky. Kamera pokrývá prostor dětského hřiště před školkou a hřbitov u kostela.

4 Strana č. 4 2.N.P. objektu v délce cca 35m. Kabelové vedení je uloženo ve vnitřních prostorách v elektroinstalační liště. Městského úřadu ( 150m ). 3.4 Kamerový bod K4 stožár VO u základní školy Kamerový bod je umístěn na stožáru veřejného osvětlení na severní straně u objektu základní školy č.p. 141 v ulici Pionýrů. Kamera je instalována na stožáru v úrovni dvojitého výložníku sloupu.. Kamera pokrývá prostor parkoviště před nákupním centrem a lékárnou. 2.N.P. objektu v délce cca 35m a závěsným vedením v délce 25m. Kabelové vedení je uloženo ve vnitřních prostorách v elektroinstalační liště. Datové propojení s dohledovým centrem je provedeno závěsným FTP kabelem do objektu školy a dále WIFI datovým spojem na objekt Městského úřadu ( 130m ). 3.5 Kamerový bod K5 bazén Kamerový bod je umístěn na objektu bazénu na č.p. 168 v ulici Pionýrů na jihovýchodním rohu šítové stěny u požárního žebříku. Kamera je instalována v úrovni atiky. Kamera pokrývá prostor sportovního areálu u objektu bazénu. 2.N.P. objektu v délce cca 45m. Kabelové vedení je uloženo ve vnitřních prostorách v elektroinstalační liště. Městského úřadu ( 200m ). 3.6 Kamerový bod K6 objekt č.p Kamerový bod je umístěn na objektu bytového domu č.p. 367, v ulici Jižní na jihovýchodním rohu šítové stěny. Kamera je instalována v úrovni atiky. Kamera pokrývá prostor parkoviště v ul. Jižní a přilehlé volné prostranství. Silové připojení je provedeno z rozvaděče ve 1.P.P. objektu kabelovým vedením v hlavní stoupašce objektu v délce cca 55m. Kabelové vedení je uloženo ve vnitřních prostorách v elektroinstalační liště. Městského úřadu ( 450m ). 3.7 Kamerový bod K7 objekt č.p Kamerový bod je umístěn na objektu kulturního domu č.p. 203, v ulici Máchova na jihozápadním rohu šítové stěny. Kamera je instalována v úrovni atiky. Kamera pokrývá prostor před kulturním domem a přilehlé volné prostranství. Silové připojení je provedeno z rozvaděče ve 1.P.P. objektu kabelovým vedením v hlavní stoupačce objektu v délce cca 55m. Kabelové vedení je uloženo ve vnitřních prostorách v elektroinstalační liště. Městského úřadu ( 300m ).

5 Strana č Kamerový bod Všechny kamerové body jsou typu speed dome, umožňující rychlou změnu sektoru sledování, automatické ostření obrazu a mající další užitečné možnosti optimalizující jeho instalaci v daném prostředí. Napájení kamer je provedeno samostatným jističem vždy v podružném rozvaděči objektu a napájecím boxem 230/24V AC. Propojení na WIFI datový spoj je provedeno FTP kabelem. Technické požadavky na provedení kamery : Mechanické provedení Typ kamery: Speed Dome Provedení krytu: venkovní Krytí: IP66 Otáčení a naklápění Otáčení v rozsahu 360 Naklápění v rozsahu 0 ~ 90 Síťové rozhraní Rozhraní 10/100 Mbit/s Ethernet, RJ-45 Protokoly IPv4, IPv6, TCP/IP, HTTP, HTTPS, UPnP, RTSP/RTP/RTCP, IGMP, SMTP, FTP, DHCP, NTP, DNS, DDNS, PPPoE, CoS, QoS, SNMP, 802.1X Obraz Snímací čip 1/3" SONY CMOS, Funkce WDR Citlivost v denním režimu 0.2 Lux / Lux v nočním režimu (čb) Ostatní parametry snímače Shutter 1 ~ 1/10000 s, AGC, AWB, AES, BLC, WDR Pro Funkce den/noc, citlivost na IR přísvit, s mechanickým IR-cut filtrem Snímkovací frekvence až 25 snímků/s v rozlišení px Komprese videa MJPEG, MPEG-4, H.264, Multistreaming Objektiv Objektiv 4.7 ~ 94 mm, integrovaný, automatické řízení clony Horizontální úhel záběru 55.4 ~ 2.9 Optický zoom 20 Zvuk Zabudovaný mikrofon: Ne Vstup na externí mikrofon: Ano Výstup na externí reproduktor: Ano Komprese zvuku GSM-AMR 4.75 kbps ~ 12.2 kbps, MPEG-4 AAC 16 kbps ~ 128 kbps, G kbps Vstupy a výstupy 3 alarmový vstup pro připojení externího zařízení (např. PIR čidlo, dveřní kontakt) 2 výstup pro ovládání externího zařízení (např. světlo, dveřní zámek) Napájení Napájecí napětí 24 VAC Provozní podmínky Rozsah provozních teplot -40 až 55 C Zvláštní vlastnosti SD/SDHC slot

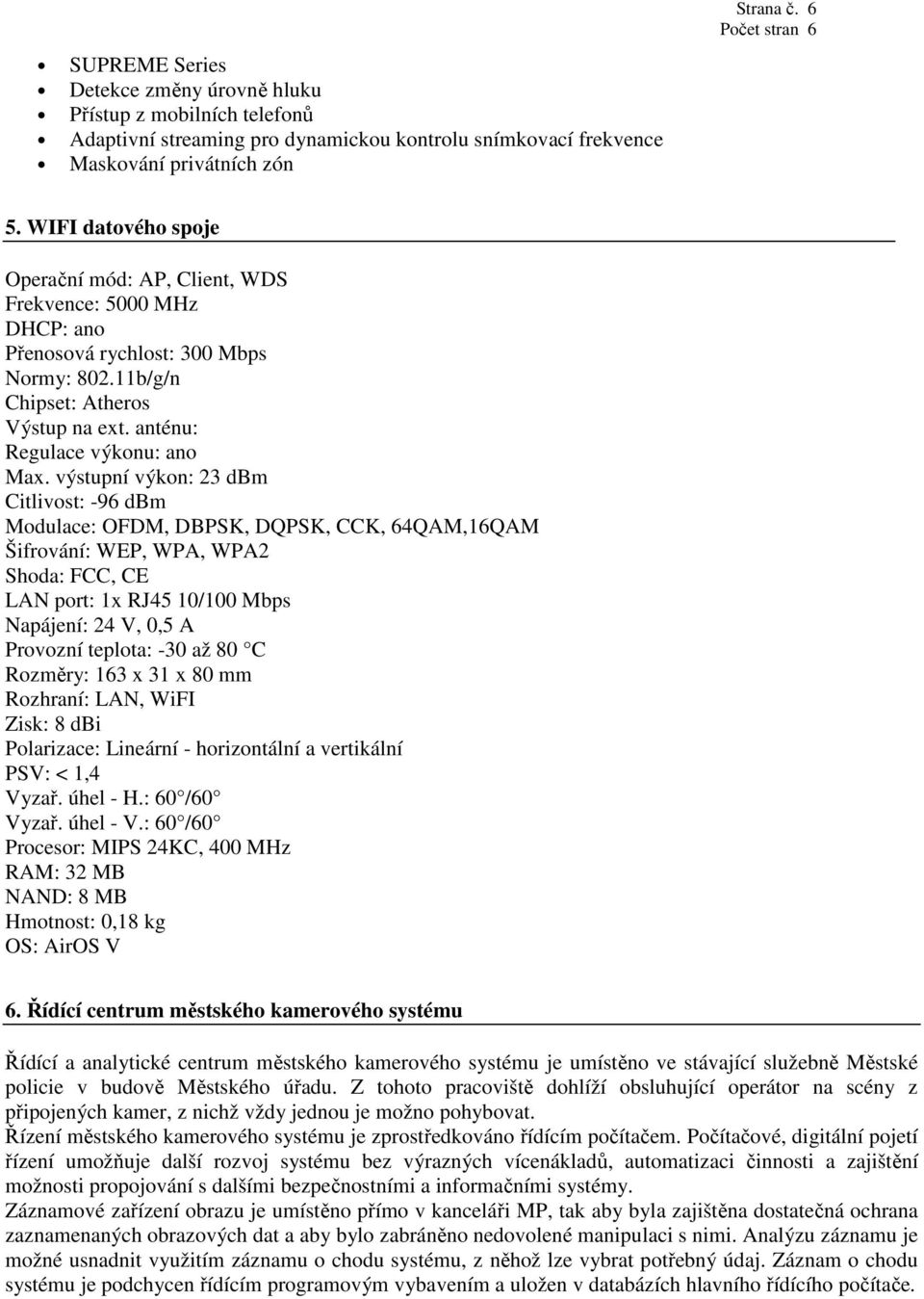

6 SUPREME Series Detekce změny úrovně hluku Přístup z mobilních telefonů Adaptivní streaming pro dynamickou kontrolu snímkovací frekvence Maskování privátních zón Strana č WIFI datového spoje Operační mód: AP, Client, WDS Frekvence: 5000 MHz DHCP: ano Přenosová rychlost: 300 Mbps Normy: b/g/n Chipset: Atheros Výstup na ext. anténu: Regulace výkonu: ano Max. výstupní výkon: 23 dbm Citlivost: -96 dbm Modulace: OFDM, DBPSK, DQPSK, CCK, 64QAM,16QAM Šifrování: WEP, WPA, WPA2 Shoda: FCC, CE LAN port: 1x RJ45 10/100 Mbps Napájení: 24 V, 0,5 A Provozní teplota: -30 až 80 C Rozměry: 163 x 31 x 80 mm Rozhraní: LAN, WiFI Zisk: 8 dbi Polarizace: Lineární - horizontální a vertikální PSV: < 1,4 Vyzař. úhel - H.: 60 /60 Vyzař. úhel - V.: 60 /60 Procesor: MIPS 24KC, 400 MHz RAM: 32 MB NAND: 8 MB Hmotnost: 0,18 kg OS: AirOS V 6. Řídící centrum městského kamerového systému Řídící a analytické centrum městského kamerového systému je umístěno ve stávající služebně Městské policie v budově Městského úřadu. Z tohoto pracoviště dohlíží obsluhující operátor na scény z připojených kamer, z nichž vždy jednou je možno pohybovat. Řízení městského kamerového systému je zprostředkováno řídícím počítačem. Počítačové, digitální pojetí řízení umožňuje další rozvoj systému bez výrazných vícenákladů, automatizaci činnosti a zajištění možnosti propojování s dalšími bezpečnostními a informačními systémy. Záznamové zařízení obrazu je umístěno přímo v kanceláři MP, tak aby byla zajištěna dostatečná ochrana zaznamenaných obrazových dat a aby bylo zabráněno nedovolené manipulaci s nimi. Analýzu záznamu je možné usnadnit využitím záznamu o chodu systému, z něhož lze vybrat potřebný údaj. Záznam o chodu systému je podchycen řídícím programovým vybavením a uložen v databázích hlavního řídícího počítače.
