1 Kapitola 9 Obsah kapitoly 9 Regulace topení, termostaty, solární regulátory Strana Regulace topení řízená vnější teplotou 172 Časové termostaty, pokojové termostaty 173 Regulace rozdílu teplot pro solární kolektory

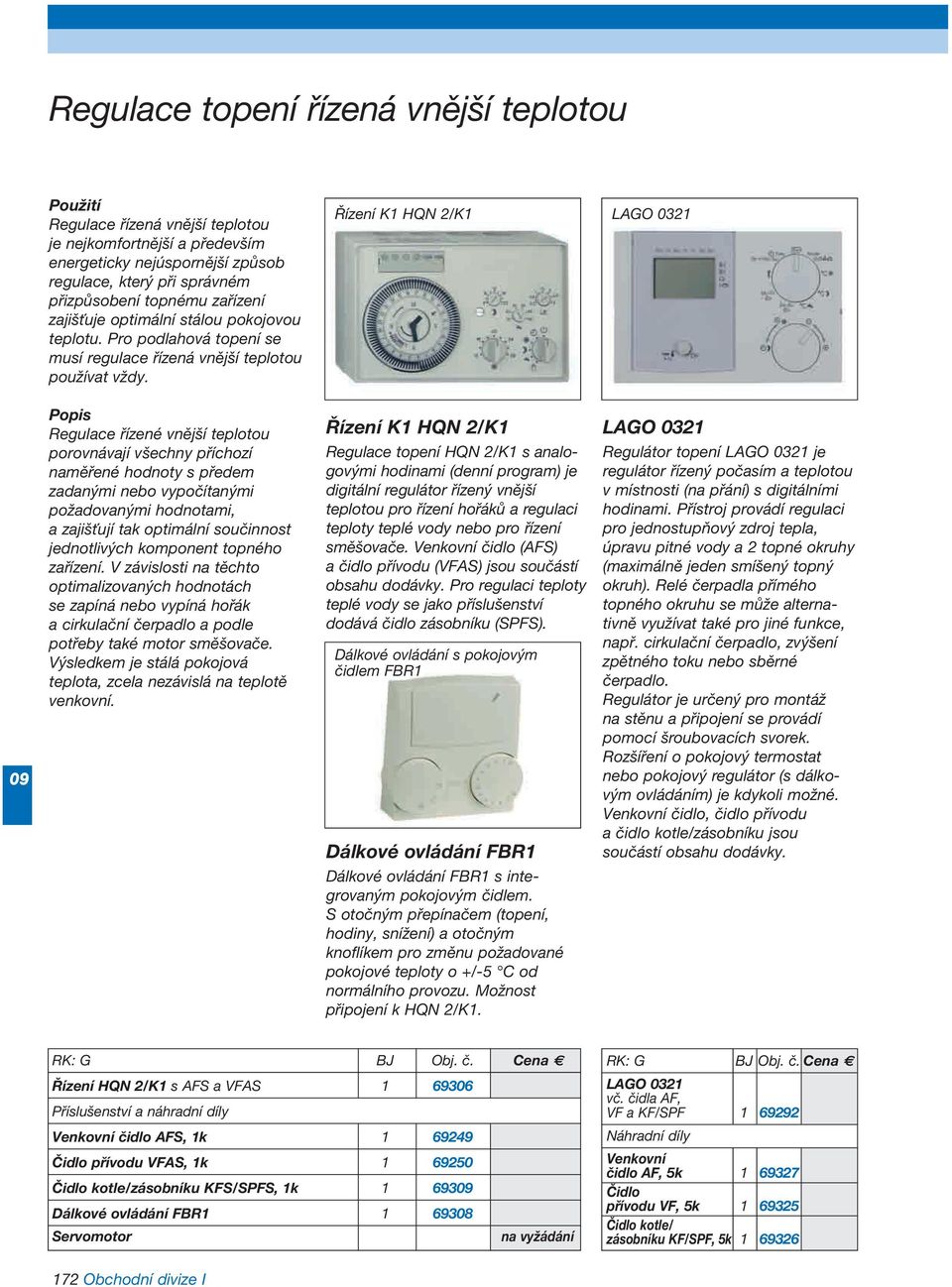

2 Regulace topení řízená vnější teplotou Použití Regulace řízená vnější teplotou je nejkomfortnější a především energeticky nejúspornější způsob regulace, který při správném přizpůsobení topnému zařízení zajišťuje optimální stálou pokojovou teplotu. Pro podlahová topení se musí regulace řízená vnější teplotou používat vždy. Řízení K1 HQN 2/K1 LAGO 21 Popis Regulace řízené vnější teplotou porovnávají všechny příchozí naměřené hodnoty s předem zadanými nebo vypočítanými požadovanými hodnotami, a zajišťují tak optimální součinnost jednotli vých komponent topného zařízení. V závislosti na těchto optimali zovaných hodnotách se zapíná nebo vypíná hořák a cirkulační čerpadlo a podle potřeby také motor směšovače. Výsledkem je stálá pokojová teplota, zcela nezávislá na teplotě venkovní. Řízení K1 HQN 2/K1 Regulace topení HQN 2/K1 s analo - govými hodinami (denní program) je digitální regulátor řízený vnější teplotou pro řízení hořáků a regulaci teploty teplé vody nebo pro řízení směšovače. Venkovní čidlo (AFS) a čidlo přívodu (VFAS) jsou součástí obsahu dodávky. Pro regulaci teploty teplé vody se jako příslušenství dodává čidlo zásobníku (SPFS). Dálkové ovládání s pokojovým čidlem FBR1 Dálkové ovládání FBR1 Dálkové ovládání FBR1 s inte - grovaným pokojovým čidlem. S otočným přepínačem (topení, hodiny, snížení) a otočným knoflíkem pro změnu požadované pokojové teploty o +/-5 C od normálního provozu. Možnost připojení k HQN 2/K1. LAGO 21 Regulátor topení LAGO 21 je regulátor řízený počasím a teplotou v místnosti (na přání) s digitálními hodinami. Přístroj provádí regulaci pro jednostupňový zdroj tepla, úpravu pitné vody a 2 topné okruhy (maximálně jeden smíšený topný okruh). Relé čerpadla přímého topného okruhu se může alterna - tivně využívat také pro jiné funkce, např. cirkulační čerpadlo, zvýšení zpětného toku nebo sběrné čerpadlo. Regulátor je určený pro montáž na stěnu a připojení se provádí pomocí šroubovacích svorek. Rozšíření o pokojový termostat nebo pokojový regulátor (s dálko - vým ovládáním) je kdykoli možné. Venkovní čidlo, čidlo přívodu a čidlo kotle/zásobníku jsou součástí obsahu dodávky. Řízení HQN 2/K1 s AFS a VFAS Příslušenství a náhradní díly Venkovní čidlo AFS, 1k Čidlo přívodu VFAS, 1k Čidlo kotle/zásobníku KFS/SPFS, 1k Dálkové ovládání FBR Servomotor na vyžádání 172 Obchodní divize I LAGO 21 vč. čidla AF, VF a KF/SPF Náhradní díly Venkovní čidlo AF, 5k Čidlo přívodu VF, 5k Čidlo kotle/ zásob níku KF/SPF, 5k

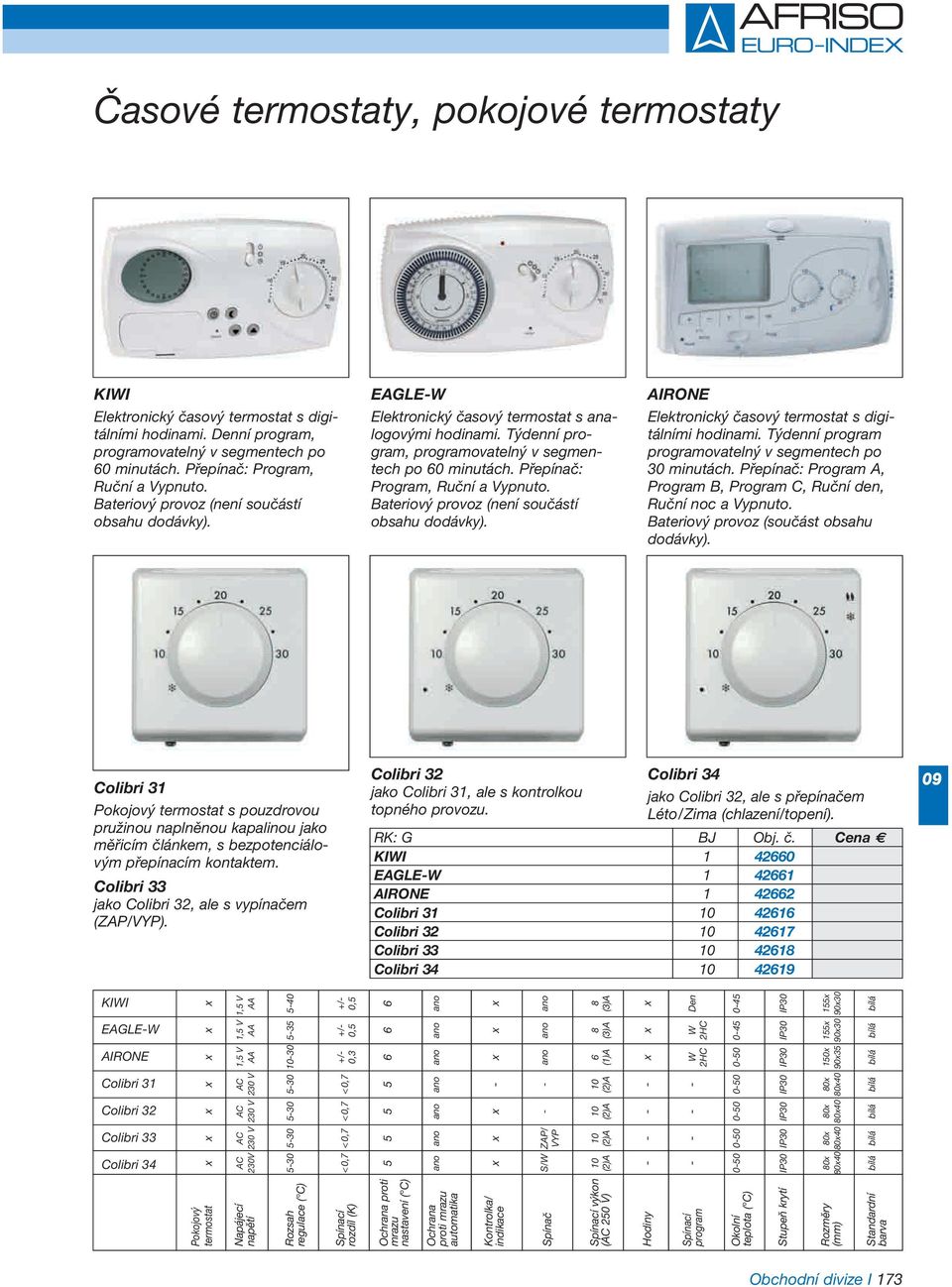

3 Časové termostaty, pokojové termostaty KIWI Elektronický časový termostat s digi - tálními hodinami. Denní program, programovatelný v segmentech po 60 minutách. Přepínač: Program, Ruční a Vypnuto. Bateriový provoz (není součástí obsahu dodávky). EAGLE-W Elektronický časový termostat s ana - logovými hodinami. Týdenní pro - gram, programovatelný v seg men - tech po 60 minutách. Přepínač: Program, Ruční a Vypnuto. Bateriový provoz (není součástí obsahu dodávky). AIRONE Elektronický časový termostat s digi - tálními hodinami. Týdenní program programovatelný v segmentech po 30 minutách. Přepínač: Program A, Program B, Program C, Ruční den, Ruční noc a Vypnuto. Bateriový provoz (součást obsahu dodávky). Colibri 31 Pokojový termostat s pouzdrovou pružinou naplněnou kapalinou jako měřicím článkem, s bezpotenciálo - vým přepínacím kontaktem. Colibri 33 jako Colibri 32, ale s vypínačem (ZAP/VYP). KIWI EAGLE-W AIRONE Colibri 31 Colibri 32 Colibri 33 Colibri 34 Pokojový termostat x x x x x x x Napájecí AC AC AC AC 1,5 V 1,5 V 1,5 V napětí 230V 230 V 230 V 230 V AA AA AA Rozsah regulace ( C) Spínací <0,7 <0,7 <0,7 <0,7 +/- +/- +/- rozdíl (K) 0,3 0,5 0,5 Colibri 32 jako Colibri 31, ale s kontrolkou topného provozu. Colibri 34 jako Colibri 32, ale s přepínačem Léto/Zima (chlazení/topení). KIWI EAGLE-W AIRONE Colibri Colibri Colibri Colibri Ochrana proti mrazu nastavení ( C) Ochrana proti mrazu ano ano ano ano ano ano ano automatika x x x - x x x Kontrolka/ indikace Spínač S/W ZAP/ - - ano ano ano VYP Spínací výkon (AC 250 V) (2)A (2)A (2)A (2)A (1)A (3)A (3)A Hodiny x x x W W Den 2HC 2HC Spínací program Okolní teplota ( C) Stupeň krytí IP30 IP30 IP30 IP30 IP30 IP30 IP30 Rozměry 80x 80x 80x 80x 0x 5x 5x (mm) 80x40x40 80x40 80x40 90x35 90x30 90x30 Standardní bílá bílá bílá bílá bílá bílá bílá barva Obchodní divize I 173

4 Regulace rozdílu teplot pro solární kolektory Solární regulátor SR1 Používejte jen teplotní čidlo Pt00! Kolektor TK: Teplota kolektoru TS: Teplota zásobníku TM: Teplota přídavného místa měření, např. ve vyrovnávacím zásobníku Čerpadlo Zásobník Solární regulátor SR1 Pro ruční nebo automatické řízení solárních zařízení na ohřev vody v okruhu teplé vody. V automatickém provozu se připojené čerpadlo zapíná, jakmile rozdíl teplot mezi kolektorem a zásobníkem dosáhne nastavené hodnoty Δ T. Při poklesu pod nastavenou hodnotu Δ T nebo dosažení nastavené maximální teploty zásobníku Tmax. vypne řízení čerpadla. Digitální displej solárního regulátoru ukazuje jednu ze tří volitelných teplot. Solární regulátor sestává ze signální části a maximálně 3 teplotních sond (2 teplotní sondy jsou součástí obsahu dodávky). Signální část a sondy jsou vzájemně propojené dvoužilovým signálním kabelem (maximální délka 50 m). Dvě sondy zaznamenávají teploty kolektoru (TK) a zásobníku (TS), potřebné pro řízení. Třetí sonda může být připojena pro snímání teploty na dalším místě měření (TM), např. ve vyrovnávacím zásobníku. Na řízení nemá tato teplota žádný vliv. Signální část vyhodnocuje signály sond a v závislosti na nastavených parametrech rozdílu teplot ΔT a maximální teploty zásobníku Tmax spíná relé pro řízení čerpadla. Volba provozního režimu se provádí přepínačem s následujícími polohami: 0 Čerpadlo vypnuté. Auto Automatické řízení čerpadla v závislosti na teplotě kolektoru a zásobníku. 1 Čerpadlo zapnuté. Technické údaje Signální část š x v x h: 3 x 53 x 1 mm Hmotnost: 0,4 kg Napájecí napětí: AC 230 V Příkon: 4VA Rozsah měření: -19,9 C až +9,9 C Přesnost měření: ±1 % FS Napájení sond: 5 V, Ri = 1 kω Typ sond: Pt 00 Výstupní relé: Přepínací kontakt, max. 250 V, 3 A Zpoždění zapínání a vypínání v automatickém provozu: Cca s Displej 7segmentový LED displej, 3místný, -9,9 C až +99,9 C, rozlišení 0,1 C Spínací body Rozdíl teplot ΔT: Rozsah +2 C až + C, nastavitelný, zapínací a vypínací hystereze: 1,5 C Maximální teplota zásobníku Tmax.: Rozsah +30 C až +90 C, Zapínací a vypínací hystereze: 2 C Maximální teplota kolektoru 0 C, zapínací a vypínací hystereze: 2 C Okolní teplota - C až +50 C Třída ochrany: II (EN 630) Stupeň krytí: IP 30 (EN 629) Odrušení: EN 5-1 Odolnost proti rušení: EN 5-1 Elektrická bezpečnost: EN 630 Sondy Rozměry (ø x d): 6 x 45 mm Typ čidla Pt 00, DIN EN 651 třída B Kabel sondy Silikonový kabel čidla kolektoru, 1,5 m, 2 x 0,5 mm 2-30 C až +170 C Kabel Ölflex standardního čidla, 2,5 m, 2 x 0,5 mm 2-5 C až +80 C Solární regulátor SR1R Jako SR 1, ale s integrovanou funkcí zpětného chlazení. Funkce zpětného chlazení brání přehřívání solárního okruhu v automatickém provozu při malém odběru vody nebo při intenzivním slunečním záření. Čerpadlo zůstává zapnuté i při překročení nastavené maximální teploty zásobníku Tmax., aby po západu slunce umožnilo ochlazení systému pomocí kolektoru. Při opětovném dosažení teploty Tmax. během procesu chlazení se čerpadlo vypne. Při překročení maximální teploty kolektoru se v automatickém provozu čerpadlo zapne, aby zabránilo dalšímu zahřívání a případnému poškození kolektoru. RK: H BJ Obj. č. Cena Solární regulátor SR Solární regulátor SR1R Obchodní divize I

5 Solární diferenciální regulátory LAGO SD 1, SD 2 a SD 3 Solární diferenciální regulátory (konstrukční řada LAGO SD 1 SD 3) Příklad použití LAGO SD 1 Příklad použití LAGO SD 2 Použití Koncipovány pro používání s plochými a trubkovými kolektory, kotli na tuhá paliva a laminárními zásobníky. Základní nastavení jsou dána předvolbou schématu zařízení a automatickou detekcí čidel. Přímá indikace teplot, výstupů a tepel - ných výnosů. Konstrukční sada včetně čidla kolektoru KLF 00, čidla zásobníku SPF 00 a podstavce. Příklad použití LAGO SD 3 Příklad použití LAGO SD 3 Popis LAGO SD 1 Pro diferenciální regulaci. LAGO SD 2 Pro dvě diferenciální regulace nebo pro jednu diferenciální regulaci a jednu přídavnou funkci (např. solární regulace, regulace kotle na tuhá paliva s 2 zásobníky nebo alternativně se solárním napájením; solární regulace s 2 kolektory nebo 2 zásobníky). LAGO SD 3 Pro dvě diferenciální regulace a přídavnou funkci nebo zvýšení zpětného toku pomocí směšovače nebo laminární zásobník. AFRISO- LAGO-SD 3 disponuje rozhraním CAN-BUS (např. solární regulace, regulace kotle na tuhá paliva s 2 zásobníky nebo alternativně se solárním napájením; solární regulace s 2 kolektory nebo 2 napájením; solární regulace s 2 nebo 3 laminárními zásobníky). Technické údaje Sondy Čidlo kolektoru KLF Pt 00, 1 kω Čidlo zásobníku SPF ±1 % při 25 C SPF 00 1 kω Signální část: Rozsah nastavení SD 1 SD 3 Maximální teplota: Kolektor 80 C/180 C Zásobník C/0 C Kotel na tuhá paliva 30 C/0 C Napájecí napětí: AC 230 V Příkon: Max. 5 VA Zatížení kontaktů: 250 V, 2 (2) A Pouzdro: Plastové pouzdro š x v x h: 8 x 96 x 75 mm Stupeň krytí: IP 40 (EN 629) Třída ochrany: II, s ochrannou izolací (EN 630) RK: H BJ Obj. č. Cena LAGO SD 1* LAGO SD 2* LAGO SD 3* Příslušenství a náhradní díly Čidlo kolektoru KLF 00 Čidlo zásobníku SPF 00 * vč. čidla KLF a SPF Obchodní divize I 175
