Přednáška č. 3 - KŘIŽOVATKY

Transkript

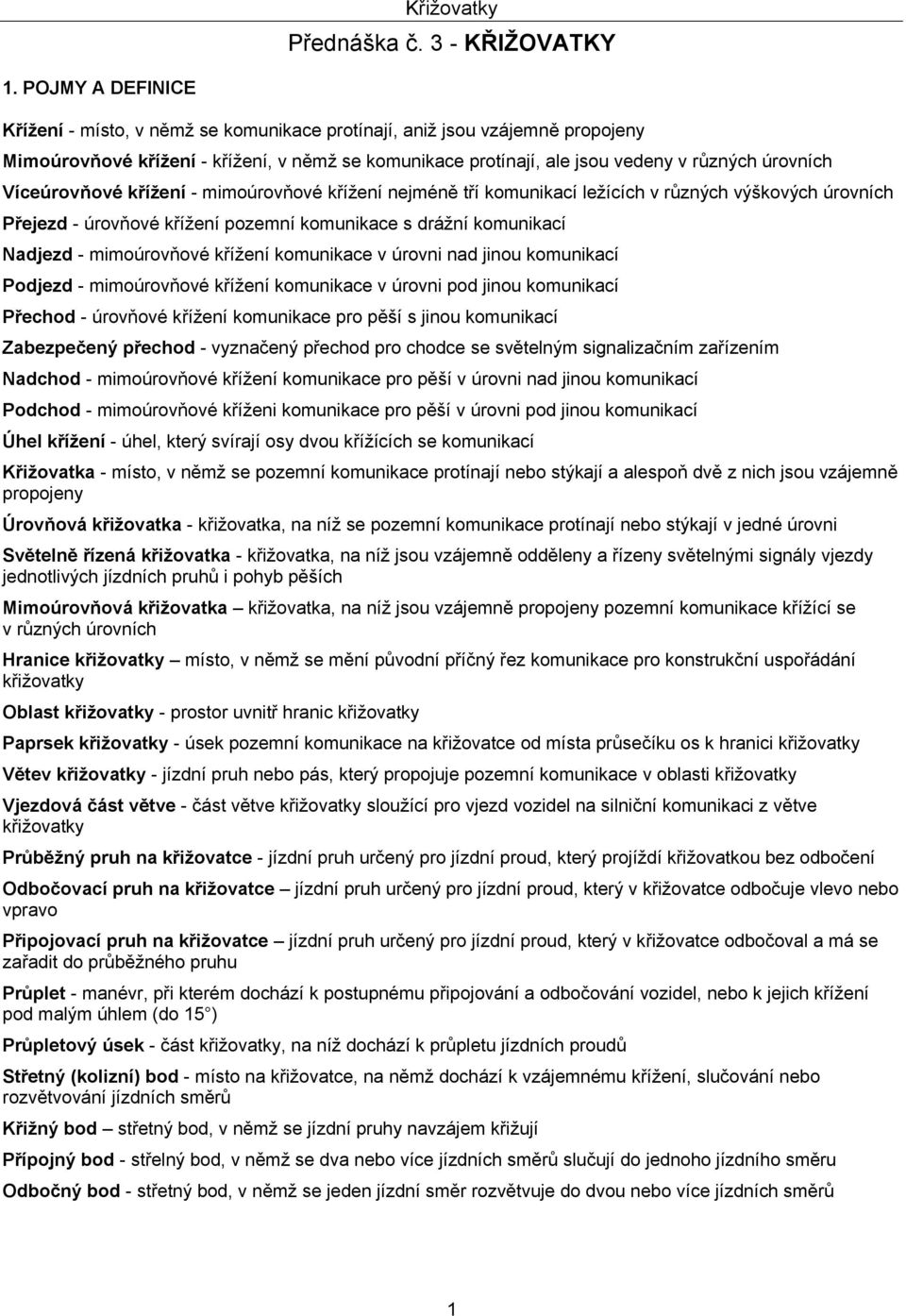

1 Přednáška č. 3 - KŘIŽOVATKY 1. POJMY A DEFINICE Křížení - místo, v němž se komunikace protínají, aniž jsou vzájemně propojeny Mimo křížení - křížení, v němž se komunikace protínají, ale jsou vedeny v různých úrovních Více křížení - mimo křížení nejméně tří komunikací ležících v různých výškových úrovních Přejezd - křížení pozemní komunikace s drážní komunikací Nadjezd - mimo křížení komunikace v úrovni nad jinou komunikací Podjezd - mimo křížení komunikace v úrovni pod jinou komunikací Přechod - křížení komunikace pro pěší s jinou komunikací Zabezpečený přechod - vyznačený přechod pro chodce se světelným signalizačním zařízením Nadchod - mimo křížení komunikace pro pěší v úrovni nad jinou komunikací Podchod - mimo kříženi komunikace pro pěší v úrovni pod jinou komunikací Úhel křížení - úhel, který svírají osy dvou křížících se komunikací Křižovatka - místo, v němž se pozemní komunikace protínají nebo stýkají a alespoň dvě z nich jsou vzájemně propojeny Úrovňová křižovatka - křižovatka, na níž se pozemní komunikace protínají nebo stýkají v jedné úrovni Světelně řízená křižovatka - křižovatka, na níž jsou vzájemně odděleny a řízeny světelnými signály vjezdy jednotlivých jízdních pruhů i pohyb pěších Mimoúrovňová křižovatka křižovatka, na níž jsou vzájemně propojeny pozemní komunikace křížící se v různých úrovních Hranice křižovatky místo, v němž se mění původní příčný řez komunikace pro konstrukční uspořádání křižovatky Oblast křižovatky - prostor uvnitř hranic křižovatky Paprsek křižovatky - úsek pozemní komunikace na křižovatce od místa průsečíku os k hranici křižovatky Větev křižovatky - jízdní pruh nebo pás, který propojuje pozemní komunikace v oblasti křižovatky Vjezdová část větve - část větve křižovatky sloužící pro vjezd vozidel na silniční komunikaci z větve křižovatky Průběžný pruh na křižovatce - jízdní pruh určený pro jízdní proud, který projíždí křižovatkou bez odbočení Odbočovací pruh na křižovatce jízdní pruh určený pro jízdní proud, který v křižovatce odbočuje vlevo nebo vpravo Připojovací pruh na křižovatce jízdní pruh určený pro jízdní proud, který v křižovatce odbočoval a má se zařadit do průběžného pruhu Průplet - manévr, při kterém dochází k postupnému připojování a odbočování vozidel, nebo k jejich křížení pod malým úhlem (do 15 ) Průpletový úsek - část křižovatky, na níž dochází k průpletu jízdních proudů Střetný (kolizní) bod - místo na křižovatce, na němž dochází k vzájemnému křížení, slučování nebo rozvětvování jízdních směrů Křižný bod střetný bod, v němž se jízdní pruhy navzájem křižují Přípojný bod - střelný bod, v němž se dva nebo více jízdních směrů slučují do jednoho jízdního směru Odbočný bod - střetný bod, v němž se jeden jízdní směr rozvětvuje do dvou nebo více jízdních směrů 1

2 2. POLOHA KŘIŽOVATKY V TRASE KOMUNIKACE: Z hlediska směrového: - v přímé nejlépe - ve velkém směrovém oblouku možné - v místě minimální přechodnice nevhodné Z hlediska výškového vedení: - ve vydutém (údolnicovém) zaoblení nivelety nejlépe - v přímé dobré - ve vypuklém (vrcholovém) zaoblení nivelety nejhorší Vždy musí být zajištěn rozhled pro zastavení ve směrovém i výškovém oblouku i rozhledové trojúhelníky v křižovatce. 3. VZÁJEMNÁ VZDÁLENOST KŘIŽOVATEK: Je určena normami podle kategorie komunikací čím vyšší kategorie a rychlost, tím větší vzdálenost mezi křižovatkami: - na silnicích podle ČSN na místních komunikacích podle ČSN Kromě vzdálenosti podle tabulky je nutno přezkoumat i délku průpletu v mezikřižovatkovém úseku. 2

3 3.1 Vzdálenosti křižovatek na místních komunikacích (ČSN ): Funkční třída uspořádání křižovatek směrově A1 A2 B1 B2 C1 C2 C3 mimo mimo, výjimečně mimo, - - Nejmenší vzdálenost křižovatek na místních komunikacích v m bez omezení 3.2 Vzdálenosti křižovatek na silnicích a dálnicích (ČSN ): Vzdálenost křižovatek v km na dálnicích a silnicích s neomezeným přístupem Návrhová rychlost dálnice a rychlostní silnice směrově rozdělené směrově rozdělené směrově nerozdělené 120 5, ,0 3,0-80 4,0 2,5 2,0 70 2,5 2,0 1, , ,0 až 0,5 4. ROZDĚLENÍ KŘIŽOVATEK PODLE DRUHU, TYPU A VZORU Druh: Typ: Vzor: Stupeň usměrnění: - průsečná - styková - vidlicová - odsazená - hvězdicová úrovňová mimoúrovňová - bez určení přednosti v jízdě - s určením přednosti v jízdě - se světelnou signalizací s křižnými body (na méně významné komunikaci) s průpletovými úseky (s vyloučením křižných bodů) bez průpletových úseků (ale s vratnými větvemi, křižné body vyloučeny) útvarová (bez křižných bodů, průpletů a vratných větví) - okružní - velká (D>40m) - malá (D=25-40m) - mini (D<25m) - kosodélná - jednovětvová - osmičková - deltovitá - srdcovitá - čtyřlístková - trojlístková - dvojlístková - prstencovitá - trubkovitá - trubkovitá sdružená - trubkovitá dvojlístková - rozštěpová - spirálová - turbinová - hvězdicová 3 - prostá (bez usměrnění a přídatných pruhů) - usměrněná = kanalizovaná (dělící ostrůvky na vedlejší) - rozšířená (s řadícími a připojovacími pruhy) - s nepojížděným ostrovem - s částečně pojížděným ostrovem - s plně pojížděným ostrovem - usměrněná(děl. ostrůvky na vedlejší) - rozšířená (s řadícími a připojovacími pruhy) - s přídatnými pruhy - s přídatnými pásy

4 Druhy větví mimoúrovňových křižovatek přímé (direktní) polopřímé (semidirektní) vratné (indirektní) 4.1 Vzory úrovňových křižovatek: a) styková kolmá b) styková šikmá c) průsečná kolmá d) průsečná šikmá e) vidlicová f) odsazená g) hvězdicová h) okružní 4.2 Vzory mimoúrovňových křižovatek: Křižovatky s křižnými body: Křižovatka kosodélná Křižovatka jednovětvová Křižovatka osmičková Křižovatka deltovitá 4

5 Křižovatky s průpletovými úseky: Křižovatka srdcovitá Křižovatka čtyřlístková Křižovatka trojlístková Křižovatka dvojlístková Křižovatka prstencovitá 5

6 Křižovatky bez průpletových úseků: Křižovatka trubkovitá Křižovatka sdružená Křižovatka trubkovitá dvojlístková 6

7 Křižovatka rozštěpová Křižovatky útvarové: Křižovatka spirálová Křižovatka turbinová Křižovatka hvězdicovitá (čtyřúrovňová) 7

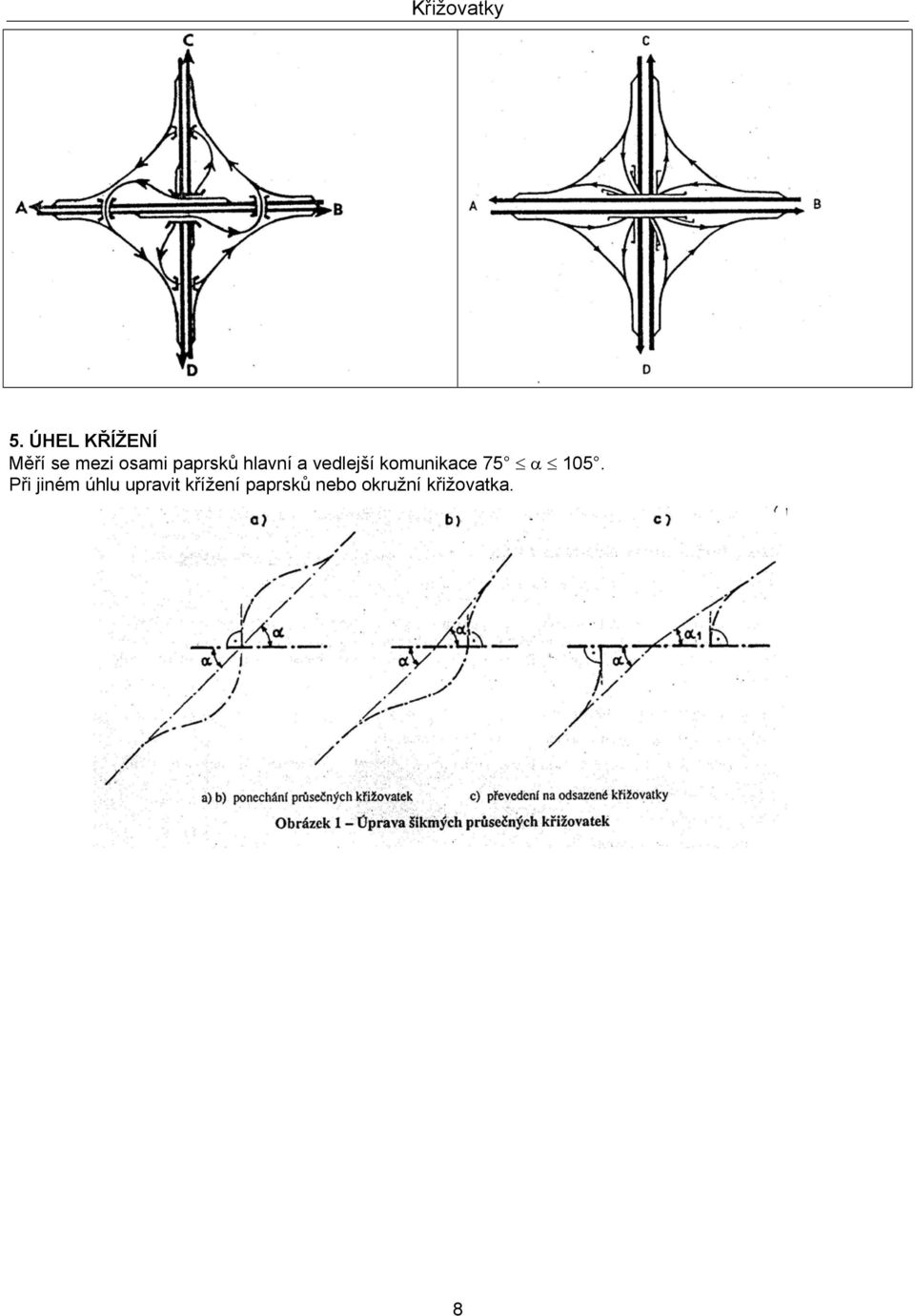

8 5. ÚHEL KŘÍŽENÍ Měří se mezi osami paprsků hlavní a vedlejší komunikace 75 α 105. Při jiném úhlu upravit křížení paprsků nebo okružní křižovatka. 8
