Sítový třídič PST 100, 102, 120 v provedení C a P

Transkript

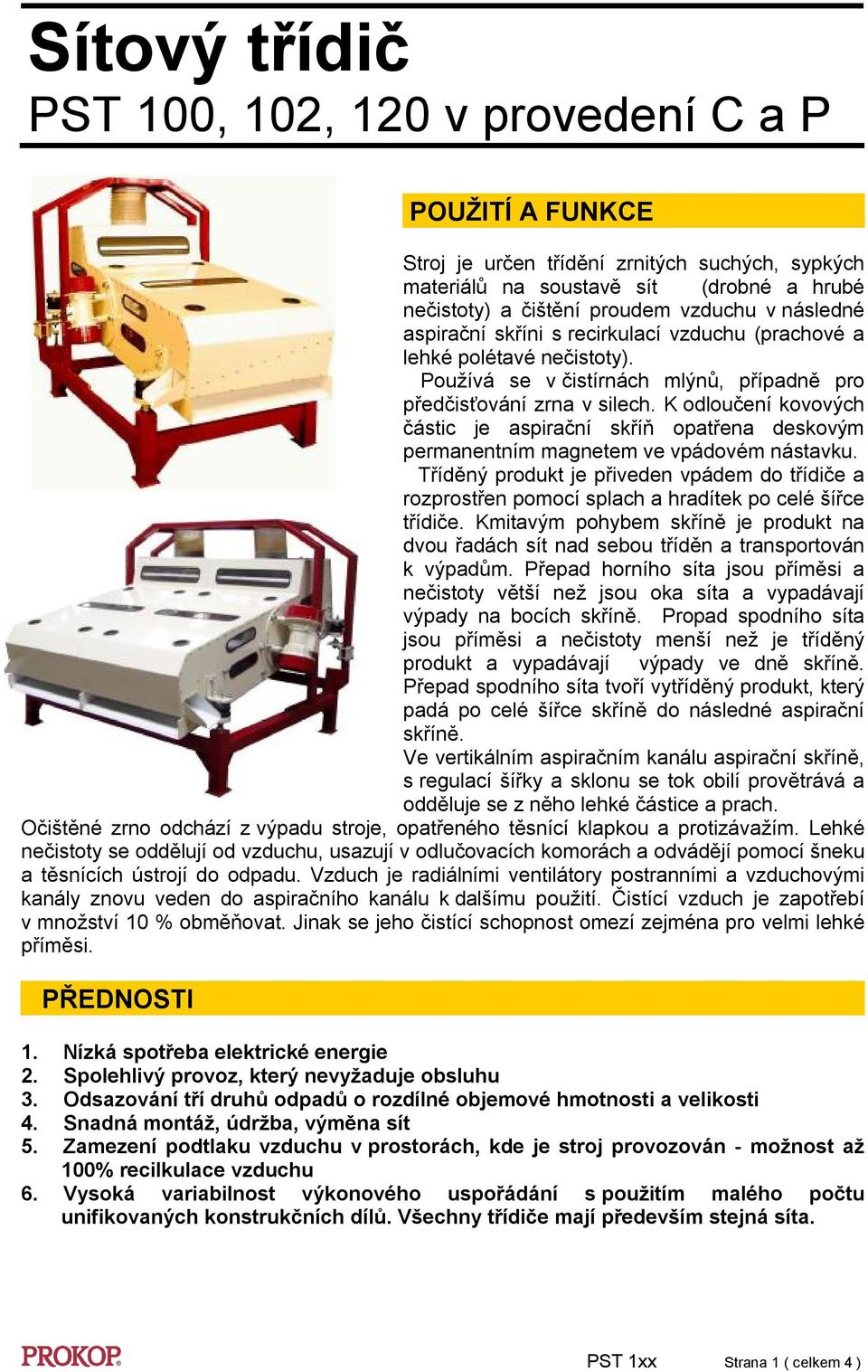

1 Sítový třídič PST 100, 102, 120 v provedení C a P POUŽITÍ A FUNKCE Stroj je určen třídění zrnitých suchých, sypkých materiálů na soustavě sít (drobné a hrubé nečistoty) a čištění proudem vzduchu v následné aspirační skříni s recirkulací vzduchu (prachové a lehké polétavé nečistoty). Používá se v čistírnách mlýnů, případně pro předčisťování zrna v silech. K odloučení kovových částic je aspirační skříň opatřena deskovým permanentním magnetem ve vpádovém nástavku. Tříděný produkt je přiveden vpádem do třídiče a rozprostřen pomocí splach a hradítek po celé šířce třídiče. Kmitavým pohybem skříně je produkt na dvou řadách sít nad sebou tříděn a transportován k výpadům. Přepad horního síta jsou příměsi a nečistoty větší než jsou oka síta a vypadávají výpady na bocích skříně. Propad spodního síta jsou příměsi a nečistoty menší než je tříděný produkt a vypadávají výpady ve dně skříně. Přepad spodního síta tvoří vytříděný produkt, který padá po celé šířce skříně do následné aspirační skříně. Ve vertikálním aspiračním kanálu aspirační skříně, s regulací šířky a sklonu se tok obilí provětrává a odděluje se z něho lehké částice a prach. Očištěné zrno odchází z výpadu stroje, opatřeného těsnící klapkou a protizávažím. Lehké nečistoty se oddělují od vzduchu, usazují v odlučovacích komorách a odvádějí pomocí šneku a těsnících ústrojí do odpadu. Vzduch je radiálními ventilátory postranními a vzduchovými kanály znovu veden do aspiračního kanálu k dalšímu použití. Čistící vzduch je zapotřebí v množství 10 % obměňovat. Jinak se jeho čistící schopnost omezí zejména pro velmi lehké příměsi. PŘEDNOSTI 1. Nízká spotřeba elektrické energie 2. Spolehlivý provoz, který nevyžaduje obsluhu 3. Odsazování tří druhů odpadů o rozdílné objemové hmotnosti a velikosti 4. Snadná montáž, údržba, výměna sít 5. Zamezení podtlaku vzduchu v prostorách, kde je stroj provozován - možnost až 100% recilkulace vzduchu 6. Vysoká variabilnost výkonového uspořádání s použitím malého počtu unifikovaných konstrukčních dílů. Všechny třídiče mají především stejná síta. PST 1xx Strana 1 ( celkem 4 )

2 POPIS STROJE Stojan třídiče je svařenec z ocelových profilů. Na silentblocích je na něm uložena skříň se všemi funkčními částmi. Silentblok u výpadu je pevný s minimální možností změny výšky skříně nad podlahou. Silentblok u vpádu je uchycen na posuvném vedení, které umožňuje měnit sklon skříně v rozmezí pro čištění (provedení PST 1xx C) a pro předčištění (provedení PST 1xx P). Skříň je šroubová z bočnic, vík, den a příček. Případně je středovou přepážkou (PST 120) rozdělena na dvě funkční části. Každá část má svůj vpád, výpad, přepad, propad. Vpád je pružně propojen se stojanem a jsou opatřen hradítky pro rozprostření produktu po celé šířce sít. Sítové rámy jsou ve skříni upnuty pomocí excentrických upínačů a vložek sít. Na bocích skříně jsou na otočných deskách upevněny dva vibrátory. Otočné desky umožňují měnit sklon vibrátorů a tím úhel vrhu materiálu při třídění. Aspirační skříň je opatřena na boku vratným vzduchovým kanálem. Na boku kanálu je hrdlo pro obměnu 10-15% čistícího vzduchu o ø 100 mm - připojení zdroje aspiračního vzduchu. V horní části jsou odlučovací komora, ke které je připojen ventilátor. Do odlučovací komory vstupuje vzduch aspiračním kanálem, ve kterém je nastavitelná aspirační stěna. Pod odlučovací komorou je odsazovací komora se sběrným šnekem s výpadem opatřeným těsnícím ústrojím. Ve výpadu zrna je těsnící klapka ovládaná závažím. Pro třídič PST 120 je použita aspirační skříň dvojitá typ DUAL BOX. Všechny funkční části jsou zde dvojmo. Pouze sběrný šnek má jeden výpad nečistot s těsnícím ústrojím. PST 100 základní typ o šířce 1000 mm. V každé řadě jsou dvě čtvercová síta. Výpad přepadu je jeden vpravo při pohledu ve směru toku materiálu. Aspirační skříň PAR 3 má pouze jeden ventilátor. PST 102 zkrácená varianta o šířce 1000 mm. V každé řadě je pouze jedno čtvercové síto. Výpad přepadu je jeden vpravo při pohledu ve směru toku materiálu. Aspirační skříň PAR 3 má pouze jeden ventilátor. PST 120 rozšířená, dvojitá varianta o šířce mm. Středovou přepážkou je rozdělen na dvě funkční části. V každé části jsou dvě čtvercová síta v každé řadě. Každá část má svůj vpád, výpad, výpad přepadu a výpad propadu. K rovnoměrnému rozdělení tříděného produktu pro každou část je stojanu nad vpády je umístěna rozdělovací skříň s hrdlem pro připojení aspirace. Aspirační skříň dvojitá typ DUAL BOX. OBJEDNÁVÁNÍ Příklad označení pro objednávku: PST 100 P 15/2,24 PST Typové označení stroje 100 Velikost Možnosti 100, 102, 120 P Určení stroje C čištění P - předčištění 15 Děrování horních sít 15 = 15 mm, možnosti 3 25 mm 2,24 Děrování spodních sít 2,24 = 2,24x2,24, možnosti 0,6 3,15 mm PST 1xx Strana 2 ( celkem 4 )

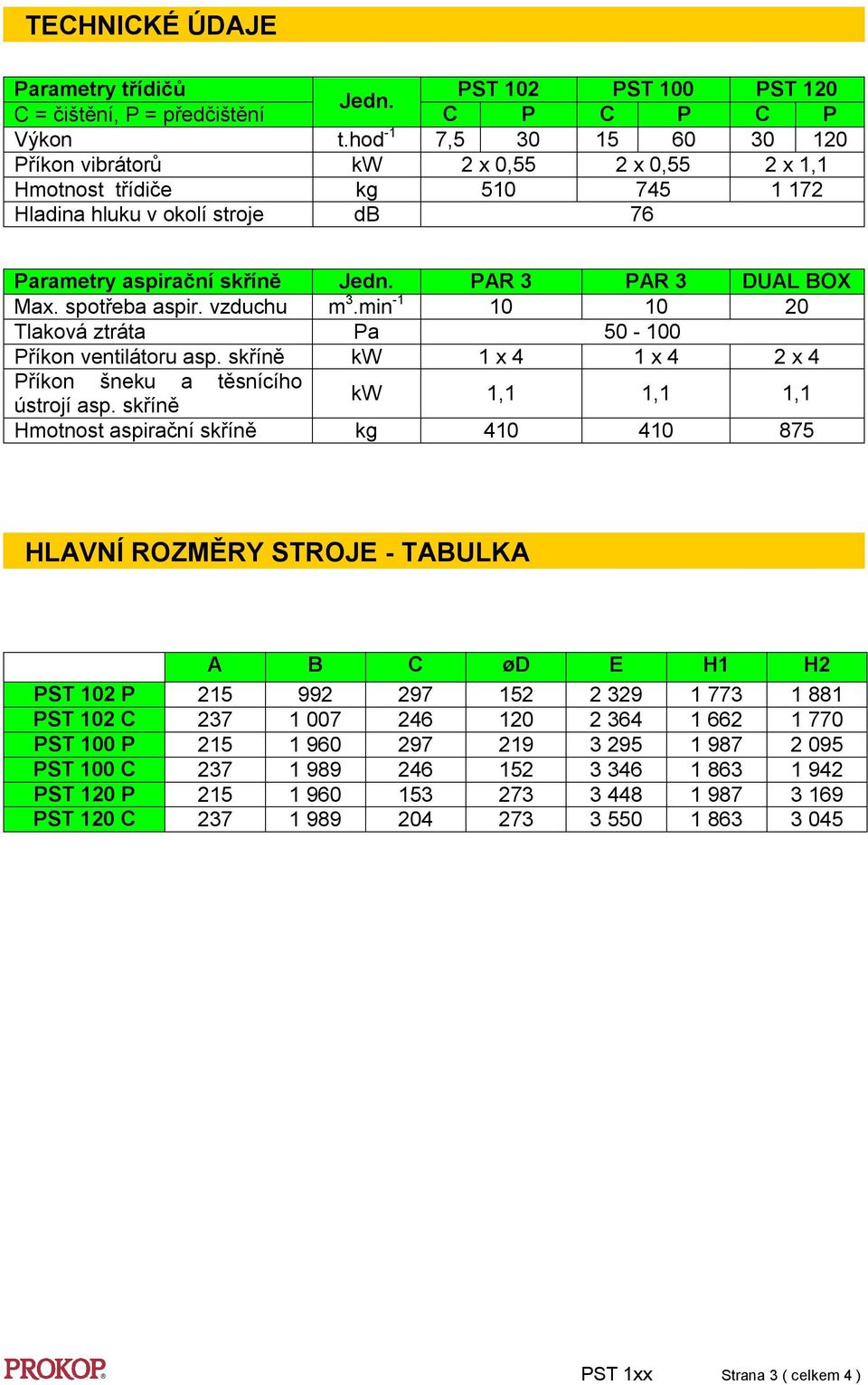

3 TECHNICKÉ ÚDAJE Parametry třídičů PST 102 PST 100 PST 120 Jedn. C = čištění, P = předčištění C P C P C P Výkon t.hod -1 7, Příkon vibrátorů kw 2 x 0,55 2 x 0,55 2 x 1,1 Hmotnost třídiče kg Hladina hluku v okolí stroje db 76 Parametry aspirační skříně Jedn. PAR 3 PAR 3 DUAL BOX Max. spotřeba aspir. vzduchu m 3.min Tlaková ztráta Pa Příkon ventilátoru asp. skříně kw 1 x 4 1 x 4 2 x 4 Příkon šneku a těsnícího ústrojí asp. skříně kw 1,1 1,1 1,1 Hmotnost aspirační skříně kg HLAVNÍ ROZMĚRY STROJE - TABULKA A B C ød E H1 H2 PST 102 P PST 102 C PST 100 P PST 100 C PST 120 P PST 120 C PST 1xx Strana 3 ( celkem 4 )

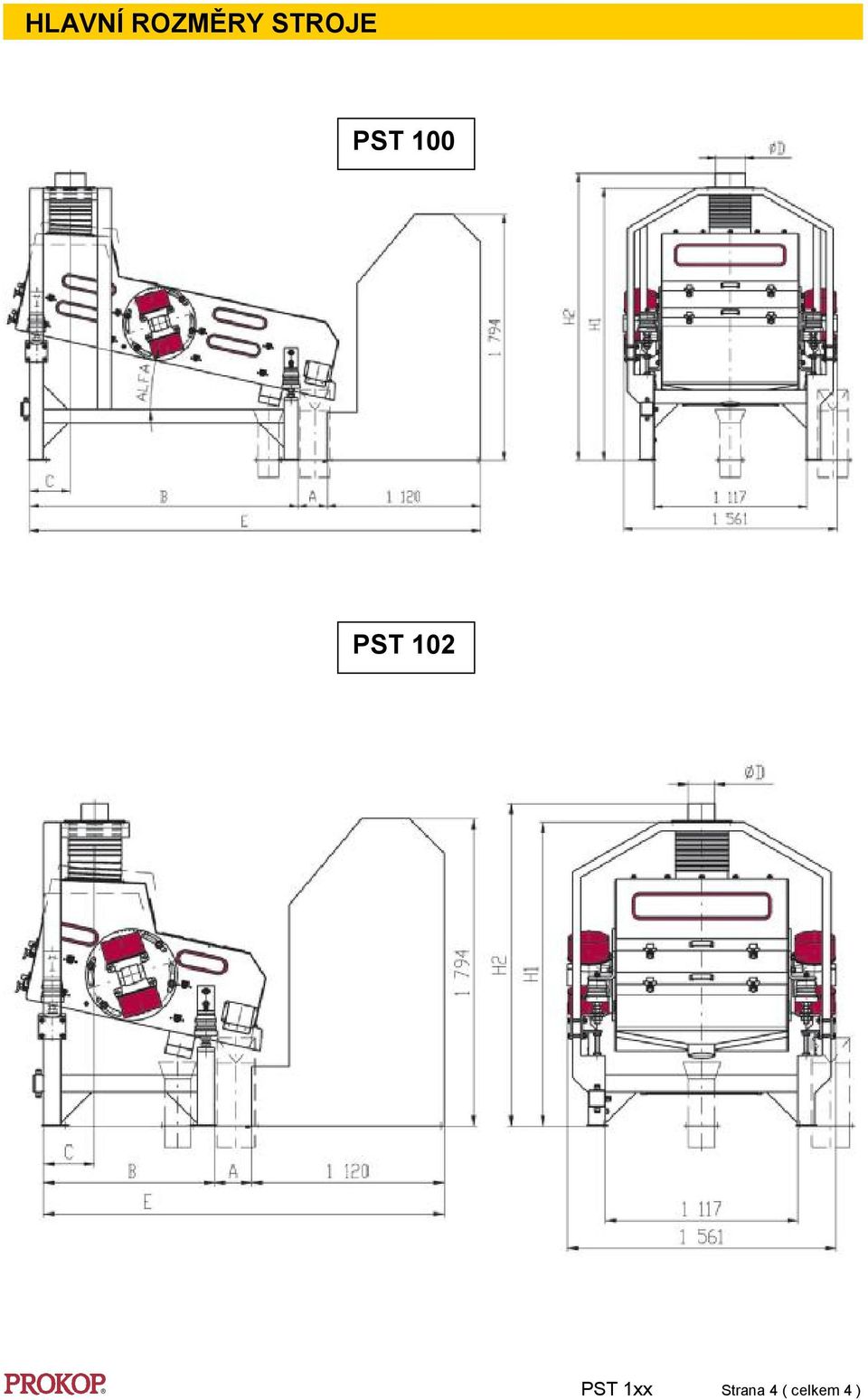

4 HLAVNÍ ROZMĚRY STROJE PST 100 PST 102 PST 1xx Strana 4 ( celkem 4 )

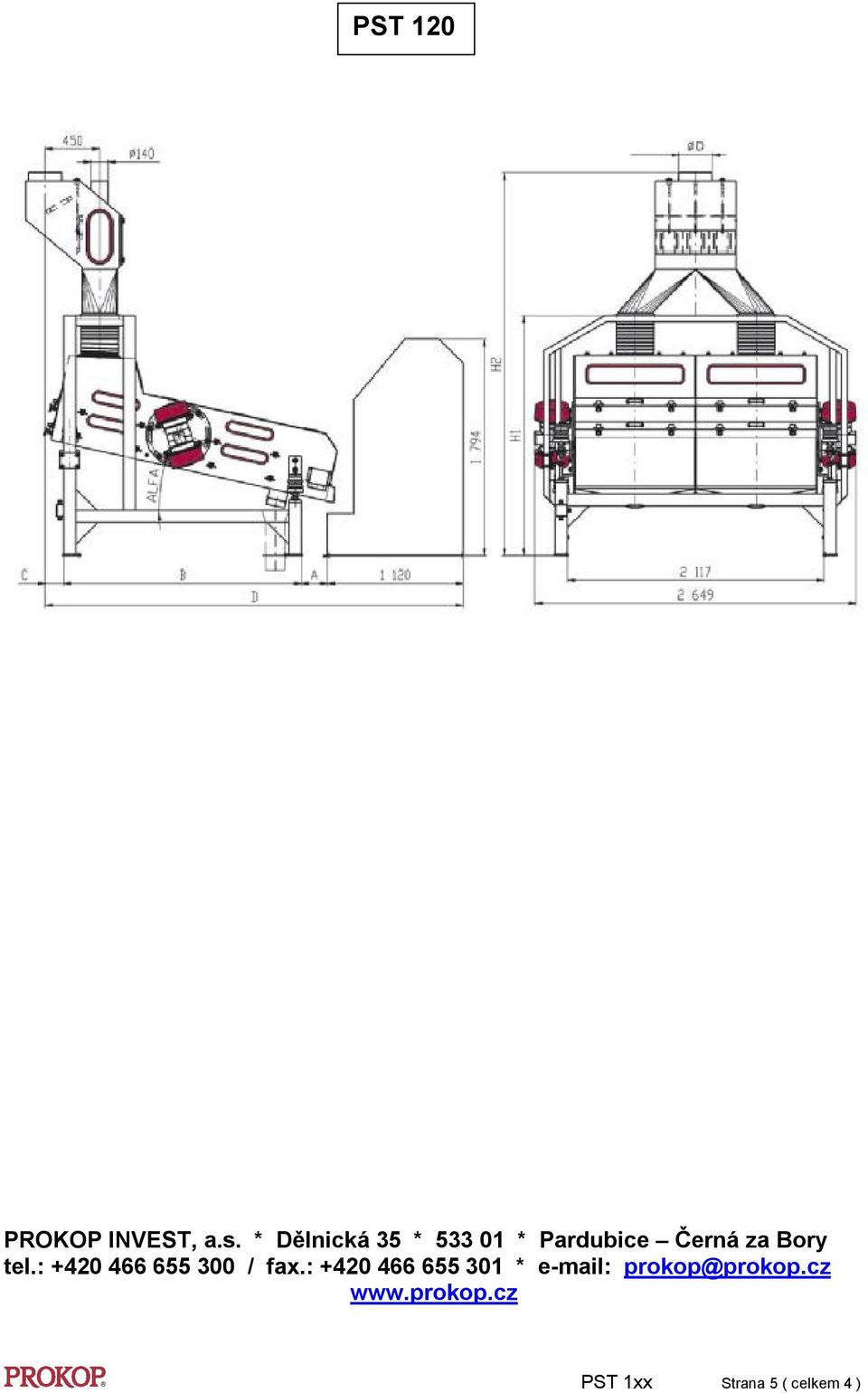

5 PST 120 PROKOP INVEST, a.s. * Dělnická 35 * * Pardubice Černá za Bory tel.: / fax.: * prokop@prokop.cz PST 1xx Strana 5 ( celkem 4 )
