TECHNICKÝ LIST BETONOVÉ PALISÁDY

Transkript

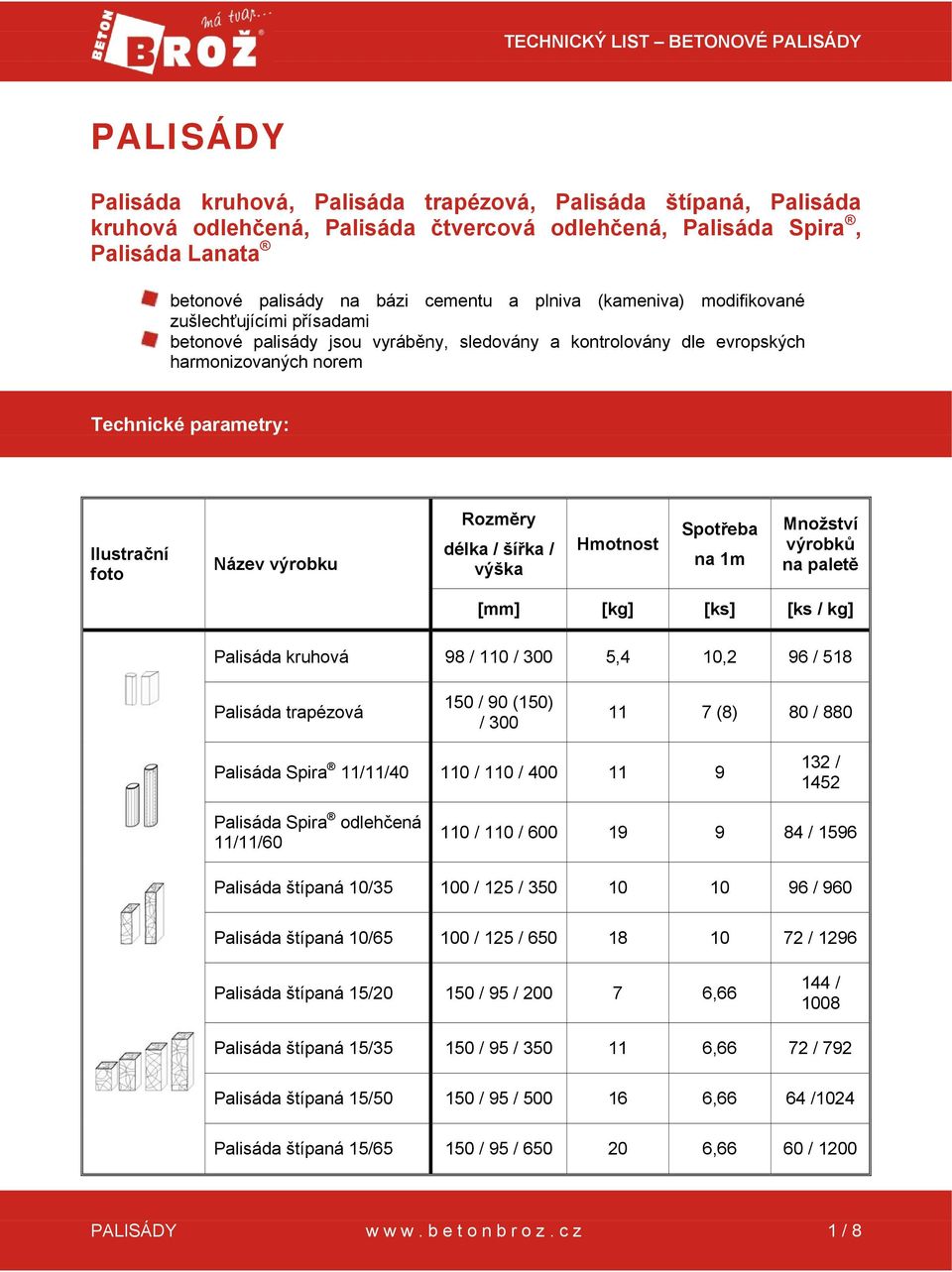

1 TECHNICKÝ LIST BETONOVÉ PALISÁDY PALISÁDY, Palisáda trapézová,, Palisáda kruhová odlehčená, odlehčená, Palisáda Spira, betonové palisády na bázi cementu a plniva (kameniva) modifikované zušlechťujícími přísadami betonové palisády jsou vyráběny, sledovány a kontrolovány dle evropských harmonizovaných norem Technické parametry: Ilustrační foto Název výrobku Rozměry délka / šířka / výška Hmotnost Spotřeba na 1m Množství výrobků na paletě [mm] [kg] [ks] [ks / kg] 98 / 110 / 300 5,4 10,2 96 / 518 Palisáda trapézová 150 / 90 (150) / (8) 80 / 880 Palisáda Spira 11/11/ / 110 / / 1452 Palisáda Spira odlehčená 11/11/ / 110 / / / / 125 / / / / 125 / / / / 95 / , / / / 95 / ,66 72 / / / 95 / ,66 64 / / / 95 / ,66 60 / 1200 PALISÁDY 1 / 8

2 Ilustrační foto Název výrobku Rozměry délka / šířka / výška Hmotnost Spotřeba na 1m Množství výrobků na paletě [mm] [kg] [ks] [ks / kg] odlehčená Ø 20/40 odlehčená Ø 20/60 odlehčená Ø 20/ / 200 / ,5 5,7 48 / / 200 / ,5 5,7 32 / / 200 / ,7 24 / 840 odlehčená Ø 20/ / 200 / ,7 16 / 848 odlehčená 18/18/40 odlehčená 18/18/60 odlehčená 18/18/ / 180 / ,5 48 / / 180 / ,5 32 / / 180 / ,5 5,5 24 / 876 odlehčená 18/18/ / 180 / ,5 5,5 16 / /12/ /120 / ,5 (8,33) 72 / 1440 odlehčená 18/12/60 odlehčená 18/12/ /120 / ,5 (8,33) 48 / /120 / ,5 (8,33) 36 / 1224 Výrobní rozměry (technický výkres): Palisáda trapézová Palisáda Spira 11/11/40 Palisáda Spira odlehčená 11/11/60 PALISÁDY 2 / 8

3 10/35 10/65 15/20 15/35 15/50 15/65 odlehčená Ø 20/40 odlehčená Ø 20/60 odlehčená Ø 20/80 odlehčená Ø 20/115 PALISÁDY 3 / 8

4 odlehčená 18/18/40 odlehčená 18/18/60 odlehčená 18/18/80 odlehčená 18/18/115 18/12/40 odlehčená 18/12/60 odlehčená 18/12/80 Přednosti: pro dosažení vysokých užitných vlastností a požadovaných estetických a vizuálních hledisek se betonové palisády vyrábí jako dvouvrstvé vibrolisované prvky přiměřená kombinace pohledového betonu s jádrovým betonem zajišťuje velmi vysoké užitné vlastnosti: o vysokou pevnost o odolnost vůči povětrnostním vlivům - mrazuvzdornost a odolnost proti působení vody a chemických rozmrazovacích látek o vysokou trvanlivost snadná a rychlá pokládka nevyžadující speciální technologie umožňují vytvoření kruhových, zvlněných a oblých ohraničení dlážděné plochy široké spektrum použití PALISÁDY 4 / 8

5 Použití: oddělení a ohraničení zpevněných pochůzných ploch od ostatních ploch zejména tam, kde je třeba překonat výškové rozdíly, jsou vhodné pro vytváření kruhových, zvlněných a oblých ohraničení, palisády lze použít i pro budování schodišť a menších zídek apod. Expedice: výrobky jsou uloženy na paletách EUR o rozměrech mm výrobky jsou na paletě fixovány pomocí fixační folie Doprava a manipulace: při skladování, manipulaci i dopravě betonových palisád musí být dodržovány příslušné platné bezpečnostní předpisy (pro silniční i železniční přepravu) manipulace s výrobky se uskutečňuje pomocí vysokozdvižných vozíků (VZV), popř. jiných prostředků k tomu uzpůsobených s výrobky lze provádět i ruční manipulace spojené s drobným prodejem, platí však, že drobný prodej a výdej výrobků z rozbalených palet řídí znalá nebo poučená osoba manipulovat s betonovými palisádami pomocí VZV lze jen v případě nerozbalených (zafixovaných) palet, aby se tak zabránilo možnému poškození výrobků Skladování: maximální počet palet s výrobky skladovanými ve sloupci na sobě jsou 2 palety výrobky je možné skladovat i na nezastřešených otevřených plochách, nejlépe však v originálním balení, přičemž je nutné zabránit mechanickému poškození jednotlivých výrobků v případě dlouhodobého skladování výrobků na paletách doporučujeme z hlediska tvorby vápenných výkvětů použít takový způsob skladování (zabezpečení), který zamezí pronikání srážkových vod a vzdušné vlhkosti dovnitř palet s betonovými palisádami Podklad: Podklad je stejně jako u dlažby jednou z nejdůležitějších částí před pokládkou betonových palisád. Podklad (pláň) se připravuje stejným způsobem jako pod betonové dlažební bloky (desky). Podklad (pláň) musí být řádně zhutněná. Hutnění doporučujeme po vrstvách o max. tloušťce vrstvy 20 cm. Podklad (pláň) doporučujeme spádovat a řádně odvodnit. Skladby podkladních vrstev (konkrétní frakce kameniva) jsou stejné jako u betonových dlažebních bloků (desek). PALISÁDY 5 / 8

6 Pokládka: Betonové palisády jsou určeny pro ruční pokládku. Betonové palisády se odebírají z palety (a postupně z jednotlivých vrstev) takovým způsobem, aby nedošlo k podření případně poškození betonových palisád v další vrstvě! V případě, že jsou na betonových palisádách patrné zjevné vady, nesmí dojít k zabudování do konstrukce! Betonové palisády zajišťují, aby nedocházelo k pohybu betonových dlažebních bloků (desek), překonávají výškové rozdíly terénu a zároveň oddělují dlážděnou plochu od okolního terénu. Betonové palisády se vesměs usazují tak, aby jejich horní plocha byla v rovině nebo mírně výše než okolní terén. Kladení betonových palisád se provádí na betonové lože o tloušťce vrstvy min. 100 mm níže (schéma). Betonové lože doporučujeme zhotovit ze zavlhlého betonu třídy C12/15 dle ČSN EN Souběžně s pokládkou betonových palisád se provádí dobetonování z obou stran betonových palisád tzv. opěrka. Betonovou opěrku je nutné provést min. 1/3 výšky palisád. Při kladení betonových palisád je nutné kontrolovat pomocí vodováhy svislost každé palisády. Kónický tvar palisád, je dán technologií výroby palisád, proto doporučujeme před ztvrdnutím betonové opěrky palisád dočasně fixovat svislost palisád dřevěným nebo plastovým klínkem viz níže (schéma). V případě, že budou palisády z jedné strany zasypány zeminou (menší opěrné zídky atd.) je nutné vzhledem k znečištění zeminou, růstu mechů a případné tvorbě vápenných výkvětů použít izolační fólii na straně zásypu a provést odvodnění (drenáž) v úrovni základové (ložné) spáry viz níže (schéma). Umožňují-li to dispoziční poměry dlážděné plochy (dispoziční poměry stavby) a také vzhledem k celkovému estetickému hledisku, doporučujeme při osazování betonových palisád využít skladebné rozměry použité betonové dlažby tak, aby se při dláždění dalo využít krajových případně polovičních kamenů. V tomto případě, není nutné provádět dořezání dlažby. PALISÁDY 6 / 8

7 Doplňující informace: rozdíly v barvě a struktuře betonových palisád mohou být způsobeny odlišnostmi v odstínech a vlastnostech surovin a odlišnostmi při tvrdnutí, kterých se výrobce nemůže vyvarovat, a proto nejsou považovány za významné výskyt vápenných výkvětů na betonových palisádách (výrobce se jich nemůže vyvarovat) nemá vliv na jejich užitné vlastnosti a nepovažuje se za významný v případě, že jsou na betonových palisádách patrné zjevné vady, nesmí dojít k zabudování do konstrukce při případném dořezávání betonových výrobků, je nutné tyto práce provádět tak, aby nedošlo ke znečištění a znehodnocení jiných prvků jemným prachem Údržba: důležité je betonové palisády chránit před nepřiměřeným mechanickým poškozením nebo znečištěním k zajištění delší životnosti, dosažení vyšších užitných vlastností, zvýraznění barevnosti a lepší údržby doporučujeme ošetřit betonové palisády ochranným (impregnační/hydrofobizační) nátěrem, který je součástí doplňkového sortimentu Beton Brož s.r.o. (Sikagard W nebo Brožgard ) Nabídka barev a povrchů: Barva: šedá, okrová, hnědá, červená Kvalita (normy): k betonovým palisádám bylo vydáno prohlášení o shodě kvalita betonových palisád je sledována akreditovanými zkušebními laboratořemi (AZL při ÚTHD FAST VUT v Brně (L1396), TAZUS Praha akreditovaná zkušební laboratoř číslo pobočka Brno) výroba ve společnosti Beton Brož s.r.o. je řízena a sledována dle normy ISO 9001 a systému managementu bezpečnosti a ochrany zdraví při práci OHSAS Upozornění: Údaje uvedené v tomto technickém listu obsahují všeobecné informace o výrobku, jeho použití a odpovídají našim současným znalostem a zkušenostem. Odchylky se mohou vyskytnout v závislosti na způsobu práce, podkladu a použitých materiálech při pokládce. V případě potřeby žádejte naši technickou a poradenskou službu! PALISÁDY 7 / 8
