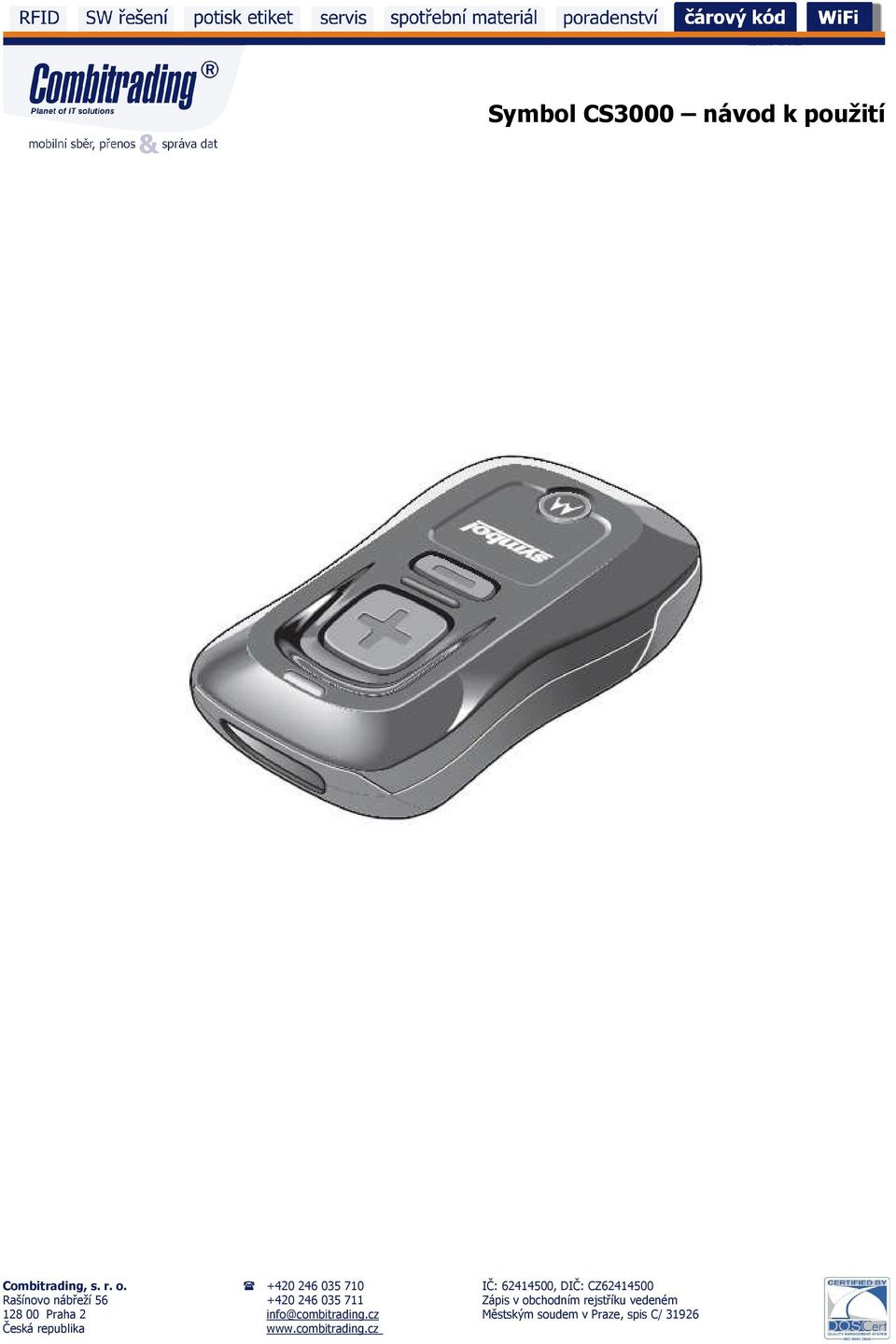

1 Symbol CS3000 návod k použití

2 1. Popis zařízení Tlačítko skeneru LED dioda Mazací tlačítko Bluetooth tlačítko/led dioda Mini-USB port Ochranný kryt 2.1 Nabíjení pomocí USB 2.2 Nabíjení pomocí krédlu

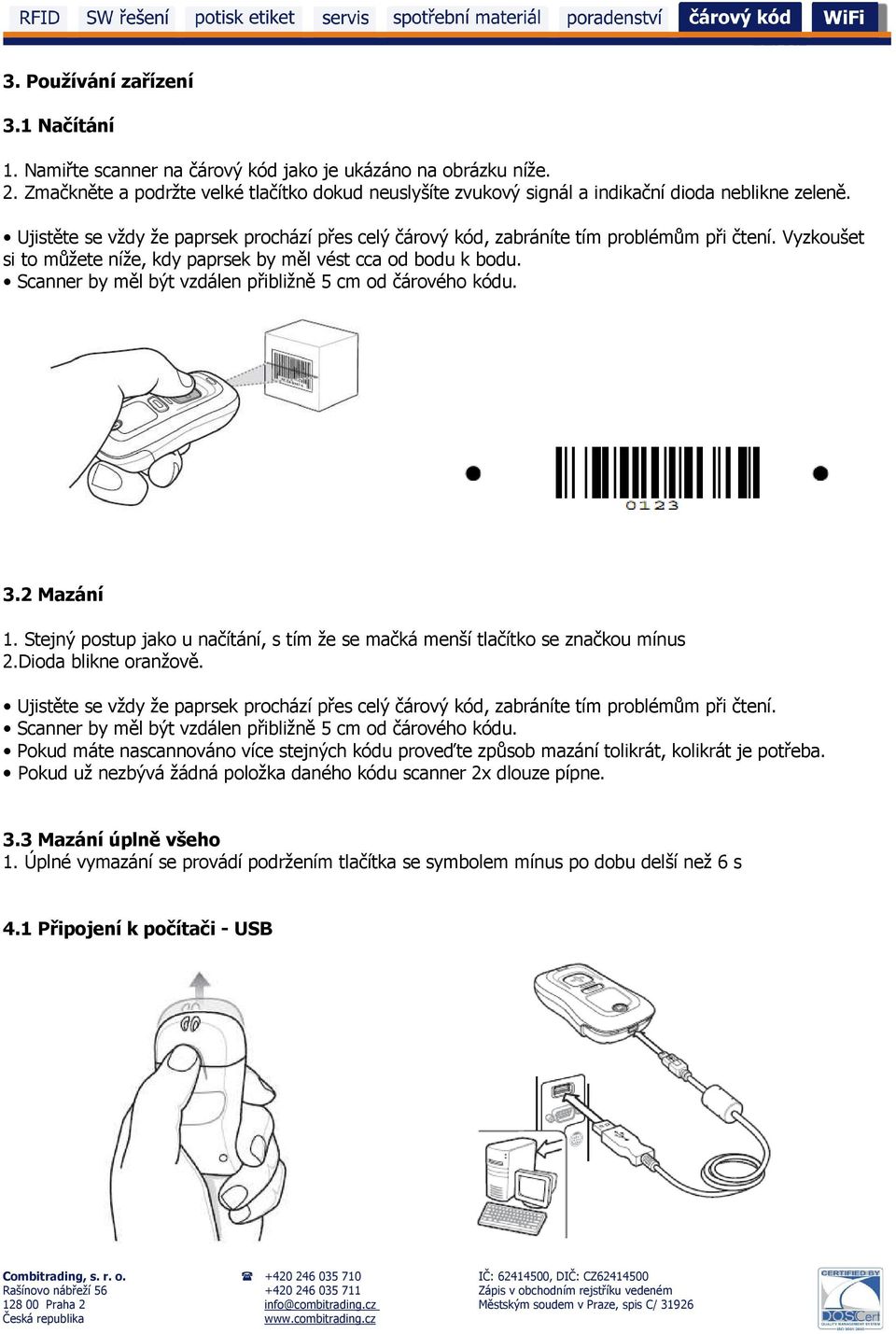

3 3. Používání zařízení 3.1 Načítání 1. Namiřte scanner na čárový kód jako je ukázáno na obrázku níže. 2. Zmačkněte a podržte velké tlačítko dokud neuslyšíte zvukový signál a indikační dioda neblikne zeleně. Ujistěte se vždy že paprsek prochází přes celý čárový kód, zabráníte tím problémům při čtení. Vyzkoušet si to můžete níže, kdy paprsek by měl vést cca od bodu k bodu. Scanner by měl být vzdálen přibližně 5 cm od čárového kódu. 3.2 Mazání 1. Stejný postup jako u načítání, s tím že se mačká menší tlačítko se značkou mínus 2.Dioda blikne oranžově. Ujistěte se vždy že paprsek prochází přes celý čárový kód, zabráníte tím problémům při čtení. Scanner by měl být vzdálen přibližně 5 cm od čárového kódu. Pokud máte nascannováno více stejných kódu proveďte způsob mazání tolikrát, kolikrát je potřeba. Pokud už nezbývá žádná položka daného kódu scanner 2x dlouze pípne. 3.3 Mazání úplně všeho 1. Úplné vymazání se provádí podržením tlačítka se symbolem mínus po dobu delší než 6 s 4.1 Připojení k počítači - USB

4 4.2 Připojení k počítači Bluetooth 1. Zmačkněte tlačítko + pro aktivaci skeneru. 2. Zmačkněte a držte tlačítko Bluetooth po dobu alespoň 5 sekund. Skener pípne a LED dioda Bluetooth se rozbliká. Zařízení je viditelné a připraveno k párování. 3. Vyhledejte na cílovém zařízení skener CS3070 a dejte ho přidat. 4. Pokud chcete použít párovací kód využijte následující číselné kódy a pak kód Enter.

5 5. Při úspěšném párování bude LED dioda Bluetooth blikat pomalu. (Při připojeném USB kabelu není párování povoleno, pokud chcete párování povolit, odpojte USB kabel) 6. Pro odpárování stiskněte a podržte tlačítko Bluetooth, dokud se funkce Bluetooth nevypne a tím i neodpáruje, LED dioda Bluetooth zhasne. 5. Zvuková a LED indikace Funkce Akce uživatele LED dioda Zvuková indikace Načtení kódu Zmačkněte tlačítko + Bliká zelená => svítí zelená Krátký vysoký tón Blikající zelená => Plně nabito Stav baterie Blikající oranžová => Méně než 8 Zmačkněte tlačítko + po dobu hodin provozu minimálně 15s Blikající červená => Méně než 1 Nic hodina provozu Vymazání kódu Zmačkněte tlačítko - Bliká oranžová => Svítí oranžová Krátký střední tón Položka vymazání neexistuje Nic Blikající oranžová => Svítí červená Dlouhý krátký krátký Vymazání všeho USB připojení Ochrana dat Bluetooth je zapnut (viditelný) Bluetooth spárován Bluetooth je mimo dosah Bluetooth znovu obnovil spojení Zmačkněte tlačítko - po uplynutí 3s po skenování Připojení skeneru k hostu Zmačkněte a držte tlačítka + a - po dobu minimálně 6 s Držte Bluetooth tlačítko po dobu minimálně 5s Nic Bliká oranžová => Svítí oranžová Blikající oranžová => Nabíjím Svítící zelená => Nabito Nic => Svítí oranžově Rychle blikající Bluetooth LED dioda Pomalu blikající Bluetooth LED dioda 2 dlouhé střední tóny Nízký vysoký Krátký dlouhý krátký Krátký Krátký nízký vysoký Nic Bluetooth LED je zhasnuta Krátký vysoký nízký Zmačkněte libovolné tlačítko Pomalu blikající Bluetooth LED dioda Krátký nízký vysoký 6. Řešení možných problémů Problém Možný problém Možný řešení Scanner nefunguje. Baterie jsou vybité. Vložte nové baterie. Zařízení je rozbité. Kontaktujte technickou podporu dodavatele. Čárový kód je poškozen. Zkuste jiný čárový kód. Scanner je příliš vzdálen či je moc blízko ke kódu Přibližte či oddalte scanner od čárového kódu. Scanner nenačítá či Změňte úhel skenování dokud není kód Skenujete pod špatným úhlem. neodečítá položky. dekódován. Skenujete nepodporovaný čárový kód, či takový, který je softwarově vypnut. Zkuste jiný čárový kód. Zkontrolujte že je daný kód softwarem podporován. Scanner zahájil přenos dat do počítače. Scanner nebude skenovat dokud je připojen k počítači. Odpojte ho a zkuste to znovu. Uložené informace se neodesílají do počítače. Indikační dioda bliká červeně. Komunikační kabel není zapojen pořádně. Komunikační software je špatně nastaven či není kompatibilní. Bluetooth není správně spárován Slabé baterie. Zkontrolujte zda je kabel správně zapojen do zařízení i počítače. Zkontrolujte dle návodu softwaru že je správně nastaven a že zařízení podporuje. Pokuste se znovu spárovat zařízení. Vyměňte baterie.
