1 Motorola MC65 návod k použití

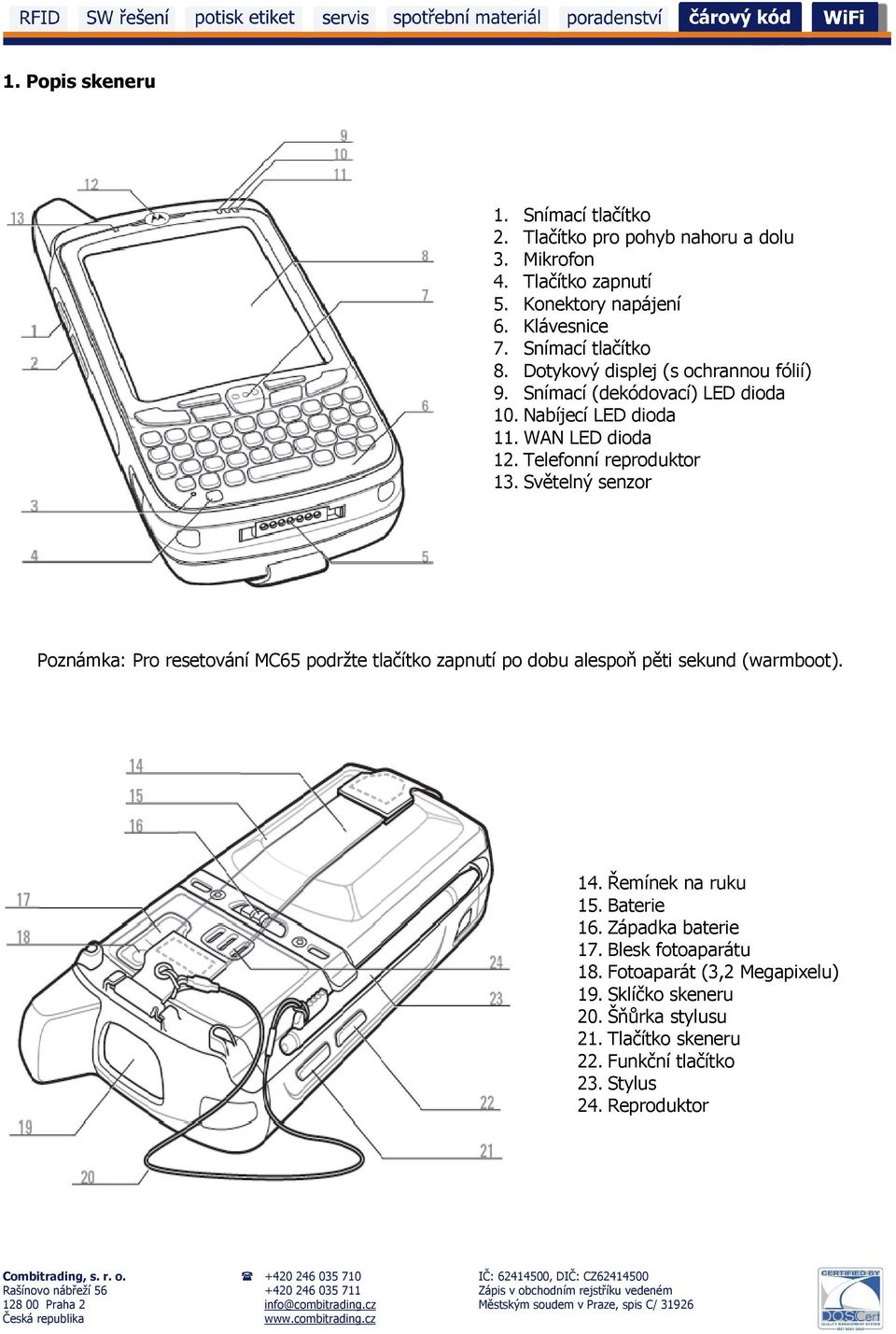

2 1. Popis skeneru 1. Snímací tlačítko 2. Tlačítko pro pohyb nahoru a dolu 3. Mikrofon 4. Tlačítko zapnutí 5. Konektory napájení 6. Klávesnice 7. Snímací tlačítko 8. Dotykový displej (s ochrannou fólií) 9. Snímací (dekódovací) LED dioda 10. Nabíjecí LED dioda 11. WAN LED dioda 12. Telefonní reproduktor 13. Světelný senzor Poznámka: Pro resetování MC65 podržte tlačítko zapnutí po dobu alespoň pěti sekund (warmboot). 14. Řemínek na ruku 15. Baterie 16. Západka baterie 17. Blesk fotoaparátu 18. Fotoaparát (3,2 Megapixelu) 19. Sklíčko skeneru 20. Šňůrka stylusu 21. Tlačítko skeneru 22. Funkční tlačítko 23. Stylus 24. Reproduktor

3 Numerická klávesnice Alfa-Numerická klávesnice 1. Přijmout hovor 2. Navigační tlačítko 3. Funkční tlačítko 4. Snímací tlačítko 5. Konec volání 6. Oranžové tlačítko 7. Podsvícení 8. Modré tlačítko 9. OK 10. Start menu Modré tlačítko: Použijte tlačítko pro přístup k modrým funkcím. Oranžové tlačítko: Použijte tlačítko pro přístup k sekundárním funkcím. (1 zmačknutí => alpha fce., 2 zmáčknutí => normální fce.) 2. Indikační LED diody Skenovací/Dekódovací LED dioda Nabíjecí LED dioda WAN LED dioda Skenovací/Dekódovací LED dioda - Červená = skenování aktivní - Zelená = kód byl úspěšně dekódován - Upozornění na zprávu Nabíjecí LED dioda - Pomalu blikající oranžová = baterie se nabíjí - Svítící oranžová = baterie nabita - Rychle blikající oranžová = chyba nabíjení WAN LED dioda - Zelená = Rádio aktivní

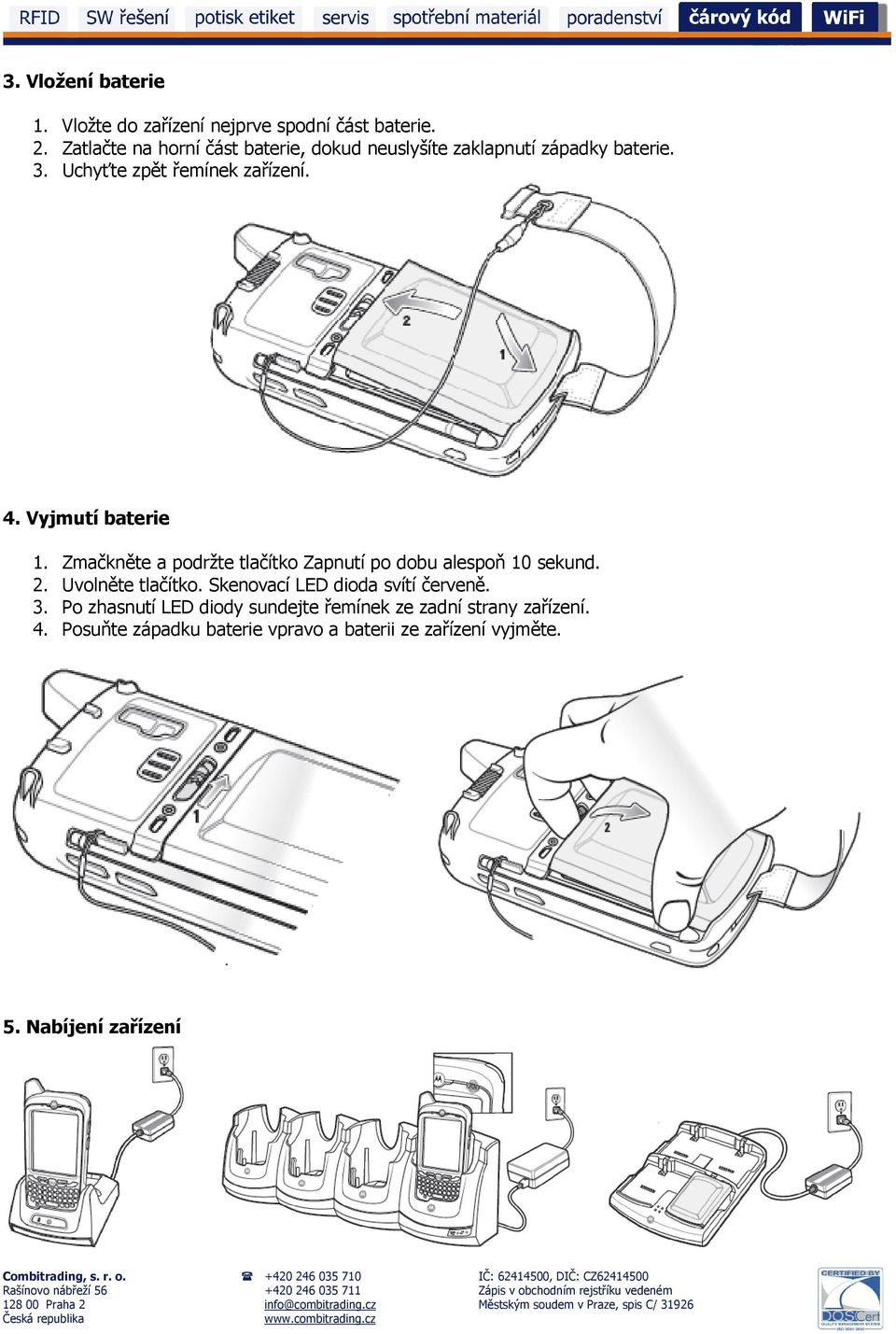

4 3. Vložení baterie 1. Vložte do zařízení nejprve spodní část baterie. 2. Zatlačte na horní část baterie, dokud neuslyšíte zaklapnutí západky baterie. 3. Uchyťte zpět řemínek zařízení. 4. Vyjmutí baterie 1. Zmačkněte a podržte tlačítko Zapnutí po dobu alespoň 10 sekund. 2. Uvolněte tlačítko. Skenovací LED dioda svítí červeně. 3. Po zhasnutí LED diody sundejte řemínek ze zadní strany zařízení. 4. Posuňte západku baterie vpravo a baterii ze zařízení vyjměte. 5. Nabíjení zařízení

5 6. Připojení k počítači 7. Vložení paměťové karty (Micro SD) 1. Sundejte řemínek ze zadní strany zařízení a zvedněte gumovou krytku. 2. Odemkněte držák SIM karty a zvedněte ho vzhůru. (viz obrázek) 3. Odemkněte držák microsd karty a zvedněte ho vzhůru. (viz obrázek) 4. Vložte microsd kartu do držáku.

6 5. Zavřete držák microsd karty. 6. Uzamkněte držák microsd karty do původní polohy. (viz obrázek) 8. Vložení SIM karty 1. Vsuňte SIM kartu do držáku tak, jak lze vidět na obrázku níže. 2. Uzavřete držák SIM karty. 3. Ujistěte se, že je SIM karta ve správné pozici a v rovině. 4. Uzamkněte držák SIM karty do jeho původní polohy. 9. Krycí fólie Symbol doporučuje užívat fólii k minimalizaci opotřebení displeje zařízení. 1. Ochranu proti škrábnutí 2. Trvalé psaní a dotykový povrch s dotykovým cítěním 3. Zmírnění prudkého světla 4. Ochrana vypadá stále jako nová 5. Rychlá a snadná instalace

7 10. Správné snímání čárového kódu 11. Vyhněte se extrémním úhlům při používání zařízení
