DATOVÝ SERVER ODOLNÉ PRŮMYSLOVÉ PC S ROZŠÍŘENOU TEPLOTNÍ ODOLNOSTÍ. Přehled průmyslových systémů. Odolný datový Server TANK-6000-C226

Transkript

1 Přehled průmyslových ů Průmyslová automatizace PC s velkým teplotním rozsahem, rozšířitelné Kompaktní velikost Montáž na DIN lištu Roadmap průmyslových ů 2014 MPM Team Série TANK-8 Dohledové pracoviště Datový server Série ECN Série ECW PC s velkým teplotním rozsahem, rozšířitelné Série DPRC Digital Signage Digital Signage player TANK-6000 Kompaktní velikost Série TANK-7 Série IDS Série uibx Odolný datový Server TANK-6000-C226 Velmi výkonný chipset Intel C226 s procesory Intel Xeon nebo Core i3 DATOVÝ SERVER Podporuje vzdálenou správu pomocí IEI iris 4 x LAN (2 SFP fiber combo porty) HDMI, VGA, 4x USB 3.0, 2x USB x 2.5 HDD/SSD Programovatelný OLED displej Odolný vestavný PC, který odolá teplotám -20~55 ( s SSD, s přístupem vzduchu) TANK-6000-C226 - aplikace Kontrola jakosti Vysoká rychlost zpracování dat Dohledové pracoviště vysokorychlostní zpracování obrazu ODOLNÉ PRŮMYSLOVÉ PC S ROZŠÍŘENOU TEPLOTNÍ ODOLNOSTÍ

2 Vývoj série TANK-7 Průmyslové PC se zvýšenou teplotní odolností s možností rozšíření o PCIe-mini karty TANK-760-HM86 pro dohled a do vozidel Procesor Intel Core i5-4400e 2.7 GHz nebo Intel Celeron 2000E 2.2 GHz Cfast, msata, 2x2.5" SATA 6Gb/s HDD/SSD Nové Podporuje tři nezávislé video-výstupy VGA, HDMI, DisplayPort TANK-700 Intel QM67 TANK-720 Intel H61 TANK-760 Intel HM86 2x RS-232/422/485, 2x CAN-bus, 6x USB, 8-bit DIO, 2x Gbps LAN, Wi-Fi 9 V~36 V DC input Podporuje IEI iris-2400 (kompatibilní s IPMI 2.0) Řídící centrum vozidla TANK-760-HM86 - aplikace Vývoj série TANK-8 Průmyslové PC se zvýšenou teplotní odolností s možností rozšíření o PCI/PCIe karty TANK-800 Intel ICH8M TANK-820 Intel H61 Nový TANK-860 Intel HM86 TANK-801 Intel Celeron TANK-860-HM86 Průmyslová automatizace TANK-860-HM86 - aplikace Velká flexibilita rozšiřujících slotů 2-slotový model: 2 x PCIe 16x, 1 x PCIe Mini slot 4-slotový model: 2 x PCIe 16x, 2 x PCI, 2 x PCIe Mini slot 6-slotový model: 1 x PCIe 16x, 2 x PCIe 4x, 3 x PCI, 2 x PCIe Mini slot Chipset Intel HM86 s procesory Intel Core čtvrté generace Prostor pro 2 x 2.5" SATA HDD splní nároky na vyšší úložnou kapacitu, Cfast, msata Průmyslová automatizace TANK-860 je určen pro použití v průmyslové automatizaci, proto nabízí několik možností rozšíření o PCI/PCIe sloty, které poskytují maximální flexibilitu pro instalaci přídavných karet. IPMI funkce pro vzdálenou správu a ovládání Tři nezávislé video-výstupy VGA, HDMI, DP 6x COM, 6x USB, 8-bit DIO, 2x LAN, Wi-Fi

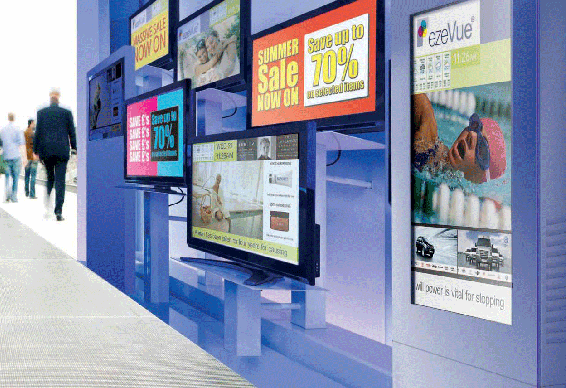

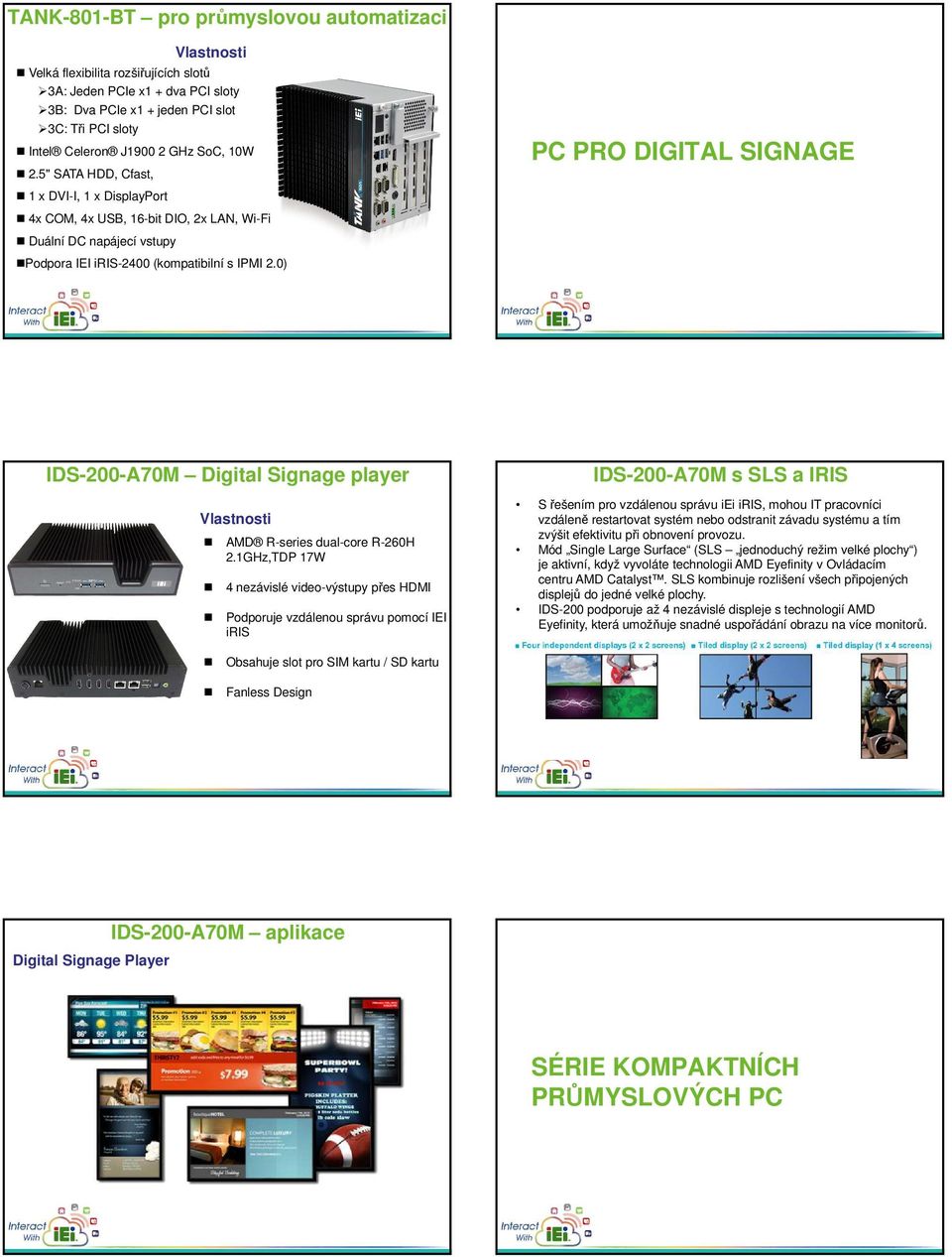

3 TANK-801-BT pro průmyslovou automatizaci Velká flexibilita rozšiřujících slotů 3A: Jeden PCIe x1 + dva PCI sloty 3B: Dva PCIe x1 + jeden PCI slot 3C: Tři PCI sloty PC PRO DIGITAL SIGNAGE Intel Celeron J GHz SoC, 10W 2.5" SATA HDD, Cfast, 1 x DVI-I, 1 x DisplayPort 4x COM, 4x USB, 16-bit DIO, 2x LAN, Wi-Fi Duální DC napájecí vstupy Podpora IEI iris-2400 (kompatibilní s IPMI 2.0) IDS-200-A70M Digital Signage player IDS-200-A70M s SLS a IRIS AMD R-series dual-core R-260H 2.1GHz,TDP 17W 4 nezávislé video-výstupy přes HDMI Podporuje vzdálenou správu pomocí IEI iris S řešením pro vzdálenou správu iei iris, mohou IT pracovníci vzdáleně restartovat nebo odstranit závadu u a tím zvýšit efektivitu při obnovení provozu. Mód Single Large Surface (SLS jednoduchý režim velké plochy ) je aktivní, když vyvoláte technologii AMD Eyefinity v Ovládacím centru AMD Catalyst. SLS kombinuje rozlišení všech připojených displejů do jedné velké plochy. IDS-200 podporuje až 4 nezávislé displeje s technologií AMD Eyefinity, která umožňuje snadné uspořádání obrazu na více monitorů. Obsahuje slot pro SIM kartu / SD kartu Fanless Design IDS-200-A70M aplikace Digital Signage Player SÉRIE KOMPAKTNÍCH PRŮMYSLOVÝCH PC

4 uibx-230-bt Ultra kompaktní průmyslové PC ve fanless provedení CPU Intel Celeron N GHz 7.5W SoC 1 x 2.5'' SATA 6Gb/s HDD/SSD DDR3L SO-DIMM pro nízkou spotřebu energie, max8 GB VGA, RS-232, 3x USB 2.0, 1x USB 3.0, 1x GbELAN ECN-380-QM87 CPU Intel Core i5-4400e 2.7 GHz nebo Celeron 2000E 2.2 GHz Tři nezávislé video-výstupy1x VGA, 2x HDMI 2x 2.5'' SATA 6Gb/s HDD/SSD, obsahuje pozici pro jeden vyměnitelný HDD/SSD 2x RS-232, 4x USB 2.0, 2x USB 3.0, 2x GbELAN, Wi-Fi 9-36V DC, široký rozsah pro DC vstup Funkce IPMI pro vzdálenou správu a management DRPC-120-BT montáž na DIN lištu Funkce Intel Atom E GHz PRŮMYSLOVÉ PC NA DIN LIŠTU 1 x 2.5'' SATA HDD/SSD Podpora DDR3L 1.35V SO-DIMM Sériové, CAN-bus a digital I/O rozhraní s ochrannou izolací Programovatelný OLED displej 16-bit digitální I/O (8-bit inputs/outputs) Podporuje IEI iris-2400 Automatizace výroby Pro vysoké přepětí ESD v prostředí automatizačním, poskytuje DRPC-120 izolované digitální I/O, CAN-bus a sériové komunikační porty, aby se zabránilo chybě u. Díky podpoře vzdálené správy iris, s podporou funkce vzdáleného KVM, vám umožní aktualizovat nastavení u v reálném čase. DRPC-120-BT - aplikace ROADMAP

5 Rozšířená teplotní odolnost, robustní PC Multimediální IPC Rozšířená teplotní odolnost, robustní PC TANK-101B Intel D525 Intel D455 kompaktní PC TANK-700 Intel QM67 PCIe-mini karet TANK-800 Intel D525 PCI/PCIe-mini karet TANK-600 Intel D2550 Intel N2600 větší množství sériových portů TANK-720 Intel Q67 PCIe-mini karet TANK-820 Intel H61 PCI/PCIe-mini karet TANK-760 Intel HM86 PCIe-mini karet podpora iris-2400 TANK-860 Intel HM86 PCI/PCIe-mini karet podpora iris-2400 TANK-801 Intel Celeron J1900 PCI/PCIe-mini karet podpora iris-2400 Multimediální IPC IOPS-H61 Intel H61 OPS řešení ECN-680A-H61 Intel H61 Více video výstupů IDS-H61 Intel H61 Digital Signage player ECN-780-Q67 Intel Q67 Více video výstupů IDS-200-A70M AMD R-series R-260H iris-2400 remote management IDS-210-SE AMD G-series Dual 4K displej podpora iris druhá polovina roku 2014 druhá polovina roku Kompaktní velikost ECW-281B-N270 Intel Atom N " Embedded ECN-581A-QM57 Intel QM57 EPIC Embedded IBX-530B-N270 Intel Atom N270 Mikro PC Kompaktní velikost ECW-281B-D525 Intel Atom D " Embedded ECN-360A-D2550 Intel Atom D2550 EPIC Embedded uibx-200-vx800b VIA VX800 Mikro PC ECW-281B-D2550 Intel Atom D " Embedded ECN-360A-HM65 Intel HM65 EPIC Embedded uibx-210-cv Intel Atom N2600 Mikro PC ECW-281B-BT Intel Bay Trail 3.5" Embedded ECN-380-QM87 Intel QM87 EPIC Embedded uibx-230-bt Intel Celeron N2930 Mikro PC Datový server a PC pro montáž na DIN/stěnu Data Server Vertical Market TANK-6000 Intel workstation chipset C226 podpora iris DRPC-100-CV Intel Atom N2600 řešení na DIN lištu ISS-330-ULT Intel ULT SoC 4 GbE LAN řešení pro dohledové pracoviště DRPC-120-BT Intel Atom E3845 iris-2400 remote management řešení na DIN lištu SBOX-100-QM87 Intel QM87 podpora iris Námořní certifikace IRS-100 Intel QM87/ BT Podpora iris Řešení pro vlaky H 2014 druhá polovina roku Internet of Things začíná s LCD produkty z řady IEI Intelligence IoT panelový PC pro lehký průmysl IoT panelový PC pro těžký průmysl IoT Lékařský panelový PC Panelové PC IEI IoT pro lehký průmysl AFOLUX 3 generace* Série PPC-F Série pro námořnictvo Série DM-F Série POC-W22A *15 a výše s možností využití iris

6 Vývoj série AFOLUX AFOLUX Gen2 PPC Multifunkční panelové PC AFOLUX Gen3 PPC IoT interaktivní panelové PC AFOLUX 3 generace produktový Roadmap W22 W19 Intel BT AFL3-W22A-BT Fanless Intel Haswell AFL3-W22B-H81 Intel Celeron J1900 Quad Core 2.0 GHz, Intel Core i5/i3/pentium CPU, 2 x DDR3L SODIMM až 8GB 2 x DDR3 UDIMMs až 16GB Webcam, RFID, Čtečka karet a čár. kódů Webcam, RFID, Čtečka karet a čár. kódů Intel Skylake AFL3-W22C-SL Fanless AFOLUX PPC Ekonomické HMI zařízení W7 ~21.5 flat Multi-touch displej LED indikace v těle PPC LED BAR IEI technologie Light Fanless Kompaktní velikost s rámečkem tenkým pouhé 2mm Méně šroubů pro snadnější instalaci Modulární rozšíření: čtečka čárových kódů/rfid/webcam/čtečka karet atd W15 AFL3-17A-BT Intel Core i5/i3/pentium CPU, 2 x DDR3 UDIMMs až 16GB Webcam, RFID, Čtečkakaret a čár. kódů AFL3-W15A-BT Intel Celeron J1900 Quad Core 2.0 GHz, 2 x DDR3L SODIMM až 8GB Webcam, RFID, Čtečka karet a čár. kódů AFL3-17B-H81 Intel Core i5/i3/pentium CPU, 2 x DDR3 UDIMMs až 16GB Webcam, RFID, Čtečkakaret a čár. kódů AFL3-W15B-H81 Intel Core i5/i3/pentium CPU, 2 x DDR3 UDIMMs až 16GB Webcam, RFID, Čtečkakaret a čár. kódů AFL3-17C-SL AFL3-W15C-SL 5.7"~W19 all-in-one panelové PC Zaoblené plastové tělo Dostupnost : FY 2006 Dostupnost : FY 2010 Dostupnost : FY W7 AFL3-12A-BT Intel Celeron J1900 Quad Core 2.0 GHz, DDR3L on-board 2GB Webcam, RFID, Čtečkakareta čár. kódů AFL3-W07A-BT Intel Celeron N2807 Dual Core 1.58 GHz, DDR3L on-board 2GB RFID AFL3-12C-SL AFL3-W07A multimediální terminál Říjen HD 1024 x 600, vysoká svítivost 500 nits Fanless s dual-core Intel Celeron N2807 processor 1.58 GHz/2.16 GHz DDR3L on-board 2GB (4GB v rámci projektu) Snadná montáž a symetrický vzhled s 2 mm tenkým rámečkem 36mm 2mm Slide cover 7 generace (Gen 7) grafiky od Intelu a media encode/decode engine pro H.264, MPEG2, MVC, VC-1, WMV9 a VP8 formáty *Windows 8Dvojnásobný 6707 grafický výkon DMark2001 Pouze dva šrouby drží pevný zadní kryt, po jehož oddělání se dostanete ke snadné a rychlé montáži disku, PCIemini karty a dalších komponent. TRADIČNÍ Malá velikost a jednoduchá aktualizace výkonu AFL-W07A-N26 výřez AFL3 PPC Intel Atom Processor Intel Celeron N2807 dual N2600 dual core 1.6 GHz) core 1.58 GHz Výřezový nástavný rám Snadná aktualizace výkonu Tato tabulka shrnuje zlepšení procesorů řady Bay Trail proti svému předchůdci. Procesor AFL-W07A-N26 Intel Atom Processor N2600 (1M Cache, 1.6 GHz) Výrobní technologie 32-nm 22-nm AFL3-W07A-BT Intel Celeron Processor N2807 (1M Cache, až 2.16 GHz) Technologie paměti DDR3 800 až 2GB DDR3L-1333 on-board 2GB (4GB v rámci projektu) Dotyková vrstva Technologie panelu 3H 4-wire odporová dotyková vrstva 6H PCAP dotykova vrstva s funkcí multi-touch Rozlišení WVGA 800 x 480 HD 1024 x 600 Pozorovací úhly 140º / 110º 150º / 145º Požadované napájení 9~28V DC 9~30V DC IP krytí IP64 IP65 přední /IPx1 zadní rozměry 226 x 140 x x 127 x 38 Panelové PC IEI IoT pro těžký průmysl

7 Panelové PC IEI IoT pro těžký průmysl Průmyslové monitory a panelové PC s plochým rámečkem s krytím IP65. Kompaktní velikost pro montáž kamkoliv Bezproblémová montáž s 8mm ultra tenkým rámečkem Technologie PCAP s ochranou proti poškrábáni a tvrdostí 6H~7H Display Monitor Fanless PPC High Performance PPC (1) Představení rodiny produktů DM-F DM-F Monitor 12 /15 /17 /22 /24 PPC-F BT PanelovéPC 12 /15 /17 PPC-F H81 PanelovéPC 15 /17 /22 /24 Robustní monitory pro těžký průmysl Q3, 2014 DM-F24A FHD W24 Odporová dotyková vrstva 9-36V DC, -10 C ~ 50 C W22 DM-F22A FHD Odporová Odporový dotyková vrstva 9-36V DC, -20 C ~ 60 C 19 DM-190GS DM-F17A Odporová dotyková vrstva 17 DM-170GS 9-36V DC, -20 C ~ 60 C Design pro maximální využití Ultra tenký design o42% lehčí,o 33% tenčí ochranný kryt kabelů DM-F15A DM-150G Bohaté IO rozhraní Flexibilní výběr IO: VGA/DP/HDMI, volitelně DVI-D Široký rozsah DC napájení 9~36 VDC napájení pro zvýšení efektivity při integraci 15 DM-150GS DM-F15A Odporová dotyková vrstva 9-36V DC, -20 C ~ 60 C Fyzické a softwarové OSD ovládání 12 DM-121GXS DM-F12A Odporová dotyková vrstva 9-36V DC, -20 C ~ 60 C W24 Panelové PC pro těžký průmysl Q3/Q4, 2014 PPC-F24A-H81 PPC-F22A-H81 IP65, Intel H81, před-instalovány 4GB RAM PCAP/odporový touchscreen AC/DC napájecí adaptér W22 (2) Představení rodiny produktů PPC-F 19 PPC-5190A-H61 PPC-F17A-H81 PPC-F15A-H81 IP65, Intel H81, před-instalovány 4GB RAM PCAP/odporový touchscreen AC/DC napájecí adaptér PPC-5170A-H61 PPC-5150A-H61 PPC-5152-D525 IP64, Fanless Intel Atom D525 Odporový touchscreen ANSI C1D2 PPC-F17B-BT PPC-F15B-BT IP65, Intel Celeron Processor J1900 před-instalovány 2GB RAM PCAP/ odporový touchscreen PPC-F12A-BT IP65, Intel Celeron Processor J1900 před-instalovány 2GB RAM PCAP/odporový touchscreen

8 Design pro maximální využití PPC-FxxA-BT 1. Kompaktní Fanless řešení PPC-FxxA-BT Intel Celeron Quad-core J1900 SoC 2GHz/2.41GHz 2. Škálovatelne řešení PPC-FxxA-H81 ChipsetIntel H81 s až65w procesory Intel 4 generace PPC-FxxA-H81 Vestavěný AC/24VDC napájecí adaptér v PPC-FxxA-H81 Napájení 9-36V DC v modelu PPC-FxxA-BT Flexibilní rozšíření Rozšíření o 2 x PCIe-mini karty pro přídavné funkce, například WiFi, msata, kapčurovací karta, 3.75G modul atd. Produkty IEI IoT pro lodní dopravu PPC-F15A-H81 PPC-5150 PPC-FxxA-BT Ultra tenký design Pouze 65mm, 40% hloubky PPC-5150 (PPC-FxxA-H81) Pouze 1U, 60% hloubky PPC-3712 (PPC-FxxA-BT) Robustní a moderní design Plochá obrazovka s krytím IP65 Produkty IoT pro lodní dopravu Panelové PC Monitory Embedded Box S12A -plné krytí IP67 -Fanless Intel 945GSE S19A-QM87 -Krytí IP66 zepředu, IP22 zezadu -Intel QM87 Core i5 -Ochrana izolací S19M -Krytí IP66 zepředu, IP22 zezadu - 2 x VGA/2 x DVI/ 3x BNC -Funkce PIP -Redundantní izolované AC/DC napájení SBOX-100-QM87 -Intel QM87 Core i5 -Ochrana izolací S24A-QM87 -Krytí IP66 zepředu, IP22 zezadu -Intel QM87 Core i5 -ochrana izolací S24M -Krytí IP66 zepředu, IP22 zezadu - 2 x VGA/2 x DVI/ 3x BNC -Funkce PIP -Redundantní izolované AC/DC napájení Panelové PC IEI IoT pro zdravotnictví Q3 14 POC-W22A-H81 vlastnosti produktu 4. Generace procesorů Intel Core i5/i3 nebo Pentium Tenké tělo Stylový vzhled Snadné postavení Modulární periférie, integrované řešení pro zdravotnictví IP65 Anti-bakteriální povrch IPX1 POC-W22A- H81 Volitelně vnitřní baterie pro krizový provoz - až 30 min. Technologie iei iris umožňuje vzdálenou správu Prostor pro uchycení kabelů Design bez šroubů Tenký design 17,5 mm v nejtenčím místě

9 Modulární informační Bez-kabelový modul 3-in-1 (IC karty / magnetické karty / snímač otisků prstů) 2 mega-pixelová kamera s ochranným krytem a mikrofonem. ZABRÁNĚNÍ RIZIKA NÁHLÉHO VYPNUTÍ SYSTÉMU Novinka POC-W22A s 54W záložní baterií podporuje až 30 minut provozu u bez připojení do elektrické sítě. Důvodem je předejití krizové situace, jako je například vytrhnutí kabelu napájecího adaptéru. Baterie poskytne dostatečnou ochranu u před jeho vypnutím. Interní 54W baterie LED indikátor Výdrž 30 minut Sluchátko Li-ion 3700mAh, 14.8V OSD tlačítka Zabudované RFID (EM nebo Mifare) Ruční modul 1. 1D/2D čtečka čárových kódů 2. Světlo na čtení Vyhrazené místo pro umístění baterie Vzdálená diagnostika odstranění problémů Pomocí iris vyřešíte až 85% nastalých problémů! Ordinace Vzdálená aktualizace BIOSu Vzdálené obnovení u Vzdálené KVM + virtuální média Záloha Out-off-band Pokoj pacientů IT konzola Sesterna Diagnostická místnost Ordinace Pohotovost
