1 Bronislav Musil OBSAH Vývoj architektury INTEL Vývoj architektury AMD Vývoj architektury INTEL Novinky dalších výrobců PC a periférií Vývoj architektury Intel Vývoj architektury Intel

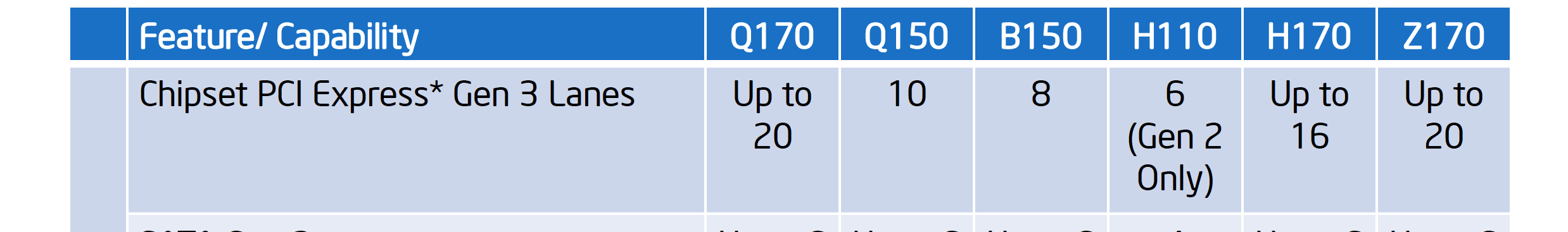

2 Srovnání Intel série 8/9 versus 100 Vyšší výkon a větší flexibilita vstupů a výstupů Vybavení Haswell čipsetů C226 Q87 H81 QM87 HM86 ULT CPU LGA1150 LGA1150 LGA1150 BGA1364 BGA1364 BGA1168 PCIe 3.0 (CPU) Up to 1x16, Up to 1x16, Up to 1x16, 1X16 1X16 2x8, 1x8 2x4 2x8, 1x8 2x4 2x8, 1x8 2x4 2x4 Display port Max DIMMs Max Memory Size 32 GB 32 GB 16 GB 16 GB 16 GB 16 GB SATA SATA USB USB PCIe 2.0 ( PCH ) AHCI Yes Yes Yes Yes Yes Yes RAID Yes Yes No Yes No Yes Intel AMT Yes Yes No Yes No No Výběr čipsetů Skylake pro průmyslové aplikace Intel Bay Trail Platforma Intel Celeron Processor 807 / 847 / 1007U Intel Atom Processor D2xxx / N2xxx/ Z2xxx SoC platforma (System on chip - 2 čipy v 1 čipu) 22 nm výrobní technologie NEW: Quad Core CPU s Intel Turbo Burst Technology NEW: Intel Graphics Gen7 s podporou DX 11 NEW: Podpora více OS Win8 / 8.1 / Android Bay Trail SoC Vypočetní výkon 3D grafický výkon Zvýšení Zvýšení Intel Bay Trail Platforma Cedar Trail Bay Trail Cherry Trail Willow Trial Vývoj architektury AMD Low Power Bay Trail-T Atom Z3xxx SDP 2 / 2,2 W Mobile Bay Trail-M Pentium N3xxx / Celeron N2xxx TDP 4,5 / 7,5 W Desktop Bay Trail-D Pentium J2xxx / Celeron J1xxx TDP 10 W Embedded & Automotive Bay Trail-I Atom E3xxx TDP 5 až 10 W

3 Vývoj architektury AMD Klíčové funkce AMD R-Série Série AMD Radeon HD 7000G Rozlišení až 4k x 30 Hz Display Port 1.2, DVI a HDMI Volitelná konfigurace až 4 nezávislých displejů (telestěny 1x4 a 2x2) 2D Akcelerace 3D Akcelerace DirectX 11 OpenCL 1.1 OpenGL 4.2 UVD 3.2 (hardwarový video decoder) VCE 1.0 (hardwarová podpora kódování) Konfigurace AMD R-Série Platforma G-série AMD ekabini APU Slučuje CPU+GPU+NB Dual-core a quad-core, 2MB sdílené L2 cache Podpora DirectX 11.1 DDR V & 1.25V, Podpora ECC Podpora 2 nezávislých displejů Podpora DisplayPort 1.2, DVI, HDMI 1.4a Integrované VGA Integrované edp nebo 18bpp single channel LVDS UVD 4.2 (hardwarový video decoder) VCE 2.0 (hardwarová podpora kódování) Nižší TDPs (9 ~ 25 W) Konfigurace AMD G-Série

4 Vyztužení IEI využívá výztuhy pro větší pevnost hlavně karet plné délky 4 DIMM sloty u full-sizekaret IEI zvyšuje kapacitu pamětí u PICMG 1.3 karet zmenšením prostoru pro chladič V V V V Slot PCIe/104 typ 2 IEI využívá nejnovější technologii standardu PCIe/104 msata IEI poskytuje mini PCIe sloty s podporou msata Vestavěný kontrolér IEI navrhlo mnoho funkcí nastavených přes vestavný čip bez jumperů. idp(iei interní Display Port) IEI připravilo pro své desky interní konvertor na VGA, HDMI, DVI-D nebo LVDS Provedení bez jumperů IEI roadmapa - Sandybridge IEI roadmapa - Sandybridge Podpora Ivybridge procesorů

5 IEI roadmapa - Ivybridge IEI roadmapa - Cedar Trail IEI roadmapa - Haswell pro Desktop a Workstation IEI roadmapa - Haswell mobilní IEI roadmapa - Bay Trail IEI roadmapa - AMD

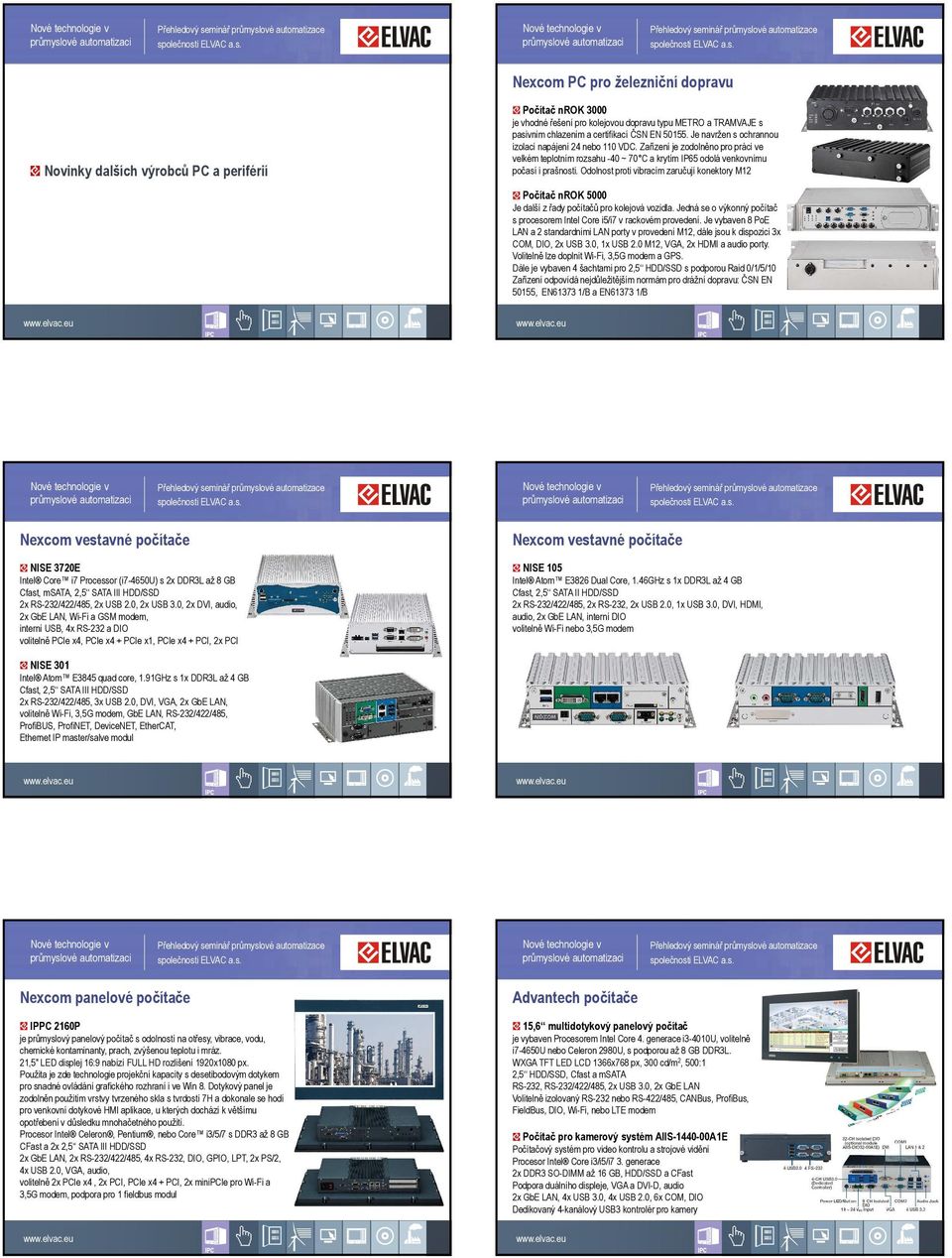

6 Nexcom PC pro železniční dopravu Novinky dalších výrobců PC a periférií Počítač nrok 3000 je vhodné řešení pro kolejovou dopravu typu METRO a TRAMVAJE s pasivním chlazením a certifikací ČSN EN Je navržen s ochrannou izolací napájení 24 nebo 110 VDC. Zařízení je zodolněno pro práci ve velkém teplotním rozsahu -40 ~ 70 C a krytím IP65 odolá venkovnímu počasí i prašnosti. Odolnost proti vibracím zaručují konektory M12 Počítač nrok 5000 Je další z řady počítačů pro kolejová vozidla. Jedná se o výkonný počítač s procesorem Intel Core i5/i7 v rackovém provedení. Je vybaven 8 PoE LAN a 2 standardními LAN porty v provedení M12, dále jsou k dispozici 3x COM, DIO, 2x USB 3.0, 1x USB 2.0 M12, VGA, 2x HDMI a audio porty. Volitelně lze doplnit Wi-Fi, 3,5G modem a GPS. Dále je vybaven 4 šachtami pro 2,5 HDD/SSD s podporou Raid 0/1/5/10 Zařízení odpovídá nejdůležitějším normám pro drážní dopravu: ČSN EN 50155, EN /B a EN /B Nexcom vestavné počítače NISE 3720E Intel Core i7 Processor (i7-4650u) s 2x DDR3L až 8 GB Cfast, msata, 2,5 SATA III HDD/SSD 2x RS-232/422/485, 2x USB 2.0, 2x USB 3.0, 2x DVI, audio, 2x GbE LAN, Wi-Fi a GSM modem, interní USB, 4x RS-232 a DIO volitelně PCIe x4, PCIe x4 + PCIe x1, PCIe x4 + PCI, 2x PCI Nexcom vestavné počítače NISE 105 Intel Atom E3826 Dual Core, 1.46GHz s 1x DDR3L až 4 GB Cfast, 2,5 SATA II HDD/SSD 2x RS-232/422/485, 2x RS-232, 2x USB 2.0, 1x USB 3.0, DVI, HDMI, audio, 2x GbE LAN, interní DIO volitelně Wi-Fi nebo 3,5G modem NISE 301 Intel Atom E3845 quad core, 1.91GHz s 1x DDR3L až 4 GB Cfast, 2,5 SATA III HDD/SSD 2x RS-232/422/485, 3x USB 2.0, DVI, VGA, 2x GbE LAN, volitelně Wi-Fi, 3,5G modem, GbE LAN, RS-232/422/485, ProfiBUS, ProfiNET, DeviceNET, EtherCAT, Ethernet IP master/salve modul Nexcom panelové počítače IPPC 2160P je průmyslový panelový počítač s odolností na otřesy, vibrace, vodu, chemické kontaminanty, prach, zvýšenou teplotu i mráz. 21,5" LED displej 16:9 nabízí FULL HD rozlišení 1920x1080 px. Použita je zde technologie projekční kapacity s desetibodovým dotykem pro snadné ovládání grafického rozhraní i ve Win 8. Dotykový panel je zodolněn použitím vrstvy tvrzeného skla s tvrdostí 7H a dokonale se hodí pro venkovní dotykové HMI aplikace, u kterých dochází k většímu opotřebení v důsledku mnohačetného použití. Procesor Intel Celeron, Pentium, nebo Core i3/5/7 s DDR3 až 8 GB CFast a 2x 2,5 SATA III HDD/SSD 2x GbE LAN, 2x RS-232/422/485, 4x RS-232, DIO, GPIO, LPT, 2x PS/2, 4x USB 2.0, VGA, audio, volitelně 2x PCIe x4, 2x PCI, PCIe x4 + PCI, 2x minipcie pro Wi-Fi a 3,5G modem, podpora pro 1 fieldbus modul Advantech počítače 15,6 multidotykový panelový počítač je vybaven Procesorem Intel Core 4. generace i3-4010u, volitelně i7-4650u nebo Celeron 2980U, s podporou až 8 GB DDR3L. WXGA TFT LED LCD 1366x768 px, 300 cd/m 2, 500:1 2,5 HDD/SSD, Cfast a msata RS-232, RS-232/422/485, 2x USB 3.0, 2x GbE LAN Volitelně izolovaný RS-232 nebo RS-422/485, CANBus, ProfiBus, FieldBus, DIO, Wi-Fi, nebo LTE modem Počítač pro kamerový systém AIIS A1E Počítačový systém pro video kontrolu a strojové vidění Procesor Intel Core i3/i5/i7 3. generace 2x DDR3 SO-DIMM až 16 GB, HDD/SSD a CFast Podpora duálního displeje, VGA a DVI-D, audio 2x GbE LAN, 4x USB 3.0, 4x USB 2.0, 6x COM, DIO Dedikovaný 4-kanálový USB3 kontrolér pro kamery

7 Winmate ATEX terminály Monitor do výbušného prostředí R15L600-65FTE je určen pro použití v prostředí s nebezpečím výbuchu jako je chemický, potravinářský a farmaceutický průmysl a pro drsné pracovní podmínky, jako jsou rafinerie, ropné plošiny, těžba ropy a plynu při pracovních teplotách -20 ~ 60 C. Jedná se o jiskrově bezpečný 15 monitor s pětivodičovou odporovou dotykovou obrazovkou ELO v kvalitním nerezovém provedení s krytím IP65 a velmi tenkém designu, který je certifikován pro zónu Plyn 1 / 2. Class 1 Division 2, Group A,B,C,D, T4, ISA , CSA C22.2 No.213-M1987, CSA 22.2 No , FCC IEC , Jiskrově bezpečný produkt "I IEC , Zařízení s typem ochrany "n Panelový počítač do výbušného prostředí R15ID3S-65FTE je stejně jako výše uvedený monitor vybaven 15 odporovým nebo kapacitním dotykovým displejem s rozlišením 1024x768 px. Bezventilátorový počítač je v nerezovém provedení s krytím IP65. Srdcem tohoto počítače je procesor Intel Atom Dual Core N2600 1,6 GHz s podporou až 4 GB DDR3 RAM pamětí a SSD diskem. K dispozici jsou M12 konektory GbE LAN, 2x USB, RS-232 (volitelně RS-422/485) a napájení 9 ~ 36 VDC. Winsonic monitory full IP67 Monitor s krytím IP67 a poměrem stran 4:3 7CH2316-UN40L0 Je vybaven M12 konektory pro připojení VGA, audia a napájení 23,1 LCD displej s LED podsvitem a rozlišením 1600 x 1200 px může být osazen ochranným sklem nebo odporovým, kapacitním, infrared nebo SAW touchscreenem Monitor s krytím IP67 a poměrem stran 16:9 7CH2405-WH25L0 Je vybaven M12 konektory pro připojení VGA, DVI, HDMI, audia a napájení 24 LCD displej s LED podsvitem a rozlišením Full HD 1920 x 1080 px může být osazen ochranným sklem nebo odporovým, kapacitním, infrared nebo SAW touchscreenem Winsonic rackové monitory Rackový monitor s poměrem stran 4:3 RM2007-UN40L0 Je vybaven standardními konektory VGA, audia a napájení 20,1 LCD displej s LED podsvitem a rozlišením 1600 x 1200 px může být osazen odporovým, kapacitním, nebo SAW touchscreenem Rackový monitor s poměrem stran 16:9 7CH2405-WH25L0 Je vybaven standardními konektory pro připojení VGA, DVI, HDMI, audia a napájení 24 LCD displej s LED podsvitem a rozlišením Full HD 1920 x 1080 px může být osazen ochranným sklem nebo odporovým, kapacitním, infrared nebo SAW touchscreenem Displeje Austin Hughes 2U LCD/KB konzola formátu 2U s malou zástavbovou hloubkou RKP2417e disponuje dvěma šuplíky, jedním pro 17" LCD displej 1280x1024 px a druhý pro klávesnici s touchpadem. Každý z těchto dvou šuplíků (LCD a Klávesnice) je nezávisle vysouvatelný a díky možnosti unikátního otočení LCD lze displej sledovat otevřený přes zavřené rozvaděčové dveře, což oceníte u aplikací, kde je neustále potřeba sledovat data. 40" Průmyslový monitor s LED podsvícením a rozlišením Full HD 1080p NAP-W40 se vyznačuje robustní konstrukcí s krytím IP65 zepředu, disponuje zabudovanými reproduktory, funkcí PIP a picture by picture a nechybí ani dálkové ovládání. Napájení volitelně přes 24 VDC nebo 48 VDC adapter. Standardní vstupy VGA, DVI-D a HDMI, S-Video a RCA Raritan Dominion KX III je vlajková loď RARITAN enterprise KVM-over-IP přepínačů, který poskytuje 1, 2, 4 nebo 8 uživatelům vzdálenou správu na BIOS-úrovni pro 8, 16, 32 nebo 64 serverů v jednom přepínači. Podporuje připojení VGA, DVI, HDMI, DisplayPort, USB i PS/2, audio a virtuální média. Má implementováno AES & FIPS šifrování, CAC autentifikace a IPv6 síťování. Nástroj Raritan Universal Virtual Media umožňuje správcům vzdáleně provádět úkoly, jako je instalace softwaru, přenos souborů a zálohování dat. Zákazníci mohou kontrolovat a spravovat servery operativně a bezpečně prostřednictvím svých mobilních zařízení, přes bránu Raritan CommandCenter. Jedná se o funkce, díky kterým se omezí výjezdy do datového centra. KX III je další generací verze KX přepínačů, kde se díky modernímu designu hardwaru podařilo zvýšit výpočetní výkon a kapacitu dat proti předchozímu modelu KX II. KX III poskytuje KVM-over-IP přístup pro správu výpočetní techniky a velmi výkonný přístup k IP pro přenášené aplikace. NSI klávesnice a polohovací zařízení Průmyslová multifunkční USB gumová klávesnice s integrovaným trackbalem, podsvícením a krytím IP67 NSI RKCT92 Nabízí nejvyšší kvalitu zpracování nutnou pro průmyslové a vojenské použití, dlouhý chod kláves a rovnoměrné LED podsvícení, kdy každá klávesa je podsvícená zvlášť. Podsvícení je volitelnou funkcí, stejně tak jsou k dispozici verze desktopové nebo pro montáž do panelu. Mechanismus Integrovaného laserového trackballu s průměrem kuličky 25 mm si mohou díky možnosti odšroubování montážního prstence uživatelé snadno čistit sami. Klávesnice je vyrobena z kaučukové gumy, která je vhodná všude tam, kde životnost ohrožuje koroze, prašnost a podobné agresivní prostředí. S touto vlastností souvisí vysoký stupeň ochrany klávesnice IP67.

8 NSI klávesnice a polohovací zařízení Trackball F50 pro vojenské a letecké aplikace Je speciální polohovací zařízení navržené pro provoz v extrémně náročných podmínkách, kde je vyžadována spolehlivost, robustnost a odolnost proti nárazu. Unikátní hliníková konstrukce poskytuje výbornou rázovou pevnost a splňuje elektrické stínění. Vysoce kvalitní nerezové provedení zajišťují pevné a přesné ovládání kurzoru. Trackball je vybaven patentovanou anti-vibrační technologií, která zajišťuje přenos pohybů kuličky pouze v případě, že je v kontaktu s lidskou rukou. Průmyslové krytí IP65 zaručuje vynikající odolnost před okolními vlivy (písek, prach, vlhkost, koroze). Splňuje vojenské standardy MIL-STD-461F, DO160F a MIL-STD-810E. Volitelné HALO LED osvětlení pro použití v kritických světelných podmínkách. Vstupy přepínače umožňující připojení vlevo, uprostřed a vpravo. Připojení PS/2, USB nebo zákaznické řešení RS232, RS422. Trackball F50 může být konfigurován jako modulární sestava s třemi integrovanými spínači. Možnost zákaznického rozložení modulu jako alternativních umístění montážních otvorů a konfigurace přepínačů. AIRACOM ATEX Smartphone Innovation Chytrý telefon s OS android s certifikací ATEX pro zónu 1/21 a krytím IP67-3,2 480x320 px dotykový displej s kapacitní technologií procesor quadcore MT6589 (1,2 GHz), RAM 1 GB - provozní teplota -20 ~ 60 C - GPRS, UMTS, EDGE, HSPA, - Bluetooth 4.0, Wi-Fi b/g/n - 5 Mpx kamera s bleskem - slot pro micro SD kartu až 32 GB - podpora 2 SIM karet - čtečka čárových kódů a podpora NFC technologie - Sensory Accelerace, vlhkosti, teploty, barometrického tlaku a elektronický kompas O Společnosti Děkujeme Vám za pozornost Hasičská 53, Ostrava - Hrabůvka Czech Republic Phone: info@elvac.eu Web:
