1 Představení notebooku Uživatelská příručka

2 Copyright 2009 Hewlett-Packard Development Company, L.P. Bluetooth je ochranná známka příslušného vlastníka a užívaná společností Hewlett- Packard Company v souladu s licencí. Logo SD je obchodní známka příslušného vlastníka. Důležité informace o produktu Tato uživatelská příručka popisuje funkce, kterými je vybavena většina modelů. Může se stát, že některé funkce nebudou ve vašem počítači k dispozici. Informace uvedené v této příručce se mohou změnit bez předchozího upozornění. Jediné záruky na produkty a služby společnosti HP jsou výslovně uvedeny v prohlášení o záruce, které je každému z těchto produktů a služeb přiloženo. Žádná ze zde uvedených informací nezakládá další záruky. Společnost HP není zodpovědná za technické nebo redakční chyby ani za opomenutí vyskytující se v tomto dokumentu. První vydání: Duben 2009 Číslo dokumentu:

3 Upozornění o bezpečnosti VAROVÁNÍ! Abyste snížili riziko úrazů způsobených teplem nebo přehřátí počítače, nepokládejte si počítač na klín a neblokujte větrací otvory. Používejte počítač výhradně na rovném tvrdém povrchu. Dejte pozor, aby proudění vzduchu nebránil jiný pevný povrch, jako například tiskárna, ani měkký povrch, například polštáře, silné pokrývky či šaty. Do kontaktu s kůží nebo měkkým povrchem, jako jsou polštáře, silné pokrývky nebo šaty, nesmí přijít za provozu ani adaptér střídavého proudu. Počítač a adaptér střídavého proudu splňují limity pro teplotu uživateli přístupných povrchů, které jsou definovány v mezinárodním standardu pro bezpečnost zařízení informačních technologií (IEC 60950). iii

4 iv Upozornění o bezpečnosti

5 Obsah 1 Identifikace hardwaru 2 Komponenty Displej... 2 Horní komponenty... 3 Ukazovací zařízení... 3 Kontrolky... 3 Tlačítka, spínač a reproduktory... 5 Klávesy... 6 Komponenty na přední straně... 8 Komponenty na pravé straně... 9 Komponenty na levé straně Komponenty na spodní straně Antény pro bezdrátovou komunikaci Další hardwarové součásti Štítky Rejstřík v

6 vi

7 1 Identifikace hardwaru Pro zobrazení seznamu hardwaru instalovaného v počítači vyberte Počítač > Řídicí centrum > YaST > Informace o hardwaru. 1

8 2 Komponenty Displej POZNÁMKA: Váš počítač se může od obrázku v této kapitole mírně lišit. Komponenta Popis (1) Vestavěný vypínač displeje Vypne displej, pokud displej zavřete a počítač je zapnutý. (2) Vestavěný mikrofon Zaznamenává zvuk. (3) Kontrolka webové kamery (jen vybrané modely) Svítí: Webová kamera se používá. (4) Webová kamera (jen vybrané modely) Zaznamenává audio a video a snímá statické fotografie. 2 Kapitola 2 Komponenty

9 Horní komponenty Ukazovací zařízení Komponenta Popis (1) TouchPad Slouží k přesunutí ukazatele, výběru nebo aktivaci položek na obrazovce. (2) Levé tlačítko zařízení TouchPad Používá se stejně jako levé tlačítko externí myši. (3) Oblast posunování zařízení TouchPad Posouvá nahoru a dolů. (4) Pravé tlačítko zařízení TouchPad Používá se stejně jako pravé tlačítko externí myši. Kontrolky POZNÁMKA: Váš počítač se může od obrázku v této kapitole mírně lišit. Horní komponenty 3

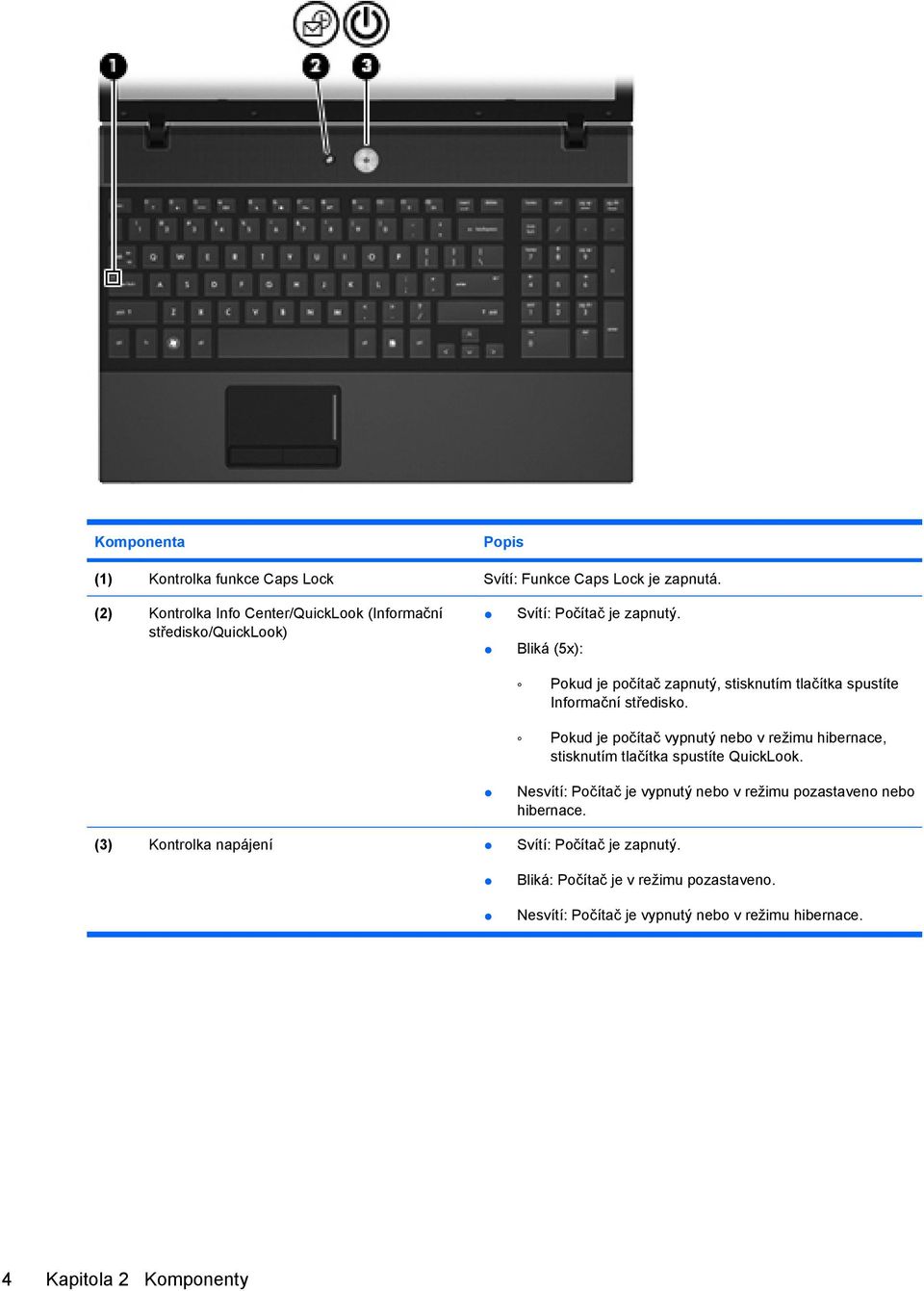

10 Komponenta Popis (1) Kontrolka funkce Caps Lock Svítí: Funkce Caps Lock je zapnutá. (2) Kontrolka Info Center/QuickLook (Informační středisko/quicklook) Svítí: Počítač je zapnutý. Bliká (5x): (3) Kontrolka napájení Svítí: Počítač je zapnutý. Pokud je počítač zapnutý, stisknutím tlačítka spustíte Informační středisko. Pokud je počítač vypnutý nebo v režimu hibernace, stisknutím tlačítka spustíte QuickLook. Nesvítí: Počítač je vypnutý nebo v režimu pozastaveno nebo hibernace. Bliká: Počítač je v režimu pozastaveno. Nesvítí: Počítač je vypnutý nebo v režimu hibernace. 4 Kapitola 2 Komponenty

11 Tlačítka, spínač a reproduktory POZNÁMKA: Váš počítač se může od obrázku v této kapitole mírně lišit. Komponenta Popis (1) Reproduktory (2) Reprodukují zvuk. (2) Vypínač interního displeje Vypne displej, pokud displej zavřete a počítač je zapnutý. (3) Tlačítko Info Center/QuickLook (Informační středisko/quicklook) Spustí Informační středisko nebo QuickLook. (4) Tlačítko napájení Pokud je počítač vypnutý, stisknutím tlačítka počítač zapněte. Pokud je počítač zapnutý, stisknutím tlačítka počítač vypněte. Pokud je počítač v režimu pozastaveno, krátce stiskněte tlačítko; režim pozastaveno se ukončí. Pokud je počítač v režimu hibernace, krátce stiskněte tlačítko; režim hibernace se ukončí. Pokud počítač přestane reagovat a funkce vypnutí operačního systému nefungují, vypněte počítač přidržením tlačítka napájení po dobu alespoň 5 sekund. Pokud chcete získat více informací o nastavení napájení a jeho změně, vyberte položku Počítač > Řídicí centrum > Systém > Správa napájení. Horní komponenty 5

12 Klávesy POZNÁMKA: Použijte obrázek, který nepřesněji odpovídá vašemu počítači. Komponenta Popis (1) Klávesa esc Při stisknutí v kombinaci s klávesou fn zobrazí informace o systému. (2) Klávesa fn Stisknutím v kombinaci s funkční klávesou nebo klávesou esc lze vykonat často používané systémové funkce. (3) Funkční klávesy Stisknutím v kombinaci s klávesou fn lze aktivovat často používané systémové funkce. (4) Klávesy vestavěné číselné klávesnice Lze ji používat stejně jako klávesy externí číselné klávesnice při stisknutí kombinace s klávesami fn a num lk. 6 Kapitola 2 Komponenty

13 Komponenta Popis (1) Klávesa esc Při stisknutí v kombinaci s klávesou fn zobrazí informace o systému. (2) Klávesa fn Stisknutím v kombinaci s funkční klávesou nebo klávesou esc lze vykonat často používané systémové funkce. (3) Funkční klávesy Stisknutím v kombinaci s klávesou fn lze aktivovat často používané systémové funkce. (4) Klávesy integrované číselné klávesnice Lze ji používat stejně jako klávesy externí číselné klávesnice. Horní komponenty 7

14 Komponenty na přední straně Komponenta Popis (1) Kontrolka jednotky Bliká tyrkysově: Jednotka pevného disku nebo optická jednotka pracuje. (2) Spínač bezdrátového připojení Zapíná a vypíná funkci bezdrátového připojení, vlastní bezdrátové připojení však nevytváří. POZNÁMKA: Pro vytvoření bezdrátového připojení musíte připojení nastavit nebo se připojit. (3) Kontrolka bezdrátového připojení Modrá: Je zapnuto integrované bezdrátové zařízení, například zařízení pro bezdrátovou síť WLAN nebo zařízení Bluetooth. Oranžová: Všechna bezdrátová zařízení jsou vypnuta. (4) Čtečka mediálních karet Podporuje následující formáty doplňkových digitálních karet: Memory Stick (MS) Memory Stick Pro (MSP) Karta MultiMediaCard (MMC) Karta MultiMediaCard 4.2 (MMC Plus, včetně MMC Plus HC) Karta Secure Digital (SD) Memory Card Karta Secure Digital High Capacity Memory Card (SDHC) Karta Secure Digital High Speed (SDHS) Memory Card Karta xd-picture Card (XD) Karta xd-picture Card (XD) typ H Karta xd-picture Card (XD) typ M (5) Zásuvka zvukového výstupu (pro sluchátka) Slouží k připojení doplňkových aktivních stereofonních reproduktorů, sluchátek, náhlavní soupravy nebo televizního zvukového signálu. POZNÁMKA: Pokud ke sluchátkové zásuvce připojíte zařízení, reproduktory počítače budou deaktivovány. (6) Zásuvka zvukového vstupu (pro mikrofon) Slouží k připojení mikrofonu náhlavní sady s mikrofonem, stereofonního nebo monofonního mikrofonu. 8 Kapitola 2 Komponenty

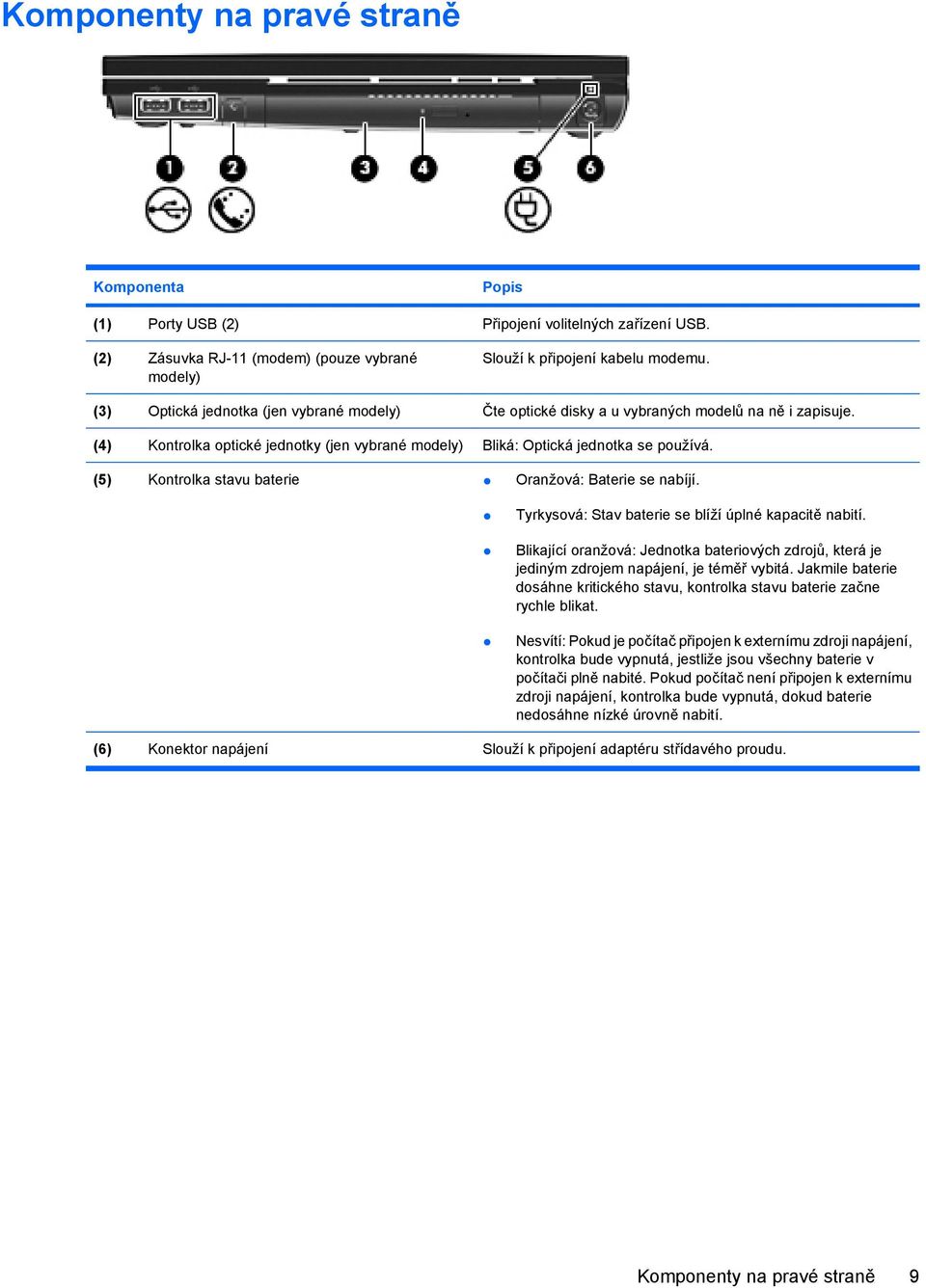

15 Komponenty na pravé straně Komponenta Popis (1) Porty USB (2) Připojení volitelných zařízení USB. (2) Zásuvka RJ-11 (modem) (pouze vybrané modely) Slouží k připojení kabelu modemu. (3) Optická jednotka (jen vybrané modely) Čte optické disky a u vybraných modelů na ně i zapisuje. (4) Kontrolka optické jednotky (jen vybrané modely) Bliká: Optická jednotka se používá. (5) Kontrolka stavu baterie Oranžová: Baterie se nabíjí. Tyrkysová: Stav baterie se blíží úplné kapacitě nabití. Blikající oranžová: Jednotka bateriových zdrojů, která je jediným zdrojem napájení, je téměř vybitá. Jakmile baterie dosáhne kritického stavu, kontrolka stavu baterie začne rychle blikat. Nesvítí: Pokud je počítač připojen k externímu zdroji napájení, kontrolka bude vypnutá, jestliže jsou všechny baterie v počítači plně nabité. Pokud počítač není připojen k externímu zdroji napájení, kontrolka bude vypnutá, dokud baterie nedosáhne nízké úrovně nabití. (6) Konektor napájení Slouží k připojení adaptéru střídavého proudu. Komponenty na pravé straně 9

16 Komponenty na levé straně Komponenta Popis (1) Slot pro karty ExpressCard Podporuje volitelné karty ExpressCard. (2) Zásuvka pro bezpečnostní kabel Slouží k připojení doplňkového bezpečnostního kabelu k počítači. POZNÁMKA: Tento bezpečnostní kabel slouží jako odrazující prvek; neoprávněnému použití nebo krádeži však zcela zabránit nedokáže. (3) Zásuvka pro síť (RJ-45) Slouží k připojení síťového kabelu. (4) Ventilátor Umožňuje proudění vzduchu k ochlazení vnitřních komponent. POZNÁMKA: Z důvodu chlazení interních komponent a zabránění jejich přehřátí se ventilátor počítače spouští automaticky. Zapínání a vypínání interního ventilátoru během normálního používání počítače je tedy normální. (5) Port externího monitoru Slouží k připojení externího monitoru VGA nebo projektoru. (6) Port HDMI Slouží k připojení doplňkového zařízení HDMI (7) Porty USB (2) Připojení volitelných zařízení USB. 10 Kapitola 2 Komponenty

17 Komponenty na spodní straně Komponenta Popis (1) Uvolňovací západky baterie (2) Slouží k uvolnění baterie z bateriové pozice. (2) Bateriová pozice Je v ní uložena baterie. (3) Ventilátor Umožňuje proudění vzduchu k ochlazení vnitřních komponent. POZNÁMKA: Z důvodu chlazení interních komponent a zabránění jejich přehřátí se ventilátor počítače spouští automaticky. Zapínání a vypínání interního ventilátoru během normálního používání počítače je tedy normální. Komponenty na spodní straně 11

18 Antény pro bezdrátovou komunikaci Komponenta Popis (1) Antény WWAN (2)* (jen vybrané modely) Odesílá a přijímá signál bezdrátových zařízení v rozlehlé bezdrátové síti WWAN. (2) Antény sítě WLAN (2)* Odesílají a přijímají signál bezdrátových zařízení na místní bezdrátové síti (WLAN). *Antény jsou ukryté v počítači. Pro účely zajištění optimálního přenosu nezakrývejte oblasti antén. Chcete-li získat informace o směrnicích pro bezdrátová zařízení platných pro danou zemi nebo oblast, viz část Poznámky o předpisech, bezpečnosti a prostředí. Tyto směrnice jsou na disku User Guide (Uživatelské příručka), který byl dodán s vaším počítačem. 12 Kapitola 2 Komponenty

19 Další hardwarové součásti Komponenta Popis (1) Napájecí kabel* Slouží k připojení adaptéru střídavého proudu k napájecí zásuvce. (2) Baterie* Napájí počítač, pokud není připojen k externímu zdroji napájení. (3) Adaptér střídavého proudu, Převádí střídavý proud na stejnosměrný. *Jednotky bateriových zdrojů a napájecí kabely se mohou lišit v závislosti na oblasti a zemi použití. Další hardwarové součásti 13

20 3 Štítky Štítky na počítači poskytují informace, které jsou vhodné pro řešení problémů se systémem nebo k zajištění kompatibility počítače na cestách do zahraničí. Servisní štítek Uvádí důležité informace včetně následujících: Název produktu (1). Toto je jméno produktu, které je uvedeno na přední části vašeho notebooku. Výrobní číslo (s/n) (2). Toto je alfanumerické označení, které je unikátní pro každý produkt. Číslo dílu/číslo produktu (p/n) (3). Toto číslo poskytuje informaci o hardwarových komponentách počítače. Číslo dílu pomáhá servisnímu technikovi zjistit, které komponenty jsou zapotřebí. Popis modelu (4). Tento alfanumerický identifikátor potřebujete pro vyhledání dokumentace, ovladačů a podpory pro váš notebook. Záruční lhůta (5). Toto číslo uvádí záruční lhůtu vašeho počítače. Tyto informace si připravte, pokud chcete kontaktovat technickou podporu. Servisní štítek je upevněn na spodní straně počítače. Štítek se směrnicemi Obsahuje informace o směrnicích souvisejících s počítačem. Štítek s informacemi o předpisech se nachází na spodní straně počítače. Štítek s informacemi o souladu modemu Obsahuje informace o modemu a značky schválení vyžadované v některých zemích nebo oblastech, pro které byl modem schválen k použití. Tyto informace budete pravděpodobně potřebovat při cestách do zahraničí. Štítek s informacemi o souladu modemu je upevněn na spodní straně počítače. Štítky certifikace bezdrátové komunikace (pouze u vybraných modelů) obsahují informace o doplňkových bezdrátových zařízeních a značení schválení některých zemí nebo oblastí, pro které byla zařízení schválena k použití. Může se jednat o doplňkové zařízení pro přístup do bezdrátové místní sítě (WLAN) nebo zařízení Bluetooth. Pokud váš model počítače obsahuje jedno či více bezdrátových zařízení, s počítačem je dodáván jeden či více certifikačních štítků. Tyto informace budete pravděpodobně potřebovat při cestách do zahraničí. Informace o certifikaci pro bezdrátový přenos jsou umístěny na spodní straně počítače. 14 Kapitola 3 Štítky

21 Štítek SIM (modul identifikace odběratele) (jen vybrané modely) Poskytuje identifikátor ICCID (identifikátor karty s integrovaným obvodem) karty SIM.Tento štítek je umístěn na spodní straně počítače. Štítek se sériovým číslem modulu HP Mobile Broadband (jen vybrané modely) Obsahuje sériové číslo modulu HP Mobile Broadband. 15

22 Rejstřík A adaptér střídavého proudu, určení 13 antény WLAN, určení 12 antény WWAN, určení 12 B baterie, určení 13 bateriová pozice 11, 14 C cestování s počítačem štítek s informacemi o souladu modemu 14 štítky certifikace bezdrátové komunikace 14 Č číselná klávesnice, určení 6, 7 čtečka mediálních karet, určení 8 F funkční klávesy, určení 6, 7 I informace o směrnicích štítek se směrnicemi 14 štítek s informacemi o souladu modemu 14 štítky certifikace bezdrátové komunikace 14 J jednotky optické 9 K kabel, napájení 13 klávesa esc, určení 6, 7 klávesa fn, určení 6, 7 klávesy číselná klávesnice 6, 7 esc 6, 7 fn 6, 7 funkční 6, 7 komponenty antény pro bezdrátovou komunikaci 12 další hardware 13 dolní strana 11 horní 3 levá strana 10 pravá strana 9 přední strana 8 konektor, napájení 9 konektor napájení, určení 9 kontrolka bezdrátového připojení, určení 8 kontrolka funkce Caps Lock, určení 4 kontrolka Info Center/QuickLook (Informační středisko/quicklook), určení 4 kontrolka jednotky, určení 8 kontrolka napájení, určení 4 kontrolka optické jednotky, určení 9 kontrolka QuickLook/Info Center, určení 4 kontrolka stavu baterie, určení 9 kontrolka webové kamery, určení 2 kontrolky baterie 9 bezdrátové připojení 8 Caps Lock 4 Info Center/QuickLook (Informační středisko/ QuickLook) 4 jednotka 8 napájení 4 optická jednotka 9 QuickLook/Info Center (QuickLook/Informační středisko) 4 webová kamera 2 N napájecí kabel, určení 13 název a číslo produktu, počítač 14 O oblast posunování, TouchPad 3 oblast posunování zařízení TouchPad, určení 3 optická jednotka, určení 9 P port externího monitoru, určení 10 port pro monitor, externí 10 porty externí monitor 10 HDMI 10 USB 9, 10 porty USB, určení 9, 10 pozice baterie 11, 14 R reproduktory, určení 5 RJ-45 (síťová) zásuvka, určení 10 S sériové číslo, počítač 14 servisní štítek Rejstřík

23 slot pro karty ExpressCard, určení 10 sloty ExpressCard 10 součásti displej 2 spínač, bezdrátové připojení 8 Š štítek certifikace bezdrátové komunikace 14 štítek SIM 15 štítek s informacemi o souladu modemu 14 štítek s informací o sériovém čísle modulu HP Mobile Broadband 15 štítek WLAN 14 štítek zařízení Bluetooth 14 štítky Bluetooth 14 certifikace bezdrátové komunikace 14 HP Mobile Broadband 15 karta SIM 15 servisní štítek 14 směrnice 14 soulad modemu 14 WLAN 14 T tlačítka Informační středisko 5 napájení 5 QuickLook 5 TouchPad 3 tlačítka zařízení TouchPad, určení 3 tlačítko Info Center/QuickLook (Informační středisko/quicklook), určení 5 tlačítko napájení, určení 5 tlačítko QuickLook/Info Center (QuickLook/Informační středisko), určení 5 TouchPad, určení 3 V ventilátor, určení 10, 11 vestavěný mikrofon, určení 2 vypínač bezdrátového připojení, identifikace 8 vypínač interního displeje, určení 2, 5 W webová kamera, určení 2 Z západky, uvolnění baterie 11 zařízení WLAN 14 zásuvka pro bezpečnostní kabel, určení 10 zásuvka pro mikrofon (zvukový vstup) 8 zásuvka pro sluchátka (zvukový výstup) 8 zásuvka RJ-11 (modem), určení 9 zásuvka zvukového vstupu (pro mikrofon), určení 8 zásuvka zvukového výstupu (pro sluchátka), určení 8 zásuvky bezpečnostní kabel 10 RJ-11 (modem) 9 RJ-45 (síť) 10 zvukový vstup (pro mikrofon) 8 zvukový výstup (pro sluchátka) 8 U uvolňovací západky, baterie 11 uvolňovací západky baterie, určení 11 Rejstřík 17
