MTCE ovládací jednotka elektrokotle návod k instalaci a použití

Transkript

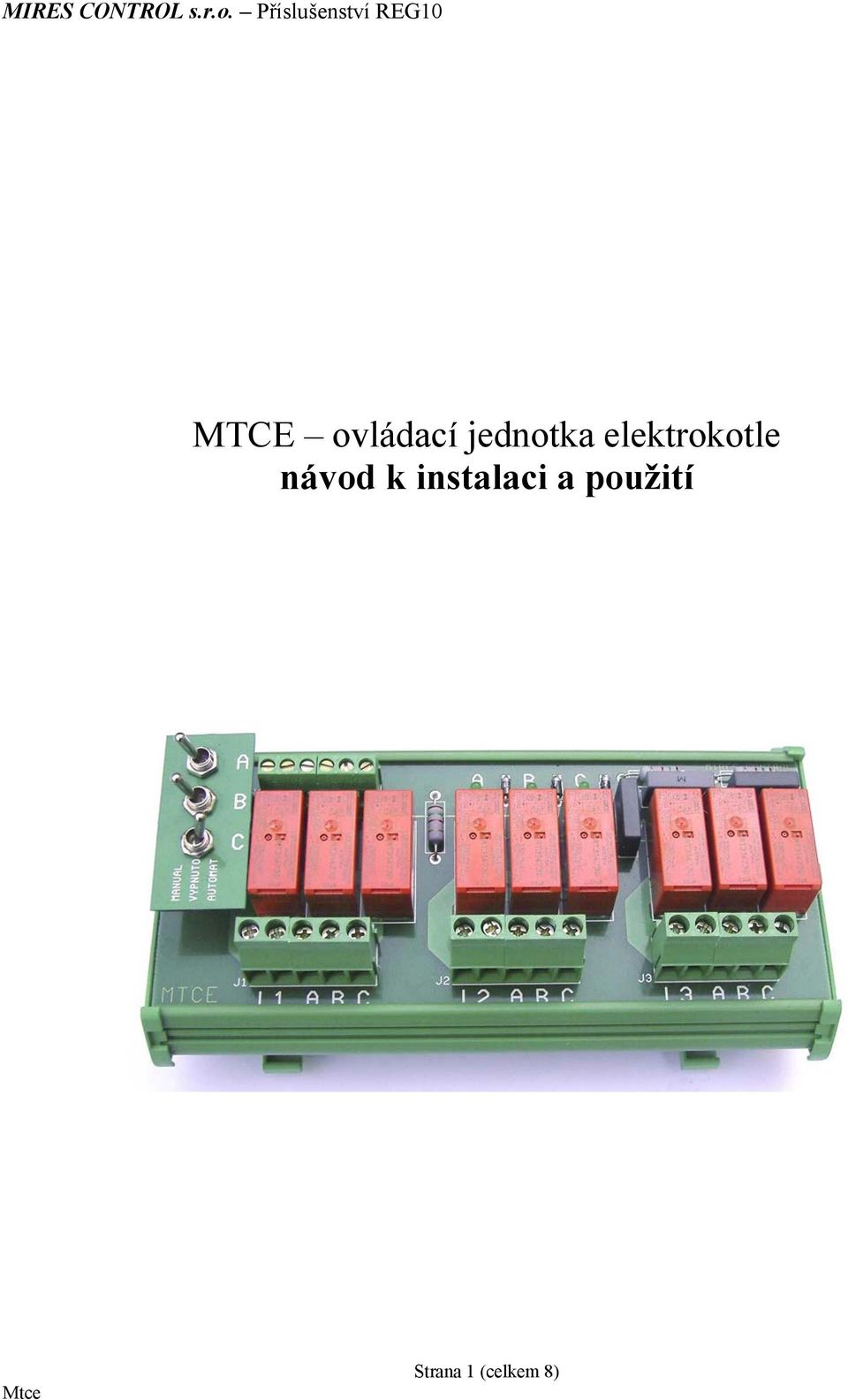

1 MIRES OTROL s.r.o. Příslušenství REG10 MTE ovládací jednotka elektrokotle návod k instalaci a použití Strana 1 (celkem 8)

2 MIRES OTROL s.r.o. Příslušenství REG10 Obsah: 1.0 Obecné vlastnosti ovládací jednotky MTE, určení výrobku Všeobecná upozornění Seznamte se s následujícími pokyny Preventivní bezpečnostní opatření Technické údaje Mechanické údaje Funkční údaje alení, skladování, manipulace, doprava, vybalení a kontrola alení a skladování Manipulace a doprava Vybalení a kontrola Instalace Mechanická montáž Elektrická montáž Elektrické připojení ovládací jednotky - obecné Detailní vyobrazení Elektrické připojení ovládací jednotky aplikace s řídící jednotkou REG Činnost přístroje Jištění elektrokotle a ovládací jednotky Možné chyby uživatele Údržba Servis Vyřazení/stažení přístroje z provozu, likvidace Záruční podmínky... 8 Strana 2 (celkem 8)

3 MIRES OTROL s.r.o. Příslušenství REG Obecné vlastnosti ovládací jednotky MTE, určení výrobku - Ovládací jednotka slouží k ovládání třech topných těles třífázového elektrokotle pro maximální zatížení 3x 4.5kW. - MTE je přizpůsobena pro montáž na DI lištu. - Ovládací jednotka je určena pro použití v prostorách obytných, obchodních a lehkého průmyslu (def. v ČS E ). 2.0 Všeobecná upozornění 2.1 Seznamte se s následujícími pokyny - Tato příručka je součástí výrobku a musí být uložena v blízkosti přístroje, aby byla k dispozici pro snadné a rychlé získání informací. - Přístroj není určen pro použití k jiným účelům, než jaké jsou popsány v obou částech návodu k použití a instalaci. - Přístroj se nesmí používat ve funkci bezpečnostního zařízení. - Před zahájením provozu překontrolujte rozmezí podmínek dané aplikace. 2.2 Preventivní bezpečnostní opatření - Provozovatel je povinen před uvedením ovládací jednotky do provozu stanovit oprávněné osoby pro její používání a čištění, tak aby byla zajištěna především bezpečnost osob a majetku. - Ovládací jednotku je možné používat jen k účelům, pro které je technicky způsobilá v souladu s podmínkami stanovenými výrobcem. - Samostatně mohou ovládací jednotku obsluhovat jen pracovníci tělesně a duševně způsobilí, starší 18-ti let, prokazatelně zaškoleni pro jeho obsluhu a seznámeni s návodem k používání, který musí být uložen na obsluze přístupném místě. - Obsluha je povinna provádět pravidelné vizuální kontroly stavu zařízení a zajistit jeho základní ošetření. - ezpečnostní značky, symboly a nápisy na zařízení je nutné udržovat v čistém stavu. Při jejich poškození nebo nečitelnosti je provozovatel povinen obnovit jejich stav v souladu s původním provedením. - Práce na elektrickém zařízení mohou provádět pouze pracovníci s odpovídající elektrotechnickou kvalifikací ve smyslu Vyhlášky ČÚP a ČÚ č. 50/1978 Sb. a seznámeni se zařízením v potřebném rozsahu. - Před připojením ovládací jednotky překontrolujte napájecí napětí. - evystavujte ovládací jednotku působení vody nebo vlhka a používejte ho výhradně v rámci předepsaných provozních podmínek. Zabraňte vlivu výrazného kolísání změn okolních teplot při vysoké atmosférické vlhkosti, aby nedocházelo ke kondenzaci vodních par v přístroji. - Před zahájením jakýchkoliv údržbářských prací odpojte veškeré elektrické přívody! - Ovládací jednotku nerozebírejte, veškeré připojení proveďte přes svorkovnice přístroje. - V případě poruchy nebo špatné funkce odešlete ovládací jednotku spolu s podrobným popisem vzniklé závady zpět distributorovi. - Ujistěte se, že přívody k servu, napájecí přívody a přívody od řídící jednotky jsou uloženy odděleně a dostatečně daleko od sebe, bez vzájemného křížení a bez souběžného vedení. - Při aplikaci v prostředí, kde může být zvýšená úroveň průmyslového rušení, použijte síťový filtr a přepěťové ochrany. 3.0 Technické údaje - apájení: 230V +/-15%. - Příkon pro spínání relé: 5V - Vstupy pro ovládání relé: 230V - Jištění silnoproudé části: max Výstupy pro spínání topných tyčí: max Stupeň znečištění dle ČS : I - Zařízení ochranné třídy dle ČS : II - Přepěťová kategorie umístění přístroje dle ČS : III 4.0 Mechanické údaje - Pouzdro: vana na DI lištu - Rozměry: 95x175x55 mm(vxšxh) - Hmotnost: 350g - Montáž: na lištu DI, šířka 10 modulů - Připojení: šroubovací svorkovnice do průřezu 2,5mm 2 a 4mm 2 - Stupeň krytí: IP20 - Provozní teplota: 0 až 55 - Provozní relativní vlhkost: 30 až 95% r.v. bez kondenzace - Skladovací teplota: -10 až admořská výška: 2000m Strana 3 (celkem 8)

4 MIRES OTROL s.r.o. Příslušenství REG10 - Ovládací jednotka je určena do prostředí definovaném ČS s následujícími vnějšími vlivy: 5 Prostory chráněné před atmosférickými vlivy s regulací teploty 5.0 Funkční údaje - Převod povelů z řídící jednotky na výkonové - Přepínání automatického nebo ručního řízení - Signalizace stavu 6.0 alení, skladování, manipulace, doprava, vybalení a kontrola 6.1 alení a skladování - Ovládací jednotku skladujte v původním obalu při teplotách od 10 do Ovládací jednotku vyndejte z obalu až před jejím použitím, zabráníte tím možnému poškození ovládací jednotky. - Obal je vyroben z recyklovaného papíru. uď jej odevzdejte organizaci zabývající se sběrem tohoto materiálu nebo jej vyhoďte do kontejneru pro sběr starého papíru. - Sáček, do kterého je ovládací jednotka zabalena a který zabraňuje jejímu poškrábání a zaprášení, je vyroben z polyetylénu (PE). Tento materiál lze ukládat na skládkách, aniž jeho rozkladné produkty kontaminují půdu nebo spodní vody a při jeho spalování ve spalovnách odpadků nevznikají toxické produkty. Tento sáček lze vyhodit do normálního odpadu. 6.2 Manipulace a doprava - S ovládací jednotkou manipulujte a dopravujte jí až do její instalace v originálním obalu. - Vyvarujte se pádům ovládací jednotky, úderům ovládací jednotkou nebo do ovládací jednotky. 6.3 Vybalení a kontrola - Po vybalení ovládací jednotku zkontrolujte, zda není fyzicky nebo jinak poškozena. - Poškozenou ovládací jednotku nepoužívejte. - Zkontrolujte označení na štítku, zda odpovídá objednaným požadavkům. 7.0 Instalace 7.1 Mechanická montáž Ovládací jednotka je v provedení pro montáž na DI lištu do rozvaděčů nebo do zařízení. Okolo ovládací jednotky doporučujeme ponechat dostatek prostoru pro připojení napájení, výstupů a ovládání. Ovládací jednotka musí být instalována na místě chráněném proti extrémním otřesům, nárazům, vodě, prašnosti, agresivním plynům a na místě, kde teplota a vlhkost okolního prostředí nepřesahují povolené provozní limity uvedené v technických údajích. 7.2 Elektrická montáž Ovládací jednotka je vybavena šroubovacími svorkovnicemi pro připojení ovládacích kabelů s průřezem vodiče do 2,5mm 2 a pro připojení silových kabelů pro elektrokotel s průřezem do 4,0mm 2. Před připojením vodičů se ujistěte, že napájecí síť je v souladu s požadavkem ovládací jednotky a připojovaného elektrokotle. K napájení použijte řádně jištěný a dimenzovaný přívod. Ovládací jednotku umístěte co nejdále od zdrojů rušivého elektromagnetického pole (např.: motory, stykače, relé, servopohony, solenoidy, frekvenční měniče). Ovládací jednotku doporučujeme chránit proti pulsnímu přepětí. Toho lze docílit dodržením následujících zásad: - oddělit napájení zátěží (výstupy ovládací jednotky) od vstupních povelů - v případě silného pole radiových vln, je třeba ovládací jednotku umístit do uzemněného kovového pouzdra - použití přepěťových ochran pro napájení a pro vstupy ovládací jednotky Ovládací jednotku MTE připojte přes bezpečnostní termostat, který zabrání přetopení soustavy a následným škodám! Strana 4 (celkem 8)

5 MIRES OTROL s.r.o. Příslušenství REG Elektrické připojení ovládací jednotky - obecné Princip automatického ovládání jednotlivých skupin elektrokotle. MTE Topení Topení PE ezpečnostní termostat Topení L PE MUL UTOMT VYPUTO Strana 5 (celkem 8)

6 MIRES OTROL s.r.o. Příslušenství REG Detailní vyobrazení Strana 6 (celkem 8)

7 MIRES OTROL s.r.o. Příslušenství REG Elektrické připojení ovládací jednotky aplikace s řídící jednotkou REG10 Venkovní teplota pro ekviterm. Regulační teplota teplota v topném systému. Ext. ovládání, HDO TE T1 apájení 12V /D PT PT PT PT Topná patrona Čerpadlo topného okruhu - 6 Řídící jednotka REG10 s programem kotlové kaskády. Lze použít i jiný řídící systém. 20 ezpečnostní termostat PE MTE L PE UTOMT VYPUTO MUL Topná patrona Topná patrona RS485 12V /D REG 10 OUT3 OUT4 OUT1 OUT Ovládací povely,, od řídícího systému Elektrokotel Strana 7 (celkem 8)
