PLOTY SILVADEC: MONTÁŽNÍ NÁVOD a ÚDRŽBA MONTÁŽ A KALKULACE POŽADOVANÝCH DÍLŮ

Transkript

1 PLOTY SILVADEC: MONTÁŽNÍ NÁVOD a ÚDRŽBA DŘÍVE, NEŽ ZAČNETE S INSTALACÍ, PŘEČTĚTE SI POZORNĚ POKYNY Neinstalujte plot v místě, kde by se sloupky z lakovaného hliníku mohly snadno poškodit (poškrábat). Horní upevňovací profil Uzávěry sloupků Ploty Silvadec jsou určené ke svislému použití. Nejsou konstruované na nepřetržitou zátěž ani pro použití jako kotvícího bodu. Záruka se vztahuje pouze na plotový systém Silvadec Ukončov ací profil Středové upevnění Záruka se nevztahuje na sloupky smontované s exotickými prkny Silvadec nebere odpovědnost za škody způsobené chybnou montáží plotového systému Silvadec v důsledku nedodržení montážního návodu a záruka není v takovém případě uznána Ukončov ací profil Podpěra sloupku MONTÁŽ A KALKULACE POŽADOVANÝCH DÍLŮ Prkna Upevňovací podpěry sloupků se nesmí použít pro sloupky vyšší než 1,25 m. UPOZORNĚNÍ: Dříve, než přikročíte ke zkracování sloupků před jejich usazením, mějte na paměti, že sloupek je vždy vyšší než prkna naskládaná na sebe. Je DŮLEŽITÉ zajistit, aby mezi ukončením sloupku a nejvyšším prknem zůstala 1,5cm mezera. Počítejte rovněž s tím, že horní lišta (povinná) přidá ještě 1,4 cm a středová lišta dalších 2,5 mm. A. SLOUPEK S PODPĚROU B. SLOUPEK S BETONOVOU PATOU Počet prken Požadovaná konečná výška Výška sloupků Počet prken Požadovaná konečná výška Výška sloupků 1,240 m 1,8 m 8 1,20 m 1,24 m 12 1,80 m 2,315 m 0,515 m Délky plotových prken: 1,483 m 1,783 m. Instalace se liší v závislosti na délce, kterou si zvolíte, viz A. a B. A) Montáž sloupků pomocí upevňovacích podpěr B) Montáž sloupků s betonovou patou MATERIÁL A NÁSTROJE POTŘEBNÉ PRO INSTALACI vodováha provázek svinovací metr kotvy M12 a vruty (doporučují se kotvy pro zábradlí) po 4 ks na podpěru tužka (volitelné) palička (volitelné) inbus M8 montáž provádí 2 osoby použijte tučný beton, beton s pískem v poměru 1:2,5 Pro délky prken 1,783 m uvažte mezi 2 body provázek 1,80 m(+-5mm) Pro délky prken 1,483 m provázek 1,50m (+-5mm) Tento rozměr mezi dvěma sloupky se musí dodržet, aby plotová prkna měla vůli pro rozpínání a smršťování. MATERIÁL A NÁSTROJE POTŘEBNÉ PRO INSTALACI ruční vrták provázek zahradní hrabičky (volitelné) vodováha svinovací metr palička (volitelné)

2 A) Montáž sloupků pomocí upevňovacích podpěr Podpěry sloupků důrazně doporučujeme připevňovat na rovnou a celistvou betonovou desku o síle nejméně 20 cm. Zkontrolujte rovnost betonové desky. Důrazně zakazujeme připevňovat podpěry sloupků na dutý podklad (např. na duté tvárnice). 1 A Umístěte první upevňovací podpěru sloupku Vyznačte si kotvy Odložte upevňovací podpěru stranou Provrtejte betonovou desku Umístěte znovu upevňovací podpěru (v případě potřeby ji zaklínujte, aby byla řádně usazená). Poté stejným způsobem připevněte druhou upevňovací podpěru. Důležité je zachovat 140cm mezeru mezi dvěma upevňovacími podpěrami. Nepoužívejte nekvalitní kotevní šrouby o průměru 8 mm. Silvadec nenese odpovědnost za kotvy a vruty použité při instalaci. Dávejte pozor na správnou orientaci upevňovacích profilů B) Montáž sloupků s betonovou patou Vykopejte jamky pro paty sloupků: Jamky musí mít nejméně 30 cm v průměru a musí být alespoň 49 cm hluboké (v hutném a celistvém podloží). Velikost jamek je třeba přizpůsobit podloží, aniž by se snížila výška sloupku nad zemí. Vyhloubení větších jamek může být rovněž potřeba v závislosti na typu terénu. Za stanovení požadované velikosti jamky je výhradně odpovědný montér. Umístěte sloupky do jamek. Sloupky musí být od sebe ve vzdálenosti 150 cm +/- 5mm. (V případě 1,783m desek ve vzdálenosti 1,80 m +/- 3mm a v případě 1,483m desek ve vzdálenosti 1,50 m +/-3mm) (počítáno od středu sloupků, tak jak je vyznačeno na obrázku). Mezi středovou lamelou sloupku a plotovým prknem je nutné ponechat 17mm mezeru (8,5 mm po obou stranách) 51,5 cm nebo 1,80 m 1,50 m 1 B 2 2 A Zasuňte do podpěr 2 sloupky. Sloupky musí stát kolmo. Sloupky můžete případně zaklínovat kameny. Sloupky musí stát kolmo. Zkontrolujte výšku sloupku. 3 B 3 A Vruty zašroubujte inbusem M8. Jamky vylijte betonem. Současně kontrolujte výšku, kolmost a 150cm vzdálenost mezi sloupky. Po zaschnutí znovu zkontrolujte 150cm nebo 180cm vzdálenost mezi sloupky (+/-5mm) 1,50 m nebo 1,80 m 4 B 1,5 cm VKLÁDÁNÍ STŘEDOVÝCH UPEVŇACÍCH PROFILŮ (POVINNÉ) 4 A 5 B Příklad (plot s 8 prkny a 2 upevňovacími profily) Na vrchol sloupku připevněte uzávěr. Mezi prkna VKLÁDEJTE rovněž středové lišty. Bez ohledu na výšku a uspořádání plotu je DŮLEŽITÉ: nevkládat na sebe více než 3 prkna BEZ středové lišty (např.: u plotu s 8 prkny je nutné použít 2 středové lišty, u plotu s 12 prkny se musí použít 3 středové lišty.) ponechat na VÝŠKU nejméně 1,5 cm velkou mezeru potřebnou pro rozpínání ponechat na ŠÍŘKU nejméně 8,5 mm (+/- 4 mm) velkou mezeru potřebnou pro rozpínání na obou stranách prken Příklad (plot s 12 prkny a 3 upevňovacími profily) Desky k sobě ani ke sloupkům nelepte, netmelte ani nešroubujte. Upozornění: Desky se nesmí montovat pod úrovní země (5B). Desky v délce 148,3 cm dosáhnou spolu s mezerou mezi sloupkem výsledné délky 150 cm a desky v délce 178,3 (+/-3mm) dosáhnou s mezerou 180 cm. Po obou stranách sloupku je třeba ponechat určitou vůli. V případě potřeby prkna ořízněte, abyste zachovali dilatační mezeru. Umístěte prkna na střed a přesvědčte se, zda je mezera dostatečná. Řez 2 plotových prken na sobě se středovým profilem Spodní upevňovací profil Mezera o velikosti 8,5 mm (mezi 4,5 a 12,5 mm po obou stranách)

3 4 A (sestava) / 5 B (sestava) Při instalaci na nízkou zeď, základový pás nebo dlažbu DŮRAZNĚ DOPORUČUJEME přidat "středový profil" navíc: buď pod nejspodnější prkno (v takovém případě nejspodnější prkno ořízněte NEJMÉNĚ o 1,4 cm, aby se na VÝŠKU zachovala NEJMÉNĚ 1,5 cm mezera pro rozpínání), nebo nad nejspodnější prkno. Instalace na upínací desky Profil pod nejspodnějším prknem Instalace na upínací desky Profil nad nejspodnějším prknem INSTALACE HORNÍHO UPEVŇOVACÍHO PROFILU 5 A Tento horní upevňovací profil se MUSÍ INSTALOVAT na vrchní část plotu. 6 B Abyste zajistili pevnost plotu a vytvořili jeho esteticky dokonalé zakončení, můžete si pro instalaci vybrat zakončovací profil z hliníkové slitiny ve stejných odstínech, v jakých máte sloupky. Tato hladká slitina hliníku je dostupná ve dvou délkách (1,73 m nebo 1,43 m) odpovídajících délkám plotových prken 1,783 m nebo 1,483 m. Profil z hladké slitiny hliníku jednoduše umístěte na poslední plotové prkno. Proti případnému odcizení jej můžete zajistit vruty. Horní upevňovací profil PŘIPEVNĚNÍ boční krytky sloupku. Instalace se provádí ručně. V případě potřeby můžete pro zasunutí použít palici (nebo kladivo s dřevěnou podložkou) 6 A 7 B (důrazně doporučujeme, abyste nepoužívali ostré nástroje, kterými byste mohli poškodit nátěr). Krytku ke sloupku mechanicky nepřipevňujte. Připevnění uzávěru na vrchol sloupku Postup se provádí ručně. V případě potřeby můžete pro náležité zatlačení uzávěru použít palici (nebo kladivo s dřevěnou podložkou) Uzávěr sloupku mechanicky nepřipevňujte. Při usazování uzávěru na sloupek věnujte zvláštní pozornost jeho orientaci. Na uzávěru jsou dva jazýčky, které musí být nasazené tak, aby správně zapadly. 7 A B B 1,5 cm Sloupek je vždy vyšší než plotová prkna. Mezi krytkou sloupku a vrchním prknem plotu MUSÍTE PONECHAT 1,5cm MEZERU. Počítejte rovněž s tím, že horní lišta (povinná) přidá ještě 1,4 m a středová lišta dalších 2,5 mm. STAVBA PLOTU S POUŽITÍM ROHOVÝCH SLOUPKŮ ORIENTACE ROHOVÉHO SPRÁVNĚ SLOUPKU CHYBNĚ Bez ohledu na to, zda sloupek instalujete na desku, nebo jej zapouštíte do betonu, musí být vždy orientován tak, jak je zobrazeno na obrázku. Při nedodržení tohoto nastavení může nastat problém s usazením krytky sloupku. POZNÁMKA: Jestliže instalujete plot s rohovými sloupky, je třeba sloupky zpevnit, aby byly dostatečně odolné proti větru (přes 90 km/h). DŮLEŽITÝ TECHNICKÝ PRVEK Pokud instalujete rohový sloupek na desku, je NUTNÉ seříznout první plotové prkno tak, jak je zobrazeno na vedlejším obrázku. 50 mm 70 mm

4 Desky pro rohový plot UMÍSTĚTE v 90 úhlu, tak jak je zobrazeno na obrázku. Je DŮLEŽITÉ zachovat zobrazené vzdálenosti mezi deskami. A) INSTALACE NA DESKY 1,66 m neb o 1,36 m 1,70 m neb o 1,40 m INSTALACE SE ZAPUŠTĚNÝMI SLOUPKY DO BETONU Rohový sloupek se používá výhradně jako spojnice dvou plotů v 90 úhlu. Za všech okolností musí být na vnitřní straně sloupku ponechána dilatační mezera o velikosti 8,5 mm bez ohledu na uspořádání instalace. Na vrchol sloupku VLOŽTE uzávěr. Při vkládání uzávěru na sloupek VĚNUJTE POZORNOST jeho orientaci. Na uzávěru jsou dva jazýčky, které musí zapadnout do střední drážky sloupku. Správné nasazení uzávěru je možné pouze jedním směrem, ve kterém všechny jazýčky zapadnou. Namísto 3 plotových prken na sobě lze použít sadu se skleněnými nebo děrovanými lamelami, kterou tvoří spodní prkno z kompozitního dřeva, laminovaná skleněná lamela (nebo děrovaná lamela) a vrchní prkno z kompozitního dřeva. PŘÍSLUŠENSTVÍ: SADY SKLENĚNÝCH nebo DĚROVANÝCH LAMEL Nahrazení 3 plotových prken jednou s těchto sad lze provést v jakékoli výšce s podmínkou, že skleněná nebo děrovaná lamela bude vždy vložená mezi spodní a vrchní prkno. Při manipulaci se skleněnými nebo děrovanými lamelami se doporučuje použít rukavice. Skleněná dekorační sada Hliníková dekorační sada KROK 1 KROK 2 ODSTRAŇTE krytky sloupků. VYJMĚTE 3 zvolená prkna DŮLEŽITÝ TECHNICKÝ PRVEK SPODNÍ a VRCHNÍ prkna se liší a rozpoznají se podle drážek (vrchní drážky pro spodní prkno nebo spodní drážky pro vrchní prkno). SPODNÍ PRKNO VRCHNÍ PRKNO

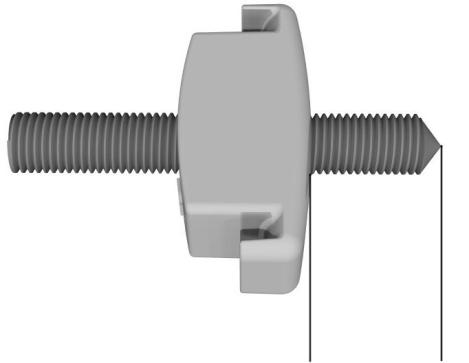

5 KROK 3 ZASUŇTE nejprve SPODNÍ plotové prkno (vybavené speciální drážkou na horní straně), poté skleněnou nebo děrovanou lamelu a nakonec VRCHNÍ plotové prkno (vybavené speciální drážkou na spodní straně). VRCHNÍ PRKNO SPODNÍ PRKNO KROK 4 Na sloupky znovu PŘIPEVNĚTE uzávěry PŘÍSLUŠENSTVÍ: NASTAVOVACÍ ZARÁŽKA V některých případech je možné PŘIPEVNIT POD první plotové prkno nastavitelnou podložku umožňující vyrovnání prken. POZNÁMKA: Podložka se za žádných okolností nesmí použít pod více než 12 plotových prken sestavených na sebe. KROK 1 Do NASTAVOVACÍ PODLOŽKY částečně ZAŠROUBUJTE zašpičatělý vrut tak, abyste na druhé straně měli dostatek volného závitu. volný závit PROFI-TERASY, Služeb 3056/4, Pha 10, vzorová terasa, vzorkovna,

6 KROK 2 Celou nastavovací podložku s vrutem ZASUŇTE do žlábku sloupku. KROK 3 Vrut náležitě UTÁHNĚTE, aby podložka pevně držela. KROK 1 KROK 2 KROK 4 Prkna NASKLÁDEJTE na sebe, tak jak je uvedeno na jiném místě v tomto návodu a v souladu se všemi dříve uvedenými doporučeními. ÚDRŽBA PLOTOVÁ PRKNA Prkna vyžadují minimální údržbu. Doporučujeme, abyste prkna jednou za rok (na jaře) omyli vodou a mýdlem. Pro běžné omývání použijte jemné saponáty a vodu. Pokud se na vašich prknech objeví plíseň, použijte k čištění prostředek s obsahem chlorového činidla. Při výskytu mastných a olejových skvrn prkna neprodleně omyjte odmašťovacím prostředkem. V případě potřeby použijte středně hrubý brusný papír a prkno jemně obruste ve směru zrnitosti papíru. Před broušením prkno nejprve omyjte. V místě broušení se může objevit nepatrná barevná skvrna, což vůbec nevadí, protože se po čase působením světla vytratí. Nepoužívejte prostředky na bázi rozpouštědel. Plotová prkna nemořte, neolejujte ani nenatírejte. Prkna Silvadec z materiálu Forexia nevyžadují zvláštní ochranu. Upozornění: Na chráněných nebo částečně chráněných místech (stromy, vegetací ) se na prknech mohou objevit vlhké skvrny. Tyto skvrny se vytratí vlivem působení UV. Můžete je rovněž rovnoměrně omýt vodou a nechat uschnout. PODPĚRY, SLOUPKY, UKONČOVACÍ PROFILY A UZÁVĚRY Tyto součásti nevyžadují žádnou zvláštní údržbu. Je přísně zakázáno používat jakékoli prostředky na bázi kyselin a rovněž nedoporučujeme použití ředidel, která by mohla poškodit nátěr. Tyto čtyři typy součástí jsou vyrobené ze slitiny hliníku a proto nerezavějí. Pro údržbu můžete používat běžné čisticí prostředky. SKLENĚNÉ NEBO HLINÍKOVÉ LAMELY Skleněnou lamelu můžete čistit pomocí utěrky a čisticího prostředku na okna Hliníkovou lamelu lze čistit běžnými čisticími prostředky. Po očištění opláchněte lamely čistou vodou bez přísad. Nikdy nepoužívejte přípravky na bázi alkoholu, aceton, brusný papír ani brusné houbičky. Nepoužívejte brusné prostředky. SKLADOVÁNÍ A MANIPULACE Všechny plotové součásti by se měly skladovat z dosahu působení UV a deště a být ponechané v původním balení. Nepřijímáme žádné reklamace výrobků, které nebyly skladované v původním balení. Plotová prkna by se měla skladovat na rovném a větraném povrchu a měla by být náležitě zajištěna. Před instalací se seznamte s místními stavebními předpisy. Výrobky Silvadec z materiálu Forexia nejsou definované jako klasický stavební prvek. Uvědomte prosím svoji pojišťovnu. Barevný odstín prken se může během prvních týdnů po instalaci nepatrně změnit. Při objednání dodatečného prkna můžete zaznamenat nepatrnou odchylku v barevném odstínu, což vůbec nevadí, protože se v důsledku působení UV časem vytratí. Barevné odstíny a profily dodaných vzorků nejsou zaručené smlouvou. Mohou se nepatrně lišit v závislosti na dodávkách pilin. Na plotová prkna používaná v běžných podmínkách se vztahuje 25letá záruka proti výskytu plísní, hniloby a napadení hmyzem. Tato záruka kryje pouze výměnu poškozených výrobků. Na instalaci a s ní spojené náklady se záruka nevztahuje.
