BEZPEČNOSTNÍ INFORMACE

Transkript

1 GRILL

2 Vážený zákazníku, Gratulujeme Vám k zakoupení produktu. Prosím, důkladně si přečtete manuál a dbejte na následující pokyny, aby se zabránilo škodám na zařízení. Za škody způsobené nedodržením instrukcí a pokynů neručíme. BEZPEČNOSTNÍ INFORMACE Vždy postavte gril na pevný, rovný a tepelně odolný povrch, daleko od dřevěných plotů, převislých větví a jiných hořlavých materiálů. Gril musí být vždy pod kontrolou kvalifikovaného dospělého. Když se zapálí uhlí, udržujte v bezpečné vzdálenosti malé děti a domácí zvířata. Nikdy nepoužívejte alkohol, parafín, benzín, methyl alkohol, jiné palivo nebo podobná rozpouštědla na rozložení ohně. K zapálení grilu používejte v souladu s pokyny výrobce jen správnou zapalovací tekutinu, gel nebo pevná paliva, podle instrukcí výrobce. Nikdy nepřidávejte více zapalovací tekutiny po zapálení uhlí. Většina kovových částí se zahřeje. Používání ochranných rukavic se doporučuje při manipulaci s grilem, při obracení potravin atd. Při pádu horkého tuku na dřevěné uhlí se objeví výpary. Mějte rozprašovač s vodou po ruce, abyste mohli rychle uhasit všechny takové ohne a zabránili spálení potravin. Po skončení grilování, uhlíky uhaste pomocí rozprašovače s vodou nebo posypte pískem. Před přemístěním a odstraněním popela se ujistěte, že se gril zcela ochladil. Na prodloužení životnosti kovových částí nenechávejte gril venku a chraňte jej před špatným počasím. V ideálním případě by se měl gril skladovat v garáži nebo v zahradním domku, když se nepoužívá. Tento gril je určen pouze k vnějšímu použití. 2

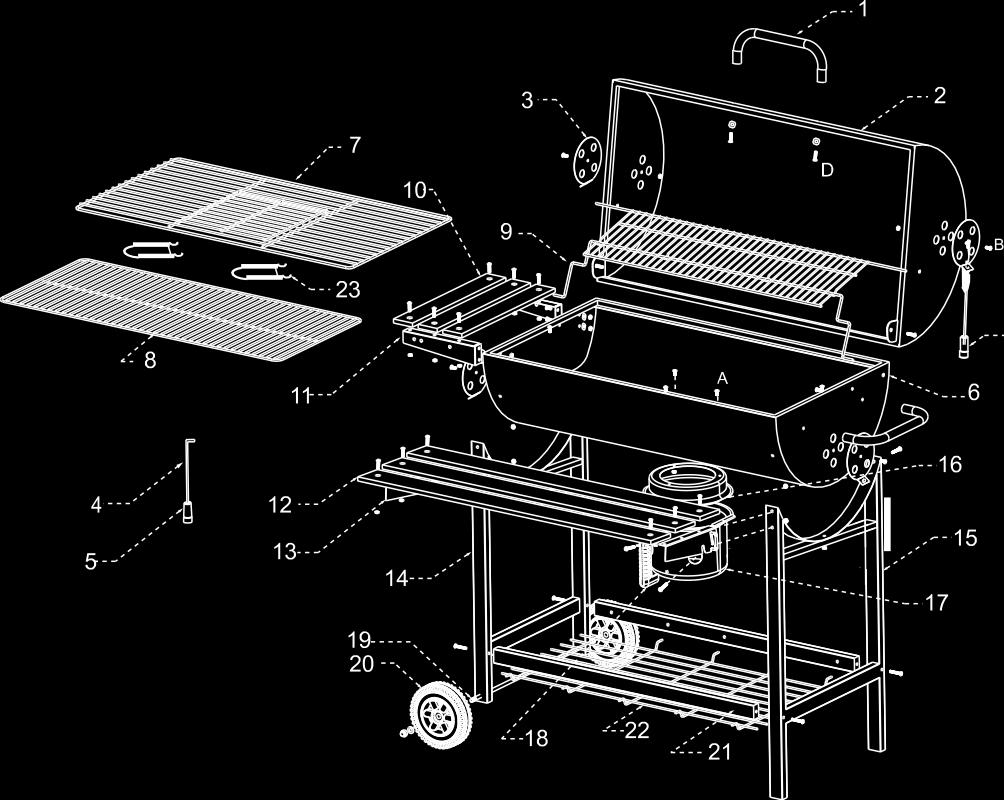

3 POPIS VÝROBKU N Poznámka Před montáží grilu zkontrolujte části uvedeny níže v seznamu. I když výrobce vynaložil veškerou snahu, aby odstranil jakékoli ostré hrany, měli byste pečlivě manipulovat se všemi komponenty, abyste se vyhnuli zranění. 3

4 SOUČÁSTI DODÁVKY Nr. Popis ks 1 Ručka 2 2 Kryt 1 3 Odvzdušňovací ventil 4 4 Odvzdušňovací 1 trubička 5 Dřevěná rukojeť 1 6 Ohniště 1 7 Mřížka na pečení 1 8 Mřížka na uhlí 1 9 Ohřívací mřížka 1 10 Boční stolové 3 11 Dřevěné díly Boční podpěry stolu 2 12 Přední stolové dřevěné 13 díly Přední podpěra stolu 14 Krátká noha 1 15 Dlouhá noha 1 16 Spojovací prvek k popelníku 17 Popelník 1 18 Bakelitová rukojeť 1 19 Náprava 1 20 Kolo 2 21 Kovová tyčka 2 22 Drátěný plech Šrouby a příslušenství ke složení A M6x16 mm 10x I M6 16x B M5x10 mm 4x J M8 2x C M5x20 mm 12x K podložka 2x D M6x25 8x L M4 4x E M6x30 4x M M4 2x F M6x55 4x N podložka 14x H M 16x 4

5 Než gril úplně smontujete, šrouby zcela nezatahujte. PŘÍSLUŠENSTVÍ Krok 1 Smontujte drátěný plech a kovovou tyčku. Zasuňte každý konec drátěného plechu (22) do příslušného otvoru kovové tyčky (21). Krok 2 Smontujte nohy.. Krátkou nohu (14) namontujte na jednu stranu kovových tyček pomocí 2 ks šroubů (F), namontujte dlouhou nohu (15) na druhou stranu kovových tyček (21) pomocí dvou šroubů (F). Krok 3 Montáž kol na nohy. Vložte nápravu (19) přes otvory krátké nohy (14) a připevněte kola (20) na obě strany nápravy, připevněte podložku (K) na oba konce nápravy pomocí 2ks M8 (J) matic. 5

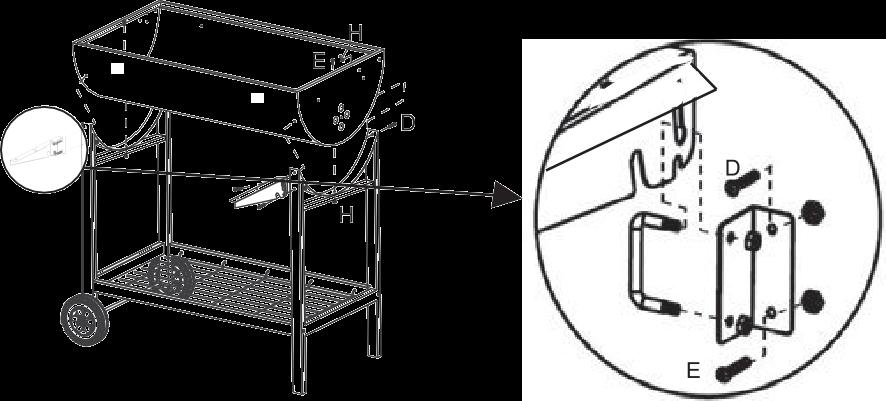

6 Krok 4 Namontujte ohnisko (6) a přední stolní podpěry (13) na nohy pomocí 4 kusů šroubů (D) a 4 kusů šroubů (E) a 8ks matek M6 (H) a 6ks podložek (N). Smontujte spoj podpěry a ohniska pomocí 2 ks šroubů (M) a 4 ks matic M4 (L). Krok 5 Pomocí 4 ks šroubů (A) a 4 ks matek (H) namontujte spojovací prvek (16) popelníku na spodní část topeniště (6). Připojte popelník k spojovacímu prvku. 6

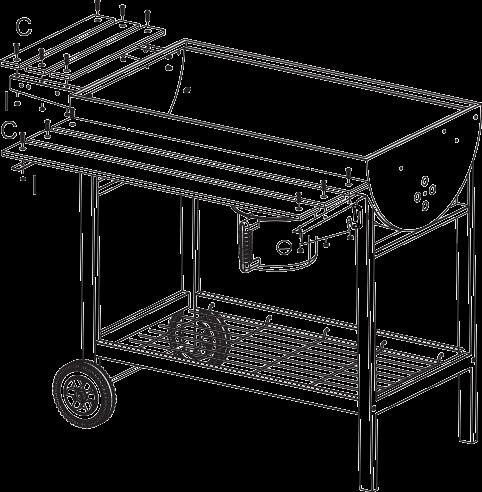

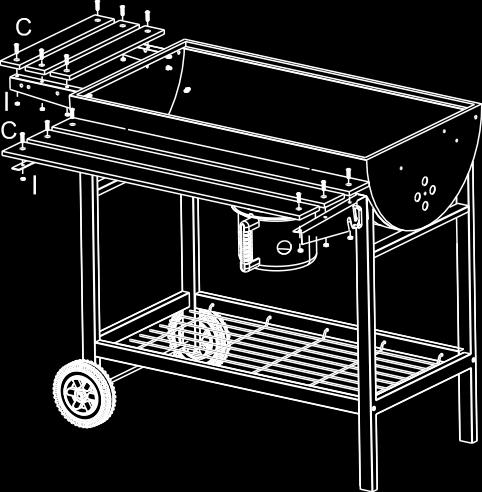

7 Krok 6 Namontujte přední stolní dřevěné díly (12) na přední podpěru (13) pomocí 6 ks šroubů (C) a 6 ks matek (I). Namontujte podpěry bočních stolků (11) na stranu ohniska pomocí 4 ks šroubů (N) a 4ks matic (H) a 4 ks podložek (N). Umístěte dřevěné části (10) bočního stolu na podpěru bočního stolu (11) a zajistěte 6 ks šroubů (C) a 6 ks matic (I). Krok 7 Namontujte kovovou rukojeť (1) na boční stranu ohniska pomocí 2ks šroubů (D) a 2 ks podložek (N). Vložte odvzdušňovací ventily (3) na boční stranu ohniska pomocí 2ks šroubů (B) a 2ks matic (I). N 7

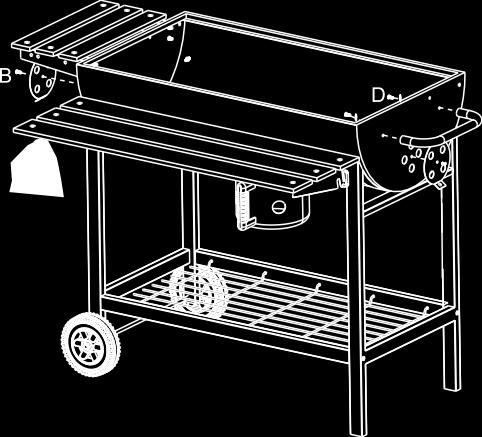

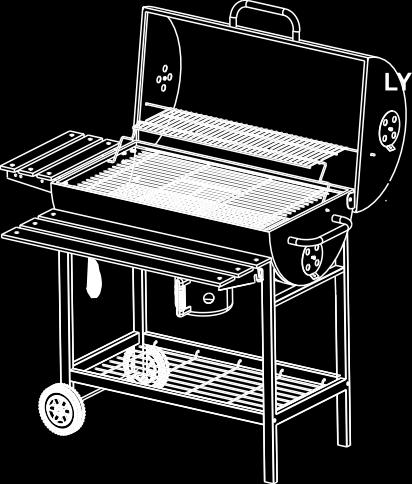

8 Krok 8 Položte kryt (2) přes ohnisko (6) a srovnejte závitové otvory a zajistěte pomocí 2ks šroubů (A). Vsuňte větrací ventily (3) do boční strany krytu a zajistěte pomocí 2ks šroubů (B) a 2ks matic (I). Namontujte kovovou rukojeť (1) na boční stranu krytu pomocí 2 ks šroubů (D) a 2 ks podložek (N). N Krok 9 Utáhněte všechny šrouby a matice po úplném smontování všech dílů. Umístěte mřížku na dřevěné uhlí (8) do ohniska, umístěte mřížku na pečení (7) na ohnisko a připevněte ohřívací mřížku mezi kryt a ohniště. Umístěte grilovací rukojeť na mřížku. Nyní je gril připraven k použití. Výrobce: CHAL-TEC GmbH, Wallstr Berlín 8
