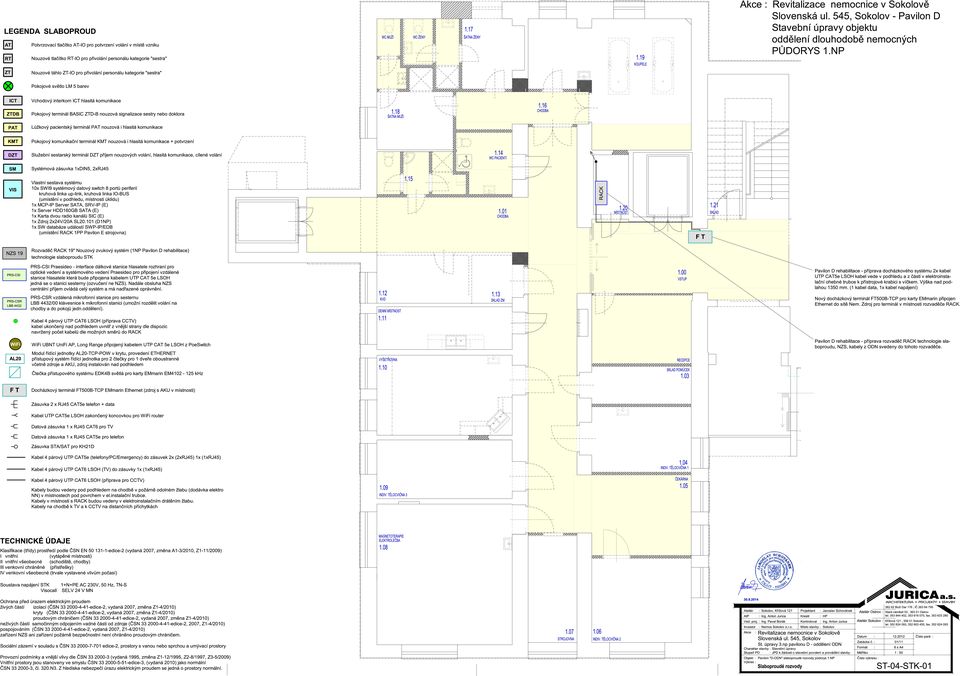

1 SEZNAM DOKUMENTACE číslo zakázky datum akce Slaboproud (D) ODN poř.č. k název k počet A4 k měřítko k poznámka k Pavilon D ODN Slaboproud 0 SLA Obsah 1 SLA Půdorys 1NP 8 1:50 1A1 2 SLA Půdorys 3NP 16 1:50 2A1 3 SLA Desky 1 A4 4 SLA Technická zpráva 1. strana 1 A4 5 SLA Technická zpráva vlastní text 21 A4 6 SLA Certifikát projektanta ČKAIT 1 A4 7 SLA Výkaz výměr 3 A4 8 SLA Výkaz výměr PRVKY 1 A4

2

3

4

5

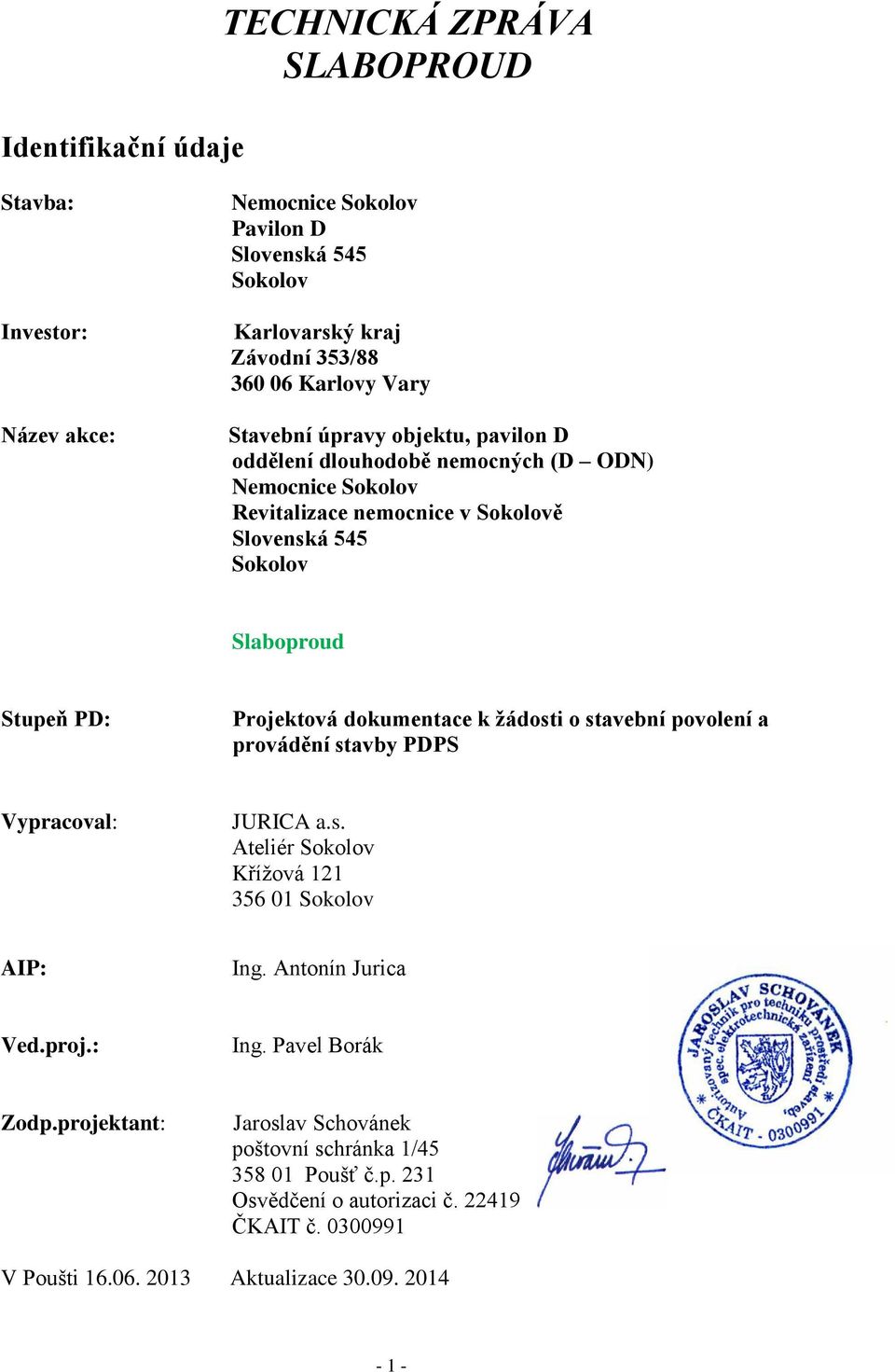

6 Identifikační údaje TECHNICKÁ ZPRÁVA SLABOPROUD Stavba: Investor: Název akce: Nemocnice Sokolov Pavilon D Slovenská 545 Sokolov Karlovarský kraj Závodní 353/ŘŘ Karlovy Vary Stavební úpravy objektu, pavilon D oddělení dlouhodobě nemocných ĚD ODN) Nemocnice Sokolov Revitalizace nemocnice v Sokolově Slovenská 545 Sokolov Slaboproud Stupeň PD: Projektová dokumentace k žádosti o stavební povolení a provádění stavby PDPS Vypracoval: JURICA a.s. Ateliér Sokolov Křížová Sokolov AIP: Ing. Antonín Jurica Ved.proj.: Ing. Pavel Borák Zodp.projektant: Jaroslav Schovánek poštovní schránka 1/45 35Ř 01 Poušť č.p. 231 Osvědčení o autorizaci č. 2241ř ČKAIT č. 0300řř1 V Poušti Aktualizace

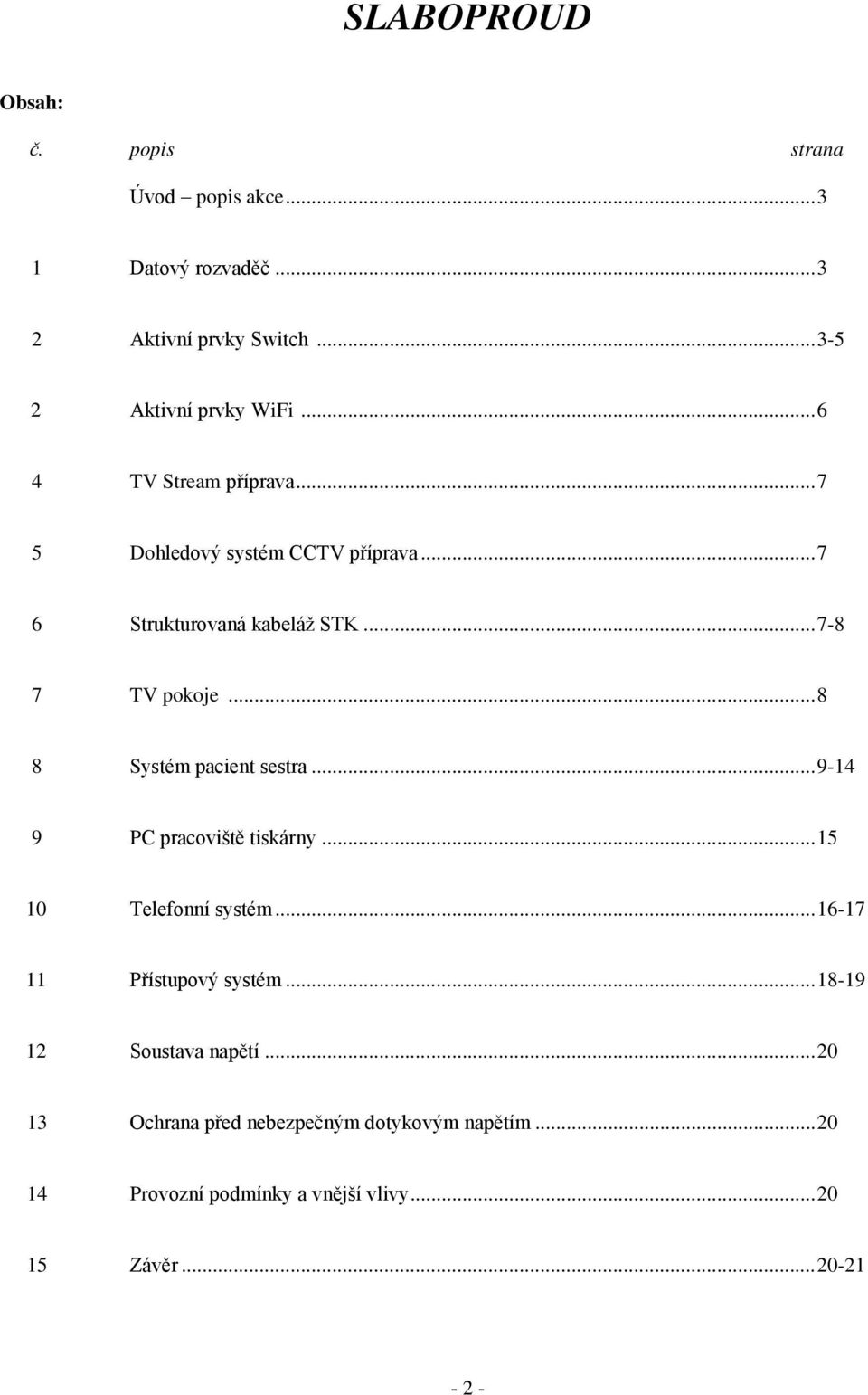

7 SLABOPROUD Obsah: č. popis strana Úvod popis akce Datový rozvaděč Aktivní prvky Switch Aktivní prvky WiFi TV Stream příprava Dohledový systém CCTV příprava Strukturovaná kabeláž STK TV pokoje Systém pacient sestra PC pracoviště tiskárny Telefonní systém Přístupový systém Soustava napětí Ochrana před nebezpečným dotykovým napětím Provozní podmínky a vnější vlivy Závěr

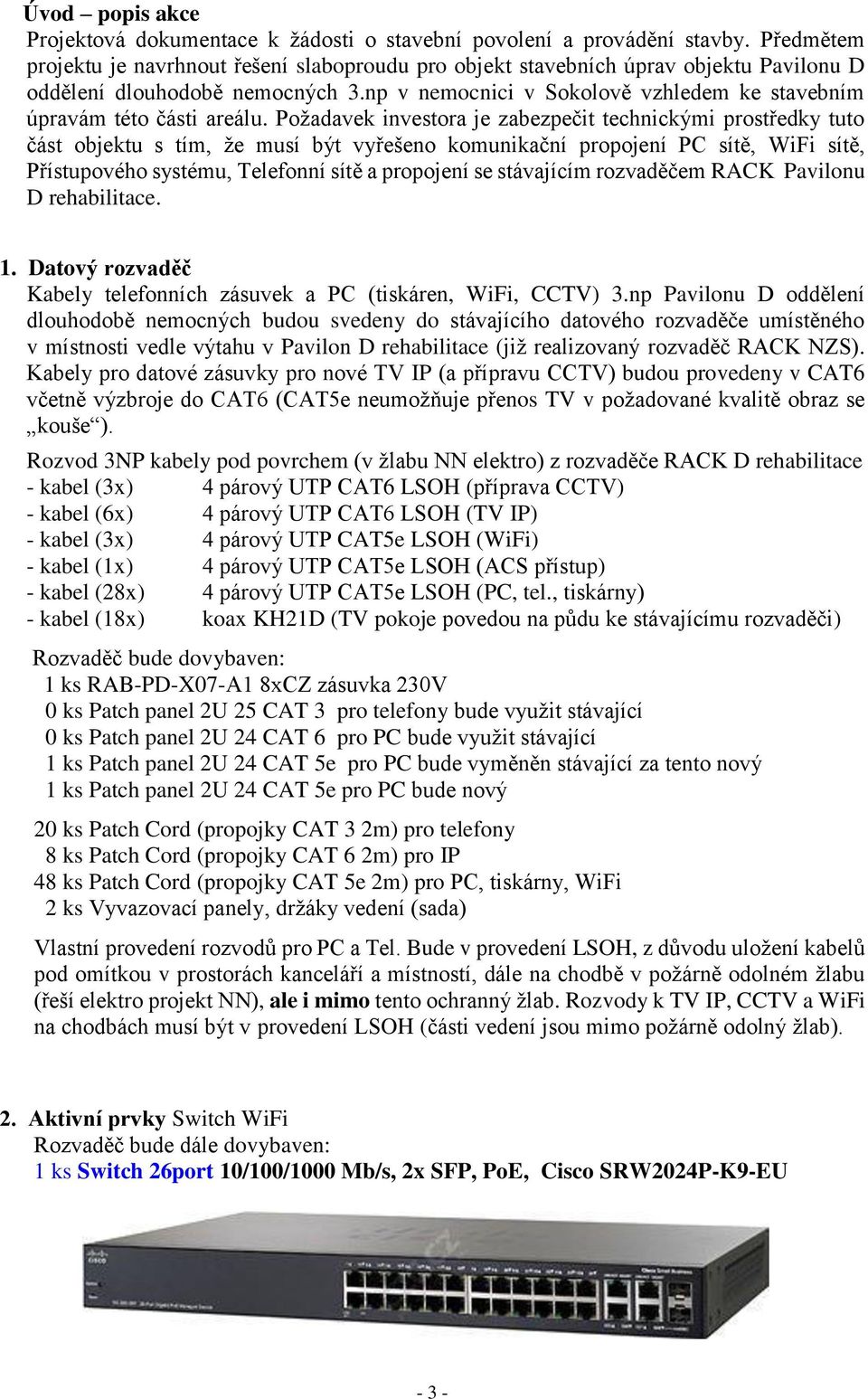

8 Úvod popis akce Projektová dokumentace k žádosti o stavební povolení a provádění stavby. Předmětem projektu je navrhnout řešení slaboproudu pro objekt stavebních úprav objektu Pavilonu D oddělení dlouhodobě nemocných 3.np v nemocnici v Sokolově vzhledem ke stavebním úpravám této části areálu. Požadavek investora je zabezpečit technickými prostředky tuto část objektu s tím, že musí být vyřešeno komunikační propojení PC sítě, WiFi sítě, Přístupového systému, Telefonní sítě a propojení se stávajícím rozvaděčem RACK Pavilonu D rehabilitace. 1. Datový rozvaděč Kabely telefonních zásuvek a PC (tiskáren, WiFi, CCTV) 3.np Pavilonu D oddělení dlouhodobě nemocných budou svedeny do stávajícího datového rozvaděče umístěného v místnosti vedle výtahu v Pavilon D rehabilitace (již realizovaný rozvaděč RACK NZS). Kabely pro datové zásuvky pro nové TV IP (a přípravu CCTV) budou provedeny v CAT6 včetně výzbroje do CAT6 (CAT5e neumožňuje přenos TV v požadované kvalitě obraz se kouše ). Rozvod 3NP kabely pod povrchem (v žlabu NN elektro) z rozvaděče RACK D rehabilitace - kabel (3x) 4 párový UTP CAT6 LSOH (příprava CCTV) - kabel (6x) 4 párový UTP CAT6 LSOH (TV IP) - kabel (3x) 4 párový UTP CAT5e LSOH (WiFi) - kabel (1x) 4 párový UTP CAT5e LSOH (ACS přístup) - kabel (28x) 4 párový UTP CAT5e LSOH (PC, tel., tiskárny) - kabel (18x) koax KH21D (TV pokoje povedou na půdu ke stávajícímu rozvaděči) Rozvaděč bude dovybaven: 1 ks RAB-PD-X07-A1 ŘxCZ zásuvka 230V 0 ks Patch panel 2U 25 CAT 3 pro telefony bude využit stávající 0 ks Patch panel 2U 24 CAT 6 pro PC bude využit stávající 1 ks Patch panel 2U 24 CAT 5e pro PC bude vyměněn stávající za tento nový 1 ks Patch panel 2U 24 CAT 5e pro PC bude nový 20 ks Patch Cord (propojky CAT 3 2m) pro telefony 8 ks Patch Cord (propojky CAT 6 2m) pro IP 48 ks Patch Cord (propojky CAT 5e 2m) pro PC, tiskárny, WiFi 2 ks Vyvazovací panely, držáky vedení (sada) Vlastní provedení rozvodů pro PC a Tel. Bude v provedení LSOH, z důvodu uložení kabelů pod omítkou v prostorách kanceláří a místností, dále na chodbě v požárně odolném žlabu (řeší elektro projekt NN), ale i mimo tento ochranný žlab. Rozvody k TV IP, CCTV a WiFi na chodbách musí být v provedení LSOH (části vedení jsou mimo požárně odolný žlab). 2. Aktivní prvky Switch WiFi Rozvaděč bude dále dovybaven: 1 ks Switch 26port 10/100/1000 Mb/s, 2x SFP, PoE, Cisco SRW2024P-K9-EU - 3 -

9 Cisco SRW2024P-K9-EU je moderně provedený switch s 26 porty standardu 10/100/1000 Mb/s. a také další dvojicí velmi flexibilních SFP portů. Vaše síť tak získá opravdu mocného pomocníka, který zajistí distribuci potřebného signálu v dostatečné rychlosti a při zajištění bezpečnosti pomocí množství pokročilých trackovacích i firewallových funkcí. SRW2024P-K9-EU pracuje s velkým množstvím síťových standardů a podporuje také QoS, která zlepšuje plynulost přenosu větších objemů dat či provoz aplikací, které jsou na tyto objemy náročné. Správa a veškerá nastavení switche probíhají pomocí přehledného webbased rozhraní. Switch také nabízí tzv. PoE (Power over Ethernet), takže pouhým připojením přístrojů jako IP telefon, IP kamery a podobně můžete tyto zařízení napájet bez dalších nutných kabelů - pouze přes ethernet kabeláž. CISCO SRW2024P-K9-EU disponuje také interní pamětí 12Ř MB a 16 MB flash pamětí. Parametry a specifikace: Maximální přenosová rychlost: 1 Gbit/s Podporované stupně datových přenosů: 10/100/1000 Switch kapacita: 56 Gbit/s. Velikost tabulky adres: Ř000 položek Síťové standardy: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3ad, IEEE 802.3z, IEEE 802.3x, IEEE 802.1D, IEEE 802.1Q/p, IEEE 802.1w, IEEE 802.1s, IEEE 802.1X, IEEE 802.3af, IEEE 802.3at Vlastnosti: DHCP client DHCP server IP routing Spanning tree protocol IGMP snooping QoS (Quality of Service) PoE (Power of Ethernet) Management: web-based Počet portů: 28, 26 portů 10/100/1000 Mb/s., 2 porty SFP Technologie propojení: kabelový Rack kompatibilita: 19" Rozměry: 440 x 257 x mm. Paměť: Interní: 12Ř MB, Flash: 16 MB 1 ks Záložní zdroj APC Power Saving Back-UPS Pro 1500 (865W). pro datový rozvaděč Pavilon D pro Slaboproudé rozvody D ODN Technická data: - výstupní výkon 865W / 1500 VA - jmenovité výstupní napětí 230V - účinnost při plném zatížení Řř.0% - účinnost při poloviční zátěži Ř5% - výstupní kmitočet (synchr. se sítí) 50 Hz,60 Hz - koeficient amplitudy 3 : 1 - fruh průběhu Iterační aproximace sinusového průběhu - vstupní kmitočet 50/60 Hz +/- 3 Hz (autodetekce) - 4 -

10 1 ks Optická vana pro rozvaděč ĚD) výsuvná 1U do 1ř RACKu, 24 simplex SC/E200 včetně optických kazet, včetně zakončení 4 vláken, ochrany sváru. 2 ks Optický patchkabel LC/LC 50/125 1m pro propojení optické vany se switch v datovém rozvaděči Pavilon D a propojení switch 2 ks Optický převodník Phicomm FMC-200CM 1000TX/1000FX 1x multi-mode SC pro datové rozvaděče Pavilon D - 5 -

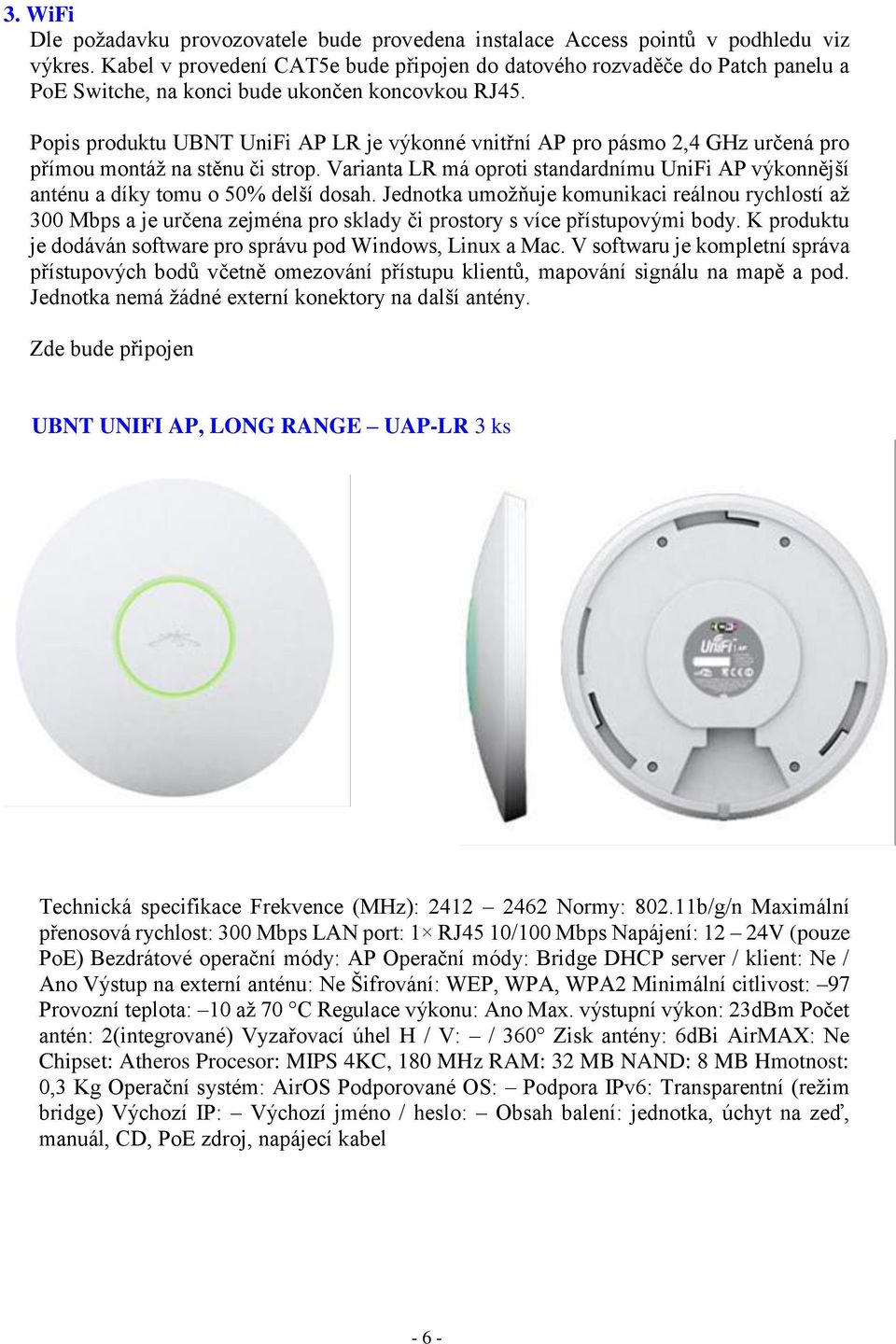

11 3. WiFi Dle požadavku provozovatele bude provedena instalace Access pointů v podhledu viz výkres. Kabel v provedení CAT5e bude připojen do datového rozvaděče do Patch panelu a PoE Switche, na konci bude ukončen koncovkou RJ45. Popis produktu UBNT UniFi AP LR je výkonné vnitřní AP pro pásmo 2,4 GHz určená pro přímou montáž na stěnu či strop. Varianta LR má oproti standardnímu UniFi AP výkonnější anténu a díky tomu o 50% delší dosah. Jednotka umožňuje komunikaci reálnou rychlostí až 300 Mbps a je určena zejména pro sklady či prostory s více přístupovými body. K produktu je dodáván software pro správu pod Windows, Linux a Mac. V softwaru je kompletní správa přístupových bodů včetně omezování přístupu klientů, mapování signálu na mapě a pod. Jednotka nemá žádné externí konektory na další antény. Zde bude připojen UBNT UNIFI AP, LONG RANGE UAP-LR 3 ks Technická specifikace Frekvence (MHz): Normy: Ř02.11b/g/n Maximální přenosová rychlost: 300 Mbps LAN port: 1 RJ45 10/100 Mbps Napájení: 12 24V (pouze PoE) Bezdrátové operační módy: AP Operační módy: Bridge DHCP server / klient: Ne / Ano Výstup na externí anténu: Ne Šifrování: WEP, WPA, WPA2 Minimální citlivost: 97 Provozní teplota: 10 až 70 C Regulace výkonu: Ano Max. výstupní výkon: 23dBm Počet antén: 2(integrované) Vyzařovací úhel H / V: / 360 Zisk antény: 6dBi AirMAX: Ne Chipset: Atheros Procesor: MIPS 4KC, 180 MHz RAM: 32 MB NAND: 8 MB Hmotnost: 0,3 Kg Operační systém: AirOS Podporované OS: Podpora IPv6: Transparentní (režim bridge) Výchozí IP: Výchozí jméno / heslo: Obsah balení: jednotka, úchyt na zeď, manuál, CD, PoE zdroj, napájecí kabel - 6 -

12 4. TV Stream příprava Systém je určen pro zajištění šíření reklamních spotů. Dle požadavku investora projekt přihlíží k investorem doporučenému řešení Digital Media Players NC1100 kdy toto zařízení se propojí se sítí PC a dále s TV Stream Switch a odtud se připojí televizory. Tím bude zajištěno šíření reklamních spotů a dalších pořadů dle potřeb provozovatele. Bude provedena instalace TV IP v prostorách chodby a čekárny CAT6. Připojení TV bude uvažováno novou IP technologií na chodbě a čekárně. Kabely budou připojeny do stávajícího rozvaděče RACK v pavilonu D rehabilitace 1NP. Kabely pro novou technologii IP budou kabely CAT6 (kategorie CAT5e není schopná přenášet obraz v požadované kvalitě, obraz se kouše ). Je uvažováno s jedním TV v prostoru čekárny (3NP). (zařízení uvedené v mobiliáři). 5. Dohledový systém CCTV příprava Dle požadavku provozovatele bude provedena příprava pro instalaci CCTV v prostoru chodby a čekárny 3.np Pavilonu D oddělení dlouhodobě nemocných. Připojení kamerových bodů bude uvažováno pouze jako novou IP technologií a proto jsou kabely navrženy v CAT6. Kabely budou připojeny do rozvaděče RACK (D), na konci budou opatřeny koncovkou RJ45. Jsou připraveny 3 ks vývodů. 6. Strukturovaná kabeláž STK Požadavkem je řešení systému strukturované kabeláže ve vybraných místech určených a zkonzultovaných investorem. - zajistí připojení telefonních přístrojů - zajistí připojení PC - zajistí připojení tiskáren - zajistí připojení INTRANETU - zajistí připojení INTERNETU - integruje přenos hlasu, dat a ostatních systémů do stejného média - umožní rychlou rekonfiguraci uživatelů a jejich potřeb - umožní dále připojení interaktivní digitální TV IP - je připraven systém pro prezentace a školení - systém strukturované kabeláže nabízí řešení, které integruje přenos hlasu, dat, a ostatních systémů do stejného média. - je flexibilní při instalaci a umožňuje použití stejných standardních komponentů pro všechny protokoly. - nedochází k narušením při stěhování celých oddělení nebo jednotlivých pracovníků. Zařízení je jednoduše odpojeno a poté znovu zapojeno na novém místě. - systém strukturované kabeláže je koncept, vytvořený ke zjednodušení managementu rozličných systémových protokolů tím, že je úplně otevřený a flexibilní k potřebám uživatele. - umožňuje rychlou rekonfiguraci uživatelů a jejich potřeb s minimálním úsilím a narušením. Veškeré vybrané prostory Pavilonu D 3NP oddělení dlouhodobě nemocných budou vybaveny zásuvkami pro telefonní i datové přenosy viz výkres v CAT5e, zapojeny budou v Patch panelech CAT5e. Kabeláž a zásuvky pro PC a Telefonní přístroje budou v kategorii CAT5e. Pro TV IP a CCTV bude kabeláž CAT6 LSOH. Pro WiFi bude kabeláž CAT5e LSOH. Budou provedeny pod povrchem v elektroinstalačních trubkách a žlabech, z části na - 7 -

13 chodbách v požárně odolném žlabu. Kabely datové nesmí být uloženy společně s kabely silovými (řeší elektro projekt NN, rozdělený žlab na chodbě u stropu). V případě souběhu doporučuji skutečně dodržet minimální vzdálenosti se silovými rozvody 6 cm při souběhu do 5 m a 20 cm při souběhu nad 5 m. Pro TV bude instalováno 6 ks zásuvek CAT6 Pro PC/Tel bude instalováno 9 ks dvojzásuvek CAT5e Pro PC/Tel bude instalováno 8 ks zásuvek CAT5e Pro WiFi budou instalovány koncovky RJ45 v CAT5e 3 ks Pro CCTV budou instalovány koncovky RJ45 v CAT6 3 ks 7. TV pokoje Požadavkem je řešení přívodu TV signálu do televizorů na jednotlivých pokojích a vybraných místnostech ve 3NP. Kabel bude použit KH21D koaxiální TV Class A (klasický rozvod TV), bude veden v elektroinstalačních trubkách a žlabech. V pokojích bude ukončen v TV-SAT zásuvce v přístrojové krabici dle potřeb a druhý konec bude sveden na půdu ke stávajícímu rozvaděči TV. U tohoto rozvaděče se instaluje nový rozvaděč pro ukončení kabelů. Rozvaděče bude vybaven slučovačem, rozbočovačem a zesilovačem pro 3NP ODN. Anténní stožár a přijímací antény budou stávající Pavilonu D rehabilitace. Bude instalováno 1Ř ks TV zásuvek. Televizní přijímač bude osazen Philips 1řPFL2ř0ŘH/12 Led 1ř. (18 ks) Nástěnný Držák Kloubový otočný výklopný (15 ks) - 8 -

14 9. Systém pacient / sestra Dle požadavku provozovatele je navržen systém, který lze propojit v budoucnu do celého areálu. Systém se musí vyrovnávat s různorodými požadavky z oblastí péče o pacienty, zdravotní péče, bezpečnosti a řízení budov. Komodita zdravotnických zařízení proto potřebuje inovativní komunikační řešení pro uspokojení požadavků na komunikace, optimalizaci současných procesů a úsporu nákladů na provoz. Ve většině nemocnic a pečovatelských zařízeních jsou použity rozdílné systémy pro jednotlivé oblasti činnosti pracující v oddělených sítích bez vazby a provázanosti jeden do druhého. To přináší samozřejmě vyšší pořizovací náklady, vyšší při rozšiřování systémů a zvýšenou náročnost při správě a užívání. Každý z individuálních řešení disponuje rozhraním, které je ne vždy kompatibilní s ostatními systémy. Inteligentní síť do budoucna nabízí řešení pro všechny oblasti používající základní rozhraní. Pak je možné veškeré služby pacientům, informace pro doktory a personál a ostatní činnosti z oblasti řízení mít pod jednou správou a dohledem. Navržená konvergentní síť VISOCALL-IP je perfektní platforma, Schrack Seconet nabízí tuto platformu pro konvergentní síť v rámci jeho VISOCALL_IP komunikačního systému. Nemocniční informační systém, telefonní systém obsahující i mobilní koncové stanice, nouzové volání, podpora TV a rádiového vysílání, obsluha externích zařízení, přístup k Internetu a Intranetu pro pacienty, platební systém a mnoho dalších funkcí je řízeno a pracuje na jediné platformě. Použití této universální IP datové sítě je nejen efektivní a komplexní řešení, ale prokazatelně snižuje náklady. Pacienti, doktoři a sesterský personál stejně tak jako administrativní zaměstnanci jsou plně společně integrovány do celkového systému, který je schopen nabídnout kompletně nové a inovativní služby. Samozřejmě všechny prvky systému nouzové komunikace plně odpovídají požadavkům oborových norem především VDE0Ř34 a EN Vlastní systém je navržen tak, že Sw s databází událostí je spuštěn na serveru v rozvaděči v 1.np a odtud systém napájí v 3.np systémové switch které vyhodnocují informace z pacientských terminálů, z tlačítek, z tahových tlačítek, z pokojových komunikačních terminálů, potvrzovacích tlačítek (jak samotných tak i na panelech pokojových komunikačních terminálů) a předávají informace na sesterský terminál, na pokojová světla a samozřejmě do databáze SW. Viz půdorys a výkaz výměr. Systém: ks SM systémová zásuvka pro terminál FC PAT pacientský terminál FC PAT-K nástěnný držák terminálu FC RT nouzové tlačítko nástěnné FC ZT tahové tlačítko do vlhka FC AT potvrzovací tlačítko FC Pokojové světlo 5 barev FC KMT pokojový komunikační terminál FC010110a 16 AP-KMT instalační rám pro povrchovou montáž FC ZTDB pokojový terminál s LCD FC DZT sesterský terminál FC SWI9 systémový switch FC ICT vchodový interkom 1 MC-IP server SATA SRV-IP FC010090b 1 HDD-SATA-MC Server HDD 160GB SATA FC SIC karta dvou kanálů radio/audio FD SL zdroj 24V= 20A (dvě větve vlevo/vpravo 5.NP) 1-9 -

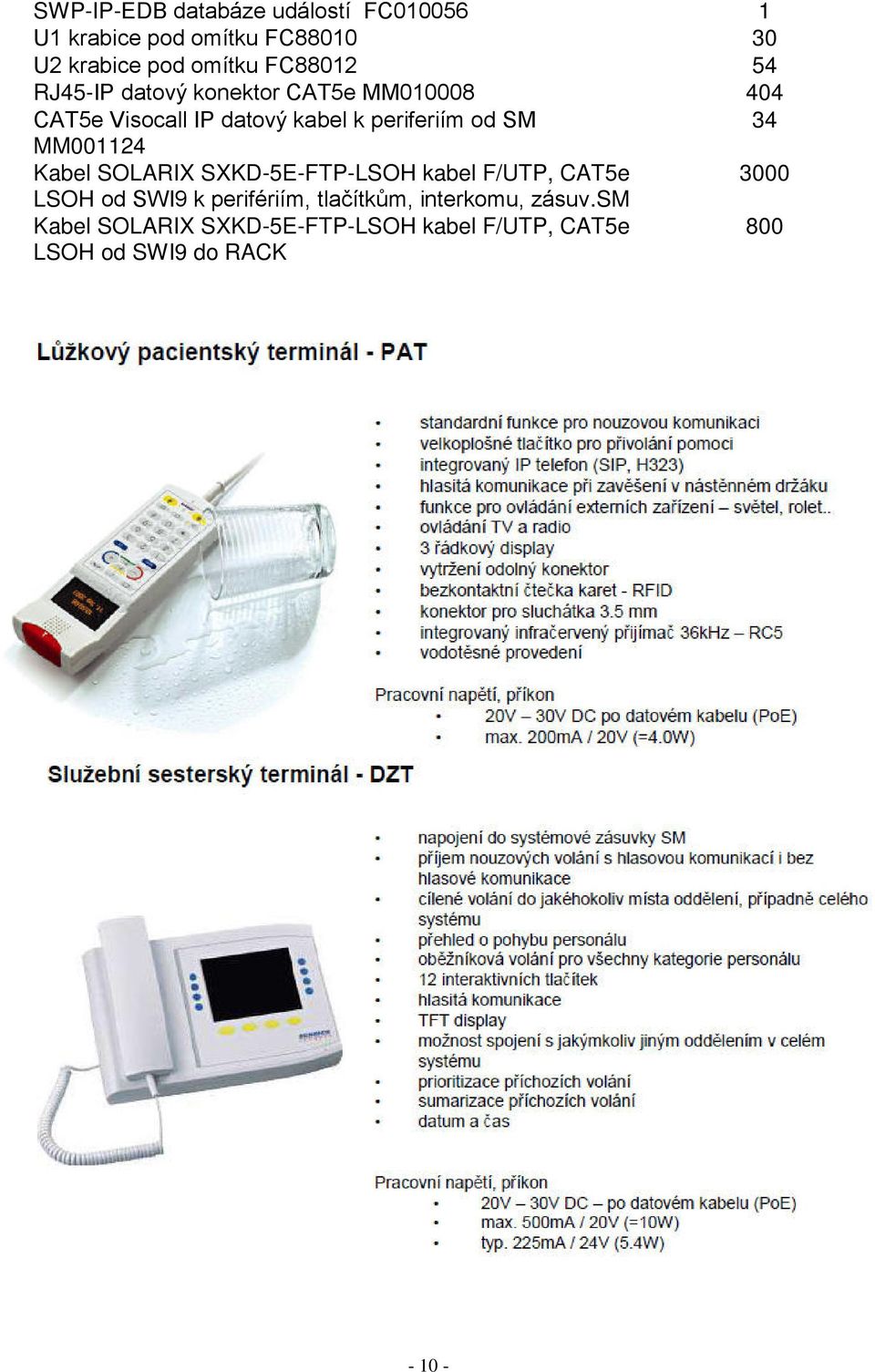

15 SWP-IP-EDB databáze událostí FC U1 krabice pod omítku FC U2 krabice pod omítku FC RJ45-IP datový konektor CAT5e MM CAT5e Visocall IP datový kabel k periferiím od SM 34 MM Kabel SOLARIX SXKD-5E-FTP-LSOH kabel F/UTP, CAT5e 3000 LSOH od SWI9 k perifériím, tlačítkům, interkomu, zásuv.sm Kabel SOLARIX SXKD-5E-FTP-LSOH kabel F/UTP, CAT5e 800 LSOH od SWI9 do RACK

16 - 11 -

17 - 12 -

18 - 13 -

19 - 14 -

20 8. PC pracoviště a tiskárny Počítač - Intel Core i Ivy Bridge, Intel H61 Express, RAM 4GB DDR3, Intel HD Graphics 2500, HDD 500GB 7200 otáček, DVD, čtečka paměťových karet, klávesnice a myš (5 ks) Operační systém WIN Ř (64bit) (3 ks) Bude předinstalován WIN 7 64 bit CZ profesional SW MS Office 2013 (64bit) (3 ks) Monitor AOC 21,5 e2250 (3 ks) Tiskárna HP Laser Jet M1212nf Sesterna, vrchní sestra (2 ks) Záložní zdroj pro PC pro sesterny UPS EATON 5P 850i 850VA 6IEC (2 ks)

21 10. Telefonní systém Požadavkem je řešení propojení do stávající telefonní ústředny. Předpoklad je že v kancelářích budou k telefonnímu spojení využívány především zásuvky 1xRJ45 (lze telefonní přístroj zapojit i do jiné datové zásuvky, propojování zařizuje pracovník IT ve spolupráci s telefonním technikem). Ze všech zásuvek přichází do rozvaděče RACK kabely UTP CAT 5e LSOH kde se provede jejich ukončení na Patch panelu. Pro telefonní zásuvky se předpokládá ukončení v Patch panelu CAT3 50 port. (stávající). Zde se bude moci pomocí patch propojek provádět jednoduché stěhování tel. Čísla po kancelářích Bude provedeno propojení na URACK objektu na stávající pozice telefonní ústředny. Pro zajištění komunikace s telefonní ústřednou jsou zvoleny telefonní přístroje pro sesternu, vrchní sestru, kuchyňku, lékárnu. Telefonní přístroj (sesterna, vrchní sestra) (2 ks) C-6025-CERNA+S Concorde standardní telefon s LCD/CLIP, černá/stříbrná 16-místný LCD displej s modrým podsvětlením, Zobrazení čísla volajícího (DTMF/FSK) Paměť na řř příchozích a 18 odchozích volání, LED indikace zmeškaných hovorů Hlasitý provoz (handsfree), 4 úrovně nastavení hlasitosti reproduktoru 16 volitelných vyzváněcích tónů, Ř úrovní hlasitosti vyzvánění, 2 přímé (dotyk paměti) 10 dvoudotykových pamětí, HOLD (přidržení) s 3 volitelnými melodiemi, Funkce Nerušit Možnost předání hovoru na paralelní telefony i bez pobočkové ústředny VIP kód obcházející funkci NERUŠIT, REDIAL a AUTOREDIAL (opak volby obs. č) Nastavitelný kontrast, 16 úrovní, Kalkulačka, Budík až 5 buzení během 24 hodin Funkce dětské volání (BABYCALL), PABX kód (předtáčení pro přístup na vnější linku) Pulsní/tónová volba, Barevná kombinace: černá, černo/stříbrná SPECIFIKACE: LCD: ano - 16 znaků, CLIP: ano (DTMF/FSK), SMS: ne, Podsvícení LCD: ano (modré) Nastavení kontrastu LCD:ano - 16 úrovní, Telefonní seznam: ne Paměť příchozích hovorů: řřx, Paměť pro odchozí volání: 1Řx Rychlá/jednotlačítková volba: ano - 2 číslo, Rychlá/dvoutlačítková volba: ano - 10 čísel Hlasitý telefon - handsfree: ano, Pulzní volba: ano, Tónová volba: ano Flash: ano (100ms),Redial: ano,pause: ano,mute: ne,hold: ano (s 3 volitelými melodiemi) Dětské volání (BabyCall): ano,měření délky hovoru: ano LED indikace: ano - zmeškané hovory,počet vyzváněcích tónů: 16x Nastaveni hlasitosti vyzvánění: ano - Ř úrovní Nastavení hlasitosti handsfree: ano - 4 úrovně České menu: ne,hodiny: ano,datum: ano,budík: ano (až 5 časových údajů),kalkulačka Konektor pro externí zařízení: ano,mechanické zamknutí telefonu: ano - klíčkem Napájení: 3x AA tužkové baterie,barva: černá+stříbrné sluchátko

22 Telefonní přístroj pracoviště sesterna, kuchyňka, lékárna S-3020-černá+bílá Concorde (3 ks) jednoduchý analogový telefonní přístroj 10 jednodotykových pamětí Hlasitý provoz Nastavitelná hlasitost reproduktoru (4 úrovně) Nastavitelná hlasitost sluchátka (2 úrovně) Hold on music Redial, Flash 100ms, Pause, Mute 3 vyzváněcí tóny s nastavitelnou hlasitostí, možnost vypnutí Optická indikace vyzvánění Možnost zavěšení na stěnu Napájení z tel.linky, nepotřebuje baterie Barva černá (bílé sluchátko) Bude provedeno propojení Patch panelu s telefonním panelem (telefonní panel dodávka stavby D rehabilitace), bude provedeno vyhledání telefonních čísel na tel.hlavě v 1NP, dále na rozhraní u telefonní ústředny, nastavení práv, nastavení telefonních čísel v telefonní ústředně

23 11. P ístupový systém Dle požadavku provozovatele musí dodaný systém navazovat na již provozovaný přístupový a docházkový systém v nemocnici, který má návaznosti i na mzdy. Proto doporučuji dodržet navržené řešení pro zajištění systémového propojení jednotlivých modulů do stávajícího systému. Systém docházky a přístupový systém je v nemocnici používán a i v nových pavilonech jsou instalovány komponenty tohoto systému jako jsou docházkové terminály, přístupové moduly se čtečkami a zvláště potom SW (programy) které s daty pracují s návazností na mzdy v nemocnici. Bude zajištěna SW licence pro 100 zaměstnanců 1x SW ADS+100 Bude zajištěn SW modul pro komunikaci s terminály ADS Service Bude zajištěno naprogramování karet, oprávnění zaměstnanců a jejich data

24 ídící jednotka AL20-TCP-POW (1 ks) pro 1 dveře obousměrné (2 čtečky) pro posuvné dveře od výtahu na chodbu, zdroj, komunikace Ethernet (vchod v denním režimu na kartu / východ v denním režimu i nočním režimu dle dispozice sestry na radar nebo na kartu, dále dveře ovládá EPS). Jednotka bude nainstalována nad podhledem na chodbě včetně zdroje a akumulátoru AKU. (posuvné dveře). Do řídící jednotky AL20 budou připojeny čtečky p ístupového systému EDK4B (2 ks) (provedení světlá) pro karty EMmarin EM khz jedná se o snímač bezkontaktních médií ve vnitřních prostorách i venkovních prostorách IP55. K identifikaci osob jsou navrženy karty EMmarin EM kHz (pro 3.np100 ks karet). Zdroj pro terminál je navržen POV12-1,2 se záložním akumulátorem pro zajištění funkčnosti než bude zajištěno náhradní napájení AKU TP V / 1,2 Ah. Zdroj bude instalován v místnosti s rozvaděčem RACK 1NP pavilon D rehabilitace. Docházkový terminál je navržen FT500B-TCP pro EMmarin karty a Ethernet připojení. Instalován bude v 1NP pavilonu D rehabilitace vedle výtahu (kabel data a kabel napájení příprava stavby pavilon D rehabilitace). Terminál bude připojen v rozvaděči RACK 1NP pavilon D rehabilitace. ídící jednotky budou připojeny kabelem UTP CAT5e LSOH do rozvaděče RACK a kabelem Eurofire 180S OHLS 2x1,5 pro zámek vpravo a pro vstup modulu jednotky posuvných dveří. ídící jednotka dává povely pro zámek dveří a zpět monitoruje stav dveří (otevřeno/zavřeno)

25 12. Soustava napětí Soustava elektroinstalace 1+N+PE AC 230/400V, 50 Hz, TN-S Soustava rozvodů CCTV, TV, STK, SWI9 SELV 24,12 V MN (bezpečné napětí) 13. Ochrana Ochrana před úrazem elektrickým proudem živých částí izolací (ČSN edice-2, 2007-Z1-4/2010) kryty (ČSN edice-2, 2007-Z1-4/2010) proudovým chráničem (ČSN edice-2, 2007-Z1-4/2010) neživých částí samočinným odpojením vadné části od zdroje (ČSN ed-2) pospojováním (ČSN edice-2) dále bezpečným napětím. 14. Provozní podmínky a vnější vlivy Provozní podmínky a vnější vlivy dle ČSN (vydaná 1řř5, změna Z1-12/ 1995, Z2-8/1997, Z3-5/2009) Venkovní prostor soupis vnějších vlivů, které nejsou dle ČSN edice-2 (vydaná 2006,změna Z1-4/2010 ), přílohy ZA.1.4 ( ) normální - ABŘ (teplotní rozsah -25 C až + 40 C).Vnější vlivy mimo rámec kapitoly 32 ČSN se nevyskytují dále dle ČSN edice-3 (vydaná 2010). Z hlediska nebezpečí úrazu elektrickým proudem (uvnitř objektu) se jedná o prostory bezpečné. Sociální zázemí v souladu s ČSN edice-2 (vydaná 2007) prostory s vanou nebo sprchou a umývací prostory. Klasifikace (třídy) prostředí podle ČSN EN edice-2 (vydaná 2007, změna A1-3/2010, Z1-11/200ř) systémové požadavky. I vnitřní (vytápěné místnosti) II vnitřní všeobecné (schodiště chodby) III venkovní chráněné (přístřešky) IV venkovní všeobecné (trvale vystavené vlivům počasí) 15. ZÁV R Při provádění veškerých prací se musí dodržovat veškeré platné předpisy a normy. Instalaci musí provést osoba (firma) s příslušnou elektrotechnickou kvalifikací dle Vyhl. č. 50 ČUBP (pracovník znalý s vyšší kvalifikací 6 a vyšší, dodavatelská firma Ř). Před uvedením do provozu se musí provést výchozí revize elektro dle ČSN (vydaná 1řř1, změna Z1-8/1996, Z2-4/2000, Z3-4/2004, Z4-9/2007) v souladu s ČSN (vydaná 2007) Elektrické instalace nízkého napětí revize. Z hlediska bezpečnosti před nebezpečným dotykovým napětím dle ČSN edice-2 (vydaná 2007, změna Z1-4/2010) Ochrana před úrazem elektrickým proudem, ČSN edice-2 (vydaná 2010) ochrana před nadproudy, ČSN (vydaná 1řřŘ, změna Z1-4/2001) výběr a stavba elektrických zařízení, výběr soustav a stavba vedení, ČSN edice-2 (vydaná 2003) dovolené proudy v el.rozvodech, ČSN (vydaná 1řŘ4, změna Z1a-4/1988, Z2-5/1994, Z3-3/1995, Z4-9/2009), ČSN edice-2 (vydaná 200ř) vnitřní elektrické rozvody, ČSN (vydaná 1řř2, změna N1-1/1993, Z1-3/1998, Z2-7/2002, Z3-3/200Ř) značení vodičů, Krytí v souladu s ČSN EN 6052ř (vydaná

26 1řř3, změna A1-4/2001). Dále se k revizní zprávě musí předložit protokoly o měření jednotlivých zásuvek (PC, Tel) a koncových zakončení (WiFi, CCTV). Uživatel musí mít dále v dostatečném předstihu zaškolenou obsluhu a určenou zodpovědnou osobu za provoz jednotlivých zařízení. K přihlédnutím řady ČSN TS Poplachové systémy CCTV sledovací systémy pro použití v bezpečnostních aplikacích Část 7: Pokyny pro aplikaci a vzhledem k uvažované instalaci kamerového systému CCTV musí dodavatel zajistit ve spolupráci s provozovatelem vyplnění Příručky uzavřeného kamerového systému CCTV a tuto ještě před uvedením do zkušebního provozu nechat schválit Úřadem pro ochranu osobních údajů v souladu se zákonem č.101/2000 Sb. A dle dalších souvisejících dokumentů jako ČSN TS část
