1 1 ÚVOD 1.1 PŘEDMĚT A ROZSAH PROJEKTU Předmětem této projektové dokumentace pro výběr zhotovitele je příprava a kompletace mobilního kamerového bodu, městského kamerového systému (dále jen MKS). Mobilní kamerový bod bude používým v libovolných částech města podle aktuální potřeby. Městský kamerový a dohlížecí systém je technickým prostředkem pro plnění úkolů Městských policií v souladu se zákonem č. 553/1991 Sb., o obecní policii. 1.2 PŘEDPISY A NORMY Projekt byl zpracován dle platných norem ČSN např. ČSN , ČSN a dalších souvisejících norem a předpisů. Při řešení byl brán zřetel na požadavky objednatele. Projekt je zpracován rovněž v souladu s: ČSN EN ( ) a navazující ČSN z dubna 2002, ČSN EN , ČSN , ČSN EN , včetně změny A1 z června 2003 a dalšími souvisejícími ČSN. 1.3 PODKLADY Podkladem pro zpracování projektu byly: Požadavky investora Podklady výrobců zařízení, - technické parametry použitého zařízení Konzultace s provozovatelem MKS ČSN uvedené v kap. 1.2.

2 2 VŠEOBECNÉ ÚDAJE 2.1 PROUDOVÁ SOUSTAVA Proudová sestava je realizována následujícími prvky: Prvek soustavy Rozvody MKS Napájecí rozvody MKS Popis 0-24V DC TN-S 230V, 50Hz, L+PE+N 2.2 OCHRANA PŘED NEBEZPEČNÝM DOTYKEM ŽIVÝCH ČÁSTÍ Ochrana před nebezpečným dotykem je provedena krytím vyhovujícím ČSN , čl. 2.3 OCHRANA PŘED NEBEZPEČNÝM DOTYKEM NEŽIVÝCH ČÁSTÍ Je provedena dle ČSN , čl , samočinným odpojením od zdroje a musí odpovídat ČSN , čl , s ochranným vodičem dimenzovaným dle ČSN , čl VNĚJŠÍ VLIVY DLE ČSN Jednoznačné vnější vlivy působící na předmětné prostory ve smyslu ČSN se tak jeví jako normální a nebude proto pro potřeby této dokumentace protokol vypracován. Vnější vlivy pro venkovní prostory jsou určeny následovně: Vnější vlivy pro venkovní prostory AA7, AB7, AC1, AD2, AE3, AF1, AK1, AM1, AN1, AP1, AQ1 BA1, BC2, BD1 CA1, CB1 Klasifikace vnějších vlivů dle ČSN EN čl.7.1 třída I - prostředí vnitřní a čl.7.2 třída II prostředí vnitřní všeobecné, případně čl. 7.4 třída IV - prostředí venkovní všeobecné (venkovní kamery).

3 3 POPIS SOUČASNÉHO STAVU SYSTÉMU 3.1 ÚVOD Sestava kamerového bodu se záznamem je modulární a její provedení zaručí jednoduché přemístění všech technologií na jiný bod, podle aktuální potřeby MP. 3.2 TECHNICKÉ ŘEŠENÍ Podmínkou je u kamerového bodu trvalé napájení 230VAC zajištěné zákazníkem. V případě, že napájení nebude možno zaručit po celou dobu provozu nepřetržitě, bude kamerový bod vybaven dobíječem s patřičně kapacitně dimenzovanými akumulátory tak, aby byla překlenuta doba bez napájení 230V. Kamerový bod dle zadávacích podmínek musí být schopen pracovat nepřetržitě pouze z napájecích akumulátorů, které budou uživatelem kamery cyklicky vyměňovány pracovníky uživatele a dobíjeny mimo kamerový bod. Kamerová sestava funguje tak, že vlastní digitální kamerová jednotka umístěná na technologické skříni na patřičném místě uchycené například na sloup VO a připojené do 230VAC, sleduje určitý prostor, například ulici nebo silnici proměnným objektivem. Platí, že čím menší pozorovací úhel, tím větší je přiblížení sledovaného objektu. Navrhovaná kamera je IP dome otočná kamera s nastavitelným objektivem. Digitální kamera poskytuje také především velikou výhodu ve flexibilním nastavení zobrazení a záznamu obrazu do záznamového zařízení. Uvažovaná autodome kamera IP HD má rozlišení 1080p při rychlosti 30 snímků za sekundu nebo rozlišení 720p při rychlosti 60 snímků za sekundu. Obecně lze i pro každé rozlišení kamery nastavit různou kvalitu komprese a rychlost snímkování za sekundu. V případě záznamu by byla počáteční hodnota rychlosti ukládání obrázků nastavena na 1 snímek/sec a to pouze při pohybu v obraze pro co nejdelší uchování obrázků na paměťovém médiu. Platí proto, že čím větší rozlišení kamery, tím větší nároky na kapacitu záznamového zařízení. Právě zaznamenávání obrázků z kamery patří k těm nejdůležitějším úkonům, které v tomto případě bude vždy lokálně zpracovávat řídící a záznamové zařízení instalované uvnitř technologické skříně. To bude přenášet a ukládat obrázky z kamerové jednotky na svoje interní paměťové medium o velikosti 128GB. Nastavení parametrů na kameře, které definují záznam snímků pouze v době kdy bude probíhat nějaký děj ve sledovaném poli kamery umožní, že bude možné ukládat obrázky na paměťové medium po dobu 2 až 7 dní podle zvoleného rozlišení a kvality snímků. V případě požadavku vyhodnocení zaznamenaných obrázků na paměťovém mediu bude možné jednoduše toto médium z technologické skříně vyjmout, připojit do dnešního běžného kancelářského PC přes rozhranní USB 2.0 a pomocí analyzačního software dodávaného zdarma jednoduše vyhledávat snímky a zobrazovat je na monitoru. Standardně je systém dodáván včetně podpory bezdrátového připojení WiFi, kdy je tak možné přistupovat do záznamu kamerového bodu lokálně v místě instalace pomocí mobilního PC s bezdrátovou kartou WiFi do vzdálenosti několika metrů od instalace.

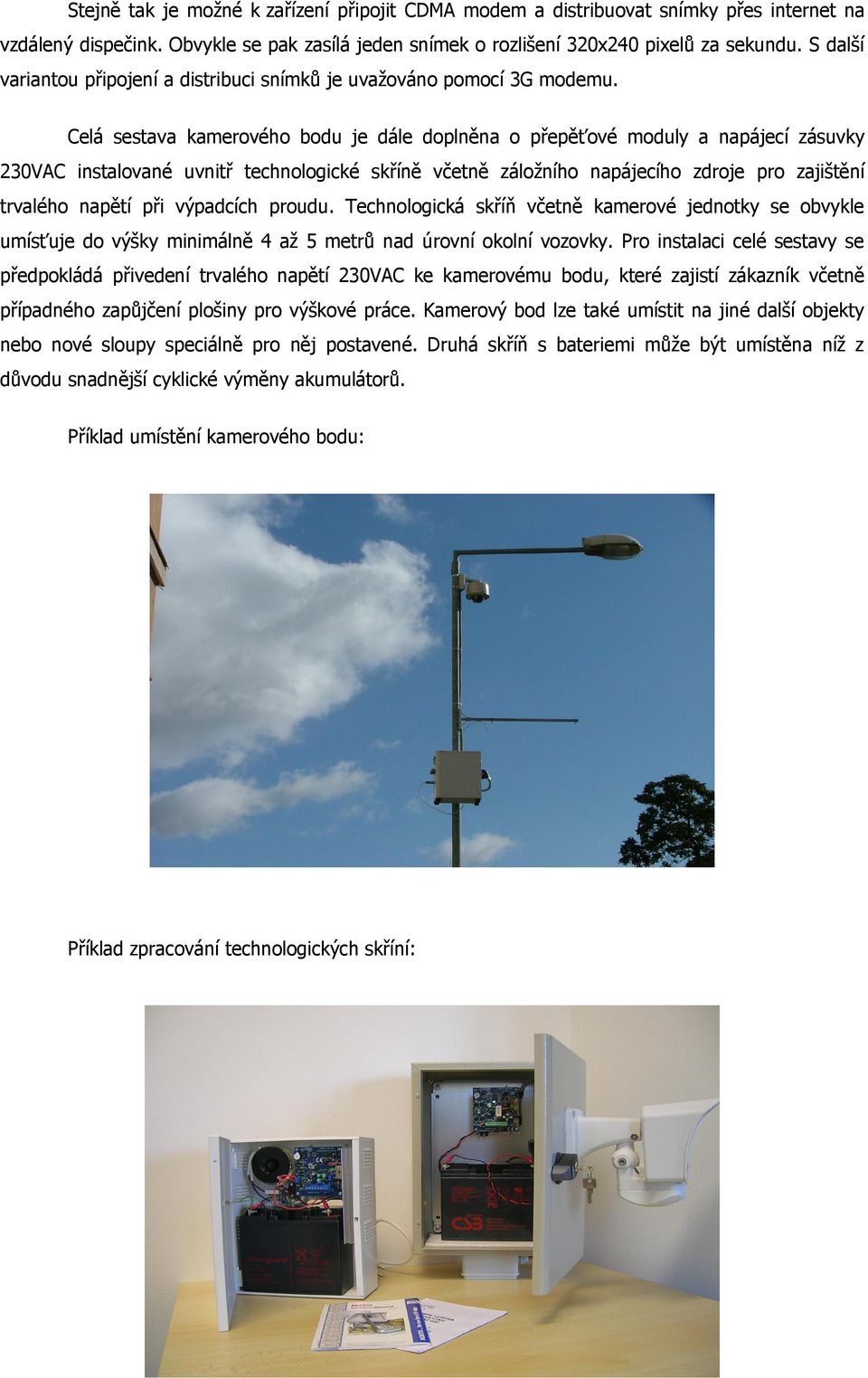

4 Stejně tak je možné k zařízení připojit CDMA modem a distribuovat snímky přes internet na vzdálený dispečink. Obvykle se pak zasílá jeden snímek o rozlišení 320x240 pixelů za sekundu. S další variantou připojení a distribuci snímků je uvažováno pomocí 3G modemu. Celá sestava kamerového bodu je dále doplněna o přepěťové moduly a napájecí zásuvky 230VAC instalované uvnitř technologické skříně včetně záložního napájecího zdroje pro zajištění trvalého napětí při výpadcích proudu. Technologická skříň včetně kamerové jednotky se obvykle umísťuje do výšky minimálně 4 až 5 metrů nad úrovní okolní vozovky. Pro instalaci celé sestavy se předpokládá přivedení trvalého napětí 230VAC ke kamerovému bodu, které zajistí zákazník včetně případného zapůjčení plošiny pro výškové práce. Kamerový bod lze také umístit na jiné další objekty nebo nové sloupy speciálně pro něj postavené. Druhá skříň s bateriemi může být umístěna níž z důvodu snadnější cyklické výměny akumulátorů. Příklad umístění kamerového bodu: Příklad zpracování technologických skříní:

5 Před samotnou realizací musí zhotovitel předložit výrobní dokumentaci ke schválení. Po provedení montážních činností bude následovat plná funkční zkouška a zkušební provoz v délce 30 dní. Po ukončení a vyhodnocení zkušebního provozu bude možné dílo předat uživateli. 5 ZÁVĚREČNÁ USTANOVENÍ 5.1 POKYNY PRO MONTÁŽ Barevné značení kabelů se provádí podle ČSN Instalaci zařízení je třeba provést dle platných norem ČSN např. ČSN a ČSN , přičemž je třeba dodržovat ustanovení o soubězích s vedením NN. Během montáže musí být dodržovány bezpečnostní předpisy pro práci v objektu, zvláště bezpečnostní předpisy pro práci na elektrickém zařízení a při práci na žebřících a ve výškách. 5.2 UVEDENÍ DO PROVOZU A PROVOZ ZAŘÍZENÍ Výchozí revize, zkušební provoz před uvedením zařízení MKS do trvalého provozu, zkoušky činnosti při provozu a pravidelné revize zařízení se provádí dle ČSN EN Prokazatelně je nutno určit: osobu zodpovědnou za provoz systému osoby poučené, pověřené obsluhou Osoba odpovědná za provoz systému: zodpovídá za provoz a bezporuchovou funkci zařízení kontroluje činnost osob pověřených obsluhou zajišťuje nahlašování oprav servisní organizaci kontroluje provádění zkoušek zařízení během provozu a odpovídá za provedení předepsaných revizí v průběhu provozu Osoby pověřené obsluhou zařízení: musí být proškoleny předávající organizací zjištěné závady neprodleně hlásí osobě zodpovědné za provoz zařízení

6 5.3 NÁLEŽITOSTI PŘEDÁVACÍHO PROTOKOLU dokumentace. Součástí předávacího protokolu dokončené zakázky musí být projektová a výrobní
