Návod k použití. HD videokamera s vysokým rozlišením. Model No. HDC-HS9 VQT1N89. Před použitím si, prosíme, přečtěte celý návod.

Transkript

1 Návod k použití HD videokamera s vysokým rozlišením Model No. HDC-HS9 Před použitím si, prosíme, přečtěte celý návod. EP

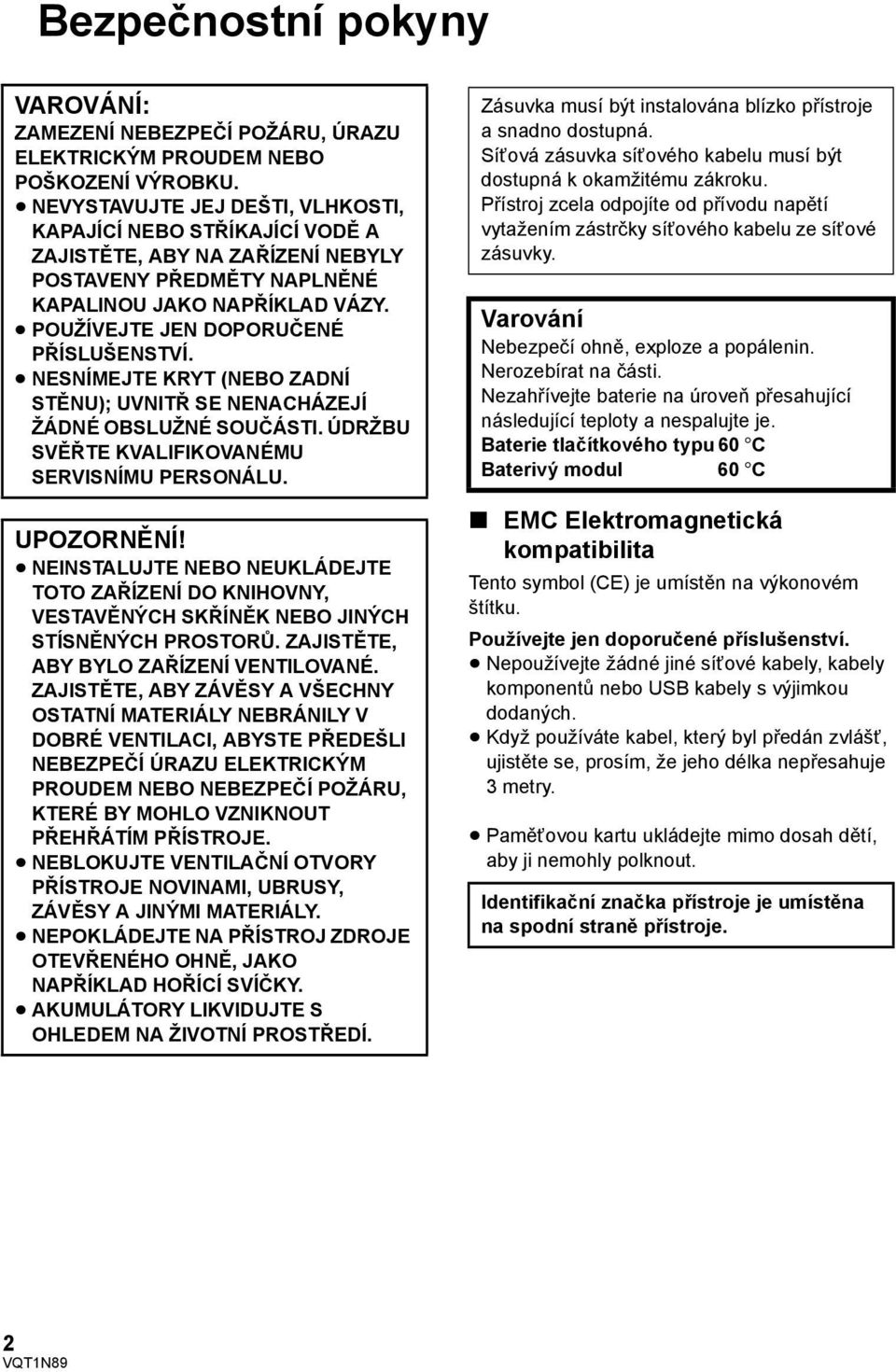

2 Bezpečnostní pokyny VAROVÁNÍ: ZAMEZENÍ NEBEZPEČÍ POŽÁRU, ÚRAZU ELEKTRICKÝM PROUDEM NEBO POŠKOZENÍ VÝROBKU. NEVYSTAVUJTE JEJ DEŠTI, VLHKOSTI, KAPAJÍCÍ NEBO STŘÍKAJÍCÍ VODĚ A ZAJISTĚTE, ABY NA ZAŘÍZENÍ NEBYLY POSTAVENY PŘEDMĚTY NAPLNĚNÉ KAPALINOU JAKO NAPŘÍKLAD VÁZY. POUŽÍVEJTE JEN DOPORUČENÉ PŘÍSLUŠENSTVÍ. NESNÍMEJTE KRYT (NEBO ZADNÍ STĚNU); UVNITŘ SE NENACHÁZEJÍ ŽÁDNÉ OBSLUŽNÉ SOUČÁSTI. ÚDRŽBU SVĚŘTE KVALIFIKOVANÉMU SERVISNÍMU PERSONÁLU. UPOZORNĚNÍ! NEINSTALUJTE NEBO NEUKLÁDEJTE TOTO ZAŘÍZENÍ DO KNIHOVNY, VESTAVĚNÝCH SKŘÍNĚK NEBO JINÝCH STÍSNĚNÝCH PROSTORŮ. ZAJISTĚTE, ABY BYLO ZAŘÍZENÍ VENTILOVANÉ. ZAJISTĚTE, ABY ZÁVĚSY A VŠECHNY OSTATNÍ MATERIÁLY NEBRÁNILY V DOBRÉ VENTILACI, ABYSTE PŘEDEŠLI NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM NEBO NEBEZPEČÍ POŽÁRU, KTERÉ BY MOHLO VZNIKNOUT PŘEHŘÁTÍM PŘÍSTROJE. NEBLOKUJTE VENTILAČNÍ OTVORY PŘÍSTROJE NOVINAMI, UBRUSY, ZÁVĚSY A JINÝMI MATERIÁLY. NEPOKLÁDEJTE NA PŘÍSTROJ ZDROJE OTEVŘENÉHO OHNĚ, JAKO NAPŘÍKLAD HOŘÍCÍ SVÍČKY. AKUMULÁTORY LIKVIDUJTE S OHLEDEM NA ŽIVOTNÍ PROSTŘEDÍ. Zásuvka musí být instalována blízko přístroje a snadno dostupná. Síťová zásuvka síťového kabelu musí být dostupná k okamžitému zákroku. Přístroj zcela odpojíte od přívodu napětí vytažením zástrčky síťového kabelu ze síťové zásuvky. Varování Nebezpečí ohně, exploze a popálenin. Nerozebírat na části. Nezahřívejte baterie na úroveň přesahující následující teploty a nespalujte je. Baterie tlačítkového typu 60 oc Baterivý modul 60 oc EMC Elektromagnetická kompatibilita Tento symbol (CE) je umístěn na výkonovém štítku. Používejte jen doporučené příslušenství. Nepoužívejte žádné jiné síťové kabely, kabely komponentů nebo USB kabely s výjimkou dodaných. Když používáte kabel, který byl předán zvlášť, ujistěte se, prosím, že jeho délka nepřesahuje 3metry. Paměťovou kartu ukládejte mimo dosah dětí, aby ji nemohly polknout. Identifikační značka přístroje je umístěna na spodní straně přístroje. 2

3 Informace pro uživatele k likvidaci elektrických a elektronických zařízení (domácnosti) Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Pro podnikové uživatele v zemích Evropské unie Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele. Informace k likvidaci v ostatních zemích mimo Evropskou unii Tento symbol je platný jen v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce. Odškodnění týkající se zaznamenaného obsahu Výrobce v žádném případě nezodpovídá za ztrátu záznamů, způsobenou funkční poruchou nebo výrobní vadou tohoto přístroje, jeho příslušenství nebo nosičů použitých pro záznam. Pečlivě respektujte autorská práva Pořizování záznamů již zaznamenaných pásků či disků nebo jiného publikovaného nebo vysílaného materiálu pro jiné než vaše soukromé použití může porušovat autorská práva. U některých typů záznamu může být omezeno i pořizování záznamu pro soukromou potřebu. Karty, které lze použít v tomto zařízení Paměťová karta SD a paměťová karta SDHC Paměťové karty 4 GB nebo více, které nejsou označeny logem SDHC, nevycházejí ze standardu paměťových karet SD. Podrobnější informace o kartách SD jsou uvedeny na straně 20. Pro potřeby tohoto návodu Paměťové karty SD a paměťové karty SDHC jsou označovány jako Karta SD. V tomto návodu jsou funkce, které mohou být použity pro záznam/přehrávání filmů, označeny VIDEO. V tomto návodu jsou funkce, které mohou být použity pro záznam/přehrávání statických snímků, označeny PHOTO. HD Writer 2.5E for HDC se vztahuje na HD Writer 2.5E. Související strany jsou označeny šipkou, například: l 00 3

4 Licence SDHC Logo je obchodní značka. AVCHD a logo AVCHD jsou obchodní známky společnosti Matsushita Electric Industrial Co., Ltd. a společnosti Sony Corporation. Vyrobeno podle licence společnosti Dolby Laboratories. Dolby a symbol dvojitého písmene D jsou ochranné známky společnosti Dolby Laboratories. HDMI, logo HDMI a High-Definition Multimedia Interface jsou registrovanými obchodními známkami nebo obchodními známkami společnosti HDMI Licensing LLC. HDAVI Control je obchodní známkou Matsushita Electric Industrial Co., Ltd. x.v.colour je obchodní známka. LEICA je registrovaná obchodní známka společnosti Leica Microsystems IR GmbH a DICOMAR je registrovaná obchodní známka společnosti Leica Camera AG. Microsoft, Windows, Windows Vista a DirectX jsou registrovanými ochrannými známkami nebo ochrannými známkami Microsoft Corporation ve Spojených státech a/ nebo v dalších zemích. Snímek/snímky zobrazení výrobků Microsoft je/jsou otištěn/y se svolením společnosti Microsoft Corporation. IBM a PC/AT je registrovanou obchodní známkou společnosti International Business Machines Corporation ze Spojených států amerických. Intel, Core, Pentium a Celeron jsou registrovanými ochrannými známkami nebo ochrannými známkami Intel Corporation ve Spojených státech a v dalších zemích. AMD Athlon je obchodní známkou Advanced Micro Devices, Inc. Apple, Mac OS jsou registrovanými ochrannými známkami Apple Inc. ve Spojených státech a/nebo v dalších zemích. PowerPC je obchodní známkou International Business Machines Corporation. Ostatní názvy systémů a výrobků uvedené v tomto návodu jsou obvykle registrované obchodní známky nebo obchodní známky výrobců, kteří příslušný systém nebo výrobek vyvinuli. Tento produkt je povolen na základě licence portfolia patentu pro AVC pro osobní, nikoli pro obchodní využití ze strany zákazníka a vztahuje se na (i) kódování videa v souladu s AVC standardem ( MPEG-4 Video ) a/nebo (ii) dekódování AVC Videa, které bylo zakódováno zákazníkem provádějícím aktivity osobního, nikoli obchodního charakteru a/nebo bylo získáno od dodavatele videa, který je na základě licence oprávněn poskytovat AVC Video. V případě jakéhokoli jiného použití licence nebude udělena nebo bude zrušena. Další informace je možné získat od MPEG LA, LLC. Navštivte stránku 4

5 Obsah Bezpečnostní pokyny...2 Příslušenství... 7 Vlastnosti... 8 Před použitím Příprava [1] Zacházení s HDD (Mechanika pevného disku) [2] Popis a použití jednotlivých součástí Dálkové ovládání Nastavení [1] Elektrické napájení Nabíjení akumulátoru Vložení/Vyjmutí akumulátoru Doba nabíjení a doba záznamu Připojení k síťové zásuvce [2] Příprava karet SD Karty, které lze použít v tomto zařízení Vložení/vyjmutí karty SD [3] Volba režimu (Zapnutí/vypnutí videokamery) Zapnutí a vypnutí napájení prostřednictvím LCD monitoru [4] Používání menu Volba jazyka Seznam menu [5] Nastavení data a času Nastavení světového času (Zobrazení času v místě cíle cesty) [6] Nastavení LCD monitoru Zvýšení jasu LCD monitoru Nastavení jasu a úrovně barev LCD monitoru Změna kvality obrazu na LCD monitoru Snímání sebe sama Záznam Záznam (Základní) [1] Před záznamem Funkce Vypnutí nežádoucího natáčení (AGS) [2] Filmový záznam Režimy záznamu/přibližná doba záznamu Rychlý start PRE-REC Návod ke snímání [3] Snímání statických snímků Kvalita snímku Počet zaznamenatelných snímků [4] Funkce Zoom in/out Funkce digitálního zoomu [5] Funkce stabilizátoru obrazu [6] Režim detekce tváře a AE Záznam (Pro pokročilé) [1] Záznamové funkce ikon Funkční ikony Zatmívání/roztmívání, Ovládání inteligentního kontrastu, Režim nápovědy, Režim Soft skin, Barevné noční vidění, Kompenzace protisvětla, Nízké světlo, Samospoušť, Tele makro [2] Záznamové funkce menu Menu Funkce řádek návodu, 25p digitální kino, Funkce omezení šumu větru, Nastavení mikrofonu, Úroveň mikrofonu, Vysokorychlostní sekvenční snímání, Vestavěný blesk, Funkce potlačení červených očí, Zvuk závěrky, Zebra, Pruh s barvami, Automatická pomalá závěrka, Barva digitálního kina [3] Funkce manuálního záznamu Režim scény Nastavení manuálního zaostření Vyvážení bílé Manuální nastavení rychlosti závěrky/otvoru clony

6 Přehrávání Přehrávání [1] Přehrávání filmových záznamů Přehrávání filmů podle data Inteligentní volba scény Zopakování přehrávání Pokračování předchozího přehrávání [2] Přehrávání statického snímku Přehrávání statických snímků podle data Úpravy [1] Vymazání scén/statických snímků [2] Rozdělení scény kvůli vymazání [3] Ochrana scén/statických snímků [4] Nastavení DPOF [5] Kopírování mezi kartou SD a HDD [6] Správa karty SD a HDD Formátování Informace o HDD S televizorem [1] Prohlížení videa/snímků na vašem TV Připojení prostřednictvím Mini kabel HDMI Poslech 5.1-kanálového zvuku Připojení prostřednictvím kabelu [2] Přehrávání pomocí VIERA Link (HDAVI Control ) Zálohování S jinými přístroji [1] Připojení k vypalovačce DVD za účelem zkopírování/ přehrávání disku Příprava pro kopírování/ přehrávání Kopírování disků Přehrávání zkopírovaných disků Zacházení s diskem použitým ke kopírování (Formátování, Automatická ochrana, Zobrazení informace o disku) [2] Kopírování obrazu na jiné video zařízení [3] S tiskárnou (PictBridge) S počítačem Před použitím [1] Co můžete s počítačem dělat Ujednání pro finálního uživatele licence [2] Operační prostředí Nastavení [1] Instalace [2] Připojení a rozpoznání Zobrazení na počítači Použití s PC [1] Spuštění HD Writer 2.5E Čtení pokynů v softwarových aplikacích [2] Při použití Macintosh Ostatní Indikátory [1] Indikátory [2] Zprávy Obnovení Užitečné rady [1] Funkce, které nelze použít současně [2] Odstraňování závad Bezpečnostní opatření při používání přístroje Vysvětlení pojmů Technické údaje

7 Příslušenství Před použitím zařízení zkontrolujte příslušenství. Akumulátor VW-VBG130 Síťový adaptér VSK0698 Síťový kabel K2CQ2CA00006 Kabel pro stejnosměrné napájení K2GJYYC00001 Dálkové ovládání N2QAEC Knoflíková baterie CR2025 AV kabel K2KC4CB00027 Kabel komponentu K2KZ9DB00004 Volitelné příslušenství Některá volitelná příslušenství nemusí být v některých zemích dostupná. Síťový adaptér (VW-AD21E-K) Akumulátor (lithiový/vw-vbg130/1320 mah) Akumulátor (lithiový/vw-vbg260/2640 mah) Akumulátor (lithiový/vw-vbg6/5800 mah)*1 Souprava držáku pro baterie (VW-VH04) Mini kabel HDMI (RP-CDHM15, RP-CDHM30) Telekonverzní předsádková čočka (VW-T3714H) Širokoúhlý objektiv (VW-W3707H) Sada filtru (VW-LF37WE) DC video světlo (VW-LDC102E)*2 Žárovka do DC videosvětla (VZ-LL10E) Patka (VW-SK12E) Stativ (VW-CT45E) Vypalovačka DVD (VW-BN1) *1 Souprava držáku pro baterie VW-VH04 (volitelné příslušenství) je nutná. *2 Patka VW-SK12E (volitelné příslušenství) je potřebná. USB kabel K2KZ4CB00011 CD-ROM 7

8 Vlastnosti Velmi jasné snímky s vysokým rozlišením Toto zařízení zaznamenává obraz s vysokým stupněm detailů a s vysokým rozlišením na kartu SD nebo na HDD (pevný disk). A B A Obraz s vysokým rozlišením (1920k1080) * Dostupný počet rozkladových řádků 1080 Obraz s vysokým rozlišením Výše uvedené vysvětlení se vztahuje na statické snímky. * Platí pro režim záznamu HA/HG/HX. B Standardní obraz (720k576) Dostupný počet rozkladových řádků 576 Co je to AVCHD? Jedná se o formát pro záznam a přehrávání obrazu s vysokým rozlišením, s vysokou úrovní detailů. Obraz ja zaznamenáván v kodeku MPEG-4 AVC/H.264 pro kompresi obrazu a zvuk je zaznamenáván s Dolby Digital 5.1 Creator. Vzhledem k tomu se způsob záznamu liší od běžného DVD videa, příslušná data nejsou kompatibilní. Kompatibilita s jinými produkty S jinými přístroji Dostupná funkce Kvalita snímku Prohlížení videa/snímků na vašem TV (l 78 až 84) Použití vypalovačky DVD (l 86 až 91) Co můžete s počítačem dělat (l 96 až 97) Kopírování obrazu na jiné video zařízení (l 92) Přehrávání s Mini kabel HDMI (l 81) jpřehrávání pomocí VIERA Link (HDAVI Control ) (l 83) Přehrávání s kabelem komponentu [1080i] (l 82) Přehrávání s kabelem komponentu [576i] (l 82) Přehrávání s AV kabelem (l 78) Připojení k vypalovačce DVD za účelem zkopírování/přehrávání disku (l 86) jpřehrávání zkopírovaných disků (l 90) Kopírování dat do PC a zjednodušená editace (l 96) Zápis dat na disky DVD a karty SD (l 96) Konverze dat filmového záznamu do formátu MPEG2 (l 96) Vytváření disků DVD-Video (l 96) Dabování obrazu při zapojení prostřednictvím AV kabelu (l 92) Obraz s vysokým rozlišením Standardní obraz Obraz s vysokým rozlišením Standardní obraz 8

9 Příprava Záznam Přehrávání Zálohování S počítačem Ostatní 10 Před použitím 16 Nastavení 9

10 Před použitím 1 Zacházení s HDD (Mechanika pevného disku) Toto zařízení je vybaveno vestavěným HDD s kapacitou 60 GB *. I když je HDD schopen ukládat velká množství dat, vyznačuje se mnoha choulostivými faktory. Při použití tohoto komponentu věnujte pozornost následujícím bodům. * Použitelný prostor na HDD je obvykle vypočítán jako 1 GB= bytů. Kapacita tohoto zařízení, PC a softwaru je vyjádřena jako 1 GB=1.024k1.024k1.024= bytů. Nicméně uvedená hodnota kapacity se zdá být menší. Nevystavujte HDD vibracím a nárazům. V závislosti na podmínkách prostředí a zacházení může být HDD vystaven částečnému poškození nebo se může stát, že jej nebude možné číst, zaznamenávat na něj nebo z něj přehrávat data. Nevystavujte zařízení vibracím ani nárazům a nevypínejte napájení během záznamu nebo přehrávání. Při použití zařízení na místech s hlasitými zvuky, jako jsou kluby nebo soudy, může dojít k zastavení záznamu následkem vibrací. Na takovýchto místech se doporučuje provádět záznam na kartu SD. Pravidelně si pořizujte záložní kopie. HDD slouží jako dočasné paměťové médium. Aby se zabránilo vymazání dat následkem statické energie, elektromagnetických vln, rozbití nebo poruch, zálohujte data na PC nebo DVD disk. (l 86, 96) V případě jakékoli neobvyklé činnosti HDD okamžitě pořiďte záložní kopii dat. Porucha HDD může způsobit nepřetržitý šum nebo přerušovaný zvuk během záznamu nebo přehrávání. Pokračování v použití způsobí další poškození a může případně vést ke zrušení činnosti HDD. Při výskytu těchto jevů zkopírujte data na HDD do PC nebo na disk DVD a okamžitě se obraťte na vašeho prodejce. Když už je HDD mimo provoz, záchrana dat již není možná. V příliš teplých nebo studených prostředích může dojít k zastavení činnosti. Když je okolní teplota příliš vysoká nebo příliš nízká, dojde k vyřazení zařízení z činnosti kvůli ochraně HDD. Nepoužívejte toto zařízení při nízkém atmosférickém tlaku. Při použití HDD v nadmořské výšce 3000 m nebo výše může dojít k selhání HDD. 10 Přeprava Při přepravě zařízení vypněte napájení a dbejte na to, aby nedošlo k otřesu, pádu nebo nárazu zařízení. Identifikace pádu Na obrazovce se objeví [ ] jakmile je zjištěn stav pádu (beztížný stav). V takovém případě může dojít k záznamu provozního zvuku pevného diku. Je-li stav pádu zjiš ován opakovaně, jednotka může zastavit operaci záznamu nebo přehrávání aby chránila pevný disk. Indikátor přístupu na HDD [ACCESS HDD] A Indikátor svítí během přístupu na HDD (inicializace, záznam, přehrávání, vymazávání atd.). Při rozsvíceném indikátoru neprovádějte následující úkony. Mohlo by to totiž poškodit HDD nebo způsobit nesprávnou činnost zařízení. jnastavte otočný ovladač režimu jnevypínejte zařízení jzasunutí a vyjmutí USB spojovacího kabelu jnevystavujte zařízení vibracím nebo nárazům Zřeknutí se odpovědnosti za ztrátu zaznamenaného obsahu Panasonic nijak neodpovídá za škody přímo nebo nepřímo vzniklé v důsledku jakýchkoli problémů, které způsobí ztrátu záznamu nebo upraveného obsahu, a nezaručuje žádný obsah v případě, že záznam nebo úpravy nebudou řádně fungovat. Výše uvedené platí obdobně v případě jakékoli opravy kamery (včetně jakéhokoli jiného dílu nesouvisejícího s diskem).

11 Před použitím 2 Popis a použití jednotlivých součástí Výklopná část LCD monitoru 2 LCD monitor (l 29) Prsty vytáhněte ven LCD monitor ve směru šipky. Monitor lze vyklopit až o 90o. Vzhledem k omezením vyplývajícím z výrobní technologie LCD displejů se mohou na displeji LCD monitoru objevit malé světlé nebo tmavé body. Nejedná se však o poruchu a tento jev nemá na zaznamenaný obraz žádný vliv. 3 Tlačítko optického stabilizátoru obrazu [, O.I.S.] (l 43) 4 Přepínač volby režimu [AUTO/MANUAL/ FOCUS] (l 33, 57) 5 Nulovací tlačítko [RESET] (l 118) 6 Kurzorové tlačítko Pro volbu funkcí záznamu nebo přehrávání a dále při použití menu používejte kurzorová tlačítka. Monitor lze otočit až o 180o A směrem k objektivu nebo o 90o B v opačném směru. 1 Proveďte volbu pohybem nahoru, dolů, doleva nebo doprava. 2 Nastavte zvolenou hodnotu stisknutím středu kurzorového tlačítka. Operace při zobrazení menu (l 23) Volba funkcí záznamu (l 45, 49) Manuální doladění (l 57) Úkony spojené s přehráváním (l 62, 67) 11

12 7 Tlačítko Zásuvka pro DC vstup [DC IN 9.3V] (l 19) 8 Držák akumulátoru (l 17) 9 Páčka uvolnění akumulátoru [BATTERY] (l 17) 10 mini konektor HDMI [HDMI] (l 81, 83) 11 Tlačítko kopírování disku [DISC COPY] (l 89) 12 Tlačítko zesvětlení LCD [POWER LCD EXTRA] (l 29) 13 Tlačítko mazání [ ] (l 70) 14 Výstupní zásuvka audia-videa [A/V] (l 78, 92) Používejte pouze dodaný AV kabel. 15 Zásuvka komponentu [COMPONENT] (l 82) 16 USB zásuvka [ ] (l 86, 93, 103) 17 Tlačítko menu [MENU] (l 23) Vestavěný blesk (l 53) 19 Objektiv (LEICA DICOMAR) Krytka objektivu A K otevření ochrany objektivu dojde v režimu HDD nebo režimu záznamu na kartu SD. (l 22) 20 Sluneční clona Sluneční clonu sejměte otáčením proti směru hodinových ručiček A. Při nasazování ji vložte do otvoru B a poté točte ve směru hodinových ručiček C. Nasaďte ochranný MC filtr nebo ND filtr ze sady filtru (VW-LF37WE; volitelné příslušenství) na čelní stranu sluneční clony. Při nasazování telekonverzní předsádkové čočky (VW-T3714H; volitelné příslušenství) nebo širokoúhlé předsádkové čočky (VW-W3707H; volitelné příslušenství) nejprve sundejte sluneční clonu. Věnujte pozornost následující části. Když jsou současně nasazeny 2 součásti příslušenství objektivu, jako ND filtr a telekonverzní předsádková čočka, a páčka W/ T je přesunuta do bodu označeného W, 4 rohy obrazu ztmavnou. (Odclonění) (Pokud nasazujete 2 součásti příslušenství objektivu, nejdříve sejměte clonu objektivu a pak je nasaďte.) Nasazení krytky objektivu (Je součástí sady filtrů (VW-LF37WE; volitelné příslušenství)) Při použití sady filtru (VW-LF37WE; volitelné příslušenství) chraňte povrch objektivu, když se nepoužívá, krytkou objektivu dodanou v rámci sady filtru. Při nasazování nebo snímání uchopte krytku objektivu z obou stran konečky prstu a palce. 21 Senzor dálkového ovládání (l 15) 22 Indikátor záznamu (l 24) 12

13 23 23 Objímka stativu Jedná se o otvor pro uchycení zařízení na stativ, dodávaný v rámci volitelného příslušenství. (Podrobnější informace o montáži stativu jsou uvedeny v návodu k použití stativu.) A Základna videokamery Při použití stativu nelze otevřít kryt slotu pro kartu SD. 13

14 Tlačítko detekce tváře a AE [ ] (l 44) 25 Tlačítko PRE-REC [PRE-REC] (l 37) 26 Tlačítko fotografického snímání [ ] (l 39) 27 Páčka zoomu [W/T] (V režimu záznamu) (l 42) Páčka hlasitosti [svolr] (V režimu přehrávání) (l 63) 28 Reproduktor 29 Interní mikrofony (pro 5.1-kanálový zvuk) 30 Otočný ovladač režimu (l 22) 31 Indikátor stavu (l 22) 32 Indikátor přístupu na HDD [ACCESS HDD] (l 10) 33 Tlačítko spuštění/zastavení záznamu (l 34) 34 Indikátor přístupu na kartu [ACCESS] (l 21) 35 Páčka vyjmutí karty SD [SD CARD OPEN] (l 21) 36 Slot pro kartu (l 21) 37 Karta SD (l 21) 38 Úchyt ramenního popruhu Páskové poutko Přizpůsobte délku páskového poutka, aby se vám do něj vešla vaše ruka. 1 Odepněte poutko. 2 Nastavte délku. 3 Připněte poutko zpět. 14

15 Dálkové ovládání EXT DISPLAY DATE/ TIME SEARCH STILL ADV SKIP PHOTO SHOT PLAY PAUSE VOL STOP ENTER START/ STOP ZOOM SEARCH STILL ADV SKIP MENU Vložte knoflíkovou baterii (dodanou) 1 Podržte stisknutý uzávěr A a vytáhněte držák baterie. 2 Vložte do držáku knoflíkovou baterii značkou (i) nahoru a zasuňte držák zpět na původní místo. Knoflíkovou baterii po vybití vyměňte za novou (číslo dílu: CR2025). Předpokládaná životnost baterie je za normálních podmínek 1 rok, ale závisí na frekvenci použití zařízení. 1 Tlačítko fotografického snímání [ ] * 2 Tlačítko zobrazení údajů na obrazovce [EXT DISPLAY] (l 80) 3 Tlačítko nastavení data/času [DATE/TIME] (l 26) 4 Tlačítka pro ovládání přehrávání (l 64) 5 Tlačítko mazání [ ] * 6 Směrová tlačítka [3,4,2,1] Tato tlačítka pracují podobně jako kurzorová tlačítka pro pohyb nahoru/dolů/doprava/doleva na zařízení. 7 Tlačítko spuštění/zastavení záznamu [START/STOP] * 8 Tlačítka ovládání zoomu/hlasitosti [ZOOM, VOL] * 9 Tlačítko menu [MENU] * 10 Potvrzovací tlačítko [ENTER] Toto tlačítko pracuje podobně jako stisknutí kurzorového tlačítka na zařízení. *označuje tlačítka, která fungují stejně jako odpovídající tlačítka na zařízení. UPOZORNĚNÍ! Při nesprávné výměně baterie hrozí nebezpečí výbuchu. Při výměně používejte pouze stejný nebo odpovídající druh baterie, doporučený výrobcem. Použité baterie likvidujte podle pokynů výrobce. Varování Knoflíkovou baterii ukládejte mimo dosah dětí. Nikdy nevkládejte knoflíkovou baterii do úst. Při polknutí přivolejte lékaře. Rozsah použitelnosti dálkového ovládání A Senzor dálkového ovládání Vzdálenost: Přibližně do 5 m Úhel: Přibližně 10o nahoru a 15o dolů, doleva a doprava Dálkové ovládání je určeno pro použití v interiéru. V exteriéru nebo při silném osvětlení zařízení nemusí pracovat správně ani v použitelném rozsahu. 15

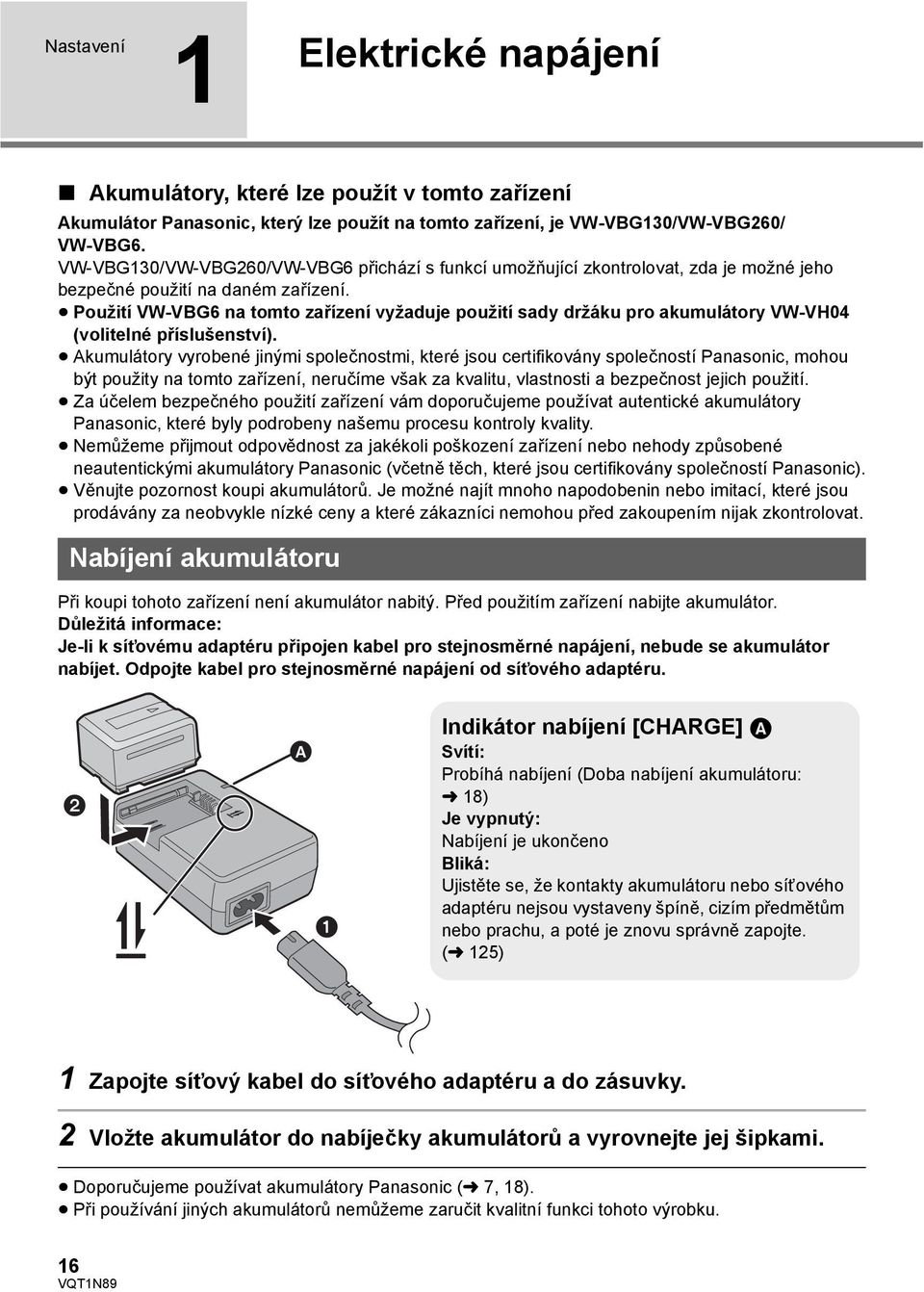

16 Nastavení 1 Elektrické napájení Akumulátory, které lze použít v tomto zařízení Akumulátor Panasonic, který lze použít na tomto zařízení, je VW-VBG130/VW-VBG260/ VW-VBG6. VW-VBG130/VW-VBG260/VW-VBG6 přichází s funkcí umožňující zkontrolovat, zda je možné jeho bezpečné použití na daném zařízení. Použití VW-VBG6 na tomto zařízení vyžaduje použití sady držáku pro akumulátory VW-VH04 (volitelné příslušenství). Akumulátory vyrobené jinými společnostmi, které jsou certifikovány společností Panasonic, mohou být použity na tomto zařízení, neručíme však za kvalitu, vlastnosti a bezpečnost jejich použití. Za účelem bezpečného použití zařízení vám doporučujeme používat autentické akumulátory Panasonic, které byly podrobeny našemu procesu kontroly kvality. Nemůžeme přijmout odpovědnost za jakékoli poškození zařízení nebo nehody způsobené neautentickými akumulátory Panasonic (včetně těch, které jsou certifikovány společností Panasonic). Věnujte pozornost koupi akumulátorů. Je možné najít mnoho napodobenin nebo imitací, které jsou prodávány za neobvykle nízké ceny a které zákazníci nemohou před zakoupením nijak zkontrolovat. Nabíjení akumulátoru Při koupi tohoto zařízení není akumulátor nabitý. Před použitím zařízení nabijte akumulátor. Důležitá informace: Je-li k síťovému adaptéru připojen kabel pro stejnosměrné napájení, nebude se akumulátor nabíjet. Odpojte kabel pro stejnosměrné napájení od síťového adaptéru. Indikátor nabíjení [CHARGE] A Svítí: Probíhá nabíjení (Doba nabíjení akumulátoru: l 18) Je vypnutý: Nabíjení je ukončeno Bliká: Ujistěte se, že kontakty akumulátoru nebo síťového adaptéru nejsou vystaveny špíně, cizím předmětům nebo prachu, a poté je znovu správně zapojte. (l 125) 1 Zapojte síťový kabel do síťového adaptéru a do zásuvky. 2 Vložte akumulátor do nabíječky akumulátorů a vyrovnejte jej šipkami. Doporučujeme používat akumulátory Panasonic (l 7, 18). Při používání jiných akumulátorů nemůžeme zaručit kvalitní funkci tohoto výrobku. 16

17 Nezahřívejte ani nevystavujte plamenům. Nenechávejte akumulátor(y) v automobilu, který je delší dobu vystaven přímému slunečnímu světlu se zavřenými dveřmi a okny. Vložení/Vyjmutí akumulátoru Otevřete LCD monitor a nainstalujte akumulátor jeho vložením ve směru znázorněném na obrázku. Vyjmutí akumulátoru Před vyjmutím akumulátoru se ujistěte, že je otočný ovladač režimu nastaven do polohy OFF, a zkontrolujte, zda před vyjmutím akumulátoru zhasnul indikátor stavu. Posuňte páčku BATTERY ve směru naznačeném šipkou a po odjištění akumulátor vyjměte. A Vložte akumulátor až do jeho kliknutí a zajištění. UPOZORNĚNÍ! Při nesprávné výměně baterie hrozí nebezpečí výbuchu. Při výměně používejte pouze stejný nebo odpovídající druh baterie, doporučený výrobcem. Použité baterie likvidujte podle pokynů výrobce. Poznámky o dobíjecích akumulátorech Akumulátor je označen jako recyklovatelný. Dodržujte, prosím, vaše místní předpisy ohledně recyklování. 17

18 Doba nabíjení a doba záznamu Teplota: 25 oc/vlhkost: 60% Doba nabíjení Číslo modelu akumulátoru Napětí/kapacita Doba nabíjení Dodaný akumulátor/ VW-VBG130 (volitelné příslušenství) Doba záznamu 7,2 V/1320 mah 2 h 35 min VW-VBG260 (volitelné příslušenství) 7,2 V/2640 mah 4 h 40 min VW-VBG6 (volitelné příslušenství) * 7,2 V/5800 mah 9 h 25 min Číslo modelu akumulátoru Dodaný akumulátor/ VW-VBG130 (volitelné příslušenství) VW-VBG260 (volitelné příslušenství) Napětí/ kapacita 7,2 V/ 1320 mah 7,2 V/ 2640 mah VW-VBG6 7,2 V/ (volitelné příslušenství) * 5800 mah Cílové médium/ mechanika Maximální doba nepřetržitého záznamu Aktuální doba záznamu SD 1h50min 1h5min HDD 1 h 40 min 1 h SD 3h20min 2h5min HDD 3h5min (HE režim: 3h10min) 1h55min SD 8h25min 5h10min HDD 7h50min (HE režim: 7h55min) 4h50min (HE režim: 4h55min) * Souprava držáku pro akumulátory VW-VH04 (volitelné příslušenství) je nutná. Tyto doby jsou přibližné. Uvedená doba nabíjení se vztahuje na kompletně vybitý akumulátor. Skutečná doba nabíjení se může lišit od uvedené hodnoty v závislosti na použitém akumulátoru. Doba nabíjení akumulátoru v příliš teplém/chladném prostředí nebo po dlouhodobé nečinnosti akumulátoru by mohla být delší než obvykle. Aktuální doba možného záznamu se vztahuje na dobu možného záznamu na kartu při opakovaném spouštění/zastavování záznamu, vypínání/zapínání zařízení, pohybování páčkou zoomu apod. Doby záznamu se budou měnit v závislosti na způsobu použití. Pamatujte, že za nízkých teplot se provozní doba akumulátoru zkracuje. Doporučujeme mít pro natáčení v zásobě nabitý náhradní akumulátor. Akumulátory se při provozu nebo nabíjení zahřívají. Nejedná se o poruchu. Není nezbytné použít kompletně veškerou energii akumulátoru. Akumulátor může být nabit i při určité zbývající kapacitě. 18

19 Indikace o kapacitě akumulátoru Displej se mění s ubývající kapacitou akumulátoru. # # # #. Když budou zbývat méně než 3 minuty, displej zčervená. Jakmile se akumulátor vybije, pak bude blikat ( ). V případě použití akumulátoru Panasonic vhodného pro toto zařízení se jeho zbývající kapacita zobrazuje v minutách. Zobrazení zbývající kapacity akumulátoru může vyžadovat určitý čas. Aktuální doba se může měnit v závislosti na aktuálním použití z vaší strany. Maximální hodnota zbývající kapacity akumulátoru, kterou lze zobrazit, je 999 minut. Když aktuální hodnota zbývající doby přesáhne 999 minut, barva údaje se změní na zelenou a zůstane nezměněna, dokud hodnota zbývající doby neklesne pod 999 minut. Při otáčení otočného ovladače režimů dojde na chvíli k vypnutí indikace zobrazené doby kvůli přepočítání doby odpovídající zbývající kapacitě. Pokud používáte síťový adaptér nebo akumulátory jiných výrobců, zbývající kapacita akumulátoru se nezobrazí. Připojení k síťové zásuvce Když je připojen síťový adaptér, zařízení se nachází v pohotovostním stavu. V případě připojení síťového adaptéru k síťové zásuvce je primární obvod stále živý (pod napětím). Důležitá informace: V době, kdy je k síťovému adaptéru připojen kabel pro stejnosměrné napájení, se akumulátor nebude nabíjet. Nepoužívejte síťový kabel pro jiné přístroje, protože je navržen výhradně pro toto zařízení. Nepoužívejte pro toto zařízení síťový kabel od jiného přístroje. 3 A Zásuvka DC výstupu 1 Zapojte síťový kabel do síťového adaptéru a do zásuvky. 2 Zapojte kabel pro stejnosměrné napájení do síťového adaptéru. 3 Zapojte kabel pro stejnosměrné napájení do zásuvky pro DC vstup [DCIN9.3V]. 19

20 Nastavení 2 Příprava karet SD Toto zařízení (zařízení kompatibilní s SDHC) je kompatibilní s paměťovými kartami SD i SDHC. Paměťové karty SDHC však nemůžete používat na zařízeních, která jsou kompatibilní pouze s paměťovými kartami SD. Při použití paměťové karty SDHC na jiném zařízení si přečtěte také pokyny pro činnost tohoto zařízení za účelem potvrzení jeho podpory paměťových karet SDHC. Karty, které lze použít v tomto zařízení Typ karty Kapacita Filmový záznam Doporučujeme používat karty SD vyhovující Class 4 nebo vyšší SD Speed Class Rating * nebo následujících karet SD vyrobených firmou Panasonic pro filmový záznam. Paměťová karta SD Paměťová karta SDHC 8MB 16 MB 32 MB 64 MB 128 MB 256 MB 512 MB Nemůže být použit. Nemůže být zaručen během činnosti. V závislosti na kartě SD, kterou používáte, může dojít k náhlému zastavení během filmového záznamu. (l 35) 1 GB RP-SDV01G 2 GB RP-SDV02G, RP-SDM02G 4 GB RP-SDV04G, RP-SDM04G 8 GB RP-SDV08G 16 GB RP-SDV16G * SD Speed Class Rating je standardní rychlostí pro následné zápsiy. Záznam statických snímků Může být použito. Potvrďte si, prosím, nejnovější informace o paměťových kartách SD/paměťových kartách SDHC, které lze používat pro filmový záznam, na následující internetové stránce: (Tato internetová stránka je k dispozici pouze v angličtině.) Karty SD vždy formátujte v tomto zařízení. (l 77) Neformátuje kartu SD s použitím jiného zařízení, jako je PC. Karta by v tomto zařízení nemusela být použita. Paměťové karty 4 GB nebo více, které nejsou označeny logem SDHC, nevycházejí ze standardu paměťových karet SD. Když se přepínač ochrany proti zápisu A na kartě SD nachází v poloze odpovídající jejímu 16 uzamčení, nelze na ni zaznamenávat, mazat z ní záznamy ani je upravovat. Paměťovou kartu ukládejte mimo dosah dětí, aby ji nemohly polknout. 20

21 Vložení/vyjmutí karty SD Upozornění: Při vkládání nebo vyjímání karty SD při zapnutém napájení může dojít k poruše tohoto zařízení nebo ke ztrátě dat zaznamenaných na kartu SD. Indikátor přístupu na kartu [ACCESS] Zpracování dat ze strany tohoto zařízení je charakterizováno rozsvíceným indikátorem A. 1 Nastavte otočný ovladač režimu do polohy OFF. (l 22) Zkontrolujte, zda došlo ke zhasnutí indikátoru stavu. 2 Otevřete kryt slotu pro kartu SD posunutím SD CARD OPEN páčky B. 3 Vložte/vyjměte kartu SD. Natočte stranu se svorkami C ve směru zobrazeném na ilustraci a zasuňte ji rovně, až na doraz. Při vyjímání karty SD zatlačte na její střed a vytáhněte ji rovně ven. 4 Bezpečně zavřete kryt slotu pro kartu SD. Bezpečně jej zavřete, dokud neuslyšíte cvaknutí. Nejdříve naformátujte kartu SD, která byla použita na jiném zařízení a která má být prvně použita na tomto zařízení. (l 77) Formátováním SD karty nebo disku dojde k vymazání všech zaznamenaných údajů. Po vymazání dat již jejich obnova není možná. Proto před zahájením formátování zkopírujte cenná data do PC, na disk DVD apod. (l 86, 96) Nedotýkejte se kontaktů na zadní straně karty SD. Působením elektrického šumu, statické elektřiny nebo v důsledku závady tohoto zařízení nebo karty SD karty se mohou data na ní uložená poškodit nebo smazat. Doporučujeme proto nejdříve uložit důležitá data z tohoto zařízení do PC, na disk DVD apod. (l 86, 96) Když je rozsvícen indikátor přístupu na kartu: jnevyjímejte kartu SD jnastavte otočný ovladač režimu jvypněte zařízení jnezasouvejte a nevyjímejte kabel pro USB připojení jnevystavujte zařízení vibracím nebo nárazům Provedení výše uvedených úkonů při rozsvíceném indikátoru může způsobit poškození dat/karty SD nebo tohoto zařízení. 21

22 Nastavení 3 Volba režimu (Zapnutí/vypnutí videokamery) Otáčením otočného ovladače režimu přepněte na záznam na HDD, záznam na kartu, přehrávání nebo napájení OFF. Zapněte napájení přepnutím otočného ovladače na, nebo při stisknutí tlačítka pro uvolnění zajištění A. Při změně režimu z OFF na jiný režim otáčejte otočným ovladačem režimu a přitom držte stisknuté tlačítko odjištění pojistky. Indikátor stavu B Vyrovnáno s označením C. Rozsvítí se indikátor stavu a zapne se napájení. Při prvním zapnutí zařízení se zobrazí výzva k nastavení data a času. Zvolte [ANO] a nastavte datum a čas. (l 26) Vypnutí napájení Nastavte otočný ovladač režimu do polohy OFF. Indikátor stavu zhasne a napájení se vypne. OFF Záznamový režim HDD (l 34, 39) Režim záznamu na kartu (l 34, 39) Režim přehrávání (l 62, 67) Zapnutí a vypnutí napájení prostřednictvím LCD monitoru Když je otočný ovladač nastaven do polohy nebo, k zapnutí napájení dojde při otevření LCD monitoru a k vypnutí napájení dojde při zavření LCD monitoru. Zapnutí napájení Vypnutí napájení Svítí indikátor stavu A. Dojde ke zhasnutí indikátoru stavu A. Když kameru nepoužíváte, nastavte otočný ovladač režimu do polohy OFF. 22

23 Nastavení 4 Používání menu Volby v rámci zobrazených menu se provádějí prostřednictvím kurzorového tlačítka. 1 Stiskněte tlačítko MENU. MENU Zobrazené menu se liší v závislosti na poloze otočného ovladače režimu. 4 Zvolte požadované nastavení a potvrďte volbu stisknutím kurzorového tlačítka. 2 Zvolte top menu A a pohněte kurzorovým tlačítkem doprava nebo stiskněte kurzorové tlačítko. Na předchozí stránku se dostane stisknutím kurzorového tlačítka doleva. Ostatní položky můžete nastavovat opakovaně. 5 Stisknutím tlačítka MENU ukončete zobrazení menu. 3 Zvolte položku podmenu B a pohněte kurzorovým tlačítkem doprava nebo stiskněte kurzorové tlačítko. MENU Stránka menu se nezobrazí při záznamu nebo přehrávání. V době zobrazení stránky menu nelze spustit jiné operace. C Aktuální nastavení menu 23

24 Volba jazyka Tato volba vám umožňuje přepnout jazyk zobrazený na displeji nebo na stránce menu. 1 Stiskněte tlačítko MENU, poté zvolte [LANGUAGE] a stiskněte kurzorové tlačítko. 2 Zvolte [Česky] a stiskněte kurzorové tlačítko. Seznam menu Záznamový režim HDD/ [ZÁKLADNÍ] [SCÉN. REŽIMY] (l 57) [DIG.ZOOM] (l 42) [POMOC.MŘÍŽKA] (l 49) [NASTAV. ČASU] (l 26) [SVĚTOVÝ ČAS] (l 28) [VIDEO] [REŽIM NAHR.] (l 36) [25pDIGITAL CINEMA] (l 49) [BARVA STMÍV.] (l 46) [VĚTRNÝ FILTR] (l 50) [NAST.MIKROFON] (l 50) [ÚROVEŇ MIKR.] (l 51) [AGS] (l 33) Režim záznamu na kartu [AUTO.POM.ZÁVĚRKA] (l 55) [PRŮVODCE] (l 38) [Digital Cinema Colour] (l 55) [NASTAVENÍ] [KARTA-FORMÁT] (l 77) *1 [DISPLEJ] Na následujících obrázcích jsou znázorněny zobrazené indikátory. [VYPNOUT] [ZAPNOUT] +1 [FOTO] [FOTO-KVALITA] (l 41) [SÉRIE SNÍMKŮ] (l 52) [BLESK] (l 53) [VÝKON BLESKU] (l 53) [POTL.ČER.OČÍ] (l 53) [ZVUK ZÁVĚRKY] (l 54) [ROZŠÍŘENÉ] [INDIK. ZÁZN.] Indikátor záznamu svítí během záznamu a bliká, když toto zařízení přijímá signál z dálkového ovládání nebo při odečítání času samospouště. Při jeho nastavení na [VYPNOUT] během záznamu nesvítí. [DATUM/ČAS] (l 26) [FORMÁT DATA] (l 26) [SPOŘIČ] [VYPNOUT]: Úsporná funkce není aktivována. [5 MINUT]: Když uplynulo přibližně 5 minut bez jakékoli činnosti, toto zařízení bude automaticky vypnuto, aby se zamezilo vybití akumulátoru. Při použití síťového adaptéru nedojde během připojení k PC, tiskárně nebo vypalovačce DVD nebo při použití PRE-REC k aktivaci úsporné funkce. [ZOBR.PŘEPALŮ] (l 54) [PRUHY BAREV] (l 54) [MF POMOCNĺK] (l 58) 24

25 [RYCHLÝ START] (l 37) [ZVUK POVELŮ] Umožňuje signalizovat pípnutím některé operace, například spuštění a ukončení záznamu. 1 pípnutí Při spuštění záznamu Při zapnutí napájení Když je toto zařízení rozpoznáno počítačem nebo tiskárnou apod. 2 pípnutí Při zastavení záznamu Při vypnutí napájení 4x opakovaná 2 pípnutí Při výskytu chyby. Zkontrolujte informaci na displeji. (l 111) [INTEL. LCD] (l 30) [NASTAVENÍ LCD] (l 29) [KOMPONENTNÍ] (l 82) [HDMI ROZLIŠENÍ] (l 81) [VIERA Link] (l 83) [FORMÁT TV] (l 80) [PŮVODNÍ NAST] Nastavte na [ANO] za účelem změny nastavení menu do přednastaveného stavu. (Nastavení jazyka nelze vrátit zpět do přednastaveného stavu.) [DEMO REŽIM] Tato položka se používá pro předvedení zařízení. (Pouze v případě, že je otočný ovladač režimu nastaven do polohy nebo ) Při přepnutí [DEMO REŽIM] [ZAPNOUT] bez toho, aby byla vložena karta SD, a když je toto zařízení připojeno k síťovému adaptéru, dojde k automatickému zahájení předvádění. K jeho zrušení dojde ihned po aktivaci libovolné operace. Když však nebude aktivována žádná operace, přibližně po uplynutí 10 minut bude předváděcí režim spuštěn znovu. Zastavení předváděcího režimu se provádí nastavením [DEMO REŽIM] na [VYPNOUT] nebo vložením karty SD. [LANGUAGE] (l 24) Přehrávací režim ([ ] přehrávání filmů) [NAST.VIDEA] [OPAK. PŘEHR.] (l 66) [POKR. PŘEHR.] (l 66) [ZÁMEK SCÉNY] (l 73) *2 [POMOC.MŘÍŽKA] (l 49) [UPRAV.SCÉNU] *2 [ROZDĚLIT] (l 72) [SMAZAT] (l 71) [KOPÍROVÁNÍ] *2 (l 75) (l 75) [NAST. DISKU] *3 [DISK-FORMÁT] (l 91) [AUT. OCHRANA] (l 91) [INFORMACE] (l 91) [NASTAVENÍ] *4 [FORMÁT HDD] (l 77) [INFORMACE] (l 77) Pro informace týkající se jakýchkoli dalších menu, která nejsou popsána na tomto místě, konzultujte menu se stejnými názvy pro režim záznamu na HDD/na kartu. ([ ] přehrávání statických snímků) [NAST.SNÍMKU] *2 [ZÁMEK SCÉNY] (l 73) [NAST. DPOF] (l 74) *5 [SMAZAT] (l 71) [NASTAVENÍ] [DISK-FORMÁT] (l 91) *3 Pro informace týkající se jakýchkoli dalších menu, která nejsou popsána na tomto místě, konzultujte menu se stejnými názvy pro režim záznamu na HDD/režim záznamu na kartu a přehrávání filmových záznamů. *1 K zobrazení uvedeného dojde pouze v případě volby režimu záznamu na kartu [ ] nebo záložky přehrávání karty [ ]. *2 Při volbě záložky přehrávání disku během připojení [ ] vypalovačky DVD (volitelné příslušenství) nebo v případě, že je zvoleno [INTEL.SCÉNA] (l 65), k uvedenému zobrazení nedojde. *3 K jeho zobrazení dojde pouze v případě, že bude zvolena záložka přehrávání disku během připojení [ ] vypalovačky DVD (volitelné příslušenství). *4 K zobrazení této položky dojde pouze v případě, že je zvolena záložka přehrávání HDD [ ]. *5 K zobrazení této položky dojde pouze v případě, že je zvolena záložka přehrávání karty [ ]. 25

26 Nastavení 5 Nastavení data a času Při prvním zapnutí zařízení bude zobrazeno hlášení požadující nastavení data a času. Zvolte [ANO] a provedením níže uvedených kroků 2 a 4 nastavte datum a čas. Otáčením otočného ovladače režimu zvolte nebo. 1 Zvolte menu. (l 23) [ZÁKLADNÍ] # [NASTAV. ČASU] # [ANO] 2 Zvolte datum nebo čas, podle toho, co si přejete nastavit, a kurzorovým tlačítkem nastavte požadovanou hodnotu. Změna způsobu zobrazení data a času Zvolte menu. (l 23) [NASTAVENÍ] # [DATUM/ČAS] # požadovaný styl zobrazení Zobrazení data a času můžete zobrazit nebo změnit opakovaným stisknutím tlačítka DATE/TIME na dálkovém ovládání. [DATUM] [VYPNOUT] [DAT/ČAS] :30 Údaj roku se mění takto: 2000, 2001,..., 2039, 2000,... Pro zobrazení času se používá 24-hodinový formát. Když je [SVĚTOVÝ ČAS] (l 28) nastaven na [DOMA], v pravé horní části displeje se zobrazí [ ], zatímco při nastavení na [CÍL CESTY] se zobrazí [ ]. 3 Stisknutím kurzorové tlačítka potvrďte volbu. Při stisknutí kurzorového tlačítka bude spuštěna funkce hodin na [00] sekundách. 4 Stisknutím tlačítka MENU ukončete nastavování. Zkontrolujte zobrazené datum a čas. Změna formátu data Zvolte menu. (l 23) [NASTAVENÍ] # [FORMÁT DATA] # požadovaný styl zobrazení Způsob zobrazení Zobrazení na displeji [R/M/D] [M/D/R] [D/M/R] Za účelem nastavení letního času zvolte letní čas v [DOMA] pro [SVĚTOVÝ ČAS] po nastavení hodin. Hodnoty data a času jsou řízeny vestavěnou lithiovou baterií. Je-li místo údaje času zobrazeno [- -], je třeba nabít vestavěnou lithiovou baterii. Při jejím nabíjení postupujte následovně. 26

27 Nabití vestavěného lithiového akumulátoru Připojte síťový adaptér nebo vložte akumulátor do zařízení a bude zahájeno nabíjení vestavěné lithiové baterie. Po nabíjení trvajícím přibližně 24 hodiny uchová baterie datum a čas přibližně na dobu 6 měsíců. (Baterie se bude nabíjet i v případě, že bude otočný ovladač režimu nastaven do polohy OFF.) 27

28 Nastavení světového času (Zobrazení času v místě cíle cesty) Je možné zobrazit a zaznamenat čas v místě cíle cesty volbou vašeho domácího regionu a volbou cíle vaší cesty. 1 Zvolte menu. (l 23) [ZÁKLADNÍ] # [SVĚTOVÝ ČAS] # [ANO] Když hodiny nejsou nastaveny, nastavte na nich přesný čas. (l 26) Když není nastaven [DOMA] (váš domácí region) jako čas pro výchozí nastavení, dojde k zobrazení příslušného hlášení. Přejděte na krok 3 stisknutím kurzorového tlačítka. 4 (Pouze při nastavení regionu cíle vaší cesty) Zvolte [CÍL CESTY] a stiskněte kurzorové tlačítko. Při prvním nastavení domácího regionu bude strana pro nastavení regionu cíle vaší cesty zobrazena po nastavení domácího regionu. Poté, co byl domácí region již jednou nastaven, proveďte operace v menu, uvedené v kroku 1. 2 (Pouze při nastavení vašeho domácího regionu) Kurzorovým tlačítkem zvolte [DOMA]. 5 (Pouze při nastavení regionu cíle vaší cesty) Zvolte cíl vaší cesty a potvrďte volbu kurzorovým tlačítkem. 3 (Pouze při nastavení vašeho domácího regionu) Zvolte váš domácí region a potvrďte volbu kurzorovým tlačítkem. Aktuální čas bude zobrazen v levé horní části strany. Odchylka od času GMT (Greenwichský čas) bude zobrazena v levé spodní části strany. Když ve vašem regionu aktuálně platí letní čas, pohněte kurzorem nahoru. Bude zobrazeno [ ] a bude zapnuto nastavení letního času; hodiny budou nastaveny o jednu hodinu dopředu. Přejete-li si obnovit běžné nastavení času, posuňte jej zpět. Místní čas ve zvoleném cíli cesty bude zobrazen v pravé horní části strany. Časový rozdíl mezi cílem cesty a domácím regionem bude zobrazen v levé spodní části strany. Když v cíli vaší cesty aktuálně platí letní čas, pohněte kurzorem nahoru. Bude zobrazeno [ ] a bude zapnuto nastavení letního času; hodiny budou nastaveny o jednu hodinu dopředu. Přejete-li si obnovit běžné nastavení času, posuňte jej zpět. Ukončete zobrazování stisknutím tlačítka MENU. Bude zobrazeno [ ] s uvedením času v cíli vaší cesty. Návrat displeje na domácí nastavení Nastavte domácí region s použitím kroků 1 až 3 a ukončete nastavování stisknutím tlačítka MENU. Když nemůžete najít cíl vaší cesty v prostoru zobrazeném na straně, nastavte jej s použitím odlišného času od času ve vašem regionu. 28

29 Nastavení 6 Nastavení LCD monitoru Tato nastavení nemají žádný vliv na zaznamenávaný obraz. Zvýšení jasu LCD monitoru Tlačítko POWER LCD EXTRA Při každém stisknutí tlačítka POWER LCD EXTRA se zobrazené označení změní o jedno v následujícím pořadí: [ + 1 ] > [ + 2 ] > nastavení zrušeno (standardní) Pokud používáte síťový adaptér, objeví se indikace [ +1 ] a při zapnutí napájení se obrazovka automaticky rozjasní. Nastavení jasu a úrovně barev LCD monitoru 1 Zvolte menu. (l 23) [NASTAVENÍ] # [NASTAVENÍ LCD] # [ANO] 3 Stisknutím kurzorového tlačítka proveďte nastavení. 2 Kurzorovým tlačítkem zvolte položku. Po provedení doladění a v případě, že po dobu 2 sekund nebudou provedeny žádné operace, pruh zmizí. Stisknutím tlačítka MENU ukončete zobrazení menu. [JAS]: Jas LCD monitoru [BARVA]: Úroveň barev LCD monitoru 29

30 Změna kvality obrazu na LCD monitoru Zvolte menu. (l 23) [NASTAVENÍ] # [INTEL. LCD] # [DYNAMICKÝ] nebo [NORMÁLNÍ] [DYNAMICKÝ]: Obraz na LCD monitoru se stane světlejším a sytějším. Kontrast a jas budou nastaveny na optimální hodnoty v závislosti na zaznamenaných scénách. Bude nabídnut jasný a zářivý obraz. [NORMÁLNÍ]: Slouží k přepnutí na standardní kvalitu obrazu. Při zvýšení jasu LCD monitoru (na LCD monitoru se zobrazí označení [ +1 ] nebo [ +2 ]) je tato funkce automaticky nastavena na hodnotu [DYNAMICKÝ] a nelze ji samostatně nastavit na hodnotu [NORMÁLNÍ]. Snímání sebe sama Otáčením otočného ovladače režimu zvolte nebo. Natočte LCD monitor směrem k objektivu. Obraz je překlopený kolem svislé osy, takže jej vidíte jako v zrcadle. (Zaznamenaný obraz je samozřejmě normální.) Zobrazí se pouze některá označení. Když se zobrazí [ ], vraťte natočení LCD monitoru do normální polohy a zkontrolujte označení varování/alarmu. (l 111) 30

31 Příprava Záznam Přehrávání Zálohování S počítačem Ostatní 32 Záznam (Základní) 45 Záznam (Pro pokročilé) 31

32 Záznam (Základní) 1 Před záznamem Základní způsob držení kamery Při natáčení v exteriéru mějte slunce za zády. Jestliže má natáčený předmět světlo za sebou, bude na záznamu tmavý. Při snímání se ujistěte, že jste stabilně opřeni nohama na zemi a že vám nehrozí kolize s jinými osobami nebo předměty. 1 Držte kameru oběma rukama. 2 Prostrčte ruku páskovým poutkem. 3 Nezakrývejte mikrofony A. 4 Držte ruce u těla. 5 Roztáhněte nohy kvůli lepšímu udržení rovnováhy. 32

33 Automatický režim Vyvážení barev (vyvážení bílé) a zaostření budou nastaveny automaticky. V závislosti na jasu subjektu se otevření a rychlost závěrky automaticky nastaví za ůčelem dosažení optimálního jasu. (V režimu záznamu bude rychlost závěrky nastavena maximálně na 1/250.) jautomatické vyvážení bílé (l 127) jautomatické zaostřování (l 127) Vyvážení barev a zaostření se v závislosti na světelných zdrojích nebo scénách nemusí nastavit automaticky. V takovém případě nastavte tyto hodnoty manuálně. (l 57) Funkce Vypnutí nežádoucího natáčení (AGS) Jestliže se zařízení při filmovém záznamu překlopí z normální polohy vzhůru nohama, automaticky dojde k přerušení záznamu. Otáčením otočného ovladače režimu zvolte nebo. Zvolte menu. (l 23) [VIDEO] # [AGS] # [ZAPNOUT] Funkce AGS se může aktivovat a způsobit přerušení záznamu v kameře při natáčení předmětů nacházejících se přímo nad vámi nebo přímo pod vámi. V takových případech nastavte [AGS] na hodnotu [VYPNOUT] a pokračujte v záznamu. K přerušení snímání použijte spouštěcí/ zastavovací tlačítko záznamu. 33

34 Záznam (Základní) 2 Filmový záznam VIDEO Toto zařízení zaznamenává obraz s vysoký rozlišením, kompatibilní s formátem AVCHD, na kartu SD nebo na HDD. Zvuk je zaznamenáván prostřednictvím Dolby Digital 5.1 Creator. R1h20m 0h00m00s Při změně režimu z OFF na jiný režim otáčejte otočným ovladačem režimu a přitom držte stisknuté tlačítko odjištění pojistky A. Vyrovnáno s označením B. 1 Otáčením otočného ovladače režimu zvolte nebo a otevřete LCD monitor. Při zavřeném LCD monitoru není možné zahájit záznam. 2 Stisknutím tlačítka spuštění/ zastavení záznamu spusťte záznam. Při zavření LCD monitoru během záznamu záznam nebude zastaven. 3 Opakovaným stisknutím tlačítka spuštění/zastavení záznamu přerušte záznam. [ ] a [;] budou během záznamu svítit červeně. Nepohybujte zařízením, dokud se [;] nerozsvítí zeleně. Kompatibilita zaznamenaných filmů Nejsou kompatibilní s jinými zařízeními než s těmi, která podporují AVCHD. Obraz nemůže být přehráván na zařízeních, která nepodporují AVCHD (běžné DVD rekordéry). Potvrďte si, že vaše zařízení podporuje AVCHD konzultací návodu k jeho použití. V některých případech není možné přehrávat zaznamenané filmy, i když zařízení podporuje AVCHD. V takových případech přehrajte zaznamenaný film na tomto zařízení. 34

35 Obraz zaznamenaný mezi dvěma stisknutími tlačítka spuštění/zastavení záznamu, kterými byl záznam spuštěn a zastaven, tvoří jednu scénu. Když uplynulo přibližně 5 minut bez jakékoli činnosti v režimu přerušení, zařízení bude automaticky vypnuto, aby se zamezilo vybití akumulátoru. Přejete-li si jej znovu použít, opětovně jej zapněte. Tato funkce úspory energie může být nastavena také na [VYPNOUT]. ([SPOŘIČ]: l 24) (Maximální počet snímků zaznamenatelných na jednu kartu SD nebo na HDD) Maximální počet zaznamenatelných scén: 3998 Maximální počet zaznamenatelných scén s odlišnými daty: 200 (l 65) Po dosažení maximální mezní hodnoty již záznam dalších scén nebude možný. Maximální doba nepřetržitého záznamu pro jednu scénu: 12 hodin Během filmového záznamu nevyjímejte akumulátor a neodpojujte síťový adaptér. Kromě toho nevyjímejte kartu SD, když je rozsvícený indikátor přístupu na kartu. Když neuposlechnete některého z obou výše uvedených pokynů, při následujícím vložení karty SD nebo při opětovném zapnutí napájení bude zahájena obnova. (l 112) Informace na displeji v režimu záznamu R1h20m 0h00m00s A B C Režim záznamu Zbývající doba pro záznam (Když zbývá méně než 1 minuta, údaj [R0h00m] bude blikat červeně.) Uplynulá doba záznamu Při každém přerušení záznamu se zobrazení počítadla zařízení vynuluje na hodnotu 0h00m00s. Když dojde k náhlému zastavení filmového záznamu U některých karet SD dojde k náhlému zobrazení hlášení a k zastavení záznamu. Použijte kartu SD Panasonic nebo jinou kartu SD, která umožňuje záznam filmů. (l 20) Když dojde k zastavení zařízení při použití karty SD pro záznam filmu (l 20), bude to znamenat, že došlo ke zhoršení rychlosti zápisu. Doporučujeme provést formátování karty SD, která má být použita. (l 77) Když je karta SD formátována, všechna zaznamenaná data budou vymazána, a proto před formátováním zkopírujte hodnotná data do PC. (l 96) 35

36 Režimy záznamu/přibližná doba záznamu Přepněte kvalitu obrazu filmového záznamu. Zvolte menu. (l 23) [VIDEO] # [REŽIM NAHR.] # požadované nastavení Kapacita HA *1 HG *2 HX *3 HE *4 Karta SD 1 GB 7 min 9 min 14 min 21 min 2GB 15 min 20 min 30 min 45 min 4GB 30min 40min 1h 1 h30 min 8GB 1h 1h20min 2 h 3 h 16 GB 2h 2h40min 4h 6h HDD 60 GB 7 h 40 min 10 h 10 min 15 h 20 min 23 h *1 HA (1920k1080): Filmový záznam může být pořízen v nejvyšší kvalitě obrazu. * *2 HG (1920k1080): Filmový záznam může být pořízen v nejvyšší kvalitě obrazu. *3 HX (1920k1080): Filmový záznam může být pořízen v běžné kvalitě obrazu. *4 HE (1440k1080): Filmový záznam může být prováděn delší dobu. * To znamená maximální kvalitu pro zařízení. Záznam je v kvalitě vysokého rozlišení bez ohledu, který záznamový režim byl použitý pro záznam. Toto zařízení provádí záznam v režimu VBR (Variable Bit Rate). Při záznamu pomocí VBR se automaticky mění přenosová rychlost (množství dat během pevného časového úseku) podle snímaného subjektu. Znamená to, že při snímání velkého počtu pohybů se doba záznamu zkracuje. Doba možného záznamu při použití akumulátoru (l 18) V následujících případech se může v přehrávaném obraze objevit šum mozaikového typu: jkdyž se na pozadí nachází složitý vzor jpři příliš rychlém pohybu zařízení jzáznam subjektu s prudkými pohyby (Zejména při záznamu v režimu HE.) Mnoho opakovaných záznamů a mazání filmových záběrů může zmenšovat čas použitelný pro zápis na SD kartu. V takovém případě naformátujte SD kartu nebo pevný disk pomocí této jednotky. Protože všechna data uložená na SD kartě nebo na pevném disku budou vymazána jakmile byla média naformátována, uložte důlelžitá data do vašeho počítače. (l 96) 36
