Číslo projektu Číslo a název šablony klíčové aktivity Tematická oblast Autor Ročník 2, 3 Obor Anotace CZ.1.07/1.5.00/34.

1 Číslo projektu Číslo a název šablony klíčové aktivity Tematická oblast Autor Ročník 2, 3 Obor Anotace CZ.1.07/1.5.00/ III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Logické obvody sekvenční, vy_32_inovace_ma_41_19 Ing. Jaroslav Bernkopf L/01 Mechanik elektrotechnik Prezentace určená k objasnění účelu a funkce paměti CMOS RAM v osobních počítačích Použité zdroje a odkazy: AUTOR NEUVEDEN. YouTube [online]. [cit ]. Dostupný na WWW: MICRO-STAR INT'L CO., Ltd. Manuál základní desky P55-CD53. No. 69, Lide St., Zhonghe Dist., New Taipei City 235, Taiwan, Všechny materiály převzaté z internetu obsahují odkaz na příslušný zdroj.

Jaroslav Bernkopf 26 41 L/01 Mechanik elektrotechnik Prezentace určená k objasnění účelu a funkce paměti CMOS RAM v osobních počítačích Použité zdroje a odkazy: AUTOR NEUVEDEN.

2 Úvod Paměť CMOS RAM v PC Logické obvody sekvenční 2

3 Osnova Co je CMOS RAM Druhy pamětí v počítači Účel pamětí v počítači Funkce CMOS RAM CMOS RAM a BIOS Nastavení parametrů BIOSu Problémy s CMOS RAM Logické obvody sekvenční 3

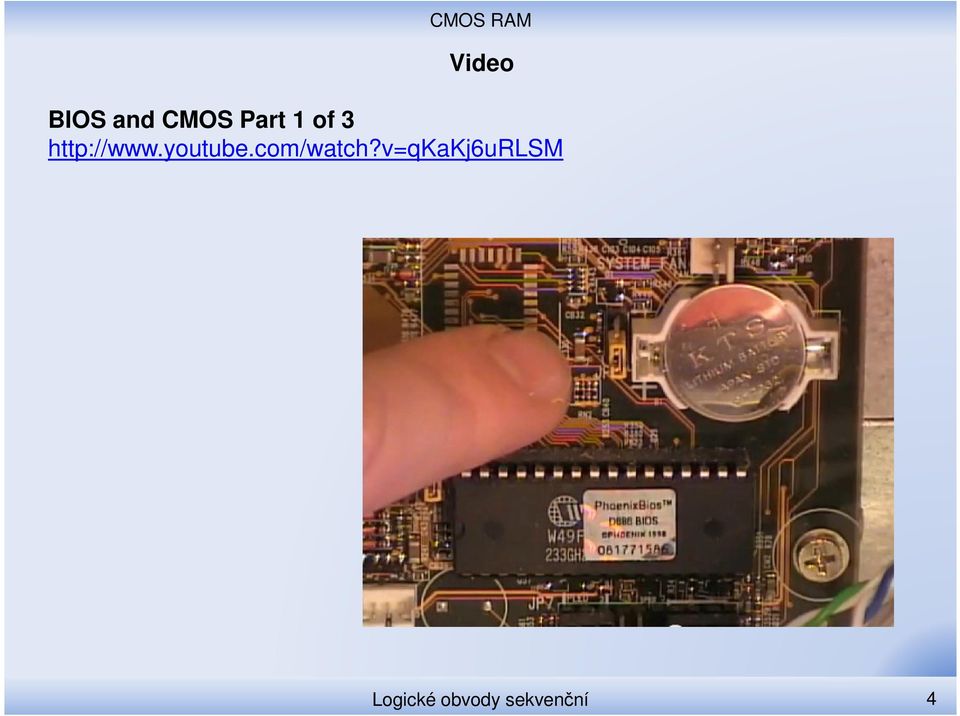

4 Video BIOS and CMOS Part 1 of 3 Logické obvody sekvenční 4

5 Definice CMOS RAM je paměť, která v počítači udržuje informace o nastavení počítače a BIOSu. Svoji informaci drží i při vypnutém napájení. Proto je zálohovaná baterií. Logické obvody sekvenční 5

6 Popis Moderní počítače pro tento účel používají EEPROM, která pro udržení informace nepotřebuje napájení. CMOS RAM bývá integrovaná do čipsetu, např. do jeho části zvané Southbridge. I když je použitá EEPROM, musí být v počítači baterie. Je nutná pro napájení hodin. Logické obvody sekvenční 6

CMOS RAM bývá integrovaná do čipsetu, např.

7 Paměti v PC V počítači jsou paměti Graphics Card Slot CPU Memory Slots RAM obsahuje spuštěné úlohy, rozpracovaná data CMOS RAM obsahuje nastavení počítače a BIOSu ROM obsahuje BIOS PCI Slots Northbridge Southbridge Front Side Bus Internal Bus IDE SATA USB Ethernet Audio CMOS Super I/O RAM CMOS Flash ROM BIOS ROM Serial Port Parallel Port Floppy Keyboard Mouse Logické obvody sekvenční 7

Slots Northbridge Southbridge Front Side Bus Internal Bus IDE SATA USB Ethernet Audio CMOS Super

8 Jednotlivé části počítače jsou propojené sběrnicemi. CMOS RAM Paměti v PC Graphics Card Slot CPU Front Side Bus Memory Slots Na blokovém schématu jsou nejrychlejší věci nahoře (CPU), nejpomalejší dole (např. sériový port). Procesor má přímý přístup přes adresovou sběrnici pouze do paměti RAM. Do ostatních (CMOS, ROM, grafika) se musí dostávat složitěji. PCI Slots Flash ROM BIOS ROM Northbridge Internal Bus Southbridge IDE SATA USB Ethernet Audio CMOS Super I/O RAM CMOS Serial Port Parallel Port Floppy Keyboard Mouse Logické obvody sekvenční 8

nejpomalejší dole (např. sériový port). Procesor má přímý přístup přes adresovou sběrnici pouze do paměti RAM.

9 BIOS a Setup Program BIOS (Basic Input Output System) řídí spolupráci s klávesnicí, myší, tiskárnami, disky, s grafickou kartou. Jeho chování nastavujeme programem Setup, který je součástí BIOSu. Spouští se klávesou Del po restartu počítače. Logické obvody sekvenční 9

10 Výsledky nastavení BIOSu se ukládají do paměti CMOS. CMOS RAM BIOS a Setup Graphics Card Slot CPU Northbridge Front Side Bus Memory Slots Postup: 1. Spustit program Setup. 2. Upravit nastavení BIOSu. 3. Upravené parametry uložit do CMOS. PCI Slots Setup Flash ROM BIOS ROM Internal Bus Southbridge IDE SATA USB Ethernet Audio CMOS Super I/O RAM CMOS Serial Port Parallel Port Floppy Keyboard Mouse Logické obvody sekvenční 10

Spustit program Setup. 2. Upravit nastavení BIOSu. 3. Upravené parametry uložit do CMOS.

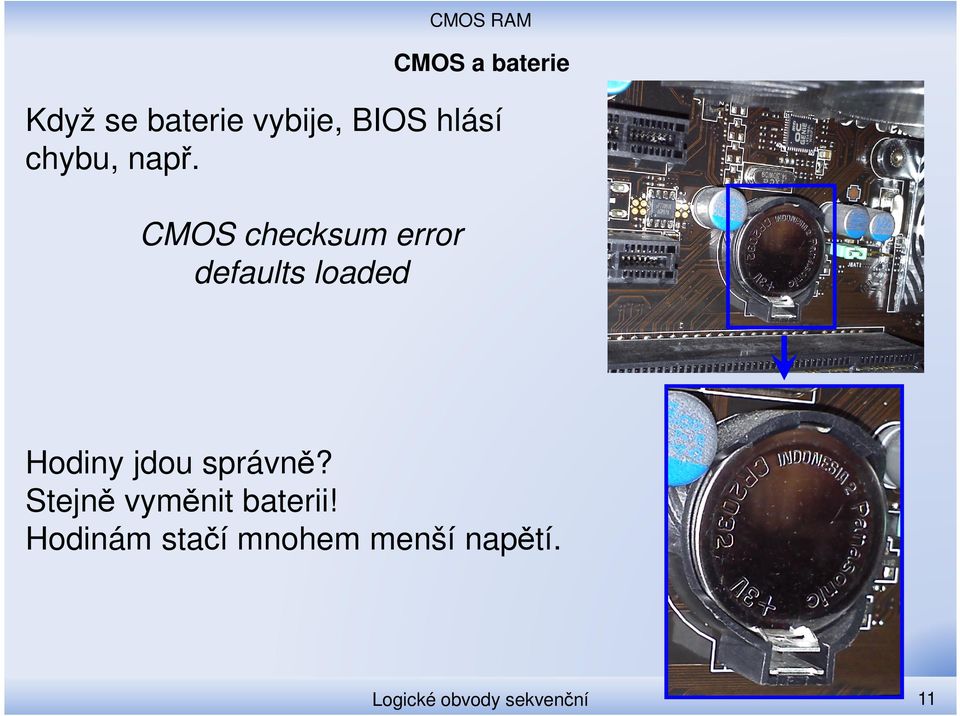

11 CMOS a baterie Když se baterie vybije, BIOS hlásí chybu, např. CMOS checksum error defaults loaded Hodiny jdou správně? Stejně vyměnit baterii! Hodinám stačí mnohem menší napětí. Logické obvody sekvenční 11

12 Vymazání CMOS Když je nutno vymazat obsah CMOS RAM, např. abychom vymazali heslo, postupujeme podle manuálu k základní desce. Zde např. při vypnutém počítači přesuneme propojku JBAT1 o jeden kolík doprava a pak zase zpět. Logické obvody sekvenční 12

13 Shrnutí BIOS je program, který řídí periferie. BIOS je v ROM. Setup je program v BIOSu, kterým nastavujeme vlastnosti BIOSu. Setup je podprogramem BIOSu. Výsledky nastavení BIOSu se uloží do paměti CMOS RAM. CMOS RAM je zálohovaná baterií, aby nezapomněla. Když CMOS RAM zapomene, vyměníme baterii. CMOS RAM se vymaže propojkou na základní desce. Logické obvody sekvenční 13

Výsledky nastavení BIOSu se uloží do paměti CMOS RAM.
