1 Hardware ZÁKLADNÍ JEDNOTKA RNDr. Jan Preclík, Ph.D. Ing. Dalibor Vích Jiráskovo gymnázium Náchod Skříň počítače case druhy Desktop Midi tower Middle tower Big tower Hardware - základní jednotka 2 Základní jednotka vnitřek Základní deska Procesor mozek počítače, řídí činnost jeho jednotlivých součástí Paměť pro uchovávání informací, dočasné nebo trvalé uchování Rozšiřující karty Mechaniky (disketová, CD-ROM, ) Hardware - základní jednotka 3 1

2 Zdroj Formát ATX (starší AT) Výkon W Poskytuje různá napětí (+3,3V, +5V, -5V, +12V, -12V) pro napájení jednotlivých součástí počítače Ovlivňuje stabilitu celého počítače Hardware - základní jednotka 4 Operační paměť Procesor Sběrnice Pevný disk řadič pevného disku Disketová mechanika řídící jednotka vstup.- výst.. zařízení řadič disket. mechaniky řídící jednotka Hardware - základní jednotka zobrazení (graf. karta) 5 Sběrnice Základní deska Hardware - základní jednotka 6 2

3 Základní deska, sběrnice Hardware - základní jednotka 7 Základní deska, sběrnice Základní deska mainboard, motherboard patice pro procesor sloty pro operační paměť sloty pro rozšiřující karty Sběrnice obstarává komunikaci mezi jednotlivými součástmi počítače různé druhy PCI, AGP, PCI Express (starší ISA, VL- BUS) USB, FireWire (1394) Hardware - základní jednotka 8 Procesor Hardware - základní jednotka 9 3

4 Procesor Řídí a koordinuje činnosti jednotlivých součástí počítače Do značné míry ovlivňuje rychlost celého systému Rychlost procesoru udává taktovací frekvence udává se v megahertzích (MHz) = počtu miliónů operací za sekundu 8 MHz (XT),, 2000 MHz, 3000 MHz frekvenci nelze zvyšovat donekonečna problémy s odvodem tepla, fyzikální hranice materiálů Dnes je součástí procesoru i numerický koprocesor obvod specializovaný na provádění numerických výpočtů dříve to byl samostatný integrovaný obvod i80386sx bez koprocesoru, i80386dx s numerickým koprocesorem Hardware - základní jednotka 10 Procesor Intel: 8086 (PC XT), 8088, 80188, (PC AT, dvaosmšestky ), (SX, DX, třiosmšestky ), (SX, DX, DX2, DX4), Pentium, Pentium Pro, Pentium II, Celeron, Pentium III, Pentium IV,? AMD: 80386, 80468, K5, K6, Athlon, Duron, Athlon XP, Athlon 64, Sempron IBM: Cyrix, IBM, VIA Hardware - základní jednotka 11 Operační paměť Pevný disk řadič pevného disku Disketová mechanika řadič disket. mechaniky Hardware - základní jednotka 12 4

5 Paměť K uchovávání dat (informací) V počítači existuje několik různých druhů paměti liší se velikostí (kapacitou), rychlostí (přístupovou dobou), cenou, závislostí na napájení Paměť interní polovodičová součástka umístěná přímo na základní desce externí pevný disk (HDD) pružný disk (FDD) CD-ROM DVD-ROM Hardware - základní jednotka 13 Hierarchie paměti registry cache operační paměť externí paměť rychlost cena kapacita Čím rychlejší paměť, tím dražší Čím větší paměť, tím pomalejší Hardware - základní jednotka 14 Druhy vnitřních pamětí ROM (Read Only Memory) pouze pro čtení, nelze zapisovat, nezávislá na napájení PROM (Programmable Read Only Memory) lze do ní informace zapsat pouze jednou, pak už pouze pro čtení, nezávislá na napájení EPROM (Eraseable Programmable Read Only Memory) lze číst i zapisovat, mazat pouze po ozáření UV zářením, nezávislá na napájení Flash jako EPROM, ale mazat lze elektrickou cestou (Flash BIOS) USB Flash disky ( klíčenky ) RAM (Random Access Memory) lze číst i zapisovat, ale je závislá na napájení Hardware - základní jednotka 15 5

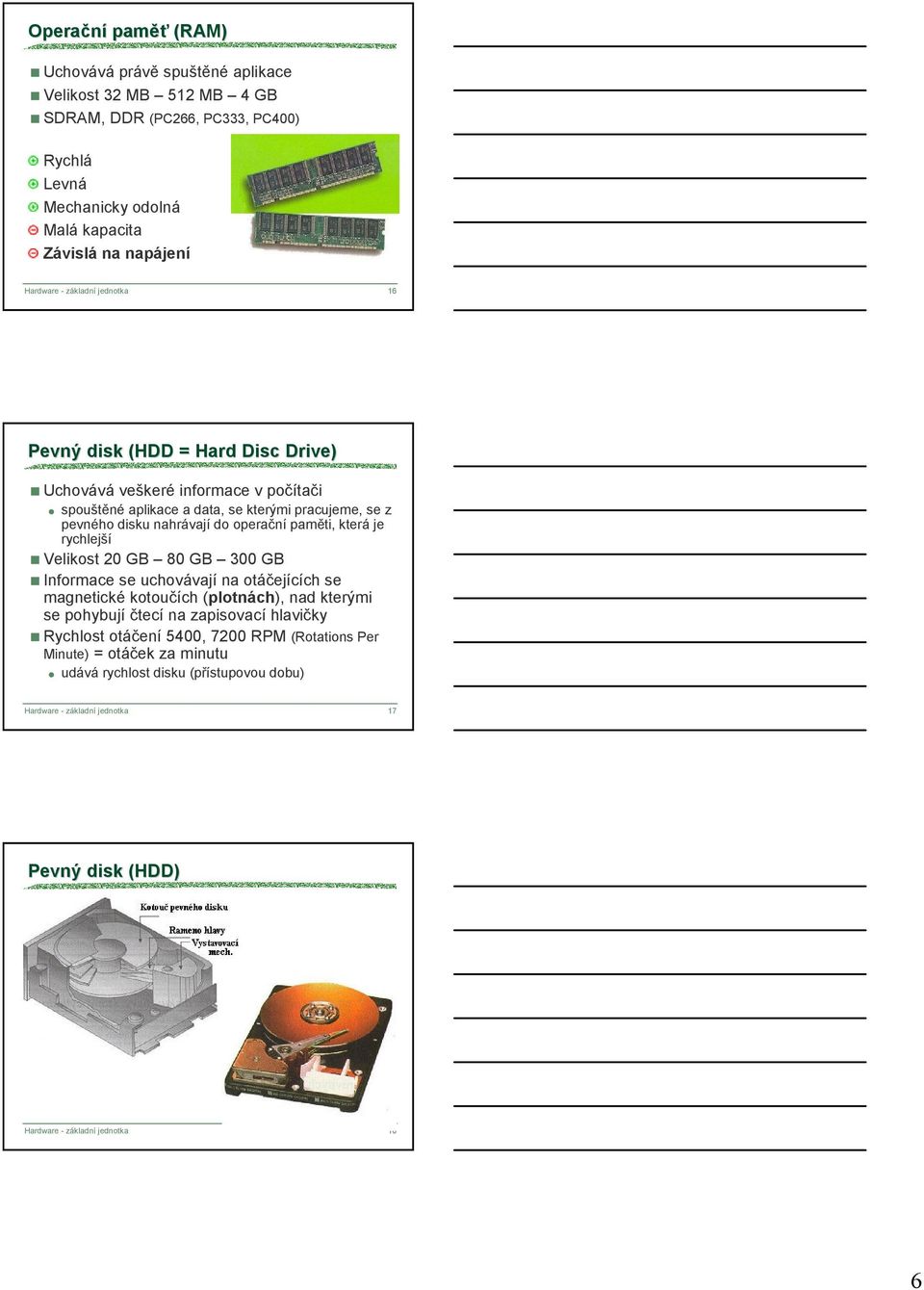

6 Operační paměť (RAM) Uchovává právě spuštěné aplikace Velikost 32 MB 512 MB 4 GB SDRAM, DDR (PC266, PC333, PC400) Rychlá Levná Mechanicky odolná Malá kapacita Závislá na napájení Hardware - základní jednotka 16 Pevný disk (HDD = Hard Disc Drive) Uchovává veškeré informace v počítači spouštěné aplikace a data, se kterými pracujeme, se z pevného disku nahrávají do operační paměti, která je rychlejší Velikost 20 GB 80 GB 300 GB Informace se uchovávají na otáčejících se magnetické kotoučích (plotnách), nad kterými se pohybují čtecí na zapisovací hlavičky Rychlost otáčení 5400, 7200 RPM (Rotations Per Minute) = otáček za minutu udává rychlost disku (přístupovou dobu) Hardware - základní jednotka 17 Pevný disk (HDD) Hardware - základní jednotka 18 6

7 Pevný disk (HDD) Levný Velká kapacita Nezávislý na napájení Pomalý Náchylný na otřesy Hardware - základní jednotka 19 7
