Android TV box IV-303 Uživatelský manuál

Transkript

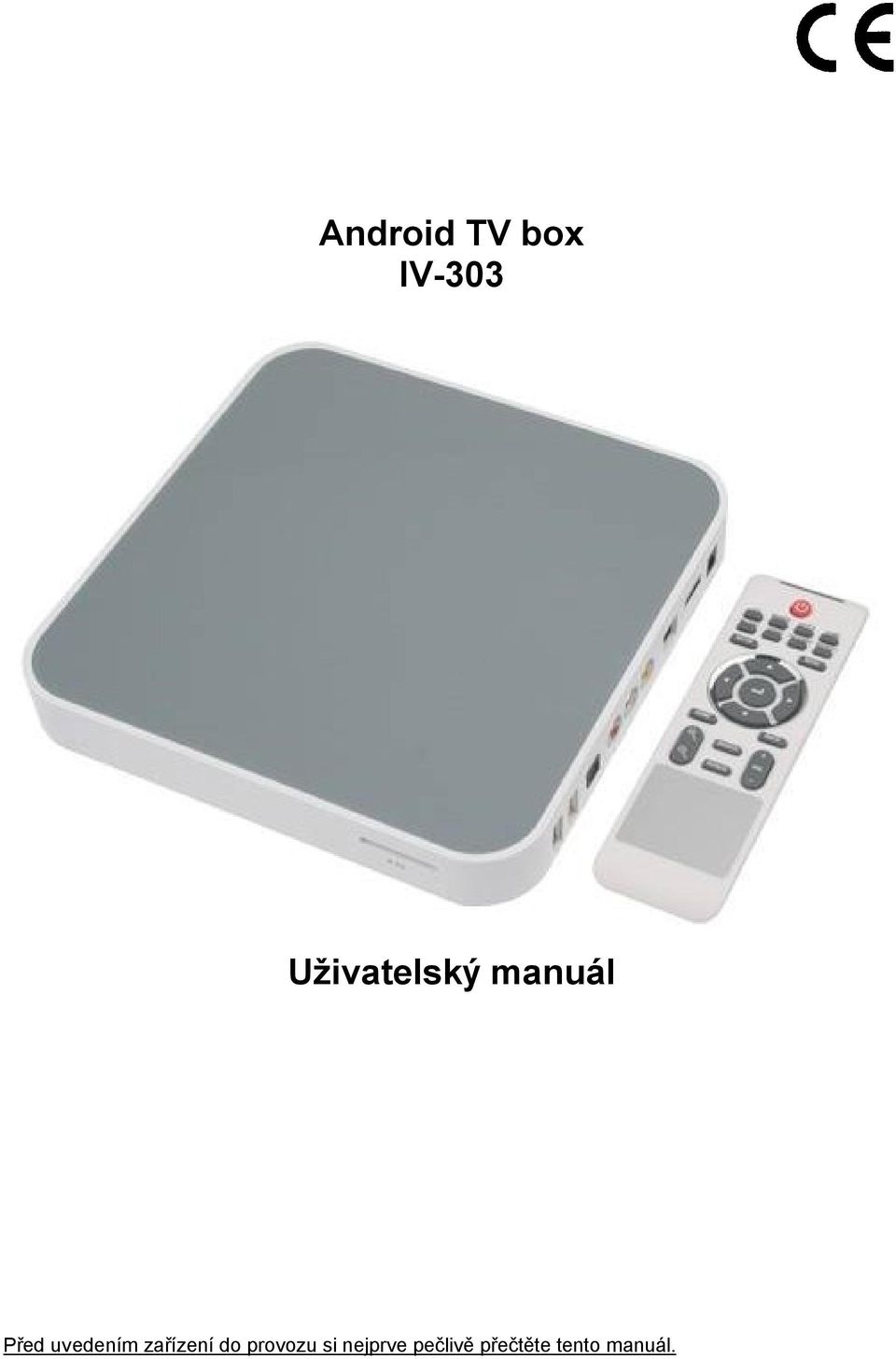

1 Android TV box IV-303 Před uvedením zařízení do provozu si nejprve pečlivě přečtěte tento manuál.

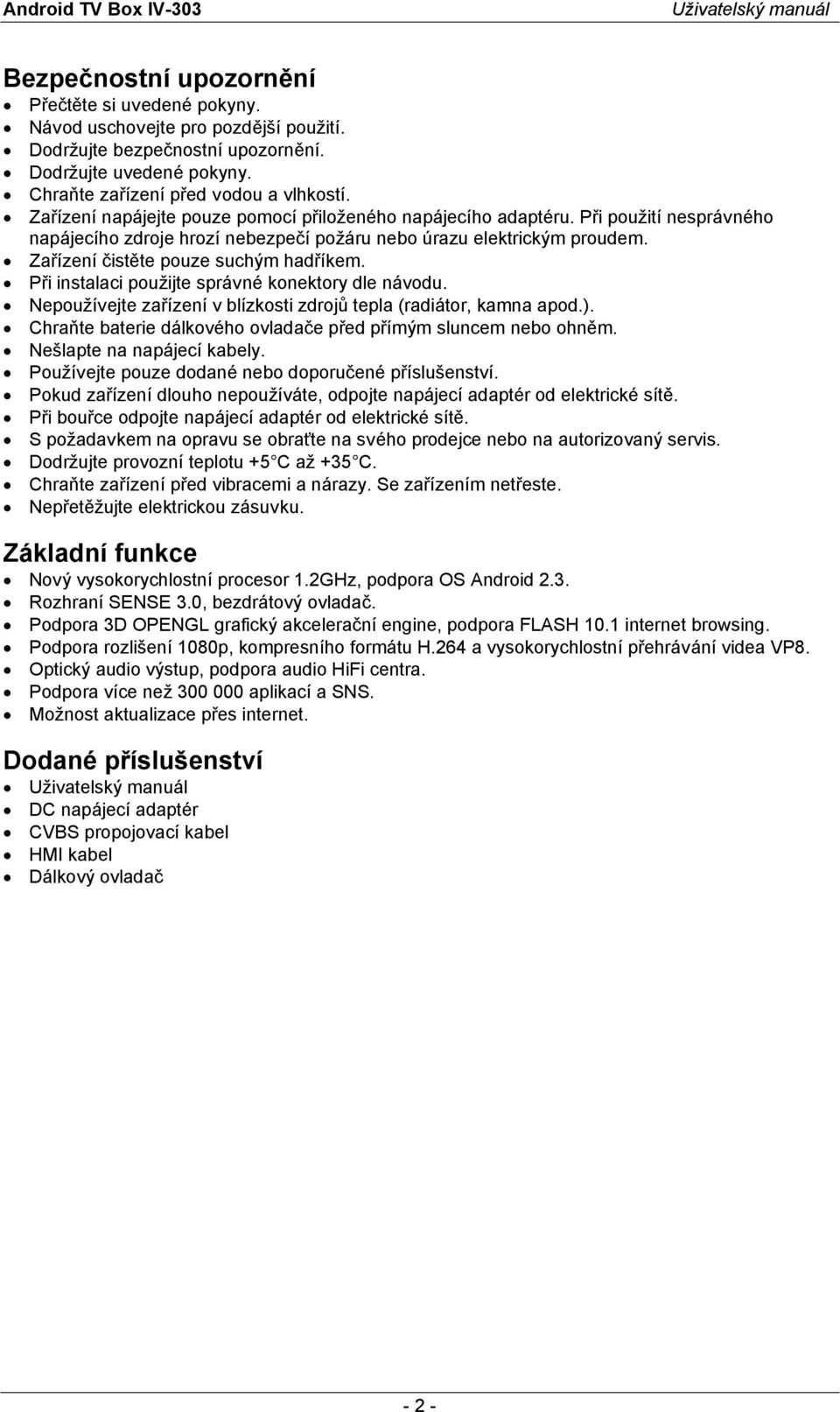

2 Bezpečnostní upozornění Přečtěte si uvedené pokyny. Návod uschovejte pro pozdější použití. Dodržujte bezpečnostní upozornění. Dodržujte uvedené pokyny. Chraňte zařízení před vodou a vlhkostí. Zařízení napájejte pouze pomocí přiloženého napájecího adaptéru. Při použití nesprávného napájecího zdroje hrozí nebezpečí požáru nebo úrazu elektrickým proudem. Zařízení čistěte pouze suchým hadříkem. Při instalaci použijte správné konektory dle návodu. Nepoužívejte zařízení v blízkosti zdrojů tepla (radiátor, kamna apod.). Chraňte baterie dálkového ovladače před přímým sluncem nebo ohněm. Nešlapte na napájecí kabely. Používejte pouze dodané nebo doporučené příslušenství. Pokud zařízení dlouho nepoužíváte, odpojte napájecí adaptér od elektrické sítě. Při bouřce odpojte napájecí adaptér od elektrické sítě. S požadavkem na opravu se obraťte na svého prodejce nebo na autorizovaný servis. Dodržujte provozní teplotu +5 C až +35 C. Chraňte zařízení před vibracemi a nárazy. Se zařízením netřeste. Nepřetěžujte elektrickou zásuvku. Základní funkce Nový vysokorychlostní procesor 1.2GHz, podpora OS Android 2.3. Rozhraní SENSE 3.0, bezdrátový ovladač. Podpora 3D OPENGL grafický akcelerační engine, podpora FLASH 10.1 internet browsing. Podpora rozlišení 1080p, kompresního formátu H.264 a vysokorychlostní přehrávání videa VP8. Optický audio výstup, podpora audio HiFi centra. Podpora více než aplikací a SNS. Možnost aktualizace přes internet. Dodané příslušenství DC napájecí adaptér CVBS propojovací kabel HMI kabel Dálkový ovladač -2-

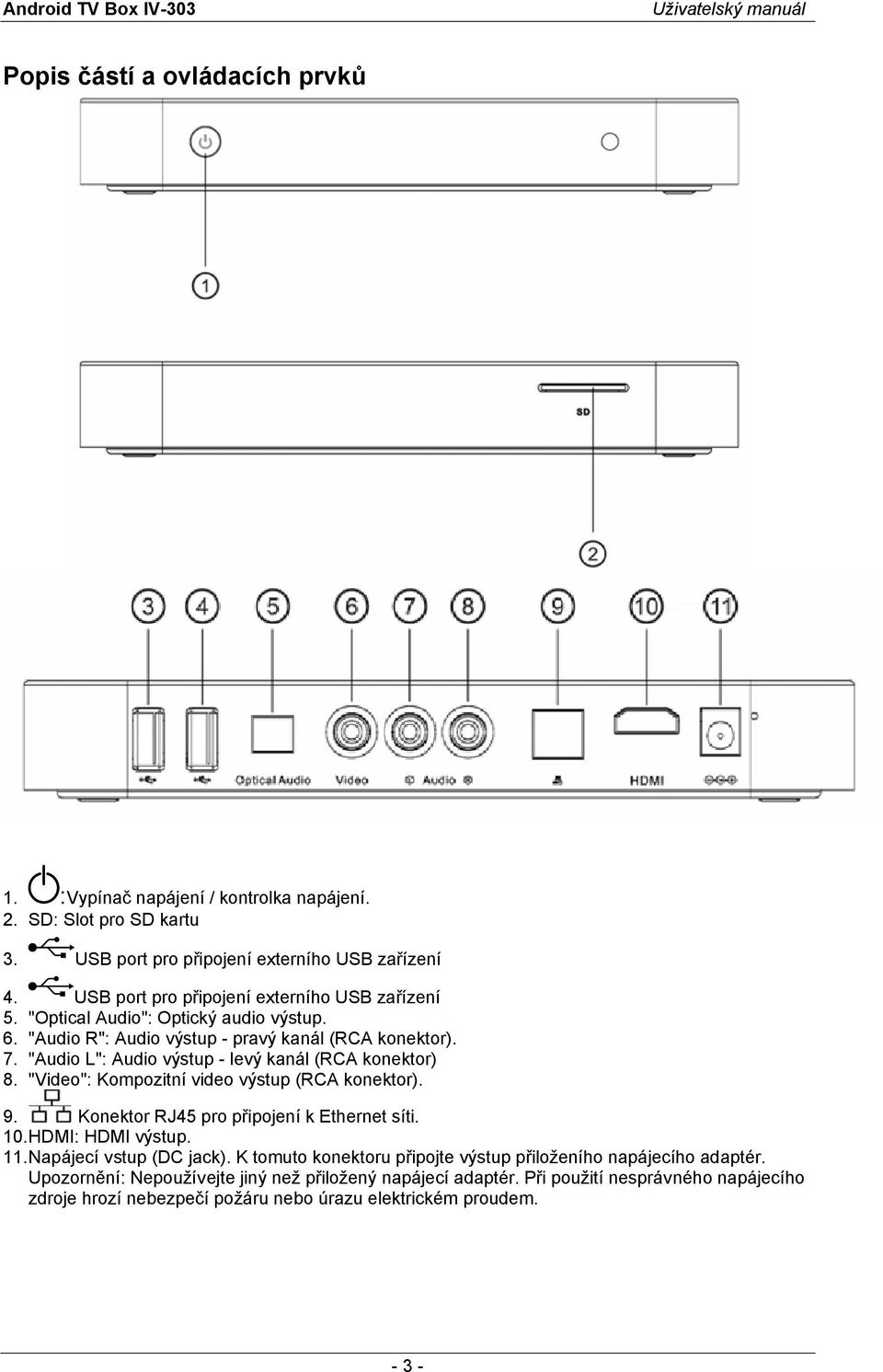

3 Popis částí a ovládacích prvků 1. :Vypínač napájení / kontrolka napájení. 2. SD: Slot pro SD kartu USB port pro připojení externího USB zařízení USB port pro připojení externího USB zařízení "Optical Audio": Optický audio výstup. "Audio R": Audio výstup - pravý kanál (RCA konektor). "Audio L": Audio výstup - levý kanál (RCA konektor) "Video": Kompozitní video výstup (RCA konektor). 9. Konektor RJ45 pro připojení k Ethernet síti. 10.HDMI: HDMI výstup. 11.Napájecí vstup (DC jack). K tomuto konektoru připojte výstup přiloženího napájecího adaptér. Upozornění: Nepoužívejte jiný než přiložený napájecí adaptér. Při použití nesprávného napájecího zdroje hrozí nebezpečí požáru nebo úrazu elektrickém proudem. -3-

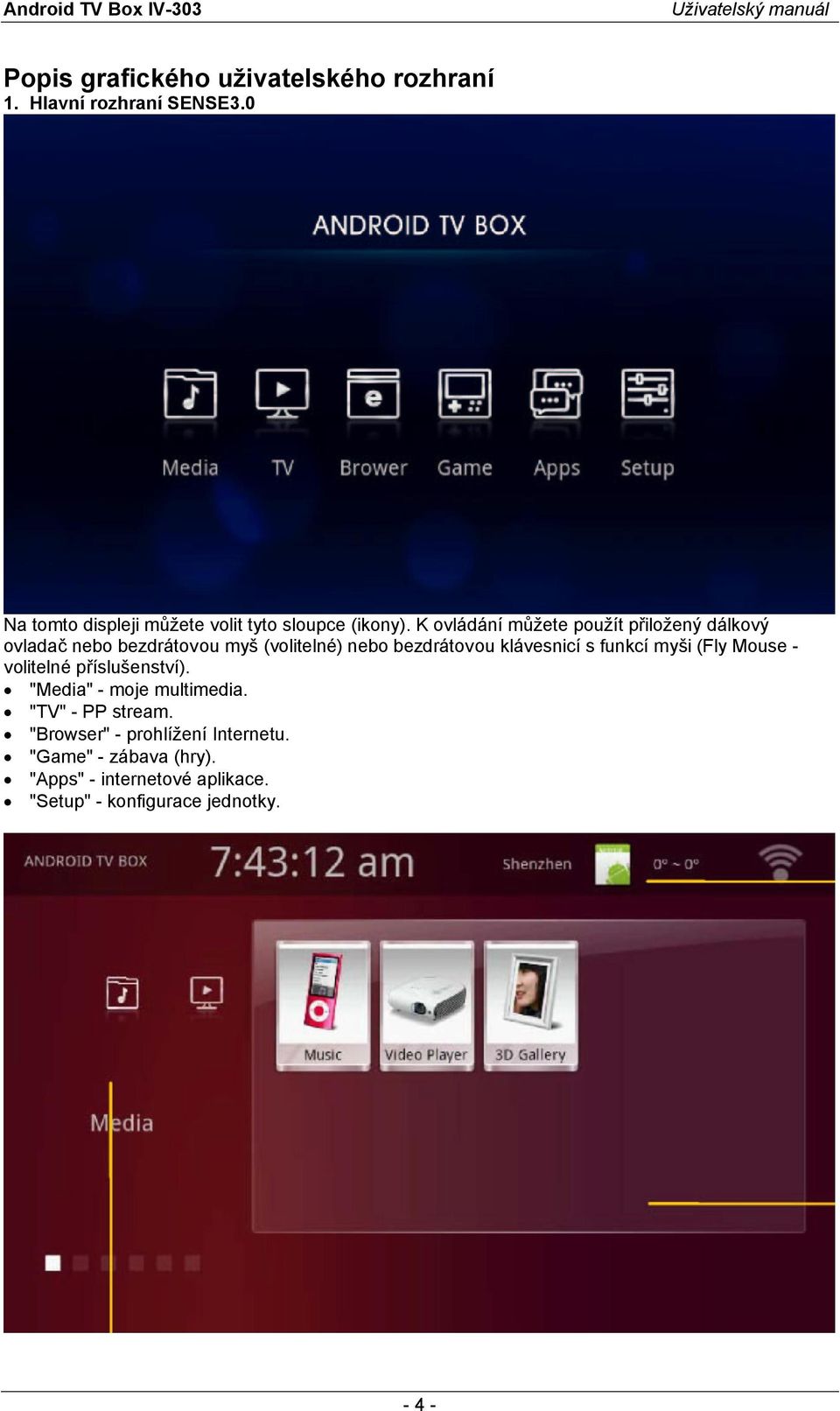

4 Popis grafického uživatelského rozhraní 1. Hlavní rozhraní SENSE3.0 Na tomto displeji můžete volit tyto sloupce (ikony). K ovládání můžete použít přiložený dálkový ovladač nebo bezdrátovou myš (volitelné) nebo bezdrátovou klávesnicí s funkcí myši (Fly Mouse volitelné příslušenství). "Media" - moje multimedia. "TV" - PP stream. "Browser" - prohlížení Internetu. "Game" - zábava (hry). "Apps" - internetové aplikace. "Setup" - konfigurace jednotky. -4-

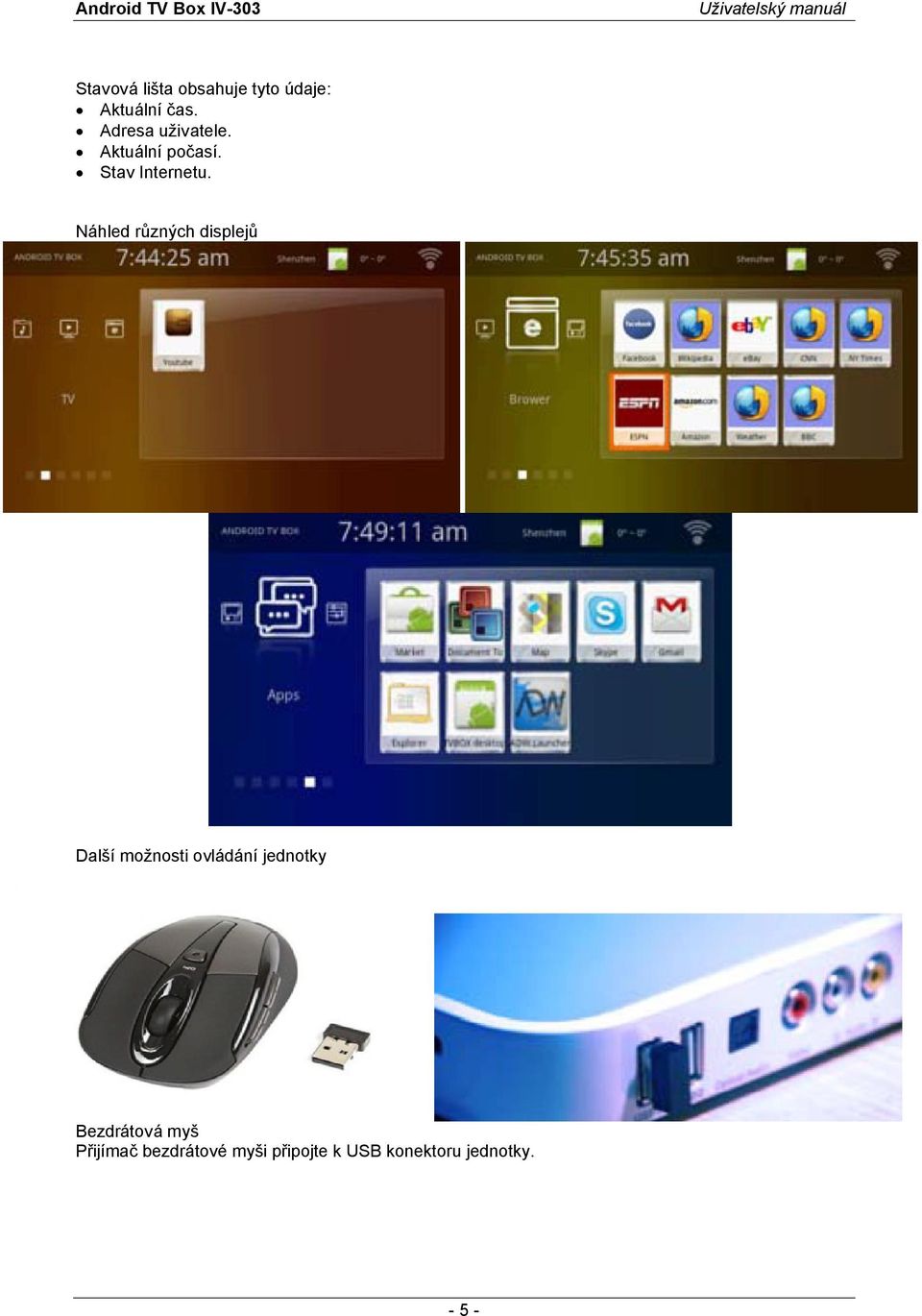

5 Stavová lišta obsahuje tyto údaje: Aktuální čas. Adresa uživatele. Aktuální počasí. Stav Internetu. Náhled různých displejů Další možnosti ovládání jednotky Bezdrátová myš Přijímač bezdrátové myši připojte k USB konektoru jednotky. -5-

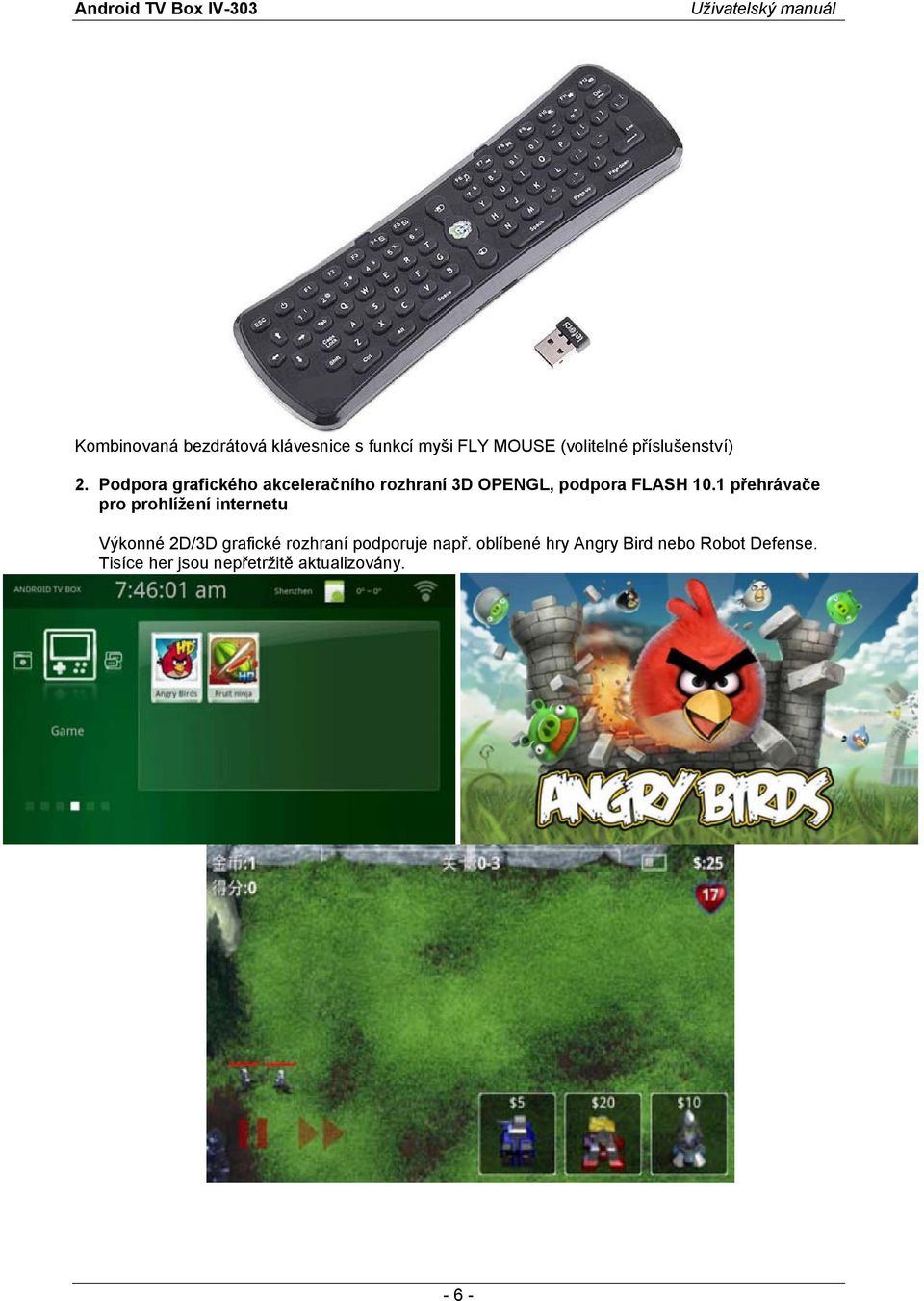

6 Kombinovaná bezdrátová klávesnice s funkcí myši FLY MOUSE (volitelné příslušenství) 2. Podpora grafického akceleračního rozhraní 3D OPENGL, podpora FLASH 10.1 přehrávače pro prohlížení internetu Výkonné 2D/3D grafické rozhraní podporuje např. oblíbené hry Angry Bird nebo Robot Defense. Tisíce her jsou nepřetržitě aktualizovány. -6-

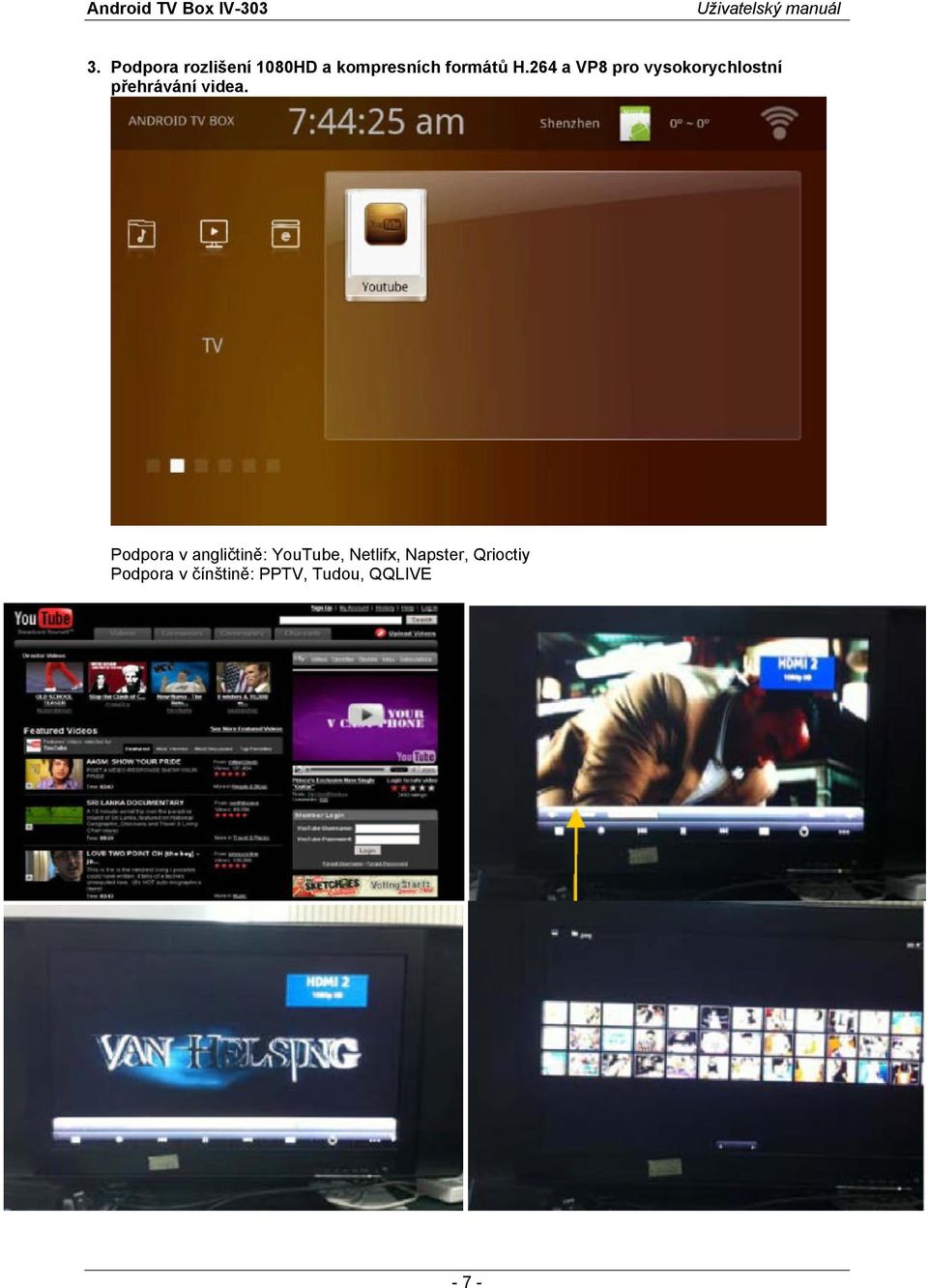

7 3. Podpora rozlišení 1080HD a kompresních formátů H.264 a VP8 pro vysokorychlostní přehrávání videa. Podpora v angličtině: YouTube, Netlifx, Napster, Qrioctiy Podpora v čínštině: PPTV, Tudou, QQLIVE -7-

8 Podpora on-line přehrávání videa, podpora přehrávače FLASH10.1. Vestavěná on-line video služba pro softwarové přehrávání. Aplikace jsou stále aktualizovány 4. Podpora více než aplikací a SNS Jednotka podporuje vetšinu oblíbených internetových aplikací. -8-

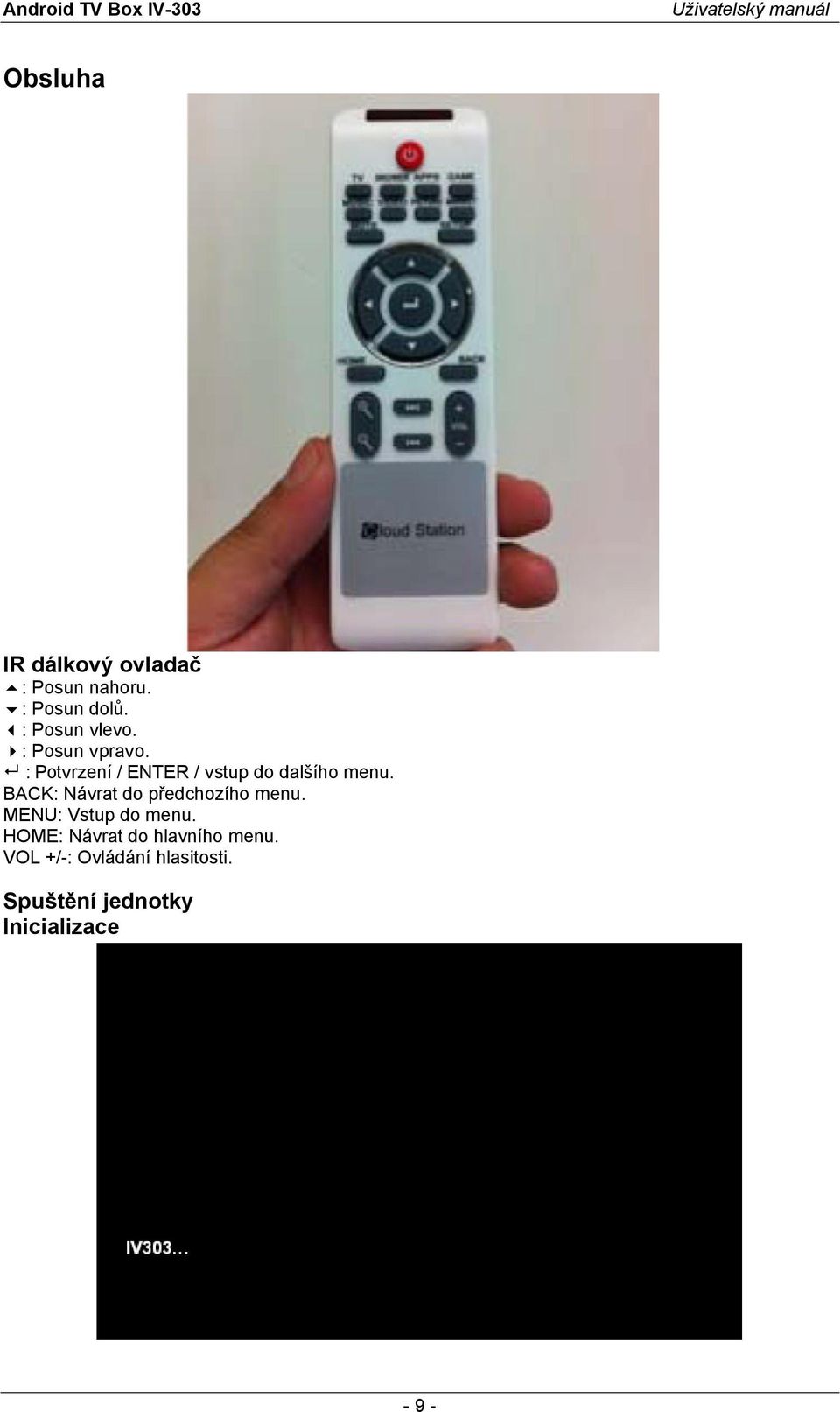

9 Obsluha IR dálkový ovladač : Posun nahoru. : Posun dolů. : Posun vlevo. : Posun vpravo. : Potvrzení / ENTER / vstup do dalšího menu. BACK: Návrat do předchozího menu. MENU: Vstup do menu. HOME: Návrat do hlavního menu. VOL +/-: Ovládání hlasitosti. Spuštění jednotky Inicializace -9-

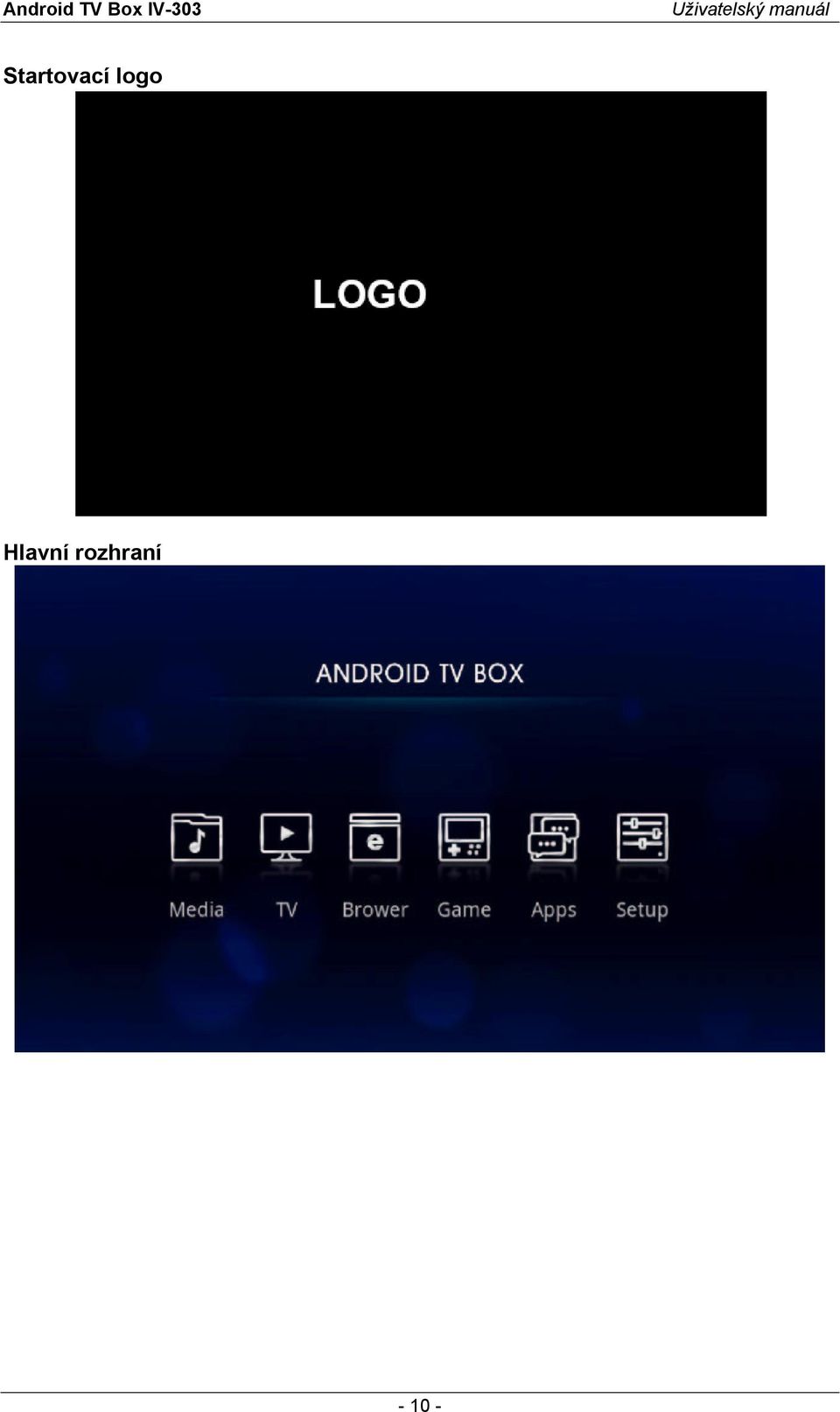

10 Startovací logo Hlavní rozhraní

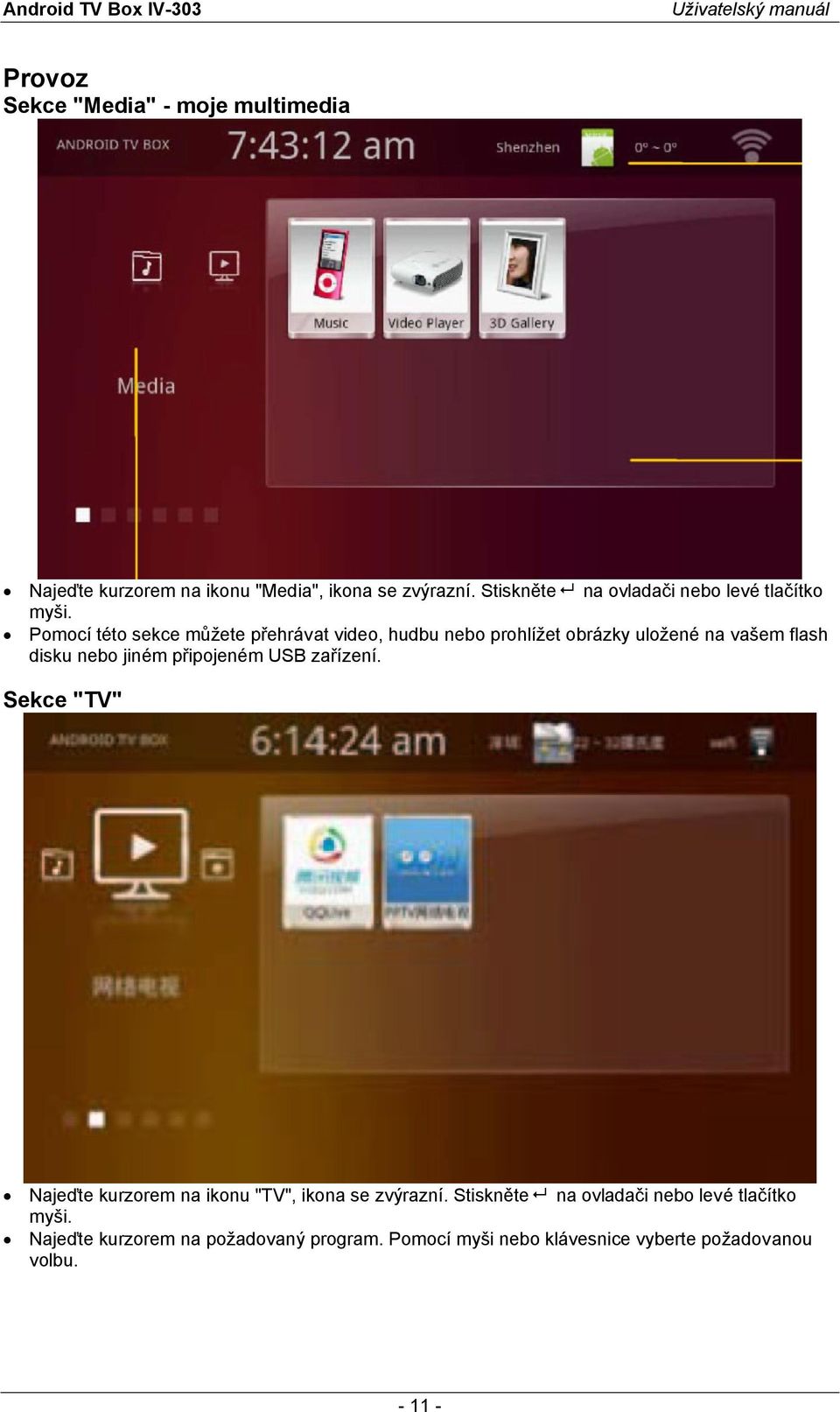

11 Provoz Sekce "Media" - moje multimedia Najeďte kurzorem na ikonu "Media", ikona se zvýrazní. Stiskněte na ovladači nebo levé tlačítko myši. Pomocí této sekce můžete přehrávat video, hudbu nebo prohlížet obrázky uložené na vašem flash disku nebo jiném připojeném USB zařízení. Sekce "TV" Najeďte kurzorem na ikonu "TV", ikona se zvýrazní. Stiskněte na ovladači nebo levé tlačítko myši. Najeďte kurzorem na požadovaný program. Pomocí myši nebo klávesnice vyberte požadovanou volbu

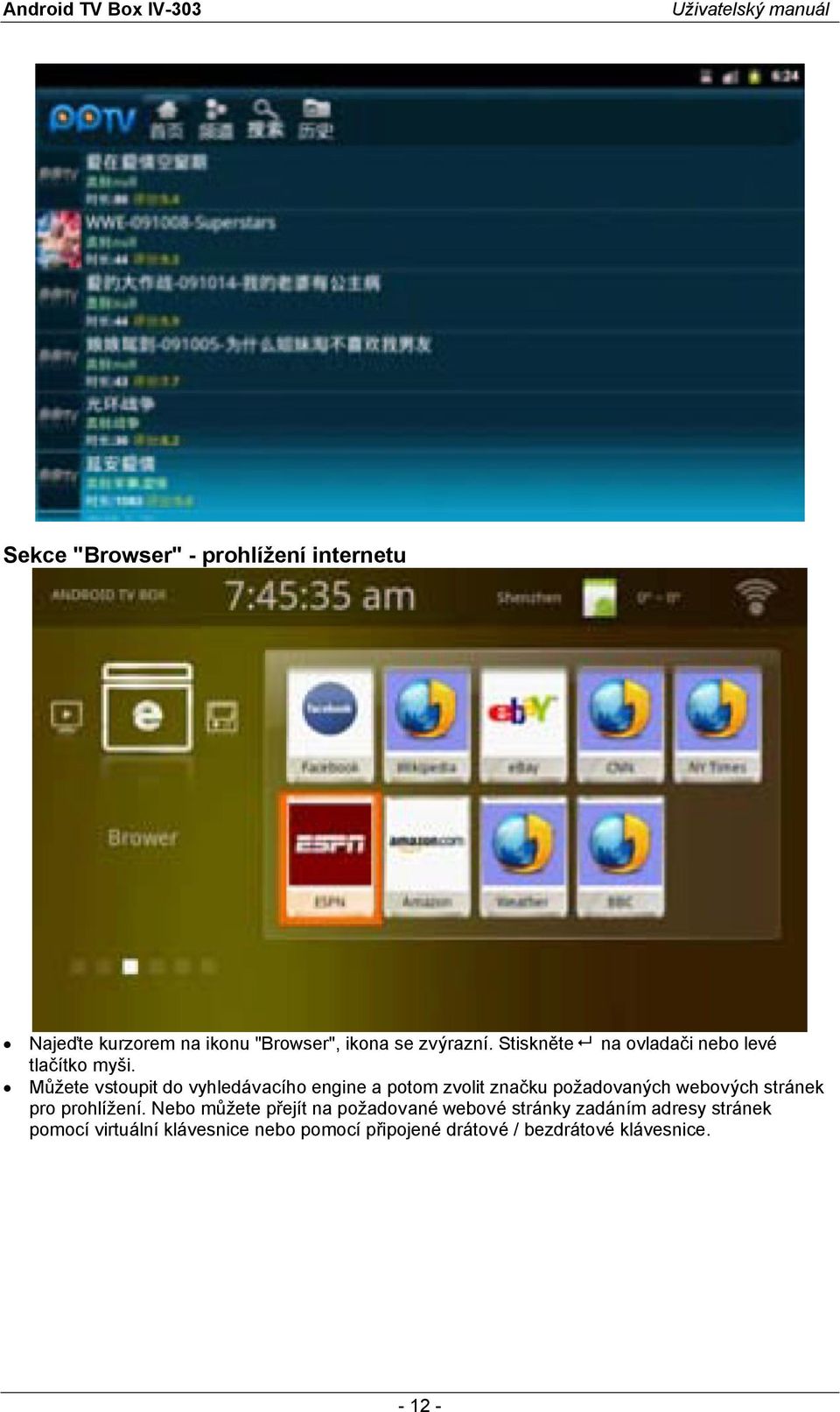

12 Sekce "Browser" - prohlížení internetu Najeďte kurzorem na ikonu "Browser", ikona se zvýrazní. Stiskněte na ovladači nebo levé tlačítko myši. Můžete vstoupit do vyhledávacího engine a potom zvolit značku požadovaných webových stránek pro prohlížení. Nebo můžete přejít na požadované webové stránky zadáním adresy stránek pomocí virtuální klávesnice nebo pomocí připojené drátové / bezdrátové klávesnice

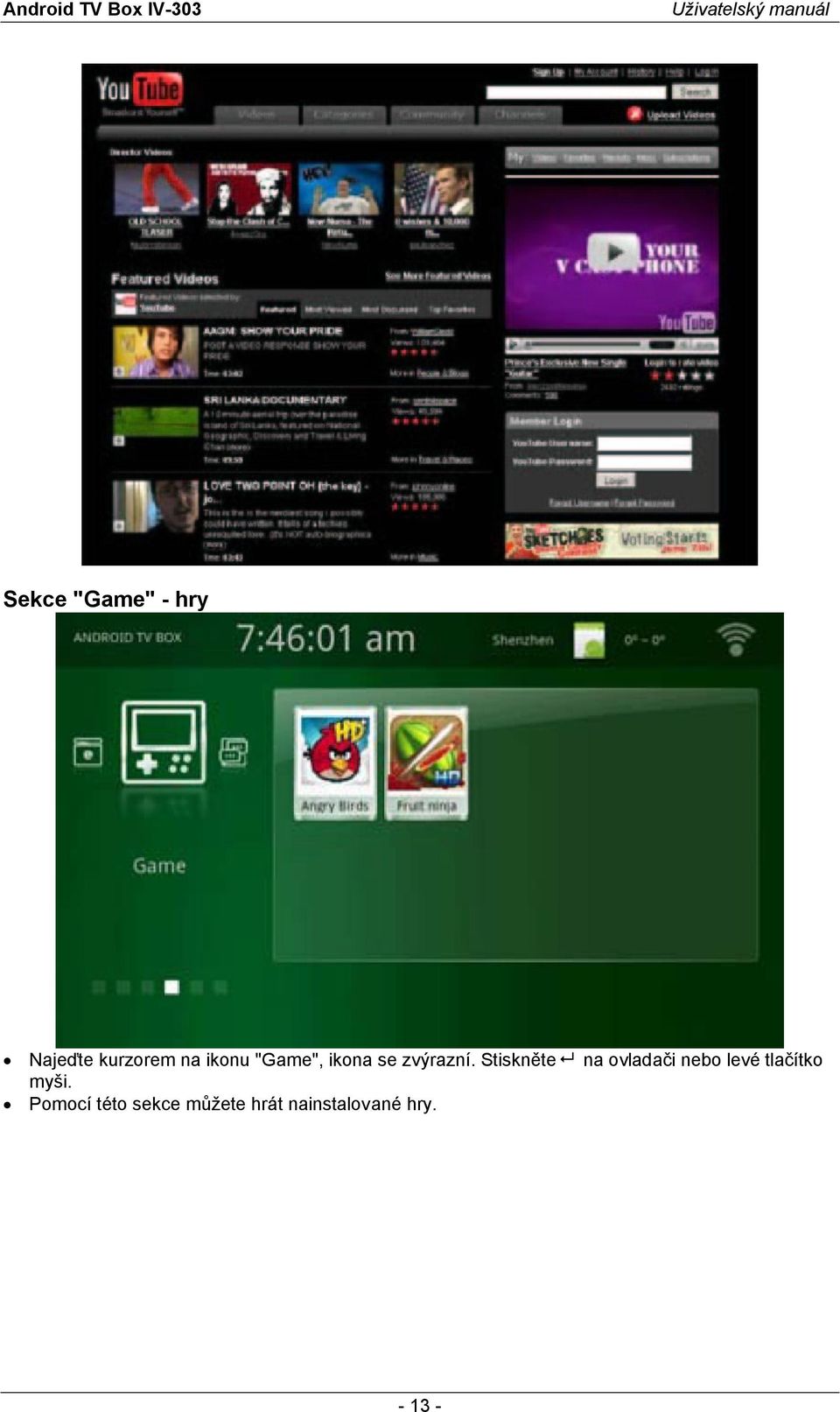

13 Sekce "Game" - hry Najeďte kurzorem na ikonu "Game", ikona se zvýrazní. Stiskněte na ovladači nebo levé tlačítko myši. Pomocí této sekce můžete hrát nainstalované hry

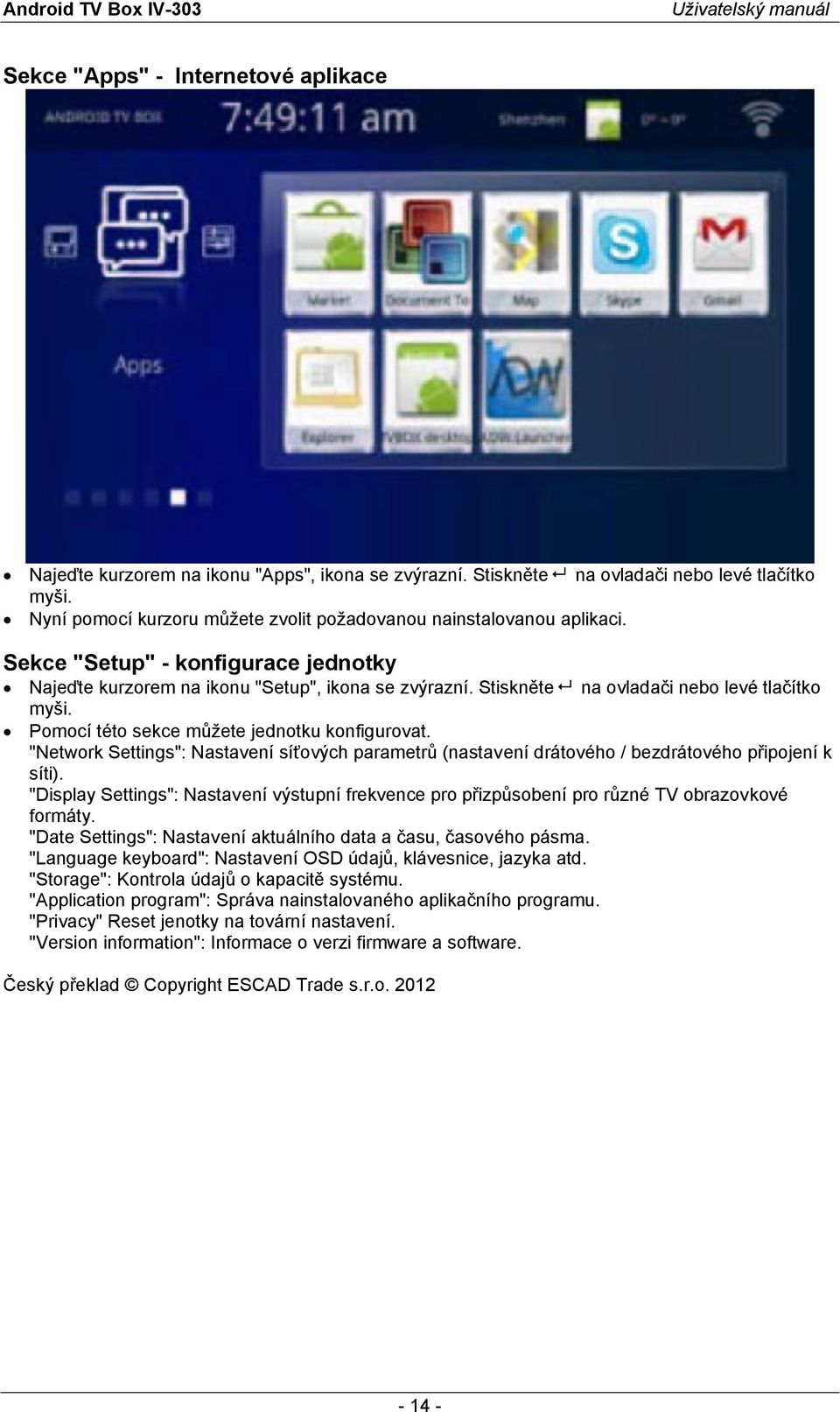

14 Sekce "Apps" - Internetové aplikace Najeďte kurzorem na ikonu "Apps", ikona se zvýrazní. Stiskněte na ovladači nebo levé tlačítko myši. Nyní pomocí kurzoru můžete zvolit požadovanou nainstalovanou aplikaci. Sekce "Setup" - konfigurace jednotky Najeďte kurzorem na ikonu "Setup", ikona se zvýrazní. Stiskněte na ovladači nebo levé tlačítko myši. Pomocí této sekce můžete jednotku konfigurovat. "Network Settings": Nastavení síťových parametrů (nastavení drátového / bezdrátového připojení k síti). "Display Settings": Nastavení výstupní frekvence pro přizpůsobení pro různé TV obrazovkové formáty. "Date Settings": Nastavení aktuálního data a času, časového pásma. "Language keyboard": Nastavení OSD údajů, klávesnice, jazyka atd. "Storage": Kontrola údajů o kapacitě systému. "Application program": Správa nainstalovaného aplikačního programu. "Privacy" Reset jenotky na tovární nastavení. "Version information": Informace o verzi firmware a software. Český překlad Copyright ESCAD Trade s.r.o

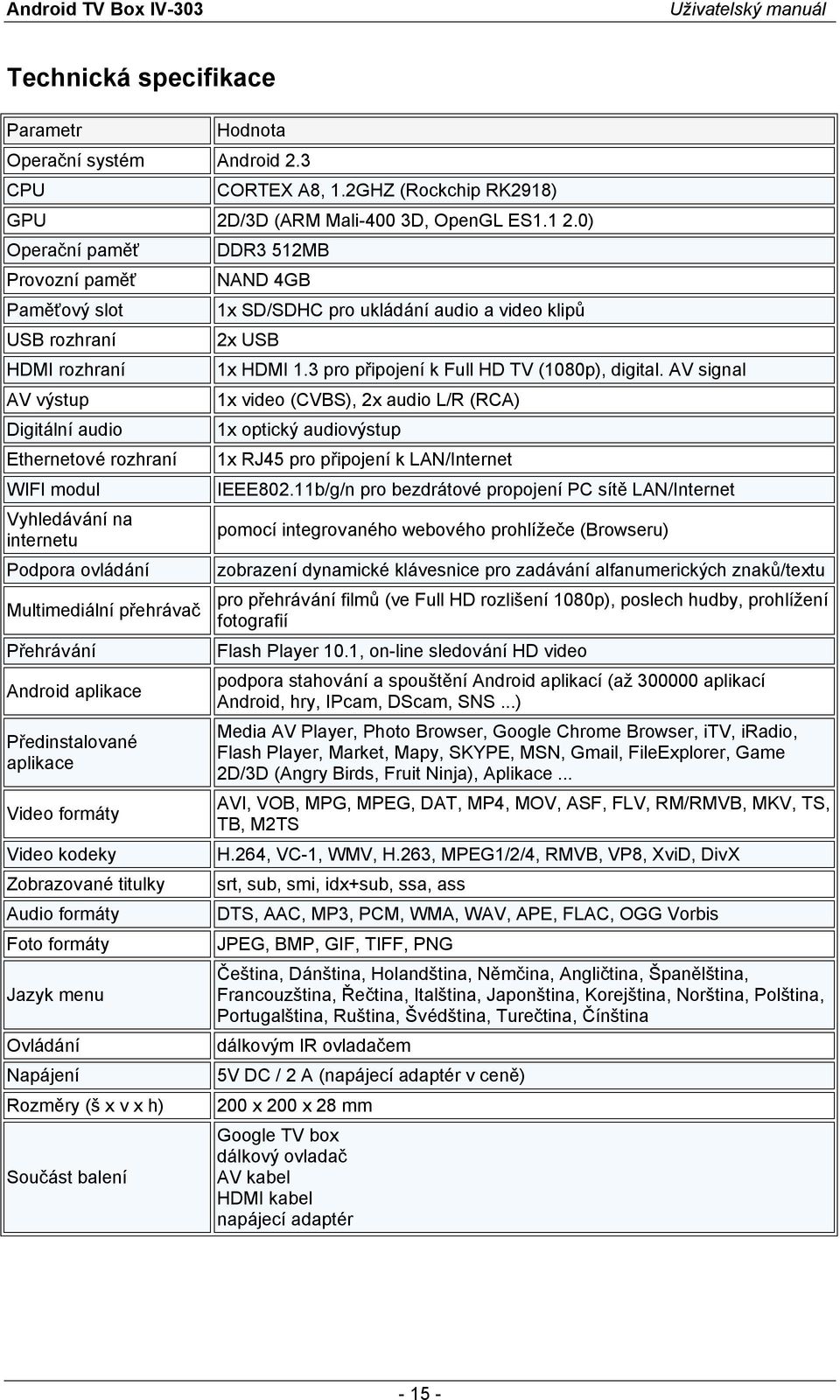

15 Technická specifikace Parametr Hodnota Operační systém Android 2.3 CPU CORTEX A8, 1.2GHZ (Rockchip RK2918) GPU 2D/3D (ARM Mali-400 3D, OpenGL ES ) Operační paměť DDR3 512MB Provozní paměť NAND 4GB Paměťový slot 1x SD/SDHC pro ukládání audio a video klipů USB rozhraní 2x USB HDMI rozhraní 1x HDMI 1.3 pro připojení k Full HD TV (1080p), digital. AV signal AV výstup 1x video (CVBS), 2x audio L/R (RCA) Digitální audio 1x optický audiovýstup Ethernetové rozhraní 1x RJ45 pro připojení k LAN/Internet WIFI modul IEEE802.11b/g/n pro bezdrátové propojení PC sítě LAN/Internet Vyhledávání na internetu pomocí integrovaného webového prohlížeče (Browseru) Podpora ovládání zobrazení dynamické klávesnice pro zadávání alfanumerických znaků/textu Multimediální přehrávač pro přehrávání filmů (ve Full HD rozlišení 1080p), poslech hudby, prohlížení fotografií Přehrávání Flash Player 10.1, on-line sledování HD video Android aplikace podpora stahování a spouštění Android aplikací (až aplikací Android, hry, IPcam, DScam, SNS...) Předinstalované aplikace Media AV Player, Photo Browser, Google Chrome Browser, itv, iradio, Flash Player, Market, Mapy, SKYPE, MSN, Gmail, FileExplorer, Game 2D/3D (Angry Birds, Fruit Ninja), Aplikace... Video formáty AVI, VOB, MPG, MPEG, DAT, MP4, MOV, ASF, FLV, RM/RMVB, MKV, TS, TB, M2TS Video kodeky H.264, VC-1, WMV, H.263, MPEG1/2/4, RMVB, VP8, XviD, DivX Zobrazované titulky srt, sub, smi, idx+sub, ssa, ass Audio formáty DTS, AAC, MP3, PCM, WMA, WAV, APE, FLAC, OGG Vorbis Foto formáty JPEG, BMP, GIF, TIFF, PNG Jazyk menu Čeština, Dánština, Holandština, Němčina, Angličtina, Španělština, Francouzština, Řečtina, Italština, Japonština, Korejština, Norština, Polština, Portugalština, Ruština, Švédština, Turečtina, Čínština Ovládání dálkovým IR ovladačem Napájení 5V DC / 2 A (napájecí adaptér v ceně) Rozměry (š x v x h) 200 x 200 x 28 mm Součást balení Google TV box dálkový ovladač AV kabel HDMI kabel napájecí adaptér

16 - 16 -
