Rychlý průvodce. Android TV Box TB

Transkript

1 Android TV Box TB

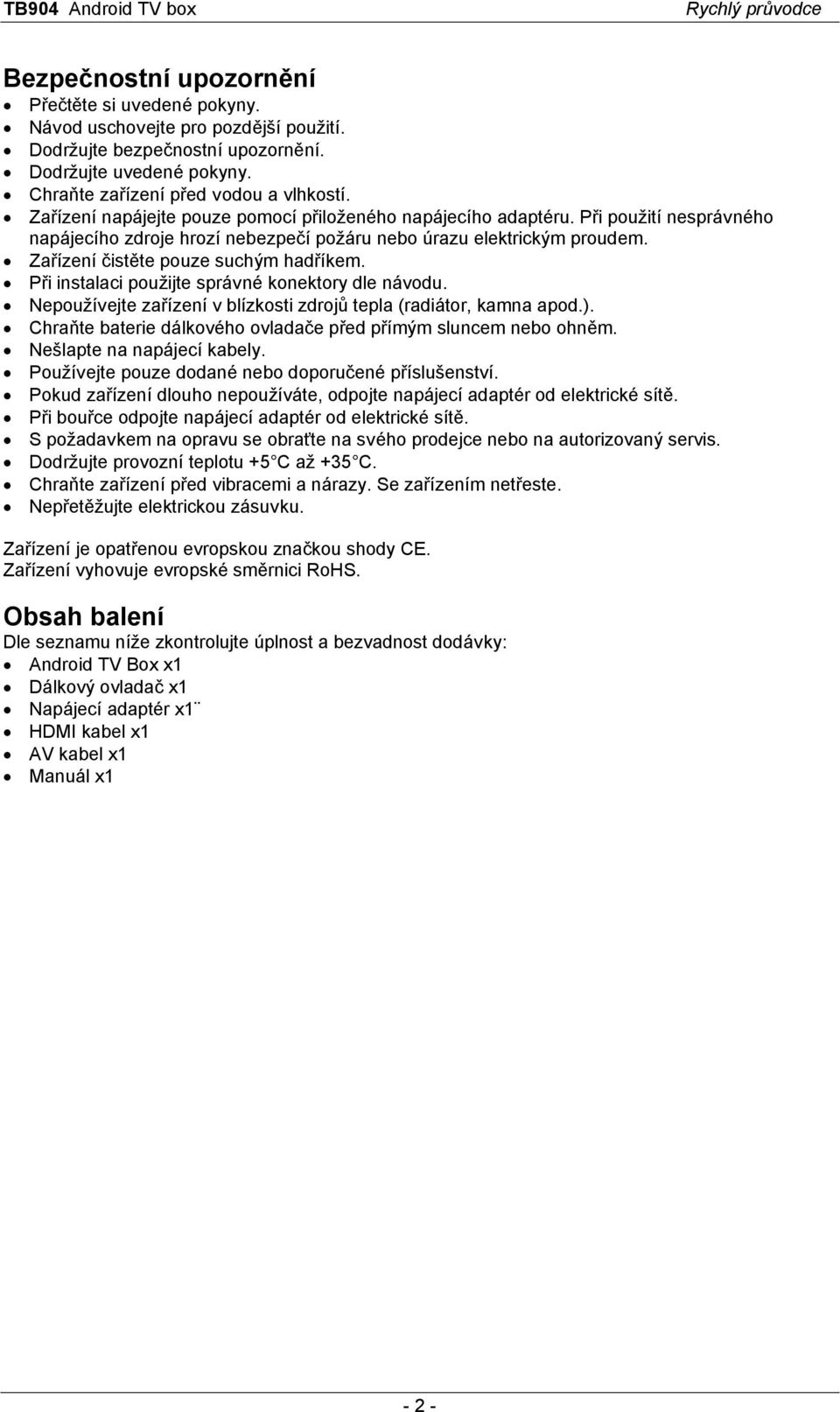

2 Bezpečnostní upozornění Přečtěte si uvedené pokyny. Návod uschovejte pro pozdější použití. Dodržujte bezpečnostní upozornění. Dodržujte uvedené pokyny. Chraňte zařízení před vodou a vlhkostí. Zařízení napájejte pouze pomocí přiloženého napájecího adaptéru. Při použití nesprávného napájecího zdroje hrozí nebezpečí požáru nebo úrazu elektrickým proudem. Zařízení čistěte pouze suchým hadříkem. Při instalaci použijte správné konektory dle návodu. Nepoužívejte zařízení v blízkosti zdrojů tepla (radiátor, kamna apod.). Chraňte baterie dálkového ovladače před přímým sluncem nebo ohněm. Nešlapte na napájecí kabely. Používejte pouze dodané nebo doporučené příslušenství. Pokud zařízení dlouho nepoužíváte, odpojte napájecí adaptér od elektrické sítě. Při bouřce odpojte napájecí adaptér od elektrické sítě. S požadavkem na opravu se obraťte na svého prodejce nebo na autorizovaný servis. Dodržujte provozní teplotu +5 C až +35 C. Chraňte zařízení před vibracemi a nárazy. Se zařízením netřeste. Nepřetěžujte elektrickou zásuvku. Zařízení je opatřenou evropskou značkou shody CE. Zařízení vyhovuje evropské směrnici RoHS. Obsah balení Dle seznamu níže zkontrolujte úplnost a bezvadnost dodávky: Android TV Box x1 Dálkový ovladač x1 Napájecí adaptér x1 HDMI kabel x1 AV kabel x1 Manuál x1-2 -

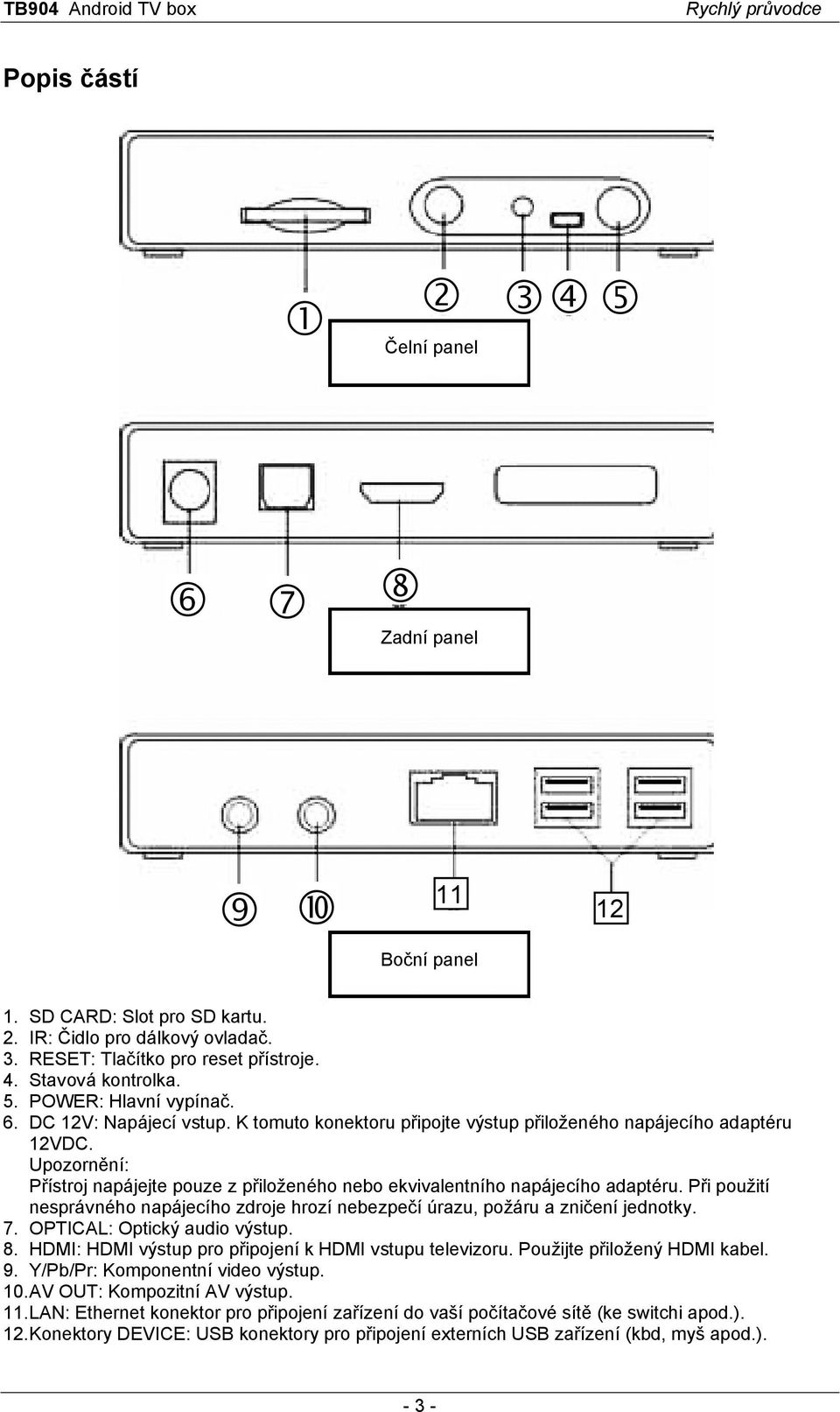

3 Popis částí Čelní panel Zadní panel 11 Boční panel SD CARD: Slot pro SD kartu. 2. IR: Čidlo pro dálkový ovladač. 3. RESET: Tlačítko pro reset přístroje. 4. Stavová kontrolka. 5. POWER: Hlavní vypínač. 6. DC 12V: Napájecí vstup. K tomuto konektoru připojte výstup přiloženého napájecího adaptéru 12VDC. Upozornění: Přístroj napájejte pouze z přiloženého nebo ekvivalentního napájecího adaptéru. Při použití nesprávného napájecího zdroje hrozí nebezpečí úrazu, požáru a zničení jednotky. 7. OPTICAL: Optický audio výstup. 8. HDMI: HDMI výstup pro připojení k HDMI vstupu televizoru. Použijte přiložený HDMI kabel. 9. Y/Pb/Pr: Komponentní video výstup. 10.AV OUT: Kompozitní AV výstup. 11.LAN: Ethernet konektor pro připojení zařízení do vaší počítačové sítě (ke switchi apod.). 12.Konektory DEVICE: USB konektory pro připojení externích USB zařízení (kbd, myš apod.)

4 Zapojení přístroje 1. Výstup napájecího adaptéru 12VDC připojte ke konektoru DC 12V. Připojte napájecí adaptér k elektrické síti 230VAC. Pozn.: K zajištění bezproblémového provozu jednotky dodržujte níže uvedené pokyny: Neprovozujte zařízení v prostředí s vysokou teplotou, tj. např. v blízkosti zdrojů tepla, na přímém slunci apod. Pokud nebudete jednotku delší dobu používat, odpojte napájecí adaptér od elektrické sítě. 2. Pomocí přiloženého HDMI kabelu připojte HDMI výstup jednotky k HDMI vstupu televizoru (viz obr. níže). 3. Pokud není váš televizor vybaven HDMI vstupem, použijte pro připojení jednotky kompozitní AV výstup (konektor AV OUT), který propojte s AV vstupem televizoru pomocí přiloženého AV kabelu (viz obr. níže). Obr.: Zjednodušené schema zapojení Televizor K AV vstupu televizoru AV kabel K HDMI vstupu televizoru HDMI HDMI kabel AV OUT Android TV box Android TV box - 4 -

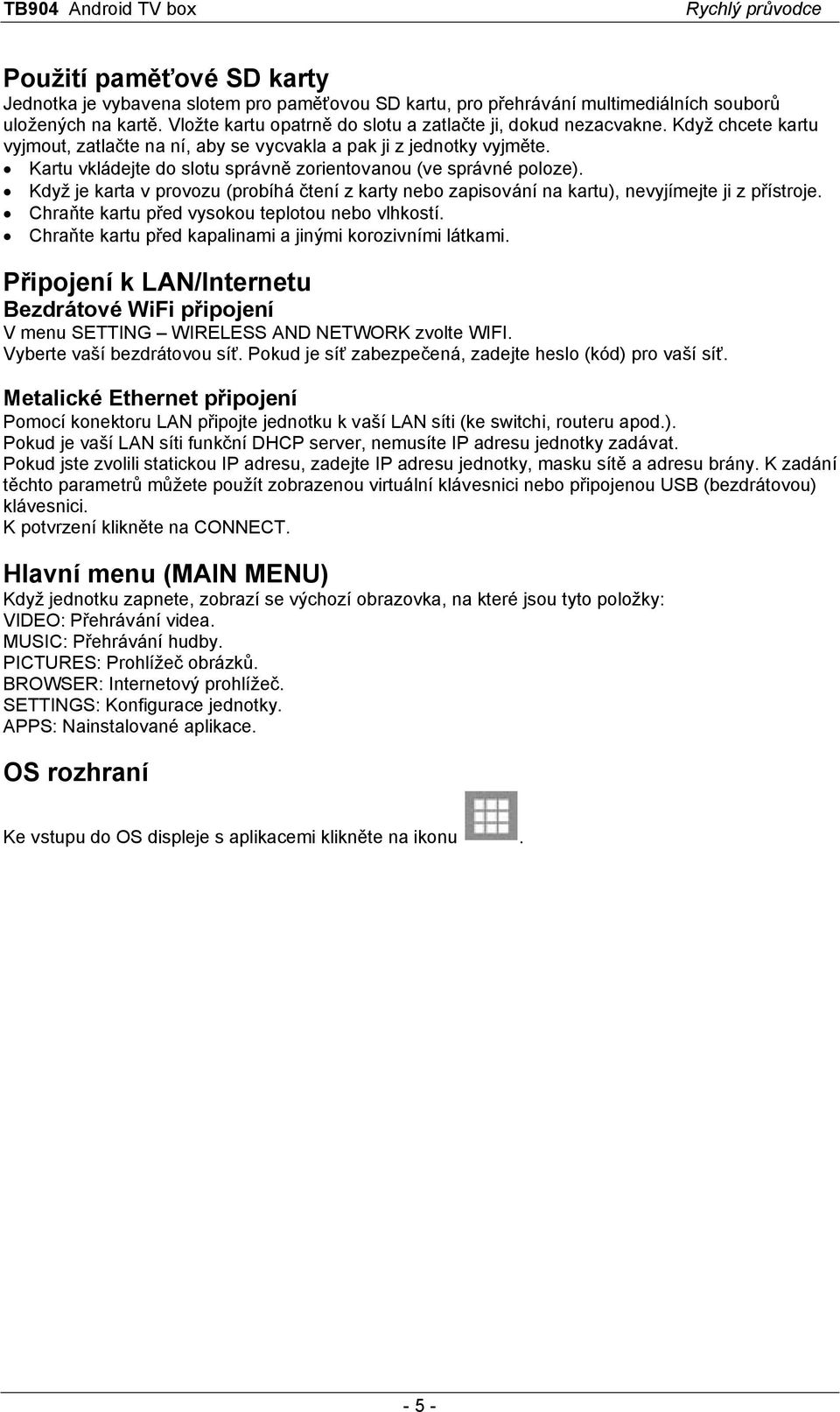

5 Použití paměťové SD karty Jednotka je vybavena slotem pro paměťovou SD kartu, pro přehrávání multimediálních souborů uložených na kartě. Vložte kartu opatrně do slotu a zatlačte ji, dokud nezacvakne. Když chcete kartu vyjmout, zatlačte na ní, aby se vycvakla a pak ji z jednotky vyjměte. Kartu vkládejte do slotu správně zorientovanou (ve správné poloze). Když je karta v provozu (probíhá čtení z karty nebo zapisování na kartu), nevyjímejte ji z přístroje. Chraňte kartu před vysokou teplotou nebo vlhkostí. Chraňte kartu před kapalinami a jinými korozivními látkami. Připojení k LAN/Internetu Bezdrátové WiFi připojení V menu SETTING WIRELESS AND NETWORK zvolte WIFI. Vyberte vaší bezdrátovou síť. Pokud je síť zabezpečená, zadejte heslo (kód) pro vaší síť. Metalické Ethernet připojení Pomocí konektoru LAN připojte jednotku k vaší LAN síti (ke switchi, routeru apod.). Pokud je vaší LAN síti funkční DHCP server, nemusíte IP adresu jednotky zadávat. Pokud jste zvolili statickou IP adresu, zadejte IP adresu jednotky, masku sítě a adresu brány. K zadání těchto parametrů můžete použít zobrazenou virtuální klávesnici nebo připojenou USB (bezdrátovou) klávesnici. K potvrzení klikněte na CONNECT. Hlavní menu (MAIN MENU) Když jednotku zapnete, zobrazí se výchozí obrazovka, na které jsou tyto položky: VIDEO: Přehrávání videa. MUSIC: Přehrávání hudby. PICTURES: Prohlížeč obrázků. BROWSER: Internetový prohlížeč. SETTINGS: Konfigurace jednotky. APPS: Nainstalované aplikace. OS rozhraní Ke vstupu do OS displeje s aplikacemi klikněte na ikonu

6 Technická specifikace Parametr Hodnota Operační systém Android 4.03 CPU GPU Operační paměť Provozní paměť Paměťový slot USB rozhraní HDMI rozhraní AV výstup Digitální audio Ethernetové rozhraní WIFI modul Vyhledávání na internetu Podpora ovládání Multimediální přehrávač Přehrávání Android aplikace Předinstalované aplikace Video formáty Video kodeky Zobrazované titulky Audio formáty Foto formáty Jazyk menu Ovládání Napájení Rozměry (š x v x h) Součást balení CORTEX A8, 1.2GHZ (Rockchip RK2908) 2D/3D GPU p Media DDR3 1GB NAND 4GB 1x SD/SDHC pro ukládání audio a video klipů 2x USB (OTG) + 1x USB (HOST) 1x HDMI 1.3 pro připojení k Full HD TV (1080p), digital. AV signal 1x video (CVBS), 2x audio L/R (RCA) 1x optický audiovýstup 1x RJ45 pro připojení k LAN/Internet IEEE802.11b/g/n pro bezdrátové propojení PC sítě LAN/Internet pomocí integrovaného webového prohlížeče (Browseru) zobrazení dynamické klávesnice pro zadávání alfanumerických znaků/textu pro přehrávání filmů (ve Full HD rozlišení 1080p), poslech hudby, prohlížení fotografií Flash Player 11.1, on-line sledování HD video podpora stahování a spouštění Android aplikací (až aplikací Android, hry, IPcam, DScam, SNS...) Media AV Player, Photo Browser, Google Chrome Browser, itv, iradio, Flash Player, Market, Mapy, SKYPE, MSN, Gmail, FileExplorer, Game 2D/3D (Angry Birds, Fruit Ninja), Aplikace... AVI, VOB, MPG, MPEG, DAT, MP4, MOV, ASF, FLV, RM/RMVB, MKV, TS, TB, M2TS H.264, VC-1, WMV, H.263, MPEG1/2/4, RMVB, VP8, XviD, DivX srt, sub, smi, idx+sub, ssa, ass DTS, AAC, MP3, PCM, WMA, WAV, APE, FLAC, OGG Vorbis JPEG, BMP, GIF, TIFF, PNG Čeština, Dánština, Holandština, Němčina, Angličtina, Španělština, Francouzština, Řečtina, Italština, Japonština, Korejština, Norština, Polština, Portugalština, Ruština, Švédština, Turečtina, Čínština dálkovým IR ovladačem 12V DC / 1.5 A (napájecí adaptér v ceně) 125 x 125 x 25 mm Android TV box dálkový ovladač HDMI kabel AV kabel napájecí adaptér manuál - 6 -

7 - 7 -

8 - 8 -
