UŽIVATELSKÁ PŘÍRUČKA

Transkript

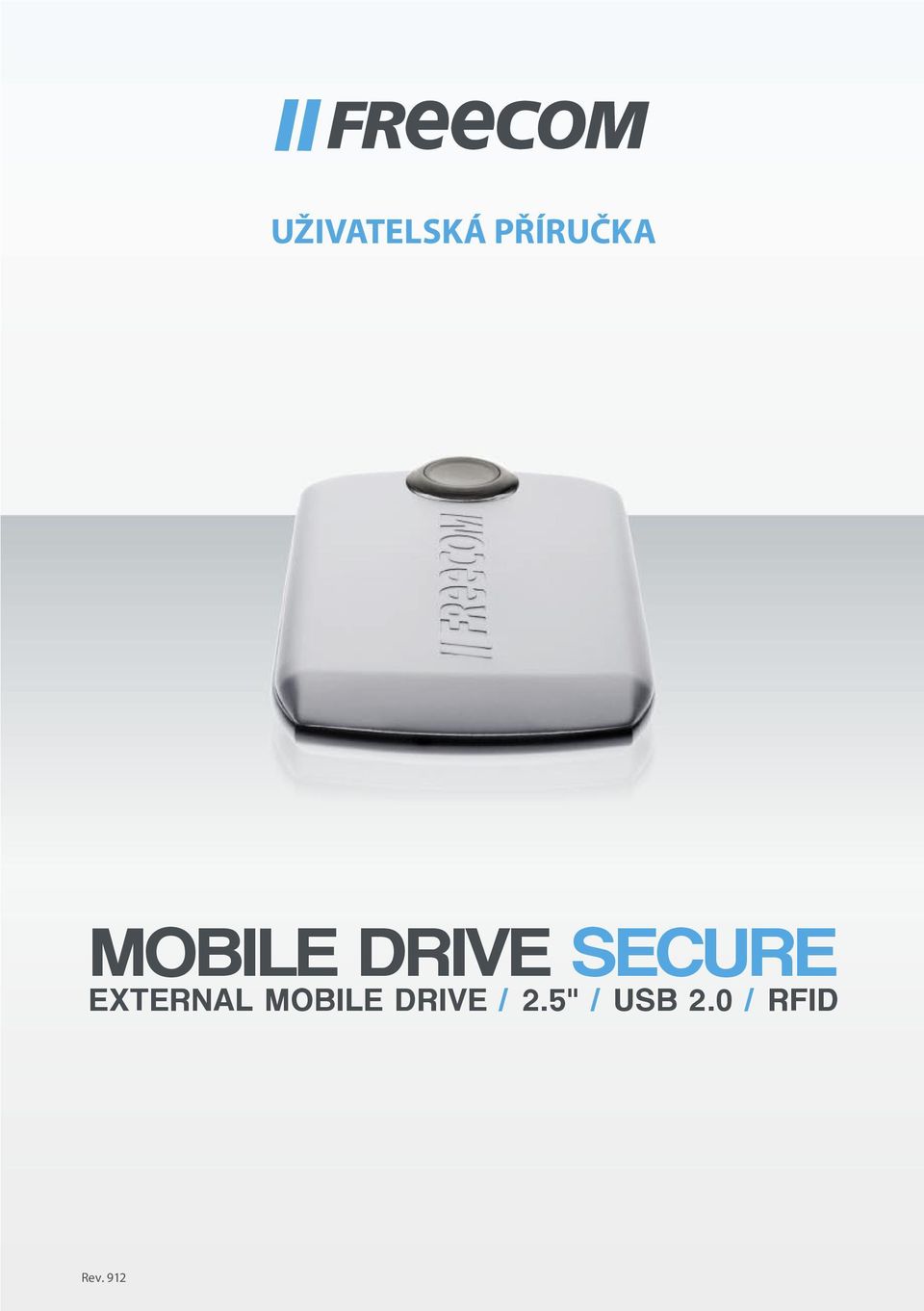

1 UŽIVATELSKÁ PŘÍRUČKA MOBILE DRIVE SECURE EXTERNAL MOBILE DRIVE / 2.5" / USB 2.0 / RFID Rev. 912

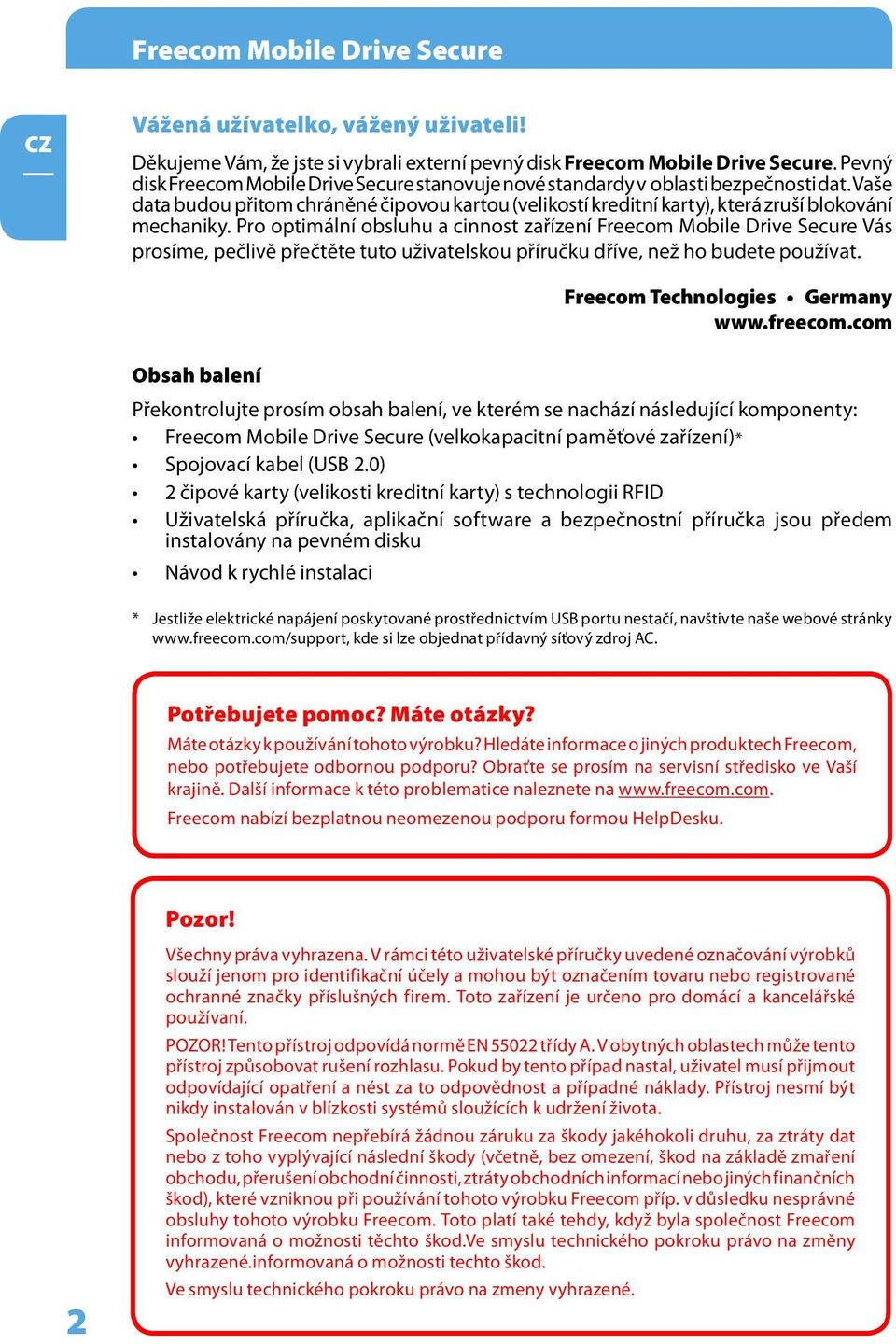

2 Freecom Mobile Drive Secure Vážená užívatelko, vážený uživateli! Děkujeme Vám, že jste si vybrali externí pevný disk Freecom Mobile Drive Secure. Pevný disk Freecom Mobile Drive Secure stanovuje nové standardy v oblasti bezpečnosti dat. Vaše data budou přitom chráněné čipovou kartou (velikostí kreditní karty), která zruší blokování mechaniky. Pro optimální obsluhu a cinnost zařízení Freecom Mobile Drive Secure Vás prosíme, pečlivě přečtěte tuto uživatelskou příručku dříve, než ho budete používat. Freecom Technologies Germany Obsah balení Překontrolujte prosím obsah balení, ve kterém se nachází následující komponenty: Freecom Mobile Drive Secure (velkokapacitní paměťové zařízení)* Spojovací kabel (USB 2.0) 2 čipové karty (velikosti kreditní karty) s technologii RFID Uživatelská příručka, aplikační software a bezpečnostní příručka jsou předem instalovány na pevném disku Návod k rychlé instalaci * Jestliže elektrické napájení poskytované prostřednictvím USB portu nestačí, navštivte naše webové stránky kde si lze objednat přídavný síťový zdroj AC. Potřebujete pomoc? Máte otázky? Máte otázky k používání tohoto výrobku? Hledáte informace o jiných produktech Freecom, nebo potřebujete odbornou podporu? Obraťte se prosím na servisní středisko ve Vaší krajině. Další informace k této problematice naleznete na Freecom nabízí bezplatnou neomezenou podporu formou HelpDesku. Pozor! Všechny práva vyhrazena. V rámci této uživatelské příručky uvedené označování výrobků slouží jenom pro identifikační účely a mohou být označením tovaru nebo registrované ochranné značky příslušných firem. Toto zařízení je určeno pro domácí a kancelářské používaní. POZOR! Tento přístroj odpovídá normě EN třídy A. V obytných oblastech může tento přístroj způsobovat rušení rozhlasu. Pokud by tento případ nastal, uživatel musí přijmout odpovídající opatření a nést za to odpovědnost a případné náklady. Přístroj nesmí být nikdy instalován v blízkosti systémů sloužících k udržení života. Společnost Freecom nepřebírá žádnou záruku za škody jakéhokoli druhu, za ztráty dat nebo z toho vyplývající následní škody (včetně, bez omezení, škod na základě zmaření obchodu, přerušení obchodní činnosti, ztráty obchodních informací nebo jiných finančních škod), které vzniknou při používání tohoto výrobku Freecom příp. v důsledku nesprávné obsluhy tohoto výrobku Freecom. Toto platí také tehdy, když byla společnost Freecom informovaná o možnosti těchto škod.ve smyslu technického pokroku právo na změny vyhrazené.informovaná o možnosti techto škod. Ve smyslu technického pokroku právo na zmeny vyhrazené.

3 Obsah Uživatelská příručka Všeobecné informace...strana 4 Preventivní opatření...strana 5 Freecom Mobile Drive Secure...Strana 6 Kapitola 1: Instalace hardware...strana 7 Kapitola 2: Instalace ovládače...strana 10 Kapitola 3: Instalace aplikačního softwaru...strana 11 Kapitola 4: Aktivace ochrany dat čipovou kartou, obslužným programem "Freecom Hard Drive Keycard Protection"...Strana 13 Kapitola 5: Použití Freecom Turbo USB 2.0 (PC)...Strana 25 Kapitola 6: Vytváření particií (oddílů) paměťového zařízení Freecom Mobile Drive Secure...Strana Freecom Technologies

4 Freecom Mobile Drive Secure Všeobecné informace Musí být splněné následující hardwarové a softwarové předpoklady, aby se zabezpečil bezchybný provoz disku. Systémové předpoklady Pro používání disku Freecom Mobile Drive Secure jsou zapotřebí následující komponenty: PC: Intel Pentium III / AMD Duron 900 MHz nebo vyšší 256 MB RAM (Vista: 512 MB RAM) nebo vyšší Volné rozhraní USB 2.0, příp. USB 1.1* Připojení k internetu pro online-registraci Operační systém: Windows XP, Windows Vista Mac: PowerPC G3/G4/G5, Mac Book Pro nebo Intel Mac 256 MB RAM nebo vyšší Volné rozhraní USB 2.0, příp. USB 1.1* Připojení k internetu pro online-registraci Počínaje operačním systémem: Mac OS X v10.4 nebo vyšší 4 * USB 2.0 je kompatibilní směrem dolů na USB 1.1. Pro dosažení optimální výkonnosti Vašeho disku Freecom Mobile Drive Secure, by měl být Váš Počítač vybaven rozhraním USB 2.0. Všeobecné informace.

5 Všeobecné informace Preventivní opatření Pro zabezpečení bezporuchového provozu Vašeho disku Freecom Mobile Drive Secure, respektujte prosím následující pokyny. V případě, že nebudete respektovat tyto pokyny, zařízení se může poškodit a tak zanikne záruka na Vaše paměťové zařízení Freecom Mobile Drive Secure. Dříve, než odpojíte propojovací kabel od zařízení, odpojte paměťové zařízení Freecom Mobile Drive Secure bezpečně přes operační systém (volbou"odpojit" nebo "Odpojení hardware" v systémovém bloku operačního systému Windows). Nenechte disk Freecom Mobile Drive Secure padnout a zabraňte jiným náhlým mechanickým rázům, protože toto může způsobit ztrátu dat a může vést k poškození zařízení. Provozujte disk Freecom Mobile Drive Secure jenom v rozsahu teplot od 10 C do 35 C. Přinesete-li paměťové zařízení Freecom Mobile Drive Secure z chladného prostředí do teplé místnosti, uveďte zařízení do provozu až tehdy, když se pozvolna ohřálo na pokojovou teplotu. Jinak může dojít z důvodu tvorby kondenzační vody k omezení funkčnosti. Kapaliny se nesmí dostat do kontaktu se zařízením Freecom Mobile Drive Secure. Když vylijete kapaliny a tyto přijdou do kontaktu s elektronikou uvnitř zařízení, může toto způsobit poškození zařízení a omezení funkčnosti. Nepoužívejte zařízení Freecom Mobile Drive Secure ve vlhkém prostředí. Vlhkost uvnitř zařízení může exitující elektroniku poškodit a vést k omezení funkčnosti. Otevřete-li paměťové zařízení Freecom Mobile Drive Secure neodborně, zanikne jakákoli záruka. Protože USB 2.0 je kompatibilní směrem dolů na USB 1.1, můžete zařízení USB 2.0 Mobile Drive Secure připojit na všechny rozhraní USB. Respektujte však, že způsoby přenosu rozhraní USB 1.1 jsou podstatně nižší, jako pří rozhraní USB 2.0. U některých počítačů se může stát, že USB port nedodává dostatečný proud pro jednotku Mobile Drive Secure. V takovém případě je třeba použít externí síťový zdroj. Z bezpečnostních důvodů je povoleno používat jen speciální síťový zdroj Freecom s objednacím číslem Nepoužívejte žádné jiné napájecí zdroje. 5

6 Freecom Mobile Drive Secure Freecom Mobile Drive Secure Vysokorychlostní přenos dat rozhraním USB 2.0 je ideální pro uložení dát, pro vytváření záloh, archivaci, přehrávání reprodukovaného zvuku a všechny jiné aplikace, které vyžadují rychlý přístup k datům. Pro Vaši komfortní práci je paměťové zařízení Freecom Mobile Drive Secure již vytvořená particie (1 particie) a předem formátované (datový systém FAT32). Formát FAT32 umožňuje velmi dobrou kompatibilitu paměťového zařízení Freecom Mobile Drive Secure s různými počítači. Chtěli byste paměťové zařízení Freecom Mobile Drive Secure formátovat jiným datovým systémem (kupř. NTFS), respektujte prosím možné problémy, které mohou vzniknout, když budete zařízení Freecom Mobile Drive Secure později používat na jiném počítači, než na tom, na kterém jste provedli formátování. 6

7 Instalace hardware Kapitola 1: Instalace hardware Přesvědčte se, že pevného disku Freecom Mobile Drive Secure je vypnut dříve, než připojíte kabely. 1. Spojte kabelovou zástrčku (USB) s paměťovým zařízením Freecom Mobile Drive Secure Připojte zástrčku na port (USB) Vašeho osobního počítače. USB.0 je kompatibilní směrem dolů na USB 1.1. Pro lepší činnost by mělo být paměťové zařízení Freecom Mobile Drive Secure vždycky připojené na rozhraní USB.0. Pro lepší činnost by mělo být paměťové zařízení Freecom Mobile Drive Secure vždycky připojené na rozhraní USB.0. 7

8 Freecom Mobile Drive Secure Ochrana dat čipovou kartou (pomocí technologie RFID - vysokofrekvenční identifikace) Data na pevném disku Mobile Drive Secure můžete čipovou kartou, která zruší blokování mechaniky, chránit před neoprávněným přístupem. Čipovou kartu musíte podržet před senzorem v Mobile Drive Secure. Rozezná-li Mobile Drive Secure čipovou kartu, zruší se blokování a mechanika bude uvolněna k používání. Technologie, která je založena na principu čipové karty a Mobile Drive Secure, se nazývá RFID. Zkratka RFID znamená "Radio Frequency Identification" (vysokofrekvenční identifikace). Tato technologie nalezla upotřebení kupř. také v administrativních budovách, kde osoby, které chtějí vstoupit do budovy, na některé z poschodí nebo oddělení, nebo do jistého okruhu kanceláří, musí před senzor předložit čipovou kartu. Váš pevný disk Mobile Drive Secure dodáváme společně s dvěma čipovými kartami RFID velikosti kreditní karty. Tato karta se jednoduše vejde do Vaší náprsní tašky. Máte ji tak vždycky po ruce. Přednastavení mechaniky zní "Bez ochrany" (Ohne Schutz). Před prvním uvedením do provozu mechaniky Mobile Drive Secure musíte nejdříve konfigurovat obě dodané čipové karty pro mechaniku. Mechanika Mobile Drive Secure může rozpoznat maximálně dvě čipové karty. Poté, co jste ukončili konfiguraci, doporučujeme používat jednu z čipových karet s nápisem "Security Key" (bezpečnostní karta) a druhou s nápisem "Master Key" (hlavní karta) uložit na bezpečné místo pro případ, kdybyste jednou Vaší bezpečnostní kartu ztratili. Samozřejmě můžete mechaniku používat také bez čipových karet. V takovém případě nemusíte provést konfiguraci. Můžete Váš pevný disk uvést do provozu a používat okamžitě po vybalení. Respektujte, ale prosím, že Vaše data pak nebudou chráněna před neoprávněnými přístupy. Namísto toho můžete ochranu čipovou kartou seřídit také v pozdější době. Mechaniku musíte poté však nově formátovat, přičemž se z pevného disku ztratí všechny Vaše data. Viz kapitolu 4. Ochrana čipovou kartou funguje takto: Zakódovaný Mobile Drive Secure Veďte čipovou kartu před senzorem, abyste pevný disk Mobile Drive Secure odblokovali k používání. Odblokovaný Mobile Drive Secure Čipovou kartu veďte před senzorem Pevný disk Mobile Drive Secure je uzamčen Pro konfigurování obou čipových karet softwarovým asistentem "Freecom Hard Drive Keycard Protection", přečtěte prosím kapitolu 4.

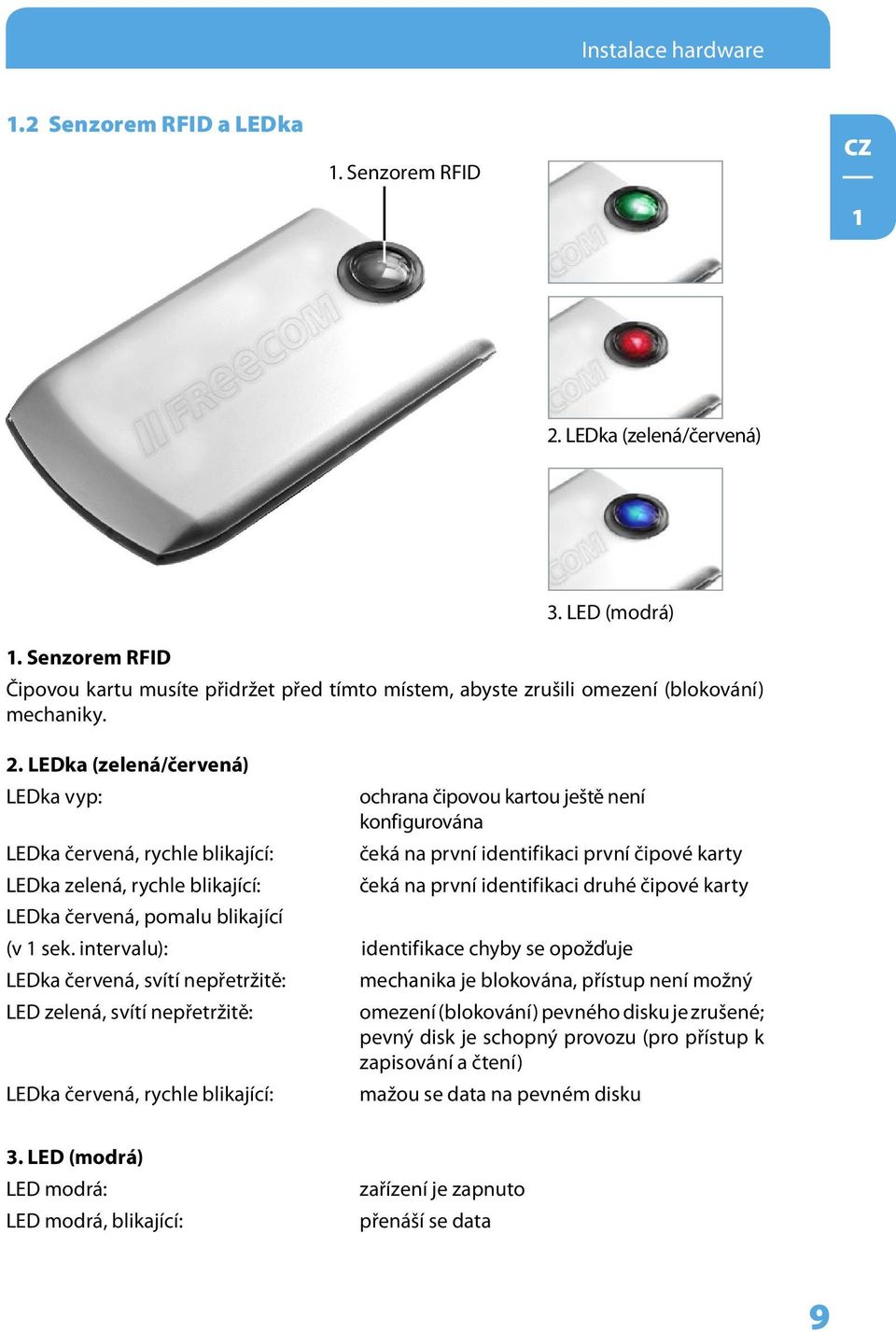

9 Instalace hardware 1. Senzorem RFID a LEDka 1. Senzorem RFID 1 2. LEDka (zelená/červená) 1. Senzorem RFID Čipovou kartu musíte přidržet před tímto místem, abyste zrušili omezení (blokování) mechaniky. 2. LEDka (zelená/červená) LEDka vyp: ochrana čipovou kartou ještě není konfigurována čeká na první identifikaci první čipové karty čeká na první identifikaci druhé čipové karty LEDka červená, rychle blikající: LEDka zelená, rychle blikající: LEDka červená, pomalu blikající (v 1 sek. intervalu): identifikace chyby se opožďuje LEDka červená, svítí nepřetržitě: mechanika je blokována, přístup není možný LED zelená, svítí nepřetržitě: omezení (blokování) pevného disku je zrušené; pevný disk je schopný provozu (pro přístup k zapisování a čtení) LEDka červená, rychle blikající: 3. LED (modrá) mažou se data na pevném disku 3. LED (modrá) LED modrá: LED modrá, blikající: zařízení je zapnuto přenáší se data 9

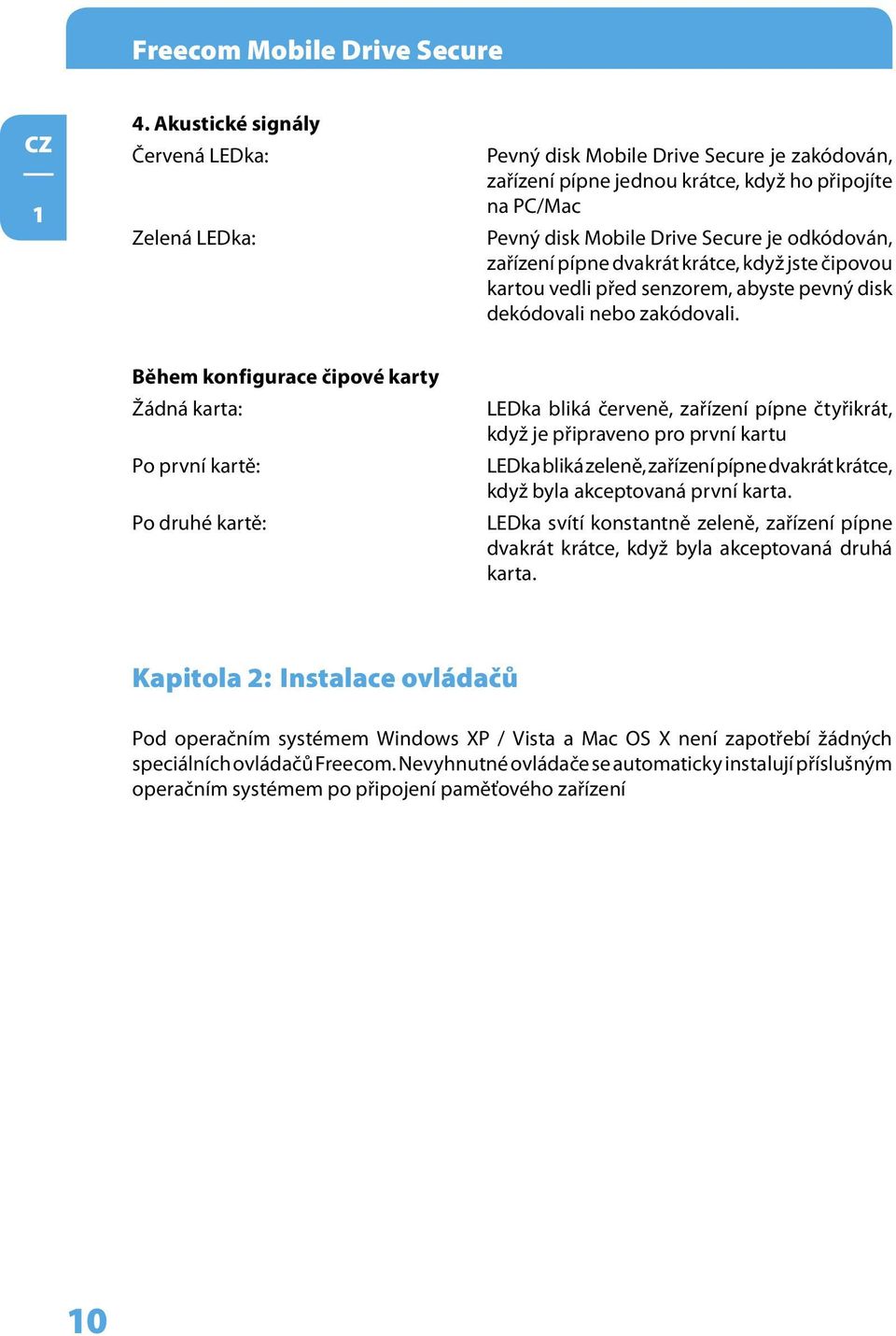

10 Freecom Mobile Drive Secure 1 4. Akustické signály Červená LEDka: Zelená LEDka: Pevný disk Mobile Drive Secure je zakódován, zařízení pípne jednou krátce, když ho připojíte na PC/Mac Pevný disk Mobile Drive Secure je odkódován, zařízení pípne dvakrát krátce, když jste čipovou kartou vedli před senzorem, abyste pevný disk dekódovali nebo zakódovali. Během konfigurace čipové karty Žádná karta: Po první kartě: Po druhé kartě: LEDka bliká červeně, zařízení pípne čtyřikrát, když je připraveno pro první kartu LEDka bliká zeleně, zařízení pípne dvakrát krátce, když byla akceptovaná první karta. LEDka svítí konstantně zeleně, zařízení pípne dvakrát krátce, když byla akceptovaná druhá karta. Kapitola 2: Instalace ovládačů Pod operačním systémem Windows XP / Vista a Mac OS X není zapotřebí žádných speciálních ovládačů Freecom. Nevyhnutné ovládače se automaticky instalují příslušným operačním systémem po připojení paměťového zařízení 10

11 Instalace aplikačního softwaru Kapitola 3: Instalace aplikačního softwaru 3.1 Instalace softwaru - PC 1. V hlavním adresáři pevného disku klepněte na "Start PC.exe". Otevře se nabídka Freecom Start Klepnìte na "Software Installation (Instalace softwaru)" -> "NTI Shadow", "NTI Ripper", "RFID HD Protection" nebo jiný software. Instalace se spustí. Řiďte se pokyny na obrazovce; jednotlivé kroky potvrzujte tlačítkem "Další" a pokračujte v instalaci Uložení dat Freecom Uživatelské příručky a doplňkový software (jestliže existuje) jsou předem uloženy na pevného disku. Doporučujeme, abyste si tyto soubory uložili svého počítače ("Moje Dokumenty"/"Freecom"), abyste vždy měli záložní kopii pro případ, že byste (nedopatřením) znovu naformátovali disk nebo tyto soubory z disku smazali. Uložení těchto souborů z vašeho externího pevného disku do počítače je snadné: 1. Klikněte na ikonu "Save Freecom files" (Uložit soubor Freecom). 2. Všechny spolu dodané data na pevném disku Freecom se uloží v "Moje Dokumenty" v adresáři "Freecom". 11

12 Freecom Mobile Drive Secure Instalace softwaru - Mac 1. V hlavním adresáři pevného disku klepněte na "Start MAC". Otevře se nabídka Freecom Start. 2. Klepněte na "Software Installation (Instalace softwaru)" ->"Install NTI Shadow" nebo "RFID HD Protection". Instalace se spustí. Řiďte se pokyny na obrazovce; jednotlivé kroky potvrzujte tlačítkem "Další" a pokračujte v instalaci Uložení dat Freecom Uživatelské příručky a doplňkový software (jestliže existuje) jsou předem uloženy na pevného disku. Doporučujeme, abyste si tyto soubory uložili svého počítače ("Dokumenty"/ "Freecom"), abyste vždy měli záložní kopii pro případ, že byste (nedopatřením) znovu naformátovali disk nebo tyto soubory z disku smazali. Uložení těchto souborů z vašeho externího pevného disku do počítače je snadné: 1. Klikněte na ikonu "Save Freecom files" (Uložit soubor Freecom). 2. Všechny spolu dodané data na pevném disku Freecom se uloží v "Dokumenty" v adresáři "Freecom". 12

13 Aktivace ochrany dat čipovou kartou, obslužným programem Kapitola 4: Aktivace ochrany dat čipovou kartou, obslužným programem "Freecom Hard Drive Keycard Protection" 4.1 Ochrana Freecom Hard Drive Keycard Protection (Windows) 4 Váš pevný disk Mobile Drive Secure můžete chránit před neoprávněnými přístupy tak, že aktivujete ochranu RFID. Zkratka RFID znamená "Radio Frequency Identification" (vysokofrekvenční identifikace). Jde o technologii, která je aplikována v obou dodaných čipových kartách a v samotné mechanice. Před prvním uvedením do provozu mechaniky Mobile Drive Secure musíte nejdříve konfigurovat obě dodané čipové karty pro mechaniku. Mechanika Mobile Drive Secure může rozpoznat maximálně dvě čipové karty. Poté, co jste ukončili konfiguraci, doporučujeme používat jednu z čipových karet s nápisem "Security Key" (bezpečnostní karta) a druhou s nápisem "Master Key" (hlavní karta) uložit na bezpečné místo pro případ, kdybyste jednou ztratili Vaší bezpečnostní katru. Je Vám dáno k svobodné volbě, zdali chcete ochranu RFID pomocí čipové karty nebo ne. Nechcete-li tuto bezpečnostní alternativu používat, můžete Váš pevný disk Mobile Drive Secure používat také okamžitě a bez další konfigurace, jako každou jinou mechaniku USB. Namísto toho můžete ochranní čipovou kartou zřídit také v pozdější době. Mechaniku musíte pak nově formátovat, přičemž se z pevného disku ztratí všechny Vaše data. Přednastavení pevný disk Mobile Drive Secure je: "Bez ochrany čipovou kartou". Pozor: Když instalujete bezpečnostní alternativu, dojde na Vašem pevném disku Freecom k vymazání všech dat. Během nastavení máte možnost, na Vašem lokálním pevném disku vytvořit zálohu všech dat Freecom (příručky a jiný software). Touto funkcí se zálohují JENOM data Freecom! Nachází-li se již Vaši osobní data na pevném disku, tyto nebudou zkopírována společně. 13

14 Freecom Mobile Drive Secure První nastavení ochrany RFID Vyberte prosím v menu "Tento počítač" pevný disk Freecom Mobile Drive Secure. Poté klikněte na "StartPC.exe". Zobrazí se obrazovka s menu. Zvolte "Instalace software" a poté "RFID HD Protection". Dbejte prosím na to, abyste použili obě dodané čipové karty (s nápisem "Security Key" a "Master Key"); jsou pro nastavení nevyhnutná. Spusťte software "Freecom Hard Drive Keycard Protection". Vezměte na vědomí, že dojde k vymazání všech dat na pevném disku. Klikněte na "Next" (Dále). Potvrďte ještě jednou, že skutečně chcete formátovat pevného disku. Následně se zobrazí okno s indikací průběhu a LEDka zařízení bliká červeně. 14

15 Aktivace ochrany dat čipovou kartou, obslužným programem 4 Veďte první čipovou kartu před senzorem; tento se nachází čelní strany mechaniky (viz. strana 9). Při úspěšném rozpoznání bliká LEDka zeleně. Veďte druhou čipovou kartu před senzorem. Při úspěšném rozpoznání svítí LEDka nepřetržitě zeleně. Ochrana RFID je nyní aktivována. Když opakovaně připojíte Váš Freecom Mobile Drive Secure, identifikujte se prosím pomocí jedné z karet, aby jste měli přístup k obsahu Vašich dat. 15

16 Freecom Mobile Drive Secure Používání Vašeho pevného disku Freecom Mobile Drive Secure s ochranou RFID Poté, co jste konfigurovali obě čipové karty, levá LEDka svítí červeně pokaždé, když připojíte Váš pevný disk Freecom Mobile Drive Secure k PC, nebo když ho zapněte. To znamená, že mechanika je blokována a nemůže být používána. Mechanika se v programu Průzkumník (Windows Explorer) neidentifikuje písmenem pevného disku. Abyste mohli používat mechaniku, identifikujte se prosím tak, že podržíte čipovou kartu před senzorem pevného disku. Levá LEDka změní svou barvu z červené na zelenou a indikuje, že Váš pevný disk Freecom Mobile Drive Secure je nyní odblokován a připraven k provozu. Tím se pevný disk Mobile Drive Secure identifikuje také v programu Průzkumník (Windows Explorer) písmenem pevného disku. DŮLEŽITÉ: Jakmile je aktivována ochrana čipovou kartou RFID, přístup na Mobile Drive Secure můžete mít jenom indikaci čipovou kartou. Bez čipové karty není poté více možný přístup na data uložené na pevném disku. Když jste po úspěšné konfiguraci obou čipových karet spustili obslužný program Freecom pro zřízení ochrany RFID, máte k dispozici tři alternativy: 1. "Safely remove hard drive" (Bezpečně odstranit pevný disk) Touto alternativou můžete pevný disk bezpečně odstranit z Vašeho systému. Doporučujeme tuto alternativu, po použití, pro odhlášení pevného disku; zabráni se tím ztrátě dat. Doporučujeme pevný disk Mobile Drive Secure po použití vypnout. Když pevný disk příště znova zapnete, podržte čipovou kartu před senzorem pevného disku, abyste ho mohli používat. 16

17 Aktivace ochrany dat čipovou kartou, obslužným programem 2. "Add new keycard" (Přidání nové čipové karty) Když jste ztratili jednu nebo obě čipové karty, můžete kdykoli konfigurovat dvě nové čipové karty, abyste mohli opět používat Váš pevný disk Mobile Drive Secure. POZOR: Musíte opakovaně konfigurovat dvě čipové karty. Dbejte na to, aby byli k dispozici obě karty. 4 Toto seřízení odpovídá přesně postupu, který je popsán v kapitole "Remove keycard protection" (Odstranění ochrany čipovou kartou) Můžete se kdykoli rozhodnout proti dalšímu používání alternativní bezpečnosti čipovou kartou. Pro odstranění ochrany čipovou kartou, zvolte prosím tuto alternativu. Poté můžete pevný disk Freecom Mobile Drive Secure používat jako každý jiný (nechráněný) externí pevný disk USB. POZOR: Když odstraníte ochranu RFID, dojde k opětovnému formátování pevného disku a všechny Vaše data se ztratí! Bezpodmínečně vytvořte záložní kopie Vašich nedůležitějších dat dříve, než použijete tuto alternativu pro odstranění ochrany. 17

18 Freecom Mobile Drive Secure Ztratil jsem mou čipovou kartu co mám dělat? Když jste ztratili obě Vaše čipové karty, nemáte více přístup k datům, které se nachází na pevném disku Freecom Mobile Drive Secure. Aby jste mohli opět používat Freecom Mobile Drive Secure, musí být odstraněna ochrana RFID. V takovém případě dojde k novému formátování pevného disku a všechny Vaše data budou ztracena. Dbejte prosím vždycky na to, abyste prováděli v pravidelných intervalech bezpečnostní kopie Vašich důležitých dat. Spusťte software "Freecom Hard Drive Keycard Protection" a ztotožněte se s tím, že všechny data, které se nachází na pevném disku, budou vymazaná. Klikněte na "Next" (Dále) a potvrďte ještě jednou, že akceptujete vymazání všech dat. Ochrana RFID bude nyní odstraněna a pevný disk bude nově formátován. Toto může trvat až dvě hodiny. Po úspěšném formátování pevného disku můžete buď používat zařízení bez ochrany čipovou kartou, nebo jak je popsáno v kapitole 4.1.1, zřídit dvě nové čipové karty a čipové karty. Nové čipové karty můžete objednat prostřednictvím nebo obchodného zastoupení v místě Vašeho bydliště. Požadujete během instalace a/anebo konfigurace Vašeho pevného disku Mobile Drive Secure pomoc, nebo máte otázky? Obraťte se prosím na servisní středisko ve Vaší krajině. Další informace k této problematice naleznete na Freecom Vám nabízí neomezenou bezplatnou podporu formou HelpDesku. 18

19 Aktivace ochrany dat čipovou kartou, obslužným programem 4.2 Ochrana Freecom Hard Drive Keycard Protection (Mac) Váš pevný disk Mobile Drive Secure můžete chránit před neoprávněnými přístupy tak, že aktivujete ochranu RFID. Zkratka RFID znamená "Radio Frequency Identification" (vysokofrekvenční identifikace). Jde o technologii, která je aplikována v obou dodaných čipových kartách a v samotné mechanice. Před prvním uvedením do provozu mechaniky Mobile Drive Secure musíte nejdříve konfigurovat obě dodané čipové karty pro mechaniku. Mechanika Mobile Drive Secure může rozpoznat maximálně dvě čipové karty. Poté, co jste ukončili konfiguraci, doporučujeme používat jednu z čipových karet s nápisem "Security Key" (bezpečnostní karta) a druhou s nápisem "Master Key" (hlavní karta) uložit na bezpečné místo pro případ, kdybyste jednou ztratili Vaší bezpečnostní katru. Je Vám dáno k svobodné volbě, zdali chcete ochranu RFID pomocí čipové karty nebo ne. Nechcete-li tuto bezpečnostní alternativu používat, můžete Váš pevný disk Mobile Drive Secure používat také okamžitě a bez další konfigurace, jako každou jinou mechaniku USB. Namísto toho můžete ochranní čipovou kartou zřídit také v pozdější době. Mechaniku musíte pak nově formátovat, přičemž se z pevného disku ztratí všechny Vaše data. Přednastavení pevný disk Mobile Drive Secure je: "Bez ochrany čipovou kartou". 4 Pozor: Když instalujete bezpečnostní alternativu, dojde na Vašem pevném disku Freecom k vymazání všech dat. Během nastavení máte možnost, na Vašem lokálním pevném disku vytvořit zálohu všech dat Freecom (příručky a jiný software). Touto funkcí se zálohují JENOM data Freecom! Nachází-li se již Vaši osobní data na pevném disku, tyto nebudou zkopírována společně. 19

20 Freecom Mobile Drive Secure První nastavení ochrany RFID V hlavním adresáři pevného disku klepněte na "Start MAC". Zobrazí se obrazovka s menu. Zvolte "Instalace software" a poté "RFID HD Protection". Dbejte prosím na to, abyste použili obě dodané čipové karty (s nápisem "Security Key" a "Master Key"); jsou pro nastavení nevyhnutná. Spusťte software "Freecom RFID". Toto naleznete pod "Programy" -> "Obslužní programy". 20 Vezměte na vědomí, že dojde k vymazání všech dat na pevném disku. Klikněte na "OK".

21 Aktivace ochrany dat čipovou kartou, obslužným programem Potvrďte ještě jednou, že skutečně chcete formátovat pevného disku. Následně se zobrazí okno s indikací průběhu a LEDka zařízení bliká červeně. 4 Veďte první čipovou kartu před senzorem; tento se nachází čelní strany mechaniky (viz. strana 9). Při úspěšném rozpoznání bliká LEDka zeleně. Veďte druhou čipovou kartu před senzorem. Při úspěšném rozpoznání svítí LEDka nepřetržitě zeleně. Ochrana RFID je nyní aktivována. Když opakovaně připojíte Váš Freecom Mobile Drive Secure, identifikujte se prosím pomocí jedné z karet, aby jste měli přístup k obsahu Vašich dat. 21

22 Freecom Mobile Drive Secure Používání Vašeho pevného disku Freecom Mobile Drive Secure s ochranou RFID Poté, co jste konfigurovali obě čipové karty, levá LEDka svítí červeně pokaždé, když připojíte Váš pevný disk Freecom Mobile Drive Secure k Mac, nebo když ho zapněte. To znamená, že mechanika je blokována a nemůže být používána. Mechanika se nezobrazuje na pracovní ploše obrazovky Vašeho počítače Mac. Abyste mohli používat mechaniku, identifikujte se prosím tak, že podržíte čipovou kartu před senzorem pevného disku. Levá LEDka změní svou barvu z červené na zelenou a indikuje, že Váš pevný disk Freecom Mobile Drive Secure je nyní odblokován a připraven k provozu. Nyní vidíte pevný disk Freecom Mobile Drive Secure na pracovní ploše obrazovky Vašeho počítače Mac. DŮLEŽITÉ: Jakmile je aktivována ochrana čipovou kartou RFID, přístup na Mobile Drive Secure můžete mít jenom indikaci čipovou kartou. Bez čipové karty není poté více možný přístup na data uložené na pevném disku. Když jste po úspěšné konfiguraci obou čipových karet spustili obslužný program Freecom pro zřízení ochrany RFID, máte k dispozici tři alternativy: 1. "Eject hard drive" (Bezpečně odstranit pevný disk) Touto alternativou můžete pevný disk bezpečně odstranit z Vašeho systému. Doporučujeme tuto alternativu, po použití, pro odhlášení pevného disku; zabráni se tím ztrátě dat. Doporučujeme pevný disk Mobile Drive Secure po použití vypnout. Když pevný disk příště znova zapnete, podržte čipovou kartu před senzorem pevného disku, abyste ho mohli používat. 22

23 Aktivace ochrany dat čipovou kartou, obslužným programem 2. "Add new keycard" (Přidání nové čipové karty) Když jste ztratili jednu nebo obě čipové karty, můžete kdykoli konfigurovat dvě nové čipové karty, abyste mohli opět používat Váš pevný disk Mobile Drive Secure. POZOR: Musíte opakovaně konfigurovat dvě čipové karty. Dbejte na to, aby byli k dispozici obě karty. 4 Toto seřízení odpovídá přesně postupu, který je popsán v kapitole "Remove keycard protection" (Odstranění ochrany čipovou kartou) Můžete se kdykoli rozhodnout proti dalšímu používání alternativní bezpečnosti čipovou kartou. Pro odstranění ochrany čipovou kartou, zvolte prosím tuto alternativu. Poté můžete pevný disk Freecom Mobile Drive Secure používat jako každý jiný (nechráněný) externí pevný disk USB. POZOR: Když odstraníte ochranu RFID, dojde k opětovnému formátování pevného disku a všechny Vaše data se ztratí! Bezpodmínečně vytvořte záložní kopie Vašich nedůležitějších dat dříve, než použijete tuto alternativu pro odstranění ochrany. 23

24 Freecom Mobile Drive Secure Ztratil jsem mou čipovou kartu co mám dělat? Když jste ztratili obě Vaše čipové karty, nemáte více přístup k datům, které se nachází na pevném disku Freecom Mobile Drive Secure. Aby jste mohli opět používat Freecom Mobile Drive Secure, musí být odstraněna ochrana RFID. V takovém případě dojde k novému formátování pevného disku a všechny Vaše data budou ztracena. Dbejte prosím vždycky na to, abyste prováděli v pravidelných intervalech bezpečnostní kopie Vašich důležitých dat. Spusťte software "Freecom RFID" a ztotožněte se s tím, že všechny data, které se nachází na pevném disku, budou vymazaná. Klikněte na "OK" a potvrďte ještě jednou, že akceptujete vymazání všech dat. Ochrana RFID bude nyní odstraněna a pevný disk bude nově formátován. Toto může trvat až dvě hodiny. Po úspěšném formátování pevného disku můžete buď používat zařízení bez ochrany čipovou kartou, nebo jak je popsáno v kapitole 4.2.1, zřídit dvě nové čipové karty a čipové karty. Nové čipové karty můžete objednat prostřednictvím nebo obchodného zastoupení v místě Vašeho bydliště. Požadujete během instalace a/anebo konfigurace Vašeho pevného disku Mobile Drive Secure pomoc, nebo máte otázky? Obraťte se prosím na servisní středisko ve Vaší krajině. Další informace k této problematice naleznete na Freecom Vám nabízí neomezenou bezplatnou podporu formou HelpDesku. 24

25 Použití Freecom Turbo USB 2.0 (PC) Kapitola 5: Použití Freecom Turbo USB 2.0 (PC) Instalací ovladače Turbo USB 2.0 pro jednotku Mobile Drive Secure lze podstatně zvýšit přenosovou rychlost dat (až o 40 % rychlejší přenosová rychlost ve srovnání se standardními vysokorychlostními USB). 5 Aktivace ovladače Turbo USB Připojte jednotku Freecom Mobile Drive Secure k počítači 2. Spusťte "Start.exe" z jednotky Mobile Drive Secure a jděte na možnost Instalace softwaru -> Freecom Turbo USB Otevře se průvodce instalací Freecom Turbo USB Zaškrtněte jednotku a klepněte na "Konfigurovat". Tím se aktivuje ovladač Turbo USB2.0 pro jednotku Freecom Mobile Drive Secure. Deaktivace ovladače Turbo USB Připojte jednotku Freecom Mobile Drive Secure k počítači 2. Spusťte "Start.exe" z jednotky Mobile Drive Secure a jděte na možnost Instalace softwaru -> Freecom Turbo USB Otevře se průvodce instalací Freecom Turbo USB 2.0. Zrušte zaškrtnutí jednotky a klepněte na "Konfigurovat". Tím se deaktivuje ovladač Turbo USB 2.0 jednotky Freecom Mobile Drive Secure. 25

26 Freecom Mobile Drive Secure 6 Kapitola 6: Vytváření particií paměťového zařízení Freecom Mobile Drive Secure 6.1 Všeobecné informace Na paměťovém zařízení Freecom Mobile Drive Secure jsou vytvořené particie a disk je formátován tak, aby bylo dosažené dle možnosti největšího využití kapacity a kompatibility. Pro zabezpečení, abyste měli z libovolného počítače přístup k Vašim datům, byl jako datový systém zvolen systém FAT 32. Doporučujeme, aby jste neměnili standardní nastavení. V některých případech by však mohl být pro pracovní prostředí vhodnější jiný datový systém. V této kapitole jsou popsané a poskytnuté instrukce příslušných omezení nastavení běžně používaných datových systémů, aby bylo paměťové zařízení Freecom Mobile Drive Secure přizpůsobeno Vašim požadavkům. 6.2 Vlastnosti datových systémů Abyste získali přehled, respektujte prosím údaje uvedené v následujících tabulkách: Podpora datových systémů různými operačními systémy Datový systém Operační systém FAT FAT32 NTFS HFS+ Windows XP / Vista ano ano ano ne Mac OS X ano ano ano (jenom číst) ano Maximální velikost jedné parity Datový systém Operační systém FAT FAT32 NTFS HFS+ Windows XP / Vista 4 GB* 32 GB 16 TB - Mac OS X 10.1.x GB - 2 TB Mac OS X 10.2.x GB - 8 TB Mac OS X 10.3.x - ( -> 128 GB) - 16 TB Mac OS X 10.4.x - ( -> 128 GB) - 16 TB Mac OS X 10.5.x - ( -> 128 GB) - 16 TB 26 * Particie FAT s velikostí nad 2 GB mohou být spravované jenom operačními systémy Windows XP nebo Vista.

27 Vytváření particií paměťového zařízení Freecom Mobile Drive Secure Příklad pro vytváření particií s rozličnými datovými systémy na jednom paměťovém zařízení Freecom Mobile Drive Secure Datový systém Celková kapacita Freecom Mobile Drive Secure NTFS FAT GB 470 GB 30 GB 6 Pokyn:Jako NTFS formátované pevné disky mohou být data zapisované jenom pod operačními systémy Windows XP a Vista. Výše uvedený příklad představuje dobré řešení pro uživatele operačního systému Windows XP nebo Vista, kteří z času na čas vyměňují data s osobnými počítači. Pro zálohování dat v operačním systému Windows XP nebo Vista můžete používat obě particie. Při operačním systému Mac můžete používat jenom particii FAT32, protože particie NTFS nebudou operačním systémem rozpoznané. Respektujte prosím následující pokyny pro přizpůsobení paměťového zařízení Freecom Mobile Drive Secure Vašim požadavkům: 6.3 Vytváření particií paměťového zařízení Freecom Mobile Drive Secure pod operačním systémem Windows XP/Vista Vymazání particií paměťového zařízení Freecom Mobile Drive Secure pod operačním systémem Windows XP/Vista 1. Pravým tlačítkem myši klikněte na ikonu "Tento počítač" na pracovní ploše obrazovky. 2. Zvolte "Správa počítače". 3. Zvolte potom "Úložiště" -> "Správa disků". 4. Zvolte Váš externí pevní disk a Pravým tlačítkem myši klikněte na particii. 5. Zvolte "Vymazat particii" a potvrďte s "Ano". Particie se teď vymaže Vytvoření particie na paměťovém zařízení Freecom Mobile Drive Secure pod operačním systémem Windows XP/Vista Následující kroky Vás doprovodí procesem, kterým vytvoříte particie na paměťovém zařízení Freecom Mobile Drive Secure. Po ukončení tohoto procesu je zařízení Freecom Mobile Drive Secure připraveno pro použití a zobrazí se písmenem disketové jednotky v menu "Tento počítač". 1. Pravým tlačítkem myši klikněte na ikonu "Tento počítač" na pracovní ploše obrazovky. 2. Zvolte "Správa počítače". 3. Zvolte "Úložiště" -> "Správa disků". 4. Zvolte "nepřiřazený" pevného disku. Dbejte na to, aby byl "nepřiřazený" celý pevného disku. 27

28 Freecom Mobile Drive Secure 6 5. Pravým tlačítkem myši klikněte do "nepřiřazené" oblasti a zvolte alternativu "Nová particie". Otevře se asistent pro vytvoření nových particií. Klikněte na "Next" (Dále). 28

29 Vytváření particií paměťového zařízení Freecom Mobile Drive Secure 6. Zvolte "Primární particie" a klikněte na "Next" (Dále) Teď můžete nastavit velikost particie. Klikněte na "Next" (Dále), když chcete vytvořit jenom jednou particii. V případě, že chcete vytvořit více particií, postupte k následujícímu bodu "Vytvoření dvou nebo více particií na paměťovém zařízení Freecom Mobile Drive Secure v operačním systému Windows XP/Vista". 8. Přiraďte Vašemu paměťovému zařízení Freecom Mobile Drive Secure písmeno pevného disku. V mnohých případech můžete převzít standardní hodnoty. Klikněte na "Next" (Dále). 29

30 Freecom Mobile Drive Secure 6 9. Zvolte "Formátujte tuto particii s následujícími nastaveními". Můžete zvolit jednak "FAT32" ale také "NTFS", "Velikost přiřazovací jednotky" by měla zůstat nastavena na hodnotu "Standard". Nakonec zvolte "Provést rychlé formátování" a klikněte na "Next" (Dále). 10. Klikněte na "Finish" (Dokončení), abyste uzavřeli vytváření particií paměťového zařízení Freecom Mobile Drive Secure. Pevného disku je nyní formátován a následně jej můžete používat. 30

31 Vytváření particií paměťového zařízení Freecom Mobile Drive Secure Vytvoření dvou nebo více particií na paměťovém zařízení Freecom Mobile Drive Secure pod operačním systémem Windows XP/Vista: 1. Opakujte kroky předcházejícího odstavce (Vytvoření particie na paměťové zařízení Freecom Mobile Drive Secure pod operačním systémem Windows XP/Vista), abyste vytvořili první particii. 2. Pravým tlačítkem myši klikněte na ikonu "Tento počítač" na pracovní ploše obrazovky. 3. Zvolte "Správa počítače". 4. Zvolte "Úložište" -> "Správa disku". 5. Pravým tlačítkem myši klikněte na "nepřiřazené" místo na disku Vašeho paměťového zařízení Freecom Mobile Drive Secure a zvolte alternativu "Nová particie". Otevře se asistent pro vytvoření nových particií. Klikněte na "Next" (Dále). 6. Zvolte "Rozšířená particie" a klikněte na "Next" (Dále) Teď můžete nastavit velikost particie. Zadejte požadovanou velikost a klikněte na "Next" (Dále). 31

32 Freecom Mobile Drive Secure 8. Zvolte "Finish" (Dokončení), aby se vytvořila "Rozšířená particie". Nepřiřazená oblast se převede do volné paměti. 6 32

33 Vytváření particií paměťového zařízení Freecom Mobile Drive Secure 9. Pravým tlačítkem myši klikněte na "volnou paměť" a zvolte alternativu "Nový logický disk". Otevře se "Asistent pro vytvoření nových particií". Klikněte na "Next" (Dále) Je již zvolená alternativa "Logický disk". Potvrďte "Next" (Dále). 11. Zadejte velikost particie a kliknete na "Next" (Dále). 12. Zvolte písmeno pro označení disku a potvrďte s "Next" (Dále). 13. Zvolte "Formátujte tuto particii s následujícími nastaveními". Můžete zvolit jednak "FAT32" ale také "NTFS", "Velikost přiřazovací jednotky" by měla zůstat nastavena na hodnotu "Standard". Závěrem zvolte "Vykonání rychlého formátování" a klikněte na "Next" (Dále). 14. Klikněte na "Finish" (Dokončení), abyste uzavřeli vytváření particie na paměťovém zařízení Freecom Mobile Drive Secure. Pevného disku je nyní formátován a následně jej můžete používat. Pozor: Když zvolíte jako datový systém NTFS, mohou být v operačním systému Mac OS X data Vašeho paměťové zařízení Mobile Drive Secure jenom čtené. Není možný zápis dat. 33

34 Freecom Mobile Drive Secure Vytváření particií paměťového zařízení Freecom Mobile Drive Secure pod operačním systémem Mac OS X 1. Otevřete "Obslužní program - Pevné disky. Toto naleznete pod "Programy" -> "Obslužní programy". 2. Klikněte na Tab. "Partition" (Vytváření particií). Zde můžete provádět nastavení pro výkon particií a na diskové jednotce dle nastavení provádět nastavenou particií (kupř. Mac OS X Extended). Podrobné informace pro používání Obslužného programu diskové jednotky jsou uvedené v pomoci: 34

35 ZÁRUKA (platnost pouze v Evropì a v Turecku) Děkujeme za zakoupení tohoto výrobku od Freecom a doufáme, že vám přinese hodně radosti. Přečtěte si prosím stručný návod k instalaci, příručku s pokyny a všechny ostatní existující elektronické nebo tištěné manuály, abyste se vyhnuli zbytečným komplikacím. Pro případ, že se vyskytnou některé problémy, jsme na webové stránce Freecom ( připravili databázi, ve které jsou shrnuty nejčastěji kladené otázky (FAQ). Přesvědčete se prosím nejdříve, zda se tam nabízí řešení pro váš dotaz, než se budete obracet na náš helpdesk. Vaše záruka Pro všechny výrobky značky Freecom nabízíme neomezenou telefonní a webovou podporu. Freecom ruči za to, že všechny výrobky značky Freecom budou od data zakoupení po dobu dole uvedené lhůty bez výrobních a materiálových vad. Vyskytne-li se u výrobku během záruční doby závada, vyplývající z výrobní nebo materiálové vady, budou výrobek nebo závadné součásti firmou Freecom podle dole popsaných podmínek opraveny nebo vyměněny bez fakturování pracovních nákladů nebo jednotlivých součástí. Podmínky Tato záruka se poskytuje pouze tehdy, když bude předložen originál dodacího listu resp. doklad o zakoupení (s uvedením data zakoupení, výrobního a sériového čísla) spolu s vadným výrobkem a s číslem RMA (Autorizace vrácení zboží) od Freecom, které obdržíte na webové stránce Freecom nebo v některém ze servisních středisek fy Freecom. Freecom si vyhrazuje právo neposkytnout bezplatné plnění ze záruky, pokud nebude doloženo datum zakoupení zboží. Tato záruka je neplatná v případech, kdy bude chybět číslo RMA nebo pokud bylo změněno, odstraněno nebo bude nečitelné sériové číslo uvedené na výrobku. Tato záruka se vztahuje pouze na hardwarové komponenty, které byly dodány spolu s výrobkem. Tato záruka neplatí pro: (a) součásti podléhající rychlému opotřebení, dodané s výrobkem, jako např. datová média nebo baterie; (b) poškození nebo ztrátu software, dat nebo vyjímatelná paměťová média; (c) poškození vyplývající z adaptací, změn nebo nastavení na výrobku, provedená na výrobku bez písemného souhlasu od Freecom; (d) pokusy o opravu v dílnách bez autorizace ze strany Freecom a (e) nehody, poškození bleskem, vodou, požárem nebo jiné případy vyšší moci, které se vymykají kontrole ze strany Freecom. V případech všech služeb, které Freecom nabízí, neručí Freecom za poškození nebo ztrátu programů, dat nebo jiných informací uložených na datových médiích nebo na libovolných součástech výrobku. Freecom neručí za obchodní ztráty v důsledku výpadků systému. Odstraňte prosím všechny součásti, na které se tato záruka nevztahuje, než výrobek vrátíte firmě Freecom. Freecom neručí za ztrátu nebo poškození těchto součástí. Pokud během opravy dojde ke změně, vymazání nebo libovolným jiným způsobem k pozměnění obsahu pevného disku, nelze z tohoto důvodu postihovat Freecom. Náhradní součásti a výrobky jsou buď nové, rovnocenné novým nebo přepracované. Všechny nahrazené součásti a výrobky jsou majetkem fy Freecom. Na součásti nebo výrobky, které byly opraveny nebo vyměněny v rámci záruky, se záruka poskytuje pouze do uplynutí původní záruční doby. Na výrobky nebo součásti, které byly opraveny nebo vyměněny mimo záruční dobu, se poskytuje záruka po dobu 6 (šesti) měsíců. 2 YEARS WARRANTY
