1 NOVELAN Net připojení k internetu zdarma (tarif Home) Přehled výrobků a ceník 2014 platí pro Českou republiku od srpna 2014 Inteligentní vytápění a větrání!

2 Přehled výrobků a ceník tepelných čerpadel Platnost od srpna 2014 S vydáním tohoto ceníku ztrácí všechny předchozí ceníky tepelných čerpadel svoji platnost. Poznámky ke všeobecným dodacím a platebním podmínkám: Všeobecné dodací a platební podmínky společnosti Tepelná čerpadla AIT, s.r.o., platí pro prodej tepelných čerpadel. K ceně bude připočítána aktuálně platná daň z přidané hodnoty. Vyhrazujeme si změnu cen. Ceny budou fakturovány vždy podle poslední revize. Pokud není na jednotlivých stranách tohoto ceníku uvedeno jinak, jsou změny cen, množství nebo hmotností vyhrazeny. Vyobrazení jsou nezávazná. Doprava zboží na adresu dle objednávky je zahrnuta v jeho ceně od hodnoty Kč bez DPH. Pozor! Technické údaje slouží jako všeobecné informace. Při instalaci, provozu a obsluze je nutné dbát na návod a na upozornění uvedené na výrobku. Technické změny a chyby v textu vyhrazeny. Uvedení do provozu a prodloužená záruka Paušální platby za uvedení tepelného čerpadla do provozu (smluvní služba zákazníkům pro tepelná čerpadla do 31 kw 1) ) V současné době platná zákonná 2letá záruční doba může být, zpoplatněným uvedením tepelného čerpadla do provozu prostřednictvím naší autorizované servisní služby nebo námi autorizovaného instalatéra, prodloužena na 3, resp. na 5 let. Prodloužená záruka se vztahuje na celé tepelné čerpadlo včetně regulátoru. Paušál za uvedení do provozu obsahuje vlastní uvedení do provozu a jízdní výlohy. Odstranění nedostatků zařízení a čekací doby jsou samostatnými výkony, které budou dodatečně vyúčtovány podle nákladů. Náklady za uvedení do provozu je třeba uhradit i v případě, pokud bylo uvedení do provozu přerušeno z důvodu neúplně nainstalovaného systému. Pokud neuvede zařízení do provozu naše servisní služba, platí pouze zákonná záruka 24 měsíců. Uvedení do provozu pro tepelná čerpadla LIC 6-12, LA 7.1 až LA 18, SI 6H až SI 17H, SIC 6HE až SIC 17HE s prodlouženou záruční dobou na 3 roky na celé tepelné čerpadlo, 4. a 5. rok jsou poskytovány náhradní díly zdarma. ZA ,- Uvedení do provozu pro tepelná čerpadla LA 25 a LA 31 s prodlouženou záruční dobou na 3 roky na celé tepelné čerpadlo, 4. a 5. rok jsou poskytovány náhradní díly zdarma. ZA ,- Uvedení do provozu pro tepelná čerpadla L 8Split až L 16Split s prodlouženou záruční dobou na 3 roky na celé tepelné čerpadlo. ZA ,- Předpokladem pro prodlouženou záruku je méně než 500 provozních hodin tepelného čerpadla při jeho uvedení do provozu. Záruka začíná uvedením do provozu, pokud bylo provedeno během 3 měsíců od dodání zákazníkovi. 1) Tepelný výkon při A2/W35, B0/W35, resp. W10/W35 podle DIN EN 14511

3 Kompaktní tepelná čerpadla vzduch/voda Kompaktní tepelná čerpadla vzduch/voda pro vnitřní instalaci, teplota na výstupu až +60 C. Nutné funkční příslušenství pro všechna tepelná čerpadla LIC 6E až 10E a LIC 12E ve spojení s multifunkčním zásobníkem Chladivo R407C u LIC 6E až 8E a R404A u LIC 10E až 12E Napájecí napětí 3~/PE/400V/50 Hz Provozování monoenergetické Barva krytu: bílá Barva panelu regulátoru: měsíční stříbrná Tepelná čerpadla vzduch/voda jsou konstruována speciálně pro nízkoenergetické domy a jsou určena pro vytápění a ohřev vody. Z výroby jsou vestavěny následující komponenty: regulátor topení a tepelného čerpadla WPR-Net plně elektronický omezovač rozběhového proudu oběhové čerpadlo pro jeden topný okruh přepínací ventil pro ohřev teplé vody taktovací zásobník pojišťovací ventil a tlakoměr pro topení expanzní nádoba pro topný systém 18 litrů u LIC 6E a LIC 8E 24 litrů u LIC 10E a LIC 12E dodatečné topné těleso 6 kw u LIC 6E a LIC 8E 9 kw u LIC 10E a LIC 12E větrací deska (jen u LIC 6 a LIC 8) Součástí dodávky pružné připojení pro topný okruh 3 uzavírací kohouty pro topný okruh LIC 6E Tepelný výkon 7,0 kw 1) 6,2 kw 2) Elektrické odporové topné těleso max. 6 kw Topný faktor 4,2 1) 3,5 2) Hmotnost cca 290 kg Rozměry (bez připojení a ovládacího panelu) (Š x H x V) 845 x 745 x 1860 mm LIC 6E ,- USV 1" USV 5 4" FSW Přepínací ventil U připojení LIC 6E až 10E, LIC 12E a multifunkčního zásobníku musí být na zpátečce vsazen přepínací ventil (příslušenství). LIC 6E až 10E 3cestný přepínací ventil 1" u propojení s multifunkčním zásobníkem pro přípravu teplé vody USV 1" ,- LIC 12E 3cestný Přepínací ventil 5 /4" u propojení s multifunkčním zásobníkem pro přípravu teplé vody USV 5 4" ,- Teplotní čidlo Pro speciální zapojení jako extra čidlo pro zpátečku, čidlo pro stávající zásobníky TV nebo čidlo na vstupu pro směšovaný topný okruh, skládá se z NTC čidla s připojovacím kabelem délky 6 m, pro LUX 2.0. FSW ,- LIC 6E LIC 8E LIC 8E Tepelný výkon 8,6 kw 1) 8,0 kw 2) Elektrické odporové topné těleso max. 6 kw Topný faktor 4,2 1) 3,5 2) Hmotnost cca 295 kg Rozměry (bez připojení a ovládacího panelu) (Š x H x V) 845 x 745 x 1860 mm LIC 8E ,- LIC 10E Tepelný výkon 12,2 kw 1) 10,4 kw 2) Elektrické odporové topné těleso max. 9 kw Topný faktor 4,1 1) 3,4 2) Hmotnost cca 300 kg Rozměry (bez připojení a ovládacího panelu) (Š x H x V) 845 x 745 x 1860 mm LIC 10E ,- LIC 10E LIC 12E LIC 12E Tepelný výkon 13,7 kw 1) 11,9 kw 2) Elektrické odporové topné těleso max. 9 kw Topný faktor 4,2 1) 3,4 2) Hmotnost cca 305 kg Rozměry (bez připojení a ovládacího panelu) (Š x H x V) 845 x 745 x 1860 mm LIC 12E ,- Stroje LIC 6E až LIC 12E mohou mít stranu výfuku volitelně vpravo nebo vlevo. Přestavba je oboustranně možná na místě instalace! 1) Při A7/W35 podle EN A7 = teplota vstupního vzduchu 7 C W35 = teplota topné vody +35 C 2) Při A2/W 35 podle EN A2 = teplota vstupního vzduchu 2 C W35 = teplota topné vody +35 C 3

4 Kompaktní tepelná čerpadla vzduch/voda RSG 700 oder nebo WSG 700 WD 700 RSG 700 oder nebo WSG 700 WD 700 LKGK 700 VR 700 GA 700 VR 700 LKGK 700 GA 700 Vedení Luftrichtung vzduchu GA 700 VR 700 LKGL 700 RSG 700 nebo oder WSG 700 RSG 700 nebo oder WSG 700 Vedení Luftrichtung vzduchu VR 700 GA 700 LKGL 700 LIC 6E LIC 8E LIC 10E LIC 12E Příklad A: vyfukování vzduchu doprava Příklad B: vyfukování vzduchu doleva Návrh příslušenství pro monoenergetické standardní zapojení s přípravou teplé vody. Příslušenství Označení Obj. číslo Kč Kč Kč Kč Tepelné čerpadlo LIC 6E ,- Tepelné čerpadlo LIC 8E ,- Tepelné čerpadlo LIC 10E ,- Tepelné čerpadlo LIC 12E ,- Zásobník pro ohřev teplé vody 300 l WWS , , , ,- Přímý kanál Systém Vario I, dlouhý LK GL , , , ,- Přímý kanál Systém Vario I, krátký LK GK , , , ,- Průchodka zdí Systém Vario I WD , , , ,- Připojovací set Systém Vario I GA , , , ,- Zakončovací rám Systém Vario I VR , , , ,- Povětrnostní mřížka Systém Vario I 1) WSG , , , ,- Dešťová mřížka Systém Vario I RSG , , , ,- Celková cena s povětrnostní mřížkou v Kč bez DPH , , , ,- Celková cena s dešťovou mřížkou v Kč bez DPH , , , ,- 1) Nutné u instalace nad úrovní terénu Příslušné poplatky související s uvedením do provozu a zárukou, viz Všeobecné obchodní a dodací podmínky J Příklad: Beispiel: Verze Version se mit stanovením Wärmemengenerfassung množství výrobené energie Lieferumfang Wärmepumpe 4

5 Příslušenství pro kompaktní tepelná čerpadla vzduch/voda Příslušenství pro vedení vzduchu, k tepelným čerpadlům vzduch/voda pro vnitřní instalaci LIC 6E až LIC 12E. Vzduchový kanál - Systém Vario I Zakončovací rám Systém Vario I (1 kus) Zakončení pro přímý vzduchový kanál nebo koleno. VR , Přímý kanál Systém Vario I, krátký Systémový vzduchový kanál je tepelně izolační, odolný proti vlhkosti a vysoce hlukově izolující. Hmotnost cca 4 kg Rozměry (Š x H x V) 450 x 700 x 700 mm LK GK , Povětrnostní mřížka Systém Vario I (1 kus) Pro instalaci nad úrovní terénu. Barva stříbrná Rozměry (Š x H x V) 845 x 105 x 850 mm Hloubka zapuštění 95 mm Drátěná mřížka součástí dodávky. WSG ,- Přímý kanál Systém Vario I, dlouhý Systémový vzduchový kanál je tepelně izolační, odolný proti vlhkosti a vysoce hlukově izolující. Hmotnost cca 8 kg Rozměry (Š x H x V) 1000 x 700 x 700 mm LK GL , Dešťová mřížka Systém Vario I (1 kus) Pro instalaci pod úrovní terénu. Barva černá Rozměry (Š x H x V) 845 x 105 x 850 mm Hloubka zapuštění 95 mm Drátěná mřížka součástí dodávky. Koleno Systém Vario I 90 Systémový vzduchový kanál je tepelně izolační, odolný proti vlhkosti a vysoce hlukově izolující. Hmotnost cca 5 kg Rozměry (Š x H x V) 740 x 740 x 700 mm RSG , LK B ,- Průchodka zdí Systém Vario I (1 kus) Hmotnost cca 12 kg Rozměry (Š x H x V) 420 x 800 x 800 mm WD , Připojovací set Systém Vario I pro stranu sání a výfuku GA ,- Důležité upozornění: Jako ochranný prvek pro sací a vyfukovací otvor je předepsána drátěná mřížka (i pro světlík), která je u povětrnostní i dešťové mřížky součástí dodávky Systému Vario. 5

6 Tepelná čerpadla vzduch/voda pro venkovní instalaci pro novostavby Tepelná čerpadla vzduch/voda pro venkovní instalaci speciálně pro novostavby, teplota na výstupu až +60 C. Kompletní řada tepelných čerpadel vzduch/voda pro venkovní instalaci je odolná povětrnostním vlivům. Pozor! Tepelná čerpadla od velikosti LA 10.1 až LA 31 jsou dodávána ve dvou balících jednotkách (vzduchové příruby; tělo). LA LA 8.1 Chladivo R 407C u LA LA 25.1 Chladivo R 404A u LA 7.1, LA 8.1 a LA 31 Napájecí napětí 3~/PE/400V/50 Hz Způsob provozování monoenergeticky nebo bivalentně. Pracovní rozsah do venkovní teploty -20 C. Součástí dodávky: Tepelné čerpadlo a omezovač rozběhového proudu LA 7.1 Tepelný výkon 8,1 kw 1) 7,2 kw 2) Elektrické odporové topné těleso max. 6 kw Topný faktor 3,9 1) 3,5 2) Hmotnost vč. transportního balení 145 kg Rozměry (Š x H x V) 650 x 650 x 1270 mm LA ,- LA 8.1 Tepelný výkon 9,4 kw 1) 8,4 kw 2) Elektrické odporové topné těleso max. 6 kw Topný faktor 3,9 1) 3,5 2) Hmotnost vč. transportního balení 145 kg Rozměry (Š x H x V) 650 x 650 x 1270 mm LA 10.1 LA 12.1 LA 10.1 Tepelný výkon 10,3 kw 1) 9,5 kw 2) Elektrické odporové topné těleso max. 9 kw Topný faktor 4,2 1) 3,7 2) Hmotnost vč. transportního balení 260 kg Rozměry (Š x H x V) 1774 x 848 x 1353 mm LA ,- LA 12.1 Tepelný výkon 12,8 kw 1) 11,8 kw 2) Elektrické odporové topné těleso max. 9 kw Topný faktor 4,2 1) 3,7 2) Hmotnost vč. transportního balení 280 kg Rozměry (Š x H x V) 1943 x 746 x 1523 mm LA ,- LA 14 Tepelný výkon 14,4 kw 1) 13,8 kw 2) Elektrické odporové topné těleso max. 9 kw Topný faktor 4,3 1) 3,7 2) Hmotnost vč. transportního balení 370 kg Rozměry (Š x H x V) 1931 x 1050 x 1780 mm LA ,- LA ,- LA 14 - LA 18 LA 18 2 kompresory = 2stupňový tepelný výkon Tepelný výkon 19,6/10,1 kw 1) 17,2/9,5 kw 2) Elektrické odporové topné těleso max. 9 kw Topný faktor 3,9/4,2 1) 3,6/3,8 2) Hmotnost vč. transportního balení 420 kg Rozměry (Š x H x V) 1931 x 1050 x 1780 mm LA ,- LA kompresory = 2stupňový tepelný výkon Tepelný výkon 27,3/14,1 kw 1) 24,0/13,2 kw 2) Elektrické odporové topné těleso max. 9 kw Topný faktor 3,9/4,2 1) 3,6/3,8 2) Hmotnost vč. transportního balení 540 kg Rozměry (Š x H x V) 1779 x 1258 x 1817 mm LA 25.1 LA ,- Nástěnný regulátor Upozornění: Pro všechna tepelná čerpadla vzduch/voda pro venkovní instalaci je nutno zvlášť objednat řídící a propojovací kabel a regulátor tepelného čerpadla WPR-Net. Délka kabelu se stanovuje na základě stavební dispozice. V případě kombinace LA čerpadla s kompaktní stanicí (1 nebo 2) je regulátor v kompaktní stanici již vestavěn. LA 31 LA 31 2 kompresory = 2stupňový tepelný výkon Tepelný výkon 35,0/19,1 kw 1) 31,0/16,8 kw 2) Topný faktor 4,0/4,2 1) 3,5/3,6 2) Hmotnost vč. transportního balení 573 kg Rozměry (Š x H x V) 1779 x 1258 x 2127 mm LA ,- LA 10.1 až LA 31 dodávány s krytem barvy měsíční stříbrná 1) Při A7/W35 podle EN A7 = teplota vstupního vzduchu 7 C W35 = teplota topné vody +35 C 2) Při A2/W 35 podle EN A2 = teplota vstupního vzduchu 2 C W35 = teplota topné vody +35 C 6

7 Tepelná čerpadla vzduch/voda pro venkovní instalaci Návrh příslušenství pro monoenergetické standardní zapojení s přípravou teplé vody Příslušenství Označení Obj. číslo Kč Kč Tepelné čerpadlo LA ,- Tepelné čerpadlo LA ,- LA kompaktní stanice 1E CS 1E K , ,- Propojovací kabel 20 m STL , ,- Připojovací sada IPA 1" , ,- Celková cena v Kč bez DPH , ,- Příslušné poplatky související s uvedením do provozu a zárukou, viz Všeobecné obchodní a dodací podmínky. Návrh příslušenství pro monoenergetické standardní zapojení s přípravou teplé vody Příslušenství Označení Obj. číslo Kč Kč Kč Kč Kč Kč Tepelné čerpadlo LA ,- Tepelné čerpadlo LA ,- Tepelné čerpadlo LA ,- Tepelné čerpadlo LA ,- Tepelné čerpadlo LA ,- Tepelné čerpadlo LA ,- Regulátor tep. čerpadla WPR-Net WPR-Net K , , , ,- Propojovací kabel 20 m STL , , , , , ,- Oddělovací zásobník 200 l TPS Oddělovací zásobník 500 l TPS , ,- Zásobník pro ohřev teplé vody 400 l WWS , ,- Zásobník pro ohřev teplé vody 500 l WWS , ,- Elektrické topné těleso 6,0 EHZ ,- Topná příruba pro zásobník pro EHZI 45F ,- ohřev teplé vody pro dodatečné vestavění Připojovací sada 1" IPA 1" , ,- Připojovací sada 5 4" IPA 5 4" , , ,- Připojovací sada 6 4" IPA 6 4" ,- Přepínací ventil 5 4" USV 5 4" , , ,- Přepínací ventil 6 4" USV 6 4" Teplotní čidlo FSW ,- 700,- 700,- 700,- LA kompaktní stanice 2E CS 2E K , ,- Celková cena v Kč bez DPH , , , , , ,- Příslušné poplatky související s uvedením do provozu a zárukou, viz Všeobecné obchodní a dodací podmínky C TB1 D B TBW 9 21 HUP FP STA 8 15 MK ZIP BUP A B A B G TRL ZUP TA A 000 J ZWE Lieferumfang Wärmepumpe Příklad: Beispiel: Verze se Version stanovením mit Wärmemengenerfassung množství výrobené energie 7

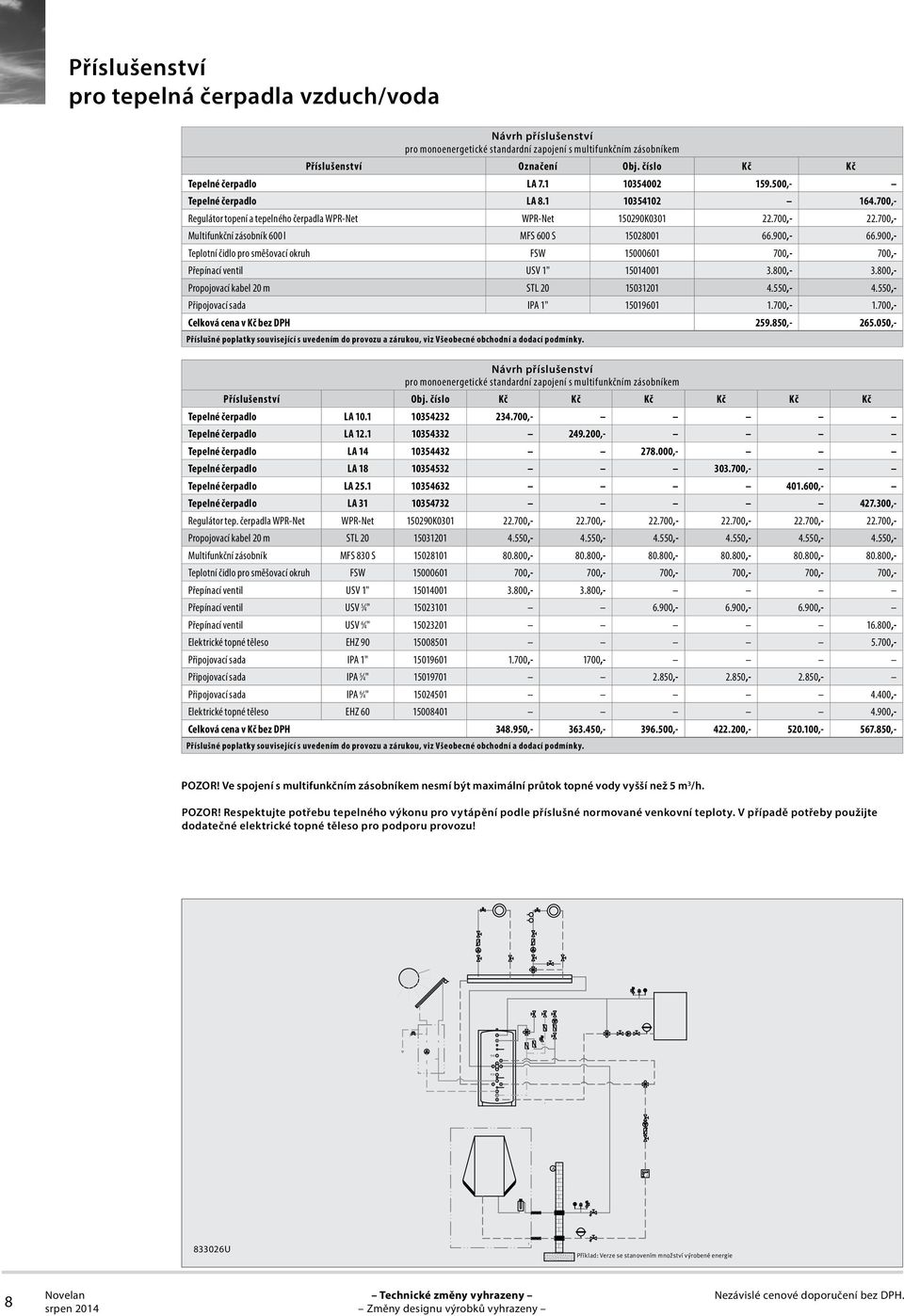

8 Příslušenství pro tepelná čerpadla vzduch/voda Návrh příslušenství pro monoenergetické standardní zapojení s multifunkčním zásobníkem Příslušenství Označení Obj. číslo Kč Kč Tepelné čerpadlo LA ,- Tepelné čerpadlo LA ,- Regulátor topení a tepelného čerpadla WPR-Net WPR-Net K , ,- Multifunkční zásobník 600 l MFS 600 S , ,- Teplotní čidlo pro směšovací okruh FSW ,- 700,- Přepínací ventil USV 1" , ,- Propojovací kabel 20 m STL , ,- Připojovací sada IPA 1" , ,- Celková cena v Kč bez DPH , ,- Příslušné poplatky související s uvedením do provozu a zárukou, viz Všeobecné obchodní a dodací podmínky. Návrh příslušenství pro monoenergetické standardní zapojení s multifunkčním zásobníkem Příslušenství Obj. číslo Kč Kč Kč Kč Kč Kč Tepelné čerpadlo LA ,- Tepelné čerpadlo LA ,- Tepelné čerpadlo LA ,- Tepelné čerpadlo LA ,- Tepelné čerpadlo LA ,- Tepelné čerpadlo LA ,- Regulátor tep. čerpadla WPR-Net WPR-Net K , , , , , ,- Propojovací kabel 20 m STL , , , , , ,- Multifunkční zásobník MFS 830 S , , , , , ,- Teplotní čidlo pro směšovací okruh FSW ,- 700,- 700,- 700,- 700,- 700,- Přepínací ventil USV 1" , ,- Přepínací ventil USV 5 4" , , ,- Přepínací ventil USV 6 4" ,- Elektrické topné těleso EHZ ,- Připojovací sada IPA 1" ,- 1700,- Připojovací sada IPA 5 4" , , ,- Připojovací sada IPA 6 4" ,- Elektrické topné těleso EHZ ,- Celková cena v Kč bez DPH , , , , , ,- Příslušné poplatky související s uvedením do provozu a zárukou, viz Všeobecné obchodní a dodací podmínky. POZOR! Ve spojení s multifunkčním zásobníkem nesmí být maximální průtok topné vody vyšší než 5 m 3 /h. POZOR! Respektujte potřebu tepelného výkonu pro vytápění podle příslušné normované venkovní teploty. V případě potřeby použijte dodatečné elektrické topné těleso pro podporu provozu! A 000 J U Lieferumfang Wärmepumpe Beispiel: Příklad: Version Verze mit se Wärmemengenerfassung stanovením množství výrobené energie 8

9 Příslušenství pro tepelná čerpadla vzduch/voda Funkční příslušenství nutné pro provoz tepelných čerpadel vzduch/voda Hydraulické příslušenství pro: LA LA 12.1 Regulátor tepelného čerpadla Elektrický propojovací kabel LA Kompaktní stanice Regulátor tepelného čerpadla WPR-Net S mikroprocesorem a integrovaným regulátorem, včetně čidel venkovní teploty, vstupní a výstupní teploty topné vody. Diagnostický program a počítadlo provozních hodin; rozhraní pro stanovení provozního stavu a pro chybovou diagnostiku přes displej nebo diagnostický přístroj. Regulátor je vyžadován u tepelných čerpadel pro venkovní instalaci, která nejsou kombinována s LA kompaktní stanicí! Hmotnost 5 kg Rozměry (Š x H x V): 330 x 120 x 435 mm Barva: měsíční stříbrná WPR-Net K ,- Elektrický propojovací kabel (řídící kabel + kabel pro čidlo) mezi WPR-Net, LA kompaktní stanicí a tepelným čerpadlem, na obou koncích s kódovanými konektory pro umístění do ochranné trubky. 5,0 m, hmotnost 2 kg ,- 10,0 m, hmotnost 4 kg ,- 20,0 m, hmotnost 8 kg ,- 30,0 m, hmotnost 12 kg ,- 40,0 m, hmotnost 16 kg ,- 50,0 m, hmotnost 20 kg ,- 60,0 m, hmotnost 24 kg ,- Teplotní čidlo Pro speciální zapojení jako extra čidlo pro zpátečku, čidlo pro stávající zásobníky TV nebo čidlo na vstupu pro směšovaný topný okruh, skládá se z NTC čidla s připojovacím kabelem délky 6 m, pro LUX 2.0 FSW ,- LA Kompaktní stanice LA kompaktní stanice je ideálním doplněním tepelných čerpadel vzduch/voda pro venkovní instalaci. Výrobek spojuje důležité komponenty do jednoho zařízení a zjednodušuje tak instalaci. Výrobky jsou vybaveny regulátorem WPR-Net. Napájecí napětí 1~NPE 230 V / 50 Hz Rozměry výrobku (bez připojení a ovládacího panelu) (Š x H x V) 720 x 800 x 1820 mm Barva krytu: bílá Barva panelu regulátoru: měsíční stříbrná LA Kompaktní stanice 1E Zásobník teplé vody 300 l Jmenovitý objem 295 l Taktovací zásobník 98 l Použitelný pro LA 7.1 až LA 8.1 Vybaveno měřením vyrobené energie, úsporným oběhovým čerpadlem a rozšiřovací deskou WPR-Net COM Připojovací sada 1" krátká pro hydraulické připojení tepelného čerpadla k propojovacímu potrubí. Složení: 2 x 0,5 m připojovací hadice, 4 koncovky hadice 1" IG, 4 hadicové spojky mm. Hmotnost 3 kg Rozměry balení (Š x H x V): 520 x 100 x 100 mm IPA 1" ,- Připojovací sada 1" dlouhá pro hydraulické připojení tepelného čerpadla, taktovacího zásobníku a kompaktního rozdělovače 1". Složení: 4 koncovky 1 IG x 25, 2 přechodky 1, 5 m připojovací hadice 1", 4 hadicové spojky mm. Hmotnost 5 kg Rozměry balení (Š x H x V): 675 x 260 x 665 mm IPH 1" ,- Hydraulické příslušenství pro: LA 14 - LA 25.1 Připojovací sada 1 1 4" krátká pro hydraulické připojení tepelného čerpadla k propojovacímu potrubí. Složení: 2 x 0,5 m připojovací hadice 1 1 4", 4 koncovky hadice 1 1 4" IG, 4 hadicové spojky 40 mm. Hmotnost 3 kg Rozměry balení (Š x H x V): 520 x 100 x 100 mm IPA 5 4" ,- Připojovací sada 1 1 4" dlouhá pro hydraulické připojení tepelného čerpadla, taktovacího zásobníku a kompaktního rozdělovače 1 1 4". Složení: 2 koncovky IG x 32, 2 koncovky AG x 32, 2 redukované kusy x 1, 5 m připojovací hadice 1 1 4, 4 hadicové spojky 40 mm. Hmotnost 7 kg Rozměry balení (Š x H x V): 675 x 260 x 665 mm IPH 5 4" ,- Hydraulické příslušenství pro: LA 31 CS 1E K ,- LA Kompaktní stanice 2E Zásobník teplé vody 300 l Jmenovitý objem 285 l Taktovací zásobník 98 l Použitelný pro LA 10.1 až LA 12.1 Vybaveno měřením vyrobené energie, úsporným oběhovým čerpadlem a rozšiřovací deskou WPR-Net COM CS 2E K ,- Připojovací sada 1 1 2" krátká pro hydraulické připojení tepelného čerpadla k propojovacímu potrubí. Složení: 2 x 0,5 m připojovací hadice 1 1 2", 4 koncovky hadice 1 1 2" IG, 4 hadicové spojky 50 mm. Hmotnost 2,8 kg Rozměry balení (Š x H x V): 600 x 600 x 160 mm IPA 6 4" ,- 9

10 Kompaktní tepelná čerpadla země/voda pro vnitřní instalaci s vestavěnou hydraulikou Kompaktní tepelná čerpadla země/voda pro vnitřní instalaci s vestavěnou hydraulikou s výstupní teplotou až +65 C. SIC 8HKE jako SIC 8HE, avšak s pasivním chlazením Hmotnost 218 kg WPR-Net Kompaktní tepelná čerpadla potřebují velmi malou instalační plochu: (Š x H x V) 650 x 500 x 1550 mm (rozměry výrobku bez připojení a ovládacího panelu). Servisní přístup výlučně zepředu! Díky tomu je možná instalace stroje do rohu nebo výklenku! Hydraulické připojení je na zadní straně tepelného čerpadla! Barva krytu: bílá Barva panelu regulátoru: měsíční stříbrná Z výroby jsou vestavěny následující komponenty: regulátor topení a tepelného čerpadla WPR-Net oběhové čerpadlo pro jeden topný okruh 8) oběhové čerpadlo pro okruh zemního kolektoru 8) elektrické odporové topné těleso max. 6kW nebo 9kW expanzní nádoba pro okruh zemního kolektoru 9) pojišťovací ventil, tlakoměr a odvzdušňovací ventil pro okruh zemního kolektoru a topení přepouštěcí ventil Provedení (K) s vestavěnou funkcí pasivního chlazení sestává ze: směšovacího ventilu pro regulaci teploty v chladícím okruhu deskového tepelného výměníku pro oddělení systémů hlídání zamrznutí systému nastavení pro chlazení na konstantní teplotu SIC 10HE SIC 8HKE ,- SIC 10HE Tepelný výkon 10) 10,2 kw Elektrické odporové topné těleso max. 6 kw Topný faktor 10) 4,6 Hmotnost 206 kg SIC 10HE ,- SIC 10HKE jako SIC 10HE, avšak s pasivním chlazením Hmotnost 221 kg SIC 10HKE ,- SIC 12HE Tepelný výkon 10) 11,7 kw Elektrické odporové topné těleso max. 6 kw Topný faktor 10) 4,5 Hmotnost 209 kg SIC 12HE ,- Přibaleno: expanzní nádoba pro okruh topení 9) pružné připojovací hadice pro připojení topného okruhu a okruhu zemního kolektoru sestávající z pozinkované pružné hadice pro topný okruh a pružné hadice z ušlechtilé oceli pro solankový okruh SIC 12HE SIC 12HKE jako SIC 12HE, avšak s pasivním chlazením Hmotnost 224 kg SIC 12HKE ,- Chladivo R407C, napětí 3~/PE/400V/50 Hz Pozor: V případě provozu pro ohřev teplé vody je nutno objednat jako zvláštní příslušenství přepínací ventil! SIC 6HE Tepelný výkon 10) 5,7 kw Elektrické odporové topné těleso max. 6 kw Topný faktor 10) 4,4 Hmotnost 200 kg SIC 14HE Tepelný výkon 10) 13,7 kw Elektrické odporové topné těleso max. 9 kw Topný faktor 10) 4,5 Hmotnost 212 kg SIC 14HE ,- SIC 14HKE jako SIC 14HE, avšak s pasivním chlazením Hmotnost 227 kg SIC 6HE ,- SIC 14HKE ,- SIC 6HE SIC 6HKE jako SIC 6HE, avšak s pasivním chlazením Hmotnost 214 kg SIC 6HKE ,- SIC 7HE Tepelný výkon 10) 6,9 kw Elektrické odporové topné těleso max. 6 kw Topný faktor 10) 4,4 Hmotnost 202 kg SIC 7HE ,- SIC 17HE SIC 17HE Tepelný výkon 10) 16,7 kw Elektrické odporové topné těleso max. 9 kw Topný faktor 10) 4,6 Hmotnost 220 kg SIC 17HE ,- SIC 17HKE jako SIC 17HE, avšak s pasivním chlazením Hmotnost 235 kg SIC 7HKE jako SIC 7HE, avšak s pasivním chlazením Hmotnost 216 kg SIC 7HKE ,- SIC 8HE Tepelný výkon 10) 8,9 kw Elektrické odporové topné těleso max. 6 kw Topný faktor 10) 4,5 Hmotnost 203 kg SIC 8HE ,- SIC 17HKE ,- 8) Při dimenzování okruhu topení, přípravy teplé vody a okruhu zemního kolektoru je třeba respektovat parametry dodávaných oběhových čerpadel (viz projekční podklady). 9) Velikost expanzních nádob (topení/solanka): SIC 6H(K)E - SIC 12H(K)E 25 l / 12 l SIC 14H(K)E - SIC 17H(K)E 35 l / 18 l SIC 23(K)E - SIC 33(K)E 50 l / 24 l 10) B0/W35 podle EN B0 = vstupní teplota ze zemního kolektoru 0 C W35 = teplota topné vody +35 C 10

11 Tepelné centrály s tepelným čerpadlem země/voda pro vnitřní instalaci Vyobrazení Výrobek Obj. Obj. číslo číslo Cena za Vyobrazení Výrobek Obj. Obj. číslo číslo Cena za za Tepelná centrála s tepelným čerpadlem země/voda pro vnitřní instalaci, s výstupní teplotou až +65 C. Chladící okruh je vestavěn do speciálního modulu, který lze transportovat odděleně. Toto řešení výrazně ulehčuje transport i samotnou instalaci. Velmi malé půdorysné rozměry: (Š x H x V) 600 x 695 x 1920 mm (rozměry bez připojení a ovládacího panelu). Servisní přístup výlučně zepředu! Díky tomu je možná instalace stroje do rohu nebo výklenku! Barva krytu: bílá Barva panelu regulátoru: měsíční stříbrná Tepelná centrála s tepelným čerpadlem země/voda pro vnitřní instalaci, s výstupní teplotou až +65 C. Chladící okruh je vestavěn do speciálního modulu, který lze transportovat odděleně. Toto řešení výrazně ulehčuje transport i samotnou instalaci. Velmi malé půdorysné rozměry: (Š x H x V) 600 x 695 x 1920 mm (rozměry bez připojení a ovládacího panelu). Servisní přístup výlučně zepředu! Díky tomu je možná instalace stroje do rohu nebo výklenku! Barva krytu: bílá Barva panelu regulátoru: měsíční stříbrná WS 8.1HE Chladivo R407C Napájecí napětí 3~/PE/400V/50Hz Způsob provozování monovalentně/monoenergeticky. Tepelná centrála země/voda je určena pro vytápění a ohřev teplé vody pro novostavby nízkoenergetických domů i pro rekonstrukce. WS 8.1HKE Chladivo R407C Napájecí napětí 3~/PE/400V/50Hz Způsob provozování monovalentně/monoenergeticky Tepelná centrála země/voda je určena pro vytápění a ohřev teplé vody pro novostavby nízkoenergetických domů i pro rekonstrukce. Z výroby jsou vestavěny následující komponenty: regulátor topení a tepelného čerpadla WPR-Net oběhové čerpadlo pro topný okruh a ohřev teplé vody 8) přepínací ventil pro ohřev teplé vody přepouštěcí ventil zásobník teplé vody s objemem 200 litrů a integrovanou anodou cizího proudu oběhové čerpadlo pro okruh zemního kolektoru 8) elektrické odporové topné těleso max. 6 kw chladící okruh je umístěn ve speciálním modulu a může být vyjmut pro transport a montáž připojení okruhu zemního kolektoru volitelně vlevo nebo vpravo pojišťovací ventil/tlakoměr/odvzdušňovací ventil pro topný okruh pružné připojení pro topný okruh a okruh zemního kolektoru Z výroby jsou vestavěny následující komponenty : regulátor topení a tepelného čerpadla WPR-Net oběhové čerpadlo pro topný okruh a ohřev teplé vody 8) přepínací ventil pro ohřev teplé vody přepouštěcí ventil zásobník teplé vody s objemem 200 litrů a integrovanou anodou cizího proudu oběhové čerpadlo pro okruh zemního kolektoru 8) elektrické odporové topné těleso max. 6 kw chladící okruh je umístěn ve speciálním modulu a může být vyjmut pro transport a montáž připojení okruhu zemního kolektoru volitelně vlevo nebo vpravo pojišťovací ventil/tlakoměr/odvzdušňovací ventil pro topný okruh pružné připojení pro topný okruh a okruh zemního kolektoru Přibaleno: expanzní nádoba pro okruh zemního kolektoru s objemem 12 litrů bezpečnostní příslušenství pro okruh zemního kolektoru, které se skládá z pojišťovacího ventilu, odvzdušňovacího ventilu a tlakoměru expanzní nádoba pro okruh topení s objemem 25 litrů WS 6.1HE Tepelný výkon 10) 6,0 kw, Topný faktor 10) 4,6 Hmotnost 300 kg, bez chladícího boxu cca 215 kg WS 6.1HE ,- WS 8.1HE Tepelný výkon 10) 7,7 kw, Topný faktor 10) 4,6 Hmotnost 305 kg, bez chladícího boxu cca 215 kg WS 8.1HE ,- Provedení (K) s vestavěnou funkcí pasivního chlazení sestává ze: směšovacího ventilu pro regulaci teploty v chladícím okruhu deskového tepelného výměníku pro oddělení systémů hlídání zamrznutí systému nastavení pro chlazení na konstantní teplotu Přibaleno: expanzní nádoba pro okruh zemního kolektoru s objemem 12 litrů bezpečnostní příslušenství pro okruh zemního kolektoru, které se skládá z pojišťovacího ventilu, odvzdušňovacího ventilu a tlakoměru expanzní nádoba pro okruh topení s objemem 25 litrů WS 6.1HKE Tepelný výkon 10) 6,0 kw, Topný faktor 10) 4,6 Hmotnost 307 kg, bez chladícího boxu 222 kg WS 6.1HKE ,- WS 10.1HE Tepelný výkon 10) 9,6 kw, Topný faktor 10) 4,7 Hmotnost 310 kg, bez chladícího boxu cca 215 kg WS 10.1HE ,- WS 8.1HKE Tepelný výkon 10) 7,7 kw, Topný faktor 10) 4,6 Hmotnost 312 kg, bez chladícího boxu 222 kg WS 8.1HKE ,- 8) Při dimenzování okruhu topení, přípravy teplé vody a okruhu zemního kolektoru je třeba respektovat parametry dodávaných oběhových čerpadel (viz projekční podklady). 10) B0/W35 podle EN B0 = vstupní teplota ze zemního kolektoru 0 C W35 = teplota topné vody +35 C WS 10.1HKE Tepelný výkon 10) 9,6 kw, Topný faktor 10) 4,7 Hmotnost 317 kg, bez chladícího boxu 222 kg WS 10.1HKE ,- 11

12 Příslušenství pro kompaktní tepelná čerpadla země/voda a tepelné centrály země/voda Hydraulické příslušenství pro řadu SIC Přepínací ventil pro SI a SIC 6H(K)(E) - 14H(K)(E) pro přípravu teplé užitkové vody, 1" USV 1" ,- Přepínací ventil pro SI a SIC 17H(K)(E) - 23(K)(E) pro přípravu teplé užitkové vody, 1 1 4" USV 5 4" ,- Přepínací ventil pro SIC 33(K)(E) pro přípravu teplé užitkové vody, 1 1 2" Nezbytné hydraulické příslušenství pro tepelná čerpadla země/voda Sada zemního rozdělovače Zemní rozdělovač pro napojení na kolektor obsahuje: rozdělovač s plnící a vypouštěcí armaturou kulové ventily připojovací šroubení pro PE potrubí ø 32 mm připojení vstupu a zpátečky primárního potrubí: 3 až 10cestný rozdělovač 1 1 2" AG 12 až 16cestný rozdělovač 2" JG Označení 150 Hmotnost v kg Šířka v mm Hloubka v mm Délka v mm 180 8, USV 6 4" , , Hlídač rosného bodu , TW , , , Elektrické příslušenství Prostorová řídící stanice Ve spojení s regulátorem WPR-Net umožňuje změnu požadované teploty až o 5 C. Hmotnost 0,051 kg Rozměry (Š x H x V) 70 x 26 x 70 mm RFV-L , SVE 3 pro 3 okruhy ,- SVE 4 pro 4 okruhy ,- SVE 6 pro 6 okruhů , Teplotní čidlo Pro speciální zapojení jako extra čidlo pro zpátečku, čidlo pro stávající zásobníky TV nebo čidlo na vstupu pro směšovaný topný okruh, skládá se z NTC čidla s připojovacím kabelem délky 6 m, pro LUX 2.0. FSW ,- SVE 7 pro 7 okruhů ,- SVE 8 pro 8 okruhů ,- SVE 10 pro 10 okruhů ,- SVE 12 pro 12 okruhů ,- SVE 14 pro 14 okruhů , Hlídač tlaku v zemním kolektoru Určený pro vestavbu do okruhu zemního kolektoru, pokud je to legislativně vyžadováno. Respektujte místní předpisy! Připojení R 1 4" AG, nastavení od 0,5 do 7 bar, pro WPR-Net SDW ,- SVE 16 pro 16 okruhů ,- Pozor: Montáž zemního rozdělovače s více než 16 okruhy není povolena! Nezámrzná náplň zemního kolektoru (100%) na bázi monoethylenglykolu Kanistr 20 litrů FSM 20 hmotnost 23,5 kg , Sud 200 litrů FSM 200 hmotnost 247,5 kg ,- Důležité upozornění! Koncentrát je nutno před naplněním systému tepelného čerpadla promíchat s vodou. Přimíchávaná voda by měla mít vyvážený obsah vápenouhlíkatých sloučenin. Nejlépe použít vodu s < 10 dh. Nezámrzná náplň zemního kolektoru předmíchaná (25%) na bázi monoethylenglykolu Kanistr 30 litrů FSMG 30 hmotnost 33 kg ,- Sud 200 litrů FSMG 225 hmotnost 227 kg ,- 12

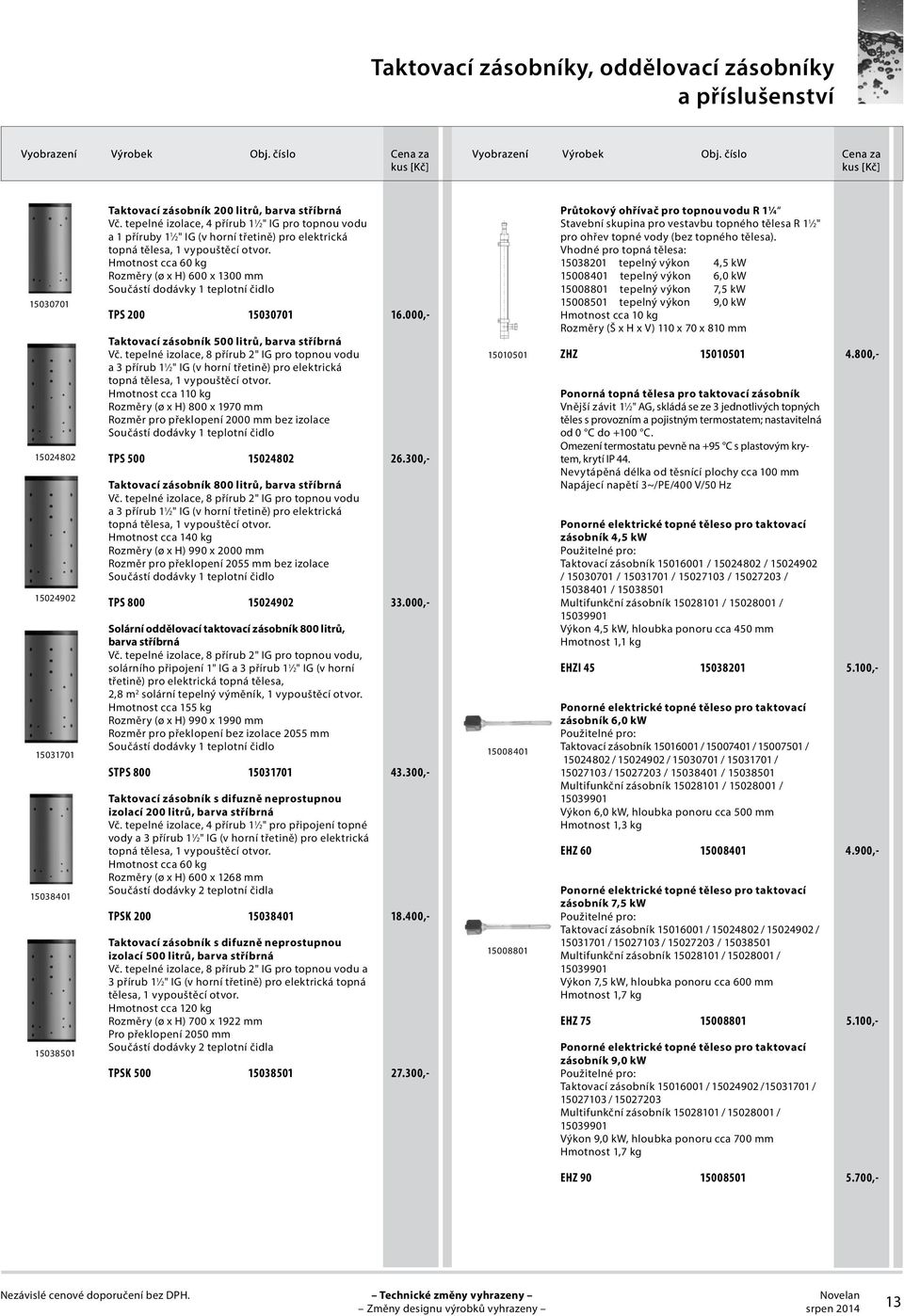

13 Taktovací zásobníky, oddělovací zásobníky a příslušenství Taktovací zásobník 200 litrů, barva stříbrná Vč. tepelné izolace, 4 přírub 1 1 2" IG pro topnou vodu a 1 příruby 1 1 2" IG (v horní třetině) pro elektrická topná tělesa, 1 vypouštěcí otvor. Hmotnost cca 60 kg Rozměry (ø x H) 600 x 1300 mm Součástí dodávky 1 teplotní čidlo TPS ,- Taktovací zásobník 500 litrů, barva stříbrná Vč. tepelné izolace, 8 přírub 2" IG pro topnou vodu a 3 přírub 1 1 2" IG (v horní třetině) pro elektrická topná tělesa, 1 vypouštěcí otvor. Hmotnost cca 110 kg Rozměry (ø x H) 800 x 1970 mm Rozměr pro překlopení 2000 mm bez izolace Součástí dodávky 1 teplotní čidlo TPS ,- Taktovací zásobník 800 litrů, barva stříbrná Vč. tepelné izolace, 8 přírub 2" IG pro topnou vodu a 3 přírub 1 1 2" IG (v horní třetině) pro elektrická topná tělesa, 1 vypouštěcí otvor. Hmotnost cca 140 kg Rozměry (ø x H) 990 x 2000 mm Rozměr pro překlopení 2055 mm bez izolace Součástí dodávky 1 teplotní čidlo TPS ,- Solární oddělovací taktovací zásobník 800 litrů, barva stříbrná Vč. tepelné izolace, 8 přírub 2" IG pro topnou vodu, solárního připojení 1" IG a 3 přírub 1 1 2" IG (v horní třetině) pro elektrická topná tělesa, 2,8 m 2 solární tepelný výměník, 1 vypouštěcí otvor. Hmotnost cca 155 kg Rozměry (ø x H) 990 x 1990 mm Rozměr pro překlopení bez izolace 2055 mm Součástí dodávky 1 teplotní čidlo STPS ,- Taktovací zásobník s difuzně neprostupnou izolací 200 litrů, barva stříbrná Vč. tepelné izolace, 4 přírub 1 1 2" pro připojení topné vody a 3 přírub 1 1 2" IG (v horní třetině) pro elektrická topná tělesa, 1 vypouštěcí otvor. Hmotnost cca 60 kg Rozměry (ø x H) 600 x 1268 mm Součástí dodávky 2 teplotní čidla TPSK ,- Taktovací zásobník s difuzně neprostupnou izolací 500 litrů, barva stříbrná Vč. tepelné izolace, 8 přírub 2" IG pro topnou vodu a 3 přírub 1 1 2" IG (v horní třetině) pro elektrická topná tělesa, 1 vypouštěcí otvor. Hmotnost cca 120 kg Rozměry (ø x H) 700 x 1922 mm Pro překlopení 2050 mm Součástí dodávky 2 teplotní čidla TPSK , Průtokový ohřívač pro topnou vodu R Stavební skupina pro vestavbu topného tělesa R 1 1 2" pro ohřev topné vody (bez topného tělesa). Vhodné pro topná tělesa: tepelný výkon 4,5 kw tepelný výkon 6,0 kw tepelný výkon 7,5 kw tepelný výkon 9,0 kw Hmotnost cca 10 kg Rozměry (Š x H x V) 110 x 70 x 810 mm ZHZ ,- Ponorná topná tělesa pro taktovací zásobník Vnější závit 1 1 2" AG, skládá se ze 3 jednotlivých topných těles s provozním a pojistným termostatem; nastavitelná od 0 C do +100 C. Omezení termostatu pevně na +95 C s plastovým krytem, krytí IP 44. Nevytápěná délka od těsnící plochy cca 100 mm Napájecí napětí 3~/PE/400 V/50 Hz Ponorné elektrické topné těleso pro taktovací zásobník 4,5 kw Použitelné pro: Taktovací zásobník / / / / / / / / Multifunkční zásobník / / Výkon 4,5 kw, hloubka ponoru cca 450 mm Hmotnost 1,1 kg EHZI ,- Ponorné elektrické topné těleso pro taktovací zásobník 6,0 kw Použitelné pro: Taktovací zásobník / / / / / / / / / / Multifunkční zásobník / / Výkon 6,0 kw, hloubka ponoru cca 500 mm Hmotnost 1,3 kg EHZ ,- Ponorné elektrické topné těleso pro taktovací zásobník 7,5 kw Použitelné pro: Taktovací zásobník / / / / / / Multifunkční zásobník / / Výkon 7,5 kw, hloubka ponoru cca 600 mm Hmotnost 1,7 kg EHZ ,- Ponorné elektrické topné těleso pro taktovací zásobník 9,0 kw Použitelné pro: Taktovací zásobník / / / / Multifunkční zásobník / / Výkon 9,0 kw, hloubka ponoru cca 700 mm Hmotnost 1,7 kg EHZ ,- 13

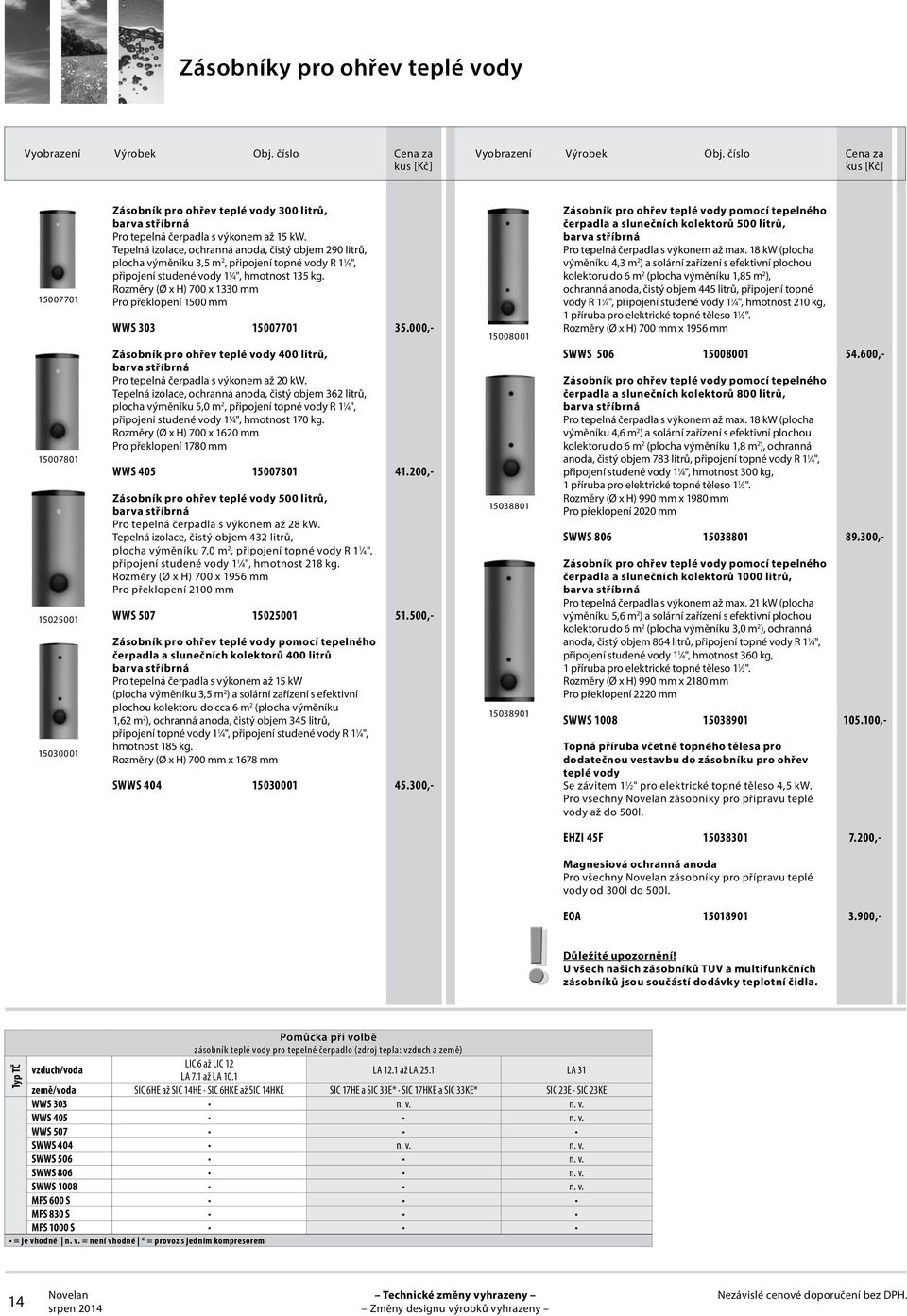

14 Zásobníky pro ohřev teplé vody Vyobrazení Výrobek Obj. Obj. číslo číslo Cena za Vyobrazení Výrobek Obj. Obj. číslo číslo Cena za za Zásobník pro ohřev teplé vody 300 litrů, barva stříbrná Pro tepelná čerpadla s výkonem až 15 kw. Tepelná izolace, ochranná anoda, čistý objem 290 litrů, plocha výměníku 3,5 m 2, připojení topné vody R 1 1 4", připojení studené vody 1 1 4", hmotnost 135 kg. Rozměry (Ø x H) 700 x 1330 mm Pro překlopení 1500 mm WWS ,- Zásobník pro ohřev teplé vody 400 litrů, barva stříbrná Pro tepelná čerpadla s výkonem až 20 kw. Tepelná izolace, ochranná anoda, čistý objem 362 litrů, plocha výměníku 5,0 m 2, připojení topné vody R 1 1 4", připojení studené vody 1 1 4", hmotnost 170 kg. Rozměry (Ø x H) 700 x 1620 mm Pro překlopení 1780 mm WWS ,- Zásobník pro ohřev teplé vody 500 litrů, barva stříbrná Pro tepelná čerpadla s výkonem až 28 kw. Tepelná izolace, čistý objem 432 litrů, plocha výměníku 7,0 m 2, připojení topné vody R 1 1 4", připojení studené vody 1 1 4", hmotnost 218 kg. Rozměry (Ø x H) 700 x 1956 mm Pro překlopení 2100 mm WWS ,- Zásobník pro ohřev teplé vody pomocí tepelného čerpadla a slunečních kolektorů 400 litrů barva stříbrná Pro tepelná čerpadla s výkonem až 15 kw (plocha výměníku 3,5 m 2 ) a solární zařízení s efektivní plochou kolektoru do cca 6 m 2 (plocha výměníku 1,62 m 2 ), ochranná anoda, čistý objem 345 litrů, připojení topné vody 1 1 4", připojení studené vody R 1 1 4", hmotnost 185 kg. Rozměry (Ø x H) 700 mm x 1678 mm SWWS , Zásobník pro ohřev teplé vody pomocí tepelného čerpadla a slunečních kolektorů 500 litrů, barva stříbrná Pro tepelná čerpadla s výkonem až max. 18 kw (plocha výměníku 4,3 m 2 ) a solární zařízení s efektivní plochou kolektoru do 6 m 2 (plocha výměníku 1,85 m 2 ), ochranná anoda, čistý objem 445 litrů, připojení topné vody R 1 1 4", připojení studené vody 1 1 4", hmotnost 210 kg, 1 příruba pro elektrické topné těleso 1 1 2". Rozměry (Ø x H) 700 mm x 1956 mm SWWS ,- Zásobník pro ohřev teplé vody pomocí tepelného čerpadla a slunečních kolektorů 800 litrů, barva stříbrná Pro tepelná čerpadla s výkonem až max. 18 kw (plocha výměníku 4,6 m 2 ) a solární zařízení s efektivní plochou kolektoru do 6 m 2 (plocha výměníku 1,8 m 2 ), ochranná anoda, čistý objem 783 litrů, připojení topné vody R 1 1 4", připojení studené vody 1 1 4", hmotnost 300 kg, 1 příruba pro elektrické topné těleso 1 1 2". Rozměry (Ø x H) 990 mm x 1980 mm Pro překlopení 2020 mm SWWS ,- Zásobník pro ohřev teplé vody pomocí tepelného čerpadla a slunečních kolektorů 1000 litrů, barva stříbrná Pro tepelná čerpadla s výkonem až max. 21 kw (plocha výměníku 5,6 m 2 ) a solární zařízení s efektivní plochou kolektoru do 6 m 2 (plocha výměníku 3,0 m 2 ), ochranná anoda, čistý objem 864 litrů, připojení topné vody R 1 1 4", připojení studené vody 1 1 4", hmotnost 360 kg, 1 příruba pro elektrické topné těleso 1 1 2". Rozměry (Ø x H) 990 mm x 2180 mm Pro překlopení 2220 mm SWWS ,- Topná příruba včetně topného tělesa pro dodatečnou vestavbu do zásobníku pro ohřev teplé vody Se závitem 1 1 2" pro elektrické topné těleso 4,5 kw. Pro všechny zásobníky pro přípravu teplé vody až do 500l. EHZI 45F ,- Magnesiová ochranná anoda Pro všechny zásobníky pro přípravu teplé vody od 300l do 500l. EOA ,- Důležité upozornění! U všech našich zásobníků TUV a multifunkčních zásobníků jsou součástí dodávky teplotní čidla. Pomůcka při volbě zásobník teplé vody pro tepelné čerpadlo (zdroj tepla: vzduch a země) vzduch/voda LIC 6 až LIC 12 LA 7.1 až LA 10.1 LA 12.1 až LA 25.1 LA 31 země/voda SIC 6HE až SIC 14HE SIC 6HKE až SIC 14HKE SIC 17HE a SIC 33E* SIC 17HKE a SIC 33KE* SIC 23E SIC 23KE WWS 303 n. v. n. v. WWS 405 n. v. WWS 507 SWWS 404 n. v. n. v. SWWS 506 n. v. SWWS 806 n. v. SWWS 1008 n. v. MFS 600 S MFS 830 S MFS 1000 S = je vhodné n. v. = není vhodné * = provoz s jedním kompresorem Typ TČ 14

15 Zásobníky pro přípravu teplé vody Multifunkční zásobník Vyobrazení Výrobek Obj. Obj. číslo číslo Cena za Vyobrazení Výrobek Obj. Obj. číslo číslo Cena za za Multifunkční zásobník pro ohřev teplé vody Solar 600 litrů, barva stříbrná Zásobník pro kombinaci s kotlem na pevná paliva, slunečními kolektory nebo konvenčním vytápěcím systémem. Průtokový princip ohřevu teplé vody. Je vhodný pro tepelná čerpadla s maximálním průtokem topné vody 5 m 3 /h. Hmotnost cca 140 kg vč. izolace Rozměry (Ø x H): 800 x 1930 mm vč. izolace 650 x 1855 mm bez izolace Pro překlopení 1900 mm (bez izolace) Součástí dodávky 2 teplotní čidla a cirkulační set MFS 600 S ,- Multifunkční zásobník pro ohřev teplé vody Solar 830 litrů, barva stříbrná Zásobník pro kombinaci s kotlem na pevná paliva, slunečními kolektory nebo konvenčním vytápěcím systémem. Průtokový princip ohřevu teplé vody. Je vhodný pro tepelná čerpadla s maximálním průtokem topné vody 5 m 3 /h. Hmotnost cca 200 kg vč. izolace Rozměry (Ø x H): 990 x 1985 mm vč. izolace 790 x 1905 mm bez izolace Pro překlopení 1990 mm (bez izolace) Součástí dodávky 2 teplotní čidla a cirkulační set USV 1" USV 5 4" Příslušenství pro multifunkční zásobník Přepínací ventil 1" Pro spojení s multifunkčním zásobníkem. Při spojení LIC 6E, LIC 8E a LIC 10E s multifunkčním zásobníkem je nutné použít 3cestný přepínací ventil. USV 1" ,- Přepínací ventil 1 1 4" Pro spojení s multifunkčním zásobníkem. Při spojení LIC 12E s multifunkčním zásobníkem je nutné použít 3cestný přepínací ventil. USV 5 4" ,- Teplotní čidlo Pro speciální zapojení jako extra čidlo pro zpátečku, čidlo pro stávající zásobníky TV nebo čidlo na vstupu pro směšovaný topný okruh, skládá se z NTC čidla s připojovacím kabelem délky 6 m, pro LUX 2.0. FSW ,- Sada čidel Skládá se ze 2 čidel pro rozdílovou teplotní regulaci ve spojení s WPR-Net Com. FSS ,- MFS 830 S , Multifunkční zásobník pro ohřev teplé vody Solar 1000 litrů, barva stříbrná Zásobník pro kombinaci s kotlem na pevná paliva, slunečními kolektory nebo konvenčním vytápěcím systémem. Průtokový princip ohřevu teplé vody. Je vhodný pro tepelná čerpadla s maximálním průtokem topné vody 5 m 3 /h. Hmotnost cca 230 kg vč. izolace Rozměry (Ø x H): 990 x 2140 mm vč. izolace 790 x 2055 mm bez izolace Pro překlopení 2090 mm (bez izolace) Součástí dodávky 2 teplotní čidla a cirkulační set MFS 1000 S ,- 15

16 Regulace WPR-Net Vyobrazení Výrobek Obj. Obj. číslo číslo Cena za Vyobrazení Výrobek Obj. Obj. číslo číslo Cena za za WPR-Net pro vestavbu WPR-Net jako nástěnný regulátor WPR-Net COM Pro rozšíření regulace tepelného čerpadla je k dispozici modulární systém, prostřednictvím kterého lze řízení vybavit novými funkcemi. Rozšíření stávajících funkcí je možné kdykoli provést pomocí rozšiřovacích desek, jejichž dodatečná vestavba je velice jednoduchá. Regulátor tepelného čerpadla po zapnutí sám rozezná vestavěné komponenty a automaticky přizpůsobí komunikační menu. WPR-Net COM Rozšiřovací řídící deska Comfort přináší následující dodatečné regulační funkce: 2. směšovací okruh rozdílová teplotní regulace pro solární systém regulace bazénu regulace chlazení další zdroj tepla (např. kotel na dřevo) oddělené nastavení směšovacích okruhů možnost připojení 2 prostorových stanic WPR-Net COM ,- POZOR! U všech zařízení s vestavěným měřením vyrobené energie je rozšiřující deska WPR-Net COM již integrována nebo je součástí dodávky. RTK Prostorový termostat chlazení (regulace prostorové teploty a zapnutí/vypnutí chlazení) RTK ,- Konfigurace propojovacích kabelů Síťový počítačový kabel kategorie kvality 6, 2 x RJ45, stínění fólií, opletení, délka 5 m. NWK ,- Síťový počítačový kabel kategorie kvality 6, 2 x RJ45, stínění fólií, opletení, délka 10 m. NWK ,- -BAC USB paměť s licencí BACnet/IP pro trvalé odemknutí funkce BACnet/IP ve WPR-Net regulátoru. Konfigurační nástroj se používá ve spojení s WPR-Net ke konfiguraci a testování připojení BACnet/IP. Předpoklady: základní znalosti BACnet/IP, Windows XP/Vista/7, síťově propojený počítač s regulátorem tepelného čerpadla. -BAC K ,- -Net Řešení vzdálené správy -Net nabízí časově úsporné a nanejvýš užitečné spravování Vašeho tepelného čerpadla pomocí internetu. Provozní podmínky, časy běhu, teploty, nastavení a další lze snadno prohlížet a upravovat z libovolného místa na světě. Pro tento účel není vyžadován žádný další software ani hardware, pouze připojení WPR-Netu k internetu pomocí síťového kabelu. aktualizace dat v 5ho di novém cyklu (při normálním provozu; tarif profi 60minutový cyklus) možnost samostatného přístupu pro zákazníka, servisního partnera a instalatéra sledování informací (provozní režimy, teploty) dálkové ovládání tepelného čerpadla (rozsah závisí na uživatelských právech) volitelně oznamování poruch prostřednictvím u a SMS (kromě tarifu Home) sledování a resetování chyb dálkové ovládání pomocí SMS (provozní režimy, teploty); (kromě tafifu Home) Tarif Home zdarma Tarif Home + Mobile ročně Tarif Profi ročně Síťový počítačový kabel kategorie kvality 6, 2 x RJ45, stínění fólií, opletení, délka 20 m. NWK ,- Síťový router s 8 připojeními, pásmo MBit/s, RJ45 rozhraní. NWS , Teplotní čidlo Pro speciální zapojení jako extra čidlo pro zpátečku, čidlo pro stávající zásobníky TV nebo čidlo na vstupu pro směšovaný topný okruh, skládá se z NTC čidla s připojovacím kabelem délky 6 m, pro LUX 2.0. FSW , Sada čidel Skládá se ze 2 čidel s 6m propojovacím kabelem pro rozdílovou teplotní regulaci ve spojení s WPR-Net Com. FSS ,- 16

17 Net Tepelná čerpadla jsou vybavena inteligentním ovládáním WPR-Net, které je předem nastaveno tak, aby bylo možné na vyžádání zajistit přístup k internetu přes -Net. WPR-Net Díky WPR-Netu je možné ovládat prakticky celou centrální jednotku přes internet. Ovládání je usnadněno graficky zpracovaným uživatelským rozhraním. Podobně jako u navigačních systémů v automobilech se požadovaný program vybírá s pomocí Jog-Dial kolečka a potvrzuje krátkým stisknutím tlačítka. -APP Maximální kontrola nad Vaším tepelným čerpadlem přímo ve vašem telefonu nebo tabletu. Jednoduché a intuitivní ovládání s maximálním komfortem. Možnost stažení zdarma z internetu. 17
