1 2010 Wärmepumpen zur Innenaufstellung mit integriertem Regler und integrierter Hydraulik Přehled výrobků a ceník Přehled výrobků a ceník platný od října 2010 Stav říjen 2010 TEPELNÁ ČERPADLA Specialista na tepelná čerpadla I

2 Obsah Přehled tepelných výkonů 2 Přehled výrobků 4 Objednací čísla a ceny po produktových skupinách 8 Regulátor LUXTRONIK Alpha Web 11 vzduch/voda Komfortní centrály domácí techniky, návrh příslušenství 12 Kompaktní tepelná čerpadla vzduch/voda pro vnitřní instalaci (LWC 60, LWC 80, LWC 100 a LWC 120), návrh příslušenství 14 vzduch/voda pro vnitřní instalaci (LW 101, LW 121, LW 100H), návrh příslušenství 16 vzduch/voda pro vnitřní instalaci (LW 140, LW 180, LW 251, LW 180H, LW 310), návrh příslušenství 18 Solární tepelné čerpadlo pro vnitřní instalaci (LW 90 Solar), návrh příslušenství 20 Tepelné čerpadlo vzduch/voda pro venkovní instalaci, příslušenství 22 vzduch/voda H-serie pro venkovní instalaci a příslušenství 26 Solární tepelné čerpadlo pro venkovní instalaci (LW 90A Solar), příslušenství 28 vzduch/voda, příslušenství Hydraulická věž 30 země/voda Komfortní centrály domácí techniky, návrh příslušenství 32 Komfortní centrály domácí techniky s chlazením, návrh příslušenství 34 Tepelné centrály země/voda, návrh příslušenství 36 Tepelné centrály země/voda s chlazením, návrh příslušenství 38 Kompaktní tepelná čerpadla země/voda, návrh příslušenství 40 Kompaktní tepelná čerpadla země/voda s chlazením, návrh příslušenství 43 voda/voda Kompaktní tepelná čerpadla voda/voda, návrh příslušenství 46 Tepelné čerpadlo pro přípravu TUV 49 Příslušenství pro tepelná čerpadla Zásobník na teplou vodu, příslušenství 52 Multifunkční zásobník, příslušenství 53 Taktovací zásobník, příslušenství 54 Hydraulika pro stranu vytápění 55 Předizolované potrubí pro LWA 58 Regulace 59 Systém vzduchových kanálů 700/ Solankový rozdělovač/pasivní chlazení 62

3 Obsah zur Innenaufstellung mit integriertem Regler und integrierter Hydraulik Profesionální řada Regulátor tepelného čerpadla LUXTRONIK Objednací čísla a ceny po produktových skupinách, přehled výrobků 65 země/voda - Profesionální řada země/voda SWP 430 až SWP 820 a SWP 270H až SWP 500H 66 země/voda SWP 1100 až SWP 1600 a SWP 700H až SWP 1000H na vyžádání voda/voda - Profesionální řada voda/voda WWP 550X až WWP 1100X 67 Příslušenství 68 Přílohy Všeobecné dodací a platební podmínky 72 Upozornění ke Všeobecným dodacím a platebním podmínkám 73 SWP s vyššími výkony až 160 kw (Velikost 2) a jejich příslušenství jsou k dispozici na vyžádání. 1

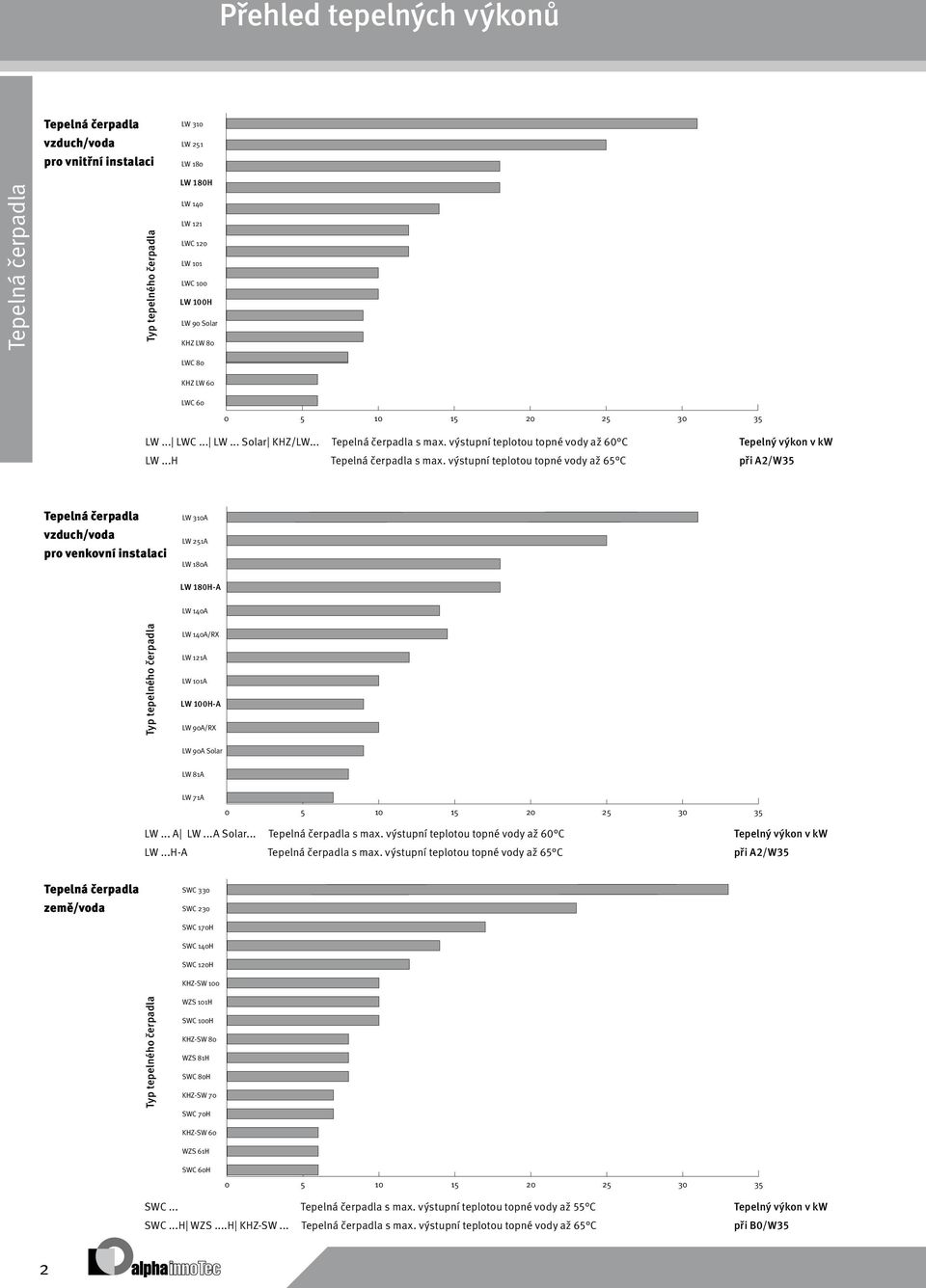

4 Přehled tepelných výkonů vzduch/voda pro vnitřní instalaci tepelného čerpadla Wärmepumpentyp LW 310 LW 251 LW 180 LW 320H 180H LW 140 LW 121 LWC 120 LW 101 LWC 100 LW 150H 100H LW 90 Solar KHZ LW 80 LWC 80 KHZ LW 60 LWC LW LW... LWC... LW LW... Solar... Solar KHZ-LW KHZ/LW... Wärmepumpen Tepelná mit max. Heizwasser-Vorlauftemperaturen čerpadla s max. výstupní bis zu teplotou 60 C topné vody až 60 C LW H Wärmepumpen mit max. Heizwasser-Vorlauftemperaturen bis zu 65 C LW...H s max. výstupní teplotou topné vody až 65 C Heizleistung Tepelný in kw výkon v kw bei A2 / W35 při A2/W35 vzduch/voda pro venkovní instalaci LW 310A LW 251A LW 180A LW 320H-A 180H-A LW 140A tepelného čerpadla Wärmepumpentyp LW 140A/RX LW 121A LW 101A LW 150H-A 100H-A LW 90A/RX LW 90A Solar LW 81A LW 71A LW LW... A A Solar LW LW...A A Solar... Wärmepumpen mit max. Heizwasser-Vorlauftemperaturen s max. výstupní teplotou bis zu topné 60 C vody až 60 C LW H-A Wärmepumpen mit max. Heizwasser-Vorlauftemperaturen bis zu 65 C LW...H-A s max. výstupní teplotou topné vody až 65 C Heizleistung Tepelný in kw výkon v kw bei A2 / W35 při A2/W35 země/voda SWC 330 SWC 230 SWC 170H SWC 140H SWC 120H KHZ-SW 100 tepelného čerpadla Wärmepumpentyp WZS 101H SWC 100H KHZ-SW 80 WZS 81H SWC 80H KHZ-SW 70 SWC 70H KHZ-SW 60 WZS 61H SWC 60H SWC... Wärmepumpen Tepelná mit max. čerpadla Heizwasser-Vorlauftemperaturen s max. výstupní bis teplotou zu 55 C topné vody až 55 C SWC H WZS H KHZ-SW Wärmepumpen mit max. Heizwasser-Vorlauftemperaturen bis zu 65 C SWC...H WZS...H KHZ-SW... s max. výstupní teplotou topné vody až 65 C Heizleistung Tepelný in kw výkon v kw bei B0 / W35 při B0/W35 2

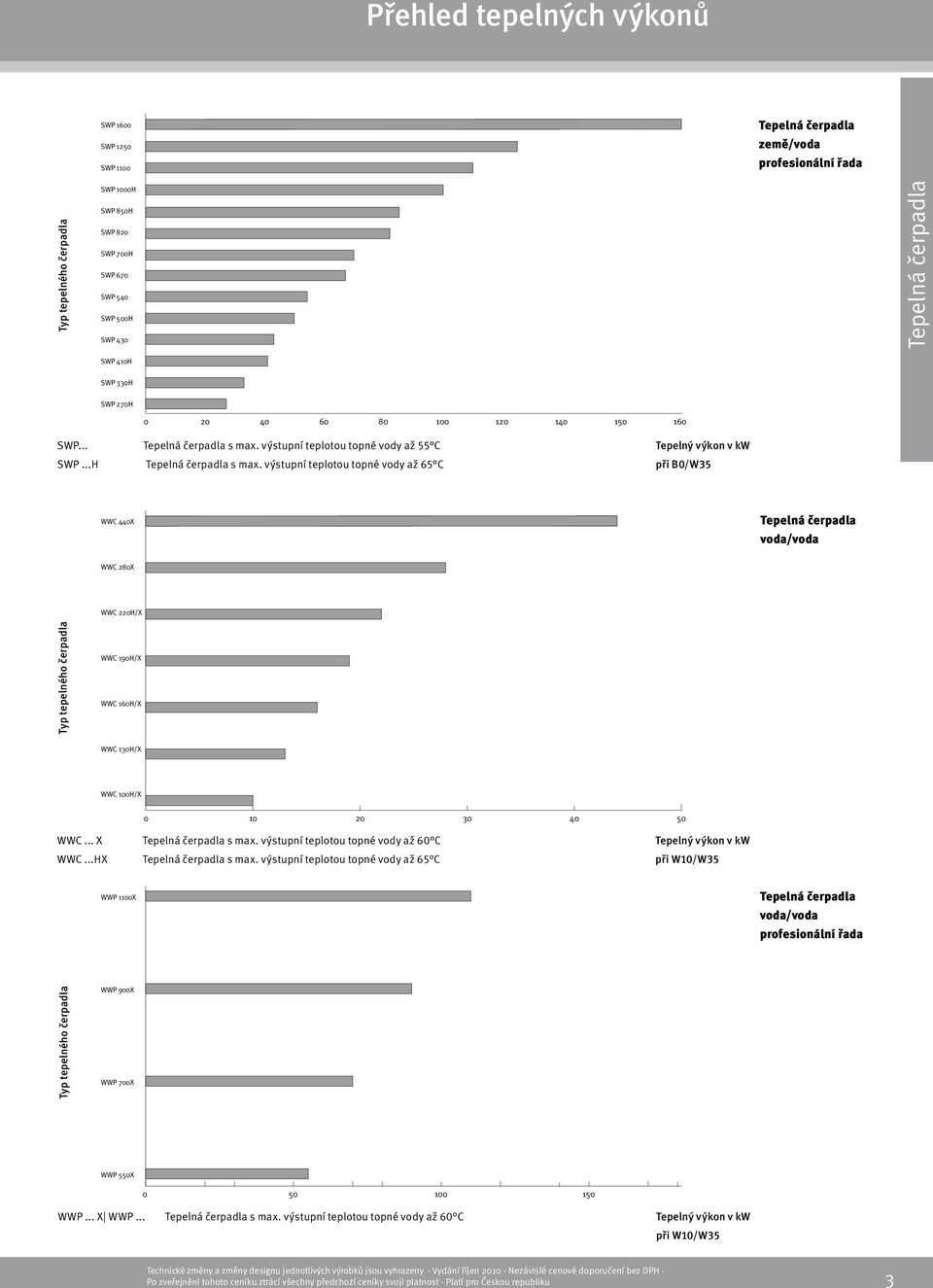

5 Přehled tepelných výkonů SWP 1600 SWP 1250 SWP 1100 země/voda profesionální řada tepelného čerpadla Wärmepumpentyp SWP 1000H SWP 850H SWP 820 SWP 700H SWP 670 SWP 540 SWP 500H SWP 430 SWP 410H SWP 330H SWP 270H SWP... Tepelná Wärmepumpen čerpadla s mit max. výstupní Heizwasser-Vorlauftemperaturen teplotou topné bis vody zu 55 až C 55 C SWP H Wärmepumpen mit max. Heizwasser-Vorlauftemperaturen bis zu 65 C SWP...H s max. výstupní teplotou topné vody až 65 C Heizleistung Tepelný in kw výkon v kw bei B0 / W35 při B0/W35 WWC 440X voda/voda WWC 280X WWC 220H/X tepelného čerpadla Wärmepumpentyp WWC 190H/X WWC 160H/X WWC 130H/X WWC 100H/X WWC WWC... X X Tepelná Wärmepumpen čerpadla s mit max. výstupní Heizwasser-Vorlauftemperaturen teplotou topné bis vody zu 60 až C 60 C WWC HX Wärmepumpen mit max. Heizwasser-Vorlauftemperaturen bis zu 65 C WWC...HX s max. výstupní teplotou topné vody až 65 C Heizleistung Tepelný in kw výkon v kw bei W10 / W35 při W10/W35 WWP 1100X voda/voda profesionální řada tepelného čerpadla Wärmepumpentyp WWP 900X WWP 700X WWP 550X WWP... X WWP... s max. výstupní teplotou topné vody až 60 C WWP X WWP Wärmepumpen mit max. Heizwasser-Vorlauftemperatur bis zu 60 C Heizleistung Tepelný in kw výkon v kw bei W10 / W35 při W10/W35 3

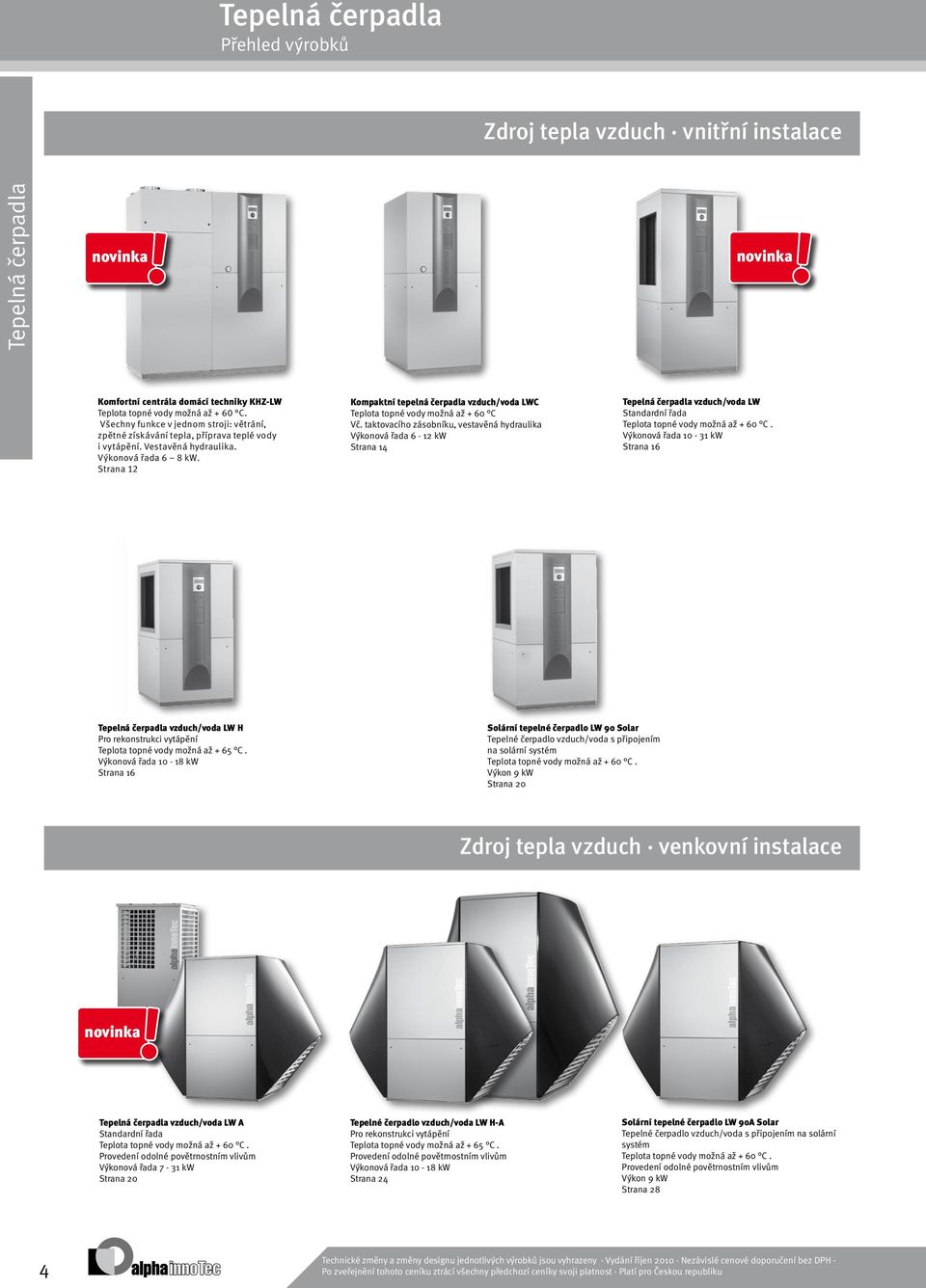

6 Přehled výrobků Zdroj tepla vzduch vnitřní instalace novinka novinka Komfortní centrála domácí techniky KHZ-LW Teplota topné vody možná až + 60 C. Všechny funkce v jednom stroji: větrání, zpětné získávání tepla, příprava teplé vody i vytápění. Vestavěná hydraulika. Výkonová řada 6 8 kw. Strana 12 Kompaktní tepelná čerpadla vzduch/voda LWC Teplota topné vody možná až + 60 C Vč. taktovacího zásobníku, vestavěná hydraulika Výkonová řada 6-12 kw Strana 14 vzduch/voda LW Standardní řada Teplota topné vody možná až + 60 C. Výkonová řada kw Strana 16 vzduch/voda LW H Pro rekonstrukci vytápění Teplota topné vody možná až + 65 C. Výkonová řada kw Strana 16 Solární tepelné čerpadlo LW 90 Solar Tepelné čerpadlo vzduch/voda s připojením na solární systém Teplota topné vody možná až + 60 C. Výkon 9 kw Strana 20 Zdroj tepla vzduch venkovní instalace novinka vzduch/voda LW A Standardní řada Teplota topné vody možná až + 60 C. Provedení odolné povětrnostním vlivům Výkonová řada 7-31 kw Strana 20 Tepelné čerpadlo vzduch/voda LW H-A Pro rekonstrukci vytápění Teplota topné vody možná až + 65 C. Provedení odolné povětrnostním vlivům Výkonová řada kw Strana 24 Solární tepelné čerpadlo LW 90A Solar Tepelné čerpadlo vzduch/voda s připojením na solární systém Teplota topné vody možná až + 60 C. Provedení odolné povětrnostním vlivům Výkon 9 kw Strana 28 4

7 Přehled výrobků Zdroj tepla země vnitřní instalace novinka novinka Komfortní centrála domácí techniky KHZ-SW Teplota topné vody možná až + 65 C. Všechny funkce v jednom stroji: větrání, zpětné získávání tepla, příprava teplé vody i vytápění. Vestavěná hydraulika. Výkonová řada 6 10 kw. Strana 32 Tepelná centrála země/voda WZS Pro novou výstavbu i rekonstrukce velmi tichý chod, teplota topné vody možná až + 65 C. Včetně zásobníku na teplou vodu, volitelně s možností pasivního chlazení, vestavěná hydraulika. Výkon 6-10 kw Strana 36 Kompaktní tepelné čerpadlo země/voda SWC Teplota topné vody možná až + 55 C, H-řada s výstupní teplotou až 65 C. Vestavěná hydraulika. Výkonová řada 6-32 kw Strana 40 Tepelné čerpadlo země/voda Profesionální řada SWP (H), Velikost 1 Teplota topné vody možná až + 55 C, u řady SWP H až 65 C. Je možné ovládat a provozovat více tepelných čerpadel v paralelním chodu. Ideální pro velké objekty jako kanceláře, průmyslové objekty a zvláštní aplikace. Výkonová řada kw pro SWP H, kw pro SWP Strana 66 Zdroj tepla spodní voda vnitřní instalace Kompaktní tepelná čerpadla voda/voda WWC Teplota topné vody možná až + 60 C, H-řada s výstupní teplotou až 65 C. Vestavěná hydraulika. Výkonová řada kw Strana 46 voda/voda Profesionální řada WWP, Velikost 1 Teplota topné vody možná až + 60 C. Je možné ovládat a provozovat více tepelných čerpadel v paralelním chodu. Ideální pro velké objekty jako kanceláře, průmyslové objekty a zvláštní aplikace. Výkonová řada kw Strana 67 Příprava teplé vody vnitřní instalace Tepelné čerpadlo pro přípravu TUV BWP 306 (S) Vnitřní instalace v novostavbách i rekonstrukcích Malá potřeba místa, jednoduchá instalace, Regulace Ventronik 155, s dalším tepelným výměníkem pro připojení druhého zdroje energie (u BWP 306 S); pro centrální provozování i cirkulaci Tepelný výkon 1,5 kw Strana 49 5

8 6

9 2010 s inteligentní regulací Specialista na tepelná čerpadla

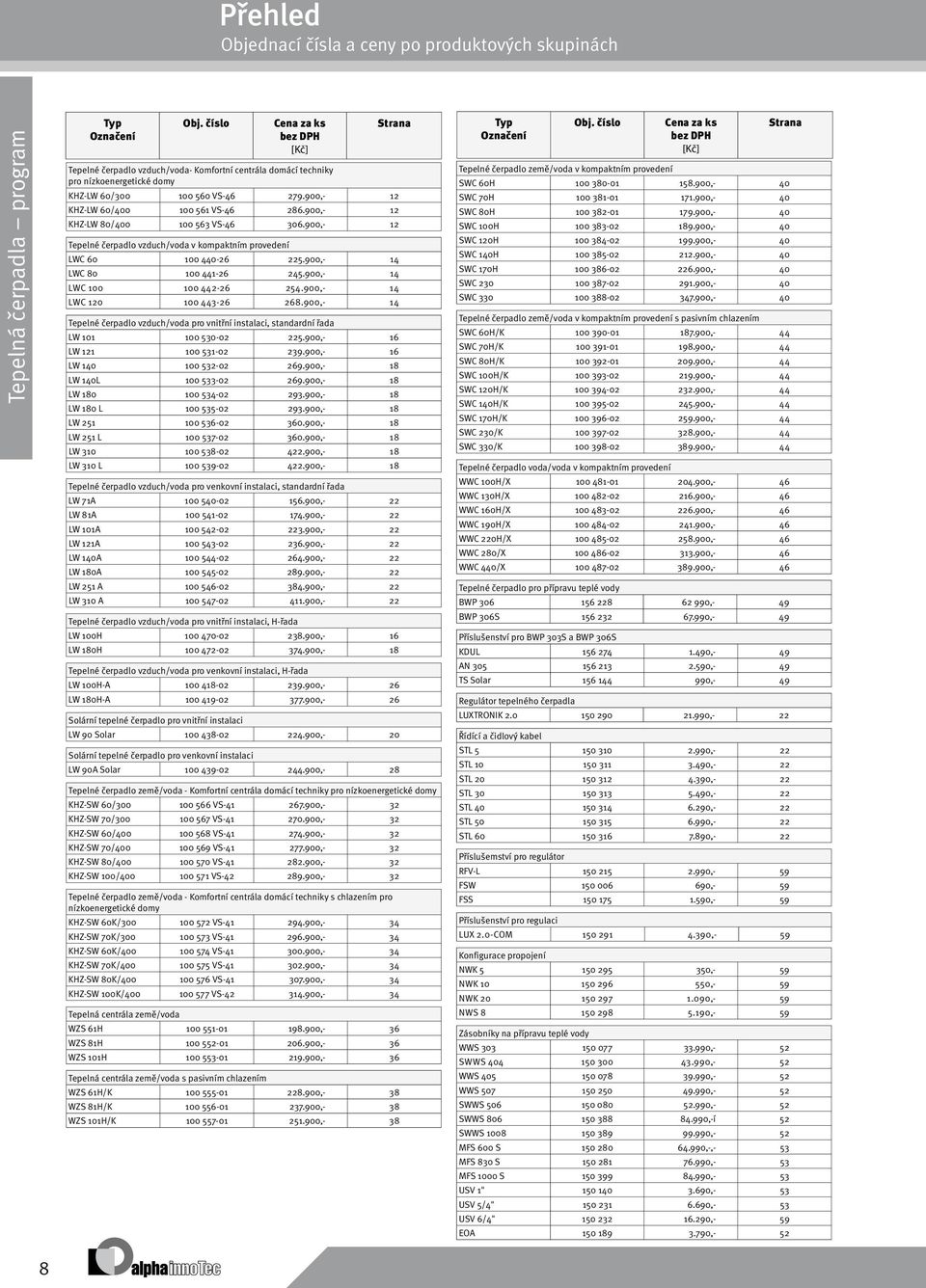

10 Přehled Objednací čísla a ceny po produktových skupinách program bez DPH [Kč] Strana Tepelné čerpadlo vzduch/voda- Komfortní centrála domácí techniky pro nízkoenergetické domy KHZ-LW 60/ VS ,- 12 KHZ-LW 60/ VS ,- 12 KHZ-LW 80/ VS ,- 12 Tepelné čerpadlo vzduch/voda v kompaktním provedení LWC ,- 14 LWC ,- 14 LWC ,- 14 LWC ,- 14 Tepelné čerpadlo vzduch/voda pro vnitřní instalaci, standardní řada LW ,- 16 LW ,- 16 LW ,- 18 LW 140L ,- 18 LW ,- 18 LW 180 L ,- 18 LW ,- 18 LW 251 L ,- 18 LW ,- 18 LW 310 L ,- 18 Tepelné čerpadlo vzduch/voda pro venkovní instalaci, standardní řada LW 71A ,- 22 LW 81A ,- 22 LW 101A ,- 22 LW 121A ,- 22 LW 140A ,- 22 LW 180A ,- 22 LW 251 A ,- 22 LW 310 A ,- 22 Tepelné čerpadlo vzduch/voda pro vnitřní instalaci, H-řada LW 100H ,- 16 LW 180H ,- 18 Tepelné čerpadlo vzduch/voda pro venkovní instalaci, H-řada LW 100H-A ,- 26 LW 180H-A ,- 26 Solární tepelné čerpadlo pro vnitřní instalaci LW 90 Solar ,- 20 Solární tepelné čerpadlo pro venkovní instalaci LW 90A Solar ,- 28 Tepelné čerpadlo země/voda - Komfortní centrála domácí techniky pro nízkoenergetické domy KHZ-SW 60/ VS ,- 32 KHZ-SW 70/ VS ,- 32 KHZ-SW 60/ VS ,- 32 KHZ-SW 70/ VS ,- 32 KHZ-SW 80/ VS ,- 32 KHZ-SW 100/ VS ,- 32 Tepelné čerpadlo země/voda - Komfortní centrála domácí techniky s chlazením pro nízkoenergetické domy KHZ-SW 60K/ VS ,- 34 KHZ-SW 70K/ VS ,- 34 KHZ-SW 60K/ VS ,- 34 KHZ-SW 70K/ VS ,- 34 KHZ-SW 80K/ VS ,- 34 KHZ-SW 100K/ VS ,- 34 Tepelná centrála země/voda WZS 61H ,- 36 WZS 81H ,- 36 WZS 101H ,- 36 Tepelná centrála země/voda s pasivním chlazením WZS 61H/K ,- 38 WZS 81H/K ,- 38 WZS 101H/K ,- 38 bez DPH [Kč] Strana Tepelné čerpadlo země/voda v kompaktním provedení SWC 60H ,- 40 SWC 70H ,- 40 SWC 80H ,- 40 SWC 100H ,- 40 SWC 120H ,- 40 SWC 140H ,- 40 SWC 170H ,- 40 SWC ,- 40 SWC ,- 40 Tepelné čerpadlo země/voda v kompaktním provedení s pasivním chlazením SWC 60H/K ,- 44 SWC 70H/K ,- 44 SWC 80H/K ,- 44 SWC 100H/K ,- 44 SWC 120H/K ,- 44 SWC 140H/K ,- 44 SWC 170H/K ,- 44 SWC 230/K ,- 44 SWC 330/K ,- 44 Tepelné čerpadlo voda/voda v kompaktním provedení WWC 100H/X ,- 46 WWC 130H/X ,- 46 WWC 160H/X ,- 46 WWC 190H/X ,- 46 WWC 220H/X ,- 46 WWC 280/X ,- 46 WWC 440/X ,- 46 Tepelné čerpadlo pro přípravu teplé vody BWP ,- 49 BWP 306S ,- 49 Příslušenství pro BWP 303S a BWP 306S KDUL ,- 49 AN ,- 49 TS Solar ,- 49 Regulátor tepelného čerpadla LUXTRONIK ,- 22 Řídící a čidlový kabel STL ,- 22 STL ,- 22 STL ,- 22 STL ,- 22 STL ,- 22 STL ,- 22 STL ,- 22 Příslušemství pro regulátor RFV-L ,- 59 FSW ,- 59 FSS ,- 59 Příslušenství pro regulaci LUX 2.0-COM ,- 59 Konfigurace propojení NWK ,- 59 NWK ,- 59 NWK ,- 59 NWS ,- 59 Zásobníky na přípravu teplé vody WWS ,- 52 SWWS ,- 52 WWS ,- 52 WWS ,- 52 SWWS ,- 52 SWWS ,-í 52 SWWS ,- 52 MFS 600 S ,-,- 53 MFS 830 S ,- 53 MFS 1000 S ,- 53 USV 1" ,- 53 USV 5/4" ,- 53 USV 6/4" ,- 59 EOA ,- 52 8

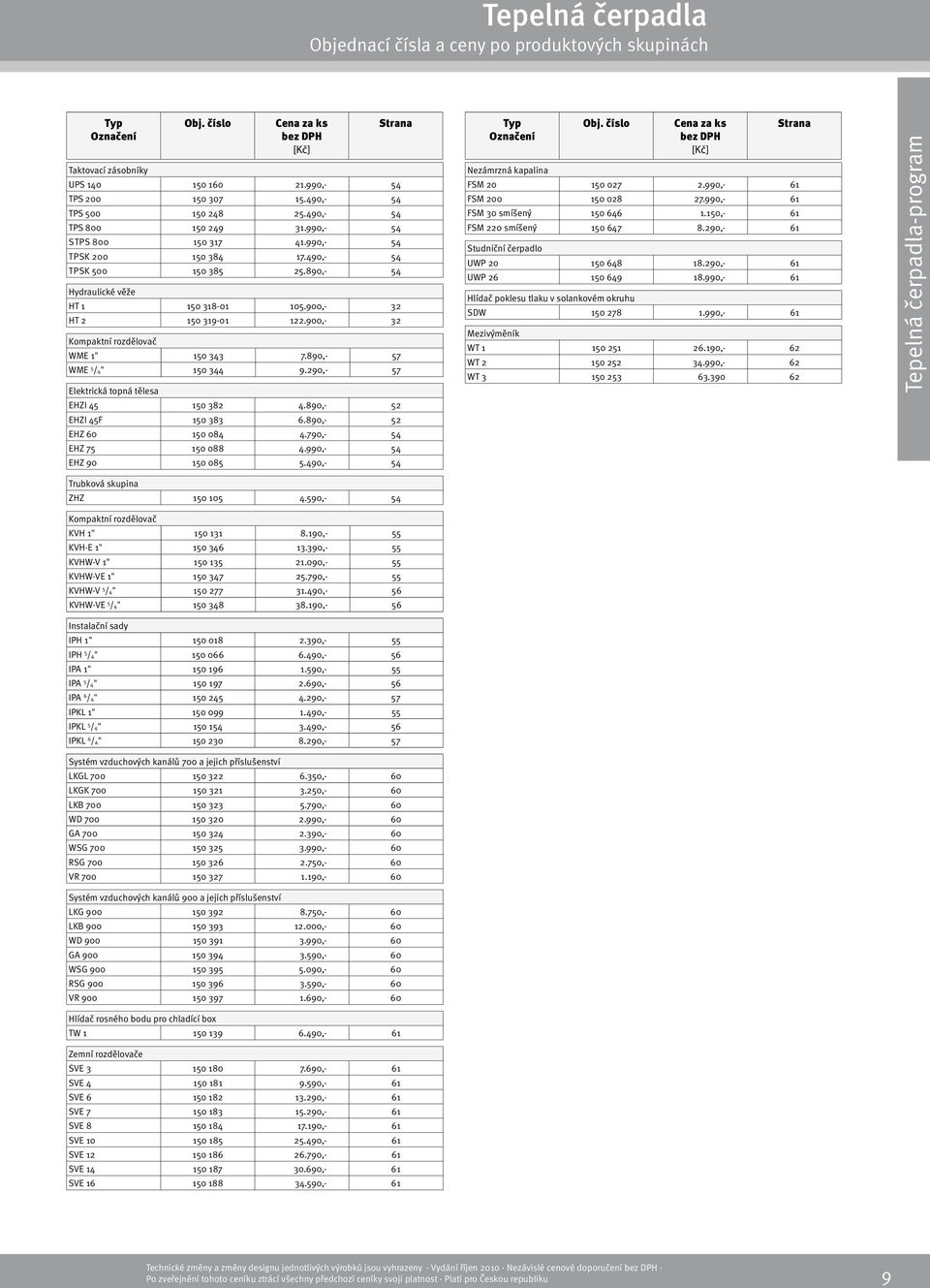

11 zur Innenaufstellung Objednací mit integriertem čísla a ceny Regler po und produktových integrierter skupinách Hydraulik bez DPH [Kč] Strana Taktovací zásobníky UPS ,- 54 TPS ,- 54 TPS ,- 54 TPS ,- 54 STPS ,- 54 TPSK ,- 54 TPSK ,- 54 Hydraulické věže HT ,- 32 HT ,- 32 Kompaktní rozdělovač WME 1" ,- 57 WME 5 /4" ,- 57 Elektrická topná tělesa EHZI ,- 52 EHZI 45F ,- 52 EHZ ,- 54 EHZ ,- 54 EHZ ,- 54 Trubková skupina ZHZ ,- 54 Kompaktní rozdělovač KVH 1" ,- 55 KVH-E 1" ,- 55 KVHW-V 1" ,- 55 KVHW-VE 1" ,- 55 KVHW-V 5 /4" ,- 56 KVHW-VE 5 /4" ,- 56 Instalační sady IPH 1" ,- 55 IPH 5 /4" ,- 56 IPA 1" ,- 55 IPA 5 /4" ,- 56 IPA 6 /4" ,- 57 IPKL 1" ,- 55 IPKL 5 /4" ,- 56 IPKL 6 /4" ,- 57 Systém vzduchových kanálů 700 a jejich příslušenství LKGL ,- 60 LKGK ,- 60 LKB ,- 60 WD ,- 60 GA ,- 60 WSG ,- 60 RSG ,- 60 VR ,- 60 Systém vzduchových kanálů 900 a jejich příslušenství LKG ,- 60 LKB ,- 60 WD ,- 60 GA ,- 60 WSG ,- 60 RSG ,- 60 VR ,- 60 Hlídač rosného bodu pro chladící box TW ,- 61 Zemní rozdělovače SVE ,- 61 SVE ,- 61 SVE ,- 61 SVE ,- 61 SVE ,- 61 SVE ,- 61 SVE ,- 61 SVE ,- 61 SVE ,- 61 bez DPH [Kč] Strana Nezámrzná kapalina FSM ,- 61 FSM ,- 61 FSM 30 smíšený ,- 61 FSM 220 smíšený ,- 61 Studniční čerpadlo UWP ,- 61 UWP ,- 61 Hlídač poklesu tlaku v solankovém okruhu SDW ,- 61 Mezivýměník WT ,- 62 WT ,- 62 WT program 9

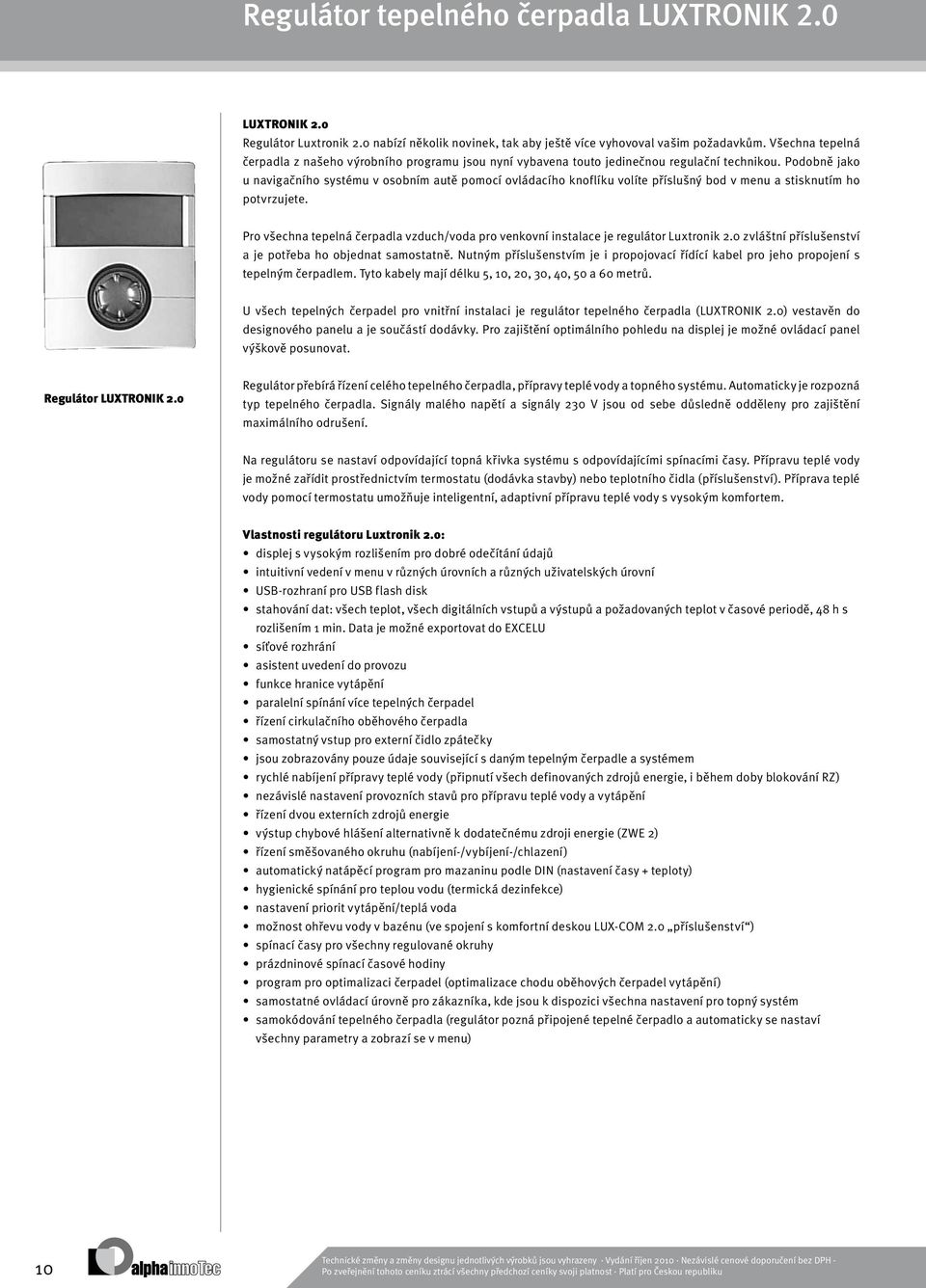

12 Regulátor tepelného čerpadla LUXTRONIK 2.0 Luxtronik 2.0 Regulátor Luxtronik 2.0 nabízí několik novinek, tak aby ještě více vyhovoval vašim požadavkům. Všechna tepelná čerpadla z našeho výrobního programu jsou nyní vybavena touto jedinečnou regulační technikou. Podobně jako u navigačního systému v osobním autě pomocí ovládacího knoflíku volíte příslušný bod v menu a stisknutím ho potvrzujete. Pro všechna tepelná čerpadla vzduch/voda pro venkovní instalace je regulátor Luxtronik 2.0 zvláštní příslušenství a je potřeba ho objednat samostatně. Nutným příslušenstvím je i propojovací řídící kabel pro jeho propojení s tepelným čerpadlem. Tyto kabely mají délku 5, 10, 20, 30, 40, 50 a 60 metrů. U všech tepelných čerpadel pro vnitřní instalaci je regulátor tepelného čerpadla (LUXTRONIK 2.0) vestavěn do designového panelu a je součástí dodávky. Pro zajištění optimálního pohledu na displej je možné ovládací panel výškově posunovat. Regulátor LUXTRONIK 2.0 Regulátor přebírá řízení celého tepelného čerpadla, přípravy teplé vody a topného systému. Automaticky je rozpozná typ tepelného čerpadla. Signály malého napětí a signály 230 V jsou od sebe důsledně odděleny pro zajištění maximálního odrušení. Na regulátoru se nastaví odpovídající topná křivka systému s odpovídajícími spínacími časy. Přípravu teplé vody je možné zařídit prostřednictvím termostatu (dodávka stavby) nebo teplotního čidla (příslušenství). Příprava teplé vody pomocí termostatu umožňuje inteligentní, adaptivní přípravu teplé vody s vysokým komfortem. Vlastnosti regulátoru Luxtronik 2.0: displej s vysokým rozlišením pro dobré odečítání údajů intuitivní vedení v menu v různých úrovních a různých uživatelských úrovní USB-rozhraní pro USB flash disk stahování dat: všech teplot, všech digitálních vstupů a výstupů a požadovaných teplot v časové periodě, 48 h s rozlišením 1 min. Data je možné exportovat do EXCELU síťové rozhrání asistent uvedení do provozu funkce hranice vytápění paralelní spínání více tepelných čerpadel řízení cirkulačního oběhového čerpadla samostatný vstup pro externí čidlo zpátečky jsou zobrazovány pouze údaje související s daným tepelným čerpadle a systémem rychlé nabíjení přípravy teplé vody (připnutí všech definovaných zdrojů energie, i během doby blokování RZ) nezávislé nastavení provozních stavů pro přípravu teplé vody a vytápění řízení dvou externích zdrojů energie výstup chybové hlášení alternativně k dodatečnému zdroji energie (ZWE 2) řízení směšovaného okruhu (nabíjení-/vybíjení-/chlazení) automatický natápěcí program pro mazaninu podle DIN (nastavení časy + teploty) hygienické spínání pro teplou vodu (termická dezinfekce) nastavení priorit vytápění/teplá voda možnost ohřevu vody v bazénu (ve spojení s komfortní deskou LUX-COM 2.0 příslušenství ) spínací časy pro všechny regulované okruhy prázdninové spínací časové hodiny program pro optimalizaci čerpadel (optimalizace chodu oběhových čerpadel vytápění) samostatné ovládací úrovně pro zákazníka, kde jsou k dispozici všechna nastavení pro topný systém samokódování tepelného čerpadla (regulátor pozná připojené tepelné čerpadlo a automaticky se nastaví všechny parametry a zobrazí se v menu) 10

13 Alpha Web Alpha WEb Prostřednictvím Alpha Webu nabízí Alpha-InnoTec časově úsporné, ale především nanejvýš užitečné internetové připojení. Alpha Web umožňuje zákazníkům vzdálenou kontrolu a správu jejich tepelného čerpadla. Je možné zde data ukládat i měnit. Je k tomu zapotřebí tepelné čerpadlo s regulátorem Luxtronik 2.0, na který je nainstalován software V.1.30 nebo vyšší, a uhrazený poplatek pro neustálou správu vašeho stroje prostřednictvím internetového připojení. Instalatér může pomocí Alpha Webu naregulovat správné nastavení zákazníkova tepelného čerpadla. V praxi to znamená, že pokud nastane problém nebo chyba, může být rychle definována, následně je na ni cíleně reagováno a mnohokrát je na dálku odstraněna. Není tedy potřebný výjezd instalatéra. To šetří čas i peníze. Pokud se vyskytne nějaká porucha, je uživatel okamžitě serverem Alpha Web informován a může ji hned nahlásit instalatérovi. Vzdálená kontrola a správa tepelného čerpadla pomocí internetu a/nebo mobilním telefonem. Chybová hlášení dostává zákazník na mobilní telefon, nebo fax. Funkce Alpha Webu: přístup pro instalatéra i zákazníka zjištění informací druh provozu teplota vzdálené nastavení tepelného čerpalda druh provozu teplota zjištění chyb a jejich vymazání chybová hlášení prostřednictvím u SMS faxem vzdálená regulace pomocí SMS druh provozu vymazání chyb Alpha Web Cena* ) [Kč] Tarif Home zdarma Tarif Home + Mobile na vyžádání Tarif Profi na vyžádání * ) platí při firemním uvedení do provozu-viz. Všeobecné dodací a platební podmínky, str. 71 Tarif Home - ovládání přes internet, doba aktualizace 5 hodin Tarif Home + Mobile - ovládání přes internet a SMS, chybové SMS a y, doba aktualizace 5 hodin Tarif Profi - ovládání přes internet a SMS, chybové SMS, y a faxy, doba aktualizace 1 hodina Váš fax Váš počítač Váš mobilní telefon Naše servery Váše tepelné čerpadlo 11

14 Komfortní centrály domácí techniky vzduch/voda pro nízkoenergetické domy novinka pro maximální výstupní teplotu topné vody do + 60 C a minimální teplotu okolního vzduchu do - 20 C. KHZ-LW 60/ KHZ-LW 80/ Š x H x V v mm 1550 x 745 x 1910 (čisté rozměry výrobku bez připojení a ovládacího panelu) Jsou vybavena všemi pojistnými orgány a plněna bezchlorovým chladivem (R407C). Součástí přístroje je regulátor tepelného čerpadla, větrání a topení LUXTRONIK 2.0 a elektronický spouštěč chodu pro omezení rozběhového proudu. Napájecí napětí/ frekvence: 3PE ~400 V / 50 Hz Všechny funkce v jednom stroji: větrání, zpětné získávání tepla, příprava teplé vody a vytápění. Pomocí příslušenství možné napojení solárního systému k přípravě teplé vody a podpoře vytápění. Pro rychlou instalaci jsou přístroje již z výroby vybaveny následujícími komponenty: vestavěné oběhové čerpadlo přepínací ventil pro ohřev TUV vestavěný přepouštěcí ventil pro topný okruh vestavěný taktovací zásobník vestavěné elektrické topné těleso pro podporu vytápění a ohřevu TUV v monoenergetickém provozu (6 kw) vestavěná expanzní nádoba (18 l), tlakoměr, odvzdušňovací ventil, pojistný ventil pro topný okruh zásobník teplé vody cca. 275 l větrací jednotka (připojení ø 160 mm) Součástí dodávky: pružné připojení pro topný okruh 2 uzavírací ventily pro topný okruh venkovní čidlo napojení odvětrávaného vzduchu Při dimenzování topného systému dodržujte následující volné tlakové ztráty: KHZ-LW 60/ strana topení při 900 l/h nominálního průtoku cca. 7 K rozdílu teplot 0,42 bar KHZ-LW 80/ strana topení při 1200 l/h nominálního průtoku cca. 7 K rozdílu teplot 0,36 bar Komfort-Haustechnikzentralen Luft/Wasser Tepelný výkon při A2/W35 [kw] Topný faktor A2/W35 Objem vzduchu v [m 3 /h] při 100 Pa Hmotnost [kg] bez DPH [Kč] KHZ-LW 60/ VS-46 6,2 3, ,- KHZ-LW 60/ VS-46 6,2 3, ,- KHZ-LW 80/ VS-46 8,0 3, ,- Všechny údaje podle EN KHZ-výrobky mohou být volitelně přímo na stavbě zapojeny s výfukem vzduchu vpravo nebo vlevo! Přestrojení je oboustraně možné. VR 700 RSG 700 eller nebo LKGK 700 WSG 700 WD 700 VR 700 RSG 700 eller nebo WSG 700 LKGK 700 WD 700 GA 700 GA 700 Luftretning vedení vzduchu RSG 700 eller nebo WSG 700 RSG 700 eller nebo WSG 700 WD 700 vedení Luftretning vzduchu GA 700 LKGL 700 VR 700 VR 700 LKGL 700 GA 700 Příklad A: Vyfukování vzduchu doprava Příklad B: Vyfukování vzduchu doleva 12

15 Komfortní centrály domácí techniky vzduch/voda pro nízkoenergetické domy Návrh příslušenství (stroje s max. objemem vzduchu 300 m 3 /h) pro monoergetické základní zapojení podle příkladu A; B s přípravou teplé vody příslušenství a další příslušenství od strany 51. Tepelné čerpadlo KHZ-LW 60/300 Příslušenství [Kč] Vzduchový kanál přímý, dlouhý LKGL ,- Vzduchový kanál přímý, krátký LKGK ,- Průchodka zdí WD x 2.990,- Sada pro připojení na tepelné čerpadlo GA ,- Zakončovací rám VR x 1.190,- Ochranná povětrnostní mřížka 1) WSG x 3.990,- Ochranná protidešťová mřížka RSG x 2.750,- 1) nutná při instalaci nad úrovní terénu Možnost (není obsaženo v cekové ceně) Příslušné poplatky související s uvedením do provozu a zárukou viz. Všeobecné obchodní a dodací podmínky. Návrh příslušenství (stroje s max. objemem vzduchu 400 m 3 /h) pro monoergetické základní zapojení podle příkladu A; B s přípravou teplé vody příslušenství a další příslušenství od strany 51. Tepelné čerpadlo KHZ-LW 60/400 KHZ-LW 80/400 Příslušenství [Kč] [Kč] Vzduchový kanál přímý, dlouhý LKGL , ,- Vzduchový kanál přímý, krátký LKGK , ,- Průchodka zdí WD x 2.990,- 2 x 2.990,- Sada pro připojení na tepelné čerpadlo GA , ,- Zakončovací rám VR x 1.190,- 2 x 1.190,- Ochranná povětrnostní mřížka 1) WSG x 3.990,- 2 x 3.990,- Ochranná protidešťová mřížka RSG x 2.750,- 2 x 2.750,- 1) nutná při instalaci nad úrovní terénu novinka KHZ-LW 60/ KHZ-LW 80/ Š x H x V v mm 1550 x 745 x 1910 (čisté rozměry výrobku bez připojení a ovládacího panelu) Možnost (není obsaženo v cekové ceně) Příslušné poplatky související s uvedením do provozu a zárukou viz. Všeobecné obchodní a dodací podmínky. 13

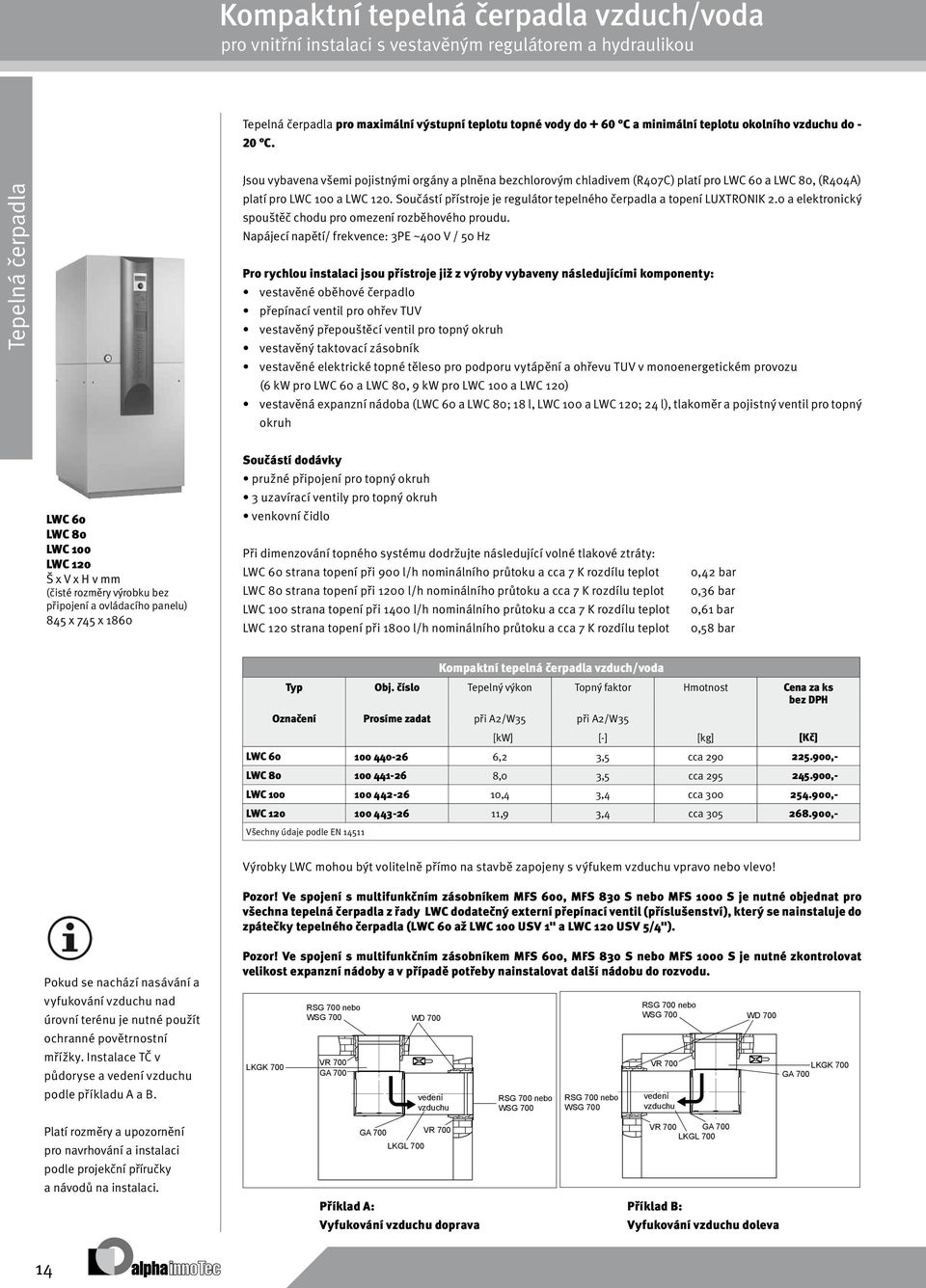

16 Kompaktní tepelná čerpadla vzduch/voda pro vnitřní instalaci s vestavěným regulátorem a hydraulikou pro maximální výstupní teplotu topné vody do + 60 C a minimální teplotu okolního vzduchu do - 20 C. Jsou vybavena všemi pojistnými orgány a plněna bezchlorovým chladivem (R407C) platí pro LWC 60 a LWC 80, (R404A) platí pro LWC 100 a LWC 120. Součástí přístroje je regulátor tepelného čerpadla a topení LUXTRONIK 2.0 a elektronický spouštěč chodu pro omezení rozběhového proudu. Napájecí napětí/ frekvence: 3PE ~400 V / 50 Hz Pro rychlou instalaci jsou přístroje již z výroby vybaveny následujícími komponenty: vestavěné oběhové čerpadlo přepínací ventil pro ohřev TUV vestavěný přepouštěcí ventil pro topný okruh vestavěný taktovací zásobník vestavěné elektrické topné těleso pro podporu vytápění a ohřevu TUV v monoenergetickém provozu (6 kw pro LWC 60 a LWC 80, 9 kw pro LWC 100 a LWC 120) vestavěná expanzní nádoba (LWC 60 a LWC 80; 18 l, LWC 100 a LWC 120; 24 l), tlakoměr a pojistný ventil pro topný okruh LWC 60 LWC 80 LWC 100 LWC 120 (čisté rozměry výrobku bez připojení a ovládacího panelu) 845 x 745 x 1860 Součástí dodávky pružné připojení pro topný okruh 3 uzavírací ventily pro topný okruh venkovní čidlo Při dimenzování topného systému dodržujte následující volné tlakové ztráty: LWC 60 strana topení při 900 l/h nominálního průtoku a cca 7 K rozdílu teplot LWC 80 strana topení při 1200 l/h nominálního průtoku a cca 7 K rozdílu teplot LWC 100 strana topení při 1400 l/h nominálního průtoku a cca 7 K rozdílu teplot LWC 120 strana topení při 1800 l/h nominálního průtoku a cca 7 K rozdílu teplot 0,42 bar 0,36 bar 0,61 bar 0,58 bar Kompaktní tepelná čerpadla vzduch/voda Tepelný výkon Topný faktor Hmotnost bez DPH při A2/W35 při A2/W35 [kw] [-] [kg] [Kč] LWC ,2 3,5 cca ,- LWC ,0 3,5 cca ,- LWC ,4 3,4 cca ,- LWC ,9 3,4 cca ,- Všechny údaje podle EN Výrobky LWC mohou být volitelně přímo na stavbě zapojeny s výfukem vzduchu vpravo nebo vlevo! Pozor! Ve spojení s multifunkčním zásobníkem MFS 600, MFS 830 S nebo MFS 1000 S je nutné objednat pro všechna tepelná čerpadla z řady LWC dodatečný externí přepínací ventil (příslušenství), který se nainstaluje do zpátečky tepelného čerpadla (LWC 60 až LWC 100 USV 1" a LWC 120 USV 5/4"). Pokud se nachází nasávání a vyfukování vzduchu nad úrovní terénu je nutné použít ochranné povětrnostní mřížky. Instalace TČ v půdoryse a vedení vzduchu podle příkladu A a B. Pozor! Ve spojení s multifunkčním zásobníkem MFS 600, MFS 830 S nebo MFS 1000 S je nutné zkontrolovat velikost expanzní nádoby a v případě potřeby nainstalovat další nádobu do rozvodu. LKGK 700 RSG 700 nebo WSG 700 WD 700 VR 700 GA 700 vedení vzduchu RSG 700 nebo WSG 700 RSG 700 nebo WSG 700 RSG 700 nebo WSG 700 WD 700 VR 700 vedení vzduchu LKGK 700 GA 700 GA 700 VR 700 LKGL 700 Příklad A: Vyfukování vzduchu doprava VR 700 GA 700 LKGL 700 Příklad B: Vyfukování vzduchu doleva 14

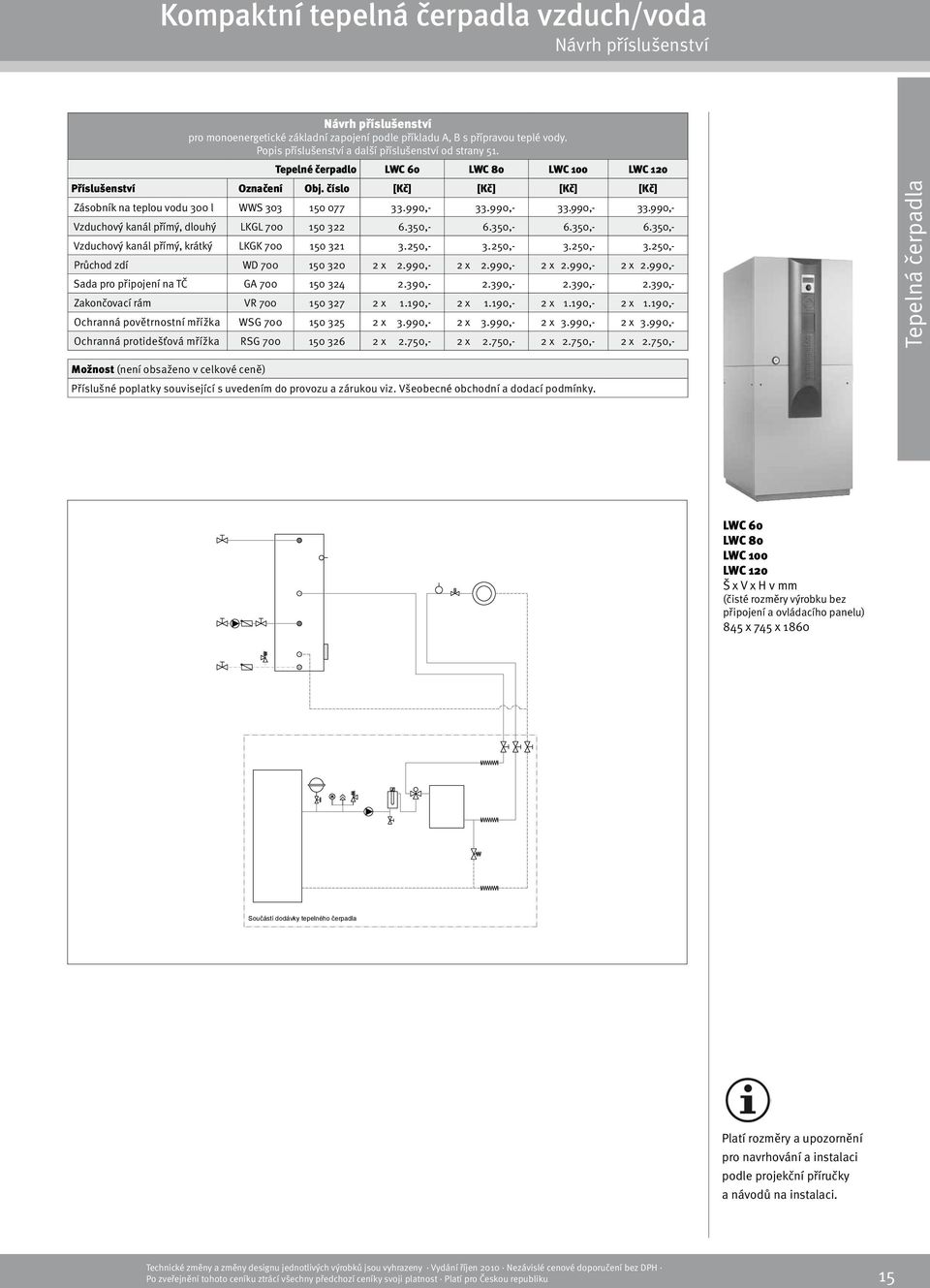

17 Kompaktní tepelná čerpadla vzduch/voda Návrh příslušenství Návrh příslušenství pro monoenergetické základní zapojení podle příkladu A, B s přípravou teplé vody. příslušenství a další příslušenství od strany 51. Tepelné čerpadlo LWC 60 LWC 80 LWC 100 LWC 120 Příslušenství [Kč] [Kč] [Kč] [Kč] Zásobník na teplou vodu 300 l WWS , , , ,- Vzduchový kanál přímý, dlouhý LKGL , , , ,- Vzduchový kanál přímý, krátký LKGK , , , ,- Průchod zdí WD x 2.990,- 2 x 2.990,- 2 x 2.990,- 2 x 2.990,- Sada pro připojení na TČ GA , , , ,- Zakončovací rám VR x 1.190,- 2 x 1.190,- 2 x 1.190,- 2 x 1.190,- Ochranná povětrnostní mřížka WSG x 3.990,- 2 x 3.990,- 2 x 3.990,- 2 x 3.990,- Ochranná protidešťová mřížka RSG x 2.750,- 2 x 2.750,- 2 x 2.750,- 2 x 2.750,- Možnost (není obsaženo v celkové ceně) Příslušné poplatky související s uvedením do provozu a zárukou viz. Všeobecné obchodní a dodací podmínky. LWC 60 LWC 80 LWC 100 LWC 120 (čisté rozměry výrobku bez připojení a ovládacího panelu) 845 x 745 x 1860 Součástí dodávky tepelného čerpadla 15

18 vzduch/voda pro vnitřní instalaci s vestavěným regulátorem a návrh příslušenství pro maximální výstupní teplotu topné vody do + 60 C, H-řada až do + 65 C, a minimální teplotu okolního vzduchu do - 20 C. novinka LW 101 (čisté rozměry výrobku bez připojení a ovládacího panelu) 746 x 846 x 1353 novinka LW 121 (čisté rozměry výrobku bez připojení a ovládacího panelu) 846 x 746 x 1523 Jsou vybavena všemi pojistnými orgány a plněna bezchlorovým chladivem (R407C). V přístrojích je vestavěn regulátor tepelného čerpadla a topení LUXTRONIK 2.0, vzduchové kanály jsou příslušenství nutné pro provoz a musí být podle konkrétní instalace objednány jako zvláštní příslušenství, viz str. 60. Přístroje jsou vybaveny 9 kw elektrickým topným tělesem pro podporu vytápění a ohřevu vody v monoenergetickém provozu. jsou vybavena elektronickým spouštěčem chodu pro omezení rozběhového proudu. Napájecí napětí/ frekvence: 3~PE 400 V/50 Hz. Součástí dodávky všech tepelných čerpadel je čidlo venkovní teploty. vzduch/voda pro vnitřní instalaci Tepelný výkon Topný faktor Výstupní teplota topné vody Hmotnost bez DPH při A2/W35 A2/W35 až do [kw] [-] [ C] [kg] [Kč] LW ,5 3, ,- LW ,8 3, ,- LW 100H ,1 3, ,- Všechny údaje podle EN ) Provoz s 1 kompresorem Návrh příslušenství pro monoenergetické základní zapojení s 1 topným okruhem a přípravou teplé vody příslušenství a další příslušenství od strany 51. Tepelné čerpadlo LW 101 LW 121 LW 100H(L) Příslušenství [Kč] [Kč] [Kč] Podstavný taktovací zásobník 140 l UPS , , ,- Instalační příslušenství IPKL 1" , , ,- Kompaktní rozdělovač KVHW-V 1" , ,- Kompaktní rozdělovač KVHW-V 5 /4" ,- - Zásobník na teplou vodu 300 l WWS ,- - - Zásobník na teplou vodu 400 l WWS , ,- Vzduchový kanál přímý, dlouhý LKGL , , ,- Vzduchový kanál přímý, krátký LKGK , , ,- Vzduchové koleno LKB , , ,- Průchod zdí WD x 2.990,- 2 x 2.990,- 2 x 2.990,- Sada pro připojení na TČ GA , , ,- Zakončovací rám VR x 1.190,- 2 x 1.190,- 2 x 1.190,- Ochranná povětrnostní mřížka 1) WSG x 3.990,- 2 x 3.990,- 2 x 3.990,- Ochranná protidešťová mřížka RSG x 2.750,- 2 x 2.750,- 2 x 2.750,- 1) nutná při instalaci nad úrovní terénu Postavení výrobku na podstavný zásobník. Možnost (není obsaženo v celkové ceně) Příslušné poplatky související s uvedením do provozu a zárukou viz. Všeobecné obchodní a dodací podmínky. LW 100H (čisté rozměry výrobku bez připojení a ovládacího panelu) 746 X 846 X 1353 RSG 700 nebo WSG 700 WD 700 RSG 700 nebo WSG 700 WD 700 VR 700 LKGK 700 LKGK 700 VR 700 GA 700 RSG 700 nebo WSG 700 vedení vzduchu vedení vzduchu RSG 700 nebo WSG 700 VR 700 GA 700 LKGL 700 LKB 700 LKB 700 VR 700 GA 700 LKGL 700 LW 100 až LW 190 a LW 150H LW 150HL Příklad A: Vyfukování vzduchu doprava Příklad B: Vyfukování vzduchu doleva 16

19 vzduch/voda pro vnitřní instalaci s vestavěným regulátorem a návrh příslušenství Návrh příslušenství pro monoenergetické standardní zapojení s multifunkčním zásobníkem. Další příslušenství od strany 51. Tepelné čerpadlo LW 101 LW 121 LW 100H(L) Příslušenství [Kč] [Kč] [Kč] Multifunkční zásobník MFS 830S , , ,- Čidlo pro směšovaný okruh FSW ,- 690,- 690,- Přepínací ventil USV 1" , , ,- Instalační příslušenství IPKL 1" , , ,- Vzduchový kanál přímý, dlouh. LKGL , , ,- Vzduchový kanál přímý, krátký LKGK , , ,- Vzduchové koleno LKB , , ,- Průchod zdí WD x 2.990,- 2 x 2.990,- 2 x 2.990,- Sada pro připojení na TČ GA , , ,- Zakončovací rám VR x 1.190,- 2 x 1.190,- 2 x 1.190,- Ochranná povětrnostní mříž 1) WSG x 3.990,- 2 x 3.990,- 2 x 3.990,- Ochranná protidešťová mříž RSG x 2.750,- 2 x 2.750,- 2 x 2.750,- 1) nutná při instalaci nad úrovní terénu novinka LW 101 (čisté rozměry výrobku bez připojení a ovládacího panelu) 746 x 846 x 1353 Možnost (není obsaženo v celkové ceně) Příslušné poplatky související s uvedením do provozu a zárukou viz. Všeobecné obchodní a dodací podmínky. novinka LW 121 (čisté rozměry výrobku bez připojení a ovládacího panelu) 846 x 746 x 1523 M T T LW 100H (čisté rozměry výrobku bez připojení a ovládacího panelu) 746 X 846 X 1353 Součástí dodávky TČ Součástí dodávky TČ 17

20 vzduch/voda pro vnitřní instalaci s vestavěným regulátorem a návrh příslušenství pro maximální výstupní teplotu topné vody do + 60 C, H-řada až do + 65 C, a minimální teplotu okolního vzduchu do - 20 C. novinka LW 140 LW 180 (čisté rozměry výrobku bez připojení a ovládacího panelu) 795 x 1050 x 1780 novinka Jsou vybavena všemi pojistnými orgány a plněna bezchlorovým chladivem R407C, u LW 310(L) R404A. V přístrojích je vestavěn regulátor tepelného čerpadla a topení LUXTRONIK 2.0, vzduchové kanály jsou příslušenství nutné pro provoz a musí být podle konkrétní instalace objednány jako zvláštní příslušenství viz str. 56. Všechna tepelná čerpadla, vyjma LW 310 H(L), jsou vybavena elektrickým topným tělesem 9 kw pro podporu vytápění a ohřevu vody v monoenergetickém provozu. U přístroje LW 310(L) je nutné topná tělesa objednat jako funkční příslušenství. jsou vybavena elektronickým spouštěčem chodu pro omezení rozběhového proudu. Napájecí napětí/ frekvence: 3~PE 400 V/ 50 Hz. Součástí dodávky všech tepelných čerpadel je čidlo venkovní teploty. vzduch/voda pro vnitřní instalaci Tepelný výkon Topný faktor Výstupní teplota topné vody Hmotnost bez DPH při A2/W35 při A2/W35 až do [kw] [-] [ C] [kg] [Kč] LW ,5 (12,0) 3, ,- LW 140 L ,5 (12,0) 3, ,- LW ,5 (12,0) 1) 3,6 / (3,8) 1) ,- LW 180 L ,5 (12,0) 1) 3,6 / (3,8) 1) ,- LW ,5 (12,0) 1) 3,6 / (3,8) 1)) ,- LW 251 L ,5 (12,0) 1) 3,6 / (3,8) 1)) ,- LW 180H ,0 (9,1) 1) 3,1 / (3,2) 1) ,- LW ,0 (19,0) 1) 3,5 / (3,6) 1) ,- LW 310 L ,0 (19,0) 1) 3,5 / (3,6) 1) ,- Všechny údaje podle EN ) Provoz s 1 kompresorem LW 251 LW 310 (čisté rozměry výrobku bez připojení a ovládacího panelu) 795 x 1258 x 1887 LW 180H (čisté rozměry výrobku bez připojení a ovládacího panelu) 795 x 1050 x 1780 Návrh příslušenství pro monoenergetické základní zapojení s 1 topným okruhem a přípravou teplé vody příslušenství a další příslušenství od strany 51. Tepelné čerpadlo LW 140(L) LW 180(L) LW 251(L) LW 180H LW 310 (L) Příslušenství [Kč] [Kč] [Kč] [Kč] [Kč] Taktovací zásobník 200 l TPS ,- - Oddělovací zásobník 500 l TPS , ,- Topné těleso topení EHZ x 4.790,- Instalační příslušenství IPKL 5 /4" , , , ,- - Instalační příslušenství IPKL 6 /4" ,- Kompaktní rozdělovač KVHW-V 5 /4" , , , ,- dodávka stavby Zásobník na teplou vodu 400 l WWS , , , ,- - Zásobník na teplou vodu 500 l WWS ,- Topné těleso ohřev vody EHZI 45 F ,- Vzduchový kanál přímý, dlouhý LKG , , , , ,- Vzduchové koleno LKB , , , , ,- Průchodka zdí WD x 3.990,- 2x 3.990,- 2x 3.990,- 2x 3.990,- 2x 3.990,- Sada pro připojení na TČ GA , , , , ,- Zakončovací rám VR x 1.690,- 2 x 1.690,- 2 x 1.690,- 2 x 1.690,- 2 x 1.690,- Ochranná povětrnostní mřížka 1) WSG x 5.090,- 2 x 5.090,- 2 x 5.090,- 2 x 5.090,- 2 x 5.090,- Ochranná protidešťová mřížka RSG x 3.590,- 2 x 3.590,- 2 x 3.590,- - 2 x 3.590,-- 2 x 3.590,- 1) nutná při instalaci nad úrovní terénu Možnost (není obsaženo v celkové ceně) Příslušné poplatky související s uvedením do provozu a zárukou viz. Všeobecné obchodní a dodací podmínky. U LW 310 (L) není integrováno elektrické topné těleso 18

21 vzduch/voda pro vnitřní instalaci s vestavěným regulátorem a návrh příslušenství Návrh příslušenství pro monoenergetické standardní zapojení s multifunkčním zásobníkem. Další příslušenství od strany 51. Tepelné čerpadlo LW 140(L) LW 180(L) LW 251(L) LW 180H LW 310 (L) Příslušenství [Kč] [Kč] [Kč] [Kč] [Kč] Multifunkční zásobník MFS 830 S , , , , ,- Čidlo pro směšovaný okruh FSW ,- 690,- 690,- 690,- 690,- Přepínací ventil USV 5 /4" , , , ,- - Přepínací ventil USV 6 /4" ,- Instalační příslušenství IPKL 5 /4" , , , ,- - Instalační příslušenství IPKL 6 /4" ,- Topné těleso topení EHZ , ,- Topné těleso ohřev vody EHZ , ,- Vzduchový kanál přímý, dlouhý LKG , , , , ,- Vzduchové koleno LKB , , , , ,- Průchodka zdí WD x 3.990,- 2x 3.990,- 2x 3.990,- 2x 3.990,- 2x 3.990,- Sada pro připojení na TČ GA , , , , ,- Zakončovací rám VR x 1.690,- 2 x 1.690,- 2 x 1.690,- 2 x 1.690,- 2 x 1.690,- Ochranná povětrnostní mřížka 1) WSG x 5.090,- 2 x 5.090,- 2 x 5.090,- 2 x 5.090,- 2 x 5.090,- Ochranná protidešťová mřížka RSG x 3.590,- 2 x 3.590,- 2 x 3.590,- - 2 x 3.590,-- 2 x 3.590,- 1) nutná při instalaci nad úrovní terénu novinka LW 140 LW 180 (čisté rozměry výrobku bez připojení a ovládacího panelu) 795 x 1050 x 1780 Možnost (není obsaženo v celkové ceně) Příslušné poplatky související s uvedením do provozu a zárukou viz. Všeobecné obchodní a dodací podmínky. Pozor! Ve spojení s multifunkčním zásobníkem nesmí být maximální průtok topné vody vyšší než 5 m 3 /h. Pozor! Respektujte tepelnou ztrátu objektu při normované venkovní teplotě! Při potřebě dodatečného topného tělesa (dodávka stavby) ho nainstalujte! U LW 310 (L) není integrováno elektrické topné těleso. novinka LW 251 LW 310 (čisté rozměry výrobku bez připojení a ovládacího panelu) 795 x 1258 x 1887 M T T Součástí dodávky TČ Součástí dodávky TČ LW 180H (čisté rozměry výrobku bez připojení a ovládacího panelu) 795 x 1050 x

22 Solární tepelné čerpadlo pro vnitřní instalaci s vestavěným regulátorem a hydraulikou pro maximální výstupní teplotu topné vody do + 60 C a minimální teplotu okolního vzduchu do - 20 C. LW 90 Solar (čisté rozměry výrobku bez připojení a ovládacího panelu) 846 x 746 x 1523 Jsou vybavena všemi pojistnými orgány a plněna bezchlorovým chladivem R407C. V přístrojích je vestavěn regulátor tepelného čerpadla a topení LUXTRONIK 2.0, vzduchové kanály jsou příslušenství nutné pro provoz a musí být podle konkrétní instalace objednány jako zvláštní příslušenství viz. str. 56. Tepelné čerpadlo LW 90 Solar je vybaveno elektrickým topným tělesem (6 kw) pro podporu vytápění a ohřevu vody v monoenergetickém provozu. Tepelné čerpadlo vybaveno elektronickým spouštěčem chodu pro omezení rozběhového proudu. Napájecí napětí/ frekvence: 3~PE 400 V/ 50 Hz. Součástí dodávky všech tepelných čerpadel je čidlo venkovní teploty. LW 90 Solar tvoří ideální propojení mezi solárním systémem a tepelným čerpadlem vzduch/voda a zajišťuje prakticky využití každého slunečního paprsku. Využití solární energie probíhá v běžných případech v teplotních spádech, které se přímo využívají v solárních zásobnících. To znamená, že při vysokém slunečním svitu se vysoké teploty využívají pro ohřev teplé užitkové vody a při nižších osvitech pro solární podporu vytápění. Pro rozšíření provozního rozsahu solárního systému je možné pomocí solárního tepelného čerpadla pracovat i pod běžnou využitelnou solární teplotou. Sluneční zisk se pak využívá přímo přes tepelné čerpadlo. Přepínání solárního okruhu mezi nabíjením zásobníku a mezi vstupem okruhu do tepelného čerpadla probíhá automaticky pomocí regulace tepelného čerpadla LUXTRONIK 2.0 respektivě komfortní desky LUX 2.0-COM (nutné příslušenství) a respektuje provozní rozsahy použitých komponentů. Tepelné čerpadlo vzduch/voda pro vnitřní instalaci Tepelný výkon Topný faktor Hmotnost bez DPH při A2/W35 A2/W35 [kw] [-] [kg] [Kč] LW 90 Solar ,8 3, ,- Všechny údaje podle EN RSG 700 nebo WSG 700 WD 700 VR 700 LKGK 700 RSG 700 nebo WSG 700 vedení vzduchu VR 700 GA 700 LKGL 700 LKB 700 LW 90 Solar 20

23 Solární tepelné čerpadlo pro vnitřní instalaci s vestavěným regulátorem a hydraulikou Návrh příslušenství (nutné pro funkci) pro monoenergetické standardní zapojení s multifunkčním zásobníkem. Další příslušenství od strany 51. Tepelné čerpadlo LW 90 Solar Příslušenství [Kč] Multifunkční zásobník MFS 830S ,- Čidlo pro směšovaný okruh FSW ,- Přepínací ventil USV 1" ,- Instalační příslušenství IPKL 1" ,- Vzduchový kanál přímý, dlouhý LKGL ,- Vzduchový kanál přímý, krátký LKGK ,- Vzduchové koleno LKB ,- Průchod zdí WD x 2.990,- Sada pro připojení na TČ GA ,- Zakončovací rám VR x 1.190,- Ochranná povětrnostní mřížka 1) WSG x 3.990,- Ochranná protidešťová mřížka RSG x 2.750,- 2 solární čidla FSS ,- Přepínací ventil pro solární okruh UVS 1" ,- Termostatický směšovací ventil pro sol. okruh BWM ,- 1) nutná při instalaci nad úrovní terénu LW 90 Solar (čisté rozměry výrobku bez připojení a ovládacího panelu) 846 x 746 x 1523 Možnost (není obsaženo v celkové ceně) Příslušné poplatky související s uvedením do provozu a zárukou viz. Všeobecné obchodní a dodací podmínky. M T T Součástí dodávky TČ 21

24 vzduch/voda pro venkovní instalaci, příslušenství a návrh příslušenství LW 101A 1774 x 848 x 1353 LW 121A 1943 x 746 x 1523 novinky LW 71A LW 81A 650 x 650 x 1270 S lehkostí proti povětrnostním vlivům vzduch/voda pro venkovní instalace jsou nyní ve vysoce kvalitním provedení eloxovaného hliníku. To nabízí současně hned 3 výhody: hliník je lehčí. Zesílená povrchová úprava díky eloxování zajišťuje velmi dobrou ochranu proti korozi. Mimoto jsou výrobky díky povrchové úpravě pomocí práškové barvy ještě opticky elegantnější. pro maximální výstupní teplotu topné vody do + 60 C a minimální teplotu okolního vzduchu do - 20 C. Přístroje jsou v provedení odolném povětrnostním vlivům, jsou vybavena všemi pojistnými orgány a plněna bezchlorovým chladivem pro LW 71A, LW 81A a LW 310 A chladivem R404A, pro LW 101A, LW 121A, LW 140A, LW 180A a LW 251A chladivem R407C. Regulátor tepelného čerpadla a topení LUXTRONIK 2.0 a řídící kabel je nutné objednat jako nutné funkční příslušenství. Všechna tepelná čerpadla od LW 71A jsou vybavena elektrickým topným tělesem (LW 71A až LW 81A - 6 kw, LW 101A až LW 180A, LW 251A - 9 kw) pro podporu vytápění a ohřevu vody v monoenergetickém provozu. Pro LW 310A je nutné objednat topná tělesa jako funkční příslušenství. LW 71A až LW 310A jsou vybavena elektronickým spouštěčem chodu pro omezení rozběhového proudu. Napájecí napětí/ frekvence: 3~PE 400V/50 Hz; čidlo venkovní teploty je součástí dodávky regulátoru tepelného čerpadla! Pozor! LW 101A až LW 310A jsou dodávána ve dvou balících jednotkách! vzduch/voda venkovní instalace Základní výrobek bez regulátoru Tepelný výkon Topný faktor Hmotnost bez DPH při A2/W35 při A2/W35 [kw] [-] [kg] [Kč] LW 71A ,0 3, ,- LW 81A ,1 3, ,- LW 101A ,5 3, ,- LW 121A ,8 3, ,- LW 140A ,8 3, ,- tepelná čerpadla s 2 kompresory LW 180A ,2 (9,5) 1) 3,6 (3,7) 1) ,- LW 251A ,5 (13,2) 1) 3,6 (3,7) 1) ,- LW 310A ,0 (17,0) 1) 3,5 (3,6) 1) ,- Všechny údaje podle EN ) Provoz s 1 kompresorem Příslušenství Hydraulická věž naleznete na straně 30. LUXTRONIK 2.0 regulátor tepelného čerpadla a topení STL 20 Řídící kabel Nutné funkční příslušenství Luxtronik 2.0 regulátor tepelného čerpadla a topení pro nástěnnou montáž. Regulátor tepelného čerpadla s ekvitermní regulací pro monovalentní, bivalentní a monovalentní zapojení tepelných čerpadel. Délka [m] Hmotnost [kg] bez DPH [Kč] LUX ,- Řídící kabel, pro propojení mezi tepelným čerpadlem a jeho regulátorem s kódovanými konektory STL m ,- STL m ,- STL m ,- STL m ,- STL m ,- STL m ,- STL m ,- 22

25 vzduch/voda zur Innenaufstellung mit integriertem pro venkovní Regler instalaci und integrierter a návrh příslušenství Hydraulik Návrh příslušenství pro monoenergetické standardní zapojení s přípravou teplé vody. Další příslušenství od strany 51. Tepelné čerpadlo LW 71A LW 81A Příslušenství [Kč] [Kč] Hydraulická věž HT , ,- Řídící kabel STL , ,- Instalační příslušenství pro venkovní instalaci IPA 1" , ,- Délka řídícího kabelu 20 m. Další délky naleznete v levé tabulce. Délka teplovodu 15 m. Další délky naleznete na straně 54. Možnost (není obsaženo v celkové ceně) Příslušné poplatky související s uvedením do provozu a zárukou viz. Všeobecné obchodní a dodací podmínky. Návrh příslušenství pro monoenergetické standardní zapojení s přípravou teplé vody. Další příslušenství od strany 51 Tepelné čerpadlo LW 101A LW 121A LW 140A LW 180A LW 251A LW 310A Příslušenství [Kč] [Kč] [Kč] [Kč] [Kč] [Kč] Regulátor tepelného čerpadla LUX , ,- Řídící kabel STL , , , , , ,- Oddělovací taktovací zásobník TPS , ,- Topné těleso topení EHZ x4.790,- Instalační příslušenství pro venkovní instalaci IPA 1" , , Instalační příslušenství pro venkovní instalaci IPA 5 /4" , , ,- - Instalační příslušenství pro venkovní instalaci IPA 6 /4" ,- Kompaktní rozdělovač KVHW-V 5 /4" ,- dodávka stavby Zásobník na teplou vodu 400 l WWS ,- - Zásobník na teplou vodu 500 l WWS ,- Topné těleso ohřev vody EHZI 45F ,- Hydraulická věž HT , , , ,- - - Délka řídícího kabelu 20 m. Další délky naleznete v levé tabulce. Délka teplovodu 15 m. Další délky naleznete na straně 54. novinky LW 140A / LW 180A 1931 x 1050 x 1780 Možnost (není obsaženo v celkové ceně) Příslušné poplatky související s uvedením do provozu a zárukou viz. Všeobecné obchodní a dodací podmínky. LW 251A 1779 x 1258 x 1817 LW 310A 1779 x 1258 x

26 vzduch/voda pro venkovní instalaci, příslušenství a návrh příslušenství novinky LW 71A LW 81A 650 x 650 x 1270 Návrh příslušenství pro monoenergetické standardní zapojení s multifunkčním zásobníkem. Další příslušenství od strany 51. Tepelné čerpadlo LW 71A LW 81A Příslušenství [Kč] [Kč] Regulátor tepelného čerpadla LUX , ,- Multifunkční zásobník MFS 830 S , ,- Čidlo pro směšovaný okruh FSW ,- 690,- Přepínací ventil USV 1" , ,- Řídící kabel STL , ,- Instalační příslušenství pro venkovní instalaci IPA 1" , ,- Délka řídícího kabelu 20 m. Další délky naleznete v levé tabulce. Délka teplovodu 15 m. Další délky naleznete na straně 54. Možnost (není obsaženo v celkové ceně) Příslušné poplatky související s uvedením do provozu a zárukou viz. Všeobecné obchodní a dodací podmínky. LW 101A 1774 x 848 x 1353 LW 121A 1943 x 746 x 1523 LUXTRONIK 2.0 regulátor tepelného čerpadla a topení Součástí dodávky TČ 24
