1 Plynové nástenné kondenzačné kotly Ing.Peter Heyder Strana 1 Viessmann, s.r.o.

2 VITODENS Nové príslušenstvo 100-W 111-W 200-W 222-W 222-F 242-F Nová regulácia 300-W 333-F 343-F Seite 2

3 Prednosti nástenných kondenzačných plynových kotlov VIESSMANN Vykurovacia plocha Inox Radial- VITODENS Vlastný vývoj know-how a výroba v Allendorfe Vysoký prenos tepla a laminárne prúdenie vďaka presne definovaným medzerám Minimálne nároky na údržbu vďaka prenosu tepla v jedinom priechode spalín Samočistiaci efekt vďaka hladkému povrchu nerezovej ocele a súbežnému prúdeniu spalín a kondenzátu Vysoká odolnosť proti korózii vďaka vysoko kvalitnej nerezovej ocele a veľkej hrúbke steny Seite 3

4 Prednosti nástenných kondenzačných plynových kotlov VIESSMANN Vykurovacia plocha Inox Radial- VITODENS š Spaliny Výstupná voda h < 57 C Laminárne prúdenie spalín dochladením pomocou presne definovaných medzier *1 Pri jedinom priechode spalín dochádza odvodu tepla i kondenzácii vodných pár! 900 C Vratná voda Heizw. <70 C *1 - detail Rosný bod < 57 C Kondenzát Veľmi nízke zaťaženie vďaka veľkým teplovýmenným plochám s dobrým vychladzovaním vykurovacou vodou Seite 4

5 Prednosti nástenných kondenzačných plynových kotlov VIESSMANN Sálavý cylindrický horák Matrix- VITODENS 2xx-W/F Vlastný vývoj a výroba pre celý rozsah výkonov od 3,2 do 150 kw S radiálnym sálaním tepla: nie je potrebné chladenie vodou prednej a zadnej steny spaľovacej komory Kompaktné rozmery, nízka hmotnosť S povrchom MatriX z tkaniva z nehrdzavejúcej oceľe : vhodný pre široký rozsah výkonu (od žíhania po modrý plameň) Modulačný rozsah do 1:7 Nízke emisie: Trieda NOx- 5 NOx < 46 mg/kwh CO < 55 mg/kwh Seite 5

6 Prednosti nástenných kondenzačných plynových kotlov VIESSMANN Sálavý polguľový horák Matrix- VITODENS 3xx-W/F Vlastný vývoj a výroba Veľký modulačný rozsah 1:10 Výkonové rady: 1,9 až 35 kw Sálavý prenos tepla vodou chladené predné a zadné steny spaľovacej komory Nízke emise škodlivín: NOx < 40 mg/kwh CO < 50 mg / kwh Seite 6

7 Seite 7 Závesné plynové kondenzačné kotly VITODENS 100-W/111-W Účinný, spoľahlivý, cenovo atraktivný

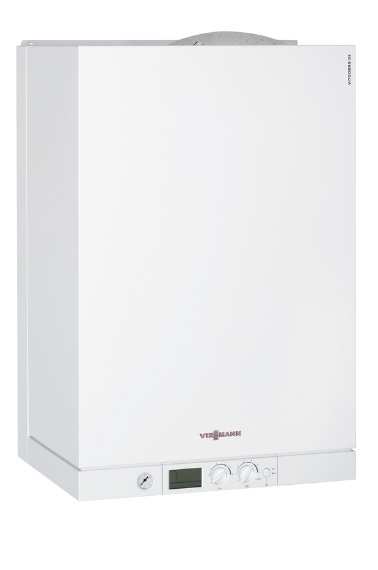

8 VITODENS 100-W/111-W VITODENS 100-W Vykurovací kotol Typ B1HA (HE-Pumpe) od 6,5 do 35 kw Kombinovaný kotol Typ B1KA (HE-Pumpe) od 6,5 do 35 kw VITODENS 111-W Kotol s integ. zásobníkom Typ B1LB (HE-Pumpe) Objem zásobníka 46 l od 6,5 do 35 kw Seite 8

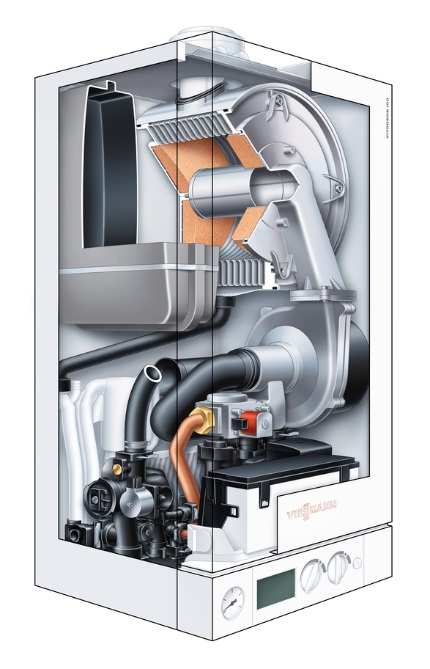

9 VITODENS 100-W Znaky produktu B1HA Výkony 8,8 35 kw 6,5 26 kw 6,5 19 kw kw Normovaný stupeň využitia 98 % (H s ) /109 % (H i ) Modulačný rozsah do 1:4 (do 1:6 od 2016) Matrix-Cylindrický horák Inox-Radial-spalinový výmenník z nerezu Integrované HEP čerpadlo 38 db(a) Expanzná nádoba 8 l Regulácia na konštantnú (alebo ekvitermickú) teplotou (Vitotrol OT, UTDB + vonkajší snímač) Rozmery (V x Š x H): 700 x 400 x 350 Seite 9

10 VITODENS 111-W Znaky produktu B1LB Výkony 8,8 35 kw 6,5 26 kw 6,5 19 kw kw Normovaný stupeň využitia 98 % (H s ) /109 % (H i ) Modulačný rozsah do 1:4 (1:6 od 2016) Matrix-Cylindrický horák Inox-Radial-spalinový výmenník z nerezu Integrované HEP čerpadlo Expanzná nádoba 8 l Integrovaný nerezový 46 l zásobník Regulácia na konštantnú (alebo ekvitermickú) teplotou (Vitotrol OT, UTDB + vonkajší snímač) Rozmery (V x Š x H): 700 x 400 x 350 Seite 10

11 VITODENS 100-W Vitotrol 100 UTDB Konštantná regulácia s izbovým termostatom UTDB/UTDB-RF2 a RT Vitotrol 100 OT Vonkajší snímač teploty ako príslušenstvo. Vitotrol 100 RT Seite 11

12 Vitodens 100-W/111-W Nové príslušenstvo pre zmiešavaný okruh (10/2015) Rozširovacia sada OpenTherm OpenTherm Sample vzor OpenTherm Snímač anuloidu Možnosti pripojenia: Snímač vyk. okruhu : 1 Čerpadlá: 2 3-cestný ventil: 1 Izbový termostat: 2 (OpenTherm1) Snímač pre HVDT:1 Čerpadlo Čerpadlo Snímač výstupnej teploty pre zmiešavaný okruh ISH Checkup VWA 2015 Vorlage

13 Vitodens 100-W/111-W (od 2016) Popis produktu Výkon 5,5 35 kw 4,7 19 kw 4,7 26 kw kw Typ B1HB / B1KB Dotykové ovládanie Typ B1LB Modulačný rozsah 1:6 LCD- dotykový displej a možnosť internetového prepojenia Príslušenstvo pre 1 zmiešavaný okruh ISH Checkup VWA 2015 Vorlage

14 Seite 14 Závesné plynové kondenzačné kotly VITODENS 200-W/222-W/222-F/242-F

15 VITODENS 200-W/222-W/222-F/242-F VITODENS 200-W Vykurovací kotol Typ B2HA (HE-Pumpe) od 3,2 do 35 kw od 12 do 150 kw (bez integrovaného čerpadla) Kombinovaný kotol Typ B2KA (HE-Pumpe) od 5,2 do 35 kw VITODENS 222-W Kotol s integ. zásobníkom Typ B2LA (HE-Pumpe) Objem zásobníka 46 l od 3,2 do 35 kw Seite 15

16 VITODENS 200-W/222-W/222-F/242-F VITODENS 222-F Vykurovací kotol Typ B2TA (HE-Pumpe) od 3,2 do 35 kw S nabíjacím zásobníkom 100 l Vykurovací kotol Typ B2SA (HE-Pumpe) od 3,2 do 26 kw S vnútorne ohrievaným zásobníkom 130 l VITODENS 242-F Vykurovací kotol Typ B2UA (HE-Pumpe) od 3,2 do 26 kw S nabíjacím zásobníkom 170 l a solárnou podporou Seite 16

17 VITODENS 200-W do 35 kw Znaky produktu B2HA Výkony 5,2 35 kw 5,2 26 kw 3,2 19 kw 3,2 13 kw kw Normovaný stupeň využitia 98 % (H s ) /109 % (H i ) Modulačný rozsah do 1:7 (do 1:8 od 2016) Matrix-Cylindrický horák Inox-Radial-spalinový výmenník z nerezu Regulácia spaľovania Lambda Pro Control Integrované HEP čerpadlo Expanzná nádoba 10 l Ekvitermická regulácia Vitotronic 200 alebo regulácia na konštantnú teplotu Vitotronic 100 Rozmery (V x Š x H): 850 x 450 x 360 Seite 17

18 Aplikácie s Vitotronic 200 (HO1B) Vitotrol 200A/RF Vitotrol 200A/RF SM1 AM1 Rozširovacia sada zmiešavača Seite 18

19 Aplikácie s Vitotronic 200 (HO1B) Okruh VZT Vitotrol 300A/RF EA1 SM1 H1 Rozširovacia sada zmiešavača Seite 19

20 Seite 20 Závesné plynové kondenzačné kotly VITODENS 200-W do 35 kw

21 VITODENS 242-F Znaky produktu B2SA Výkony 3,2 13 kw 3,2 19 kw 5,2 26 kw kw Normovaný stupeň využitia 98 % (H s ) /109 % (H i ) Modulačný rozsah do 1:7 (1:8 od 2016) Matrix-Cylindrický horák Inox-Radial-spalinový výmenník z nerezu Integrované HEP čerpadlo + solárne čerpadlo Regulácia spaľovania Lambda Pro Control Expanzná nádoba 12 l 170 l solárny nabíjací zásobník (smaltovaný) Ekvitermická regulácia Vitotronic solárny modul SM1 a solárna čerpadlová skupina Poistný ventil pre solárny a vyk. systém Rozmery (V x Š x H): 1875 x 600 x 595 Seite 21

22 Príslušenstvo pre kotly Vitodens 222-F a 242-F Univerzálny paralelný adaptér Pripájacia sada cirkulačného čerpadla Seite 22 Pripájacia sada expanznej nádoby (len pre 222-F)

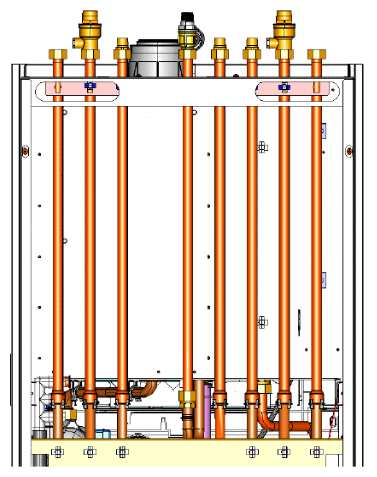

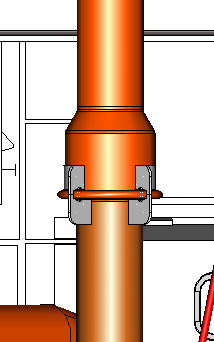

23 Príslušenstvo pre kotly Vitodens 222-F a 242-F Multi-konektorový systém pre rýchlu a bezpečnú montáž: Pripájacie varianty: hore dole do strany vpravo/vľavo na omietku / pod omietku Seite 23

24 Príslušenstvo pre kotly Vitodens 222-F a 242-F Montážna sada pre 2 vykurovacie okruhy Vitodens 222-F / 333-F Vitodens 242-F = + Seite 24

25 Príslušenstvo pre kotly Vitodens 222-F a 242-F Montážna sada na omietku a pod omietku pre 2 vykurovacie okruhy Seite 25

26 Príslušenstvo pre kotly Vitodens 200-W, 222-F a 242-F Montážna sada na omietku a pod omietku pre 2 vykurovacie okruhy + poistný ventil + expanzná nádoba montážna sada so zmiešavačom Seite 26

27 Seite 27 Závesné plynové kondenzačné kotly Aplikácie s Vitotronic 200 (HO1B) F AM1 Integrovaný modul SM1 Vitotrol 200A Vitotrol 200A

28 Diaľkové monitorovanie a ovládanie kotla cez Vitotrol App Vitodata - Server DSL- Router IP-Gateway Vitocom 100 LAN1 Seite 28

29 Charakterisktika Ovládanie až 3 vykurovacích okruhov Jednoduché ovládanie pre zákazníka identické s funkciami termostatu Vitotrol 300 Použitie: Smartphones/Pads (App, iphone, ipad, Android-Smartphone/Pad) Možnosť monitorovania a riadenia vykurovania z domu aj mimo domu Hlásenia prichádzajú ako Možnosť pravideľnej aktualizácie (Software Update) Možnosť rozšírenia zákazníckeho komfortu o ďalšie služby ako: hlásenie porúch a indikácie údržby priamo montážnej alebo servisnej firme cez DSL prípadne LAN. Možnosť pripojenia na regulácie Vitotronic cez Ethernet na DSL-Router. Konfigurácia DSL-Router sa zrealizuje po pripojení automaticky Seite 29

30 VITODENS 200-W 45kW Jeden z najmenších a najľachších nástenných kondenzačných kotlov na trhu vo výkonoch kw Seite 30

31 VITODENS 200-W 45kW Znaky produktu B2HA Výkony kw kw kw kw kw kw kw Normovaný stupeň využitia 98 % (H s ) /109 % (H i ) Modulačný rozsah do 1:5 Matrix-Cylindrický horák Inox-Radial-spalinový výmenník z nerezu Regulácia spaľovania Lambda Pro Control Ekvitermická regulácia Vitotronic 200 alebo regulácia na konštantnú teplotu Vitotronic 100 Prevádzkový tlak 4 bar (do 100 kw) a 6 bar (125 a 150 kw) Rozmery (V x Š x H): 850/900 x 480/600 x 380/530/690 Seite 31

32 VITODENS 200-W KASKÁDA KOTLOV 90 až 900 kw Radová kaskáda Radová kaskáda rohová Výkon: až 900kW Modulsystem, volitelné rozšírenie pre 1 alebo 2 moduly zariadenia Možnosť zapojiť až 8 zariadení Hydraulická kaskáda separátne pripojiteľná Podstavený samonosný montážny rám V spojení kaskádovou reguláciou Vitotronic 300-K (Typ MW2B) Pre radovú a blokovú inštaláciu Bloková kaskáda Seite 32

33 Seite 33 Závesné plynové kondenzačné kotly NOVÝ VITODENS 300-W/333-F/343-F

34 Nový Vitodens 300-W/333-F/343-F s farebným-touch displejom ( ) Znaky produktu B3HB Výkony 1,9 11 kw 1,9 19 kw 4,0 26 kw 4,0 35 kw kw Normovaný stupeň využitia 98 % (H s ) /109 % (H i ) Modulačný rozsah do 1:10 Matrix- Polguľový horák Inox-Radial-spalinový výmenník z nerezu Regulácia spaľovania Lambda Pro Control Integrované HEP čerpadlo Prevádzka bez minimálneho prietoku Nové: Farebný-dotykový displej s asistentom uvedenia do prevádzky a energetickým managmentom Nové: Integrové LAN rozhranie Nové: Regulácia otáčok čerpadla na základe prietoku Seite 34

35 NOVÝ VITODENS 333-F Znaky produktu B3TB Výkony 1,9 11 kw 1,9 19kW 4,0 26 kw kw Normovaný stupeň využitia 98 % (H s ) /109 % (H i ) Modulačný rozsah do 1:10 Matrix-Polguľový horák Inox-Radial-spalinový výmenník z nerezu Integrované HEP čerpadlo Regulácia spaľovania Lambda Pro Control Expanzná nádoba 12 l + možnosť integrácie 4 l nádoby pre TÚV a cirkulačného čerpadla Vodou chladená predná a zadná stena Nové: Integrové LAN rozhranie 100l zásobník nabíjaný cez výmenník (nerez) Ekvitermická regulácia Vitotronic 200 (HO1C) Rozmery (V x Š x H): 1425 x 600 x 595 Seite 35

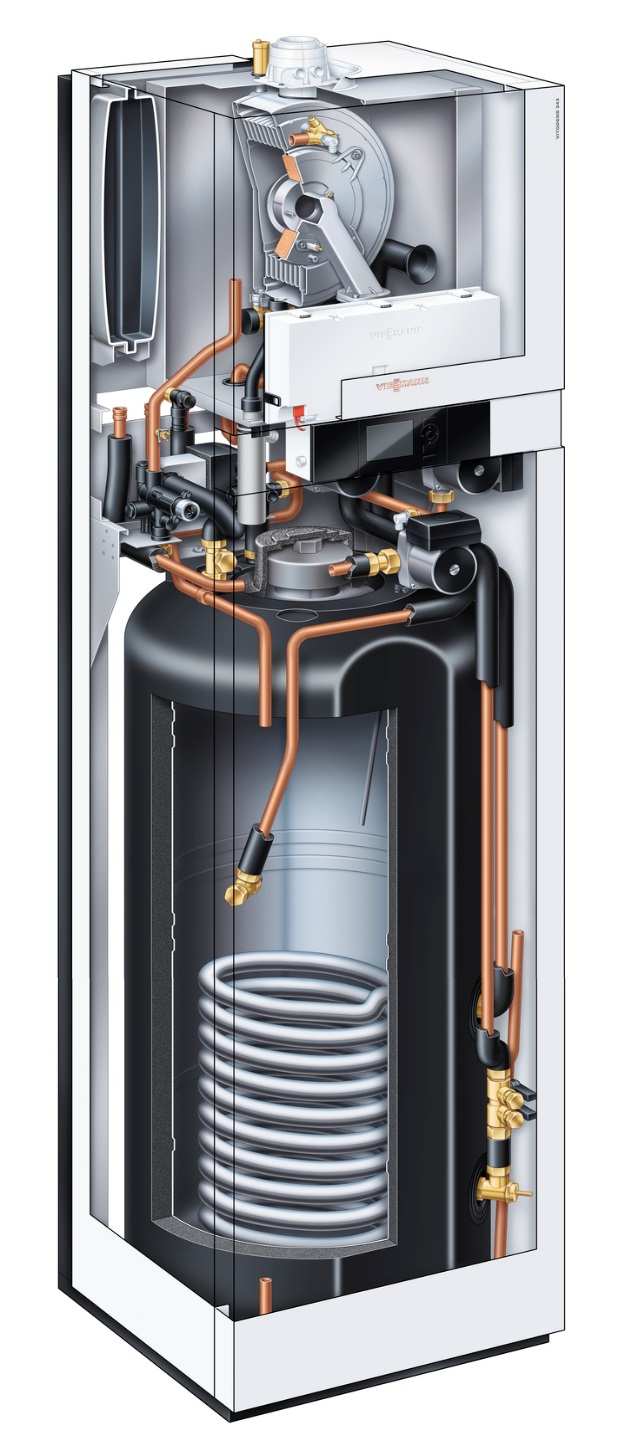

36 NOVÝ VITODENS 343-F Znaky produktu B3UB Výkony 1,9 11 kw 1,9 19kW kw Normovaný stupeň využitia 98 % (H s ) /109 % (H i ) Modulačný rozsah do 1:10 Matrix-Polguľový horák Inox-Radial-spalinový výmenník z nerezu Integrované HEP čerpadlo + solárne čerpadlo Regulácia spaľovania Lambda Pro Control Expanzná nádoba 12 l + možnosť integrácie cirkulačného čerpadla Vodou chladená predná a zadná stena Nové: Integrové LAN rozhranie 220l solárny nabíjancí zásobník (nerez) Ekvitermická regulácia Vitotronic 200 (HO1C) + solárny modul SM1 Rozmery (V x Š x H): 2075 x 600 x 595 Seite 36

37 Checkup-TD_2015, GWG Seite 37 04/2015 Závesné plynové kondenzačné kotly Vitotronic 200, Typ HO2B / 5 Farebný-Touch-Display

38 VITODENS 300-W/333-F/343-F Úspory energie s novým energetickým managmentom USP Vizualizácia: - Spotreba plynu a elektrickej energie - Solárna bilancia - Úroveň nabitia zásobníka - Zobrazenie dát ako denné, týždenné, mesačné alebo ročné hodnoty - Funkcia zásobníka TV "Rýchle nabíjanie - Dostupné údaje priamo na farebnom dotykovom displeji, alebo alternatívne prostredníctvom mobilných zariadení PMM-Meeting V1.0 Vorlage

39 VITODENS 300-W/333-F/343-F Internet Inside LAN-Modul pre Vitodens 300 integrovaný LAN-Modul LAN-rozhranie s pripojením k novému Vitodataserveru G3. LAN-púzdro prístupné z vonku,nie je potrebné otváranie zariadenia zaistený,zakodovaný prenos dát (HTTP). Obsluha vykurovacieho zariadenia cez nový Vitotrol Plus App. Optimalizovaný Powerline-Adapter pre spojenie medzi Vitodensom und Routerom v dodávke Jednoduche zavedenie internerového pripojenia cez Vitotronic 200, HO2B. Checkup-TD_2015, GWG Seite 39 04/2015

40 Vitodens 300-W / 333-F / 343-F Možnosť pripojenia na internet Aktuálne LON-Modul LON LAN Vitocom 100 LAN1 Router Internet ios / Android/ Integrované LAN- rozhranie od 2015 LAN-Modul LAN Úspora koncového užívateľa ~ 200 Nový Vitodata Server G3 Dynamické IP- Adresovanie Router Internet Android iphone ios / Android/ Android iphone ISH Checkup VWA 2015 Vorlage

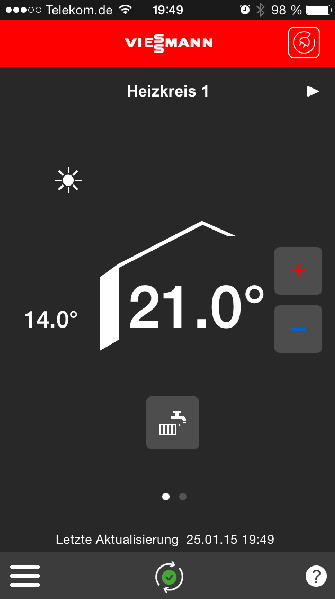

41 Vitodens 300-W/333-F/343-F Internet Inside Vitotrol Plus App Funkčné rozšírenie Základné funkcie ovládania kotlového okruhu prístup na prevádzkový program zmena parametrov časový a prázdninový program aktuálne hlásenia história hlásení Checkup-TD_2015, GWG Seite 41 04/2015

42 Vitodens 300-W/333-F/343-F Internet Inside Vitotrol Plus App funkčné rozšírenie Vitodens 300-W energetický cockpit status komponentov produkcia tepla stav zásobníku solárny systém Prístup k dátam spotreba plynu spotreba elektrickej energie výnos solaru Checkup-TD_2015, GWG Seite 42 04/2015

43 Vitodens 300-W/333-F/343-F Internet Inside Vitotrol Plus App zjednodušené uvedenie do prevádzky Umožnenie internetovej komunikácie s reguláciou QR Code podpora Číta dáta zariadenia zo štítka Vyššia bezpečnosť využitím Výrobných dát (výrobné číslo) a ID (heslo zariadenia) Registrácia užívateľa a zariadenia prostredníctvom Vitotrol Plus App Checkup-TD_2015, GWG Seite 43 04/2015

44 VITODENS 300-W/333-F/343-F Nové integrované čerpadlo Zbytková dopravná výška. V Použitelné len pre zariadenia s priamo pripojeným vykurovacím okruhom Optimálne riadeniečerpadla vykurovacieho systému podľa momentálnych potrieb Úspora nákladov na energie redukovaním výstupnej teploty a otáčok čerpadla Pokles vibrácii vplyvom prúdenia pomocou prispôsobenia výkonu čerpadla podľa užívateľských požiadaviek Zaznamenávanie aktuálnych dát cez ultrazvukový snímač prietoku Použiteľné pre všetky zariadenia s uzavretým obehom Druhy funkcie p konštantný alebo p variabilný PMM-Meeting V1.0 Vorlage

45 PMM-Meeting V Seite 45 Závesné plynové kondenzačné kotly Nový Vitodens 300-W/333-F/343-F s farebným-touch displejom rpm

46 Vitodens 300-W / 333-F / 343-F Porovnávanie variant OČ na jednom dni Vonkajšia taplota C WW Otáčky podľa vonkajšej teploty v % Otáčky podľa zvyškovej dopravnej výšky v % Stredná hodnota otáčiek v relevantnom časovom rozsahu od 08:30 do 20:00 hod. Riadenie podľa vonkajšej teploty 37,3 % riadenie čerpadla je stále zbytočne vysoké. Riadenie diferenčným tlakom 11,7 % riadenie čerpadla vychádzajúce z aktuálnej spotreby. Checkup-TD_2015, GWG 04/2015 Seite 46

47 VITODENS 300-W/333-F/343-F Asistent uvedenia do prevádzky Automatická detekcia systémových komponentov Na základe skladby systému dochádza k automatickému nastaveniu kódovania PMM-Meeting V1.0 Vorlage

48 Vitotronic 200, HO2B UDP v 5 krokoch Základné nastavenia IB- Funkcie Komponnentyspoznanie Štruktúra schémy zariadenia Základná konfigurácia Ukončenie prehľad Datum/čas Jazyk Typ budovy Plnenie Odvzdušnenie Zoznam zariadenia s rozpoznanými modulmi a snímačmi Štruktúra schemy zariadenia na úrovni rozpoznaných komponentov Konfiguracia Kotol Vykurovacie okruhy Zásobník, Atď. podľa schémy Prehľad komponentov a zmenených nastavení Checkup-TD_2015, GWG Seite 48 04/2015

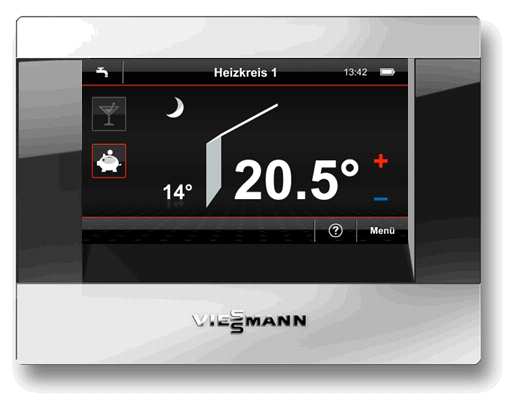

49 Priestorový termostat s farebným-touch Displayom Technické údaje: Bezdrôtový priestorový termostat s farebným Touch-Displayom Vitotrol je možné počas obsluhy vybrať s nástennej konzoly. Držiak má el. nápájanie AC 230 V Možnosť ovládania až 3 vykurovacích okruhov Display má záložný zdroj, ktorý je dobíjaný z nástennej konzoly Záložný zdroj plne nabitý vydrží cca. 1 hodinu mimo konzoly Menu funkcie podobné ako pri 300 A Pri silnom rušení rádiových vĺn je možné pripojiť zosilňovač signálu (príslušenstvo) Bezdrôtový príjmač NIE JE v dodávke kotla Vitodens 300-W Seite 49

50 Seite 50 Závesné plynové kondenzačné kotly SM1 H1 Vitotrol 300A Rozširovacia sada zmiešavača

51 Seite 51 Závesné plynové kondenzačné kotly Aplikácie s Vitotronic 200 (HO1C) 333-F AM1

52 Seite 52 Závesné plynové kondenzačné kotly Aplikácie s Vitotronic 200 (HO2B) F AM1 Integrovaný modul SM1 Vitotrol 200A Vitotrol 200A

53 VITODENS 222-F, 242-F, 33-F, 343-F Vysoký trvalý výkon a trvalo konštantná výstupná teplota vody prostredníctvom elektronickej regulácie výstupnej teploty Inteligentné potlačenie doohrevu pri kotloch so solárnou funkciou Booster funkcia pre ohrev teplej vody Výstupná teplota nastaviteľná od 10 do 63 C Produkt hviezdy podľa EN Dolce Vita NL-číslo Vitodens 343-F, Typ B3UB *** 18 l/min 1,6 Vitodens 333-F, Typ B3TB *** 20 l/min 2,4 Vitodens 222-F, Typ B2SA *** 20 l/min 1,8 Vitodens 242-F, Typ B2UA *** 20 l/min 2,0 Vitodens 222-F, Typ B2TA *** 20 l/min 4,8 Seite 53

54 Odvod spalín a prívod spaľovacieho vzduchu Kotol Vitodens pre prevádzku nezávislú/závislú na vzduchu miestnosti Seite 54

55 Seite 55 Závesné plynové kondenzačné kotly Odvod spalín a prívod spaľovacieho vzduchu prevádzky nezávislé na vzduchu miestnosti
