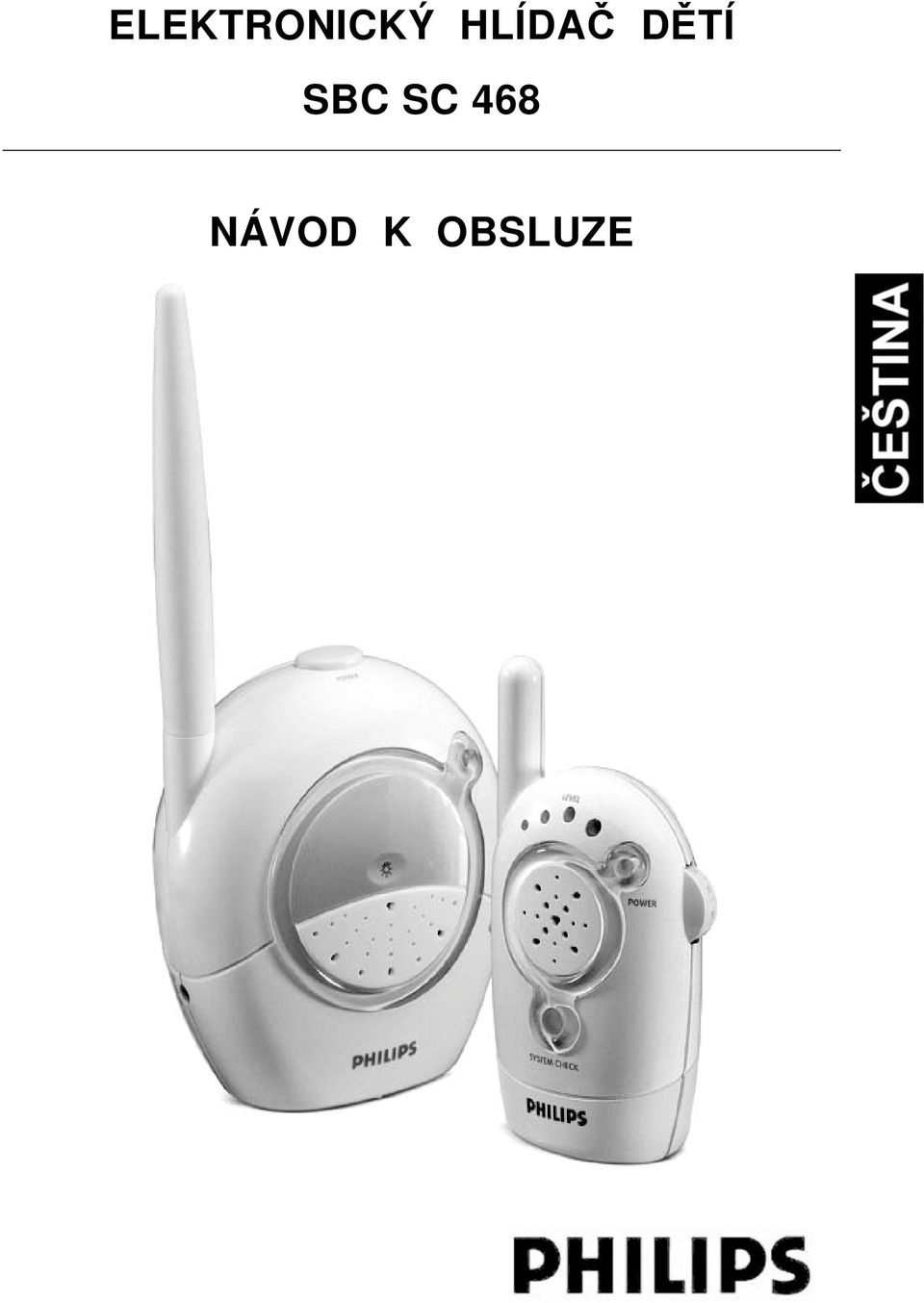

ELEKTRONICKÝ HLÍDAČ DĚTÍ SBC SC 468 NÁVOD K OBSLUZE

Transkript

1 ELEKTRONICKÝ HLÍDAČ DĚTÍ SBC SC 468 NÁVOD K OBSLUZE

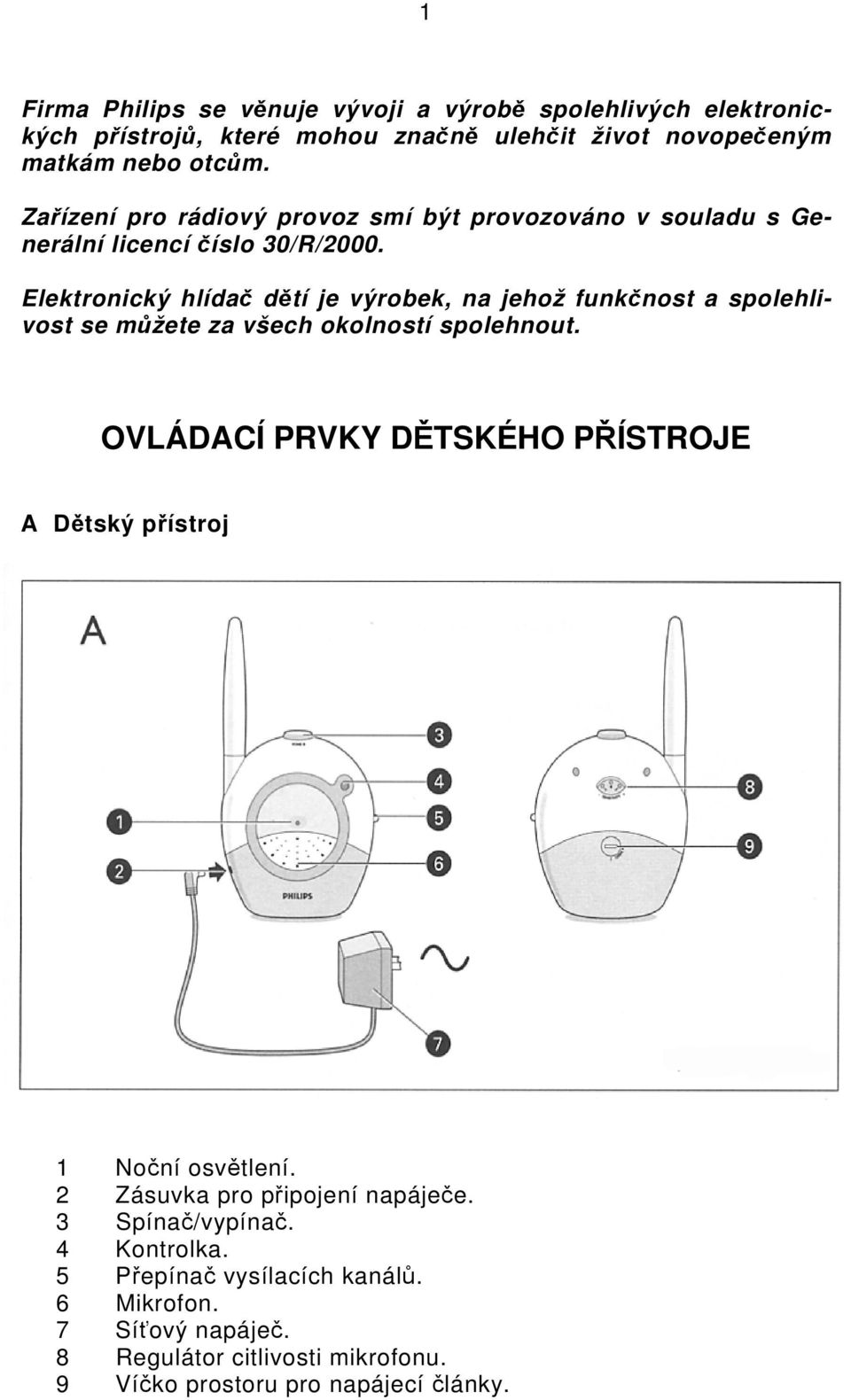

2 1 Firma Philips se věnuje vývoji a výrobě spolehlivých elektronických přístrojů, které mohou značně ulehčit život novopečeným matkám nebo otcům. Zařízení pro rádiový provoz smí být provozováno v souladu s Generální licencí číslo 30/R/2000. Elektronický hlídač dětí je výrobek, na jehož funkčnost a spolehlivost se můžete za všech okolností spolehnout. OVLÁDACÍ PRVKY DĚTSKÉHO PŘÍSTROJE A Dětský přístroj 1 Noční osvětlení. 2 Zásuvka pro připojení napáječe. 3 Spínač/vypínač. 4 Kontrolka. 5 Přepínač vysílacích kanálů. 6 Mikrofon. 7 Síťový napáječ. 8 Regulátor citlivosti mikrofonu. 9 Víčko prostoru pro napájecí články.

3 2 B Rodičovský přístroj 10 Kontrolky hlasitosti přicházejícího zvuku. 11 Přepínač vysílacích kanálů. 12 Systémová kontrolka. 13 Nabíjecí základna. 14 Síťový napáječ. 15 Kontrolka. 16 Spínač/vypínač a regulátor hlasitosti. 17 Reproduktor. 18 Kontrolka nabíjení. 19 Víčko prostoru pro napájecí akumulátorový blok. 20 Zásuvka pro připojení napáječe. 21 Spínač systémové kontroly.

4 3 DŮLEŽITÉ INFORMACE Pročtěte laskavě podrobně následující informace týkající se obsluhy tohoto přístroje a návod uschovejte pro případná pozdější nahlédnutí. Pamatujte na to, že tento přístroj je pouze vaším pomocníkem, který vám pouze pomáhá, ale nemůže nahradit vaší povinnost dbát na řádný dohled nad dítětem. Napájecí kablík musí být mimo dosah dítěte a to ve vzdálenosti nejméně 1 m. Dětský přístroj nestavte nikdy přímo na postýlku nebo do dřevěné ohrádky, v níž se dítě pohybuje. Dětský přístroj nikdy ničím nepřikrývejte. Přístroj vždy čistěte pouze navlhčeným hadříkem. Přístroj nepoužívejte nikdy v blízkosti vody. Tento přístroj pro bezšňůrový přenos není chráněn před vlivem jiných vysílacích zařízení. UVEDENÍ PŘÍSTROJE DO PROVOZU Dětský přístroj a napájecí kablík umístěte tak, aby byl od dítěte vzdálen alespoň 1 metr. Dětský přístroj nestavte nikdy přímo na postýlku nebo do dřevěné ohrádky, v níž se dítě pohybuje. Přepínače vysílacích kanálů musí být u dětského i rodičovského přístroje nastaveny na shodný kanál. Do zásuvky dětského přístroje zasuňte zástrčku napájecího kablíku. Zástrčku napáječe zasuňte do síťové zásuvky. Rodičovský přístroj vzdalte od dětského přístroje. Kdybyste měli oba přístroje blízko u sebe, nastávala by nežádoucí akustická zpětná vazba, která by se projevila pískáním nebo houkáním. Síťový napáječ rodičovského přístroje zasuňte rovněž do zásuvky. Rodičovský přístroj vložte do nabíjecí základny. Rozsvítí se červená kontrolka. Akumulátory v rodičovském přístroji nechte nabíjet asi 14 hodin.

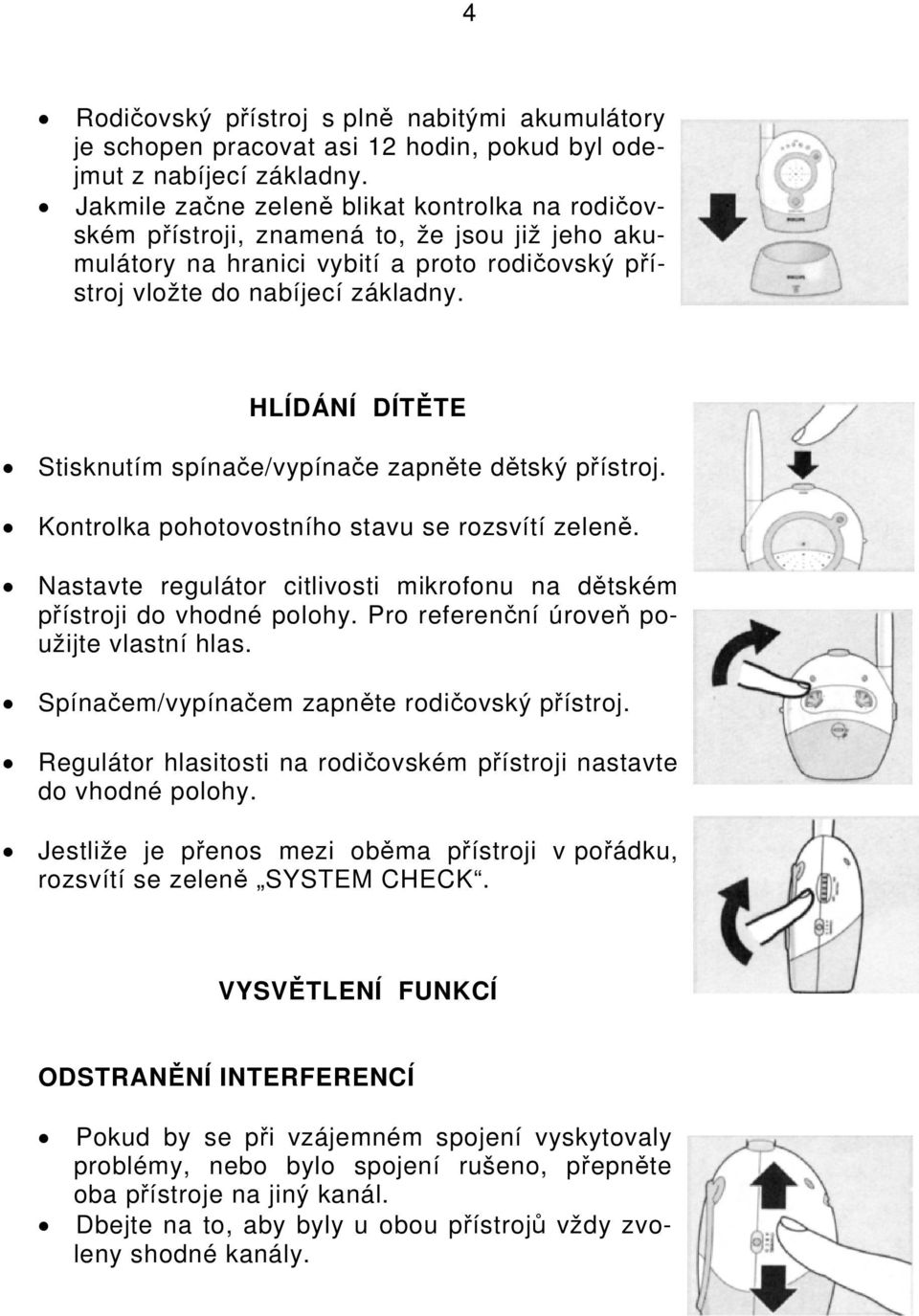

5 4 Rodičovský přístroj s plně nabitými akumulátory je schopen pracovat asi 12 hodin, pokud byl odejmut z nabíjecí základny. Jakmile začne zeleně blikat kontrolka na rodičovském přístroji, znamená to, že jsou již jeho akumulátory na hranici vybití a proto rodičovský přístroj vložte do nabíjecí základny. HLÍDÁNÍ DÍTĚTE Stisknutím spínače/vypínače zapněte dětský přístroj. Kontrolka pohotovostního stavu se rozsvítí zeleně. Nastavte regulátor citlivosti mikrofonu na dětském přístroji do vhodné polohy. Pro referenční úroveň použijte vlastní hlas. Spínačem/vypínačem zapněte rodičovský přístroj. Regulátor hlasitosti na rodičovském přístroji nastavte do vhodné polohy. Jestliže je přenos mezi oběma přístroji v pořádku, rozsvítí se zeleně SYSTEM CHECK. VYSVĚTLENÍ FUNKCÍ ODSTRANĚNÍ INTERFERENCÍ Pokud by se při vzájemném spojení vyskytovaly problémy, nebo bylo spojení rušeno, přepněte oba přístroje na jiný kanál. Dbejte na to, aby byly u obou přístrojů vždy zvoleny shodné kanály.

6 5 TICHÉ MONITOROVÁNÍ Na rodičovském přístroji nastavte regulátorem hlasitosti hlasitost na minimum, ale přístroj nevypněte. Úroveň zvuků, přicházejících z dětského přístroje, pak sledujte pouze na rozsvěcujících se kontrolkách hlasitosti. KONTROLA KONTAKTU OBOU PŘÍSTROJŮ Přesvědčte se, zda kontrolka SYSTEM CHECK trvale zeleně svítí. Pokud by zeleně blikala, znamenalo by to poruchu ve vzájemném spojení. Pokud by bylo po dobu 30 sekund mezi oběma přístroji špatné spojení nebo se vyskytly jiné poruchy, kontrolka by zeleně blikala. V takovém případě se pokuste změnit polohu obou přístrojů (umístěte je například blíže k sobě). AKTIVACE KONTROLY SYSTÉMU Na rodičovském přístroji můžete zapojit kontrolní upozornění tak, že v okamžiku, kdy by byl provoz mezi oběma přístroji nevyhovující, ozve se akustický signál. V základním nastavení z výroby je tento signál deaktivován. Otevřete víčko prostoru pro napájecí články. Přepínač v tomto prostoru přepněte do polohy ON. Víčko opět uzavřete. Kontrolka systému ale bliká i při vypojeném kontrolním upozornění. NOČNÍ OSVĚTLENÍ Noční osvětlení zapnete nebo vypnete tlačítkem nočního osvětlení. Pokud přístroj není připojen do sítě a pracuje pouze s vloženými napájecími články, doporučujeme z úsporných důvodů noční osvětlení nepoužívat.

7 6 DOSAH AŽ 200 m VE VOLNÉM PROSTORU Přístroje jsou schopny pracovat i když jsou od sebe vzdáleny 200 m (ve volném prostoru). Volný prostor znamená, že mezi oběma přístroji nejsou žádné překážky, které by bránily průchodu signálu (například zdi, stropy, velké objekty, případně sklo). V případě překážek se tato vzdálenost zmenšuje. PROVOZ DĚTSKÉHO PŘÍSTROJE Z NAPÁJECÍCH ČLÁNKŮ Pomocí mince otevře prostor pro napájecí články. Vložte čtyři články typu AA (tužkové) a dbejte na jejich správné pólování, které je tam vyznačeno. Napájecí články nejsou součástí dodávky. Z důvodu větší kapacity doporučujeme používat alkalické články. Víčko opět uzavřete. Pokud začne červeně blikat kontrolka, jsou články na hranici vyčerpání. Nové články umožní provoz po dobu asi 30 hodin. VÝMĚNA AKUMULÁTORŮ V RODIČOVSKÉM PŘÍSTROJI Otevřte prostor pro akumulátory. Odpojte akumulátorový blok a vyjměte jej. Pozorně připojte nový akumulátorový blok a vložte ho do jeho prostoru. Víčko prostoru pro akumulátory uzavřete. Pokud byste přístroj delší dobu nepoužívali, akumulátorový blok z něj vyjměte. POKYNY PRO POUŽITÍ NAPÁJECÍCH ČLÁNKŮ Nesměšujte staré napájecí články s novými. Pokud přístroj delší dobu nepoužíváte, napájecí články z něj vyjměte. Vyčerpané napájecí články odevzdávejte do sběren k tomu určených.

8 7 TECHNICKÉ ÚDAJE Akumulátorový blok (NiMH) je dodáván s přístrojem. Napájecí články AA (tužkové) pro dětský přístroj (nejsou dodávány s přístrojem). Síťové napáječe 230 V/ 9 V, 200 ma (2 ks) (jsou dodávány s přístrojem). Používejte výhradně dodané síťové napáječe dodávané s přístrojem. Akumulátorový blok 4,8 V/ 700 mah pro rodičovský přístroj (je dodáván s přístrojem). Dosah až 200 m ve volném prostoru. Provozní teplota 10 až 40 C. Kontinuální komunikace zajišťuje bezporuchový přenos a vytváří podmínky pro kvalitní spojení mezi oběma přístroji. PRAKTICKÉ RADY Příznak: Kontrolka pohotovostního stavu nesvítí: Ozývá se pískání nebo houkání: Akumulátory v rodičovském přístroji nelze nabít: V rodičovském přístroji není zvuk: Kontrolka pohotovosti bliká: Nepracuje vzájemná komunikace: Kontrolka bliká: Rušení nebo špatný příjem: Kontrolka systému červeně bliká: Možná příčina: Přístroj nebyl zapojen. Napájecí články vyčerpané. Síťový napáječ není připojen. Přístroje jsou příliš blízko u sebe. Zmenšete hlasitost. Síťový napáječ nebyl připojen do sítě. Vadný akumulátorový blok. Nebyla nastavena správná hlasitost odposlechu. Napájecí zdroje jsou vyčerpané. Špatně nastavená reprodukční hlasitost. Napájecí články jsou již na hranici vyčerpání. Změňte nastavení kanálu. Změňte polohu přístrojů (vzájemně je přibližte).

9 Prohlášení o shodě rádiového zařízení s ustanoveními nařízení vlády č. 426/2000 Sb., kterým se stanoví technické požadavky na rádiová a na telekomunikační koncová zařízení. Dovozce: Philips Česká republika s s.r.o. Divize spotřební elektroniky Šafránkova 1 Praha IČO: tímto prohlašuje, že výrobek druh, kód: 5562 typové označení: SBC SC 468/00 Baby-sitter-hlídání dětí specifikace: Transmitter: SBC SC 468/90; Receiver: SBC SC 468/91 Mains Power Adapter: SBC CS 0920/00W výrobce: Eagletron Telecommunications Ltd. Hong Kong pásmo přeladitelnosti: 40,675-40,695 MHz; vf výkon <5 mw; pásmo pracovních kmitočtů: 2 kanály MHz; kanálová rozteč: není stanovena druh vysílání: 10K0F3D-- druh modulace: - účel použití: Elektronický hlídač dětí splňuje požadavky Generální licence Českého telekomunikačního úřadu GL - 30/R/2000, dále splňuje požadavky těchto norem a předpisů, příslušných pro daný druh zařízení: rádiové parametry (ČSN/EN): V1.1.1 ( ) EMC (ČSN/EN): ETSI EN V1.4.1 ETSI EN V1.4.1 ; ETSI EN V1.4.1; ; elektrická bezpečnost (ČSN/EN): 60065:1993+A11:1999; EN 60950:2000 a že je bezpečný za podmínek použití, uvedených v návodu k obsluze k tomuto výrobku. Shoda byla posouzena v souladu s 3, bod 1, písm. b), příloha 3 nařízení vlády č. 426/2000 Sb., kterým se stanoví technické požadavky na rádiová a na telekomunikační koncová zařízení. Prohlášení o shodě je vydáváno na základě těchto podkladů: Zkušební protokoly č.: /03; /03;00-el ;ch-1235, CH-1235-A /03 Vydané akreditovanou laboratoří: CETECOM ICT Service Gmbh - Untertürkheimer Strasse 6-10 D Saarbrücken Toto prohlášení je vydáno na výhradní odpovědnost dovozce. V Praze dne Tel: Fax: michal.bezouska@philips.com Michal Bezouška, aprobační manažer

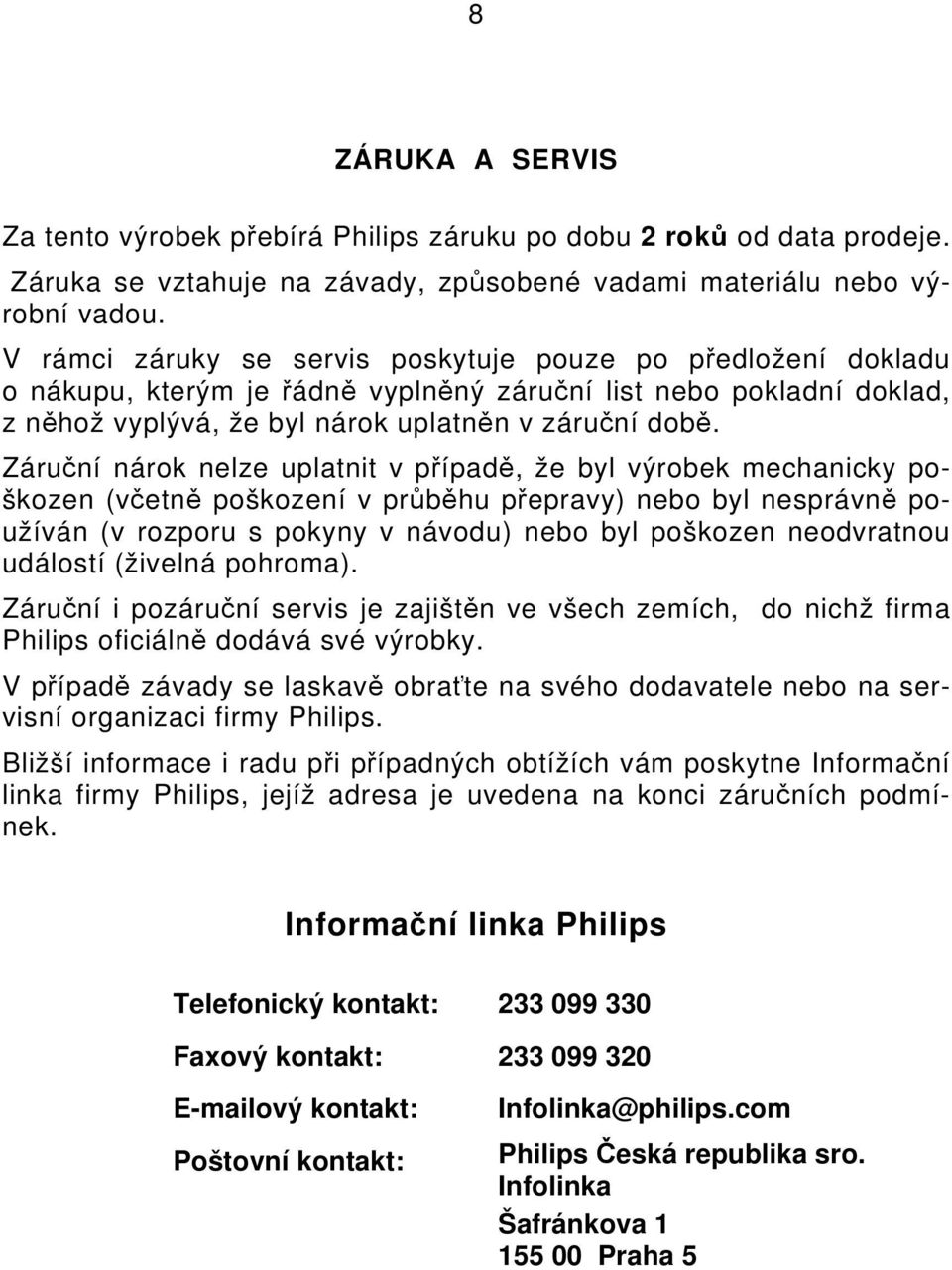

10 8 ZÁRUKA A SERVIS Za tento výrobek přebírá Philips záruku po dobu 2 roků od data prodeje. Záruka se vztahuje na závady, způsobené vadami materiálu nebo výrobní vadou. V rámci záruky se servis poskytuje pouze po předložení dokladu o nákupu, kterým je řádně vyplněný záruční list nebo pokladní doklad, z něhož vyplývá, že byl nárok uplatněn v záruční době. Záruční nárok nelze uplatnit v případě, že byl výrobek mechanicky poškozen (včetně poškození v průběhu přepravy) nebo byl nesprávně používán (v rozporu s pokyny v návodu) nebo byl poškozen neodvratnou událostí (živelná pohroma). Záruční i pozáruční servis je zajištěn ve všech zemích, do nichž firma Philips oficiálně dodává své výrobky. V případě závady se laskavě obraťte na svého dodavatele nebo na servisní organizaci firmy Philips. Bližší informace i radu při případných obtížích vám poskytne Informační linka firmy Philips, jejíž adresa je uvedena na konci záručních podmínek. Informační linka Philips Telefonický kontakt: Faxový kontakt: ový kontakt: Poštovní kontakt: Infolinka@philips.com Philips Česká republika sro. Infolinka Šafránkova Praha 5
