1 Návod k použití KaVo DIAGNOdent 2190 Vždy na správné straně.

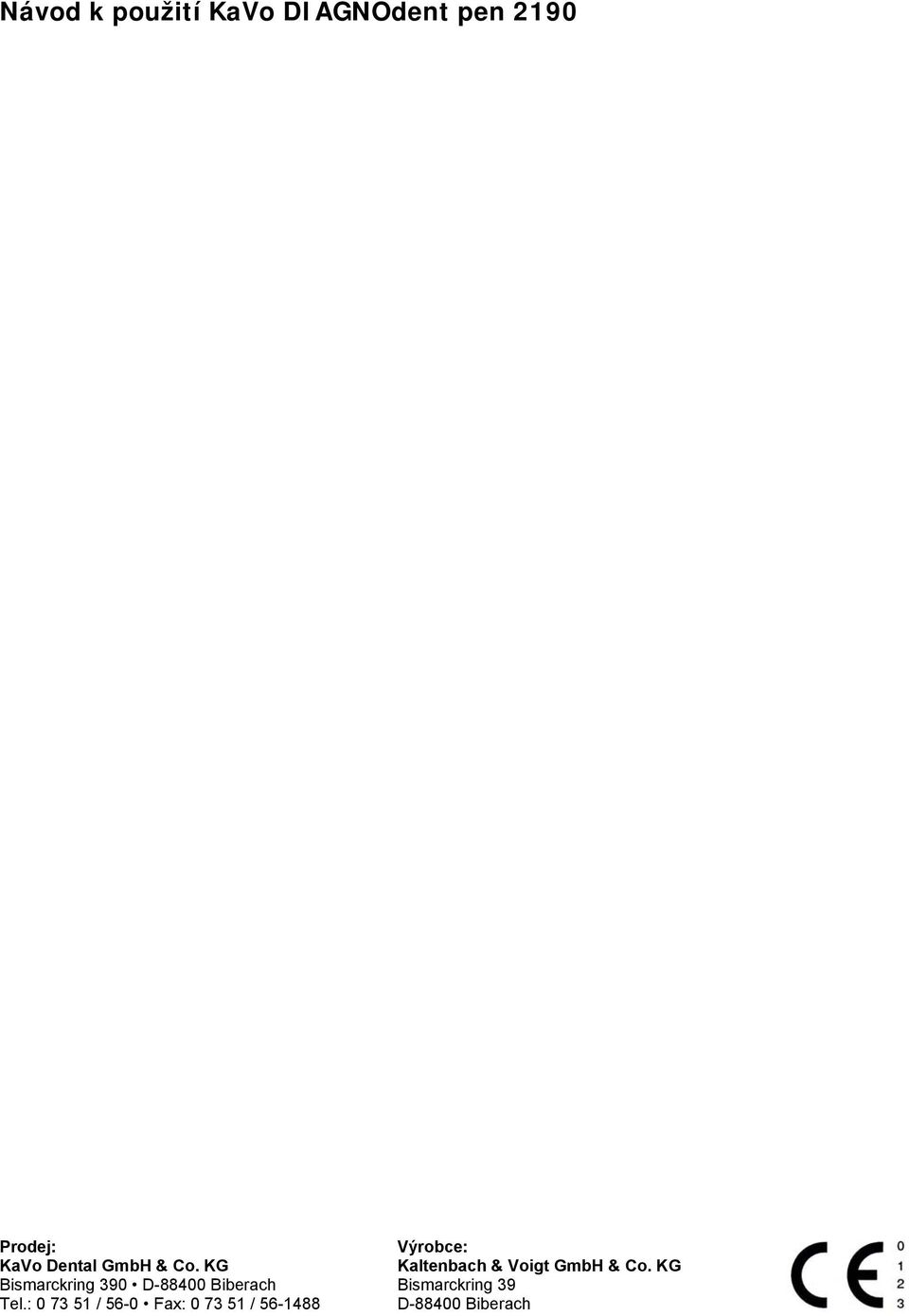

2 Prodej: Výrobce: KaVo Dental GmbH & Co. KG Kaltenbach & Voigt GmbH & Co. KG Bismarckring 390 D Biberach Bismarckring 39 Tel.: / 56-0 Fax: / D Biberach

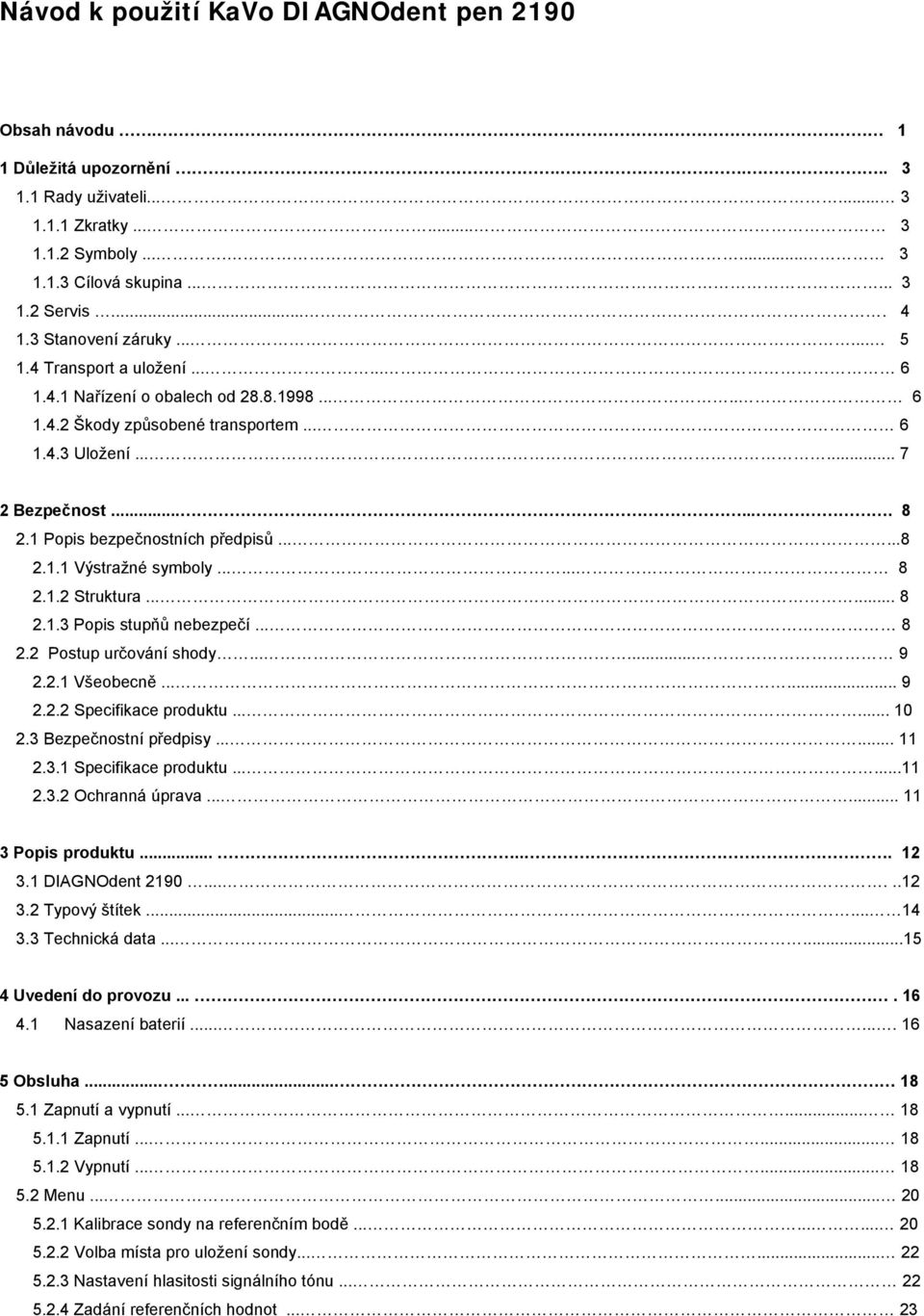

3 Obsah návodu. 1 1 Důležitá upozornění Rady uživateli Zkratky Symboly Cílová skupina Servis Stanovení záruky Transport a uložení Nařízení o obalech od Škody způsobené transportem Uložení Bezpečnost Popis bezpečnostních předpisů Výstražné symboly Struktura Popis stupňů nebezpečí Postup určování shody Všeobecně Specifikace produktu Bezpečnostní předpisy Specifikace produktu Ochranná úprava Popis produktu DIAGNOdent Typový štítek Technická data Uvedení do provozu Nasazení baterií Obsluha Zapnutí a vypnutí Zapnutí Vypnutí Menu Kalibrace sondy na referenčním bodě Volba místa pro uložení sondy Nastavení hlasitosti signálního tónu Zadání referenčních hodnot... 23

4 5.3 Zjištění stavu Postup Individuální nastavení na pacienta Skenování povrchu zubu Metody zpracování dle normy DIN EN ISO Čištění Manuální čištění ( ruční ) Automatické čištění ( strojové ) Desinfekce Manuální desinfekce ( ruční ) Automatická desinfekce ( strojová ) Sterilizace Zkouška světelné sondy Odstraňování poruch Příslušenství... 36

5

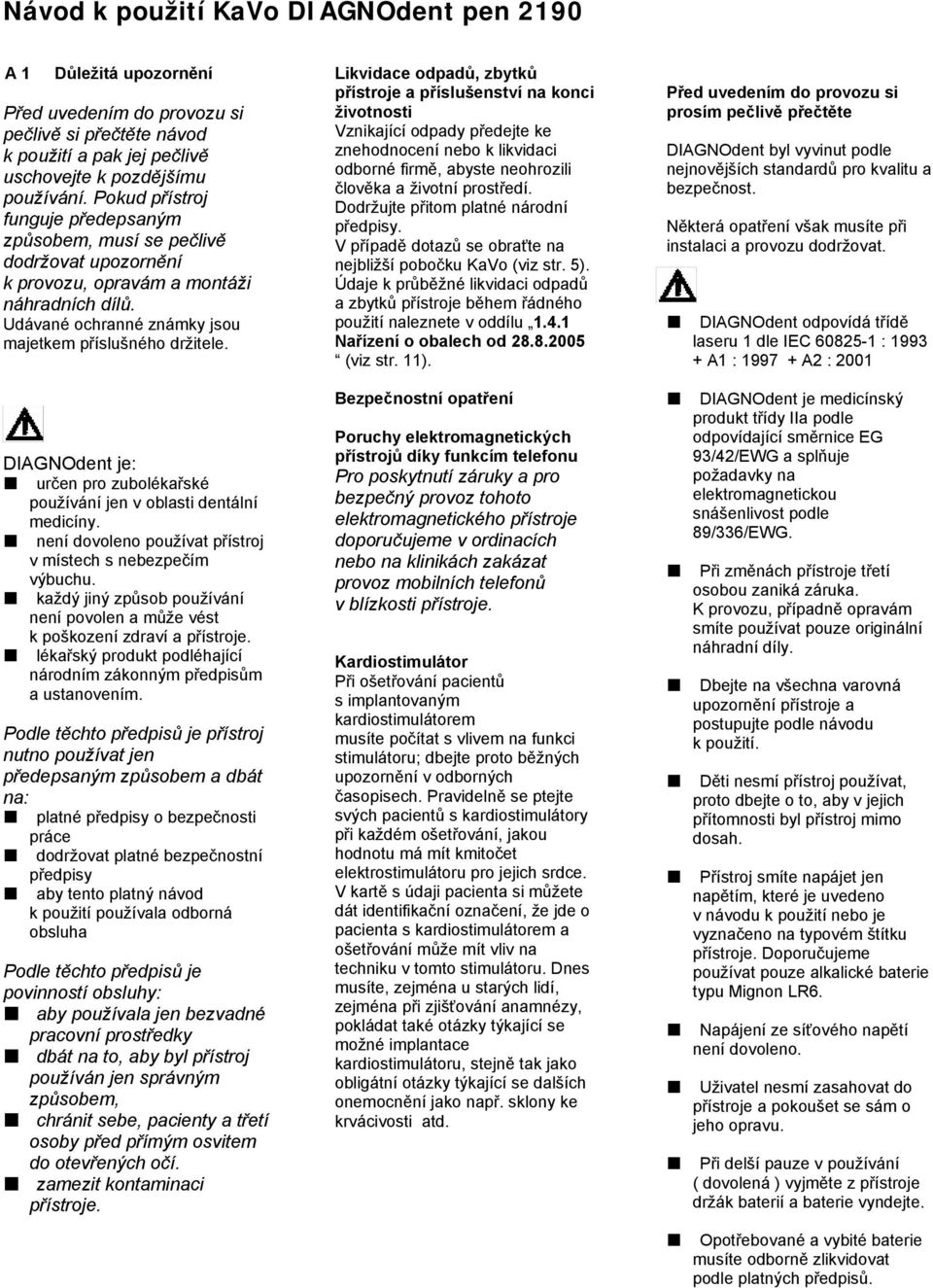

6 A 1 Důležitá upozornění Likvidace odpadů, zbytků přístroje a příslušenství na konci Před uvedením do provozu si životnosti pečlivě si přečtěte návod Vznikající odpady předejte ke k použití a pak jej pečlivě znehodnocení nebo k likvidaci uschovejte k pozdějšímu odborné firmě, abyste neohrozili člověka a životní prostředí. používání. Pokud přístroj Dodržujte přitom platné národní funguje předepsaným předpisy. způsobem, musí se pečlivě V případě dotazů se obraťte na dodržovat upozornění nejbližší pobočku KaVo (viz str. 5). k provozu, opravám a montáži Údaje k průběžné likvidaci odpadů náhradních dílů. a zbytků přístroje během řádného Udávané ochranné známky jsou použití naleznete v oddílu majetkem příslušného držitele. Nařízení o obalech od (viz str. 11). Před uvedením do provozu si prosím pečlivě přečtěte DIAGNOdent byl vyvinut podle nejnovějších standardů pro kvalitu a bezpečnost. Některá opatření však musíte při instalaci a provozu dodržovat. DIAGNOdent odpovídá třídě laseru 1 dle IEC : A1 : A2 : 2001 DIAGNOdent je: určen pro zubolékařské používání jen v oblasti dentální medicíny. není dovoleno používat přístroj v místech s nebezpečím výbuchu. každý jiný způsob používání není povolen a může vést k poškození zdraví a přístroje. lékařský produkt podléhající národním zákonným předpisům a ustanovením. Podle těchto předpisů je přístroj nutno používat jen předepsaným způsobem a dbát na: platné předpisy o bezpečnosti práce dodržovat platné bezpečnostní předpisy aby tento platný návod k použití používala odborná obsluha Podle těchto předpisů je povinností obsluhy: aby používala jen bezvadné Bezpečnostní opatření Poruchy elektromagnetických přístrojů díky funkcím telefonu DIAGNOdent je medicínský produkt třídy IIa podle odpovídající směrnice EG 93/42/EWG a splňuje požadavky na elektromagnetickou snášenlivost podle 89/336/EWG. Pro poskytnutí záruky a pro bezpečný provoz tohoto elektromagnetického přístroje doporučujeme v ordinacích nebo na klinikách zakázat provoz mobilních telefonů v blízkosti přístroje. Kardiostimulátor Při ošetřování pacientů s implantovaným kardiostimulátorem musíte počítat s vlivem na funkci stimulátoru; dbejte proto běžných upozornění v odborných časopisech. Pravidelně se ptejte svých pacientů s kardiostimulátory při každém ošetřování, jakou hodnotu má mít kmitočet elektrostimulátoru pro jejich srdce. V kartě s údaji pacienta si můžete dát identifikační označení, že jde o pacienta s kardiostimulátorem a ošetřování může mít vliv na techniku v tomto stimulátoru. Dnes musíte, zejména u starých lidí, zejména při zjišťování anamnézy, Při změnách přístroje třetí osobou zaniká záruka. K provozu, případně opravám smíte používat pouze originální náhradní díly. Dbejte na všechna varovná upozornění přístroje a postupujte podle návodu k použití. Děti nesmí přístroj používat, proto dbejte o to, aby v jejich přítomnosti byl přístroj mimo dosah. Přístroj smíte napájet jen napětím, které je uvedeno v návodu k použití nebo je vyznačeno na typovém štítku přístroje. Doporučujeme používat pouze alkalické baterie typu Mignon LR6. pokládat také otázky týkající se pracovní prostředky Napájení ze síťového napětí možné implantace dbát na to, aby byl přístroj není dovoleno. kardiostimulátoru, stejně tak jako používán jen správným obligátní otázky týkající se dalších Uživatel nesmí zasahovat do způsobem, onemocnění jako např. sklony ke přístroje a pokoušet se sám o krvácivosti atd. jeho opravu. chránit sebe, pacienty a třetí osoby před přímým osvitem do otevřených očí. Při delší pauze v používání zamezit kontaminaci přístroje. ( dovolená ) vyjměte z přístroje držák baterií a baterie vyndejte. Opotřebované a vybité baterie musíte odborně zlikvidovat podle platných předpisů.

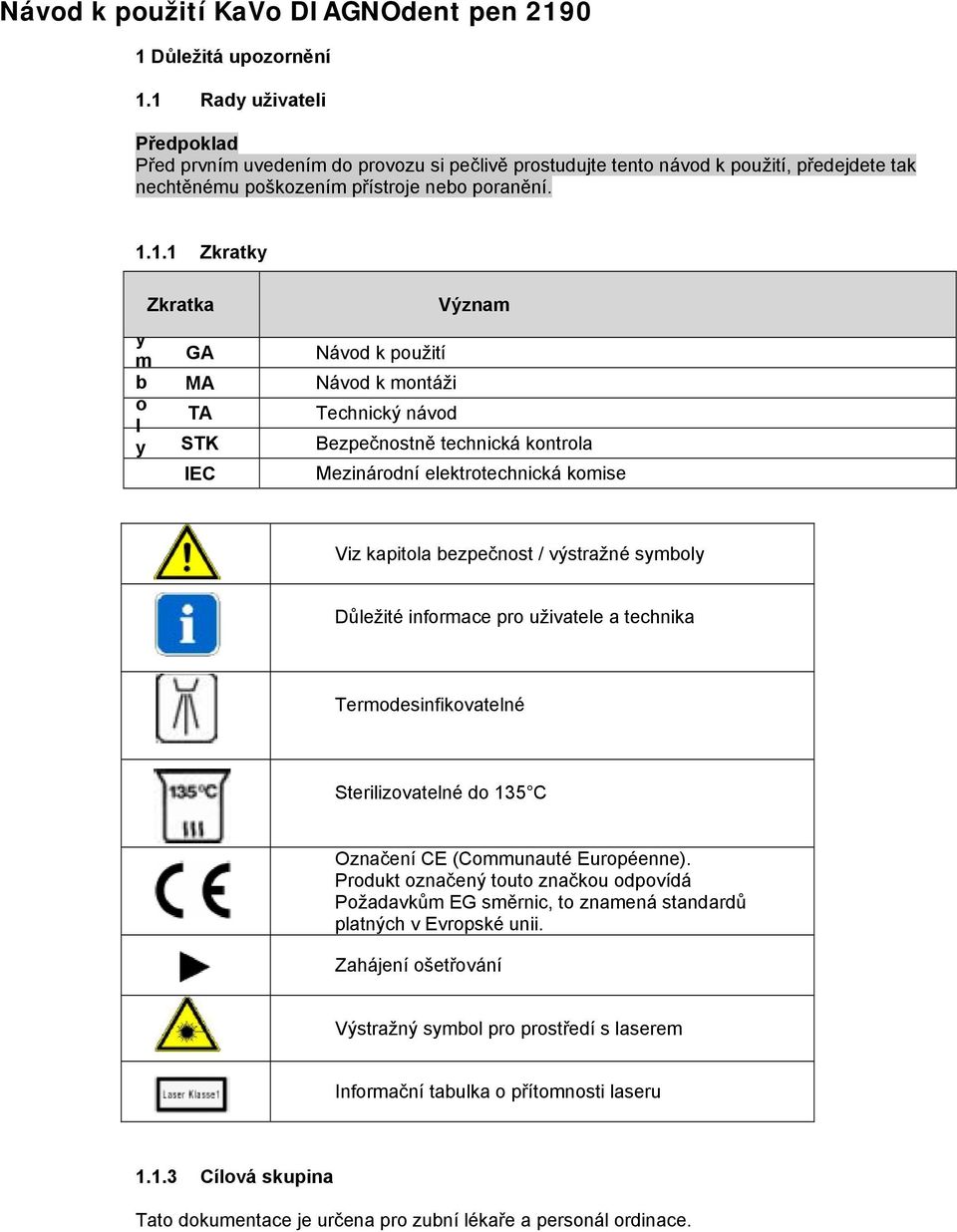

7 1 Důležitá upozornění 1.1 Rady uživateli Předpoklad Před prvním uvedením do provozu si pečlivě prostudujte tento návod k použití, předejdete tak nechtěnému poškozením přístroje nebo poranění Zkratky Zkratka S y m GA b MA o TA l y STK IEC Význam Návod k použití Návod k montáži Technický návod Bezpečnostně technická kontrola Mezinárodní elektrotechnická komise Viz kapitola bezpečnost / výstražné symboly Důležité informace pro uživatele a technika Termodesinfikovatelné Sterilizovatelné do 135 C Označení CE (Communauté Européenne). Produkt označený touto značkou odpovídá Požadavkům EG směrnic, to znamená standardů platných v Evropské unii. Zahájení ošetřování Výstražný symbol pro prostředí s laserem Informační tabulka o přítomnosti laseru Cílová skupina Tato dokumentace je určena pro zubní lékaře a personál ordinace.

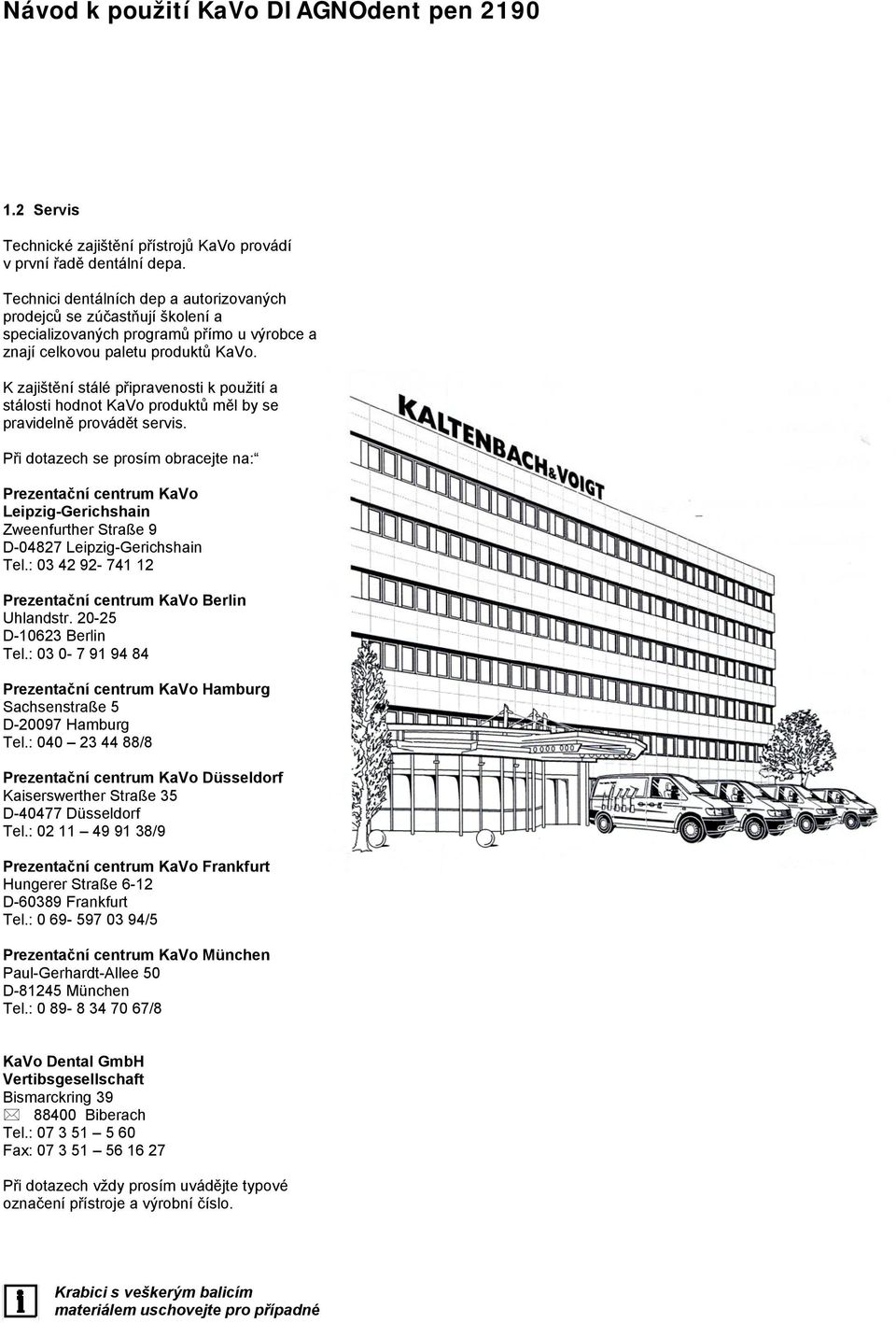

8 1.2 Servis Technické zajištění přístrojů KaVo provádí v první řadě dentální depa. Technici dentálních dep a autorizovaných prodejců se zúčastňují školení a specializovaných programů přímo u výrobce a znají celkovou paletu produktů KaVo. K zajištění stálé připravenosti k použití a stálosti hodnot KaVo produktů měl by se pravidelně provádět servis. Při dotazech se prosím obracejte na: Prezentační centrum KaVo Leipzig-Gerichshain Zweenfurther Straße 9 D Leipzig-Gerichshain Tel.: Prezentační centrum KaVo Berlin Uhlandstr D Berlin Tel.: Prezentační centrum KaVo Hamburg Sachsenstraße 5 D Hamburg Tel.: /8 Prezentační centrum KaVo Düsseldorf Kaiserswerther Straße 35 D Düsseldorf Tel.: /9 Prezentační centrum KaVo Frankfurt Hungerer Straße 6-12 D Frankfurt Tel.: /5 Prezentační centrum KaVo München Paul-Gerhardt-Allee 50 D München Tel.: /8 KaVo Dental GmbH Vertibsgesellschaft Bismarckring Biberach Tel.: Fax: Při dotazech vždy prosím uvádějte typové označení přístroje a výrobní číslo. Krabici s veškerým balicím materiálem uschovejte pro případné

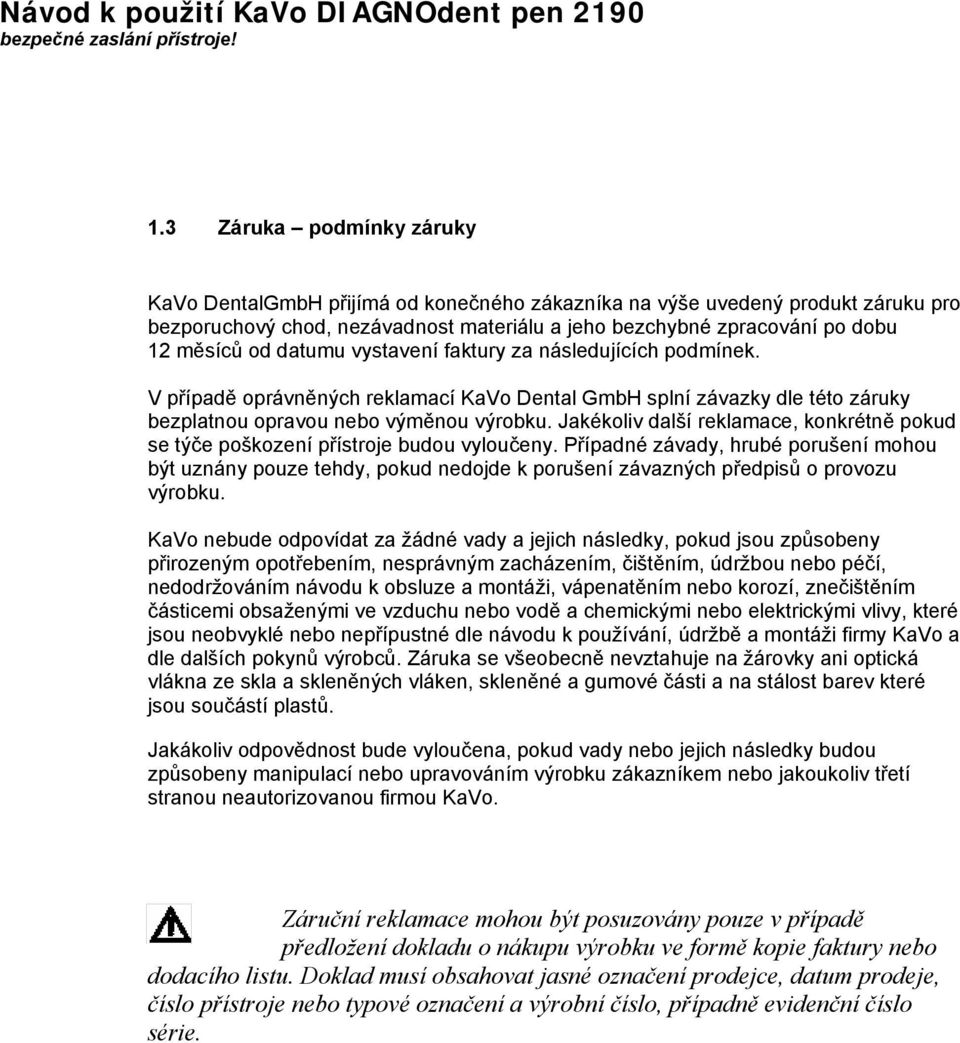

9 bezpečné zaslání přístroje! 1.3 Záruka podmínky záruky KaVo DentalGmbH přijímá od konečného zákazníka na výše uvedený produkt záruku pro bezporuchový chod, nezávadnost materiálu a jeho bezchybné zpracování po dobu 12 měsíců od datumu vystavení faktury za následujících podmínek. V případě oprávněných reklamací KaVo Dental GmbH splní závazky dle této záruky bezplatnou opravou nebo výměnou výrobku. Jakékoliv další reklamace, konkrétně pokud se týče poškození přístroje budou vyloučeny. Případné závady, hrubé porušení mohou být uznány pouze tehdy, pokud nedojde k porušení závazných předpisů o provozu výrobku. KaVo nebude odpovídat za žádné vady a jejich následky, pokud jsou způsobeny přirozeným opotřebením, nesprávným zacházením, čištěním, údržbou nebo péčí, nedodržováním návodu k obsluze a montáži, vápenatěním nebo korozí, znečištěním částicemi obsaženými ve vzduchu nebo vodě a chemickými nebo elektrickými vlivy, které jsou neobvyklé nebo nepřípustné dle návodu k používání, údržbě a montáži firmy KaVo a dle dalších pokynů výrobců. Záruka se všeobecně nevztahuje na žárovky ani optická vlákna ze skla a skleněných vláken, skleněné a gumové části a na stálost barev které jsou součástí plastů. Jakákoliv odpovědnost bude vyloučena, pokud vady nebo jejich následky budou způsobeny manipulací nebo upravováním výrobku zákazníkem nebo jakoukoliv třetí stranou neautorizovanou firmou KaVo. Záruční reklamace mohou být posuzovány pouze v případě předložení dokladu o nákupu výrobku ve formě kopie faktury nebo dodacího listu. Doklad musí obsahovat jasné označení prodejce, datum prodeje, číslo přístroje nebo typové označení a výrobní číslo, případně evidenční číslo série.

10 1.4.1 Nařízení o obalech od Důležité Platí jen pro Spolkovou republiku Německo Škody způsobené transportem Ve Spolkové republice Německo Pokud je při dodání viditelně zvnějšku poškozené balení, musí se postupovat následovně: 1. Příjemce napíše ztrátu nebo poškození do stvrzenky o přijetí zásilky (předávacího protokolu). Příjemce a další osoba (svědek) potvrdí svým podpisem poškození při transportu na stvrzenku. 2. Nechejte výrobek a obal v takovém stavu, v jakém jste ho obdrželi. Nic neměňte. 3. Výrobek v žádném případě nepoužívejte. 4. Škodu způsobenou transportem ihned hlaste prodávajícímu nebo u KaVo. 5. Nahlaste poškození u prodávajícího nebo KaVo. 6. Poškozený výrobek v žádném případě nevracejte bez předchozí domluvy s prodávajícím nebo KaVo. 7. Pošlete s výrobkem i potvrzenou stvrzenku o přijetí zásilky. Pokud je výrobek poškozený, aniž by bylo vidět na balení nějaké poškození, musíte postupovat následovně: 1. Nahlaste poškození ihned, nejpozději do 7. dne od přijetí zásilky prodejci. 2. Nahlaste škodu na KaVo. 3. Nechejte výrobek a obal v takovém stavu, v jakém jste ho obdrželi. 4. Výrobek v žádném případě nepoužívejte.

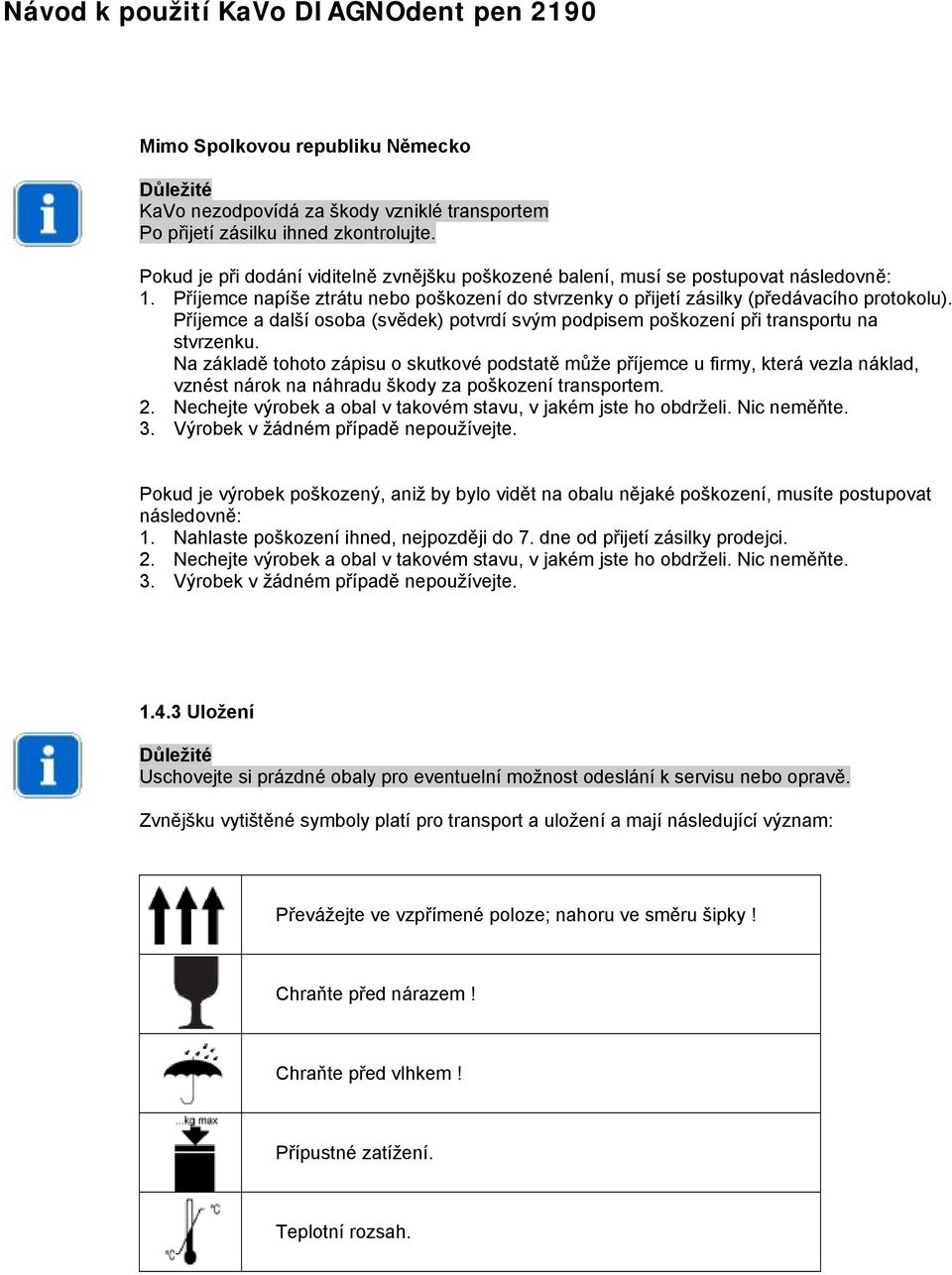

11 Mimo Spolkovou republiku Německo Důležité KaVo nezodpovídá za škody vzniklé transportem Po přijetí zásilku ihned zkontrolujte. Pokud je při dodání viditelně zvnějšku poškozené balení, musí se postupovat následovně: 1. Příjemce napíše ztrátu nebo poškození do stvrzenky o přijetí zásilky (předávacího protokolu). Příjemce a další osoba (svědek) potvrdí svým podpisem poškození při transportu na stvrzenku. Na základě tohoto zápisu o skutkové podstatě může příjemce u firmy, která vezla náklad, vznést nárok na náhradu škody za poškození transportem. 2. Nechejte výrobek a obal v takovém stavu, v jakém jste ho obdrželi. Nic neměňte. 3. Výrobek v žádném případě nepoužívejte. Pokud je výrobek poškozený, aniž by bylo vidět na obalu nějaké poškození, musíte postupovat následovně: 1. Nahlaste poškození ihned, nejpozději do 7. dne od přijetí zásilky prodejci. 2. Nechejte výrobek a obal v takovém stavu, v jakém jste ho obdrželi. Nic neměňte. 3. Výrobek v žádném případě nepoužívejte Uložení Důležité Uschovejte si prázdné obaly pro eventuelní možnost odeslání k servisu nebo opravě. Zvnějšku vytištěné symboly platí pro transport a uložení a mají následující význam: Převážejte ve vzpřímené poloze; nahoru ve směru šipky! Chraňte před nárazem! Chraňte před vlhkem! Přípustné zatížení. Teplotní rozsah.

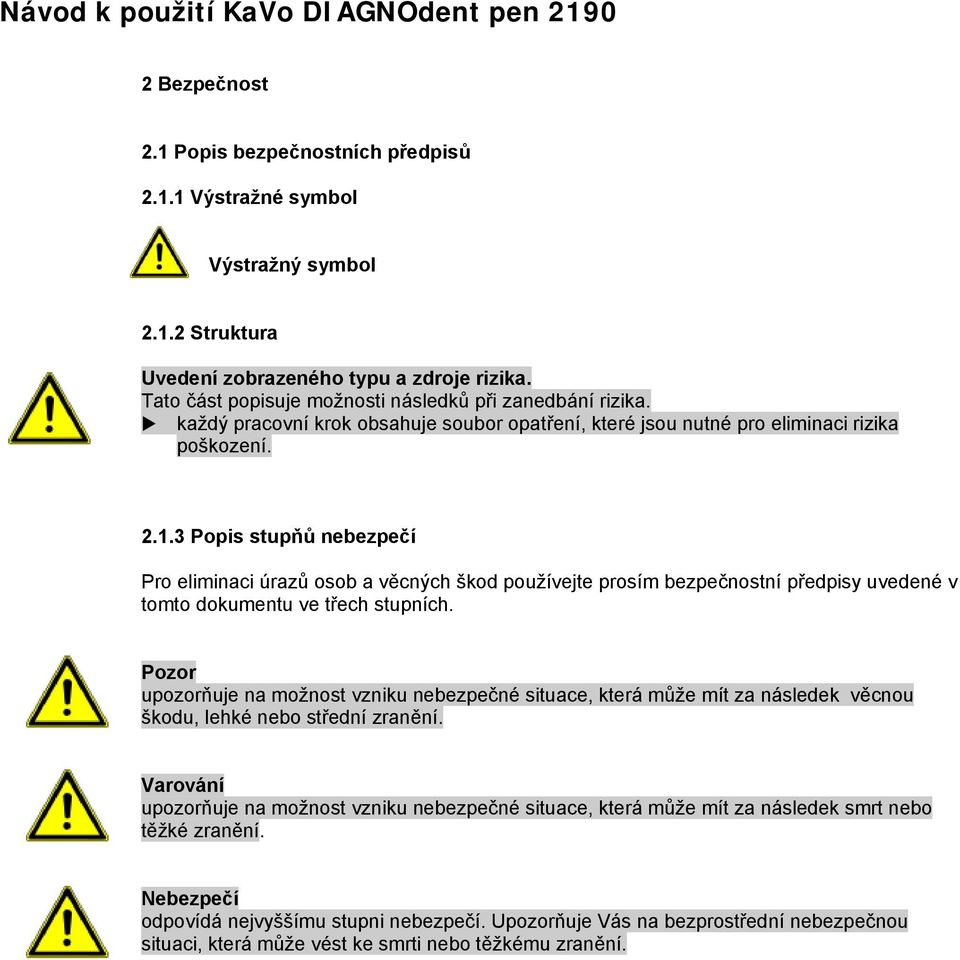

12 2 Bezpečnost 2.1 Popis bezpečnostních předpisů Výstražné symbol Výstražný symbol Struktura Uvedení zobrazeného typu a zdroje rizika. Tato část popisuje možnosti následků při zanedbání rizika. každý pracovní krok obsahuje soubor opatření, které jsou nutné pro eliminaci rizika poškození Popis stupňů nebezpečí Pro eliminaci úrazů osob a věcných škod používejte prosím bezpečnostní předpisy uvedené v tomto dokumentu ve třech stupních. Pozor upozorňuje na možnost vzniku nebezpečné situace, která může mít za následek věcnou škodu, lehké nebo střední zranění. Varování upozorňuje na možnost vzniku nebezpečné situace, která může mít za následek smrt nebo těžké zranění. Nebezpečí odpovídá nejvyššímu stupni nebezpečí. Upozorňuje Vás na bezprostřední nebezpečnou situaci, která může vést ke smrti nebo těžkému zranění.

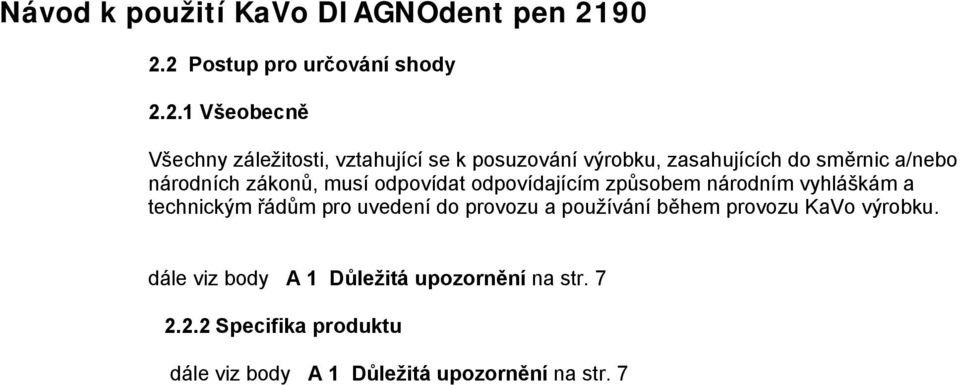

13 2.2 Postup pro určování shody Všeobecně Všechny záležitosti, vztahující se k posuzování výrobku, zasahujících do směrnic a/nebo národních zákonů, musí odpovídat odpovídajícím způsobem národním vyhláškám a technickým řádům pro uvedení do provozu a používání během provozu KaVo výrobku. dále viz body A 1 Důležitá upozornění na str Specifika produktu dále viz body A 1 Důležitá upozornění na str. 7

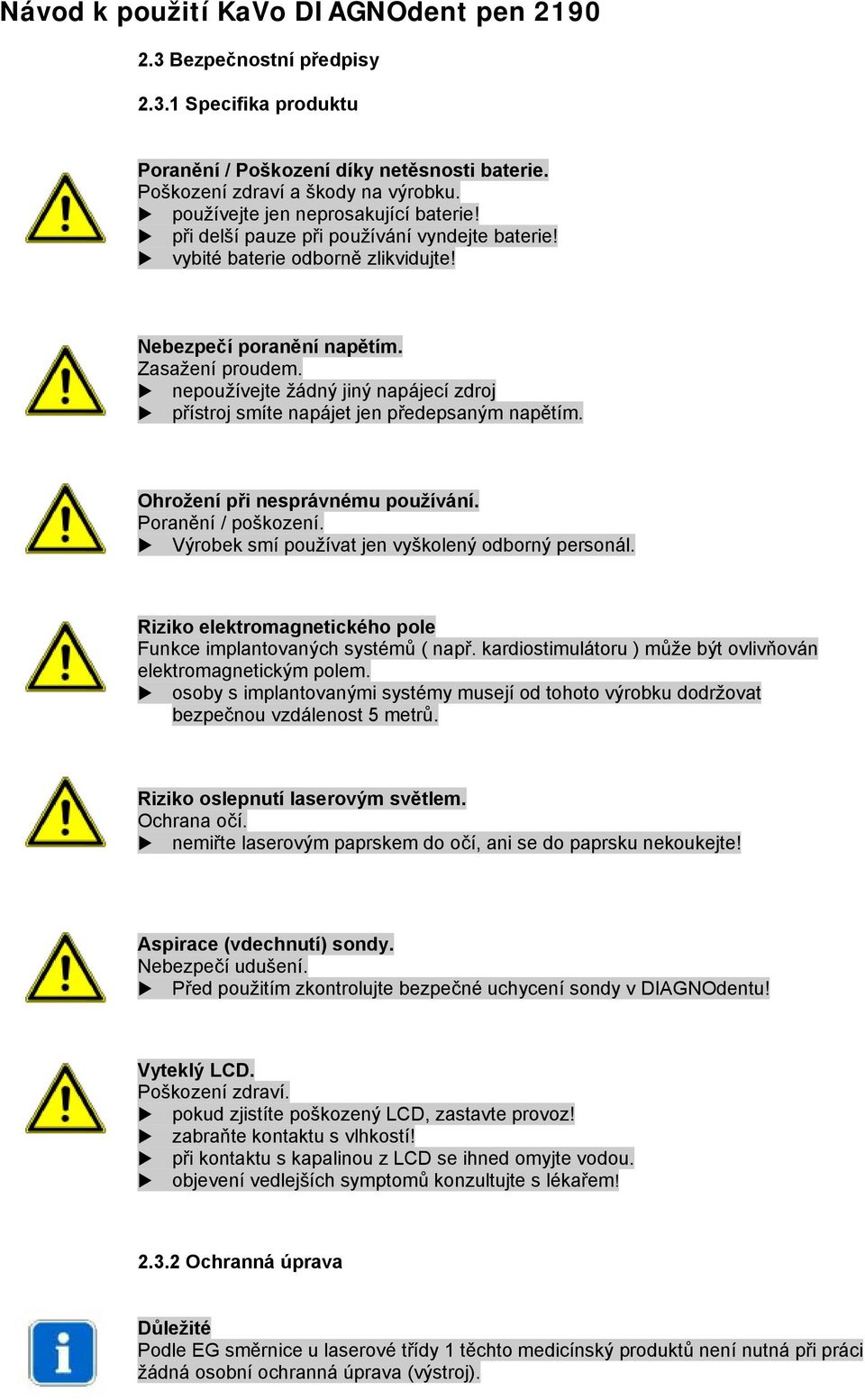

14 2.3 Bezpečnostní předpisy Specifika produktu Poranění / Poškození díky netěsnosti baterie. Poškození zdraví a škody na výrobku. používejte jen neprosakující baterie! při delší pauze při používání vyndejte baterie! vybité baterie odborně zlikvidujte! Nebezpečí poranění napětím. Zasažení proudem. nepoužívejte žádný jiný napájecí zdroj přístroj smíte napájet jen předepsaným napětím. Ohrožení při nesprávnému používání. Poranění / poškození. Výrobek smí používat jen vyškolený odborný personál. Riziko elektromagnetického pole Funkce implantovaných systémů ( např. kardiostimulátoru ) může být ovlivňován elektromagnetickým polem. osoby s implantovanými systémy musejí od tohoto výrobku dodržovat bezpečnou vzdálenost 5 metrů. Riziko oslepnutí laserovým světlem. Ochrana očí. nemiřte laserovým paprskem do očí, ani se do paprsku nekoukejte! Aspirace (vdechnutí) sondy. Nebezpečí udušení. Před použitím zkontrolujte bezpečné uchycení sondy v DIAGNOdentu! Vyteklý LCD. Poškození zdraví. pokud zjistíte poškozený LCD, zastavte provoz! zabraňte kontaktu s vlhkostí! při kontaktu s kapalinou z LCD se ihned omyjte vodou. objevení vedlejších symptomů konzultujte s lékařem! Ochranná úprava Důležité Podle EG směrnice u laserové třídy 1 těchto medicínský produktů není nutná při práci žádná osobní ochranná úprava (výstroj).

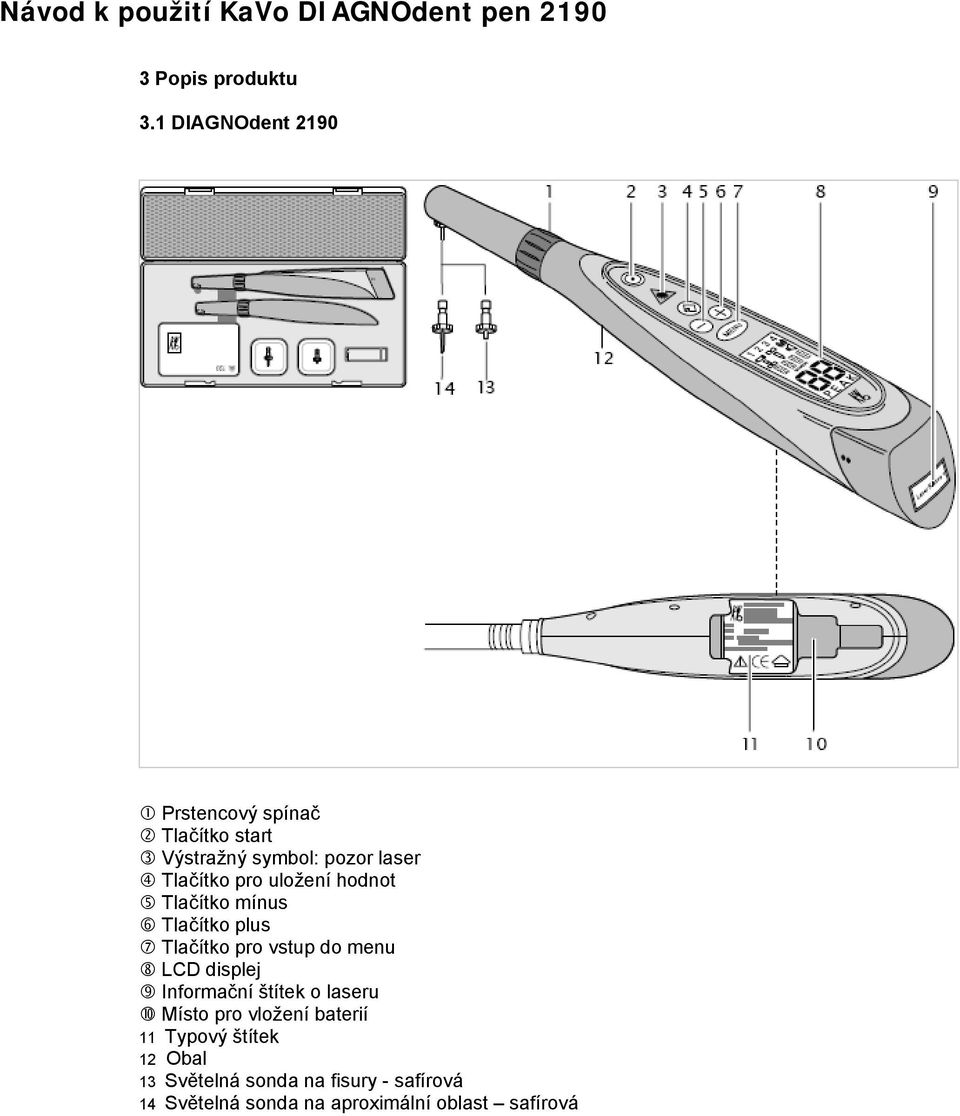

15 3 Popis produktu 3.1 DIAGNOdent 2190 Prstencový spínač Tlačítko start Výstražný symbol: pozor laser Tlačítko pro uložení hodnot Tlačítko mínus Tlačítko plus Tlačítko pro vstup do menu LCD displej Informační štítek o laseru Místo pro vložení baterií 11 Typový štítek 12 Obal 13 Světelná sonda na fisury - safírová 14 Světelná sonda na aproximální oblast safírová

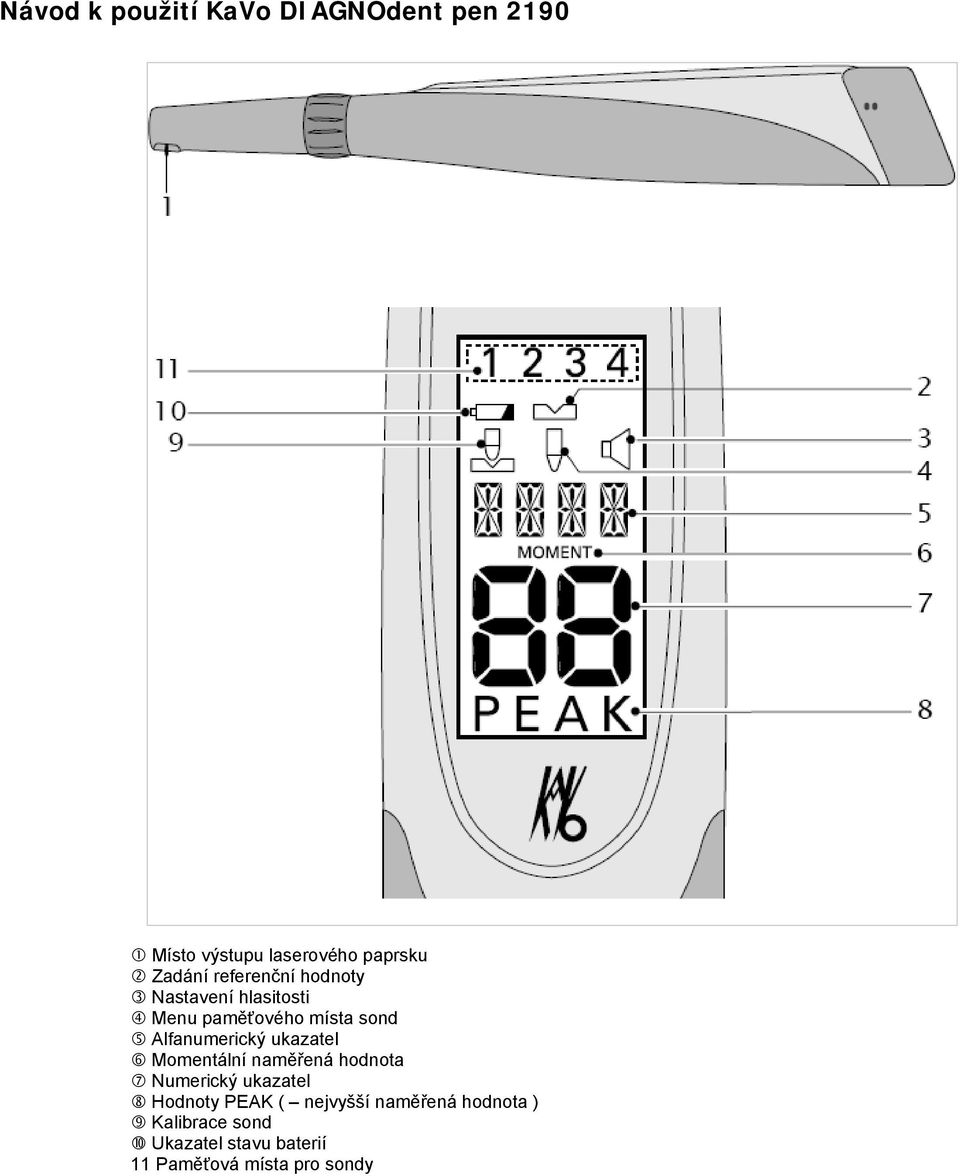

16 Místo výstupu laserového paprsku Zadání referenční hodnoty Nastavení hlasitosti Menu paměťového místa sond Alfanumerický ukazatel Momentální naměřená hodnota Numerický ukazatel Hodnoty PEAK ( nejvyšší naměřená hodnota ) Kalibrace sond Ukazatel stavu baterií 11 Paměťová místa pro sondy

17 3.2 Typový štítek Označení CE Označení VDE Označení CSA Uživatelská část, typ B Dbejte na používání dle návodu k obsluze mm yyyy SN: REF: Type: Měsíc výroby Rok výroby Sériové číslo Objednací číslo Typ přístroje

18 3.3 Technická data Délka Průměr cca. 220 mm cca. 32 mm Hmotnost 110 g Napětí 1 článku alkalické baterie Mignon LR6 1,5 V Světelný výkon Vlnová délka Způsob ochrany Transportní teplota a úložná teplota Provozní doporučená teplota < 1 mw 655 nm IPX0-10 C až +55 C 22 C ±2 C

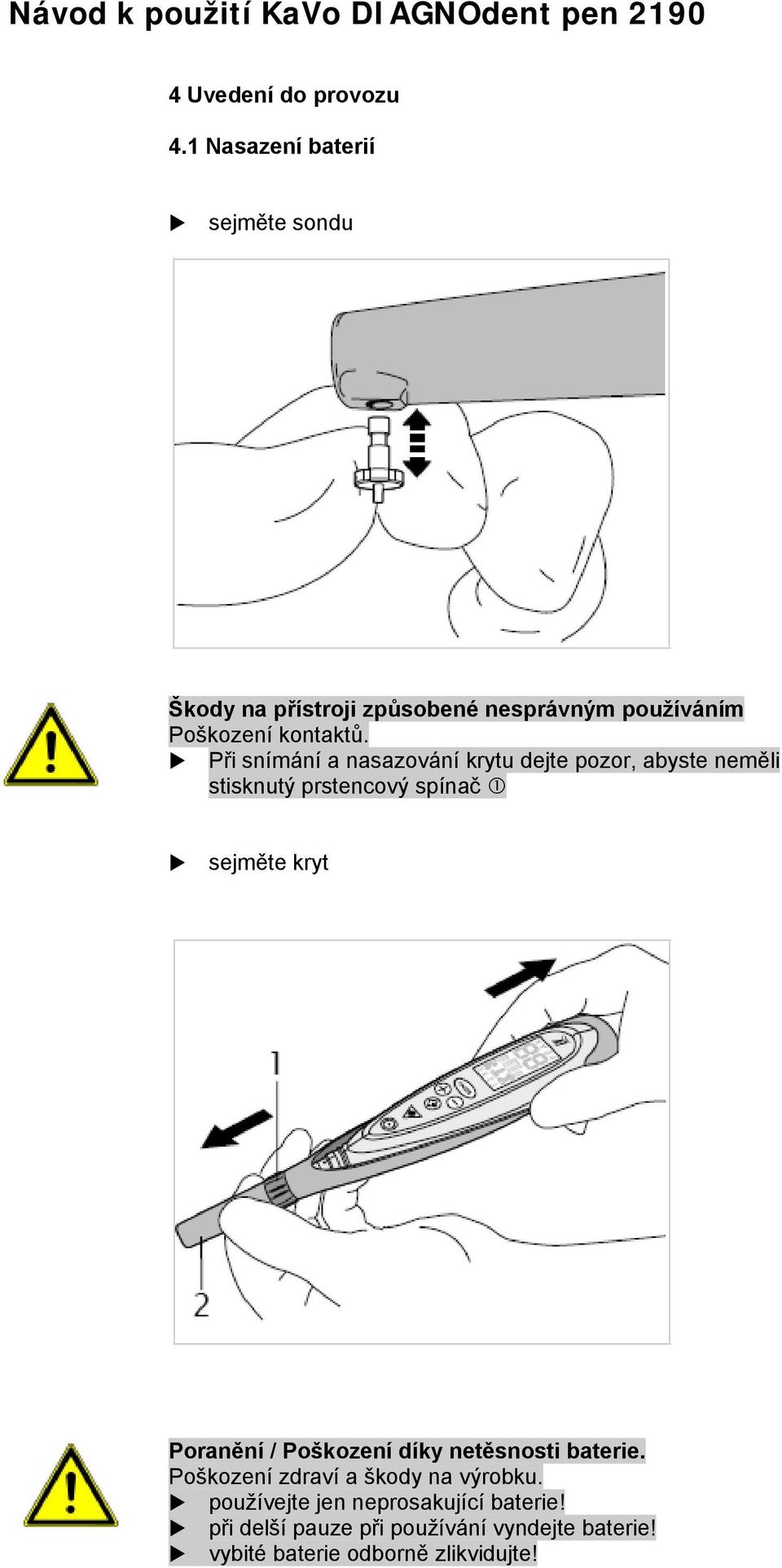

19 4 Uvedení do provozu 4.1 Nasazení baterií sejměte sondu Škody na přístroji způsobené nesprávným používáním Poškození kontaktů. Při snímání a nasazování krytu dejte pozor, abyste neměli stisknutý prstencový spínač sejměte kryt Poranění / Poškození díky netěsnosti baterie. Poškození zdraví a škody na výrobku. používejte jen neprosakující baterie! při delší pauze při používání vyndejte baterie! vybité baterie odborně zlikvidujte!

20 nasaďte běžně prodávané alkalické baterie Mignon (LR6) tak, aby polarita odpovídala nákresu uvnitř přístroje. nasaďte obal zpátky na přístroj

21 5 Obsluha 5.1 Zapnutí a vypnutí Zapnutí Aspirace ( vdechnutí ) sondy. Nebezpečí udušení. Nasaďte sondu bezpečně do přístroje DIAGNOdent a vyzkoušejte její usazení! Nasaďte sondu až slyšitelně zacvakne. Nechejte stisknuté tlačítko start cca. 1 vteřinu až zazní signální tón a rozsvítí se údaje na displeji Vypnutí Důležité Po 90 vteřinách nečinnosti se DIAGNOdent automaticky vypne.

22 Nechejte stisknuté tlačítko start cca. 5 vteřin až se DIAGNOdent vypne.

23 5.2 Menu Pokud se během 3 vteřin neprovede v menu žádná operace, přístroj se přepne zpět do provozní indikace Kalibrace sondy na referenčním bodě Stárnutím jednotlivých částí a opotřebením sond může dojít ke vzniku rozdílů při měření. Kalibrace umožňuje: monitorování hodnot DIAGNOdentu v delším časovém období porovnání naměřených hodnot na různých přístrojích DIAGNOdent používání různých sond s individuálními hodnotami.

24 Kalibrace je zapotřebí pokud je hodnota odchylky od stávajících hodnot ± 3. Důležité Při měření musí mít referenční bod pokojovou teplotu 22 C ± 2 C. nechejte stisknuté tlačítko menu až se objeví následující symbol tlačítky plus a mínus zvolte místo v paměti pro sondu 1,2,3 nebo 4. namiřte sondu do volného prostoru v místnosti ( ne proti světlu ). stiskněte tlačítko pro uložení. Začne proces kalibrace aproximální sondu nasaďte při kalibraci na referenční bod Technika umožňuje na každý pracovní krok použít jiný typ sondy a jejich hodnoty lehce obměňovat, to ale není nutné v případě, kdy během ošetřování provádíte novou kalibraci. jakmile začne znít signální tón, podržte sondu kolmo na referenčním bodě. Při úspěšné kalibraci musí momentálně naměřené hodnoty souhlasit o ± 3 s referenční hodnotou.

25 5.2.2 Volba místa pro uložení sondy Pro různé sondy můžete zvolit odpovídající místo pro uložení ( 1 až 4 ) např. pozice 1 pro aproximální sondu, pozice 2 pro fisurální sondu. nechejte stisknuté tlačítko menu až se objeví následující symbol tlačítky plus a mínus nastavte požadovanou hodnotu tlačítkem pro uložení nastavenou hodnotu uložte Přístroj se přepne zpět do provozní nabídky. Po 3 vteřinách bez stisknutí tlačítka pro uložení dojde k automatickému uložení nastavených hodnot a přepnutí do provozní nabídky Nastavení hlasitosti signálního tónu Hlasitost je možno nastavit ve 3 stupních ( vypnuto, 1, 2 ) stiskněte několikrát tlačítko menu až se na displeji objeví následující symbol. tlačítky plus a mínus nastavte požadovanou hodnotu.

26 tlačítkem pro uložení nastavené hodnoty uložte Přístroj se přepne zpět do provozní nabídky Zadání referenčních hodnot Dodaný referenční bod má na sobě nahoře vyrytou svou referenční hodnotu. Tato hodnota je přednastavena. Při výměně můžete přístroj nastavit na novou referenční hodnotu. stiskněte několikrát tlačítko menu až se na displeji objeví symbol referenční hodnoty. tlačítky plus a mínus nastavte požadovanou hodnotu. tlačítkem pro uložení nastavené hodnoty uložte Přístroj se přepne zpět do provozní nabídky. Důležité Pokud necháte stisknuté tlačítko pro uložení po dobu 3 vteřin, dojde k rozsvícení chybového hlášení a stará hodnota zůstává nastavena.

27 5.3 Zjištění stavu Postup Před vyšetřením přístrojem DIAGNOdent musejí být zuby čisté. KaVo doporučuje následující postup: 1. V rámci profesionálního čištění zubů provést před skenováním odborně profylaxi a teprve po skenování zubu DIAGNOdentem případnou fluorizaci. 2. Před skenováním zubů a mezizubních prostorů se musejí zuby a mezizubní prostory úplně osušit, protože zejména v aproximálním prostoru mohou sliny změnit směr paprsku. 3. Stomatolog diagnostikuje zuby se zvýšenými hodnotami. 4. Stomatolog určí způsob léčby. Při interpretaci hodnot DIAGNOdentu může dojít ke zkreslení výsledků, pokud se při diagnostice přehlédnou následující body: znečištění zubů kompozitní výplně znečištěné okraje kompozit zubní kámen / konkrementy zbytky jídla ve figurách profylaktické pasty remineralizované kazy silná přirozená fluorescence Individuální nastavení na pacienta Zuby různých lidí mají různou fluorescenci. To způsobují Vaše stravovací návyky, okolní podmínky atd. Zuby jednoho člověka však mají stejnou fluorescenci. Proto je nutné a možné, aby bod 0 na DIAGNOdentu bylo možné sladit s každým pacientem. nasaďte sondu na zdravé místo zubu nechejte stisknutý prstencový spínač tak dlouho, než zazní 2x signální tón a na displeji se objeví tyto údaje. Přístroj se dá nastavit individuálně podle každého pacienta.

28 Sonda Údaje na displeji bez kontaktu se zubem 00 až -9 kontakt se zubem na zdravém místě 0 ± Skenování povrchu zubu Máte k dispozici 2 různé sondy: Fisurovou sondu F ( modrá ) pro skenování hladkých povrchů a fisur. Aproximální sondu A ( černá ) pro skenování aproximálních oblastí. Aprox sonda A je otočná o 360 a prismou odkloňuje laserový paprsek. Proto je variabilní směr pohledu ( cejchování ) mesial a distal. Důležité Sondu používejte a zavádějte lehce, bez tlaku na povrch zubu! Netlačte na ni!

29 Moment - momentální hodnota je aktuálně naměřená hodnota. PEAK tato hodnota je nejvyšší naměřená od posledního stisknutí prstencového spínače. Signální tón začíná pro momentální hodnotě 06. Čím je hodnota vyšší, tím vyšší je i frekvence signálního tónu. Důležité Paprsek cizího světla může při osvětlení špičky vlákna vést k poškození detekčního systému. To se projeví různými naměřenými momentálními hodnotami. Vliv na aplikaci je vyhodnocen a příčina se odstraní. Zbarvený plak může působit jako pomůcka pro zvýšení fluorescenčního signálu, proto před každým skenováním pečlivě zuby očistěte. Pastou s fluorem můžete také změnit hodnoty fluorescence, proto provádějte měření před aplikací této pasty. Skenování fisur a hladkých povrchů zubů Nechejte stisknuté tlačítko start 1 vteřinu dokud se neozve signální tón a nerozsvítí se údaje na displeji. Přístroje se zapne a údaje na displeji se nacházejí v rozmezí ± 0. v případě potřeby proveďte kalibraci. nastavte DIAGNOdent individuálně na pacienta.

30 při práci s DIAGNOdentem netlačte na povrch zubu a se sondou pohybujte na skenovaném zubu ve všech směrech, abyste zjistili max. hodnoty daného zubu. krátce stiskněte prstencový spínač u nejvyšší hodnoty vyšetřovaného zubu a hodnota PEAK se opět změní zpět. Interpretace získaných hodnot v oblasti fisur Velké využití nabízí přístroj pro minimálně invazivní terapii. Můžete zjisti i ty nejmenší, neviditelné rozdíly (od 2 mm ) v zubní substanci a navrhnout odpovídající terapii. Při interpretaci hodnot je důležité brát ohled na ostatní rizikové faktory způsobující kaz: historie kazu; množství a frekvence konzumace cukru; obsah kariézních bakterií ve ústech; produkce slin. Bylo publikováno mnoho klinických studií o prahových hodnotách přístroje DIAGNOdent, které ukazují na staré vzájemné vztahy mezi kazem a zubem. V tabulce se opíráme o následující článek: Lussi a spol., Quintessenz 10/2003. Tento článek je možný získat také u KaVo jako samostatnou publikaci. Tyto hodnoty spočívají na tom, že byla brána nejprve nulová hodnota na jednom zdravém koronálním místě. Hodnoty DIAGNOdentu Diagnóza - léčba 0 až ~13 Zdravý zub profesionální vyčištění ( dále jen PZR ) ~14 až ~20 Kaz na sklovině intenzivní PZR s fluoridací atd. Hluboký kaz na sklovině intenzivní PZR s fluoridací a ~21 až ~29 monitoringem ošetřovaného zubu minimálně invazivní restaurování dbejte na zvýšené rizikový faktor kazivosti >~30 Kaz v dentinu minimálně invazivní restaurování a intenzivní PZR Jen diagnóza, která se opírá o hodnoty DIAGNOdentu společně s rizikovým faktorem kazivosti vede ke spolehlivému výsledku u citlivého zubu a včasnému rozpoznání vznikajícího kazu.tato specifičnost Vám pomůže zachránit mnoho zdravé zubní substance.

31 I když s DIAGNOdentem provádíte během práce kontroly nebude možné ve více případech stanovit přesnou diagnózu. Potom může být indikována ne invazivní metoda ošetřování např. fluorizací nebo přístrojem HealOzone podle toho, jak se s pacientem lékař dohodne. Skenování aproximálního prostoru Důležité Aproximální oblast před vyšetřením vysušit! Nechejte stisknuté tlačítko start 1 vteřinu dokud se neozve signální tón a nerozsvítí se údaje na displeji. Přístroj je zapnut a displej ukazuje ± 0. Approx sondu A distálně nebo meziálně nastavit Podle potřeby provést kalibraci. DIAGNOdent nastavit individuálně u každého pacienta. Světelnou sondu zavést s kontaktem bez tlaku do mezizubního prostoru. Přístroj bude ukazovat odchylky mezi zdravým a defektním zubem pomocí fluorescence ze zubní substance.

32 KaVo doporučuje způsob pohybu do kvadrantu v blízkosti mezialní nebo distalní oblasti provést skenování event. naopak. Interpretace získaných hodnot v aproximální oblasti. Také s optimální Approx sondou nemůže být dosaženo v aproximálním prostoru 100% diagnostické úspěšnosti. Oblast přímo v bodě kontaktu, která je silně kariezně ohrožena nelze obsáhnout. Proto jsou naměřené hodnoty z pravidla nižší než v oblasti fisúr. Z toho vyplývá, že kazy nejsou ještě tak pokročilé.

33 6 Metoda zpracování podle normy DIN EN ISO Poškození přístroje chybnou desinfekcí Vyvarovat se funkčních chyb Používat desinfekční prostředky udávané výrobcem Provádět pouze povrchovou desinfekci Přístroj nenořit do žádné tekutiny Poškození vniknutím tekutiny do přístroje Funkční závada z důvodů vniknutí vody Zabránit vniknutí tekutiny do přístroje! Poškození přístroje chybnou sterilizací Chybná sterilizace Nepoužívat horkovzdušný sterilizátor, chemický sterilizátor, plynový sterilizátor Vlhkost Nesterilní Ukládat v suchém prostředí. Používat autoklávy se sušením 6.1 Čištění Manuální čištění Důležité Nepoužívat žádná rozpouštědla ani agresivní chemikálie. DIAGNOdent vypnout Veškeré vnější povrchy čistit jemnou látkou a šetrným čistícím prostředkem Sondy a kryt DIAGNOdentu sejmout.

34 Vstupní otvor pro sondy vyčistit Isopropanolem pomocí vaty Automatické čištění Nepoužívat.

35 6.1 Desinfekce Manuální desinfekce DIAGNOdent vypnout Povrchy s měkkou látkou a desinfekčním prostředkem otřeme. Povolené desinfekční prostředky: ELASTOclean 2 Výrobce: KaVo Dental GmbH Automatická desinfekce Nepoužívat.

36 6.3 Sterilizace Sterilizovat pouze sondy, snímatelný kryt přístroje a referenční kazetu Steribox s testerem. Sondy nasadit do držáku ve Steriboxu a dát na odpovídající místo. Sterilizovat v autoklávu minimálně 3 min při teplotě 135 C.

37 6.4 Přezkoušení sondy Sondu aproximal nebo sondu pro fisury podržet proti světlu Povrch musí být transparentní. Vzhledem k rozdílné geometrii sond se objeví různé odstíny. Při poškození nebo poškrábání sondu vyměnit.

38 7 Odstraňování závad Závada Příčina Odstranění Přístroj nelze zapnout Není k dispozici el. proud Nasadit správně baterie, dodat nové baterie Symbol pro baterii vypnut Slabá baterie Vsadit novou baterii při hlášení displeje BATT Na displeji BATT Baterie je vybitá Dodat novou baterii Přístroj vypíná nebo hlásí falešné hlášení Laserový paprsek je přerušen Sonda zlomená nebo odřená Během kalibrace nesouhlasí pořadí fází. Nová kalibrace Na displeji: ERR 1 Zkušební hodnota v paměti je chybná Přístroj ještě jednou zapnout. Pokud se závada bude opakovat poslat přístroj do opravy do fa KaVo Na displeji. ERR 4 Laserový proud příliš vysoký Přístroj již nezapínat a poslat přímo do Po startu 2x zvukový signál Chybí potvrzení signálu na LCD Přístroj zůstává zapnutý Kontaktní kruhový spínač má znečištěné kontakty nebo je mokrý fa. KaVo. Přístroj poslat do opravy na fa. KaVo Sejmout kryt, vysušit a vyčistit spínač

39 8 Příslušenství Následující vybavení je dodáváno od KaVo. Znázornění Popis Objednací číslo Světelná safírová sonda Approx Světelná safírová sonda Fissur Kryt Kazeta (Sterilbox) Dno kazety Zkušební tester C s držákem Zkušební adaptér pro sondu Approx
