Kvalita a flexibilita pro nejnáročnější podmínky a zároveň skvělý poměr cena/výkon.

Transkript

1 Kvalita a flexibilita pro nejnáročnější podmínky a zároveň skvělý poměr cena/výkon.

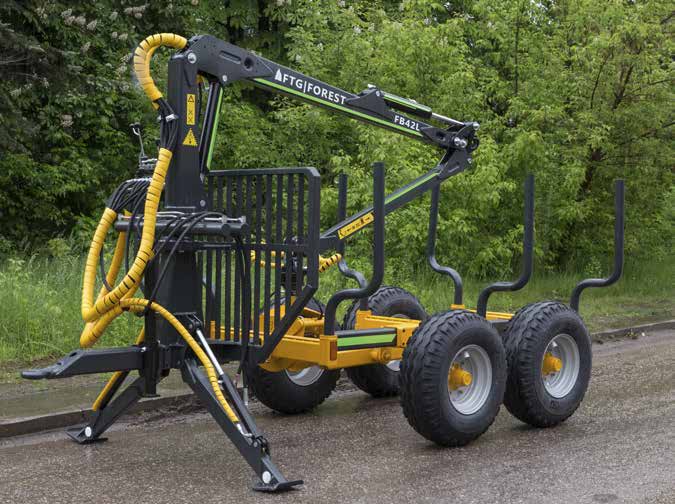

2 Vyvážecí vlek FB50 & hydraulické rameno FB42L Základní charakteristika Vyvážecí vlek FB50 Nosnost, kg / objem, m kg / 4m³ Délka ložné plochy / m Pneumatiky Brzdy 2,9 m 11.5/ PR Na přání Hydraulické rameno FB42L Dosah, m Novinka Síla otoče, knm 4 Ne Rozvaděč FRV60/8 (2- páky/el-on/off) FB50 & FB42L Malý, ale stále silný Spolu s hydraulickou rukou FB42, je tento model vstupní branou pro lehčí práce v lese. Je vhodný především pro transport lehčího palivového nebo probírkového dřeva. Centrální rám stroje ideálně kopíruje terén i když je plně naložen. Dokonalá stabilita hydraulického ramene je dána podpěrami s širokou základnou. Stroj je v základu vybaven dvěma posuvnými držáky klanic a 4 klanicemi, pneu 11.5/ PR. Hydraulické rameno má ideální pohybové rozhraní a je ovládáno pomocí základního rozvaděče bez nutnosti přehmátnutí ruky při ovládání kleští. Více informací na:

3 Vyvážecí vlek FB70 & hydraulické rameno FB51 Základní charakteristika Vyvážecí vlek FB70 Nosnost, kg / objem, m kg / 7m³ Délka ložné plochy / m Pneumatiky Brzdy 3,7 m 11.5/ PR Na přání Hydraulické rameno FB51 Dosah, m 5.1 Síla otoče, knm 5 Rozvaděč typ 510 ne Crane FB53T Dosah, m 5.3 FRV60/8 (2- páky/el-on/off) 510 Síla otoče, knm 8.5 Rozvaděč typ Ano FRV60/8 (2- páky/el-on/off) FB70 & FB51 Flexibilní a stabilní Hydraulická ramena FB51 nebo FB53T jsou předurčena k práci s vlákninou nebo probírkovým dřevem. Páteřová konstrukce vozu, stabilní základna ruky, robustní ochranná mříž, silný podvozek, pneu 11.5/ PR, hydraulicky otočná oj a teleskopicky výsuvné nohy, to všechno usnadňuje práci s tímto vyvážecím vlekem. Hydraulické rameno má ideální pohybové rozhraní a je ovládáno pomocí základního rozvaděče bez nutnosti přehmátnutí ruky při ovládání kleští. Více informací na:

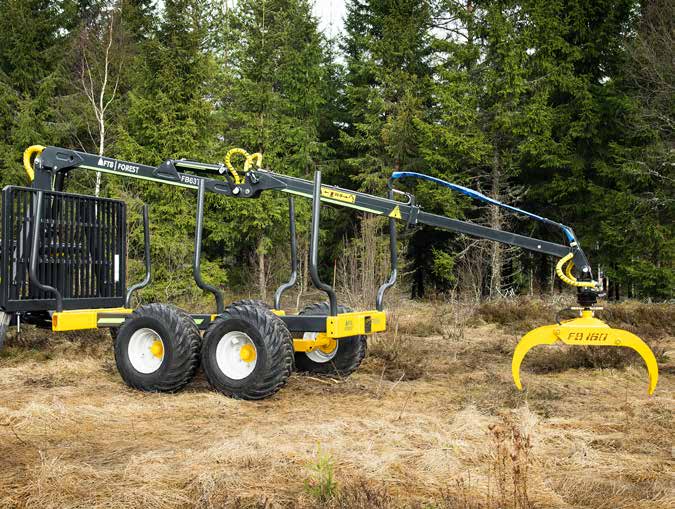

4 Vyvážecí vlek FB90 & hydraulické rameno FB63T Nosnost, kg / objem, m 3 Délka ložné plochy, m Pneumatiky Brzdy Základní charakteristika Vyvážecí vlek FB kg / 7,4m³ 3,7 m / 4,3 m (s prodloužením) 400/ PR Pneumatické Hydraulické rameno FB51L Dosah, m Síla otoče, knm 8.5 Rozvaděč typ No FRV60/8 (2- páky/el-on/off) Hydraulické rameno FB63T Dosah, m Síla otoče, knm 8.5 Rozvaděč typ Ano FR60/8 (2- páky/el-on/off) FB90 & FB63T Pracant lesa Kombinace vozu FB90 a hydraulického ramene FB63T je předurčena pro středně těžké práce. Dobře vybavený vůz s páteřovým rámem, posuvnými držáky klanic, silnou ochrannou mříží, boogie nápravou, v základu pneu 400/ PR a hydraulicky otočnou ojí. ické opěrné nohy jsou pro dosažení vyšší stability namontovány přímo na ochranné mříži, což zároveň zajišťuje vysokou světlost vozu a dobrou průchodnost i náročným terénem. Rameno FB63T je vybaveno tříbodovým závěsem a teleskopem, splňuje nejmodernější požadavky na pohyblivost a sílu. Dokonalá ochrana hydrauliky je samozřejmostí. Více informací na:

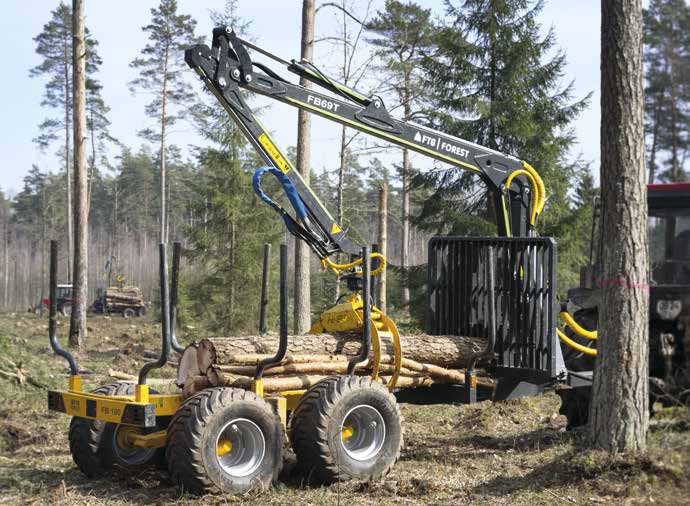

5 Vyvážecí vlek FB100 & hydraulické rameno FB69T Nosnost, kg / objem, m 3 Délka ložné plochy, m Pneumatiky Brzdy Základní charakteristika Vyvážecí vlek FB kg / 9,4m³ 4,28 m (max.) 400/ PR Pneumatické Hydraulické rameno FB63T Dosah, m Síla otoče, knm 8.5 Rozvaděč typ Ano FR60/8 (2- páky/el-on/off) Hydraulické rameno FB69T Dosah, m Síla otoče, knm 12 Rozvaděč typ Ano FR60/8 (2- páky/el-on/off) FB100 & FB69T Profesionál v lese FB100 spolu s hydraulickým ramenem FB69T patří mezi stroje určené pro těžkou práci. Standardní výbava obsahuje 3 držáky klanic, ochranu světel, velká terénní kola, natáčení oje za ochrannou klecí a výbornou stabilitu. FB69T je silné rameno s dokonalým pohybem. Nepřeberné množství volitelné výbavy umožňuje jakémukoliv zákazníkovi postavit vyvážecí vlek přímo na míru svojí práci a přitom stále za rozumnou cenu. Více informací na:

6 G K D H J Technická specifikace E Rozsah pohybů ramen F C B A Vlek Rameno Pneu A B C D E F G H J K FB50 FB70 FB90 FB100 FB42L FB51 11,5/ 80-15, FB53T FB51L FB63T 400/ / / / / FB63T FB69T FB63T 500/ FB69T Správné rameno pro správný vlek Vlek/Rameno FB42L FB51 FB51L FB53T FB63T FB69T FB50 FB70 FB90 FB100

7 Technická specifikace Specifikace ramene (standardní výbava) Parametr FB42L FB51 FB51L FB53T FB63T FB69T Dosah, m 4,2 5,1 5,1 5,3 6,3 6,9 Tříbod závěs (vol.) ano ano ano ano ano ano ne ne ne ano ano ano Zdvih. kap. Zdvih síla, knm Síla otoče, knm 500 (4,2m) 20 (4m) 4,0 (čtyři písty) 510 (5,1m) 26 (5m) 5,0 (dva písty) 640 (5,1m) 33 (5m) 8,5 (čtyři písty) 510 (5,3m) 27 (5m) 8,5 (čtyři písty) 455 (6,3m) 31 (5m) 8,5 (čtyři písty) 490 (6,9m) 37 (6m) 12 (čtyři písty) Doporučený průt., L/min Hmotnost (celkem), kg Rotátor typ, závěs GR30/Bez brzdy rotátoru GR30/Bez brzdy rotátoru GR30/S brzdou rotátoru GR30/S brzdou rotátoru GR30/S brzdou rotátoru GR46/S brzdou rotátoru Kleště, typ FB120 FB160 FB160 FB160 FB160 FB190W Pracovní tlak, bar 185 Technické parametry vyvážecích vleků (standardní výbava) Parametr FB50 FB70 FB90 FB100 Ložná plocha, m² 1,4 1,9 2,0 2,2 Nosnost, kg Hmotnost, kg Délk. lož. plochy, m 2,9 3,7 3,7 4,28 Páteř rám, mm 120x x x x160 Pneu 11.5/ / / 400/ (volitelně) 400/ / / 500/50x17 (volitelně) Natáčení oje ne ano (jedna pístnice) ano (dvě pístnice) ano (dvě pístnice) Opěrné nohy Ano/sklopné Ano/teleskopické Ano/teleskopické Ano/teleskopické Počet držáků klanic/klanic 2/4 2/4 3/6 3/6

8 Silné stránky vyvážecích vleků FTG Zesílená konstrukce ochranné klece na FB 90 zajišťuje dlouhou životnost a odolnost. Speciální výkyvná náprava na modelu FB100 zajišťuje vysokou odolnost a dlouhý servisní interval, snadno stoupací náprava usnadňuje překonávání překážek, a spolu se silným rámem předurčuje tento vůz k nasazení v nejtěžších podmínkách. Široká pouzdra u modelů F70/90 prodlužijí životnost i při těžké práci. U všech modelů je standardem fixace oje, opěrná noha je volitelnou výbavou. Šplhací boogie nápravy - Díky delší přední části má zadní kolo lepší nájezdové úhly. Šikmé náběhy umožňují snadnější překonání ostrých překážek. Páteřový rám umožňuje větší zkrut menší pravděpodobnost prasknutí. Uroveň konstrukce detailů zjednodušuje vaši každodenní práci. Všechny vozy mimo modelu FB 50 jsou vybaveny řiditelnou ojí. Ta umožňuje navádět vůz přesně v každé situaci. Jak pístnice navádění, tak hydraulické hadice jsou perfektně zakrytované. Silné plně vysunutelné teleskopické opěry s dokonale zakrytovaným přívodem hydrauliky. Připevnění na ochrannou klec zvyšuje stabilitu a prodlužuje dosah nohou. Díky tomu je zajištěna dobrá stabilita a super průchodnost i v těžkém terénu. Volitelné schránky na nářadí umožňují transport potřebných věcí s sebou do lesa např. nářadí,řetězů, dekalamitky atd.

9 Silné stránky hydraulických ramen FTG Hlavní rameno je připravené na montáž navijáku. Dobře chráněné hadice pro dlouhou životnost a bezproblémový chod. Vedení hydrauliky v trubkách na vrchu ramenu zvyšuje ochranu. Hadice teleskopu jsou v ochranné tkanině. Vše pro maximální odolnost. Konstrukce hydrauliky umožňuje snadnou výměnu všech hadic. Všechny hadice jsou velmi dobře chráněny proti prodření či přetržení. Spoje hadic jsou ve všech otočných bodech. Naviják důležitý nástroj při práci v členitých terénech prodlužuje pracovní rozsah. Možno vybavit také dálkovým ovládáním. Silné spojení hlavního ramene se zlamovákem pomocí litinových spojnic zlepšuje geometrii pohybů, odolnost a výkon. Otoč s novou konstrukcí litého uložení s bronzovým pouzdrem nahoře a kul. lož. dole zvyšuje sílu otoče a zároveň prodlužuje životnost a zjednodušuje údržbu. Závěs s brzdou jsou nyní standardem na modelech: FB51L / FB53T / FB69T Dobře chráněný zdvihový píst s výsuvem pístu dolů zvyšuje sílu h.r. je celý za ochrannou klecí. Konicky tvarované rameno vyrobené z C profilů z otěruvzdorné oceli & výztuhy zvyšují sílu a zajišťují optimální konstrukci pro celkovou hmotnost ramene. FB-serie kleští z otěruvzdorné oceli zajišťuje dlouhou životnost při nízkém opotřebení. Výborný přistup k výměně hadic.

10 Výbava kleště Nabízíme širkou paletu kleští a lopat dle přání zákazníka. Veškeré kleště jsou vyráběny z jemnozrnné oceli díky tomu mají dlouhou životnost a minimální opotřebení. Nízká hmotnost umožňuje zdvih maximálních břemen. Kleště FB120 Kleště FB160 Kleště FB190 Kleště FB260 Parametr / Model FB120 FB160 FB190 FB190W KG190 FB260 KG180S Max. průřez v m 2 0,12 0,16 0,19 0,19 0,20 0,26 - Max. rozevření v mm Min. sevření v mm Síla sevření, kn 6,9 7,5 9 9 N/A 12,5 N/A Výška, mm Šířka, mm Hydr. píst, mm Ø60x25 Ø70x30 Ø73x32 Ø73x32 Ø73x32 Ø80x40 Ø73x32 Hmotnost, kg Typ materiálu Domex650 Domex650 Domex650 Domex650 Domex650 Domex650 S355 Typ připojení, mm Ø50 Ø50 Ø50/60 Ø50/60 Ø50/60 Příruba/adaptér Ø50 Přídavné lopaty (kleště nejsou zahrnuty) B120 (pro FB120) B160 (pro FB160) B190 (pro FB190) B190W (pro FB190W) B260 (pro FB260) Lopata KG180S Nasazovací lopata B190 Objem lopaty, L Výška lopaty, mm Šířka lopaty, mm Hmotnost lopaty, kg

11 Výbava navijáky, hydraulické systémy, tříbodové závěsy. Naviják je důležinou zbraní pro zefektivnění vaší práce prodlužuje pracovní rozsah a umožňuje naložení takového materiálu, který by byl standardně nedostupný. Nabízíme dva modely s možností výbavy dálkovým ovládáním. Standardní výbava obsahuje naviják MV 1410 s lanem, kladkou montovanou na rameno a manuálním ovládáním. Přídavný hydraulický okruh je vhodný pro traktory, jejichž výkon čerpadla není dostatečný pro moderní hydraulická ramena. Velkou výhodou je nemíchání olejů a nižší spotřeba při provozu. Set zahrnuje čerpadlo s převodovkou, jak pro kardan, tak nasazovací. Dále je součástí dodávky hydraulická nádrž s vratným filtrem, teploměrem a měrkou oleje, stejně jako hydraulické hadice. Nádrž má objem přibližně 50 l. Naviják s rádiem jako volitelnou výbavou Vlastní hydaulický okruh Specifikace navijáků Model MV1410 MV1810 Tažná síla, kp Rychlost navíjení, m/s 0,45 0,35 Délka lana, m bodový závěs podstavce hydraulického ramene je určen pro univerzálnější připojení ramen i za zemědělský traktor. Splňuje normu ISO+370-1:1994. Tento závěs je vybaven teleskopickými nohami a vyrábí se ve dvou velikostech dle kategorie hydraulických ramen #2 #1. Průměr lana, mm Ø6 Ø8 Vícepramenné lano ano ano Manuální ovládání ano ano Rádiové ovládání extra extra Data odpovídají tlaku- 175 bar, průtoku - 40 l/min. 3-bodový závěs Rozvaděče, rotátory a další vybavení naleznete na našem webu:

12 O nás FTG Baltic UAB Je výrobní společností založenou ve Vilniusu v roce Je jedním z prvních výrobců vyvážecích vleků v Baltických zemích. Díky vlastníkům ze Švédska a dlouhé tradici výroby jsme úspěšně skloubili západní know-how s cenami a robustností východních zemí. Veškeré materiály jsou vybírány tak, aby plnily nejvyšší nároky našich zákazníků. FTG Baltic je jedním z netradičnějších výrobců vyvážecích vleků a hydraulických ramen z pobaltských států. Díky své kvalitě je silným hráčem jak ve Skandinávii, tak v zemích EU. FTG Baltic UAB Dūmų st. 3, LT Vilnius, Lithuania Phone: Fax.: info@ftgbaltic.lt Foragri s.r.o. Kamenická 3451, Mělník, Česká Republika tel.: tel.: info@foragri.cz
