1 Ovládání simulátoru pomocí Flysky FS-i6 29. prosince 2016 Obsah 1 Spojení PC a Flysky FS-i6 2 2 Nastavení programu SmartPropoPlus 2 3 Simulátory Liftoff FPV Freerider HotProps

2 1 Spojení PC a Flysky FS-i6 Ke spojení vašeho počítače a vysílačky je potřeba propojovací kabel. Do trainer portu na vysílačce Flysky FS-i6 zasuňte Mini-DIN konektor na propojovacím kabelu. Do audio vstupu pro mikrofon ve vašem počítači zasuňte JACK konektor na propojovacím kabelu. 2 Nastavení programu SmartPropoPlus Pro čtení PPM signálu, který jde z vysílačky do audio vstupu na vašem počítači, je třeba mít naistalovaný program SmartPropoPlus 1. Součástí instalačního balíčku SmartPropoPlus je i program vjoy, který vytvoří virtuální gamepad. Tento virtuální gamepad je poté použit pro ovládání simulátoru. Po spuštění SmartPropoPlus se zobrazí úvodní okno zobrazené na obrázku 1. Obrázek 1: Úvodní okno SmartPropoPlus Na záložce Input v sekci Bit Rate a Audio source Channel zaškrtněte políčko auto. Na záložce Transmitter v sekci Singal Decoder zvolte PPM - Standart, jako na obrázku

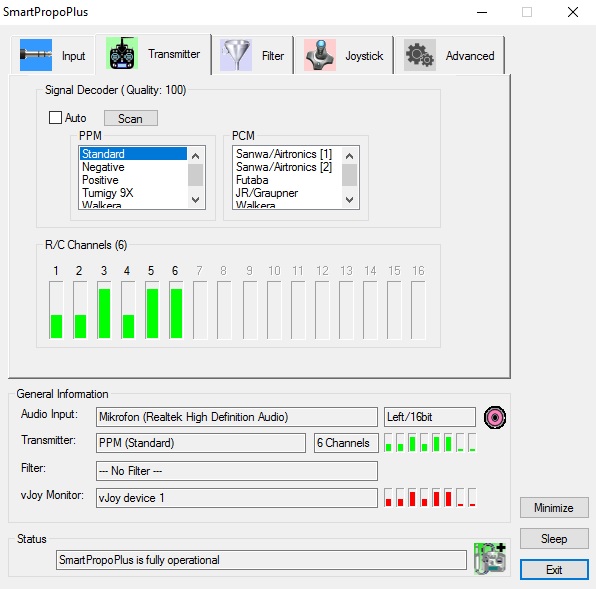

3 Obrázek 2: SmartPropoPlus - Transmitter Na záložce Joystick v sekci Mapping můžete změnit pořadí kanálů. Program vjoy není třeba nastavovat. 3 Simulátory Po nainstalování a nastavení programů SmartPropoPlus a vjoy je vysílačka připravena k ovládání simulátoru. Pro nejlepší ovládání simulátoru doporučujeme zmenšit mrtvé pásmo (deadband) na minimum a omezit grafické detaily hry, případně snížit rozlišení tak, aby hra běžela naprosto plynule a s minimální latencí, která je u FPV létání velice podstatným faktorem. Mezi nejčasteji používané simulátory patří LiftOff, FPV Freerider a HotProps. 3.1 Liftoff Pro nastavení vysílačky v simulátoru Liftoff zvolte v hlavním menu položku Options - Controls - Controller Presets, jak je zobrazeno na obrázku 3. 3

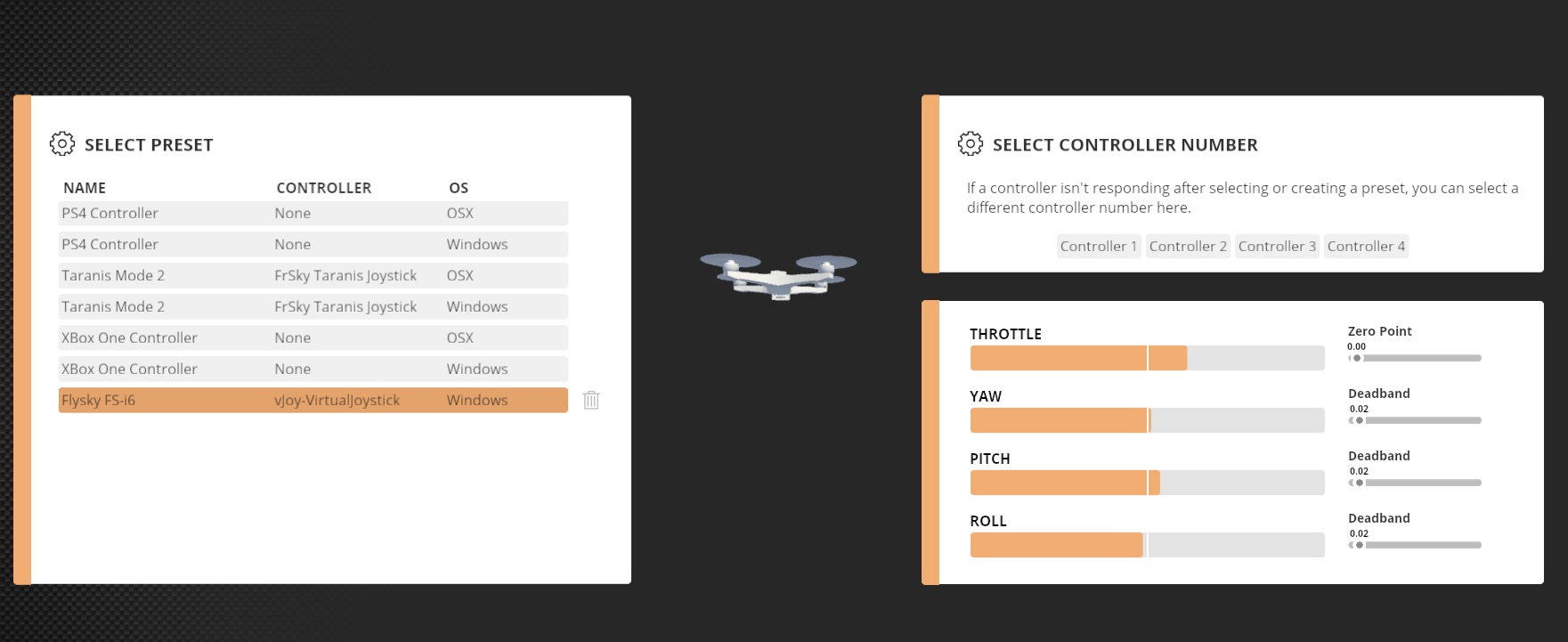

4 Obrázek 3: Liftoff - Hlavní menu Poté zvolte možnost Assisted creation, jak je zobrazeno na obrázku 4. Nastavení vysílačky proveďte dle instrukcí v simulátoru Liftoff. Obrázek 4: Liftoff - Nastavení vysílačky Po úspěšném nastavení vysílačky se vytvořený model objeví v seznamu preset. Zvolte si vytvořený model a ověřte jeho nastavení pomocí monitoru kanálů a modelu koptéry, jak je zobrazeno na obrázku 5. Obrázek 5: Liftoff - Preset vysílačky 4

5 Liftoff je nastaven a můžete začít létat. 3.2 FPV Freerider Pro nastavení vysílačky v simulátoru FPV Freerider zvolte USB controller jako vstup a klikněte na tlačítko Calibrate Controller, jak je zobrazeno na obrázku 6. Obrázek 6: FPVFreerider - Hlavní menu Nastavení vysílačky proveďte dle instrukcí v simulátoru FPV Freerider. Správnou funkci vysílačky si můžete ověřit pomocí monitoru kanálů, jak je zobrazeno na obrázku 7. Obrázek 7: FPV Freerider - Nastavení vysílačky Po úspěšném přiřazení kanálů je FPV Freerider nastaven a můžete začít létat. 5

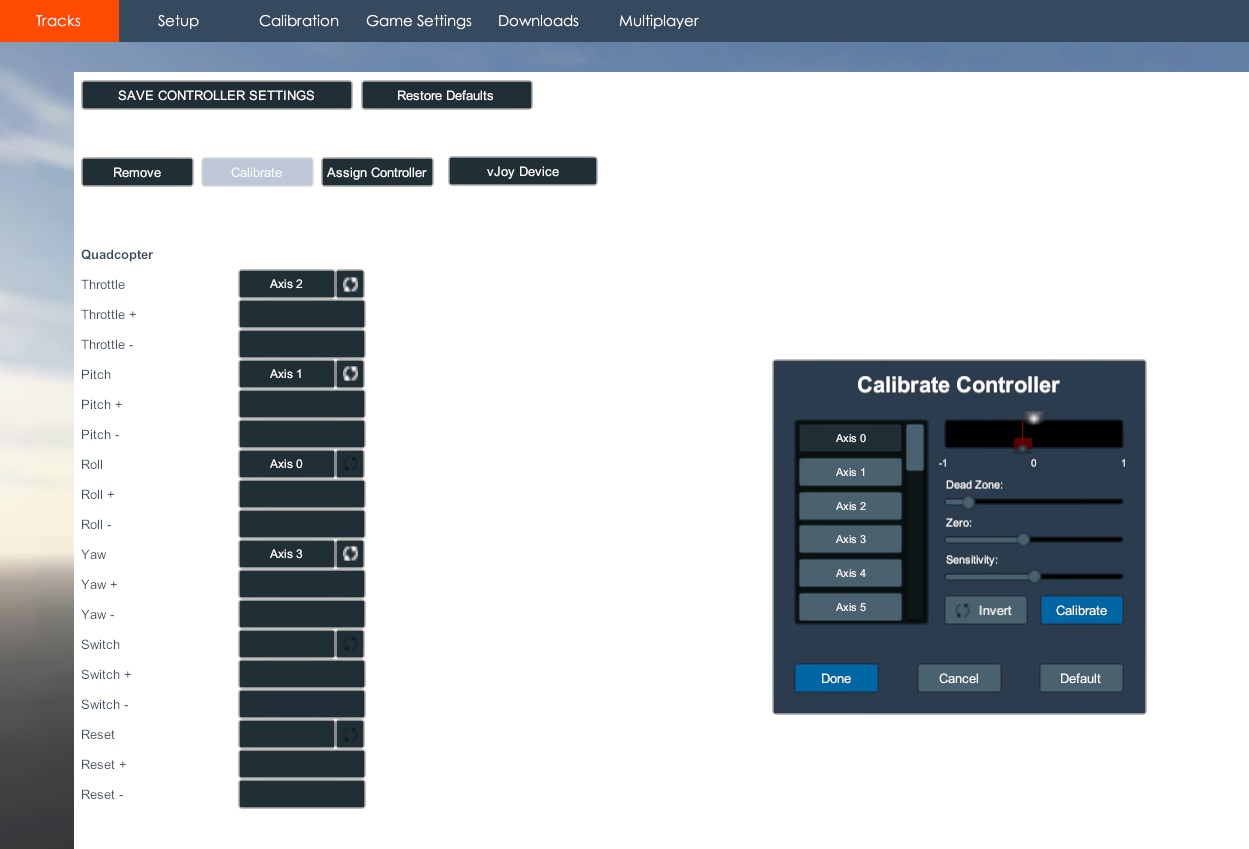

6 3.3 HotProps Pro nastavení vysílačky v simulátoru HotProps zvolte v horní nabídce položku Calibration. Pomocí tlačítka Assign Controller vyberte gamepad vjoy Device. Po kliknutí na tlačítko Calibrate se zobrazí okno Calibrate Controller. V tomto okně proveďte kalibraci všech kanálů. Jednotlivé kanály přiřaďte k ovládání koptéry (Throttle, Pitch, Roll, Yaw). To provedete kliknutím na pole vedle nápisu. V případě potřeby kanál invertujte. Obrázek 8: HotProps - Hlavní menu Po úspěšné kalibraci kanálů a jejich přiřazení je HotProps nastaven a můžete začít létat. 6
