1 Condensinox, ModuloControl, Varfree & ModuMax kondenzační technika IKEA Zličín, Praha kw 1 x Modumax 500, 1 x ModuMax 750

2 Projekční podklady Obsah Condensinox Popis kotlů Přednosti kotlů Vnitřní popis kotle Technické parametry Připojovací rozměry Prostorové nároky Varfree Popis kotlů Přednosti kotlů Vnitřní popis kotle Technické parametry Připojovací rozměry Prostorové nároky Modulocontrol Popis kotlů Přednosti kotlů Vnitřní popis kotle Technické parametry Připojovací rozměry Prostorové nároky Wessex ModuMax Popis kotlů Technické parametry Wessex ModuMax ( ) Wessex ModuMax ( ) Wessex ModuMax ( ) Wessex ModuMax ( ) Připojovací rozměry Wessex ModuMax ( ) Wessex ModuMax ( ) Wessex ModuMax ( ) Wessex ModuMax ( ) Wessex ModuMax ( ) Wessex ModuMax ( ) Vybrané reference Ochrana kotle a topného systému na straně vody Napouštění systému ÚT Pro napouštění systému ÚT použijte nainstalované napouštěcí/vypouštěcí armatury. Systém ÚT nejprve naplňte čistou vodou, poté řádně odvzdušněte a nakonec zkontrolujte těsnost. V žádném případě nenapouštějte topný systém změkčenou vodou! U nových systémů ÚT napuštěných změkčenou vodou, upravenou pomocí katexového filtru, může dojít k zanesení výměníku kotle a tím k zásadnímu snížení průtoku topné vody, na což se nevztahuje záruka. U starších systémů ÚT je nutné zhruba po 3 dnech provést proplach. Pro bližší informace nás kontaktujte na Na vyčištění, příp. výměnu zaneseného výměníku kotle se nevztahuje záruka! Pro vyloučení případného vzniku elektrokoroze je nutno přidat do vody topného systému inhibitor koroze multiprotec v poměru 1 : 100 (1 l multiprotecu na 100 l vody). Voda nesmí obsahovat mechanické nečistoty a její tvrdost nesmí překročit 1,5 mmol/l (8,5 dh, 15 F). V případě požadavku na pasivní ochranu topného systému před mrazem je nutno použít originální nemrznoucí směs a inhibitor koroze multiprotec ICE v koncentraci určené servisním technikem. Při použití jiných nemrznoucích směsí nenese dovozce odpovědnost za případná poškození kotle. Nepoužití prostředku multiprotec má za následek zánik záruky! Nepoužití prostředků multiprotec a MultiProtec ICE má za následek zánik záruky! U starších systémů ÚT je nutné před použitím inhibitoru multiprotec provést důkladné vyčištění a propláchnutí topné soustavy. V případě aplikace inhibitoru do znečištěného nebo nedostatečně vyčištěného systému ÚT může dojít k zanesení výměníku kotle a tím k zásadnímu snížení průtoku topné vody. Na vyčištění, příp. výměnu zaneseného výměníku kotle se nevztahuje záruka! 2

3 Condensinox, Varfree, ModuloControl, Modumax Condensinox 3

4 Projekční podklady Condensinox Popis kotlů Condensinox Výkonové varianty kotlů: 40, 60, 80, 100 kw Plynový kondenzační kotel s modulovaným hořákem, kompaktní těleso s velkým obsahem vody, teplosměnné plochy a spalovací komora z nerezové oceli 316L (protiproudý výměník) Vestavěný snímač tlaku vody, pojistný ventil 4 bar a automatický odvzdušňovací ventil Vestavěný snímač teploty spalin Oddělená teplejší a chladnější zpátečka Řídící jednotka Siemens LMU 64 a rozšíření pomocí clip-in Řízení teploty nebo výkonu signálem 0 10 Vss Možnost osazení nadřazené regulace Siemens RVS nebo SYNCO Předsměšovací hořák s ventilátorem, s automatickým zapalováním a s ionizačním hlídáním plamene Tepelná izolace z minerální vlny Galvanické oddělení el. sítě od systému kotle Přednosti kotlů Regulační rozsah 1 : 5 (v kaskádě až 1 : 20) Velmi nízké emise NOx (< 40 mg/kwh) a CO Tichý provoz kotle i spalinových cest Normovaný stupeň využití až 98 % (HS) Normovaný stupeň využití až 110 % (Hi) Minimální tlakové ztráty Minimální průtok vody kotlem Lze vynechat podavací čerpadla i HVDT Nízká spotřeba el. energie Malá zastavěná plocha 0,55 m 2 Malé dimenze spalinových cest Společný odvod spalin v přetlakovém komíně Provoz nezávislý nebo závislý na vzduchu z místnosti Koaxiální odvod spalin 80/125 nebo 100/150 4

5 Condensinox, Varfree, ModuloControl, Modumax Vnitřní popis kotle 1 2 Condensinox koaxiální přípojka odvodu spalin a sání vzduchu 2. předsměšovací hořák s ventilátorem 3. výstup ÚT, pojiš tovací ventil 4 bar, automatický odvzd. ventil 4. teplejší zpátečka ÚT 5. chladnější zpátečka ÚT 6. čerpadlo chlazení hořáku 7. snímač tlaku vody 8. tepelná izolace výměníku 9. tepelný nerezový výměník, materiál 316L 10. prostor pro regulátor Siemens RVS 11. řídící jednotka Siemens LMU64 5

6 Projekční podklady Technické parametry Condensinox Condensinox Jmenovitý tepelný výkon 80/60 C kw 8, ,4 97 Tepelný výkon 50/30 C kw 9,0 43,8 13,0 65,5 16,7 87,5 20,7 105,5 Tepelný příkon 80/60 C kw 12,4 62,1 16,5 82,7 19,5 100 Modulační rozsah % Norm. stupeň využití při 30% zatížení (podle EN 303) % 109,2 109, ,4 Provozní přetlak max./min. bar 4,0/1,0 4,0/1,0 4,0/1,0 4,0/1,0 Max. výstupní teplota C STB - pojistná teplota C Minimální průtokové množství m 3 /h Tlaková ztráta kotle při 20K mbar 3,5 3,5 1,8 2,6 Jmenovitý průtok výměníkem kotle m 3 /h 1,7 2,6 3,4 4,2 Objem vodní náplně l Hmotnost kotle (bez vodní náplně, včetně opláštění) kg Pohotovostní ztráty při Δt = 30K W Maximální spotřeba ZP G20 m 3 /h 4,4 6,6 8,7 10,6 Tlak plynu za provozu min./max. mbar Teplota spalin 80/60 C C Hmotnostní průtok spalin max. g/s 19,0 28,3 38,5 46,5 Teplotní třída spalin - T120 T120 T120 T120 Normovaný emisní faktor NOx, třída č. 5 (podle EN 483) mg/kwh Normovaný emisní faktor CO mg/kwh Obsah CO 2 ve spalinách při výkonu max./min. % 9,0/8,5 9,0/ 8,5 9,0/ 8,5 9,0/ 8,5 Dopravní tlak pro sání vzduchu a odvod spalin Pa Hluk při spalování - provoz závislý na vzduchu z kotelny db Hluk odtahu spalin, emitovaný ze spalinového hrdla db Průtok spalovacího vzduchu m 3 /h Přípojky výstup/zpátečky G 1 1/4 G 1 1/4 G 1 1/4 G 1 1/4 Přípojka plynu G 1/2 G 1/2 G 3/4 G 3/4 Pojistný ventil 4 bar R 3/4 R 3/4 R 3/4 R 3/4 Přípojka spalin (hrdlo) mm Přípojka přiváděného vzduchu (hrdlo) mm Přípojka odvodu kondenzátu mm Množství kondenzátu (zemní plyn) 40/30 C l/h 5,9 6,7 7,3 8,1 Hodnota ph kondenzátu - 4,2 4,2 4,2 4,2 Elektrické napájení V/Hz 230/50 230/50 230/50 230/50 Elektrické krytí IP Vlastní elektrická spotřeba min./max. výkon W 94/150 94/ / /320 Max. provozní proud A 0,9 0,9 2,0 2,0 Šířka mm Hloubka mm Výška mm

7 Condensinox, Varfree, ModuloControl, Modumax Připojovací rozměry A B C D E F G H I J K L M N O Condensinox 40, / G1/2 121 Condensinox 80, / G1/2 133 Condensinox B E C min. 20 max. 40 A N M F K K J K 18 G H I L D 25 O 7

8 Projekční podklady Prostorové nároky Condensinox A B C H Condensinox 40, Condensinox 80, H A A B B A C 8

9 Condensinox, Varfree, ModuloControl, Modumax Varfree 9

10 Projekční podklady Popis kotlů Varfree Varfree Výkonové řady kotlů: 40, 60, 80, 100 kw Plynový nástěnný kondenzační kotel s modulovaným nerezovým hořákem a nerezovým výměníkem Vestavěný snímač tlaku vody, pojistný ventil 4 bar a automatický odvzdušňovací ventil Vestavěný snímač teploty spalin Řídící jednotka Siemens LMU 64 a rozšíření pomocí clip-in Řízení teploty signálem 0 10 V Možnost osazení nadřazené regulace Siemens RVS nebo SYNCO Hořák s ventilátorem, s automatickým zapalováním a s ionizačním hlídáním plamene Galvanické oddělení el. sítě od systému kotle Přednosti kotlů Regulační rozsah 1 : 4 Velmi nízké hodnoty emisí Nox, tř. 5 Tichý provoz kotle i spalinových cest Normovaný stupeň využití až 97,8 (HS) Normovaný stupeň využití až 107,3 (Hi) Nízká spotřeba el. energie Malé rozměry Malé dimenze spalinových cest Společný odvod spalin Provoz závislý nebo nezávislý na vzduchu v místnosti Koaxiální odvod spalin 80/125 nebo 100/150 10

11 Condensinox, Varfree, ModuloControl, Modumax Varfree Vnitřní popis kotle varfree nerezový premixový hořák 2. kondenzační výměník 3. spalovací komora 4. oběhové čerpadlo 5. zpátečka ÚT 6. výstup ÚT, pojišťovací ventil, automatický odvzd. ventil 7. ovládací panel 11

12 Projekční podklady Technické parametry Varfree Varfree Jmenovitý tepelný výkon 80/60 C kw 12,6 40,0 14,5 56,5 25,5 80,0 25,5 92,6 Tepelný výkon 50/30 C kw 12,6 44,0 14,5 61,8 25,5 87,0 25,5 100,0 Tepelný příkon 80/60 C kw 15,0 58,0 26,0 83,0 26,0 95,1 Modulační rozsah % Norm. stupeň využití při 30% zatížení (podle EN 303) % 109,3 109,3 108,6 108,3 Provozní přetlak max./min. bar 4,0/1,0 4,0/1,0 4,0/1,0 4,0/1,0 Max. výstupní teplota C STB - pojistná teplota C Minimální průtokové množství m 3 /h 1,8 1,8 2,5 2,5 Tlaková ztráta kotle při 20K mbar Jmenovitý průtok výměníkem kotle m 3 /h 2,4 2,4 4,0 4,0 Objem vodní náplně l 6,1 6,1 9,4 9,4 Hmotnost kotle (bez vodní náplně, včetně opláštění) kg Pohotovostní ztráty při Δt = 30K W Maximální spotřeba ZP G20 m 3 /h 5,7 6,1 8,8 10,1 Tlak plynu za provozu min./max. mbar Teplota spalin 80/60 C C Hmotnostní průtok spalin max. g/s 19,0 28,3 38,5 46,5 Teplotní třída spalin - T120 T120 T120 T120 Normovaný emisní faktor NOx, třída č. 5 (podle EN 483) mg/kwh Normovaný emisní faktor CO mg/kwh Obsah CO 2 ve spalinách při výkonu max./min. % 9,0/8,5 9,0/8,5 9,0/8,5 9,0/8,5 Dopravní tlak pro sání vzduchu a odvod spalin Pa Hluk při spalování - provoz závislý na vzduchu z kotelny db Hluk odtahu spalin, emitovaný ze spalinového hrdla db Průtok spalovacího vzduchu m 3 /h Přípojky výstup/zpátečky G 1 G 1 G 1 ¼ G 1 ¼ Přípojka plynu G ¾ G ¾ G ¾ G ¾ Pojistný ventil 4 bar R ½ R ½ R ½ R ½ Přípojka spalin (hrdlo) mm Přípojka přiváděného vzduchu (hrdlo) mm Přípojka odvodu kondenzátu mm Množství kondenzátu (zemní plyn) 40/30 C l/h 5,9 6,7 7,3 8,1 Hodnota ph kondenzátu - 4,2 4,2 4,2 4,2 Elektrické napájení V/Hz 230/50 230/50 230/50 230/50 Elektrické krytí IP Vlastní elektrická spotřeba min./max. výkon W 94/190 94/ / /200 Max. provozní proud A 0,9 0,9 2,0 2,0 Šířka mm Hloubka mm Výška mm

13 Condensinox, Varfree, ModuloControl, Modumax Připojovací rozměry a 60 kw = a 100 kw = a 60 kw = a 100 kw = Varfree S čelní pohled boční pohled čelní pohled CS CA S1 M 232 G R C horní pohled spodní pohled 13

14 Projekční podklady Prostorové nároky Varfree Typ A min. B C D min. E min. Varfree 40, Varfree 80, A B C E mini* D 14

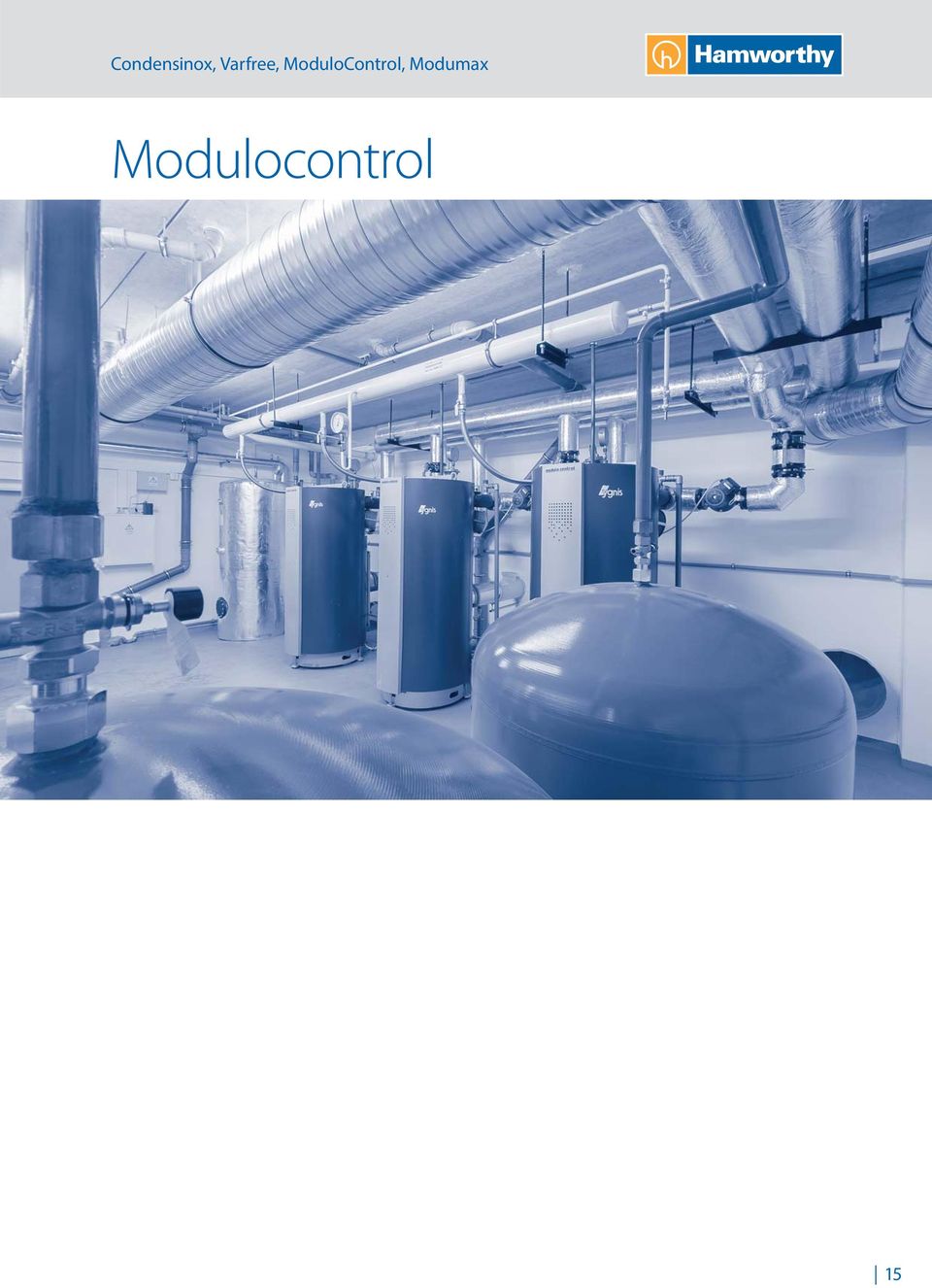

15 Condensinox, Varfree, ModuloControl, Modumax Modulocontrol 15

16 Projekční podklady ModuloControl Popis kotlů ModuloControl Výkonové varianty kotlů: 116, 145, 180, 330, 390, 450 kw Plynový kondenzační kotel s modulovaným hořákem, kompaktní těleso s velkým obsahem vody, teplosměnné plochy a spalovací komora z nerezové oceli 316L (protiproudý výměník) Vestavěný snímač tlaku vody, pojistný ventil 4 bar a automatický odvzdušňovací ventil Vestavěný snímač teploty spalin Řídící jednotka Siemens LMU 64 a rozšíření pomocí clip-in Řízení teploty nebo výkonu signálem 0 10 Vss Možnost osazení nadřazené regulace Siemens RVS nebo SYNCO Předsměšovací hořák s ventilátorem, s automatickým zapalováním žhavící elektrodou a s ionizačním hlídáním plamene Tepelná izolace z minerální vlny Galvanické oddělení el. sítě od systému kotle Přednosti kotlů Regulační rozsah 1 : 4 Velmi nízké emise NOx (< 60 mg/kwh) a CO Tichý provoz kotle i spalinové cesty Normovaný stupeň využití až 96 % (HS) Normovaný stupeň využití až 109 % (Hi) Minimální tlakové ztráty Lze vynechat podavací čerpadla i HVDT Nízká spotřeba el. energie Malá zastavěná plocha Odvod spalin v podtlakovém komíně (0 Pa na hrdle spalin) Není potřeba zajišťovat min. průtok vody kotlem 16

17 Condensinox, Varfree, ModuloControl, Modumax Vnitřní popis kotle ModuloControl Hořák s předsměšováním 2. Ovládací panel kotle Siemens RVS 3. Řídící jednotka Siemens LMU64 4. Ventilátor 5. Vzduchový filtr 6. Tepelný nerezový výměník, materiál 316L 17

18 Projekční podklady ModuloControl Technické parametry Modulo Control Jmenovitý tepelný výkon 80/60 C kw 29, , , Tepelný výkon 40/30 C kw 34,7 126,8 42,1 157,6 52,4 194,8 92,4 349,7 112,2 420,2 Tepelný příkon 80/60 C kw 31, Modulační rozsah % Normovaný stupeň využití při 30% zatížení (podle EN 303) % 109,3 107,9 109,2 108,4 108,4 106 Norm. stupeň využití při 80/60 C % 95,7 94,5 94,8 95,1 95,5 95,3 Provozní přetlak max./min. bar 4,0/1,0 4,0/1,0 4,0/1,0 6,0/1,0 6,0/1,0 6,0/1,0 Max. výstupní teplota C Max. výstupní teplota (tovární nastavení) C Minimální průtokové množství m3/h Tlaková ztráta kotle při Δt 20K mbar Jmenovitý průtok výměníkem kotle m3/h 5 6,25 7,75 14,3 16,3 19,4 Objem vodní náplně l Hmotnost kotle (bez vodní náplně, včetně opláštění) kg Maximální spotřeba ZP G20 m3/h 12,9 16,4 20,3 36,9 43,9 50 Tlak plynu za provozu min./max. mbar Teplota spalin 80/60 C C Hmotnostní průtok spalin max. g/s 52,1 66,3 81,4 150, ,6 Normovaný emisní faktor NOx, třída č. 5 (podle EN 483) mg/kwh Normovaný emisní faktor CO mg/kwh Obsah CO 2 ve spalinách při výkonu max./min. % 9,7/8,8 9,7/8,8 9,7/8,8 9,6/8,9 9,6/8,9 9,6/8,9 Dopravní tlak pro sání vzduchu a odvod spalin Pa Průtok spalovacího vzduchu m3/h ,5 227,7 421,7 501,4 570,4 Přípojky výstup/zpátečky Přípojka plynu /4 1 1/4 1 1/4 Přípojka spalin mm Přípojka odvodu kondenzátu mm DN 32 DN 32 DN 32 DN 32 DN 32 DN 32 Hodnota ph kondenzátu - 4,2 4,2 4,2 4,2 4,2 4,2 Elektrické napájení V/Hz 230/50 230/50 230/50 230/50 230/50 230/50 Elektrické krytí IP Vlastní elektrická spotřeba max. výkon W Šířka mm Hloubka mm Výška mm

19 Condensinox, Varfree, ModuloControl, Modumax Připojovací rozměry Modulo Control PVC Modulo Control PVC Modulo Control PVC Modulo Control /4 250 PVC /4 Modulo Control /4 250 PVC /4 Modulo Control /4 250 PVC /4 ModuloControl ØA B C D E F H I J K P Q R S T U Modulo Control Modulo Control Modulo Control Modulo Control , , Modulo Control , , Modulo Control , , Ø A P B 9 I H U F 1 Q 3 4 J K T 3 R 4 C D E 9 S 20 mm 19

20 Projekční podklady ModuloControl Prostorové nároky Typ A B C N Hm min. šířka* min. výška* Modulo Control Modulo Control Modulo Control Modulo Control Modulo Control Modulo Control * kotel bez opláštění prostor pro vyjmutí hořáku B H m min 38 / max 50 N A C čelní pohled půdorys 20

21 Condensinox, Varfree, ModuloControl, Modumax Wessex ModuMax 21

22 Projekční podklady Wessex ModuMax Popis kotlů Modumax Konstrukce Modulární kondenzační kotle Wessex ModuMax jsou sestaveny ze samostatných jednotek (modulů) s vlastním hořákem a spalovací komorou zapojených do kaskád. Umožňují tak provoz jakéhokoliv modulu v jakémkoliv pořadí. Každá spalovací komora je vyrobena z vysoce kvalitní nerezové oceli a je celosvařovaná. Kotle jsou obvykle dodávány úplně sestavené, ale v případě obtížně přístupných prostor kotelny je možné zjednodušit manipulaci snadným oddělením jednotlivých kotlů. Vnější povrch kotlů je tvořen lakovanými krycími panely a plastovými kryty. Každá sestava má základnu v paletovém provedení, lze jí snadno manipulovat paletovým vozíkem a bez problémů projde standardními jednokřídlovými dveřmi. Tepelný výměník Všechny kotle Wessex ModuMax mají válcový primární tepelný výměník s vysokou účinností. Kondenzační vícetahový výměník má konstrukci s žebry z vysoce kvalitní nerezové oceli, která plně odolává přirozeným korozním účinkům kondenzátu. Trubky na obou koncích zasahují do litinových trubkovnic. Tyto trubkovnice svým rozčleněním zajišťují rovnoměrný průtok každou trubkou. Trubky o průměru 22 mm v kombinaci s vysokými průtokovými rychlostmi vody snižují riziko ucpání na rozdíl od alternativních konstrukcí tepelných výměníků s užšími vodními cestami. 22

23 Condensinox, Varfree, ModuloControl, Modumax Zapalování žhavicí elektrodou Plně automatického zapalování je dosahováno pomocí zapalovacího systému s žhavící elektrodou. Tento vysoce účinný a spolehlivý způsob zapalování vyžaduje méně údržby než tradiční jiskrové zapalování a eliminuje elektrické rušení, které se někdy vyskytuje u jiskrového systému. Kontrola plamene je zajištěna ionizační elektrodou. Řízení spalovacího poměru K přesné lineární regulaci množství směsi plynu se vzduchem vstupující do hořáku je využito efektu venturiho trubice. Regulace měří pokles tlaku vzduchu v difuzéru na vstupu ventilátoru a podle toho upravuje tlak plynu. Wessex ModuMax Přívod spalovacího vzduchu Spalovací vzduch je přiváděn do difuzéru přes speciální konstrukci pláště kotle, ve které je předehříván. Průtok spalovacího vzduchu pak tvoří izolaci vnějších panelů kotle. Předehřev spalovacího vzduchu zvyšuje celkovou účinnost zařízení. Hořák Válcový hořák je umístěn ve středu primárního tepelného výměníku a je vyroben z tkaného pletiva FeCrAl Aconit. Tato konstrukce hořáku zajišťuje výbornou stabilitu plamene při změnách jeho výkonu. Díky konstrukci hořáku z tkaného vlákna je dosahováno nižších teplot plamene a tím i menších emisí NOx. Termostaty Všechny kotle Wessex ModuMax jsou vybaveny limitními termostaty s ručním resetem, pracujícími v rozsahu C. Normálně jsou od výrobce nastaveny na 100 C. Termostat s elektronickou regulací teploty reguluje teplotu průtoku kotlem do maximální teploty 90 C. Z důvodu přizpůsobení instalacím s více kotli lze limitní termostat nastavit až na 110 C, avšak pokud jsou termostaty na regulaci kotlů nastaveny na vyšší teplotu než 83 C, musí být zajištěn odpovídající tlak v systému ÚT. Kotle ModuMax též obsahují snímače výstupní a vratné teploty, které společně se snímačem průtoku řídí pracovní bod pro modulaci kotle. Vodní systém Kotle Wessex jsou zkonstruovány pro maximální pracovní tlak 10 bar. Každý modul je dodáván s výstupem pro pojistný ventil (nedodává Hamworthy). V případech, kdy má voda přiváděná do kotle vysokou tvrdost, je doporučena její úprava k zamezení usazování vodního kamene nebo kalu ve vodních cestách v kotle. Elektrické napájení Pro každý kotel je doporučen nezávislý vypínač a jištěné napájení pro zajištění možnosti vypínání jednotlivých modulů beze ztráty funkce celého kotle. Jednofázové napájení, 230 V, 50 Hz. Dálková signalizace Všechny modely jsou standardně vybaveny kontakty bez napětí na signalizaci běžných závad a normálního běhu. Kontakty jsou kompatibilní s BMS a umožňují připojení kotle k řídicímu systému budovy za účelem monitorování provozu a stavu kotle. 23

24 Projekční podklady Wessex ModuMax Wessex ModuMax ( ) Technické parametry Wessex ModuMax typ 100/100ci 100/200ci 100/300ci Počet kotlů - modulů Jmenovitý tepelný výkon 80/60 C kw 20,0 97,5 20, ,0 292,5 Tepelný výkon 50/30 C kw 22,0 99,5 22, ,0 298,5 Tepelný příkon 80/60 C kw 109,0 218,0 327,0 Normovaný stupeň využití 80/60 C % 103,5 103,5 103,5 Normovaný stupeň využití 50/30 C % 106,6 106,6 106,6 Provozní přetlak max./min. bar 10/1 10/1 10/1 Maximální teplota výstupu C STB - pojistná teplota C Minimální průtok kotlem - modulem m 3 /h 0,8 0,8 0,8 Jmenovitý průtok kotlem - modulem při Δt 20K m 3 /h 4,3 4,3 4,3 Tlaková ztráta kotle - modulu při Δt 20K mbar Součinitel průtoku k v kotle - modulu - 31,5 31,5 31,5 Objem vody v kotli - modulu l Pohotovostní ztráty při 70 C W Maximální spotřeba ZP G20 m 3 /h 10,8 21,6 32,4 Tlak plynu za provozu min./max. mbar Teplota spalin 80/60 C C Teplota spalin 50/30 C C Hmotnostní průtok spalin max./min. g/s 42,4/6,7 84,8/13,4 127,2/20,1 Teplotní třída spalin - T120 T120 T120 Normovaný emisní faktor NOx, třída č. 5 mg/kwh Normovaný emisní faktor CO mg/kwh Obsah CO 2 ve spalinách při výkonu max./min. % 9,0 ±0,1 9,0±0,1 9,0±0,1 Dopravní tlak pro sání vzduchu a odvod spalin Pa Průtok spalovacího vzduchu m 3 /h 116,7 233,4 350 Přípojky výstup / zpátečka G 1 1/2 M G 1 1/2 M G 1 1/2 M Přípojka plynu Rp 1 Rp 1 Rp 1 Pojistný výstup R 3/4 R 3/4 R 3/4 Výstup odvodu spalin / sdruž. odvodu spalin mm Přívod spalovacího vzduchu do modulu mm Přípojka odvodu kondenzátu mm Množství kondenzátu (zemní plyn) 40/30 C l/h 8,8 17,6 26,4 Hodnota ph kondenzátu - 4,2 4,2 4,2 Elektrické napájení V/Hz 230/50 230/50 230/50 Elektrické krytí IP Maximální příkon W Elektrické jištění modulu A Spouštěcí / provozní proud A 1,2/0,8 2,4/1,6 3,6/2,4 Hladina akustického tlaku max./min.(odstup 1m) db 60/47 60/47 60/47 Hmotnost (bez vody, vč. opláštění) kg Šířka mm Hloubka mm Výška mm ModuMax ( ) lze také provozovat se spalováním zkapalněného plynu - info u dodavatele CE-značka/ID číslo výrobku CE 0087BQ008 24

25 Condensinox, Varfree, ModuloControl, Modumax Wessex ModuMax ( ) Technické parametry Wessex ModuMax typ 120/120ci 120/240ci 120/360ci Počet kotlů - modulů Jmenovitý tepelný výkon 80/60 C kw 23,0 119,0 23,0 222,0 23,0 333,0 Tepelný výkon 50/30 C kw 25,0 120,0 25,0 240,0 25,0 360,0 Tepelný příkon 80/60 C kw 133,0 266,0 399,0 Normovaný stupeň využití 80/60 C % 103,5 103,5 103,5 Normovaný stupeň využití 50/30 C % 106,6 106,6 106,6 Provozní přetlak max./min. bar 10/1 10/1 10/1 Maximální teplota výstupu C STB - pojistná teplota C Minimální průtok kotlem - modulem m 3 /h 0,8 0,8 0,8 Jmenovitý průtok kotlem - modulem při Δt 20K m 3 /h 5,2 5,2 5,2 Tlaková ztráta kotle - modulu při Δt 20K mbar Součinitel průtoku k v kotle - modulu - 31,5 31,5 31,5 Objem vody v kotli - modulu l Wessex ModuMax Pohotovostní ztráty při 70 C W Maximální spotřeba ZP G20 m 3 /h 12,7 25,4 38,1 Tlak plynu za provozu min./max. mbar Teplota spalin 80/60 C C Teplota spalin 50/30 C C Hmotnostní průtok spalin max./min. g/s 54,5/7,3 109/14,6 163,5/21,9 Teplotní třída spalin - T120 T120 T120 Normovaný emisní faktor NOx, třída č. 5 mg/kwh Normovaný emisní faktor CO mg/kwh Obsah CO 2 ve spalinách při výkonu max./min. % 9,0 ±0,1 9,0±0,1 9, 0±0,1 Dopravní tlak pro sání vzduchu a odvod spalin Pa Průtok spalovacího vzduchu m 3 /h 135,6 271,2 406,8 Přípojky výstup/zpátečka G 1 1/2 M G 1 1/2 M G 1 1/2 M Přípojka plynu Rp 1 Rp 1 Rp 1 Pojistný výstup R 3/4 R 3/4 R 3/4 Výstup odvodu spalin / sdruž. odvodu spalin mm Přívod spalovacího vzduchu do modulu mm Přípojka odvodu kondenzátu mm Množství kondenzátu (zemní plyn) 40/30 C l/h 10,2 20,4 30,6 Hodnota ph kondenzátu - 4,2 4,2 4,2 Elektrické napájení V/Hz 230/50 230/50 230/50 Elektrické krytí IP Maximální příkon W Elektrické jištění modulu A Spouštěcí/provozní proud A 1,2/0,8 2,4/1,6 3,6/2,4 Hladina akustického tlaku max./min.(odstup 1m) db 60/47 60/47 60/47 Hmotnost (bez vody, vč. opláštění) kg Šířka mm Hloubka mm Výška mm ModuMax ( ) lze také provozovat se spalováním zkapalněného plynu - info u dodavatele CE-značka/ID číslo výrobku CE 0087BQ008 25

26 Projekční podklady Wessex ModuMax Wessex ModuMax ( ) Technické parametry Wessex ModuMax typ 200/200ci 200/400ci 200/600ci Počet kotlů - modulů Jmenovitý tepelný výkon 80/60 C kw 40,0 194,4 40,0 388,8 40,0 583,2 Tepelný výkon 50/30 C kw 42,0 199,5 42,0 399,0 42,0 598,5 Tepelný příkon 80/60 C kw 219,0 439,0 659,0 Normovaný stupeň využití 80/60 C % 102,5 102,5 102,5 Normovaný stupeň využití 50/30 C % 105,4 105,4 105,4 Provozní přetlak max./min. bar 10/1 10/1 10/1 Maximální teplota výstupu C STB - pojistná teplota C Minimální průtok kotlem - modulem m 3 /h 1,7 1,7 1,7 Jmenovitý průtok kotlem - modulem při Δt 20K m 3 /h 8,6 8,6 8,6 Tlaková ztráta kotle - modulu při Δt 20K mbar Součinitel průtoku k v kotle - modulu Objem vody v kotli - modulu l Pohotovostní ztráty při 70 C W Maximální spotřeba ZP G20 m 3 /h 21,4 42,8 64,2 Tlak plynu za provozu min./max. mbar Teplota spalin 80/60 C C Teplota spalin 50/30 C C Hmotnostní průtok spalin max./min. g/s 83,7/16,8 167,4/33,5 251/50,2 Teplotní třída spalin - T210 T210 T210 Normovaný emisní faktor NOx, třída č. 5 mg/kwh Normovaný emisní faktor CO mg/kwh Obsah CO 2 ve spalinách při výkonu max./min. % 9,0±0,1 9,0±0,1 9,0±0,1 Dopravní tlak pro sání vzduchu a odvod spalin Pa Průtok spalovacího vzduchu m 3 /h Přípojky výstup/zpátečka G 2 1/2 M G 2 1/2 M G 2 1/2 M Přípojka plynu Rp 1 1/4 Rp 1 1/4 Rp 1 1/4 Pojistný výstup R 3/4 R 3/4 R 3/4 Výstup odvodu spalin / sdruž. odvodu spalin mm Přípojka odvodu kondenzátu mm Množství kondenzátu (zemní plyn) 40/30 C l/h 17,6 35,2 52,8 Hodnota ph kondenzátu - 4,2 4,2 4,2 Elektrické napájení V/Hz 230/50 230/50 230/50 Elektrické krytí IP Maximální příkon W Elektrické jištění modulu A Spouštěcí/provozní proud A 1,3/0,9 2,6/1,8 3,9/2,7 Hladina akustického tlaku max./min. (odstup 1m) db 65/47 65/47 65/47 Hmotnost (bez vody, vč. opláštění) kg Šířka mm Hloubka mm Výška mm ModuMax ( ) lze také provozovat se spalováním zkapalněného plynu - info u dodavatele CE-značka/ID číslo výrobku CE 0087BQ008 26

27 Condensinox, Varfree, ModuloControl, Modumax Wessex ModuMax ( ) Technické parametry Wessex ModuMax typ 250/250ci 250/500ci 250/750ci Počet kotlů - modulů Jmenovitý tepelný výkon 80/60 C kw 49,0 246,3 49,0 492,6 49,0 738,9 Tepelný výkon 50/30 C kw 53,0 250,0 53,0 500,0 53,0 750,0 Tepelný příkon 80/60 C kw 275,0 550,0 825,0 Normovaný stupeň využití 80/60 C % 102,5 102,5 102,5 Normovaný stupeň využití 50/30 C % 105,4 105,4 105,4 Provozní přetlak max./min. bar 10/1 10/1 10/1 Maximální teplota výstupu C STB - pojistná teplota C Minimální průtok kotlem - modulem m 3 /h 2,1 2,1 2,1 Jmenovitý průtok kotlem - modulem při Δt 20K m 3 /h 10,8 10,8 10,8 Tlaková ztráta kotle - modulu při Δt 20K mbar Součinitel průtoku k v kotle - modulu Objem vody v kotli - modulu l Wessex ModuMax Pohotovostní ztráty při 70 C W Maximální spotřeba ZP G20 m 3 /h 27,9 55,8 83,7 Tlak plynu za provozu min./max. mbar Teplota spalin 80/60 C C Teplota spalin 50/30 C C Hmotnostní průtok spalin max./min. g/s 106,2/21,2 212,4/42,5 318,6/63,72 Teplotní třída spalin - T120 T120 T120 Normovaný emisní faktor NOx, třída č. 5 mg/kwh Normovaný emisní faktor CO mg/kwh Obsah CO 2 ve spalinách při výkonu max./min. % 9,0 ±0,1 9,0±0,1 9, 0±0,1 Dopravní tlak pro sání vzduchu a odvod spalin Pa Průtok spalovacího vzduchu m 3 /h Přípojky výstup / zpátečka G 2 1/2 M G 2 1/2 M G 2 1/2 M Přípojka plynu Rp 1 1/4 Rp 1 1/4 Rp 1 1/4 Pojistný výstup R 3/4 R 3/4 R 3/4 Výstup odvodu spalin / sdruž. odvodu spalin mm Přípojka odvodu kondenzátu mm Množství kondenzátu (zemní plyn) 40/30 C l/h 21,7 42,9 64,8 Hodnota ph kondenzátu - 4,2 4,2 4,2 Elektrické napájení V/Hz 230/50 230/50 230/50 Elektrické krytí IP Maximální příkon W Elektrické jištění modulu A Spouštěcí / provozní proud A 1,3/0,9 2,6/1,8 3,9/2,7 Hladina akustického tlaku max./min.(odstup 1m) db 65/47 65/47 65/47 Hmotnost (bez vody, vč. opláštění) kg Šířka mm Hloubka mm Výška mm ModuMax ( ) lze také provozovat se spalováním zkapalněného plynu - info u dodavatele CE-značka/ID číslo výrobku CE 0087BQ008 27

28 Projekční podklady Wessex ModuMax Wessex ModuMax ( ) Připojovací rozměry Wessex ModuMax typ 100/200ci 120/240ci Počet kotlů - modulů 1 1 Tepelný výkon 50/30 C kw 22,0 99,5 25,0 120,0 Legenda: 1 - topný výstup G 1 1/2 M 2 - zpátečka G 1 1/2 M 3 - připojení plynu Rp pojistný výstup R 3/4 5 - odvod kondenzátu se šroubením pro plastové potrubí DN spalinové hrdo (vnitřní průměr) pr přívod spalovacího vzduchu (vnější průměr) pr ovládací panel kotle 9 - elektrické připojení (sběrnice LPB, napájení 230V~) 28

29 Condensinox, Varfree, ModuloControl, Modumax Wessex ModuMax ( ) Připojovací rozměry Wessex ModuMax typ 100/200ci 120/240ci Počet kotlů - modulů 2 2 Tepelný výkon 50/30 C kw 22,0 199,0 25,0 240,0 Wessex ModuMax Legenda: 1 - topný výstup G 1 1/2 M 2 - zpátečka G 1 1/2 M 3 - připojení plynu Rp pojistný výstup R 3/4 5 - odvod kondenzátu se šroubením pro plastové potrubí DN společný sběrač s hrdlem (vnitřní průměr) pr přívod spalovacího vzduchu (vnější průměr) 3 x pr ovládací panel kotle 9 - elektrické připojení (sběrnice LPB, napájení 230V~) 29

30 Projekční podklady Wessex ModuMax Wessex ModuMax ( ) Připojovací rozměry Wessex ModuMax typ 100/300ci 120/360ci Počet kotlů - modulů 3 3 Tepelný výkon 50/30 C kw 22,0 298,5 25,0 360,0 Legenda: 1 - topný výstup G 1 1/2 M 2 - zpátečka G 1 1/2 M 3 - připojení plynu Rp pojistný výstup R 3/4 5 - odvod kondenzátu se šroubením pro plastové potrubí DN společný sběrač s hrdlem (vnitřní průměr) pr přívod spalovacího vzduchu (vnější průměr) 3 x pr ovládací panel kotle 9 - elektrické připojení (sběrnice LPB, napájení 230V~) 30

31 Condensinox, Varfree, ModuloControl, Modumax Wessex ModuMax ( ) Připojovací rozměry Wessex ModuMax typ 200/200ci 250/250ci Počet kotlů - modulů 3 3 Tepelný výkon 50/30 C kw 42,0 199,5 53,0 250,0 Wessex ModuMax Legenda: 1 - topný výstup G 2 1/2 M 2 - zpátečka G 2 1/2 M 3 - připojení plynu Rp 1 1/4 4 - pojistný výstup R 3/4 5 - odvod kondenzátu se šroubením pro plastové potrubí DN spalinové hrdo (vnitřní průměr) pr ovládací panel kotle 9 - elektrické připojení (sběrnice LPB, napájení 230V~) 31

32 Projekční podklady Wessex ModuMax Wessex ModuMax ( ) Připojovací rozměry Wessex ModuMax typ 200/400ci 250/500ci Počet kotlů - modulů 2 2 Tepelný výkon 50/30 C kw 42,0 399,0 53,0 500,0 Legenda: 1 - topný výstup G 2 1/2 M 2 - zpátečka G 2 1/2 M 3 - připojení plynu Rp 1 1/4 4 - pojistný výstup R 3/4 5 - odvod kondenzátu se šroubením pro plastové potrubí DN společný sběrač s hrdlem (vnitřní průměr) pr ovládací panel kotle 9 - elektrické připojení (sběrnice LPB, napájení 230V~) 32

33 Condensinox, Varfree, ModuloControl, Modumax Wessex ModuMax ( ) Připojovací rozměry Wessex ModuMax typ 200/600ci 250/750ci Počet kotlů - modulů 3 3 Tepelný výkon 50/30 C kw 42,0 598,5 53,0 750,0 Wessex ModuMax Legenda: 1 - topný výstup G 2 1/2 M 2 - zpátečka G 2 1/2 M 3 - připojení plynu Rp 1 1/4 4 - pojistný výstup R 3/4 5 - odvod kondenzátu se šroubením pro plastové potrubí DN společný sběrač s hrdlem (vnitřní průměr) pr ovládací panel kotle 9 - elektrické připojení (sběrnice LPB, napájení 230V~) 33

34 34 Projekční podklady

35 Condensinox, Varfree, ModuloControl, Modumax Vybrané reference aktualizace 8/2014 Akce Výkon Kotel Novoměstská radnice, Praha 600 kw ModuMax 120/240ci + 120/360ci Lesy ČR, Hradec Králové 360 kw ModuMax 120/360ci HC Slavoj, Velké Popovice 360 kw ModuMax 120/360ci HZS Liberec 240 kw ModuMax 120/240ci BD Nepomucká, Praha 750 kw ModuMax 250/750ci Hala ZF Staňkov 750 kw Modumax 250/750ci Loma Systems, Dobřany 240 kw Modumax 120/240ci Gymnázium Louny 360 kw Modumax 120/360ci MOA Jičín 500 kw ModuMax 250/500ci ZŠ Mladá Boleslav 240 kw Modumax 120/240ci Nemocnice Říčany 500 kw ModuMax 250/500ci ZŠ Dolní Bukovsko 200 kw Modumax 100/200ci BD Kolodějská 750 kw ModuMax 250/250ci + 250/500ci ČSOB Na Příkopě, Praha 200 kw ModuMax 100/200ci Metra Blansko kw 2 x ModuMax 250/500ci BD V Mišpulkách, Kutná Hora 120 kw ModuMax 120/120ci Polyfunkční dům LEGON, Praha 360 kw ModuMax 120/360ci VÚT Brno 400 kw 2 x ModuMax 100/200ci HZS Prostějov 360 kw Modumax 120/360ci ZŠ Jaroměř 360 kw ModuMax 120/360 kw LDN Mladá Boleslav 200 kw ModuMax 100/200ci Zámek Ostrava - Zábřeh 200 kw ModuMax 100/200ci Advanced Plastics, Vrbno p. Pradědem 200 kw ModuMax 100/200ci ZŠ a MŠ Uhříněves 360 kw ModuMax 120/120ci + 120/240ci BD U Vodojemu, Brandýs nad Labem 500 kw 2 x ModuMax 250/250ci ZŠ Stará Boleslav 240 kw ModuMax 120/240ci Hotel Merkur, Jablonec n. N. 200 kw 2 x Condensinox 100 kw Hotel Malý pivovar, České Budějovice 320 kw 4 x Condensinox 80 kw ZŠ Jeseník 200 kw 2 x Condensinox 100 kw Supermarket EVA, Mělník 160 kw 2 x Condensinox 80 kw PD Štrbské pleso 240 kw 3 x Condensinox 80 kw ZŠ Děčín 360 kw 2 x ModuloControl 180 kw PD Tábor 145 kw ModuloControl 145 kw PD Teplice 145 kw ModuloControl 145 kw KZ České Budějovice 360 kw 2 ModuloControl 180 kw Karlovy Vary - Sklárna MOSER kw 2 ModuMAX 750 Varnsdorf Vyšší odborná škola a Střední škola Varnsdorf 990 kw 3 ModuloControl 330 kw Hodkovice Nad Mohelkou - Tenneco kw Modulocontrol IKEA Zličín, Praha kw Modumax 500, 1 x ModuMax 750 Pekárna Benešov 300 kw 3 Condensinox 100 kw BD Táboritská Třeboň 160 kw 2 Condensinox 80 kw Krematorium ČB 360 kw 2 Modulo Control 180 kw BD Tábor 145 kw Modulo Control 145 kw Bytový dům Prostějov 290 kw 2 Modulocontrol 145 kw Střední odborná škola, Šumperk 360 kw 2 Modulocontrol 180 Střední odborné učiliště, Šumperk 780 kw 2 Modulocontrol 390 Biovendor Brno kw 2 ModuMax 750 Minerva Boskovice kw 2 ModuMax 750 Minerva Boskovice KW 4 ModuMax 500 DAKO Třemošnice kw 6 ModuMax 250 Česká spořitelna Jičín 120 kw 1 ModuMax 120 Divadlo Čáslav 500 kw 2 ModuMax 250 Jinonická vyhlídka Praha 500 kw 2 ModuMax 250 Ross Holding 360 kw 3 ModuMax 120 Praktická škola Jaroměř 500 kw 2 ModuMax 250 TransElco 720 kw 2 ModuMax 250, 1 ModuMax 120 Hotel Horal, Špindlerův Mlýn kw 2 ModuMax

36 Brilon a. s. Sezemická 6/A3, Praha 9 - Horní Počernice, Česká republika Vajnorská 127/B, Bratislava, Slovenská republika 6/2014
