TUCANO

Transkript

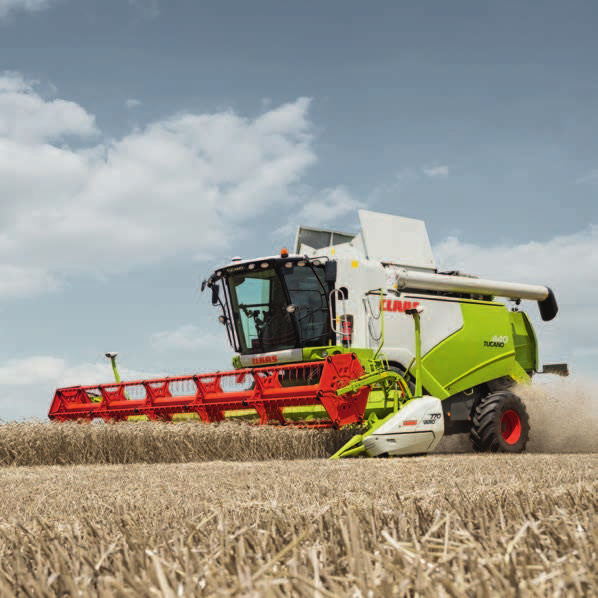

1 TUCANO

2 Je čas vyrůst. Nové TUCANO. Zdravý růst je základem každé úspěšné sklizně. S tímto požadavkem jsme vyvinuli novou sklízecí mlátičku TUCANO. Jeho nové rozměry představuje na první pohled nejen jeho design, ale také inteligence a pohodlí vyšší třídy. Vyvinutý z jednoho přesvědčivého důvodu: protože je čas vyrůst. tucano claas.com 2

3 TUCANO 3

4 TUCANO 450 / 440 / 430 / 420 / 340 /

5 Obsah Kabina 6 EASY 10 Informační systém CEBIS 12 CEBIS, multifunkční ovládací páka, CMOTION 14 TELEMATICS 16 Mapování výnosů, management zakázek 18 Automatické systémy řízení 20 Sklizňové adaptéry 22 Žací ústrojí 24 Žací ústrojí VARIO, žací ústrojí pro sklizeň řepky 26 VARIO 930 / 770, žací ústrojí CERIO 28 CONSPEED, CONSPEED LINEAR 30 SUNSPEED, SWATH UP 32 Žací ústrojí pro rýži, FLEX 34 Ovládací systém žacího ústrojí 36 Mláticí ústrojí 38 Mláticí ústrojí APS 40 Mláticí ústrojí CLAAS 42 Technologie vytřásadel 44 Čisticí ústrojí 46 Zásobník zrna, QUANTIMETER, PROFI CAM 48 Manipulace se slámou 50 CLAAS POWER SYSTEMS 52 Motor, hnací ústrojí 54 Pohon všech kol, centrální mazací systém 56 Pneumatiky, údržba 58 First CLAAS Service 60 Technické detaily 62 Argumenty 66 Technické údaje 67 5

6 Místo, kde se člověk cítí dobře. Špičkový komfort. Komfort u výrobků CLAAS znamená: okolí je uzpůsobeno tak, abyste mohli efektivně pracovat. Od perfektního výhledu z kabiny až po nejmenší ovladače. 6

7 Kabina 7

8 Více místa. Více pohodlí. Větší výkon řidiče. Pro optimální pracovní podmínky. Mlátička TUCANO nabízí řidiči mimořádnou volnost pohybu, přehled a vynikající výhled do všech stran. Příjemné klimatizované prostředí, mimořádně nízká hladina hluku a sloupek řízení nastavitelný ve třech rovinách zajišťují prvotřídní pracovní podmínky. Sloupek řízení je nastavitelný ve třech rovinách. 8

9 Kabina Tlumí, podepírá, větrá, hřeje: sedadlo řidiče Premium. Maximální podporu tu najde každý, kdo musí být i při sezení dynamický a činorodý. Aktivní kontrola teploty prostředí zajišťuje optimální větrání a ochranu před pocením, aniž by byl řidič vystaven škodlivému průvanu. Vzduchové odpružení s automatickou kontrolou výšky se samovolně přizpůsobí hmotnosti řidiče a účinně tlumí vibrace až o 40 %. Pneumatická dvojnásobná opěra bederní páteře udržuje záda v kondici. Vyhřívání sedadla je vybaveno automatickým termostatem. Dokonalé: sedadlo spolujezdce s integrovanou chladící schránkou. Jasné denní světlo kdykoli si budete přát. Systém osvětlení zaručuje i za tmy dokonalý výhled na celé pracoviště i na komponenty stroje. Inteligentní koncept osvětlení obsahuje mimo jiné i zpožděné zhasínání světlometů. Světlomety H9 a xenonové světlomety promění noc v den. Až 10 pracovních světlometů Osvětlení pro sklopné adaptéry Osvětlení stran, osvětlení strniště, osvětlení řídicí nápravy Automatické osvětlení výsypníku zásobníku zrna Automatické osvětlení pro jízdu vzad Osvětlení čisticího ústrojí, zásobníku zrna, úhrabků Servisní světla pod bočními kryty Mobilní pracovní světlomet Integrovaná loketní opěrka vlevo na dveřích Sklopné opěradlo jako "jídelní stolek" Zvětšená chladicí schránka o objemu 43 l a držák na lahve Četné další odkládací přihrádky Chladící schránka integrovaná do sedadla spolujezdce Ovládací pult umožňuje přehledné a jednoduché ovládání pracovního osvětlení. Konfiguraci osvětlení lze rychle provést v systému CEBIS. 9

10 EASY. Jednoduše získat víc. 10

11 EASY Efficient Agriculture Systems by CLAAS Jméno znamená program. CLAAS slučuje své kompetence v oboru elektroniky pod jedním jménem: EASY. Tato zkratka znamená Efficient Agriculture Systems a splňuje to, co slibuje: od seřízení stroje, přes systémy řízení až k softwarovým řešením s EASY je vše zcela jednoduché. Vaše systémy můžete vzájemně perfektně sladit a získat to nelepší z Vašich strojů i z Vaší práce. Go on. Go easy. EASY má čtyři části. Každá z nich je specializovaná, společně tvoří silný tým. on board řízení stroje a optimalizace výkonu z kabiny on field zvýšení produktivity přímo na poli on track kontrola stroje a diagnostika na dálku on farm softwarová řešení pro provoz 11

12 Lepší přehled, lepší kontrola. Ovládací pult nepotřebuje vysvětlivky. Díky spojení se sedadlem řidiče lze jeho funkci flexibilně přizpůsobit. Funkční spínače: A Otočné tlačítko výběru menu B Otočný spínač hlavního menu CEBIS C Tlačítko Escape D Otočné tlačítko HOTKEY E Otočný spínač hlavního menu HOTKEY F Informační tlačítko G Tlačítko DIRECT ACCESS H Monitor systému CEBIS I Spínač ovládání sklizňového adaptéru J Spínač mláticího ústrojí K Zpětný chod sklizňového žacího adaptéru L Dělicí kosa pro sklizeň řepky na levé straně žacího ústrojí M Příčná regulace žacího ústrojí / změny hodnot menu HOTKEY / podélná regulace stolu žacího ústrojí VARIO N Předvolba pro LASER PILOT vlevo / vpravo O Pohon všech kol P Otáčky motoru (tři stupně) Q Klapky krytu zásobníku zrna Ovládací spínače systému CEBIS a HOTKEY Další informace získáte na: tucano claas.com 12

13 Informační systém CEBIS Aby byl řidič neustále v obraze. Přehledná, jednoduchá a rychlá obsluha. Informace, registrace, řízení a kontrola to jsou úkoly elektronického palubního informačního systému CEBIS. Vyznačuje se jasným a logickým členěním struktury menu. Postačí krátký pohled a systém CEBIS Vám ukáže aktuální procesy a stavy: monitor zobrazí přehledně jízdu nebo sklizeň se všemi potřebnými informacemi. Výstražná hlášení jsou akustická i vizuální symbol a text. Monitor s úhlopříčkou 21 cm. Barevný monitor 8,4" systému CEBIS zajistí ideální přehled díky své nastavitelné poloze. Pomocí kulového uložení lze totiž monitor dokonale přizpůsobit požadavkům řidiče: jeho sklon je možné měnit příčně i podélně. Zásadní nastavení stroje v pracovním režimu se provádí pomocí otočného spínače (B) Přídavný otočný spínač HOTKEY umožňuje rychlé ovládání dalších funkcí (E) Poloha otočného spínače je zobrazena v systému CEBIS (H) Navigace menu, resp. změna hodnot probíhá příslušnými otočnými tlačítky CEBIS, resp. HOTKEY (A / D) Compact Flash Card umožňuje jednoduchou výměnu dat Tlačítkem DIRECT ACCESS vyvoláte poslední nastavení menu. Kromě toho je možný rychlý přístup k zobrazení obrazu kamery CEBIS na pozemní komunikaci. 1 Řádek nabídky 2 Pojezdová rychlost a otáčky 3 Provozní hodiny 4 Ukazatele teploty i stavu naplnění palivové nádrže, Ad Blue CEBIS na poli. 5 Kontrola průchodnosti 6 Měření ploch / měření výnosů 7 Informace o jízdě (až 40 libovolně volitelných údajů) 8 Okno pro hlášení (alarmy / informace) 9 Poloha adaptéru (AUTO CONTOUR / výška strniště) 13

14 NOvě Více funkcí po ruce. CMOTION. Více pohodlí. V pravé loketní opěrce sedadla řidiče je zabudovaná multifunkční páka, která má největší význam pro vynikající komfort při jízdě a ovládání mlátičky TUCANO. CMOTION byl vyvinut speciálně pro ergonomii pravé ruky. Tříprstová koncepce umožňuje intuitivní ovládání několika funkcí bez přehmatávání. 1 Vyklopení výsypníku zásobníku zrna 2 Sklopení výsypníku zásobníku zrna 3 Vyprazdňování zásobníku zrna 4 Zastavení žacího ústrojí 5 Ovládání přihaněče 6 Nastavení výšky žacích adaptérů 7 AUTO PILOT, LASER PILOT, GPS PILOT Další kolébkový spínač (8) je umístěn na zadní straně multifunkční páky. Trojí funkce tohoto kolébkového spínače umožňuje ruční příčné nastavení žacího ústrojí, změnu hodnot v menu HOTKEY nebo ruční přestavení stolu žacího ústrojí VARIO. Můžete si vybrat: multifunkční ovládací páka nebo CMOTION Kolébkový spínač (8) se třemi funkcemi 14

15 Informační systém CEBIS Multifunkční ovládací rukojeť CMOTION Obsáhlé informace. NOVĚ: Automatické nastavení stroje. V systému CEBIS lze tím nejjednodušším způsobem vyvolat a vytisknout četné informace o stroji, stejně jako provádět kompletní řízení a kontrolu. Automatické nastavení podle sklízené plodiny GPS PILOT, LASER PILOT, AUTO PILOT automatické řízení Ovládací systém žacího ústrojí QUANTIMETER - měření výnosů/měření vlhkosti Počitadlo plochy Měření spotřeby paliva Mapování výnosů - kniha plodin Ukazatel výkonu - zbývající zásoba nafty/stav plnění zásobníku zrna Správa zakázek Údaj o intervalech / pracích údržby Diagnostika stroje, seznamy alarmů, historie alarmů Kontrola otáček/ukazatel prokluzu (např. mláticí buben) Pro více než 35 druhů plodin jsou z výrobního závodu k dispozici naprogramovaná nastavení. Kromě toho lze navíc uložit a kdykoliv vyvolat vlastní hodnoty na základě zkušeností (zvláštní druhy). Dále mohou být uložena oblíbená nastavení, která jsou rychle dostupná přes otočný spínač Hotkey. Nastaveny jsou následující parametry stroje: Otáčky mláticího bubnu Vzdálenost mláticího koše Otáčky ventilátorů Otevírání horního a dolního síta Citlivost kontroly průchodnosti na sítech Citlivost kontroly separace zbytkového zrna Specifická hmotnost plodin (hektolitrová hmotnost) Kalibrační faktor specifických plodin 15

16 TELEMATICS. Udělá dobrého řidiče ještě lepším. Vše v okamžiku kliknutím myší. Zlepšete průběh práce. Pomocí TELEMATICS Vám CLAAS nabízí, vyvolat přes internet kdykoliv a odkudkoliv důležitá data o vašem stroji. Profitujte ze systému TELEMATICS. Optimalizujte nastavení. Srovnejte si aktuálně pomocí Vašeho osobního přístupu do webového serveru TELEMATICS data o výkonu a data o sklizni Vašeho stroje a proveďte vzájemné porovnání. Pro perfektní výsledek za všech podmínek. Každý den. Denně je Vám em zasílána zpráva s tzv. analýzou provozních časů a dalšími důležitými hodnotami stroje. Od začátku výmlatu tak můžete analyzovat přesná data předchozího dne a zjistit, kdy a jak efektivně Váš stroj pracoval. Navíc můžete vyvolat jízdní stopy stroje s protokolem jevů, který zajišťuje optimalizaci logistiky přepravy. TELEMATICS umožňuje cíleně řídit strojový park a vyhnout se tak nerentabilním prostojům. Dle potřeby. TELEMATICS je Vám k dispozici ve třech různých možnostech vybavení: basic (základní), advanced (pokročilý) a professional (profesionální). 16

17 TELEMATICS Zjednodušte dokumentaci. Automatická dokumentace. Pomocí systému TELEMATICS zapisujte relevantní data do Vaší kartotéky honů a ušetřete tak cenný čas. Převezměte např. data o sklízeném množství na specifických, dílčích plochách. Šetřete se servisním časem. Dálková diagnostika CLAAS. Funkce dokumentuje a automaticky zpracovává procesní data. Rozšířením funkcí TELEMATICS přenáší automatická dokumentace bez činnosti řidiče pracovní data na server, na kterém jsou data interpretována a zpracována. To probíhá na základě dříve nahraných hranic z Vašeho systému. Všechny relevantní údaje o strojích lze přenést ve formátu IsoXML, takže mohou být dále bezproblémově zpracovávány. TELEMATICS může s Vaším souhlasem přenášet servisní údaje na portál partnera CLAAS. To dává Vašemu partnerovi CLAAS možnost provést v případě potřeby první analýzu na dálku přes CDS Remote, rychleji lokalizovat příčiny a optimálně se připravit na to, aby Vám byl schopen na místě co možná nejrychleji pomoci. 17

18 Získání většího potenciálu. Rychlé zpracování dat. Se svojí velmi rychlou palubní sítí dostojí TUCANO již dnes svým závazkům a jejich dlouhodobým požadavkům v budoucnosti. Četné informace lze vytisknout na tiskárně. V systému CEBIS lze zobrazit jízdní stopy GPS. 18

19 Mapování výnosů Management zakázek Mapování výnosů. Řízení zakázek. V návaznosti na řízení zakázek jste s Vaším strojem TUCANO schopni provádět mapování výnosů. Čidla stroje TUCANO měří výnos a vlhkost zrn. Současně systém CEBIS doplní pomocí satelitu GPS geografické souřadnice. V systému CEBIS můžete provádět řízení zakázek. Se softwarem AGROCOM MAP START společnosti CLAAS lze navíc připravovat údaje zákazníků, resp. údaje o pozemcích, které se spouští a zpracovávají systémem CEBIS. Všechny naměřené hodnoty se ukládají na mobilní čipovou kartu, takže je možné je předávat. Pomocí softwaru AGROCOM MAP START, který je součástí dodávky, můžete sestavovat průkazné výnosové karty jako základ pro Vaši budoucí výrobní strategii. Všechny údaje se ukládají po ukončení zakázky nebo pracovního dne Údaje se tisknou na stroji nebo se přenášejí datovými kartami Všechny údaje lze vyvolat na počítači a dále zpracovávat V systému CEBIS lze zobrazovat a tisknout i údaje denního počitadla, počitadla plodin a celkového počitadla 19

20 Více preciznosti při řízení. LASER PILOT. Elektronicko-optická čidla LASER PILOT snímají světelnými impulzy hranu mezi posečeným a neposečeným polem a vedou TUCANO automaticky podél hranice. LASER PILOT je sklopný a dodává se pro pravou i levou stranu žacího ústrojí. Jeho optimální poloha na straně žacího ústrojí poblíž referenční hrany nabízí vhodný úhel pohledu a zaručuje vysokou funkční jistotu i u polehlého obilí a ve svahu. AUTO PILOT. Dva digitální snímače v jedné česací jednotce sledují polohu stroje TUCANO, navádějí ho automaticky na řádky kukuřice a zajišťují tak jeho ideální polohu. Optimální trasa za jakýchkoli podmínek. AUTO PILOT tak přispívá ke zvyšování výkonu a vyšší hospodárnosti. Vyberte si ze tří automatických naváděcích systémů. Všechny modely TUCANO mohou být z výrobního závodu vybaveny třemi automatickými systémy řízení, které můžete libovolně použít dle pracovního nasazení. GPS PILOT systém řízení podporovaný satelitem LASER PILOT elektronicko-optický systém řízení AUTO PILOT elektronicko-mechanický systém řízení Tak, jak potřebujete. S mobilními displeji nabízí CLAAS flexibilní řešení pro ISOBUS a systémy řízení. Terminál tak lze přemístit z jednoho traktoru nebo samojízdného sklízecího stroje na jiný, podle sezóny nebo použití. Vybavte Váše TUCANO tak, jak potřebujete buď přímo z výrobního závodu nebo dodatečným vybavením: S10: 10,4" terminál s dotykovým displejem s vysokým rozlišením a s funkcemi řízení a ISOBUS; až 4 znázornění kamer S7: 7" terminál s dotykovým displejem s vysokým rozlišením a s funkcemi řízení LASER PILOT AUTO PILOT 20

21 Automatické systémy řízení Automatické řízení také na souvrati. GPS PILOT FLEX. Funkce AUTO TURN přebírá otáčecí manévr na souvrati. Směr otáčení i další dráha zpracování jsou předvoleny v terminálu, zbytek už obstará systém řízení. Všechny Vaše výhody. Vysoká funkční bezpečnost, bez ohledu na viditelnost Optimální využití celé šířky žacího ústrojí Vyšší přesnost při zjišťování ploch a mapování Snížení spotřeby paliva Kratší časy otáčení na souvrati Zvýšení kampaňového výkonu Výrazné usnadnění práce řidiče umožňuje lépe se soustředit na proces mlácení GPS PILOT lze kromě hydraulického ovládání použít také s automatickým volantem či s GPS PILOT FLEX. S volantem dosáhnete vysoké míry přesnosti. Velkou výhodou GPS PILOT FLEX je mnohostranná využitelnost. Bez zásahu do hydrauliky Rychlá výměna systému řízení mezi různými stroji Elektrický volant přenáší příkazy terminálu a navigačního ovladače na řídicí nápravu a řídí stroj Volant GPS PILOT FLEX 21

22 Talentovaný ve všech směrech. Silný u každé plodiny. Ať plánujete jakékoliv použití mlátička TUCANO je vždy připravena. 22

23 Sklizňové adaptéry Žací ústrojí VARIO s vybavením pro sklizeň řepky Žací ústrojí VARIO Žací ústrojí FLEX pro sóju CONSPEED / CONSPEED LINEAR CERIO / standardní žací ústrojí Sklopný adaptér SWATH UP SUNSPEED 23

24 Koncepce znamená větší výkon. V rozmanitosti a flexibilitě na předním místě. Multipřípojka. Sklízecí mlátička TUCANO byla vyvinuta za tím účelem, aby na vysoké úrovni spojila nejrůznější požadavky. Na jedné straně nejvyšší výkon a dlouhodobá spolehlivost, na druhé straně velká variabilita při minimální době přípravy. V tom je model TUCANO nepřekonatelný. Být prvotřídní to byl hlavní cíl vývoje. Využijte také Vy jedinečnou kombinaci špičkového výkonu a vybavení. Variabilní vkládací kanál. Centrální připojení pro všechny hydraulické a elektrické funkce žacího ústrojí. Získáte cenný čas díky nízkému počtu pracovních kroků při připojení a odpojení Bez rizika záměny díky integrované konstrukci Snadné připojení i pod tlakem Šetrnost k životnímu prostředí, protože nedochází k úniku oleje Prostřednictvím flexibilního uložení uchycení žacího ústrojí umožňuje variabilní vkládací kanál rychlé a jednoduché přestavení úhlu řezu. Tím je dáno optimální přizpůsobení se veškerým sklizňovým podmínkám i různým velikostem pneumatik. Zavedený komfort 24

25 Žací ústrojí Centrální zajištění. Všechny zajišťovací body žacího ústrojí lze současně ovládat pouze jedinou pákou na levé straně. Bezpečné, rychlé zajištění Jednoduchá a rychlá montáž a demontáž žacího ústrojí Náhradní kosa a zvedače klasů. Všechna žací ústrojí firmy CLAAS jsou od výrobce vybavena náhradní kosou. Ostří zhotovená z kaleného materiálu mají minimální sklon k opotřebení. Zvedače klasů umožňují bezztrátovou sklizeň, zejména polehlého obilí, a současně snižují riziko poškození kameny. Náhradní zvedače klasů si můžete snadno a pohodlně vozit sebou na zadní straně žacího ústrojí. Hydrostatický pohon přihaněče. Koncepce přepravního vozíku. Vše pro úsporu času: Přepravní vozík vyžadující jen málo místa, umožňuje pohodlné a bezpečné uložení žacího ústrojí. Jeho zajištění dvěma čepy trvá jen několik sekund. Regulační čerpadlo na základním stroji dodává přihaněči maximální točivý moment Nm. Otáčky přihaněče jsou přitom automaticky regulovány, a sice v závislosti na rychlosti jízdy. Speciálně u příslušenství pro sklizeň řepky zajišťují definované, přesně nastavitelné podpěry místo pro uložení příslušenství a protiskluzové pogumované dno poskytuje šetrné a bezpečné uložení. Velká tažná síla daná vysokým točivým momentem Lepší účinnost oproti zubovým čerpadlům Uzavřený hydraulický okruh zajišťuje rovnoměrnější otáčení přiháněče Rychlé přizpůsobení otáček přihaněče Nastavitelné stírací lišty. Vzdálenost stíracích lišt od šnekového dopravníku můžete u žacích ústrojí V 930, V 770, CERIO 930, CERIO 770, C 490, C 430 a C 370 pohodlně nastavit zvenčí. Hydraulická reverzace vkládacího kanálu Nastavení stíracích lišt. 25

26 TUCANO je mimořádně flexibilní. Řepka a obilí. Prvotřídní kombinace: jedinečná výhoda. Rovnoměrný tok produktu zvyšuje výkon. Jako první sklízecí mlátička umožňuje TUCANO spojit stroj střední třídy s vysoce výkonným žacím ústrojím VARIO. Vynikající kombinace, která Vám přinese užitek při každém použití: Nejvyšší průchodnost díky obzvláště rovnoměrnému podávání sklízeného produktu K dispozici jsou žací ústrojí VARIO s pěti různými pracovními záběry: V 540, V 600, V 660, V 770 a V 930 Hydrostatický pohon přihaněče je vybaven automatickým řízením otáček Spolehlivý a robustní: víceprstový šnekový dopravník Vysoce výkonné žací ústrojí VARIO přivádí sklízený produkt rovnoměrně k mláticímu ústrojí. Jen tak lze zvýšit výkon a využít tak dokonale technicky instalovaný výkonový potenciál. Kromě toho se snižuje spotřeba paliva a řidiči je umožněno významně zvýšit produktivitu práce. Automatické otáčky přihaněče Automatická výška přihaněče Automatická vodorovná poloha přihaněče Automatická poloha vysunutí žacího stolu 26

27 Žací ústrojí VARIO Žací ústrojí pro řepku 10 cm Standard + 20 cm + 50 cm K tomu připočítejme další zřejmé přednosti: Správné strniště. Vysoká míra stability otáček motoru, mlátícího a separačního ústrojí i čistícího zařízení Mimořádná stabilita výkonu Žádné zátěžové špičky na mláticím ústrojí Šetrnost k pohonům Vylepšený tvar přihaněče s optimalizovanými nosiči prstů a ložiska pro výrazně nižší sklon k navíjení Jednoduché zapínání/vypínání hydraulického čerpadla pohonu řepkových děličů pro nižší spotřebu energie a menší opotřebení Pojistky proti přetížení chrání před poškozením Řepka si zaslouží mimořádnou pozornost. Při sklizni obilovin může být stůl žacího ústrojí prodloužen o 20 cm nebo o 10 cm zkrácen tak dosáhnete ideálního toku sklízeného produktu a tím také bezproblémového a účinného průběhu práce. Při sklizni řepky je možné stůl žacího ústrojí vysunout o 50 cm. Díky uložení vložených desek na řepku je stůl na řepku ihned připraven k použití. Hydraulicky poháněná boční kosa na pravé straně a vypínatelná kosa na levé straně mohou být namontovány rychle a jednoduše. Integrovaný hydraulický pohon děličů (boční kosa). Zralá řepka se při mlácení vyznačuje často nežádoucí vlastní dynamikou. Lusky pukají a zrna vyskakují do všech stran. Proto jsou při sklizni řepky nezbytnou součástí vybavení žacích ústrojí VARIO boční kosy a řepkový nástavec, které pomáhají minimalizovat ztráty. Vybavení pro řepku se nachází v uzamykatelném boxu na přepravním vozíku. To značně šetří zátěž na žacím ústrojí. Pozice kosy 10 cm Pozice kosy + 20 cm Pozice kosy + 50 cm včetně vkládacích desek 27

28 NOvě Nová generace žacích ústrojí CLAAS VARIO a CERIO. 10 cm Standard + 60 cm VARIO 930 / 770 Úspěšný příběh pokračuje. Zaujme na první pohled. Se svými dvěma novými modely, V 930 a V 770, vylepšil CLAAS tisíckrát osvědčené žací ústrojí VARIO a zároveň splnil svůj cíl: vyšší výkonnost, lepší tok materiálu, vysoká spolehlivost, omezené náklady na údržbu, větší flexibilita a větší pohodlí. Integrované desky na řepku pro plynulý posun o 70 cm Průměr šnekového dopravníku zvětšený na 660 mm Mechanický pohon šnekového dopravníku a kosy přes převodovku a kloubový hřídel Přihaněč s optimalizovanými nosiči prstů, ložiska prstů odolná proti opotřebení a novým designem pro menší přenášení stébel Děliče a dělící kosa pro sklizeň řepky s rychlou výměnou bez použití nářadí Automatické vypínání hydraulického čerpadla dělící kosy pro sklizeň řepky LASERPILOT lze sklopit a nastavit bez použití nářadí Stírací plechy jsou nastavitelné zvenčí Automatická parkovací pozice stiskem tlačítka Pootočený hlavní nosník lišty pro lepší výhled z kabiny na stůl žacího ústrojí 28

29 VARIO 930 / 770 Žací ústrojí CERIO Několika málo úkony připraven pro sklizeň řepky. Přestavení na sklizeň řepky je u nových žacích ústrojí V 930 a V 770 otázkou několika málo minut. Je třeba pouze zaměnit děliče za dělící kosu pro sklizeň řepky a zajistit pomocí dvou rychloupínacích mechanismů - bez použití nářadí. Připojení hydraulických rychlospojek poté automaticky aktivuje hydraulické čerpadlo pro pohon boční kosy. Připojení je snadné pomocí dvou plochých rychlospojek. Na pravé straně lišty se nachází dodatečné krytování pro co nejnižší ztráty při sklizni řepky. NOVĚ: CERIO 930 a CERIO 770. Modelová řada CERIO se zakládá na nových žacích ústrojích VARIO a je alternativou pro sklizeň obilí. Stůl žacího ústrojí CERIO je možné pro optimalizaci toku materiálu manuálně přestavit o 10 až + 10 cm. K přestavení je potřeba uvolnit deset šroubů. Poté lze stůl vysunout či zasunout. Celý rám, šnekový dopravník, pohony a přihaněč žacího ústrojí CERIO jsou stejné jako u výrobní řady VARIO. Žací ústrojí CERIO disponují zároveň automatickou parkovací pozicí přihaněče. Koncové polohy stolu a přihaněče jsou rovněž automaticky přenášeny na mlátičku. Spolu s instalovaným vybavením pro řepku může být stůl zasunut nebo vysunut ještě o 20 cm. Řepkové děliče jsou uloženy v boxu na přepravním vozíku a jsou tak kdykoliv k dispozici. Zajištění děličů a dělící kosy pro sklizeň řepky bez použití nářadí Montáž dělící kosy pro sklizeň řepky Přestavení délky stolu u žacích ústrojí CERIO 930 a

30 Vyšší výkonnost při sklizni kukuřice na zrno. Větší výkon zajištěn: CONSPEED a CONSPEED LINEAR. Vysoký výkon při zároveň šetrném zacházení s klasy má rozhodující vliv na celkový výkon stroje. CONSPEED a CONSPEED LINEAR určené pro sklizeň kukuřice tyto požadavky splňují a jsou optimálně přizpůsobeny výkonnosti strojů TUCANO. Ideální je i informace o vzdálenosti mezi trhacími deskami v systému CEBIS. Využijte maximální sílu CONSPEED: Trhací válce s noži zušlechtěnými karbidem wolframu Elektrohydraulické přestavení trhacích desek Horizontální řezačka kukuřičných zbytků stonků Bezpečné pohony výhradně přes kloubové hřídele a převodovku Robustní, plastové kryty, které nekorodují Automatické řízení stroje pomocí AUTO PILOT Jednoduché nastavení otáček Možná adaptace na jakékoli sklizňové podmínky 30

31 CONSPEED CONSPEED LINEAR Princip CONSPEED: kónické trhací válce. Každá trhací jednotka disponuje kompaktní převodovkou pro trhací válce, vtahovací řetězy a horizontální řezačku. Proti přetížení a cizím tělesům je každá jednotka zvlášť zabezpečená. Změna otáček trhacích jednotek se plynule provádí pomocí variátoru adaptéru. Zvláštní znak adaptéru CONSPEED: kónické trhací válce. Ty vtahují kukuřici nejprve pomalu směrem dolů tak, aby klasy stejně pomalu přicházely k trhacím deskám. Zbytek rostliny je pak rychle stažen dolů. Konstrukce zaručuje vysoký výkon při šetrném zacházení s klasy a nepatrných ztrátách odstřikem zrna. Pohodlně na pole a zpět. Jednotlivé trhací jednotky 8-mi a 6-ti řádkových adaptérů CONSPEED a CONSPEED LINEAR lze jednoduše přímo z kabiny sklopit na transportní šířku 3 m. Princip CONSPEED LINEAR: lineární trhací válce. Pohon kukuřičného adaptéru CONSPEED LINEAR zajišťují čelní ozubená kola. Výměnou dvou ozubených kol lze dosáhnout šesti různých otáček adaptéru. Rovné lineární trhací válce jsou uloženy vpředu a jsou mimořádně robustní. Slunečnicová souprava pro CONSPEED LINEAR. Kukuřičný adaptér CONSPEED LINEAR lze snadno upravit pro sklizeň slunečnice. Pro tento účel se nad trhací válec upevní nože, zvýší se boční kryty a na zadní část adaptéru CONSPEED se připevní nástavec. Řetěz se otočí a změní se vedení. Horizontálně rotující nůž pod každou sklízecí jednotkou rozdrtí stonek na rychle se rozkládající malé kousky. 31

32 Větší flexibilita. Efektivní princip SUNSPEED. Žací ústrojí pro slunečnici SUNSPEED bylo vyvinuto s cílem zajistit co nejvyšší plošný výkon při co nejnižších ztrátách. Zvláštní důraz byl přitom kladen na krátkou dobu přípravy a optimální komfort obsluhy. Jakmile jsou slunečnice navedeny mezi tvz. člunky, nastavitelný usměrňovací plech napomáhá tlačit plody (úbory s olejnatými semeny) dopředu. Trhací válec pod kosou zároveň stlačuje stonky směrem dolů. Ty tak nejsou odřezané příliš brzy: řez probíhá až v okamžiku, kdy se samotné plody dostanou ke speciálně vyvinutému přihaněči. Odřezané plody se následně dostávají ke šnekovému dopravníku, odkud jsou nakonec dopraveny ke komoře šikmého dopravníku. Vše probíhá za nejrůznějších sklizňových podmínek nezávisle na řádcích, při zaručené vysoké čistotě zrna a nízkém stupni opotřebení. 1 Přestavitelný usměrňovací plech 2 Přihaněč 3 Kosa 4 Trhací válec Trhací válec 32

33 SUNSPEED SWATH UP SUNSPEED se přizpůsobí. Specialista SWATH UP. Výška a otáčky přihaněče mohou být hydraulicky přestaveny Přestavitelné usměrňovací plechy udrží stonky v bezpečné poloze tak, aby se sklízely pouze úbory slunečnice Mezeru mezi člunky lze pomocí seřizovacích lišt přizpůsobit tloušťce stonků nedochází k ucpávání a sklizeň probíhá bez problémů Záchytné člunky jsou nastavitelné i ve svém sklonu a lze je flexibilně přizpůsobit na nejrůznější podmínky sklizně V regionech, kde není možný přímý výmlat, prokazuje TUCANO znovu svou spolehlivost v jakýchkoliv podmínkách. Sběrač SWATH UP umožňuje sbírat z řádků téměř všechny plodiny. Jeho mimořádná výkonnost se projeví zejména u řepky nebo např. u travních semen. Perfektní sběr při vysokých rychlostech. Dva po sobě jdoucí transportní pásy přepravují sklízenou plodinu. První pás s plastovými prsty zajišťuje čistý sběr, druhý pás poté přepravuje proud sklízené plodiny ke šnekovému dopravníku. Díky velkému překrývání pásů se plodiny dostávají bez ztrát do šikmého dopravníku. Jednoduchá konstrukce je zárukou dlouhé doby provozu s minimální náročností na údržbu. Přestavitelné člunky 33

34 Více kompetencí pro rýži a sóju. Dvojitá kosa. Kalený šnekový dopravník. Rýže je mimořádně robustní plodina. Aby se u tohoto tvrdého a agresivního rostlinného materiálu dosáhlo optimální kvality sečení a vysoké řezné rychlosti, jsou všechna žací ústrojí pro sklizeň rýže vybavena dvojitou kosou. Speciálně kalená ostří mají extrémně dlouhou dobu životnosti. Pro nová žací ústrojí VARIO a CERIO 930 a 770 je řezací systém pro sklizeň rýže k dostání jako dodatečná výbava. V důsledku intenzivního zavlažování rýžových polí se na rostlinách ukládají nečistoty, které při sklizni znamenají zvýšené namáhání strojů. Jako prevence proti zvýšenému opotřebení materiálu jsou hrany tvrzeného šnekového dopravníku ze spékaných kovů. Speciální stírací lišty tvoří spolehlivou ochranu proti navíjení. Celek je pak zárukou optimálního toku produktu a vysokého průchodného výkonu. Také obě nová žací ústrojí VARIO 930 a 770 jsou k dispozici ve verzi HD. Kalený šnekový dopravník 34

35 Žací ústrojí pro rýži FLEX FLEX: Kvalitně i v blízkosti povrchu půdy. Speciální děliče. Luštěniny, jakými jsou např. sója, rostou v luscích těsně při zemi. Aby při sklizni nevznikaly ztráty, je proto nutné je sekat těsně u povrchu země, aby se do stroje dostal i poslední lusk. Žací ústrojí FLEX jsou vybavena speciálními děliči, které lze vyhnout nahoru. Tak se vyvarujete škodám a Vaše sklizeň nebude ohrožena. Žací ústrojí FLEX od CLAAS jsou vybavena flexibilní kosou, která se automaticky přizpůsobí i těm nejmenším terénním nerovnostem. Kosa je flexibilní až do 100 mm. Společně s vkládacím kanálem V-Kanal tak lze zabránit ztrátám za jakýchkoli sklizňových podmínek. Tato žací ústrojí jsou vhodná i pro hrách a jiné zvláštní kultury, např. jetel. Mnohostrannost využití. Také žací ústrojí FLEX nabízí nejvyšší míru flexibility. Tu zajišťuje kosa, kterou lze mechanicky zafixovat, což umožní práci také s jinými druhy plodin, jako je např. obilí. 35

36 Více inteligence v žacím ústrojí. Systém CLAAS CONTOUR II je zárukou dobrého přizpůsobení povrchu půdy. Žací ústrojí s CLAAS CONTOUR se automaticky přizpůsobí zvlněnému terénu podélně ke směru jízdy. Vyberte přítlak a CONTOUR se postará o to, aby byl neustále rovnoměrně dodržován. Při každém spuštění žacího ústrojí stanoví předvolba výšky strniště, že bude výška strniště automaticky stejná, jak bylo zadáno. AUTO CONTOUR: ještě rychleji a přesněji. AUTO CONTUR jde ještě o krok dále a umožňuje vyrovnávání nerovností i v příčném směru. Třmenové hmatače pod žacím ústrojím zajišťují včasné rozpoznání vln a aktivují hydraulické válce na šikmém dopravníku. Díky plně automatickému porovnávání skutečného stavu s požadovanými hodnotami přizpůsobí AUTO CONTOUR žací ústrojí optimálně tvaru terénu - výrazné usnadnění práce, zejména při velkých šířkách žacího ústrojí, v noci, u polehlého obilí, na svazích a na kamenité půdě. AUTO CONTOUR pomáhá ke zvyšování výkonu a ještě větší hospodárnosti při používání stroje TUCANO. Automatická regulace přihaněče. Otáčky přihaněče - a tím i jeho obvodová rychlost se automaticky a úměrně přizpůsobí rychlosti jízdy. Řidič si může zvolit a uložit do paměti různé poměry jízdní rychlosti a rychlosti přihaněče. Rychlost přihaněče lze plynule nastavovat. Absolutně přesné nastavení otáček zajistí digitální snímač otáček. Elektronická čidla snímají hydraulický tlak v systému a rychle reagují Ventily řízené tlakovými akumulátory s dusíkem zaručují optimální tlumení s různě těžkými adaptéry Různé pracovní výšky přihaněče lze uložit do paměti a vyvolávat je v souvislosti s různou výškou strniště. Přesto lze výšku přihaněče kdykoli měnit. Dvojčinné válce žacího ústrojí regulují přesně tlak na podložku. Automatické žací ústrojí aktivujete jednoduše tlačítkem pro regulaci výšky, umístěném na multifunkční páce. 36

37 Ovládací systém žacího ústrojí Automatický systém VARIO. Ovládání žacího ústrojí. U žacího ústrojí VARIO s automatickým přihaněčem lze vodorovnou polohu přihaněče a polohu stolu uložit do paměti a vyvolat je aktivováním ovládání žacího ústrojí. I zde zůstává zachována možnost přímé změny. Parkovací pozice pro V 930 a V 770. CONTOUR / AUTO CONTOUR Automatické otáčky přihaněče Automatická výška přihaněče Automatická horizontální poloha přihaněče (pouze VARIO) Automatická pozice stolu (pouze VARIO) Automatická parkovací pozice (pouze V 930 a V 770) Pouze jedním stiskem tlačítka se obě žací ústrojí VARIO dostanou buď do parkovací pozice k uložení na přepravní vozík, nebo po připojení opět přímo do pracovní pozice. K tomu musí být vypnuto mláticí ústrojí. Třmenové hmatače zaznamenávají pozici adaptéru. 37

38 Systém APS. Mláticí technologie od CLAAS. Spojení přesvědčivých výhod, které jsou ve své třídě jedinečné. CLAAS nově definuje vysoký výkon. 38

39 Mláticí ústrojí 39

40 NOvě APS přináší velmi rychle dobré výsledky. TUCANO 450 / 440 / 430 / Urychlovací buben 2 Mláticí buben 3 Odmítací buben Jedinečný mláticí systémem APS. Mláticím a separačním systémem APS se technikům CLAAS podařilo učinit rozhodující vývojový krok vpřed. Zvýšené zrychlení pohybu sklízeného produktu z 3 m/s na 20 m/s před vlastním mláticím bubnem vyvolává řadu mimořádně účinných postupů: Urychlovací buben umožňuje lepší rozložení sklízeného materiálu Tok materiálu je obzvláště rovnoměrný a až o 33 % rychlejší Díky vysokým odstředivým sílám je separováno větší množství zrn Až 30 % všech zrn je zachyceno již v předním koši přímo pod urychlovacím bubnem to je významné odlehčení hlavního koše Průchodnost sklízeného produktu je o 20 % vyšší při stejné spotřebě paliva. APS se vyplácí. 40

41 Mláticí ústrojí APS Flexibilní přední koš. Přední koš je vyvinut jako MULTICROP a tím přizpůsoben každému sklízenému produktu. Možnost rychlé výměny tří segmentů koše minimalizuje přípravné doby a zvyšuje hospodárnost. NOVĚ: Hydraulické přestavení koše. Mláticí koš je hydraulicky nastavitelný ze sedadla řidiče. Okamžité přizpůsobení se různým podmínkám výmlatu v průběhu dne je tak velmi pohodlné. Paralelní řízení polohy mláticího koše poskytuje přitom optimální kvalitu výmlatu. NOVĚ: Pojistka proti přetížení zvyšuje denní výkon. Integrovaná hydraulická pojistka proti přetížení chrání spolehlivě před poškozením cizími tělesy a umožňuje tak bezrizikové pracovní nasazení na hranici výkonu stroje. Koše jsou předepnuty hydraulicky a při tlakových špičkách se otevřou. Následně se koše opět automaticky vrátí do nastavené pracovní pozice. Dlouhý výmlat, větší separační plocha. U mláticího ústrojí CLAAS APS se podařilo protáhnout opásání hlavního koše mnohem dále kolem mláticího bubnu, než je tomu u obvyklých řešení. Úhel opásání 151 není znám u žádného jiného mláticího ústrojí. Budete mít užitek z šetrného výmlatu s velkou mezerou mláticího koše a nízkých otáček mláticího bubnu, při snížené spotřebě paliva. Nejlepší kvalita zrna je pouze věcí nastavení. Pro co nejlepší odklasnění a odstranění plev nabízí systém APS možnost přizpůsobení v několika stupních. S prvkem pro intenzivní výmlat a odklasňovacími plechy, které vysunete pákou během okamžiku, dosáhnete vynikající kvality zrna. Synchronizovaná souhra. Urychlovací a mláticí buben jsou poháněny přes centrální variátor. Při každé změně otáček mláticího bubnu se synchronně mění i otáčky, resp. obvodové rychlosti urychlovacího bubnu. Výsledek: Průběžná, šetrná manipulace se sklízeným produktem při jeho rovnoměrném toku Bez poškození zrn Hydraulické přestavení výstupu koše Žlab na zachycování kamenů 41

42 NOvě Mláticí ústrojí CLAAS. Suverénní ve všech disciplínách. Výmlat a separace oba úkoly musí kvalitní mláticí ústrojí dokonale ovládat: za všech sklizňových podmínek. Klasické mláticí ústrojí CLAAS nás o tom stále přesvědčuje. Nezáleží na tom, o které druhy obilovin nebo plodin se jedná. Jeho univerzálnost přesvědčuje u všech šířek mláticích bubnů, jak u bubnů s šířkou 1,58 m (TUCANO 340), tak i 1,32 m (TUCANO 320). Od bobu polního k jetelovému semenu: mláticí koš MULTICROP se přizpůsobí. Koš pod mláticím bubnem je vyvinut jako mláticí koš MULTICROP, jednotlivé segmenty mohou být snadno vyměněny. Koš můžete rychle přizpůsobit pro nejrůznější plodiny, druhy a stádia zralosti a tím zajistit vždy správnou kombinaci čistého výmlatu, šetrné manipulace se sklízeným produktem a vysokého separačního výkonu. Snadno přístupné mláticí ústrojí z přední strany přes šikmý dopravník a z obou stran pomocí velkých otvorů Velkou míru spolehlivosti při sklizni zaručují nanejvýš robustní rozměry všech pohonů, zejména pohonu mláticího bubnu 42

43 Mláticí ústrojí CLAAS NOVĚ: Hydraulické přestavení koše a pojistka proti přetížení. U obou modelů TUCANO 340 a 320 je vzdálenost koše rovněž nastavitelná v systému CEBIS. Hydraulická pojistka proti přetížení chrání také klasické mláticí ústrojí před poškozením cizími tělesy a před ucpáním. NOVĚ: Hydraulické přestavení výstupu koše. Pro přizpůsobení stroje různým plodinám lze výstup koše nastavit ve dvou pozicích: širší např. při sklizni kukuřice a bobu, úzký pro sklizeň obilí. Přestavení probíhá přesunutím ventilu vedle dvířek do kabiny. 43

44 Posledních 10 % oddělí vytřásadla. Pohled zezadu na vytřásadla 44

45 Technologie vytřásadel Na délce 4,40 m čistě odděleno. Zde zrno, tam sláma. Rovnoměrný tok slámy na dolů otevřených vytřásadlech dlouhých 4,40 m zaručuje bezpečnou separaci všech zbytkových zrn. Samostatná spádová deska dopravuje zrna ke stupňovité desce. Dokonce i velká množství slámy mohou být pomocí tohoto systému dopravována plynule a v načechraném stavu. Odpor nemá význam. Intenzivní vytřásadla CLAAS. Nad každým vytřásadlem jsou za sebou umístěny dva čechrací prsty s řízeným pohybem, které slámu shora načechrají, aby byl zajištěn její plynulý tok a uložení v tenké vrstvě. Výsledek: Zbytková zrna se ze slámy snadno uvolňují a propadají skrz vytřásadla na spádovou desku. S kontrolou průchodnosti bezpečně na hranici výkonu. Kontrolujte zbytky separace a čistění komfortně jako ve zpětném zrcátku z kabiny kontrolou průchodnosti CLAAS. Pracuje s vysokou mírou přesnosti indikace dat a nastavení a automaticky se přizpůsobuje druhům plodin různé hmotnosti. Vaše výhody: Na základě paralelního sledování můžete stroj rychleji optimalizovat mezi úseky čištění a zbytkové separace Kontrola průchodnosti Vám signalizuje, zda je výmlat prováděn při optimální rychlosti Jedete bezpečně na hranici výkonu stroje 45

46 Čistá práce se lépe prodává. Elektrické přestavení sít Dělená, dopředu výsuvná stupňovitá deska Radiální nebo turbínový ventilátor. Jeden nebo dva spádové stupně. Šest resp. čtyři turbínové nebo jeden radiální ventilátor zajišťují konstantní stabilitu rovnoměrně rozděleného tlaku proudícího vzduchu, i při rozdílném zatížení síta Nucené vedení proudu vzduchu znemožňuje hromadění sklízeného produktu na sítech Bezpečné vedení proudu vzduchu, i při nepatrném množství vzduchu Plynule regulovatelný z kabiny Stupňovitá deska. Na přípravné desce probíhá už předtřídění zrna (dole) stejně jako plev a krátké slámy (nahoře). Z toho vyplývající odlehčení horního síta zvyšuje kapacitu čisticího ústrojí. Modely výrobní řady 400 disponují plastovým, dopředu výsuvným přípravným dnem. Umožňují významné odlehčení horního síta Vedou ke zvýšení výkonu, zejména při práci se suchou a lámavou slámou Elektrické nastavení sít. Vyvinuto společností CLAAS, zkopírováno konkurencí. Elektronické přestavení síta z kabiny: Jednoduché a pohodlné Odpadá obtížné sestupování Okamžitá kontrola úspěchu 46

47 Čisticí ústrojí s 3-D bez 3-D Čisticí ústrojí 3-D. Dynamické vyrovnání náklonu - aktivní ovládání horního síta Plná stabilita výkonu na bočním svahu až do 20% Nevyžaduje žádnou údržbu, odolný proti opotřebení Rychlá a jednoduchá dodatečná montáž Společně s AUTO CONTOUR ideální "svahový balíček" Hydraulická ovládací jednotka systému čištění 3-D 47

48 NOvě Rychlejší vyprazdňování. NOVĚ: Zvýšený výkon při vyprazdňování. Nová modelová řada TUCANO je vybavena novým horním vyprazdňováním s výkonem vyprazdňování až 105 l/s. S objemem až l je zásobník zrna vyprázdněn za méně než dvě minuty. Navíc nabízí nové TUCANO větší výšku a šířku překládání. Tak lze bez problému naplnit i velké odvozové prostředky. K dispozici jsou i odpovídající výsypníky pro žací ústrojí o šířce až 9,22 m. NOVĚ: Elektrický kryt zásobníku zrna. Kryt zásobníku zrna lze otevřít pomocí spínače v loketní opěrce. Opuštění kabiny už není třeba. Promyšlená koncepce. Novinka: vizuální kontrola úhrabků ze sedadla řidiče. Okno s výhledem a osvětlením pro kontrolu úhrabků Zpětně mohou být rychle provedeny úkony pro nejlepší nastavení stroje Výkonové možnosti stroje tak mohou být optimálně využity Mnoho dalších promyšlených detailů dotvářejí celkovou koncepci zásobníku zrna: QUANTIMETER měří a kontroluje. Jednoduchý zkušební odběr zrna Dostatečná výška překládání Ideální rozložení hmotnosti Dobrý výhled do zásobníku zrna Rychlé, přímé vyprazdňování s výkonem až 105 l/s Hladké plochy zásobníku zrna jsou zárukou dokonalého vyprázdnění Důležitými funkcemi přístroje QUANTIMETER je měření průchodu, vlhkosti a zobrazování dat v systému CEBIS. Měření průchodu se provádí v závislosti na plodině. Obsah vlhkosti sklizeného produktu se kontroluje průběžně a hodnoty lze zobrazit podle potřeby. Při měření objemu v elevátoru zrna zaznamená světelná závora naplnění jednotlivých lopatek. Za pomoci korekčních faktorů, které mj. zahrnují podélný a boční sklon stroje, lze přístrojem QUANTIMETER zjistit automaticky přesné množství sklizeného produktu. Široké okno zásobníku zrna Hladké plochy v zásobníku zrna 48

49 Zásobník zrna QUANTIMETER PROFI CAM S PROFI CAM vše pod kontrolou. Všechny modely TUCANO mohou být na konci výsypníkové roury zásobníku zrna vybaveny kamerou PROFI CAM. Díky umístění kamery na tomto místě je možné na dodatečném barevném monitoru v kabině nebo přes terminál S10 sledovat hned tři procesy: Výsypník zásobníku zrna vyklopen: průběh překládání Výsypník zásobníku zrna sklopen: rozptýlení pořezané slámy Výsypník zásobníku zrna sklopen: zádní část stroje při jízdě vzad nebo jízdě po silnici Až čtyři kamery mohou být připojeny na systém a mohou být také zobrazovány na barevném monitoru v kabině nebo na terminálu S10. Kamera v zadní části CEBIS. Záďová kamera je montována na zadním krytu separačního ústrojí a přenáší obraz přímo na obrazovku CEBIS. Jakmile se mlátička TUCANO pohybuje vzad, objeví se automaticky obraz kamery. Kamera v zadní části CEBIS CEBIS kamera v zadní části Obraz PROFI CAM na dodatečném monitoru 49

50 Krátká řezanka, daleký rozhoz: pole je volné pro příští sklizeň. 1 Šroubovatelný příčný břit 2 Hřídel rotoru 3 Nůž 4 Šroubovaná třecí lišta 5 Přestavitelné protinože Krátká řezanka, rovnoměrné rozhazování. SPECIAL CUT. Sláma postupující od vytřásadel a pořezaná na krátkou délku je rozhazována bezpečně na nastavený pracovní záběr. Materiál vystupující ze sítové skříně projde až k rozmetači plev Heavy Duty, který potom plevy rozhází rovnoměrně po poli vzdálenost rozhazování může být jednoduše nastavena. Pro všechny modely TUCANO je k dispozici řezačka slámy SPECIAL CUT namísto standardní řezačky slámy STANDARD CUT. Řezání je zapnuto a vypnuto elektrohydraulicky pomocí senzoru jakmile je v činnosti plech vedení slámy. SPECIAL CUT disponuje o 30% vyšším počtem nožů. 68 u 5-ti vytřásadlových modelů (430 / 420 / 320), 80 u 6-ti vytřásadlových modelů (450 / 440 / 340). Tok materiálu je optimalizován tak, že je sláma přiváděna rovnoměrně. Nízká spotřeba energie a bezpečné rozptýlení jsou tím zaručeny. 50

51 Manipulace se slámou Rozhoz na plnou pracovní šířku: ACTIVE SPREADER (TUCANO 450 / 440 / 340). Čím větší je množství slámy a šířka žacího ústrojí, tím přesněji a rovnoměrněji musí být sláma rozhazována. ACTIVE SPREADER firmy CLAAS Vám nabízí správné řešení. Řezanka je prostřednictvím dvou protiběžných rozhazovacích rotorů ještě jednou urychlena a rovnoměrně rozhazována až do šířky 9,3 metrů. Šířka rozhazování může být nastavena pohodlně z kabiny. TUCANO zajistí efektivní rozhození slámy při minimální potřebě síly. Jak ACTIVE SPREADER, tak SPECIAL CUT jsou v této výkonové třídě jedinečné a staví model TUCANO na špičku vyšší střední třídy. Když rozmetač plev, potom HD. Výhody jsou mnohonásobné: Slámu zpracovává TUCANO velmi jemně. Příkladem může být dlouhá sláma. Díky šetrnému postupu výmlatu a separace zůstává struktura u dlouhé slámy zcela zachována. To je ideální pro vysoce kvalitní podestýlku. Při vypnuté řezačce slámy se řádek více načechrává. Sláma se tak rychle vysuší a může být snadno lisována do pevných balíků. Vhodné pro kukuřici a obilí bez přestavení Komponenty HD pro delší životnost Prvotřídní rozhazování do velké šířky Bezpečné vkládání sklizené hmoty za všech podmínek Žádné ovlivnění proudu vzduchu čisticího ústrojí Optimální přístupnost sítové skříně pomocí odklopení rozmetače plev Tvarovač řádků na vodícím plechu rozhazovače Tvarovač řádků na ACTIVE SPREADER Elektrohydraulické spuštění řezačky slámy 51

52 CLAAS POWER SYSTEMS. Optimální pohon pro maximální výkon: CPS. Vývoj strojů u firmy CLAAS je charakterizován neustálým úsilím o co největší účinnost, spolehlivost a maximální hospodárnost. To platí samozřejmě pro všechny komponenty sklízecí mlátičky CLAAS. Rozhodující význam má přitom hnací systém. A k němu patří více, než jen silný motor. Pod názvem CLAAS POWER SYSTEMS kombinuje CLAAS ty nejlepší komponenty do jednoho hnacího systému, který si hledá sobě rovné. Maximální výkon vždy tam, kde je zapotřebí. Ideálně přizpůsobený pracovnímu systému, s úsporou paliva, s rychlou návratností. Ve stroji TUCANO se tento nárok potvrzuje: zkušenosti z více než 75 let vývoje sklízecích mlátiček daly vzniknout tomu nejlepšímu hnacímu systému, jaký byl kdy u firmy CLAAS vyvinut. Pro nejlepší pracovní výsledky. Více technologických zvláštností a jedinečných rafinovaných možností: pro vyšší spolehlivost i v extrémních podmínkách. TUCANO je připraven. 52

53 CLAAS POWER SYSTEMS 53

54 NOvě Zvýšený výkon motoru při vysoké hospodárnosti. Palivová nádrž o objemu až 650 l Tři baterie pro mlátičku TUCANO: dvě jsou zapojeny v řadě pro 24-V elektroniku motoru, jedna zásobuje 12-V palubní elektroniku. 54

55 Motor Hnací ústrojí Síla a vytrvalost bez kompromisů. Vysoce výkonný motor o objemu 7,7 l v mlátičce TUCANO splňuje emisní normu Tier 4 díky motoru s následnou úpravou emisí a recirkulaci výfukových plynů s chlazením (EGR: Exhaust Gas Recirculation). Výkon motorů byl navíc u všech modelů TUCANO zvýšen. Přeměna oxidu dusíku díky SCR a EGR. Zvětšená chladicí soustava s automatickým odsáváním prachu. TUCANO pracuje s vysoce efektivní, společnou chladící soustavou pro motor, hydraulickou soustavu a klimatizaci. Zvětšením síta chladiče došlo k efektivnímu zvýšení výkonu chlazení. Automatické odsávání prachu zajistí stálé čištění prostřednictvím hydraulicky poháněného rotačního síta chladiče a tím i nejvyšší chladicí výkon. Znečištění chladících lamel se výrazně snižuje. Motor Mercedes-Benz ve sklízecí mlátičce TUCANO splňuje tuto normu díky selektivní katalytické redukci (SCR: Selective Catalytic Reduction). Proces přeměňuje oxidy dusíku obsažené ve výfukových plynech na čistý dusík a vodu. Močovina potřebná k tomuto procesu je přidávána z 57 litrové nádrže. Další redukce oxidu dusíku je dosaženo pomocí recirkulace výfukových plynů s chlazením (EGR). NOVĚ: Sání vzduchu a vzduchový filtr. Čerstvý vzduch do motoru je u nové mlátičky TUCANO nasáván z rotujícího síta chladiče. Díky aktivní před-separaci se dostává do obou vzduchových filtrů méně znečišťujících částic. Jejich objem byl přizpůsoben novému motoru a zřetelně navýšen.tato rozhodující vylepšení umožňují prodloužit intervaly údržby a zároveň zkrátit časy prostojů. Další informace získáte na: tucano claas.com 55

56 NOvě Více síly za všech podmínek. NOVĚ: Pohon všech kol 4-TRAC. Hydrostatický pohon pojezdu sklízecí mlátičky TUCANO - bez použití spojky, bez řazení ovládáte pohodlně multifunkční pákou. Takový komfort obsluhy se ihned projeví na zvýšeném výkonu: díky rychlejšímu otáčení a dokonalému přizpůsobování pojezdové rychlosti měnícím se sklizňovým podmínkám. Vaším volitelným vybavením je Extra-Power: pohon všech kol. Jednoduchým stiskem tlačítka přeřadíte na soustředěnou sílu, která zajistí Váš postup vpřed i za nejobtížnějších půdních podmínek. Pohon všech kol je spolehlivý a nevyžaduje údržbu. NOVĚ: o 30% vyšší tažná síla při pohonu všech kol. Nový pohon všech kol disponuje dvěma hydrostatickými motory. Ty jsou integrovány do nápravy a vyznačují se typicky vyšším stupněm účinnosti. Díky integrované konstrukci nejsou mimo nápravu žádná volně uložená vedení. Díky tomu se za nepříznivých podmínek nezachytávají téměř žádné nečistoty a minimalizuje se nebezpečí poškození. NOVĚ: Větší pneumatiky pro pohon všech kol. Pro ještě větší trakci v obtížných podmínkách a redukci tlaku na půdu jsou k dostání pneumatiky o rozměrech 600/65 R 28 nebo VF 620/70 R 26 (TUCANO 450 a 440). Tyto pneumatiky lze kombinovat s některými pneumatikami o šířce 800 mm. 56

57 Pohon všech kol Centrální mazání NOVĚ: Centrální mazací systém. Centrální mazání zajišťuje podle potřeby automaticky téměř všechny mazací body tukem. Jednorázová předvolba míst k namazání a intervalů mazání je dostačující. Oproti manuálnímu mazání je mazací tuk přiváděn k jednotlivým místům z centrálního zásobníku maziva. Vaše výhody: Bezpečné a pravidelné mazání všech mazacích bodů Prodloužená životnost čepů a ložisek Úspora nákladů díky menší spotřebě maziva a nižšímu stupni opotřebení Snížení nákladů na údržbu 57

58 Nezbytná přilnavost. Technologie pneumatik, která je trvale šetrná vůči půdě. Je výsledkem intenzivní spolupráce firmy CLAAS s renomovanými výrobci pneumatik. Vaše výhody: Pneumatiky zlepšují mobilitu na silnicích. Při výrazně větší styčné ploše dochází k lepší trakci, menšímu prokluzu a nižší spotřebě paliva, přičemž nižší tlak v pneumatikách způsobuje menší zhutnění půdy a přispívá tak k trvalému zlepšení její struktury. Menší přepravní šířka s větší styčnou plochou 58

59 Pneumatiky Údržba Standardní pneumatiky CerexBib cm 2 2,4 bar cm 2 1,6 bar 800/70 R 32 / kg IF 800/70 R 32 / kg Rozměr Standardní MICHELIN CerexBib pneumatik pneumatiky 680/85 R 32 bar 2,9 1,8 800/70 R 32 bar 2,4 1,6 Rozměr Standardní SVT CHO Continental pneumatik pneumatiky 800/70 R 32 bar 2,4 1,6 Údržba. Může být snazší? Čísla a fakta: Tlak v pneumatikách při plné nosné síle může být o 0,6 až 1,1 bar nižší v porovnání se standardními pneumatikami stejné velikosti - to odpovídá snížení o 35 % Pneumatiky dosahují styčné plochy standardních pneumatik o dvě čísla větších. To odpovídá kontaktní ploše při dotyku s terénem o 22 % větší při stejné transportní šířce Pneumatiky hnací nápravy: 800/70 R 32 a 680/85 R 32, Pneumatiky řídicí nápravy: 620/70 R 26 a 520/80 R 26 Odklápění rotačního síta chladiče pro rychlé, manuální čištění Velké, přístupové boční kryty pro ideální přístupnost Jednoduchý vstup do prostoru motoru a dalších oblastí údržby prostřednictvím mobilního, výsuvného žebříku Otvíratelný zadní kryt separačního ústrojí Kompresor stlačeného vzduchu Mazací lišty Skříňka pro úschovu např. nářadí Dlouhé intervaly údržby Přístupnost z pravé strany Přístupnost z levé strany 59

60 Více servisu od nás. Více úspěchu pro Vás. V nejlepších rukách. Obchodní partneři CLAAS patří k nejvýkonnějším prodejcům zemědělské techniky na světě. Technici jsou výborně kvalifikovaní a odborně vybaveni odpovídajícími speciálními a diagnostickými nástroji. CLAAS servis představuje velmi ceněné pracovní postupy, které zcela splní Vaše očekávání v oblasti kompetencí a spolehlivosti. CLAAS ORIGINAL. Pro dlouhou životnost stroje. Po celých 24 hodin zajišťují zodpovědní pracovníci First CLAAS Service obchodních partnerů CLAAS po celém světě optimální zásobování náhradními díly a spolehlivým servisem. Se svými znalostmi a zkušenostmi jsou pro Vás a Vaše stroje kdykoli k dispozici a během krátké doby Vám zajistí originální náhradní díly CLAAS ORIGINAL, které se vyznačují nejvyšší kvalitou materiálů, nejlepší účinností a dlouhou životností. Jsme vždy tam, kde nás potřebujete. Náš centrální sklad náhradních dílů ve městě Hamm (Německo) dodává veškeré díly CLAAS ORIGINAL rychle a spolehlivě do celého světa. Hustá síť partnerů firmy CLAAS po celém světě je zárukou toho, že díly dojdou v krátké době do cíle tam kde jste právě Vy. Myslete ekonomicky, zajistěte si úspěch! Stoupající tlak na snižování nákladů a vzácné okamžiky volna v sezóně vyžadují z Vaší strany opatření, s nimiž si zajistíte dostupnost Vašeho stroje více než po dobu prvních dvanácti měsíců zákonné záruční lhůty. CLAAS proto nabízí individuální a snadno vypočitatelné servisní produkty, které Vám poskytnou vysokou míru spolehlivosti a efektivnosti. Se servisními produkty CLAAS, posklizňovou kontrolou, servisní smlouvou a prodloužením záruky MAXI CARE si sestavíte svůj specifický balíček služeb. Ten pro Váš stroj představuje plánovatelné náklady a minimální riziko ztrát. TELEMATICS. Přes GPRS a internet mají naši servisní pracovníci pomocí TELEMATICS přímý přístup ke všem výkonovým a elektronickým údajům Vašeho stroje CLAAS. Řešení problémů tak může často probíhat na dálku a nepříjemné prostoje se sníží. 60

61 First CLAAS Service 61

62 TUCANO 400 v přehledu. 62

63 Technické detaily 1 GPS PILOT S7 nebo S10, GPS PILOT FLEX 2 Komfortní kabina 3 CEBIS s automatickým nastavením plodiny 4 Horní vyprazdňování s výkonem až 105 l/s 5 LASERPILOT 6 Žací ústrojí VARIO / nově: VARIO 930 a 770 s integrovaným žacím stolem na řepku 7 AUTO CONTOUR 8 Multipřípojka 9 Vkládací kanál V-Kanal 10 Mláticí ústrojí APS 11 Hydraulické přestavení mláticího koše pro všechny modely 12 Hydraulická pojistka proti přetížení mláticího koše 13 Turbínový ventilátor 14 Intenzivní separace 15 Rozmetač plev HD 16 Řezačka SPECIAL CUT 17 ACTIVE SPREADER 18 PROFI CAM 19 Motory Mercedes-Benz s emisní normou Tier 4 20 Pohon všech kol s novou koncepcí pohonu 63

64 TUCANO 300 v přehledu. 64

65 Technické detaily 1 GPS PILOT S7 nebo S10, GPS PILOT FLEX 2 Komfortní kabina 3 CEBIS s automatickým nastavením plodiny 4 Horní vyprazdňování s 90 l/s 5 LASERPILOT 6 Žací ústrojí VARIO / nově: VARIO 930 a 770 s integrovaným žacím stolem na řepku 7 AUTO CONTOUR 8 Multipřípojka 9 Vkládací kanál V-Kanal 10 Mláticí systém CLAAS 11 Hydraulické přestavení mláticího koše pro všechny modely 12 Hydraulická pojistka proti přetížení mláticího koše 13 Radiální ventilátor 14 Intenzivní separace 15 Rozmetač plev HD 16 Řezačka SPECIAL CUT 17 Rozmetač slámy 18 PROFI CAM 19 Motory Mercedes-Benz s emisní normou Tier 4 20 Pohon všech kol s novou koncepcí pohonu 65

66 Schopnost přesvědčovat. S mnoha dobrými argumenty. Kabina. Mlátící systém. Hlukově optimalizovaná kabina VISTA CAB umožňuje mimořádně klidnou a koncentrovanou práci Vizuální kontrola úhrabků ze sedadla řidiče osvětleným oknem Multifunkční ovládací páka CMOTION, CEBIS, TELEMATICS, mapování výnosů a GPS PILOT poskytují inovativní komfort ovládání a kontroly Žací ústrojí. Žací ústrojí VARIO s šířkou až 9,22 m zajišťují až o 10% vyšší výkon díky optimálnímu toku materiálu "Myslící žací ústrojí" AUTO CONTOUR vyrovnává nerovnosti jak podélně, tak i příčně ke směru jízdy Standardní žací ústrojí, VARIO a adaptéry jako CONSPEED, SUNSPEED, RAKE UP, sklopné žací ústrojí nebo žací ústrojí FLEX činí z modelu TUCANO mimořádně flexibilní sklízecí mlátičku Nové žací ústrojí VARIO V 930 a V 770 s posunem o 700 mm díky integrovaným deskám na řepku Až o 20 % vyšší průchodnost díky APS Mláticí koš s děrováním 7/18 pro nejvyšší míru separace, optimální kvalitu zrna a menší úhrabky APS. Jedinečná mláticí technologie ve své třídě Čisticí ústrojí 3-D pro sklon svahu až do 20 % Zásobník zrna s objemem až litrů prodlužuje vzdálenosti sklizně, vysoký výkon sklizně zkracuje intervaly vyprazdňování. Oba faktory společně zřetelně zvyšují výkonnost procesu sklizně ACTIVE SPREADER pro přesné a rovnoměrné rozhazování slámy po celé pracovní šířce CPS CLAAS POWER SYSTEMS. Motor Mercedes Benz OM 936 nabízí dostatečnou rezervu výkonu i pro ty nejobtížnější sklizňové podmínky Technologie pneumatik pro optimální šetrnost k půdě s malou přepravní šířkou Nově pohon všech kol s o 30% vyšší tažnou silou Rychlý, pohodlný přístup k místům údržby Servisní služby firmy CLAAS po celých 24 hodin 66

67 Žací ústrojí Sklizňové adaptéry Žací ústrojí VARIO V 930, V 770, V 660, V 600, V 540 Žací ústrojí CERIO CERIO 930, CERIO 770 Standardní žací ústrojí C 660, C 600, C 540, C 490, C 430, C 370 Adaptéry pro sklizeň řepky Pro všechna standardní žací ústrojí a pro ústrojí VARIO, není k dispozici pro žací ústrojí CERIO Sklopná žací ústrojí C 540, C 450 Adaptér pro sklizeň kukuřice počet řádků 8 (TUCANO ), 6 SUNSPEED počet řádků 12 a 8 Žací ústrojí FLEX S 900, S 750, S 600, S 510, S 450 MAXFLO 1050, 900 Standardní žací ústrojí pro rýži R 660, R 600, R 540, R 490, R 430 Žací ústrojí pro rýži VARIO V 930 a V 770 k dispozici jako verze HD s řezacím systémem pro sklizeň rýže, V 660, V 600, V 540 Žací ústrojí pro sklizeň rýže CERIO CERIO 930 a 770 k dispozici jako verze HD s řezacím systémem pro sklizeň rýže SWATH UP SWATH UP 450 Standardní žací ústrojí Efektivní pracovní záběry C 660 (6,68 m), C 600 (6,07 m), C 540 (5,46), CERIO 930 (9,22 m), CERIO 770 (7,70 m) C 490 (4,92), C430 (4,32), C 370 (3,71) Hnací ústrojí Jednostranný řemenový pohon Jednostranný pohon převodovky Sklopné děliče Vzdálenost kosa šnekový dopravník mm , přestavitelné manuálně Žací frekvence kosy zdvihy/min Víceprstový šnekový dopravník Hydraulická reverzace Ovládací systém žacího ústrojí CONTOUR AUTO CONTOUR Regulace otáček přihaněče Regulace výšky přihaněče Parkovací pozice Náhradní kosa Zvedače klasů Žací ústrojí VARIO Efektivní pracovní záběry V 930 (9,22 m), V 770 (7,70 m) V 660 (6,68 m), V 600 (6,07 m), V 540 (5,46 m) Hnací ústrojí Jednostranný pohon převodovky Jednostranný řemenový pohon Sklopné děliče Vzdálenost kosa šnekový dopravník mm , 700 mm plynulý rozsah nastavení , u řepky 1080 Kosa Průběžná Průběžná Žací frekvence kosy zdvihy/min Uložení přihaněče a šneku Průběžný přihaněč a šnek Průběžný přihaněč a šnek Průměr průběžného šneku Ovládací systém žacího ústrojí CONTOUR AUTO CONTOUR Regulace otáček přihaněče Regulace výšky přihaněče Horizontální nastavení přihaněče Poloha stolu Parkovací pozice Náhradní kosa Zvedače klasů sériové vybavení volitelné vybavení k dispozici není k dispozici

68 TUCANO Mláticí ústrojí Urychlovací buben (APS) Otáčky urychlovacího bubnu 80 % mláticího bubnu MULTICROP Šířka mláticího bubnu mm Průměr mláticího bubnu mm Otáčky mláticího bubnu ot/min S redukční převodovkou ot/min /18 mláticí koš Úhel opásání předseparátoru stupně Úhel opásání mláticího koše stupně Ovládání klasňovacích klapek z vnější strany Hydraulické přestavení mláticího koše Velký žlab na zachycování kamenů Separační ústrojí zbytkového zrna Klávesová vytřásadla počet Klávesy vytřásadel počet Délka vytřásadel m 4,4 4,4 4,4 4,4 4,4 4,4 Plocha vytřásadel m ,8 5,8 7 5,8 Separační plocha m 2 8,75 8,75 7,26 7,26 8,17 6,78 2 intenzivní vytřásadla Čisticí ústrojí Vyjímatelná stupňovitá deska Ventilátor turbínový, 6násobný turbínový, 6násobný turbínový, 4násobný turbínový, 4násobný turbínový, 6násobný radiál. vent. Přestavení ventilátoru, elektricky Dvojité spádové stupně, profukované tlakovým vzduchem Dělená, protiběžná sítová skříň Čisticí ústrojí 3-D Celková plocha sít m 2 5,65 5,65 4,70 4,70 5,10 4,25 Přestavení sít, elektricky Zpětné vedení úhrabků k urychlovacímu bubnu Úhrabky lze během jízdy sledovat z kabiny. Zásobník zrna Objem l Úhel natočení výsypníku Výkon vyprazdňování l/s Měřič výnosu QUANTIMETER Řezačka slámy Řezačka SPECIAL CUT, 80 nožů Řezačka SPECIAL CUT, 68 nožů Řezačka STANDARD CUT, 60 nožů Řezačka STANDARD CUT, 52 nožů Rozmetač plev Heavy Duty Rozmetač slámy ACTIVE SPREADER Podvozek 4-TRAC EASY Informační systém CEBIS TELEMATICS (professional, advanced, basic) Management zakázek Mapování výnosů GPS PILOT, LASER PILOT, AUTO PILOT TUCANO Motor Výrobce Mercedes-Benz Mercedes-Benz Mercedes-Benz Mercedes-Benz Mercedes-Benz Mercedes-Benz Emisní norma Stage IV (Tier 4) Typ OM 936 LA OM 936 LA OM 936 LA OM 936 LA OM 936 LA OM 936 LA Počet válců/zdvihový objem počet/l R 6/7,7 R 6/7,7 R 6/7,7 R 6/7,7 R 6/7,7 R 6/7,7 Maximální výkon (ECE R 120) kw/k 230/ / / / / /245 Následné ošetření výfukových plynů SCR + EGR Nádrž na močovinu 57 l Vzduchový kompresor Regulace motoru elektronická elektronická elektronická elektronická elektronická elektronická Obsah palivové nádrže, 500 l Obsah palivové nádrže, 650 l Hmotnosti (mohou být závislé od vybavení stroje) bez žacího ústrojí, řezačky slámy a rozmetače plev kg TUCANO Pneumatiky hnací nápravy Rozměr pneumatik vnější šířka 800/65 R 32 MI m 3,75 3,75 3,49 3,49 3,75 3,49 IF800/70 R 32 MI m 3,73 3,73 3,47 3,47 3,47 800/70 R 32 m 3,73 3,73 3,47 3,47 3,47 800/65 R 32 m 3,83 3,83 3,47 3,57 3,83 3, LR 32 m 3,49 3,49 3,49 710/75 R 34 m 3,62 3,62 3,36 3,36 3,62 3,36 IF 680/85 R 32 CFO m 3,48 3,48 3,21 3,21 3,48 3,21 680/85 R 32 m 3,48 3,48 3,21 3,21 3,48 3,21 650/75 R 32 m 3,47 3,47 3,21 3,21 3,47 3,21 670/75 R 30 F16 m 2,99 2,99 2,99 620/75 R 30 F20 m 3,23 650/75 R 32 + dvojmontáž 18.4 R 38 m 4,88 4,88 Ocelové pásové pojezdové ústrojí pro sklizeň rýže 900 mm m 4,17 4,17 TUCANO Pneumatiky řídicí nápravy Rozměr pneumatik vnější šířka 14,5/75-20 IMP m 2,95 2,95 2,95 16,5/85-24 IMP m 3,26 3,26 3,11 3,11 3,26 3,11 440/80 R 24 MI m 3,26 3,26 3,11 3,11 3,26 3,11 500/70 R 24 IMP m 3,32/ 3,46 1 3,32/ 3,46 1 3,17/ 3,26 1 3,17/ 3,26 1 3,32/ 3,46 1 3,17/ 3, /70 R 24 MI m 3,32 3,32 3,17 3,17 3,32 3,17 500/85 R 24 IMP m 3,34/ 3,48 1 3,34/ 3,48 1 3,19/ 3,28 1 3,19/ 3,28 1 3,34/ 3,48 1 3,19/ 3,28 1 VF 520/80 R 26 m 3,34/ 3,48 1 3,34/ 3,48 1 3,19/ 3,28 1 3,19/ 3,28 1 3,34/ 3,48 1 3,19/ 3, /55-26,5 IMP m 3,61/ 3,7 1 3,61/ 3, /65 R 28 IMP m 3,7 1 3,7 1 VF620/70 R 26 MI m 3,7 1 3, TRAC pneumatiky řídicí nápravy 5945 mm (krátká) 6836 mm (dlouhá) 7315 mm (extra dlouhá) 7333 mm (XL) 7900 mm (XXL) 4089 mm 4314 mm 4435 mm 4440 mm 4583 mm Firma CLAAS vyvíjí neustálou snahu vyhovět všemi svými produkty požadavkům praxe, a proto si vyhrazuje právo provádět na výrobcích změny. Údaje a zobrazení jsou pouze přibližné a mohou obsahovat také díly, které nejsou součástí sériového vybavení. Tento prospekt byl vytištěn pro uživatele strojů CLAAS na celém světě. Ohledně technického vybavení se řiďte ceníkem svého obchodního partnera CLAAS. Na fotografiích jsou některá ochranná zařízení demontována z důvodu, aby byla funkce těchto zařízení zobrazena co nejnázorněji. V žádném případě to však nesmí být prováděno svévolně, aby bylo zamezeno nebezpečí. Dodržujte proto příslušná ustanovení v návodu k použití. Všechny technické údaje k motorům se vztahují zásadně na evropské předpisy regulace výfukových plynů: Stage. Pojmenování normy Tier slouží v tomto dokumentu výhradně pro informační účely a lepší srozumitelnost. Povolení se netýká oblastí, v nichž jsou výfukové plyny Tier regulovány. VARIO 540 VARIO 600 VARIO 660 VARIO 770 VARIO 930 sériové vybavení volitelné vybavení k dispozici není k dispozici sériové vybavení volitelné vybavení k dispozici není k dispozici
