1 VYKUROVACIE EKOTECHNOLÓGIE KERAMICKÉ AKUMULAČNÉ MODULY KERAMICKÉ AKUMULAČNÉ PLATNE - keramické akumulačné moduly CPA - keramické akumulačné dosky AKUMULAČNÉ KRBY 3. GENERÁCIE

2 A MIC KÉ M O D UL Y ER U M U L AČ NÉ Technológia konštrukcie akumulačných krbových pecí AK K Vďaka využitiu najnovších poznatkov krbovej vykurovacej ekotechnológie Vám môžeme ponúknuť ústredné vykurovanie domu obnoviteľnými zdrojmi energie (drevom, briketami alebo peletami) len pri 2-3 násobnom naložení do pece. Dosiahnutie takéhoto efektu umožňuje len konštrukcia AKUMULAČNEJ KRBOVEJ PECE 3. GENERÁCIE, v ktorej k ohnisku (vykurovacej vložke) pripojíte výmenník tepla. Typy výmenníkov tepla: konvekčné - oceľové, liatinové vodné - násadové, s plášťom akumulačné - keramické, šamotové vykurovacia vložka výmenník tepla akumulačný krb tretej generácie Vhodne zvolená vyhrievacia vložka v krbovej peci a systém výmenníkov tepla umožňuje vytvorenie takého množstva energie, aké je nevyhnutné na vyhriatie dokonca 200 m2 domu. Výmenníky môžu byť navzájom vhodne prepájané, aby dokázali vyhovieť požadovanej tepelnej spotrebe. Ich veľkosť vymedzuje osvedčenie o energetickej hospodárnosti odovzdávané pri kúpe alebo predaji domu. Ak bude teleso krbu zhotovené z akumulačných materiálov a kachlí, zvýši sa tým hmotnosť krbovej pece, ktorá môže dosiahnuť dokonca 1-2 tony (ako tradičné kachľové pece).

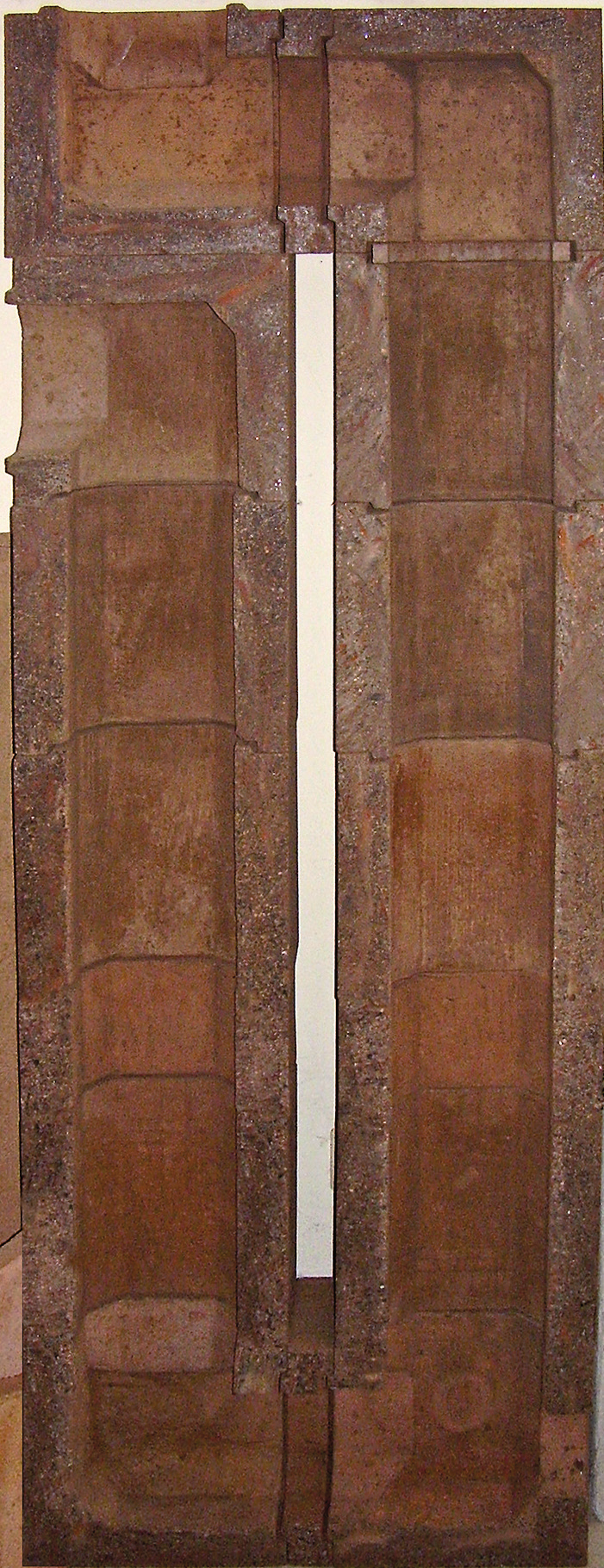

3 KERAMICKÉ AKUMULAČNÉ MODULY - keramické akumulačné moduly z AKUBETU systém regenerácie a akumulácie tepla CEBUD je druhou spoločnosťou v Európe, ktorá na výrobu akumulačných modulov používa materiál najnovšej generácie keramickú šamotovú hmotu so zvýšenou schopnosťou akumulácie tepla. Jedinečná patentovaná receptúra s obchodným názvom AKUBET, umožňuje dosiahnuť veľmi vysokú schopnosť akumulácie a tepelnej vodivosti, pri nepatrnej rozťažnosti materiálu. V porovnaní s tvárnicami z tradičného šamotu (s hustotou 1,7-2,1 kg/dm 3 ) a vďaka podstatne vyššej vlastnej hmotnosti (cca 2,85 kg/dm 3 ), bola rozhodne vylepšená (o vyše 50 %) schopnosť uskladnenia tepla, ako súčiniteľ tepelnej vodivosti od nej závislý. Vďaka týmto dokonalým parametrom sa AKUBET líši od iných šamotových materiálov. Vyhrievacie moduly z neho vytvorené sú veľmi pevné, rozmerovo kompaktné a umožňujú vybudovanie praktických, no zároveň veľmi ťažkých výmenníkov tepla s veľkými plochami, so schopnosťou získavať energiu dokonca z 20 kg dávky dreva naloženého do ohniska. Vďaka zrezaným hranám vnútorného profilu dymovodu tvárnice ostávajú v modulovom systéme znivelizované zbytočné odpory, čo umožňuje podstatne jednoduchšie prúdenie spalín. Jednoducho z nich vytvoríte ľubovoľné vedenie spalín vo výmenníkoch tepla. Výber vložky a výmenníka Veľkosť výmenníka tepla systému sa vypočítava podľa jednoduchého pravidla: na 1 kg suchého dreva spaľovaného v ohnisku pripadá od 70 do 130 kg akumulačnej zmesi. Pri takomto pomere bude funkčnosť celej krbovej pece (čiže ohniska vykurovacej vložky s pripojenými keramickými akumulačnými modulmi) presahovať 80 %. Ak vychádzame z predpokladu, že priemerné naloženie do ohniska bude 10 kg vsádzky dreva a akumulačná hmotnosť presiahne 700 kg, systém umožní dokonca trojnásobne zvýšiť získavanie tepla a predĺžiť dobu sálania tepla do 8-12 hodín. Tento príklad ilustruje predstavená schéma veľmi klasického systému 18 kusov. Za účelom náležitého používania krbovej pece odporúčame používanie ohnísk vykurovacích vložiek novej generácie, prispôsobených prevádzke pri vysokých teplotách tak, aby sa pri naložení 10 kg dreva teplota na výstupe spalín z ohniska mohla pohybovať v rozmedzí C. Počas horenia sa v nich už neznižuje prívod vzduchu do komory ohniska, aby nedochádzalo k rušeniu funkčnosti ekologického procesu spaľovania. Veľmi veľké množstvo energie vytvorené v krátkej dobe spaľovania (1-2 hodiny) smeruje priamo do výmenníka tepla, ktorý ju regeneruje skôr, ako uniká do komína. Spa liny sa ochladzujú na teplotu v priemere C a teplo z nich získané a sústredené v hmote výmenníka sála počas dlhej doby 8-12 hodín v objeme prispôsobenom pokrytiu spotreby tepla v domácnosti na túto dobu. Odbúra sa tým efekt prehrievania miestností počas horenia ohňa v krbe, čo podstatne zvýši komfort jeho používania. VLOŽKA (ohnisko) SYSTÉM KOMÍN

4 Modulové tvarovky Vhodne vybrané moduly umožňujú vytvoriť ľubovoľný tvar telesa v systéme KERAMICKÉ AKUMULAČNÉ MODULY rovný modul 28 cm hmotnosť: 41 kg 14 cm hmotnosť: 20 kg bežné hmotnosť: 41 kg koleno čistiace hmotnosť: 41 kg s výstupom na spaliny hmotnosť: 36 kg tvarovka hmotnosť: 36 kg rozširovacia tvarovka 5 cm 2. napojovacia tvarovka 7 cm a 5 cm 3. vložka 2 cm 4. tvarovka z regulačnou klapkou hmotnosť: 7 kg 3 4 hmotnosť: 10 kg 7 kg hmotnosť: 1 kg hmotnosť: 36 kg akumulačné prstence hmotnosť: 37 kg

5 KERAMICKÉ AKUMULAČNÉ MODULY Schémy najčastejšie používaných systémov Súprava 1 hmotnosť: 592 kg Súprava 2 hmotnosť: 611 kg Súprava 3 hmotnosť: 582 kg Súprava 4 hmotnosť: 604 kg Súprava 5 hmotnosť: 613 kg Súprava 6 hmotnosť: 653 kg Súprava 7 (na kozu) hmotnosť: 495 kg Súprava 8 hmotnosť: 850 kg

6 akumulačné prstence KERAMICKÉ AKUMULAČNÉ MODULY v tvare okrúhlych krúžkov sú montované na ohnisku vykurovacej vložke. Vďaka prídavnej hmote výmenníka tepla umožňujú zvyšovať jeho vykurovací výkon. Výmenník tepla zložený napríklad z 9 kusov s hmotnosťou cca 300 kg, umožňuje zvýšiť počet naloženého dreva o cca 3-5 kg a vďaka tomu získať dodatočných 15 kw tepla, ktoré bude jemne sálať počas predĺženej doby. Vnútorný tvar krúžkov zabezpečuje špirálovité prúdenie spalín a ich správny ťah. Možnosť prispôsobenia rôznym typom jednotlivých vložiek ohnísk a rýchlosť montáže umožňujú ich univerzálne využitie. Názorné systémy zástavby modulov Moduly môžu byť jednoducho prispôsobené rôznym nastaveniam voči komínu, ich uloženie môže byť ľubovoľne menené. Pri zohľadnení parametrov komínového ťahu môže byť ich dĺžka a systém prispôsobené konkrétnym podmienkam. Tvarovky môžu byť formované aj horizontálne vybudovaním tzv. teplého mostu. Veľkosť (profil) komínového potrubia musí vyhovovať prierezu vnútorného kanálu modulu, ktorý predstavuje ø 18O mm. Na príslušných miestach, obyčajne v spodnej časti systému sú montované čistiace tvarovky za účelom možnosti jeho prečistenia. Na spájanie modulov výrobca odporúča používať lepidlo neprepúšťajúce plyn, kyseliny a vodu (Kleberfbc, Orfbc, Top Speed) alebo kachliarsku maltu. Prednosti a vlastnosti Zvyšujú funkčnosť celého vykurovacieho systému (ohnisko + výmenník tepla). Strojnásobujú teplo dodávané do vykurovaných miestností. Ako veľké dodatočné ohrievacie plochy trojnásobne zvyšujúce vykurovací výkon. Predlžujú vykurovaciu dobu zariadenia o cca 8 12 hodín. Umožňujú znižovanie množstva spaľovaného dreva dokonca trojnásobne. Vyhrievajú sálaním, čím vytvárajú najzdravší, prirodzený, tzv. laminárny vykurovací systém. Umožňujú ľubovoľné tvarovanie vedenia spalín, vďaka čomu môžu byť jednoducho ukryté v telese krbu. Ich montáž je jednoduchá a rýchla. Keramické akumulačné moduly sú patentované. Ako šamotový materiál majú hygienické osvedčenie.

7 KERAMICKÉ AKUMULAČNÉ PLATNE CPA Keramické akumulačné platne rovné a oblúkové Platne z odlievaného ohňovzdorného keramického materiálu najnovšej generácie s vysokou hustotou a tepelnou kapacitou AKUBETU sa vyznačujú veľmi vysokou tepelnou vodivosťou. Umožňujú budovanie teplých telies krbových pecí a iných konštrukčných vyhrievacích povrchov vrátane uzavretých telies systému hypokaust. Veľmi vysoká akumulačná schopnosť a dokonalá tepelná vodivosť naše dosky odlišuje od podobných výrobkov z tradičného šamotu dávnejšie používaných na budovanie krbových telies. Veľké rozmery našich dosiek umožňujú skonštruovať silné, bezpečné a teplé nadstavby (horné časti krbu) a veľké krbové telesá, čím podstatne zlepšujú ich kvalitu a umožňujú výrazne zrýchliť dobu ich montáže. Vyhnete sa tým nevyhnutného použitia náročnej izolácie z minerálnej vlny. Platne CPA sú dvojnásobne vystužené a veľmi pevné. Zároveň môžu byť veľmi jednoducho rezané alebo strojovo lámané. Počas lepenia (špeciálnym lepidlom z našej ponuky) ich môžete za účelom uľahčenia montáže navŕtať a spojiť skrutkami. Sypký materiál AKUBET Ohňovzdorný keramický materiál, z ktorého sa vyrábajú dosky CPA, vďaka svojim technickým parametrom (vysokej vlastnej hmotnosti cca 2,5 kg/dm3 a dobrej tepelnej vodivosti) umožňuje vybudovať ťažké telesá krbových pecí a výrazne zvýšiť ich akumuláciu tepla. Takmer úplne likviduje vznik klasického zmrašťovania povrchu telesa príznačného pre šamotový materiál (praskania). Použitie: na zalievanie kachlí nahrádza šamot, tradične používaný kachliarmi na vypĺňanie kachlí a výmurovky vnútri pece na formovanie ľubovoľných tvaroviek a prvkov nevyhnutných na budovanie krbových pecí Rozmery Prehľad akumulačných platní CPA
