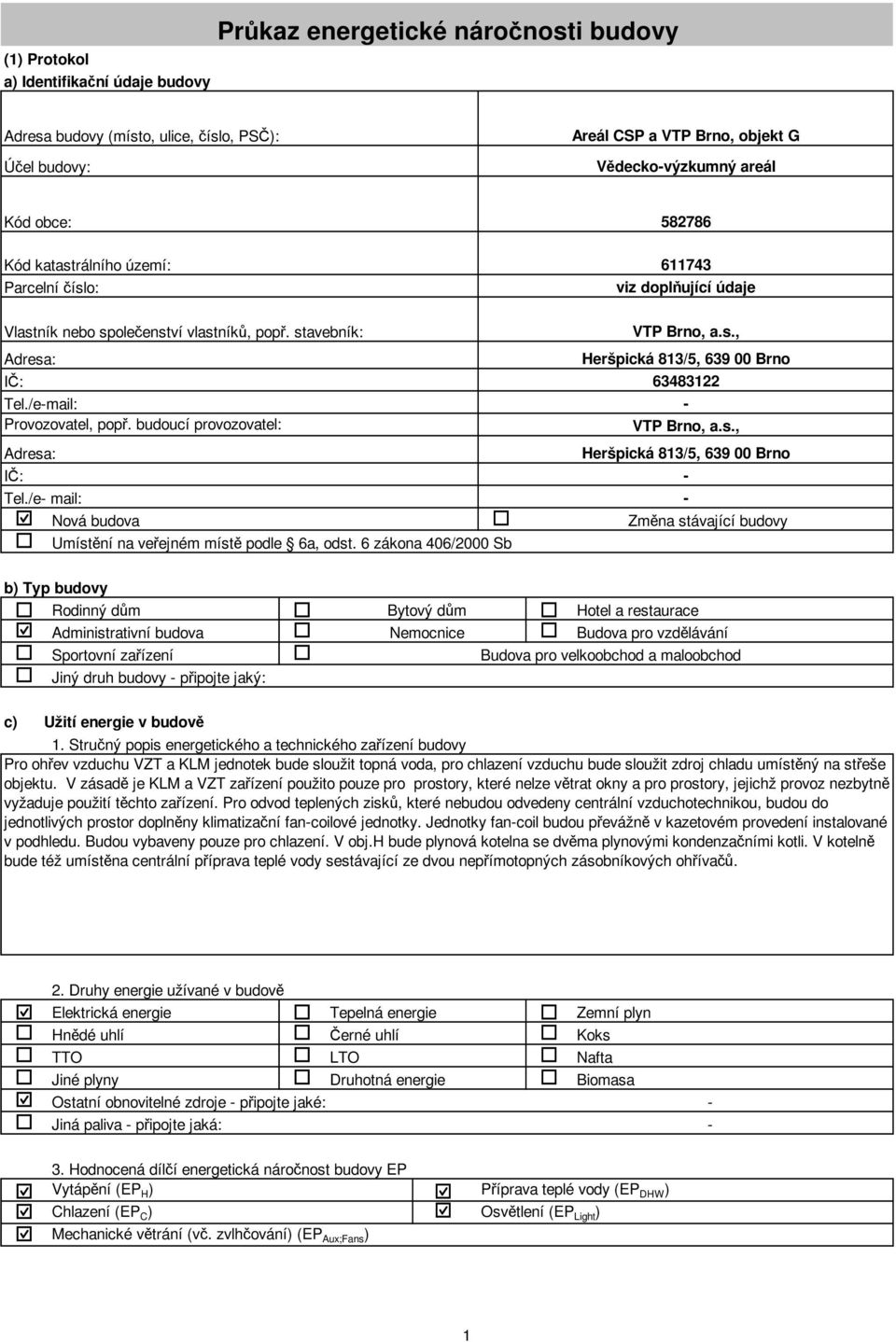

1 (1) Protokol a) Identifikační údaje budovy Průkaz energetické náročnosti budovy Adresa budovy (místo, ulice, číslo, PSČ): Účel budovy: Areál CSP a VTP Brno, objekt G Vědecko-výzkumný areál Kód obce: Kód katastrálního území: Parcelní číslo: viz doplňující údaje Vlastník nebo společenství vlastníků, popř. stavebník: VTP Brno, a.s., Adresa: Heršpická 813/5, Brno IČ: Tel./ - Provozovatel, popř. budoucí provozovatel: VTP Brno, a.s., Adresa: Heršpická 813/5, Brno IČ: - Tel./e- mail: - Nová budova Změna stávající budovy Umístění na veřejném místě podle 6a, odst. 6 zákona 406/2000 Sb b) Typ budovy Rodinný dům Bytový dům Hotel a restaurace Administrativní budova Nemocnice Budova pro vzdělávání Sportovní zařízení Budova pro velkoobchod a maloobchod Jiný druh budovy - připojte jaký: c) Užití energie v budově 1. Stručný popis energetického a technického zařízení budovy Pro ohřev vzduchu VZT a KLM jednotek bude sloužit topná voda, pro chlazení vzduchu bude sloužit zdroj chladu umístěný na střeše objektu. V zásadě je KLM a VZT zařízení použito pouze pro prostory, které nelze větrat okny a pro prostory, jejichž provoz nezbytně vyžaduje použití těchto zařízení. Pro odvod teplených zisků, které nebudou odvedeny centrální vzduchotechnikou, budou do jednotlivých prostor doplněny klimatizační fan-coilové jednotky. Jednotky fan-coil budou převážně v kazetovém provedení instalované v podhledu. Budou vybaveny pouze pro chlazení. V obj.h bude plynová kotelna se dvěma plynovými kondenzačními kotli. V kotelně bude též umístěna centrální příprava teplé vody sestávající ze dvou nepřímotopných zásobníkových ohřívačů. 2. Druhy energie užívané v budově Elektrická energie Tepelná energie Zemní plyn Hnědé uhlí Černé uhlí Koks TTO LTO Nafta Jiné plyny Druhotná energie Biomasa Ostatní obnovitelné zdroje - připojte jaké: - Jiná paliva - připojte jaká: - 3. Hodnocená dílčí energetická náročnost budovy EP Vytápění (EP H ) Příprava teplé vody (EP DHW ) Chlazení (EP C ) Osvětlení (EP Light ) Mechanické větrání (vč. zvlhčování) (EP Aux;Fans ) 1

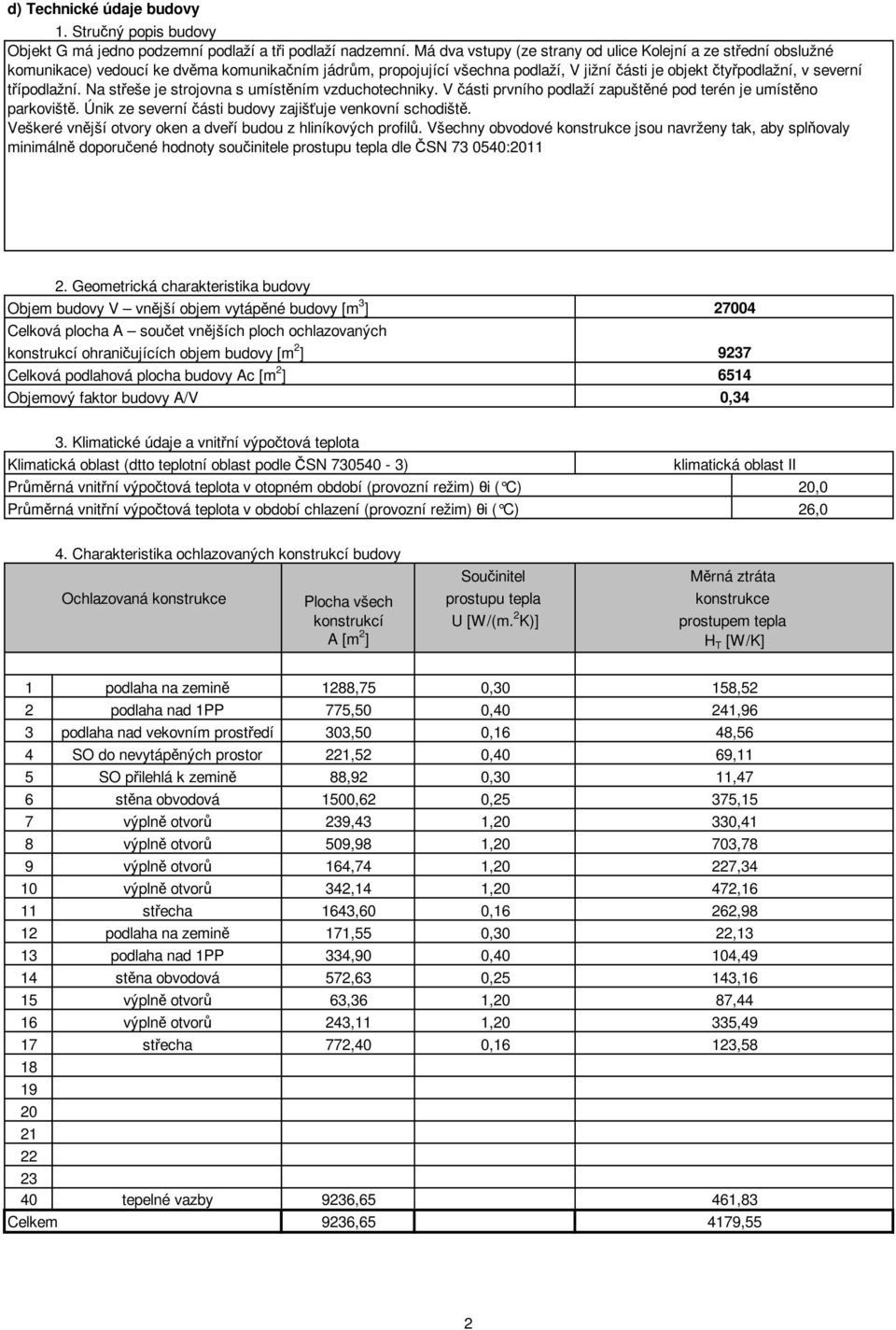

2 d) Technické údaje budovy 1. Stručný popis budovy Objekt G má jedno podzemní podlaží a tři podlaží nadzemní. Má dva vstupy (ze strany od ulice Kolejní a ze střední obslužné komunikace) vedoucí ke dvěma komunikačním jádrům, propojující všechna podlaží, V jižní části je objekt čtyřpodlažní, v severní třípodlažní. Na střeše je strojovna s umístěním vzduchotechniky. V části prvního podlaží zapuštěné pod terén je umístěno parkoviště. Únik ze severní části budovy zajišťuje venkovní schodiště. Veškeré vnější otvory oken a dveří budou z hliníkových profilů. Všechny obvodové konstrukce jsou navrženy tak, aby splňovaly minimálně doporučené hodnoty součinitele prostupu tepla dle ČSN : Geometrická charakteristika budovy Objem budovy V vnější objem vytápěné budovy [m 3 ] Celková plocha A součet vnějších ploch ochlazovaných konstrukcí ohraničujících objem budovy [m 2 ] 9237 Celková podlahová plocha budovy Ac [m 2 ] 6514 Objemový faktor budovy A/V 0,34 3. Klimatické údaje a vnitřní výpočtová teplota Klimatická oblast (dtto teplotní oblast podle ČSN ) Průměrná vnitřní výpočtová teplota v otopném období (provozní režim) θi ( C) Průměrná vnitřní výpočtová teplota v období chlazení (provozní režim) θi ( C) klimatická oblast II 2 26,0 4. Charakteristika ochlazovaných konstrukcí budovy Součinitel Měrná ztráta Ochlazovaná konstrukce Plocha všech prostupu tepla konstrukce konstrukcí U [W/(m. 2 K)] prostupem tepla A [m 2 ] H T [W/K] podlaha na zemině 1288,75 0,30 158,52 podlaha nad 1PP 775,50 0,40 241,96 podlaha nad vekovním prostředí 303,50 0,16 48,56 SO do nevytápěných prostor 221,52 0,40 69,11 SO přilehlá k zemině 88,92 0,30 11,47 stěna obvodová 1500,62 0,25 375,15 výplně otvorů 239,43 1,20 330,41 výplně otvorů 509,98 1,20 703,78 výplně otvorů 164,74 1,20 227,34 výplně otvorů 342,14 1,20 472,16 střecha 1643,60 0,16 262,98 podlaha na zemině 171,55 0,30 22,13 podlaha nad 1PP 334,90 0,40 104,49 stěna obvodová 572,63 0,25 143,16 výplně otvorů 63,36 1,20 87,44 výplně otvorů 243,11 1,20 335,49 střecha 772,40 0,16 123,58 tepelné vazby 9236,65 461,83 Celkem 9236, ,55 2

3 5. Tepelně technické vlastnosti budovy Požadavek podle 6a Zákona 1.Stavební konstrukce a jejich styky mají ve všech místech nejméně takový tepelný odpor, že jejich vnitřní povrchová teplota nezpůsobí kondenzaci vodní páry. Hodnocení Jednotka R si,n [K/W] θ si,n [ C] 2. Stavební konstrukce a jejich styky mají nejvýše požadovaný součinitel prostupu tepla a lineární a bodový činitel prostupu tepla. U N [W/m2K] 3. U stavebních konstrukcí nedochází k vnitřní kondenzaci vodní páry nebo jen v množství, které neohrožuje jejich funkční způsobilost po dobu předpokládané životnosti. M c,n [kg/m 2 ] 4. Funkční spáry vnějších výplní otvorů mají nejvýše požadovu nízkou průvzdušnost, ostatní konstrukce a spáry obvodového pláště budovy jsou téměř vzduchotěsné, s požadovaně nízkou celkovou průvzdušností obvodového pláště. i LV,N [m 3 /(s.m.pa 0,67 )] 5. Podlahové konstrukce mají požadovaný pokles dotykové teploty zajišťovaný jejich tepelnou jímavostí a teplotou na vnitřním povrchu. θ 10,Ν [ C] 6. Místnosti (budova) mají požadovu tepelnou stabilitu v zimním i letním období, snižující riziko jejich přílišného chladnutí a přehřívání. θ V,N (t) [ C] 7. Budova má požadovaný nízký průměrný součinitel prostupu tepla obvodového pláště Uem. U em,n [W/m2K] Pozn. Hodnoty uvedené podle uvedeny v projektové dokumentaci podle vyhlášky 499/2006 Sb., o projektové dokumentaci staveb 6. Vytápění Systém vytápění Charakteristika systému vytápění teplovodní s tep. spádem 70/50 C Jmenovitý tepelný výkon zdrojů tepla (systému vytápění) do 0,4 MW Převažující regulace systému vytápění ekvitermní Rozdělení otopných větví podle orientace budovy Ano Ne Údržba zdroje energie (otopné soustavy) Není Pravidelná Pravidelná smluvní Stvení průměrné účinnosti zdroje tepla (systému vytápění) Výpočet Měření Odhad Stav tepelné izolace rozvodů otopné soustavy nové izolace rozvodů Zdroj tepla č. 1 centrální zdroj tepla Typ zdroje tepla kondenzační kotel Jmenovitý tepelný výkon zdroje tepla [kw] 2x 610 Průměrná roční účinnost zdroje energie [%] % 7. Dílčí hodnocení energetické náročnosti vytápění Dodaná energie na vytápění Q fuel,h [GJ/rok] 1403,9 Spotřeba pomocné energie na vytápění Q Aux,H [GJ/rok] 41,3 Energetická náročnost vytápění EP H = Q fuel,h + Q Aux,H [GJ/rok] 1445,3 Měrná spotřeba energie na vytápění E PH,A [kwh/(m 2.rok)] 59,9 8. Větrání a klimatizace Mechanické větrání a úprava vzduchu Stav tepelné izolace VZT jednotky a rozvodů navrženy v souladu s vyhláškou MPO ČR č. 193/2007 Údržba VZT systému Není Pravidelná Pravidelná smluvní Charakteristika regulace systému úpravy vzduchu na konstantní teplotu vzduchu Údržba systému vlhčení Není Pravidelná Pravidelná smluvní 3

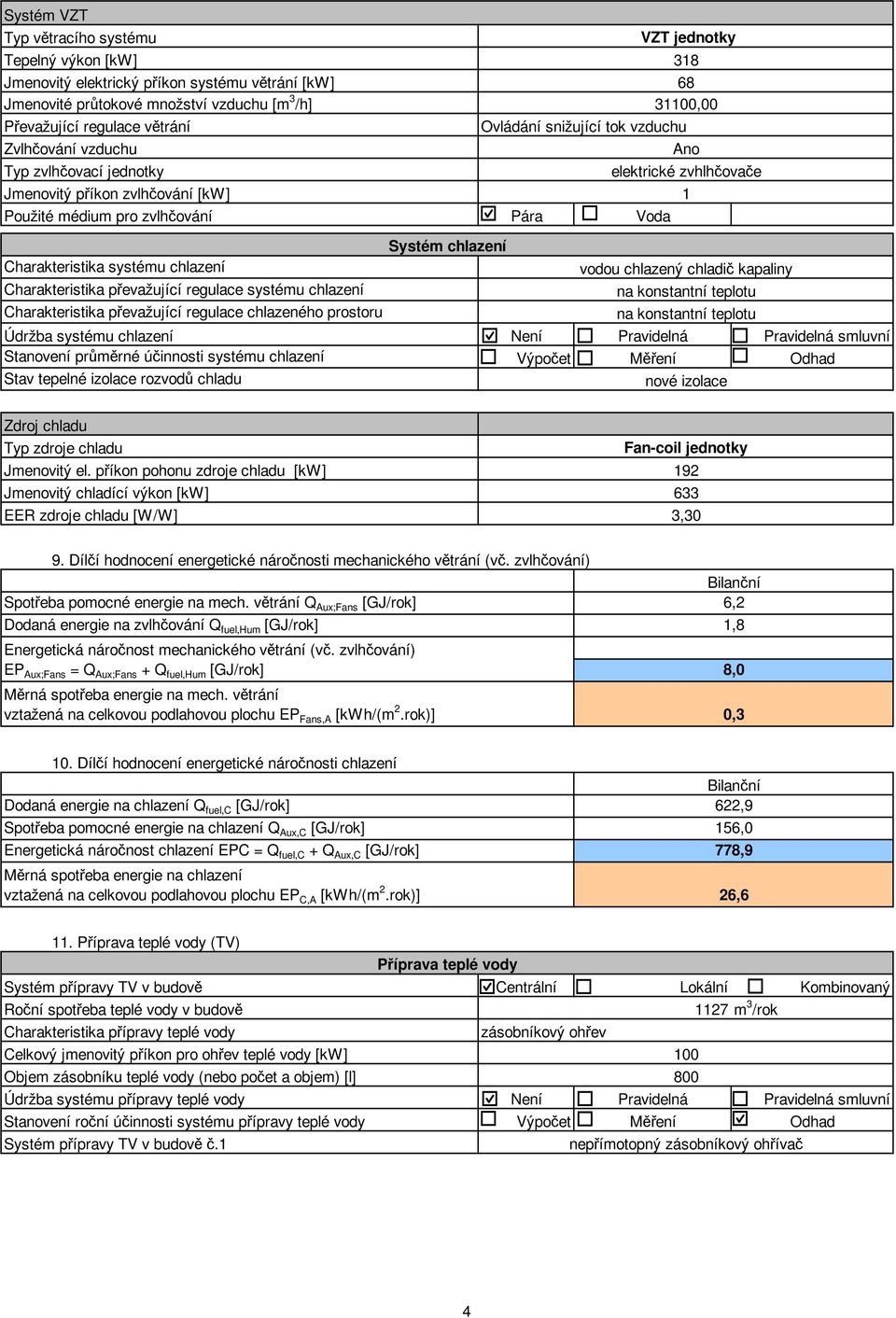

4 Systém VZT Typ větracího systému VZT jednotky Tepelný výkon [kw] 318 Jmenovitý elektrický příkon systému větrání [kw] 68 Jmenovité průtokové množství vzduchu [m 3 /h] Převažující regulace větrání Ovládání snižující tok vzduchu Zvlhčování vzduchu Ano Typ zvlhčovací jednotky elektrické zvhlhčovače Jmenovitý příkon zvlhčování [kw] 1 Použité médium pro zvlhčování Pára Voda Charakteristika systému chlazení Charakteristika převažující regulace systému chlazení Charakteristika převažující regulace chlazeného prostoru Údržba systému chlazení Stvení průměrné účinnosti systému chlazení Stav tepelné izolace rozvodů chladu Systém chlazení Není Výpočet vodou chlazený chladič kapaliny na konstantní teplotu na konstantní teplotu Pravidelná Pravidelná smluvní Měření Odhad nové izolace Zdroj chladu Typ zdroje chladu Fan-coil jednotky Jmenovitý el. příkon pohonu zdroje chladu [kw] 192 Jmenovitý chladící výkon [kw] 633 EER zdroje chladu [W/W] 3,30 9. Dílčí hodnocení energetické náročnosti mechanického větrání (vč. zvlhčování) Spotřeba pomocné energie na mech. větrání Q Aux;Fans [GJ/rok] 6,2 Dodaná energie na zvlhčování Q fuel,hum [GJ/rok] 1,8 Energetická náročnost mechanického větrání (vč. zvlhčování) EP Aux;Fans = Q Aux;Fans + Q fuel,hum [GJ/rok] 8,0 Měrná spotřeba energie na mech. větrání vztažená na celkovou podlahovou plochu EP Fans,A [kwh/(m 2.rok)] 0,3 10. Dílčí hodnocení energetické náročnosti chlazení Dodaná energie na chlazení Q fuel,c [GJ/rok] 622,9 Spotřeba pomocné energie na chlazení Q Aux,C [GJ/rok] 156,0 Energetická náročnost chlazení EPC = Q fuel,c + Q Aux,C [GJ/rok] 778,9 Měrná spotřeba energie na chlazení vztažená na celkovou podlahovou plochu EP C,A [kwh/(m 2.rok)] 26,6 11. Příprava teplé vody (TV) Příprava teplé vody Systém přípravy TV v budově Centrální Lokální Kombinovaný Roční spotřeba teplé vody v budově 1127 m 3 /rok Charakteristika přípravy teplé vody zásobníkový ohřev Celkový jmenovitý příkon pro ohřev teplé vody [kw] 100 Objem zásobníku teplé vody (nebo počet a objem) [l] 800 Údržba systému přípravy teplé vody Není Pravidelná Pravidelná smluvní Stvení roční účinnosti systému přípravy teplé vody Výpočet Měření Odhad Systém přípravy TV v budově č.1 nepřímotopný zásobníkový ohřívač 4

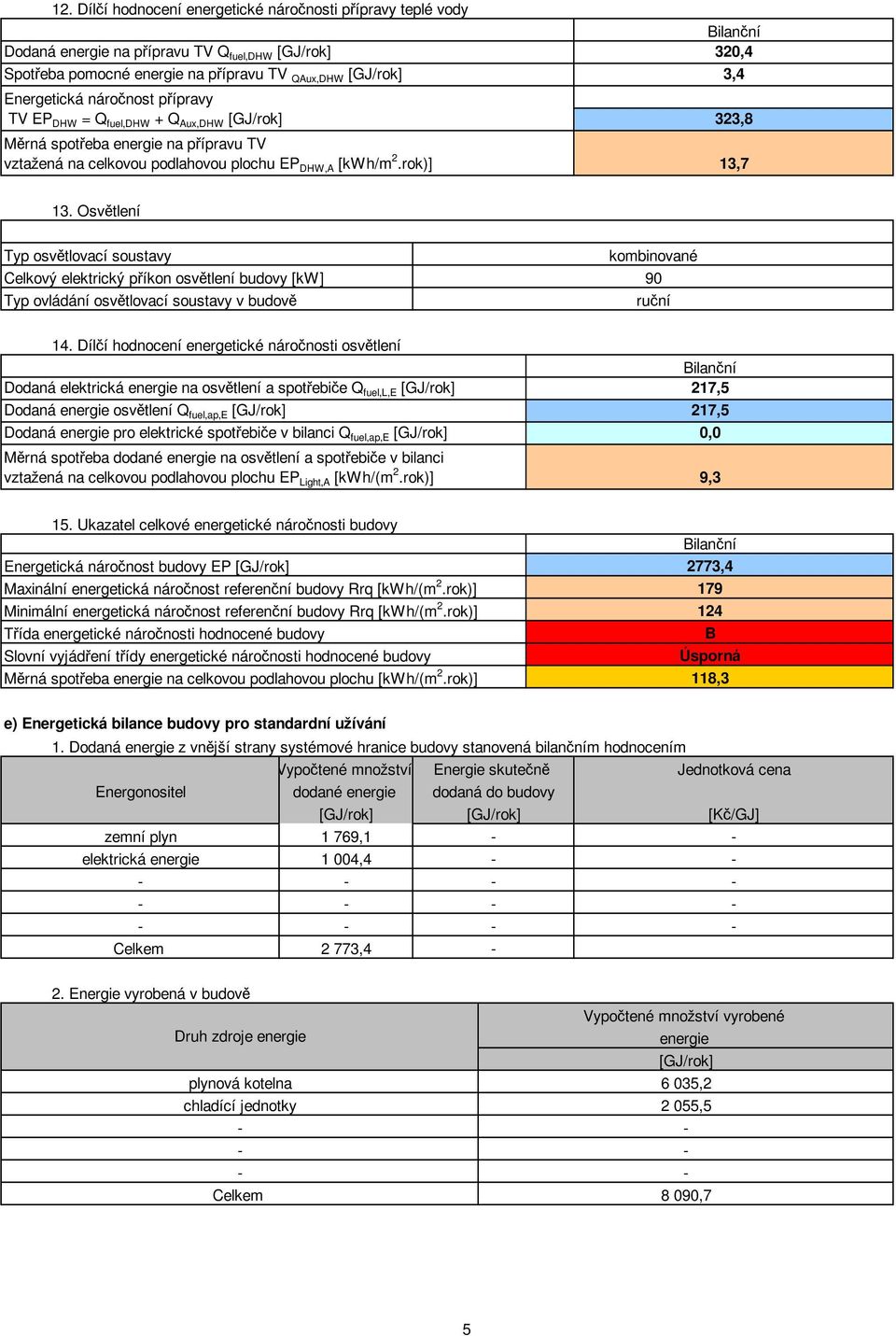

5 12. Dílčí hodnocení energetické náročnosti přípravy teplé vody Dodaná energie na přípravu TV Q fuel,dhw [GJ/rok] 320,4 Spotřeba pomocné energie na přípravu TV QAux,DHW [GJ/rok] 3,4 Energetická náročnost přípravy TV EP DHW = Q fuel,dhw + Q Aux,DHW [GJ/rok] 323,8 Měrná spotřeba energie na přípravu TV vztažená na celkovou podlahovou plochu EP DHW,A [kwh/m 2.rok)] 13,7 13. Osvětlení Typ osvětlovací soustavy kombinované Celkový elektrický příkon osvětlení budovy [kw] 90 Typ ovládání osvětlovací soustavy v budově ruční 14. Dílčí hodnocení energetické náročnosti osvětlení Dodaná elektrická energie na osvětlení a spotřebiče Q fuel,l,e [GJ/rok] 217,5 Dodaná energie osvětlení Q fuel,ap,e [GJ/rok] 217,5 Dodaná energie pro elektrické spotřebiče v bilanci Q fuel,ap,e [GJ/rok] Měrná spotřeba dodané energie na osvětlení a spotřebiče v bilanci vztažená na celkovou podlahovou plochu EP Light,A [kwh/(m 2.rok)] 9,3 15. Ukazatel celkové energetické náročnosti budovy Energetická náročnost budovy EP [GJ/rok] 2773,4 Maxinální energetická náročnost referenční budovy Rrq [kwh/(m 2.rok)] 179 Minimální energetická náročnost referenční budovy Rrq [kwh/(m 2.rok)] 124 Třída energetické náročnosti hodnocené budovy B Slovní vyjádření třídy energetické náročnosti hodnocené budovy Úsporná Měrná spotřeba energie na celkovou podlahovou plochu [kwh/(m 2.rok)] e) Energetická bilance budovy pro standardní užívání 1. Dodaná energie z vnější strany systémové hranice budovy stvená bilančním hodnocením Vypočtené množství Energie skutečně Jednotková cena Energonositel dodané energie dodaná do budovy [GJ/rok] [GJ/rok] [Kč/GJ] zemní plyn 1 769,1 - - elektrická energie 1 004,4 - - Celkem 2 773,4-2. Energie vyrobená v budově Vypočtené množství vyrobené Druh zdroje energie energie [GJ/rok] plynová kotelna 6 035,2 chladící jednotky 2 055, Celkem 8 090,7 5

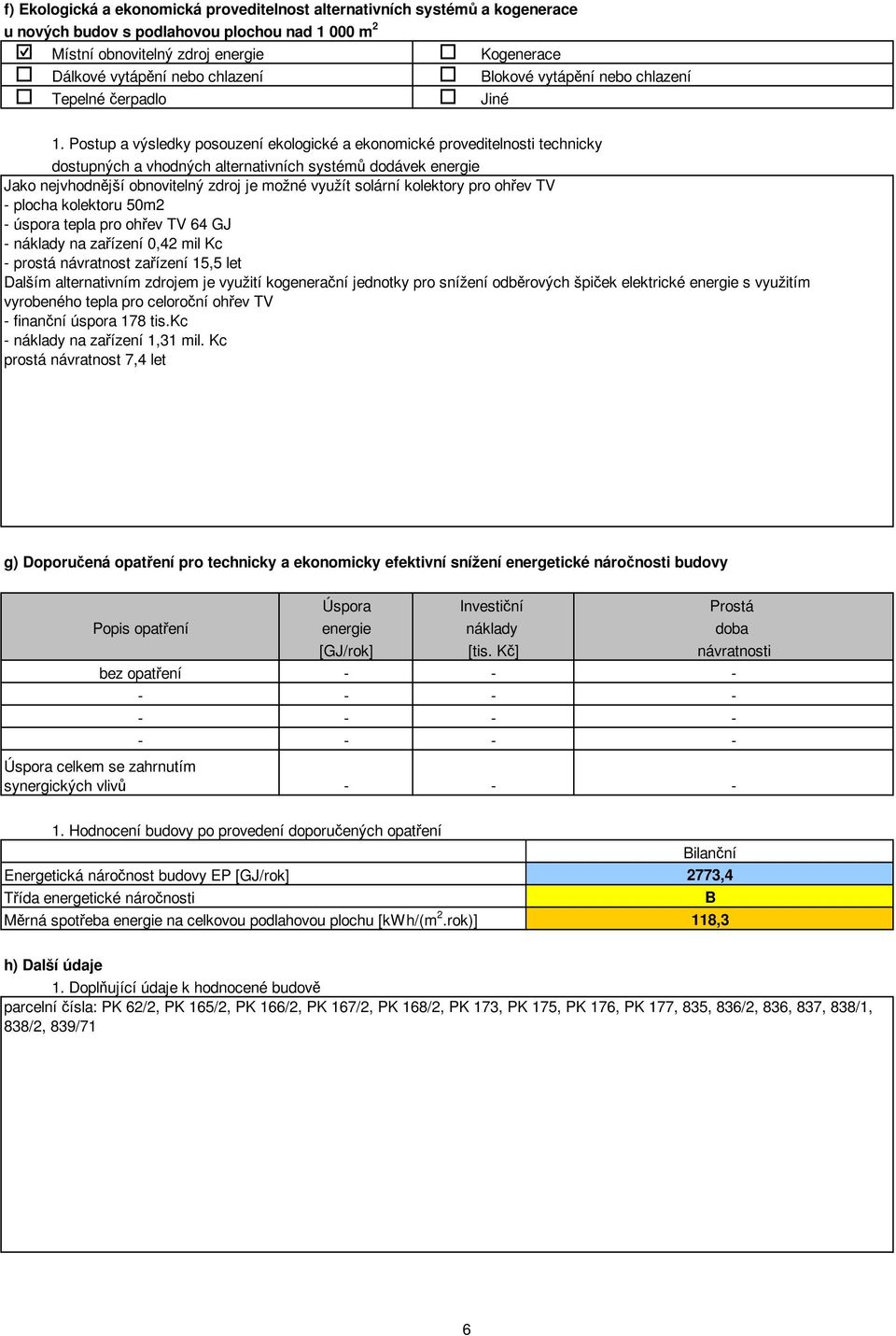

6 f) Ekologická a ekonomická proveditelnost alternativních systémů a kogenerace u nových budov s podlahovou plochou nad m 2 Místní obnovitelný zdroj energie Dálkové vytápění nebo chlazení Tepelné čerpadlo Kogenerace Blokové vytápění nebo chlazení Jiné 1. Postup a výsledky posouzení ekologické a ekonomické proveditelnosti technicky dostupných a vhodných alternativních systémů dodávek energie Jako nejvhodnější obnovitelný zdroj je možné využít solární kolektory pro ohřev TV - plocha kolektoru 50m2 - úspora tepla pro ohřev TV 64 GJ - náklady na zařízení 0,42 mil Kc - prostá návratnost zařízení 15,5 let Dalším alternativním zdrojem je využití kogenerační jednotky pro snížení odběrových špiček elektrické energie s využitím vyrobeného tepla pro celoroční ohřev TV - finanční úspora 178 tis.kc - náklady na zařízení 1,31 mil. Kc prostá návratnost 7,4 let g) Doporučená opatření pro technicky a ekonomicky efektivní snížení energetické náročnosti budovy Úspora Investiční Prostá Popis opatření energie náklady doba [GJ/rok] [tis. Kč] návratnosti bez opatření Úspora celkem se zahrnutím synergických vlivů Hodnocení budovy po provedení doporučených opatření Energetická náročnost budovy EP [GJ/rok] 2773,4 Třída energetické náročnosti B Měrná spotřeba energie na celkovou podlahovou plochu [kwh/(m 2.rok)] h) Další údaje 1. Doplňující údaje k hodnocené budově parcelní čísla: PK 62/2, PK 165/2, PK 166/2, PK 167/2, PK 168/2, PK 173, PK 175, PK 176, PK 177, 835, 836/2, 836, 837, 838/1, 838/2, 839/71 6

7 2. Seznam podkladů použitých k hodnocení budovy Projektová dokumentace stavební části - ARCH.DESIGN, s.r.o; Sochorova 23, Brno Vytápění a vzduchotechnika - Luft projekt Tabulka slovního vyjádření energetické náročnosti Hranice třídy EN [kwh/(m 2.rok)] Třída energetické Slovní vyjádření energetické od do náročnosti budovy náročnosti budovy A 0 61 ##### A ##### Velmi úsporná B ##### B ##### Úsporná C ##### C ##### Vyhovující D ##### D ##### E ##### E ##### F ##### F ##### G ##### G ##### Nevyhovující Nehospodárná Velmi nehospodárná Mimořádně nehospodárná (2) Doba platnosti průkazu a identifikace zpracovatele Platnost průkazu do 25. leden 2022 Průkaz vypracoval Ing. Aleš Novák Osvědčení č. Dne: leden 2012 razítko / podpis 7

8 . 8

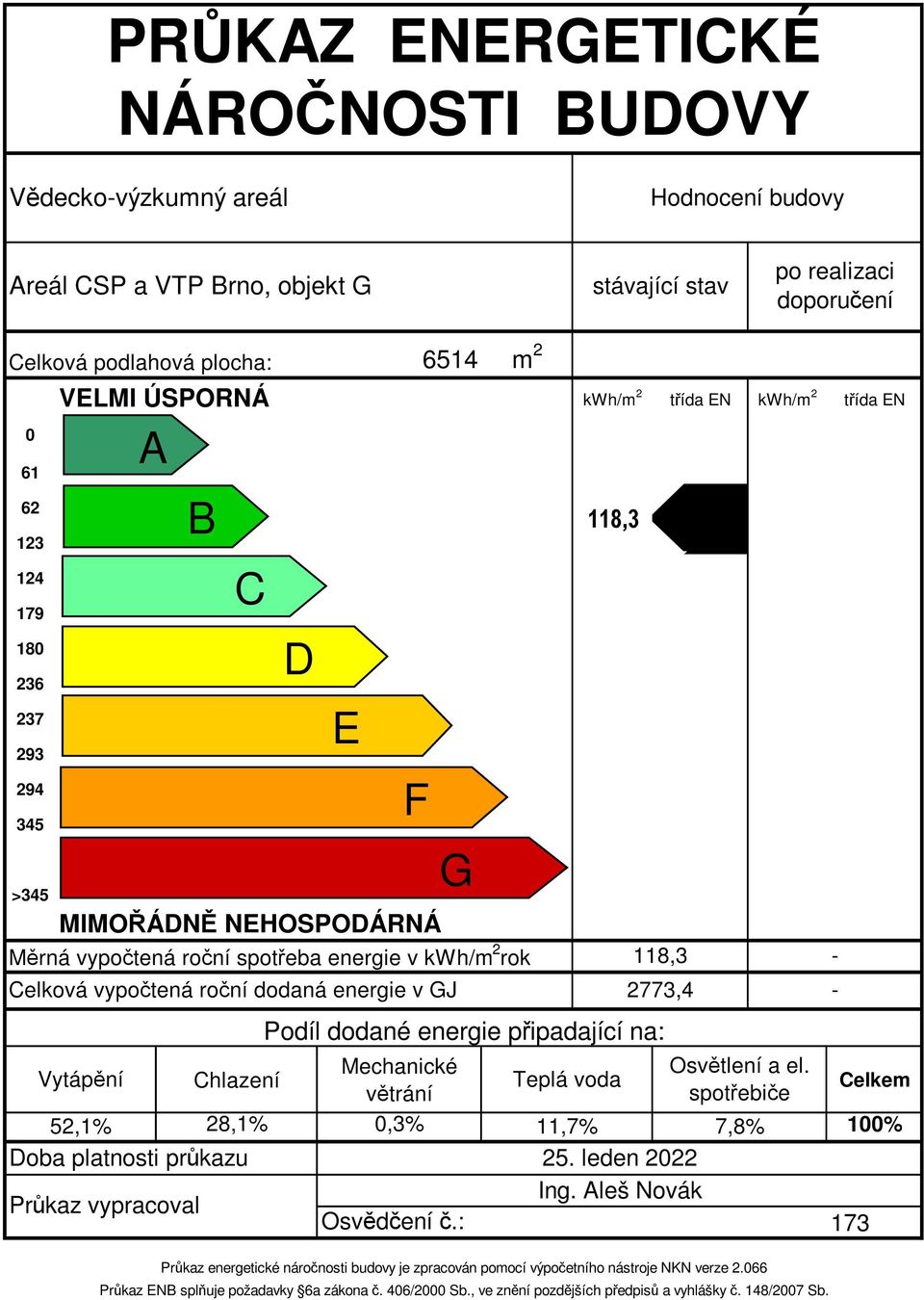

9 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY Vědecko-výzkumný areál Hodnocení budovy Areál CSP a VTP Brno, objekt G stávající stav po realizaci doporučení Celková podlahová plocha: 6514 m VELMI ÚSPORNÁ A B C D E F kwh/m 2 třída EN kwh/m 2 třída EN >345 MIMOŘÁDNĚ NEHOSPODÁRNÁ Měrná vypočtená roční spotřeba energie v kwh/m 2 rok - Celková vypočtená roční dodaná energie v GJ 2773,4 - G Podíl dodané energie připadající na: Vytápění Chlazení Mechanické Osvětlení a el. Teplá voda větrání spotřebiče Celkem 52,1% 28,1% 0,3% 11,7% 7,8% 100% Doba platnosti průkazu 25. leden 2022 Průkaz vypracoval Ing. Aleš Novák Osvědčení č.: 173 Průkaz energetické náročnosti budovy je zpracován pomocí výpočetního nástroje NKN verze Průkaz ENB splňuje požadavky 6a zákona č. 406/2000 Sb., ve znění pozdějších předpisů a vyhlášky č. 148/2007 Sb. A A
