pojízdné stavební kompresory MOBILAIR M130 / M171 Se světově renomovaným profilem SIGMA PROFIL Dodávané množství 9,4 až 17,0 m³/min

Transkript

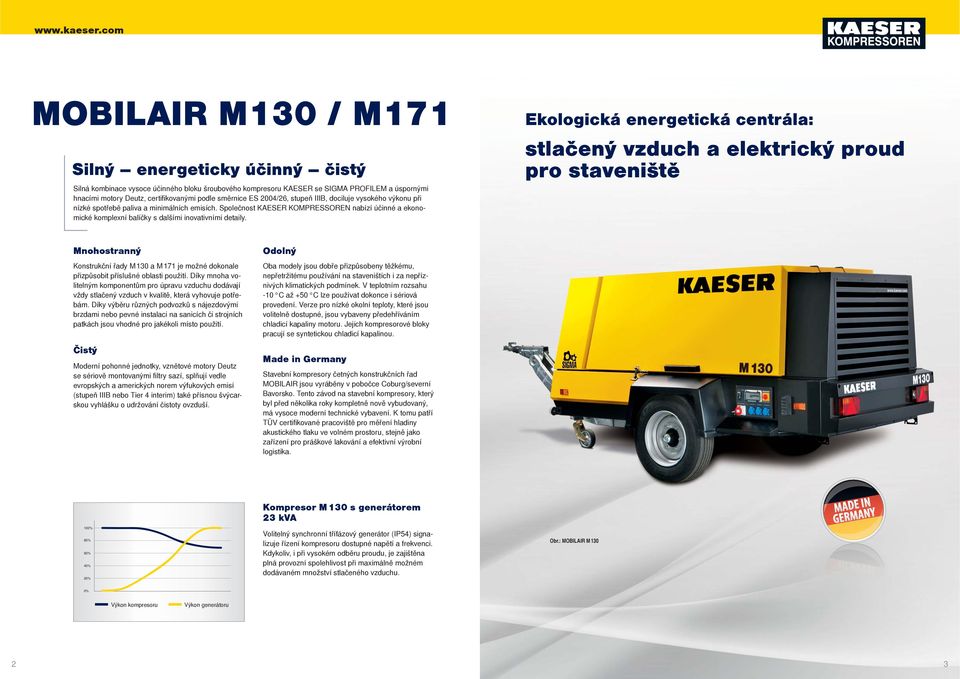

1 pojízdné stavební kompresory Se světově renomovaným profilem SIGMA PROFIL Dodávané množství 9,4 až 17,0 m³/min

2 Silný energeticky účinný čistý Silná kombinace vysoce účinného bloku šroubového kompresoru KAESER se SIGMA PROFILEM a úspornými hnacími motory Deutz, certifikovanými podle směrnice ES 2004/26, stupeň IIIB, dociluje vysokého výkonu při nízké spotřebě paliva a minimálních emisích. Společnost KAESER KOMPRESSOREN nabízí účinné a ekonomické komplexní balíčky s dalšími inovativními detaily. Ekologická energetická centrála: stlačený vzduch a elektrický proud pro staveniště Mnohostranný Konstrukční řady M 130 a M 171 je možné dokonale přizpůsobit příslušné oblasti použití. Díky mnoha volitelným komponentům pro úpravu vzduchu dodávají vždy stlačený vzduch v kvalitě, která vyhovuje potřebám. Díky výběru různých podvozků s nájezdovými brzdami nebo pevné instalaci na sanicích či strojních patkách jsou vhodné pro jakékoli místo použití. Čistý Moderní pohonné jednotky, vznětové motory Deutz se sériově montovanými filtry sazí, splňují vedle evropských a amerických norem výfukových emisí (stupeň IIIB nebo Tier 4 interim) také přísnou švýcarskou vyhlášku o udržování čistoty ovzduší. Odolný Oba modely jsou dobře přizpůsobeny těžkému, nepřetržitému používání na staveništích i za nepříznivých klimatických podmínek. V teplotním rozsahu -10 C až +50 C lze používat dokonce i sériová provedení. Verze pro nízké okolní teploty, které jsou volitelně dostupné, jsou vybaveny předehříváním chladicí kapaliny motoru. Jejich kompresorové bloky pracují se syntetickou chladicí kapalinou. Made in Germany Stavební kompresory četných konstrukčních řad MOBILAIR jsou vyráběny v pobočce Coburg/severní Bavorsko. Tento závod na stavební kompresory, který byl před několika roky kompletně nově vybudovaný, má vysoce moderní technické vybavení. K tomu patří TÜV certifi kované pracoviště pro měření hladiny akustického tlaku ve volném prostoru, stejně jako zařízení pro práškové lakování a efektivní výrobní logistika. 100% 80% 60% 40% 20% Kompresor M 130 s generátorem 23 kva Volitelný synchronní třífázový generátor (IP54) signalizuje řízení kompresoru dostupné napětí a frekvenci. Kdykoliv, i při vysokém odběru proudu, je zajištěna plná provozní spolehlivost při maximálně možném dodávaném množství stlačeného vzduchu. Obr.: MOBILAIR M 130 0% Výkon kompresoru Výkon generátoru 2 3

3 Efektivnost v provedení Kaeser... kvalita v každém směru Filtr sazí vznětového motoru Výkonné a úsporné pohonné jednotky Deutz se sériově montovaným filtrem sazí vznětového motoru jsou certifikovány podle směrnice ES 2004/26, stupně IIIB a americké normy pro výfukové plyny EPA Tier 4 interim. SIGMA CONTROL MOBIL Řízení kompresoru optimalizuje pomocí elektronického managementu motoru dostupnost stlačeného vzduchu, spotřebu paliva a množství výfukových plynů. K jeho funkcím patří mimo jiné ukazatel provozního režimu, snadné ruční řízení, dozor a diagnostika. Blok kompresoru se SIGMA PROFILEM Základem každého zařízení MOBILAIR je blok šroubového kompresoru s energeticky úsporným SIGMA PROFILEM. Geometrie šroubového profilu je optimalizovaná pro dodávku maximálního množství stlačeného vzduchu za pomoci minimálního množství energie. Energeticky úsporný ventilátor Řídící jednotka SIGMA CONTROL MOBIL reguluje v závislosti na teplotách motoru, nasávaného vzduchu a požadované teplotě výstupního stlačeného vzduchu přes viskozní spojku otáčky chladícího ventilátoru. Takto uspoří až pět procent paliva. Obr.: Výstup spalin směrem nahoru 4 5

4 Vysoká kvalita stlačeného vzduchu vždy spolehlivě k dispozici Jednoduchý servis, dobrá přístupnost Všechna údržbová místa jsou díky velkým křídlovým dveřím snadno dostupná. Všechny práce lze proto provádět rychle a efektivně. To je výhodné pro hospodárnost provozu a dostupnost stlačeného vzduchu. Service KAESER kdekoli na světě Spolehlivé zásobování stlačeným vzduchem významě podporuje také globálně organizovaný servis KAESER s počítačem podporovaným, rychlým zasíláním náhradních dílů. Dle požadavků zákazníků jsou k dispozici taktéž individuální smlouvy o údržbě. Obr.: MOBILAIR M 171 Suchý stlačený vzduch U zařízení s volitelnou kombinací dochlazovače a zpětného ohřevu stlačeného vzduchu může uživatel snadno nastavit výstupní teplotu stlačeného vzduchu v závislosti na účelu použití. Jednoduchá obsluha Díky systému SIGMA CONTROL MOBIL s intuitivním ovládáním lze zařízení obsluhovat pouze třemi tlačítky. V případě potřeby vypne kontrolní automatika zařízení samočinně. Robustní uzavíratelný kovový kryt chrání ovládání před poškozením. 6 7

5 8 9

6 Volitelné vybavení Uzavřená spodní vana Uzavřená spodní vana v případě vzniku netěsnosti jímá provozní kapaliny tak, aby nedošlo k přímému znečištění půdy. Odtokové otvory jsou utěsněny uzavíracími šrouby. Varianty tlaku K dispozici jsou podle potřeby různé verze s provozním přetlakem od 8,6 do 14 bar. Pomocí systému SIGMA CONTROL MOBIL lze jednoduše nastavit tlak od 6 bar do 0,5 bar nad jmenovitým tlakem pomocí tlačítek se šipkami v krocích po 0,5 bar. Toto nastavení tlaku lze také elektronicky uzamknout proti neoprávněné změně. Rozměry Úprava stlačeného vzduchu Stlačený vzduch je ve volitelném dochlazovači schlazován na hodnotu +7 C nad okolní teplotou. Kondenzát je odváděn cyklonovým em a odpařován horkými výfukovými plyny motoru. Navíc může být instalována kombinace filtrů pro olejeprostý stlačený vzduch a deskový výměník tepla pro zpětný ohřev. Monitoring GPS/GSM Údaje předávané pomocí on-line nástroje MOBILAIR fleet management informují mj. o provozním tlaku, úrovni hladiny v nádrži, potřebě údržby, lokalitě nasazení a vytížení stroje. Systém odesílá za účelem optimalizace dílenských procesů např. příčiny poruch a včas hlásí údržbu, která by měla být provedena Vybavení pro rafinérie Pro použití v rafinériích lze dodat certifikovaný lapač jisker z výfuku. Motorový uzavírací ventil automaticky vypne zařízení při nasátí hořlavých plynů Varianty úpravy stlačeného vzduchu Varianta A Dochlazovač tlakového vzduchu studený stlačený vzduch, bez kondenzátu (100 % nasycený), pro pneumatické nástroje, pro přechodné zastoupení stacionárních kompresorů studený bez kondenzátu Varianta F Dochlazovač tlakového vzduchu studený stlačený vzduch, bez kondenzátu (100 % nasycený), bez částic nečistot, technicky bez oleje podle ZTV-SIB (Dodatečné technické smluvní podmínky a směrnice pro ochranu a opravu betonových stavebních dílů) Filtr studený bez kondenzátu filtrovaný Varianta B Dochlazovač tlakového vzduchu Dochlazovač tlakového vzduchu vysušený stlačený vzduch, ohřev o min. 20 C, pro provoz pod 0 C a pro práce s delším vedením stlačeného vzduchu Filtr Zpětný ohřev zahřátý vysušený filtrovaný čerstvý vzduch pro dílčí objemový proud Zpětný ohřev studený vysušený Varianta G 2325 Filtr čerstvého vzduchu nechrání před kysličníkem uhelnatým (CO) ani jinými toxickými plyny vysušený stlačený vzduch, ohřev o min. 20 C, bez částic nečistot, technicky bez oleje podle ZTV-SIB (Dodatečné technické smluvní podmínky a směrnice pro ochranu a opravu betonových stavebních dílů) Technické údaje Kompressor Kompresor Typ MotornennJmenovitý leistung výkon motoru Kraftstoff Objem behälterpalivové inhalt nádrže ll BetriebsProvozní gewicht hmotnost kw kw Drehzahl Otáčky bei při Volllast plném zatížení U/min ot/min kg ** kg SchallleisHladina tungspegel akustického výkonu db(a) ** ** db(a) SchallHladina druckpegel akustického tlaku db(a) *** *** db(a) DruckVýstup luftaustritt stlačeného vzduchu m³/min 130 MM130 12,0 10,7 9, Deutz TCD 4.1 L04 (4-Zylinder) x G¾ 1 x G2 MM ,0 15,5 13,5 11,5 8, Deutz TCD 6.1 L06 (6-Zylinder) x G¾ 1 x G2 sensitivně neutrální čerstvý vzduch u separátní rychlospojky (k dostání pouze ve spojení s variantou F nebo G) Fabrikat Výrobek Anlage Zařízení BetriebsProvozní überpředruck tlak bar Modell Model VolumenObjemový strom proud Dieselmotor Vznětový motor (s(wassergekühlt) vodním chlazením) *) platí pro základní zařízení bez úpravy stlačeného vzduchu s podvozkem s nájezdovými brzdami **) zaručená hladina akustického výkonu podle směrnice 2000/14/ES ***) hladina akustického tlaku měřicí plochy z ISO 3744 (r: 10 m) 10 11

7 KAESER jsme doma na celém světě Jako jeden z největších světových výrobců kompresorů je firma KAESER KOMPRESSOREN přítomná na celém světě. Ve více než 100 zemích zajišťují pobočky a partnerské firmy, aby uživatelé stlačeného vzduchu měli k dispozici nejmodernější, nejspolehlivější a nejekonomičtější zařízení. Zkušení odborní poradci a inženýři nabízejí komplexní poradenství a vyvíjejí individuální řešení pro všechny aplikační oblasti stlačeného vzduchu. Odborné zkušenosti a know-how společnosti KAESER jsou přístupné každému zákazníkovi prostřednictvím celosvětové počítačové sítě. V neposlední řadě zajišťuje tato vysoce kvalifikovaná, rovněž globálně síťově propojená servisní organizace po celém světě nejvyšší možnou dostupnost všech KAESER produktů. KAESER KOMPRESSOREN s.r.o. K Zelenči 2874/ Praha 9 H. Počernice Obchodní oddělení Tel: Fax: Servisní oddělení Tel: info.czech@kaeser.com P-5130CZ/15 Technické změny vyhrazeny!
