1 Inovácia, Inšpirácia, Inteligencia Tretia generácia otvára nové dimenzie 2009

2 Firma Brunn am Gebirge / Viedeň Vienna Jedinečná firma pre jedinečnú klímu Už viac ako 8 desaťročí je meno Daikin v sektore klimatizácie a chladenia synonymom pre inovatívnosť a technologický pokrok. Táto energia vyústila v poslednej dobe do faktu, že spoločnosť Daikin sa stala európskou jedničkou na trhu klimatizácie. Daikin a stredná európa Bratislava Daikin zastúpenie Daikin Airconditioning Central Europe je jednoznačne veľmi silne zastúpený v našom regióne, kde pomocou vyše 130 technicko obchodných pracovníkov vytvára technickú podporu pre svojich distribútorov. Svojimi kanceláriami pokrýva Albánsko, Bosnu a Hercegovinu, Bulharsko, Čiernu horu, Česká republiku, Chorvátsko, Maďarsko, Macedónsko, Rumunsko, a samozrejme Slovensko. Kvalitný produkt od kvalifikovaných ľudí S výrobným závodom pre kompresory v Brne a výrobným závodom pre VRV systémy v Oostende (Belgicko) dokáže spoločnosť Daikin flexibilne reagovať na požiadavky trhu. Daikin - plnohodnotné spektrum kvality Bukurešť Budapešť Nie iba produkcia, ale aj obchodné kancelárie spoločnosti Daikin (vrátane Central Europe) sú certifikované podlľa ISO Praha Zagreb Daikin - líder v oblasti ochrany životného prostredia Spoločnosť Daikin sa snaží byť lídrom v oblasti ochrany životného prostredia. Každý výrobný závod a každá obchodná kancelária je tiež certifikovaná podľa ISO 14001, čo zaručuje vysokú odbornosť v otázkach ochrany životného prostredia - pre nás všetkých. 2

3 2009 Novinky Vodou chladené VRV V roku 2009 vodou chladený VRV systém vstupuje do svojej III generácie využitím všetkých dostupných technologických noviniek a inovácií. Priekopnícky, doslovne. Vodou chladené VRV III otvára svetu klimatizácie a vykurovania úplne novú dimenziu. So širším prevádzkovým rozsahom a využívaním geotermálnej energie (studničná, riečna či morská voda) sa po prvýkrát v oblasti VRV otvára možnosť nových aplikácií veľmi priaznivých pre životné prostredie. VRV systém pre oblasti s chladným podnebím Spoločnosť Daikin sa neustále snaží prenášať všetky technologické novinky na zlepšenie energetickej efektívnosti systému. Nie je žiadnym prekvapením, že Daikin ako prvý vyvinul systém, ktorý umožňuje prevádzku v režime vykurovania až do vonkajšej teploty -25 C. S VRV systémom pre chladné oblasti Daikin umožňuje jednoduchú inštaláciu vysoko efektívneho systému, ktorý uspokojuje požiadavky na chladenie a vykurovanie aj v tých najchladnejších oblastiach Slovenska. P - séria kanálových jednotiek Efektívnosť prevádzky nie je doménou len vonkajších jednotiek. S inovatívnou inverter technológiou pre ventilátory Daikin predstavuje novú generáciu štandartných a vysokotlakých kanálových jenotiek so zníženým príkonom v porovnaní s predchádzajúcou generáciou. Inverter technológia prináša tiež výhodu zjednodušenej inštalácie kde sa jednotka dokáže prispôsobiť svojim prietokom a statickým tlakom lokálnym rozvodom vzduchu. 3

4 Technológia Novinky Úspešný príbeh pokračuje s novými inováciami a funkciami Trh s klimatizačnými zariadeniami sa neustále mení. To čo sa zdá byt dnes overené, je už zajtra zastaralé. Daikin sa znova a znova stavia k neustále rastúcim požiadavkám globálneho trhu ako prvá firma, ktorá sa špecializuje na najmodernejšie klimatizačné zariadenia. Vlastnosti Chladenie a kúrenie Tradičné vykurovanie je minulosťou! Najjednoduchšia montáž Až 64 vnútorných jednotiek pripojených na jednen VRV systém Klimatizačná technika (takmer neviditeľná) Raj pre interiérových architektov Jednoduchá klimatizácia Jednoduché nastavovanie a obsluha Flexibilita je všetkým Kedykoľvek možné rozšírenie systému, všetko podľa vašich želaní! Všetko pod dohľadom Centrálne ovládanie a monitorovanie na mieste alebo diaľkovo Nízke prevádzkové náklady Výdaje zredukované na minimum Šepkajúca klimatizácia Takmer neviditeľná, ešte ťažšie počuteľná! Adaptabilná regulácia Nepretržité prispôsobovanie sa aktuálnej situácii redukuje spotrebu energie a prevádzkové náklady! Jednoduché uvedenie do prevádzky a údržba Nové funkcie ako automatické dopĺňanie chladiva skracujú čas potrebný na uvedenie do prevádzky a na servis V záujme životného prostredia Certifikácie ISO 901, ISO a RoHS Neexistuje komfortnejšie zariadenie Klimatizácia ušitá na mieru podľa vašich požiadaviek V tomto duchu boli podstatne vylepšený každý jednotlivý detail zavedenej a mimoriadne úspešnej VRV technológie. Čí už sa inovácie týkajú vyššej energetic-kej účinnosti, menších rozmerov jednotiek, dlhších potrubných trás, nižšej náplne chladiva, vyššieho výkonu, lepšieho chladiva, menších výkonových krokov, rozsahu prevádzkových teplôt alebo iných detailov ako prevádzkový komfort, dizajn alebo balenie - na všetkých týchto kritériách pracoval Daikin inovatívne, a treba povedať, že s obrovským úspechom. Nová VRV III generácia zahŕňa všetky vlastnosti predchádzajúcej generácie VRV II. Naviac však ponúka značné množstvo nových možností pre projektovanie, realizáciu a servis. 4

5 Technológia Výkonnosť Daikin VRV III Viac výkonu pre rozsiahle priestory Daikin VRV III - synonymum výkonu Chladiaci výkon od 11 kw do 150 kw, vykurovací výkon až 170 kw - Daikin VRV III ponúka široké výkonové spektrum. Systém sa adaptuje vašim požiadavkám výkonu a plochy miestnosti, nie opačne. Veľkosti sú odstupňované po 5 kw, čo umožňuje dimenzovanie systému presne podľa vašich potrieb. Rozsiahle sú takisto možnosti návrhu rozmiestnenia jednotiek. S dĺžkou potrubných trás až 165 m je možné vyriešiť aj najzložitejšie situácie v budovách. Slovenská pošta a.s., Banská Bystrica Predĺžená dĺžka potrubí Erdödyho palác, Bratislava Zväčšená dĺžka potrubných trás Daikin VRV umožňuje také riešenia potrubných trás, ktoré rozväzujú ruky projektantom: maximálna dĺžka 165 m, výškový rozdiel medzi vonkajšou a vnútornými jednotkami je až 90 m. Výškový rozdiel medzi vnútornými jednotkami je až 15 m, maximálna celková dĺžka potrubí je až m. * možných až 90 m ak najdlhšia vzdialenosť od prvého refnetu mínus najkratšia vzdialenosť od prvého refnetu je menej ako 40 m. 5

6 Technológia Inverter Inverter - výkonné srdce daikin klimatizačných zariadení Teplota v miestnosti [ C ] Od roku 1989, kedy bol na európsky trh uvedený prvý Daikin VRV systém s technológiou Inverter, sa táto technológia všeobecne presadila ako vysoko efektívne srdce systémov s premenlivým množstvom chladiva, ktoré ponúka značné úspory energie a prevádzkové výhody. Výhody Inverter technológie VRV Inverter umožňuje reguláciou znížiť výkon až na 2,5 kw, predtým, ako sa kompresor zastaví. Takýto spôsob regulácie vie zabezpečiť prevádzku aj v prípade, ak by v určitom čase vyžadovala výkon jediná najmenšia vnútorná jednotka. Elektronika a frekvenčné meniče, ktoré sú súčasťou Inverter technológie boli vyvinuté v súlade s európskymi predpismi o elektromagnetickej kompatibilite (89/336/EEC), ktorá je podkladom pre označenie výrobku značkou CE. Nový klimatizačný systém VRV III dosahuje pri 21 C Konvenčné zariadenia majú väčšie teplotné rozdiely Inverter minimalizuje teplotné rozdiely nominálnych podmienkach chladiace čísla (COP) až 3,98 v chladiacom režime a vykurovacie čísla až 4,09 vo vykurovacom režime (COP - pomer 17 C Doba nábehu je kratšia asi o 30% Inverter klimatizačné zariadenie Konvenčné klimatizačné zariadenie Čas chladiaceho/vykurovacieho výkonu k elektrickému príkonu). Naviac, pri 50% čiastočnej záťaži je možné za bežných európskych klimatických podmienok dosiahnuť COP až vo výške 5,9. Takéto vysoké Inverter technológia Inverter technológia bola pôvodne koncipovaná s cieľom presne regulovať prietok chladiva a tak hodnoty je možné dosiahnuť aplikáciou najmodernej ších prvkov v Inverter technológii spolu s DC Reluctance motormi kompresorov. prispôsobiť chladiaci výkon aktuálnej tepelnej záťaži v ktoromkoľvek okamihu. 5 HP vonkajšia jednotka 100% 8, 10, 12 HP vonkajšia jednotka 100% 14, 16, 18 HP vonkajšia jednotka 100% Regulácia výkonu kompresora 24% Inverter Kompresor 280 Hz 52 Hz 20 Krokov Regulácia výkonu kompresora 14% N 1 Inverter Kompresor N 2 Kompresor 100% Prevádzka N 1 Inverter Kompresor 280 Hz 52 Hz + N 2 Kompresor 29 Krokov Regulácia výkonu kompresora 10% N 1 Inv. Kompr. N 3 Kompresor 100% Prevádzka N 2 Kompresor 100% Prevádzka N 1 Inv. Kompr. N 2 Kompresor 100% Prevádzka 280 Hz 52 Hz + N 2 + N 3 Kompresor 35 Krokov N 1 Inv. Kompr. Inverter Kompresor 210 Hz 52 Hz 20 Krokov Veľká Záťaž Malá Veľká Záťaž Malá Veľká Záťaž Malá 6

7 Technológia VRV III hospodárne riešenie pre najvyšší komfort Ohromná redukcia priestoru na montáž VRV III predstavuje ohromné zníženie nárokov na priestor - napríklad jednotka veľkosti 18 HP je ukrytá v jedinej skrini, ktorá predstavuje až 50 %-nú redukciu montážneho priestoru. Zvýšená flexibilita montáže Vďaka menším dimenziám potrubia, montáž VRV II prebieha rýchlejšie a ľahšie. Montáž môže prebiehať po etapách, poschodie po poschodí, čo poskytuje vysokú flexibilitu realizácie väčších projektov. Potrubie Potrubie Pripojenie potrubia zo 4-och strán VRV III umožňuje pripojenie potrubí nielen spredu vonkajšej jednotky, ale rovnako zľava, sprava alebo zospodu, čo poskytuje vyššiu voľnosť pri navrhovaní usporiadania. Predtým Optimalizovaná konštrukcia pre chladivo R-410A Daikin Europe urobil obrovský skok vpred v oblasti Vonkajšie jednotky môžu byť umiestnené aj v interiéri vďaka externému statickému pretlaku 78 Pa klimatizačných zariadení pre podnikateľskú sféru uvedením VRV II, prvého systému s premenlivým množstvom chladiva pracujúcim s chladivom R-410A na svete. K dispozícii je v prevedení iba chladenie, Nízke prevádzkové náklady - úspora energie tepelné čerpadlo a so spätným získavaním tepla. COP Diagram úspor (COP) Nízke prevádzkové náklady Systémy VRV III majú nízke prevádzkové náklady, pretože umožňujú každú zónu regulovať samostatne. Iba tie miestnosti, ktoré potrebujú klimatizovať, budú chladené, resp. vykurované. VRV jednotky ponúkajú veľmi vysokú účinnosť s COP nominálne zaťaženie čiastočné zaťaženie nominálne zaťaženie čiastočné zaťaženie až 5,9 vo väčšine bežných prevádzkových oblastiach. COP je pomer medzi elektrickým príkonom Kúrenie Chladenie a vyrobenou energiou na chladenie alebo vykurovanie. 7

8 VRV sytém VRV III Inverter iba chladenie/tepelné čerpadlo Chladenie 43 CWB -5 CWB Kúrenie 15,5 CWB -25 CWB Jeden nápad - tri systémy: Daikin VRV III bez hraníc K veci! Za prvé: Daikin VRV III vie chladiť. Znie to flexibilne - a v skutočnosti aj je. Viac ako Za druhé: Daikin VRV III vie chladiť a kúriť systémov inštalovaných v Európe je (prevedenie s tepelným čerpadlom). najlepším dôkazom triumfálneho pokroku Za tretie: Daikin VRV III vie chladiť aj kúriť inteligentnej klimatizačnej techniky, ktorý súčasne (prevedenie so spätným získavaním celkom zmenil náhľad architektov, projektantov, tepla - HEREC). montérov a užívateľov na klimatizačnú techniku. VRV III iba chladenie Cely systém beží v chladiacom režime. Na jednu vonkajšiu jednotku môže byť pripojených až 44 vnútorných. Zostava veľkostí 5, 8, 10, 12, 14, 16, 18 HP je ideálna na aplikácie v menších objektoch a menej rozsiahlych rekonštrukciách. VRV III tepelné čerpadlo Celý systém beží v chladiacom alebo vykurovacom režime Na jeden VRV systém môže byť pripojených až 64 vnútorných jednotiek. 8 Široký výkonový rozsah vo veľkostiach začínajúcich od 5 HP, pokračujúci 8 HP, odstupňovaný po 2 HP až do 54 HP umožňuje pokryť všetky požiadavky, od malých až po rozsiahle budovy, či už novostavby, alebo rekonštrukcie. VRV sytém pre chladné oblasti (veľkosti 10, 14, 16 a 20 môže pracovať vo vykurovacom režime až do vonkajšej teploty -25 C.

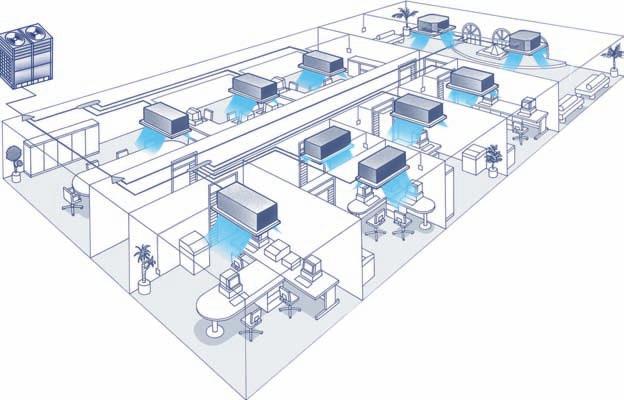

9 VRV sytém VRV III so spätným získavaním tepla Systém umožňuje súčasne chladiť aj kúriť Na jeden VRV systém môže byť pripojených až 64 vnútorných jednotiek. Široký výkonový rozsah vo veľkostiach od 8 HP, odstupňovaný po 2 HP až do 48 HP umožňuje pokryť všetky požiadavky, od malých až po rozsiahle budovy, či už novostavby, alebo rekonštrukcie. Úspora energie: odobraté teplo z miestností vyžadujúcich chladenie je prečerpávané do chladnejších miestností, ktoré v tom istom čase potrebujú vykurovať. VRV III Inverter so spätným získavaním tepla Chladenie 43 CWB Kúrenie 15,5 CWB Prevádzkový rozsah vonkajších teplôt Štandardný prevádzkový rozsah v režime kúrenia a chladenia až do teploty okolia -20 C. Sofistikovaná PI regulácia vonkajšej jednotky umožňuje prevádzku VRV III systémov v režime chladenia až do -20 CWB -20 CWB teploty okolia -20 C, v režime kúrenia až do teploty okolia -20 C. VRV-WIII Vodou chladené tepelné čerpadlo/spätné získavanie tepla Chladenie 45 C 10 C Kúrenie 45 C -10 C Vodou chladený, vodou vykurovaný Nový vodou chladený VRV III systém má rozšírený prevádzkový rozsah povolujúci vykurovanie i pri nízkej teplote vody (-10 C s glykolom) To umožňuje použitie zemných kolektorov, spodnej vody atd. 9

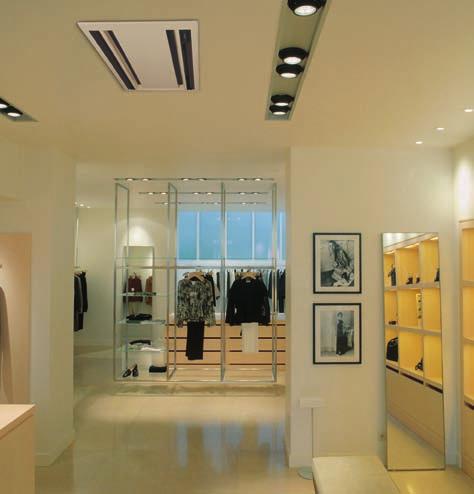

10 Vnútorné jednotky Klimatizácia zo všetkých strán Z-Model Nová 4-cestná kazetová jednotka 600x600 mm Vo veľkosti štandardného eurorastra - kompaktná, nenápadná avšak vysoko výkonná s výfukom na 4, 3 alebo 2 strany. U-Model Kazetová jednotka s kruhovým výfukom Vám prináša vyšší komfort s 360 výfukom vzduchu, znžuje rýchlosť prúdenia vzduchu, zlepšuje distribúciu vzduchu, zvyšuje flexibilitu a zjednodušuje montáž. F-Model Podstropná 4-cestná jednotka Ponúka možnosť zaslepiť jeden alebo dva výfukové otvory, pre ľahkú montáž do rohov miestnosti. Vzduch je vyfukovaný v rozsahu

11 Vnútorné jednotky Rôzna konštrukcia pre rôzne miestnosti Skutočnosť je taká: klimatizáciu chce každý, avšak mala by byť nevi diteľná a nepočuteľná - iba citeľná. Sortiment Daikin VRV vnútorných jednotiek ponúka široké spektrum riešení pre každú miestnosť a každý účel. K-Model Kazetová rohová jednotka Predurčená na montáž do rohov, osobitne vhodná pre obzvlášť nízke medzistropy (215 mm). C-Model 2-cestná kazetová jednotka dvojsmerný prúd vzduchu, ktorý je takmer nepočuteľný (iba 25 dba). 11

12 Vnútorné jednotky Zvnútra elegancia, navonok účinnosť Architekti požadujú elegantnú integráciu do interiéru, projektanti zasa výkonnosť a účinnosť - 14 rôznych modelov Daikin VRV III vnútorných jednotiek umožňuje uspokojiť všetky tieto požiadavky. Daikin VRV III vytvára nový, kreatívny a inovatívny náhľad na klimatizáciu. H-Model Podstropná jednotka 100 široký prúd vzduchu. Zachováva priestor pre nábytok a dekorácie. M-Model S-Model Kanálová jednotka extrémne flexibilná jednotka pre bezhlučnú klimatizáciu, ideálna pre exkluzívne priestory. Veľká kanálová jednotka s externým statickým pretlakom 150 Pa je predurčená pre rozsiahle miestnosti. 12

13 Vnútorné jednotky Plnenie požiadaviek kreatívnej architektúry a náročnej projekcie D-Model Malá kanálová jednotka extrémne kompaktná, špeciálne navrhnutá pre použitie v hoteloch. AHU-Model DN-Model Sada pre pripojenie VZT jednotky umožnuje integrovať VZT jednotku do VRV systému. Malá kanálová jednotka kompaktné rozmery, môže byť osadená v medzistrope nízkom iba 240 mm. Čerpadlo kondenzátu s výtlačnou výškou 750 mm je súčasťou štandardnej výbavy. 13

14 Vnútorné jednotky Odpovede na neobvyklé otázky... Daikin VRV III garantuje maximálne využitie energie a tým minimálne prevádzkové náklady. A-Model Nástenná jednotka výnimočne kompaktná, výnimočne elegantná, výnimočné efektívna. A s 29 dba samozrejme aj výnimočne tichá. N-Model Podparapetná jednotka bez opláštenia nič nevidieť, nič nepočuť, pracuje ako hodinky. 14

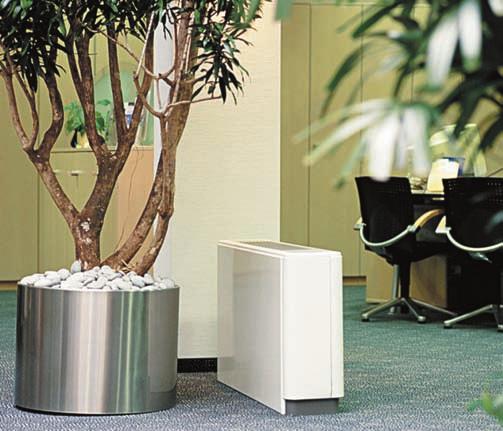

15 Vnútorné jednotky... inteligentná, ekonomicky presvedčivá odpoveď L-Model Podparapetná jednotka štíhly vzhľad pri každej stene. Tá istá podparapetná jednotka - voľne stojaca ako nenápadné rozdelenie miestnosti. 15

16 Vnútorné jednotky Komfortné prostredie splní každé prianie Nástenné jednotky Komfortné prostredie na vyskokej úrovni: Daikin nástenné jednotky sú ideálnym riešením pre malé miestnosti, sú modernou, ekonomickou a účinnou cestou pre zabezpečenie akoby jarnej atmosféry v jednálni, obývačke, kuchyni alebo spálni či je deň alebo noc počas celého roka. Podparapetné jednotky Štýlové, diskrétne a tiché. Tieto jednotky sa extrémne ľahko montujú a udržujú a sú k dispozícii v šorokom výkonovom rozsahu. Vzduch môže byť vyfukovaný zhora aj zdola aby sa zabezpečila optimálna distribúcia vzduchu počas kúrenia aj počas chladenia. 16

17 Vzduchová clona Daikin systémy pracujúce s chladivom R-410A môžu byť kombinovateľné so vzduchovými clonami Biddle. VRV systém sa tak stáva ešte flexibilnejším. Teraz je možné aby boli obchody, nákupné centrá, kancelárske priestory a pod. klimatizované výhradne Daikin VRV systémami. redukovaný prietok vzduchu plný prietok vzduchu Patentovaná technológia Biddle umožňuje konštantnú rýchlosť vzduchu pri rôznom objemovovm prietoku. Vzduchová clona je plne integrovaná do centralizovaného ovládania VRV a je zobrazovaná ako normálna VRV vnútorná jednotka. Vzduchová clona tak môže byť plne ovládaná prostredníctvom Daikin dotykového ovládača alebo systému imanager. Iba voľba rýchlosti ventilátora zostáva na ovládači Biddle. Aktuálny model je vhodný pre dvere 2 m široké a max. 2,4 m vysoké. 17

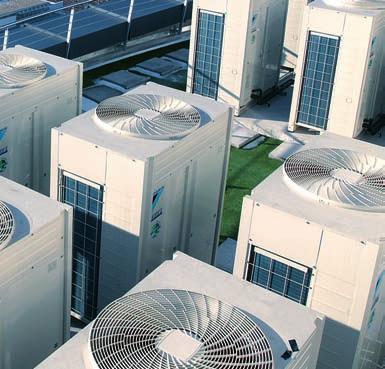

18 Vonkajšie jednotky Daikin VRV poskytuje výkon a súčasne dobre vyzerá Myslenie architektov a projektantov je jednotné. Trápi ich však často otázka: Kam dáme vonkajšie jednotky? A celkom nezávisle na tom, ktorý z troch systémov (iba chladenie, tepelné čerpadlo, so spätným získavaním tepla) použiť? Ktorá veľkosť 4 HP alebo 54 HP, a koľko z každej v závislosti od potrebného výkonu? Či individuálne, v kombinácii alebo jednoducho ako batéria pre veľké projekty - kompaktné Daikin VRV vonkajšie jednotky vždy harmonicky zapadnú do architektúry budovy. 18

19 Vonkajšie jednotky Malý ale výkonný - Mini VRV Kompaktné a úsporné - Mini VRV prekvapuje všetkými vymoženosťami VRV v malom balení. Mini VRV presviedča svojim výkonovým rozsahom (chladiaci výkon až 15 kw, vykurovací až 18 kw). Rozsah prevádzkových teplôt začína od -20 C a siaha až do +46 C. Extrémne kompaktné rozmery ho robia vhodným pre každú aplikáciu. S potrubnými trasami dlhými až 150 m, mini VRV umožňuje pripojiť až 9 vnútorných jednotiek, pričom každá z nich je individuálne ovládateľná. Napriek tomu, že Mini VRV disponuje takýmito silnými vlastnosťami, pracuje vždy hospodárne a ticho vďaka prvotriednej Inverter technológii. Vodou chladené VRV Nový systém je navrhnutý pre aplikácie, kde nie je priestor na vonkajšie jednotky a kde sú prísne obmedzenia hlučnosti. Rad systémov je vo veľkostiach 10, 20 a 30 HP, pracujú s chladivom R-410A a sú k dispozícii v prevedení s tepelným čerpadlom ako aj so spätným získavaním tepla. 19

20 HRV Daikin HRV - koncepcia pre najvyššie nároky Odpadový vzduch, z ktorého sme získali teplo a vlhkosť Odvodný ventilátor odvádza energeticky využitý vzduch do okolia Vstup čerstvého vzduchu zvonka Bypass klapka umožňujúca voľné chladenie počas nečinnosti klimatizačných zariadení a tým väčšie úspory. Rekuperačný element pre prenos tepla medzi okolitým vzduchom a upraveným vzduchom v miestnosti, ktorý súčasne vymieňa teplo aj vlhkosť. Prívodný ventilátor Prívodný ventilátor privádza energeticky optimalizovaný vzduch do miestnosti Odvod vzduchu z miestnosti Vetracie jednotky Daikin HRV sú dokonalým systémovým doplnkom k Daikin VRV. Technológia umožňujúca redukciu spotreby energie a tým prevádzkových nákladov ešte citeľnejšie. HRV predstavuje vetrací systém s rekuperáciou tepla, inak povedané systém prívodu a odvodu vzduchu, ktorý umožňuje výmenu tepla a vlhkosti medzi privádzaným a odvádzaným vzduchom. K slovu sa dostáva vždy tam, kde nie je možné vetrať prirodzeným spôsobom. Výhoda rekuperácie tepla a vlhkosti: veľké rozdiely medzi vonkajším a vnútorným vzduchom sa zmenšujú a tým minimalizujú potrebu dodatočnej úpravy privádzaného vzduchu. Vnútorné jednotky tak môžu byť navrhnuté na menší výkon, čo znižuje nielen nároky na priestor a investície, ale aj prevádzkové náklady. Daikin VRV jednotky s priamym výparníkom a zvlhčovačom Nová výrobná rada HRV jednotiek Zvlhčovanie HRV jednotky je teraz možné vybaviť so zvlhčovaním a uspokojiť tak rôzne požiadavky zákazníkov. Výmenník tepla Hlavnou výhodou výmenníka tepla integrovaného v HRV jednotke je to, že umožňuje úpravu vzduchu priamo v HRV jednotke. Výmenník môže byť pripojený +30 C +28 C +22 C +24 C -5 C +5 C +20 C +15 C len k VRV systému. +30 C +21 C HRV jednotka v lete -5 C +20 C HRV jednotka v zime 20

21 VAM Units Ovládanie Jednoduchá obsluha, vysoký výkon Systém centrálneho ovládania D-BACS, so 4 rôznymi možnosťami pokročilého centrálneho riadenia je najlepším nástrojom pre moderný dohľad a optimálny výkon klimatizačných zariadení v stredných a veľkých budovách. Káblový diaľkový ovládač s týždenným časovačom... Zjednodušený káblový ovládač napr. pre hotelové izby... Infračervené diaľkové ovládanie... Daikin centrálny riadiaci systém Diaľkový dohľad a diagnostika nemusia byť vykonávané iba na mieste projektu, ale aj zo sídla Daikin zodpovedného technického partnera - to umožňuje poskytovať nevídanú kvalitu servisných služieb, spolu s možnosťou redukcie prevádzkových nákladov na úrovni nájomníka alebo miestnosti. DAM602B51 BACnet brána / LON Works brána DCS601C51 RXYQ10P 21

22 Referencie PORSCHE AUDI CENTRUM Jedna z najmodernejších predajní luxusných automobilov umiestnená v Bratislave. V budove je chladenie zabezpečené VRV systémom. Na distribúciu vzduchu boli požité kanálové a kazetové vnútorné jednotky. Inštalované zariadenia: 5 VRV systémy 38 Vnútorných kazetových jednotiek 11 Vnútorných kanálových jednotiek 2 Sky air jednotky 22 Zariadenia inštalované pre Deichmann a Takko v jednom obchodnom centre: 2 VRV systémy 13 Vnútorných jednotiek 4 VAM jednotky 2 Clony DX 1 Split jednotka 1 Lon brána 1 ITC PREDAJNE DEICHMANN A TAKKO Celoeurópsky projekt obchodnej siete dvoch známych predajcov obuvi a oblečenia, kde sú v predajných priestoroch využívané systémy VRV, ktoré zabezpečujú chladenie a monovalentné vykurovanie pri najnižších prevádzkových nákladoch. Vetranie predajní je zabezpečené vetracími jednotkami VAM. Súčasťou koncepcie energeticky úsporného systému sú aj teplovzdušné clony nad vstupom, ktoré sú tiež napojené na tepelné čerpadlo VRV systému. Regulácia v predajni Deichmann je centrálnym ovládačom s dotykovým displejom a v predajni Takko je VRV systém pomocou LON brány ovládaný cez nadradený systém, ktorý je riadený cez internet priamo z centrály firmy. Možnosť zabezpečiť chladenie a kúrenie predajne jedeným systémom využívajú v niektorých obchodných centrách aj iní predajcovia (Baťa, JYSK...) Predajne sú súčasťou obchodných centier, ktoré sú známe pod názvami BigBox, Stop Shop alebo Family Centrum situovaných vo väčších mestách (Poprad, Trenčín, Nové Zámky, Zvolen, Lučenec, Nitra, D. Streda, Rožňava, Komárno, Hlohovec, Ružomberok...)

23 VAM Units Referencie CENTRÁLA SPOLOČNOSTI VSE VSE je významným distribútorom elektrickej energie s centrálou na východnom Slovensku v Košiciach. V novej administratívnej budove centrály spoločnosti je VRV systém okrem chladenia použitý hlavne ako monovalentný zdroj tepla, kde investor plnohodnotne využíva výhody systému tepelného čerpadla vzduch vzduch. Celý systém je riadený a kontrolovaný s centrálnym ovládačom s LCD dotykovým panelom. Inštalované zariadenia: 4 VRV systémy 38 Vnútorných jednotiek 7 Sky air jednotiek 3 VAM rekuperačné jednotky 1 ITC GALVANIHO BUSINESS CENTER III Spoločnosť zaoberajúca sa aj prenájmom nehnuteľností vybavila už svoju tretiu budovu s Daikin VRV systémom. Jeden z najväčších projektov v rámci strednej Európy obsahuje dovedna viac ako 1600 kw chladiaceho výkonu. Pri tomto projekte sa najviac osvedčila modularita systému, nakoľko jednotlivé priestory sa museli prispôsobovať nájomcom, ktorí na začiatku projektu neboli známi. Riadenie systému zabezpečuje nadradený Inštalované zariadenia: 60 VRV systémy 570 Vnútorných jednotiek 55 VAM jednotiek 35 Sky air jednotiek 5 Bacnet brán riadiaci systém prostredníctvom Bacnet protokolu s rozpočítavaním nákladov na energie. V tomto projekte sa okrem chladenia a vykurovania VRV systémom zabezpečuje aj prívod čerstvého vzduchu pomocou VAM jednotiek. 23

24 Daikin technickí pracovníci vám ochotne a profesionálne poradia priamo na stavbe. Nezáväzná konzultácia umožní navrhnúť riešenie ušité na mieru vašim požiadavkám. Jedinečná pozícia Daikin ako výrobcu klimatizačných zariadení, kompresorov a chladív vyústila do silnej angažovanosti v otázkach životného prostredia. Už niekoľko rokov má Daikin jasný cieľ, stať sa lídrom vo výrobe produktov ohľaduplných k životnému prostrediu. Táto snaha vyžaduje konštruovanie a vývoj širokého sortimentu ekologických výrobkov a systém riadenia spotreby a úspor energií spolu s minimalizovaním produkcie odpadov. Všetky jednotky Daikin vyhovujú európskym predpisom o bezpečnosti zariadení. Daikin Europe N.V. sa zúčastňuje na certifikačnom programe Eurovent. Výrobky sú v súlade s výrobkami uvedenými v zozname Eurovent. ISO zabezpečuje, že Daikin má efektívny systém riadenia dopadu svojich aktivít na životné prostredie a prispieva k ochrane ľudského zdravia a životného prostredia vo všetkých oblastiach svojej činnosti, čo zahŕňa výrobné procesy, výrobky a služby. Daikin bol jedným z prvých výrobcov klimatizačných zariadení, ktorý na seba vzal takýto záväzok Systém riadenia kvality v spoločnosti Daikin Europe N.V. je certifikovaný LRQA v súlade s normou ISO ISO 9001 sa vzťahuje na zabezpečenie kvality v konštrukcii, vývoji a výrobe zariadení, ako aj na služby poskytované v súvislosti s týmito výrobkami. DAIKIN AIRCONDITIONING CENTRAL EUROPE - SLOVAKIA s.r.o. Galvaniho 15/c SK Bratislava Tel.: Fax: office@daikin.sk Výrobky Daikin distribuuje: Copyright DAIKIN Zmeny špecifikácie, konštrukcie a ostatných informácií v tejto brožúre vyhradené.
