Regulátory a snímače teploty, vlhkosti, CO 2 Hx0xx

Transkript

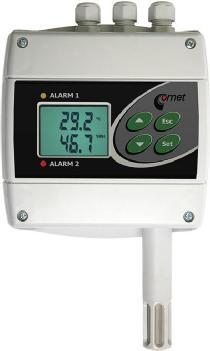

1 - výstupy na relé Regulátory a snímače teploty, vlhkosti, CO 2 Hx0xx Použitie: riadenie teploty, vlhkosti a koncentrácie CO 2 vo výrobných technológiách, v klimatizovaných priestoroch, v skladoch potravín, liečiv, surovín, v priestoroch so servermi a počítačmi, pri telekomunikačných zariadeniach, ústredniach v meteorologických staniciach. Regulátory teploty, vlhkosti a koncentrácie CO 2 vzduchu slúžia ku dvojstavovému riadeniu napríklad kúreniu, ventilácie, zvlhčovačov, odvlhčovačov a podobne. Sú vybavené dvomi výstupmi na kontakty relé pre signalizáciu alarmu alebo riadenie externých zariadení. Každému relé je možné ľubovoľne priradiť akúkoľvek vstupnú veličinu, nastaviť komparačnú hranicu, oneskorenie, hysteréziu alebo akustický alarm. Snímače sú v plnej podobe vybavené senzorami teploty, relatívnej vlhkosti a koncentrácie CO 2. Merané veličiny sú ďalej prepočítavané na ďalšie vyjadrenie vlhkosti - teplotu rosného bodu, absolútnu vlhkosť, mernú vlhkosť, zmiešavací pomer alebo špecifickú entalpiu. H3020, H3060, H6020 Regulátor sa skladá z elektroniky s mikroprocesorom v odolnej plastovej skrinke s pripájacou svorkovnicou a snímača teploty a vlhkosti v krytke s filtrom z nerezovej tkaniny. Snímač koncentrácie CO 2 je zabudovaný vnútri prístroja. Prednosťou je veliký dvojriadkový displej pre súčasné zobrazovanie teploty a vlhkosti alebo ďalšieho vyjadrenia vlhkosti. Parametre je možné nastaviť z klávesnice alebo počítača. Digitálna koncepcia s mikroprocesorom zabezpečuje dlhodobú stabilitu parametrov, teplotnej kompenzácii snímača vlhkosti a CO 2 a signalizáciu poruchových stavov. Snímače sú určené pre meranie vzduchu bez agresívnych prímesí. NOVINKA Meranie CO 2 je založené na dvojpaprskovej metóde s dvomi zdrojmi. Dlhodobá stabilita merania CO 2 je zaručená vďaka preverenému nedisperzivnému infračervenému (NDIR) meraciemu článku CO 2. Unikátny patentovaný postup autokalibrácie kompenzuje starnutie infračerveného zdroja a zaručuje vysokú spoľahlivosť, dlhodobú stabilitu a eliminuje potrebu periodickej rekalibrácie v mieste použitia.

2 H3021, H3061 H3021P, H3061P H3023 Spoločné technické údaje maximálne spínané napätie, prúd pre H3060, H VAC, 8A maximálne spínané napätie, prúd pre H3020, H3021, H V, 2A, 60VA akustická signalizácia alarmu zo zabudovaného akustického meniča - vypínateľná rozsah meranej relatívnej vlhkosti 0 100% presnosť meranej relatívnej vlhkosti ±2,5% relatívnej vlhkosti v rozsahu 5 95% pri 23 C presnosť výstupov teploty snímačov ±0,4 C od C, ±0,4% z meranej hodnoty nad 100 C presnosť a rozsah výstupu teploty rosného bodu ±1,5 C pri okolitej teplote <25 C a RV>30%, rozsah C presnosť a rozsah výstupu absolútnej vlhkosti ±3g/m3 pri okolitej teplote T<40 C, rozsah g/m3 presnosť a rozsah výstupu mernej vlhkosti ±2g/kg pri okolitej teplote T<35 C, rozsah g/kg presnosť a rozsah výstupu zmiešavacieho pomeru ±2g/kg pri okolitej teplote T<35 C, rozsah g/kg presnosť a rozsah špecifickej entalpie ±3kJ/kg pri okolitej teplote T<25 C, rozsah kj/kg presnosť a rozsah merania koncentrácie CO 2 ±(50ppm +2% z meranej hodnoty), rozsah 0 až 2000 ppm rozsah prevádzkovej teploty skrinky s elektronikou C (-30 až +60 C snímače CO 2 H5024, 6020) rozsah prevádzkovej teploty LCD displeja čitateľný do prevádzkovej teploty +70 C, nad 70 C doporučujeme LCD vypnúť rozsah teplotnej kompenzácie snímača relatívnej vlhkosti C filtračná schopnosť senzorov 0,025mm (filter vzduchu z nerezovej tkaniny) napájanie modelov H3060, H3061, H3061P V / 50 60Hz napájanie modelov H3020, H3021, H3021P, H VDC rozmery skrinky bez konektorov (š v h) mm krytie hlavice s elektronikou a svorkami IP65 elektronika so svorkami, IP40 senzory

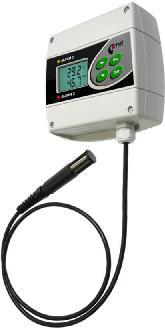

3 Snímače sú dodávané v nasledujúcich typoch: TYP meraná veličina maximálny rozsah meranej teploty, tlaku dĺžka stonky výstup popis H3060 TEPLOTA+VLHKOSŤ C 75mm 2 relé Termostat-hydrostat pre vonkajšie a H3061 TEPLOTA+VLHKOSŤ C 1) sonda H3061P TEPLOTA+VLHKOSŤ do 25 barov C 1) sonda 2 relé Termostat-hydrostat - sonda T+RV s priemerom 18mm, dĺžky 88mm na kábli 1m. Dĺžka kábla 2m alebo 4m za príplatok. 2 relé Termostat-hydrostat - sonda do tlakového prostredia do 25Bar. Kovová sonda T+RV s káblom 1 meter. Je možné dodať s káblom 2m alebo 4m. Priemer 18mm, dĺžka 110mm, závit G1/2. H3020 TEPLOTA+VLHKOSŤ C 75mm 2 relé Termostat-hydrostat pre vonkajšie a H3023 TEPLOTA+VLHKOSŤ C 1) 150mm 2 relé Termostat-hydrostat pre montáž do vzduchotechnického kanálu H3021 TEPLOTA+VLHKOSŤ C 1) sonda 2 relé Termostat-hydrostat - sonda T+RV s priemerom 18mm, dĺžky 88mm na kábli 1m. Dĺžka kábla 2m alebo 4m za príplatok. H3021P TEPLOTA+VLHKOSŤ do 25 barov C 1) sonda 2 relé Termostat-hydrostat - sonda do tlakového prostredia do 25Bar. Kovová sonda T+RV s káblom 1 meter. Je možné dodať s káblom 2m alebo 4m. Priemer 18mm, dĺžka 110mm, závit G1/2. H5024 koncentrácia CO C 2 relé Snímače koncentrácie CO 2 pre vonkajšie a H6020 TEPLOTA+VLHKOSŤ +koncentrácia CO 2 1) maximálna teplota platí iba pre merací koniec so snímačmi. Pri regulátoroch so snímačmi na kábli platí teplota pre celú sondu a kábel. Pri teplotách nad +85 C nesmie relatívna vlhkosť v trvalej prevádzke presiahnuť povolenú hodnotu zobrazenú v grafe. V okolí plastovej hlavice je povolená teplota 80 C C 75mm 2 relé Termostat-hydrostat-snímač koncentrácie CO 2 Tlaková sonda regulátorov H3021P a H3061P. Kovová sonda je pre tlak do 25 Bar.

4 Príslušenstvo zahrnuté v cene - kalibračný list od výrobcu, manuál. Kalibračný list s deklarovanými metrologickými náväznosťami etalonov vychádza z požiadaviek normy STN EN ISO Príslušenstvo za príplatok: SP003 - kábel pre nastavenie snímačov cez USB port počítače pomocou freeware Tsensor A napájací adaptér 230V-50Hz/12V DC F náhradná sivá výmenná krytka snímačov s filtrom z nerezové tkaniny, filtračná schopnosť 0,025mm F5200B - náhradná čierna výmenná krytka snímačov s filtrom z nerezové tkaniny, filtračná schopnosť 0,025mm PP4 - Plastová príruba PP4 s priechodkou pre montáž snímača do vzduchotechnického kanálu PP90 - Pravouhlá nerezová príruba PP90 s priechodkou pre montáž sondy vlhkosti na stenu SP004 - Plastová priechodka pre priamu montáž sondy vlhkosti do otvoru s priemerom 29 mm v stene do hrúbky 5 mm

5 MD036 - samolepiaci Dual Lock - priemyslový suchý zips pre ľahkú inštaláciu skrinky snímača F Kryt pred vplyvmi počasia SLU001 - kalibračný list z akreditovaného kalibračného laboratória Meros SH-PP - Prietoková komôrka pre meranie tlakového vzduchu do 25 barov - nerez DIN vstupné a výstupné pripojenia - závit G1 / 8 pripojenie sondy vlhkosti - závit G1 / 2 šróbenie nie je súčasťou dodávky Príslušenstvo pre justovanie a kalibráciu vlhkosti. Pomocou tohoto príslušenstva je možné vykonávať overenie presnosti merania (kalibrácia) a poprípade aj nové nastavenie (justovanie) prístrojov meracích relatívnu vlhkosť vzduchu. Môže nim byť v mnohých prípadoch nahradené predpísané, cenovo nedostupné špeciálne zariadenie pre generovanie relatívnej vlhkosti (kalibrační komora). V nádobke, vzduchotesne pripojené na vlhkostný snímač, je generovaná relatívna vlhkosť vzduchu, ktorej hodnota je závislá na roztoku použitom vnútri nádobky. Roztoky pre generovanie zvolených vlhkostných hladín (vlhkostné štandardy) nie sú súčasťou kalibračnej nádobky MD046 a musia byť objednané zvlášť. HM023 - sada 5 náplní na jedno použitie so štandardom vlhkosti 10% RV s 5 aplikačnými poduškami HM024 - sada 5 náplní na jedno použití so štandardom vlhkosti 80% RV s 5 aplikačnými poduškami
