Tepelné čerpadlo vzduch-voda. Představení výrobku

Transkript

1 Tepelné čerpadlo vzduch-voda Představení výrobku

2 ESTIA Systém TUV Topení pokojů Radiátory Fan-coily Venkovní jednotka Hydro-box Zásobník TUV Podlahové vytápění

3 Venkovní jednotka - Design vycházející z venkovní jednotky RAV S-DI Série 4 - Nové speciální regulační obvody pro A2W - 3 výkonové modely: 8 kw, 11 kw a 14 kw - Napájení 230V/1 f / 50 Hz - Max. COP 4,66 (model 11 kw) HWS-***2H-E Vzduch- voda tepelné čerpadlo Technická data HWSHWS- Venkovní jednotka Hydro-box vnitřní jednotka Topný výkon Příkon Topení COP topení Chladicí výkon Příkon- chlazení EER- chlazení Rozměry VxŠxH 802H-E 802XWH**-E 1102H-E kw kw W/W kw kw W/W x 900 x x 900 x x 900 x 320 mm Podmínky měření: Topení: Venkovní teplota +7 C, 35 C Výstupní teplota, dt 5 C Chlazení: Venkovní teplota +35 C, 7 C Výstupní teplota, dt 5 C 1402H-E 1402XWH**-E

4 Venkovní jednotka- Rozsah použití TUV Topení C +43 C Chlazení +43 C Zařízení nemá omezení provozu, pracuje i při venkovních teplotách -20 C. Při nízkých venkovních teplotách, kdy tepelné čerpadlo nemá dostatečný výkon, se automaticky spouští vnitřní záložní elektrické vytápění v Hydro-boxu. +10 C C

5 Venkovní jednotka Akustický tlak - max. hodnoty při 100% výkonu Mikrofon Důležité: RAV S-DI- kompresor pracuje na max. otáčkách při 100 Hz ESTIA má maximální výkon omezen na 70 Hz -> výsledná nižší hladina hluku! Ventilátor má také plně sekvenční řízení otáček HWS-802H-E HWS-1102H-E HWS-1402H-E Topení db(a) Topení s nočním útlumem db(a) Chlazení db(a) Chlazení- s nočním útlumem db(a) TUV db(a) TUV- s nočním útlumem db(a)

6 Hydro-box - vnitřní jednotka - Technicky funkční design -Dva výkonové modely 1/ pro 8 kw 2/ pro 11 kw a 14 kw - Základní napájení komunikačním kabelem z venkovní jednotky. - Elektrické zálohové topení 3 kw - 1-fázové 230V 6 kw, 9 kw - 3-fázové+N 400V -Celkem 5 modelů- kombinací topného výkonu s elektrickým topením HWS-***2XWH**-E -Ovládání součástí Hydro-boxu Vzduch-voda tepelné čerpadlo technická data HWS- Hydro-box Elektro- ohř ev Výstupní teplota C C 802XWHT6-E 1402XWHM3-E 1402XWHT6-E 1402XWHT9-E 3 fázový 400V 6kW 1 fázový 230V 3kW 3 fázový 400V 6kW 3 fázový 400V 9kW H C Kombinace s Rozměry 802XWHM3-E 1fázový 230V 3kW HWS-802H-E V x Š x H (mm) HWS-1102H-E / HWS-1402H-E 925 x 525 x 375

7 Hydro-box Pojišťovací ventil Expansní nádoba Odvzdušnění Regulace PCBoard Čerpadlo Elektroohřev Deskový výměník Vstup Výstup Rozvody chladiva

8 Hydro-box: ekvitermní regulace výstupní teploty Výstupní teplota Výstupní teplota je regulována podle venkovní teploty Venkovní teplota Ekvitermní topná křivka: nastavení pomocí Funkčních kódů Výhoda: Čidlo venkovní teploty je již osazeno ve venkovní jednotce. Není nutná instalace dalšího čidla!

9 Ovládání - Nová regulace pro A2W - Mnoho speciálních funkcí: Noční tichý režim Ochrana proti zamrznutí Boost režim ohřevu TUV Antibakteriální funkce (Legionella) Týdenní časová tabulka provozu Noční teplotní útlum - Možnosti nastavení při instalaci: Teplotní křivka Testovací provoz Provoz pomocného elektro-topení

10 Zásobník TUV - 3 modely 150 / 210 / 300 litrů - Ovládání topení z HYDRO-boxu - Teplotní čidlo TUV - Bezpečnostní termostat (82 C +/- 3 C) - Provedení nerez ocel - Desinfekční funkce- ochrana proti Legionelle Výroba: Anglie HWS-**1CSHM3-E Vzduch- voda tepelné čerpadlo Technická data HWS- Zásobník TUV Objem Max. teplota vody Elektrický ohř ev Litr ů C 1501CSHM3-E 2101CSHM3-E 3001CSHM3-E kw 2,75 Napájení Výška Průměr Materiál 1 fáze 230V mm mm Nerezová ocel

11 Kombinace zařízení Venkovní jednotka Outdoor unit Hydro-box Hydro unit HWS-802XWHM3-E HWS-802XWHT6-E HWS-1402XWHM3-E HWS-1402XWHT6-E HWS-1402XWHT9-E HWS-802H-E HWS-1102H-E HWS-1402H-E OK OK OK OK OK OK OK OK OK OK Zásobník TUV Hot water cylinder Hydro-box Hydro unit HWS-802XWHM3-E HWS-802XWHT6-E HWS-1402XWHM3-E HWS-1402XWHT6-E HWS-1402XWHT9-E HWS-1501 CSHM3-E HWS-2101 CSHM3-E OK HWS-3001 CSHM3-E OK

12 Číslo 1 v COP Díky Super Digital Inverterové technologii je Toshiba č. 1 v COP! TOSHIBA ESTIA Konkurence A 4,08 4,66 4,05 4,55 4,45 4,42 8 kw model 11 kw model 14 kw model Srdce DC dvojitý rotační kompresor Podmínky: Chladivo R410A Vectorově řízený Invertor Krev Mozek Výstupní teplota. 35 C / dt 5 C Venkovní teplota+7 C 100% výkon kompresoru

13 Číslo 1 na trhu v účinnosti (COP) Dosažený topný výkon při nízkých venkovních teplotách TOSHIBA ESTIA Konkurent A 14 kw model při A-7/W35 9,37 kw 7,84 kw +19% 14 kw model při A2/35 11,56 kw 9,71 kw +19% Srdce DC dvojitý rotační kompresor Podmínky: Chladivo R410A Vectorově řízený Invertor Krev Mozek Výstupní teplota 35 C / dt 5 C Při max. otáčkách Včetně odtávání

14 Účinnost topení při různých výstupních teplotách 8,0 kw Model: Účinnost (COP) HWS-802E 7 HWS-802XWH**-E 5,24 Účinnost topení (COP) 6 5 4, C Výstup 45 C Výstup 55 C Výstup 2,38 2 Podmínky: 1 100% výkon Včetně odtávání 0-20 C -15 C -7 C COP 35 C Výstup vody 45 C Výstup vody 55 C Výstup vody -2 C 2 C 7 C 12 C 15 C 20 C Venkovní teplota [ C] -20 C -15 C -7 C -2 C 2 C 7 C 12 C 15 C 20 C 2,11 2,38 2,40 2,70 2,96 4,25 4,85 5,24 5,97 2,02 2,29 2,50 3,39 3,88 4,21 4,71 2,02 2,76 3,09 Estia Tour ,30 3,71

15 Topný výkon při různých venkovních teplotách 8,0 kw Model: Topný výkon HWS-802E 14 HWS-802XWH**-E 10, ,78 Topný výkon [kw] C Výstup 45 C Výstup 55 C Výstup ,54 Podmínky: 100% výkon Včetně odtávání 0-20 C -15 C -7 C 35 C Výstup vody 45 C Výstup vody 55 C Výstup vody -2 C 2 C 7 C 12 C 15 C 20 C Venkovní teplota [ C] -20 C -15 C -7 C -2 C 2 C 7 C 12 C 15 C 20 C 3,83 4,54 5,30 6,11 6,75 8,78 9,81 10,60 11,99 4,99 5,84 6,52 8,34 9,35 10,13 11,50 6,38 7,87 8,87 Estia Tour ,52 10,78

16 Účinnost topení při různých výstupních teplotách 11,0 kw model: Účinnost topení (COP) HWS-1102E 7 HWS-1402XWH**-E 5,55 Účinnost topení (COP) 6 5 4, C Výstup 45 C Výstup 55 C Výstup 2, Podmínky : 1 100% výkon Včetně odtávání 0-20 COP 35 C Výstup vody 45 C Výstup vody 55 C Výstup vody Venkovní teplota [ C] -20 C -15 C -7 C -2 C 2 C 7 C 12 C 15 C 20 C 1,85 2,22 2,47 2,96 3,20 4,63 5,19 5,55 6,31 1,96 2,35 2,54 3,69 4,13 4,41 5,02 1,99 2,75 3,09 Estia Tour ,3 3,75

17 Topný výkon při různých venkovních teplotách 11,0 kw model: Topný výkon HWS-1102E 25 HWS-1402XWH**-E 17,7 Topný výkon [kw] 20 14, C výstup 45 C výstup 55 C výstup 6,86 5 Podmínky: 100% výkon Včetně odtávání 0-20 COP 35 C výstup vody 45 C výstup vody 55 C výstup vody Venkovní teplota [ C] -20 C -15 C -7 C -2 C 2 C 7 C 12 C 15 C 20 C 5,48 6,86 8,40 9,90 10,55 14,97 16,62 17,70 20,01 8,02 9,46 10,08 14,30 15,88 16,91 19,11 8,49 11,48 12,75 Estia Tour ,57 15,35

18 Účinnost topení při různých výstupních teplotách 14,0 kw model: Účinnost topení (COP) HWS-1402E 7 HWS-1402XWH**-E 5,04 Účinnost topení (COP) 6 5 4, C Výstup 45 C Výstup 55 C Výstup 2, Podmínky: 1 100% výkon Včetně odtávání 0-20 COP 35 C Výstup vody 45 C Výstup vody 55 C Výstup vody Venkovní teplota [ C] -20 C -15 C -7 C -2 C 2 C 7 C 12 C 15 C 20 C 1,77 2,15 2,29 2,71 2,91 4,34 4,80 5,04 5,83 1,86 2,21 2,37 3,53 3,91 4,11 4,75 1,99 2,82 3,12 3,28 3,79 Estia Tour 2009

19 Topný výkon při různých venkovních teplotách 14,0 kw model: Topný výkon HWS-1402E 25 HWS-1402XWH**-E 20,09 20 Topný výkon [kw] 17, C výstup 45 C výstup 55 C výstup 7, Podmínky: 100 % výkon Včetně odtávání 0-20 COP 35 C výstup vody 45 C výstup vody 55 C výstup vody Venkovní teplota [ C] -20 C -15 C -7 C -2 C 2 C 7 C 12 C 15 C 20 C 6,18 7,94 9,37 10,93 11,56 17,08 18,96 20,09 21,87 8,24 9,61 10,17 15,02 16,67 17,67 19,23 8,62 12,13 13,47 14,27 15,53 Estia Tour 2009

20 Střední roční COP dle VDI4650 8,0 kw Model: HWS-802H-E HWS-802XWH**-E 35 C Výstupní teplota, ΔT od 5 C / 10 C COP = 3,57 / 3,75 11,0 kw Model: HWS-1102H-E HWS-1402XWH**-E 35 C Výstupní teplota, ΔT od 5 C / 10 C COP = 3,85 / 4,05 14,0 kw Model: HWS-1402H-E HWS-1402XWH**-E 35 C Výstupní teplota, ΔT od 5 C / 10 C COP = 3,52 / 3,70 Hranice topení= +15 C Výpočtová venkovní teplota= -10 C

21 TÜV-Test potvrzení hodnoty COP Testovaný model: 11,0 kw Model HWS-1102H-E HWS-1402XWH**-E Podle normy: DIN K dispozici: 12/2009

22 Č.1 na trhu v účinnosti (COP) Vysoce úsporná venkovní jednotka Větší teplosměnná plocha výměníku (profilované lamely) Úspornější DC motor ventilátoru Nové lopatky ventilátoru Vektorově řízený Inverter Chladivo R410A První na trhu Ekonomicky řízený dvojitý DC rotační kompresor Větší plocha výdechu ESTIA Venkovní jednotka (11kW,14kW)

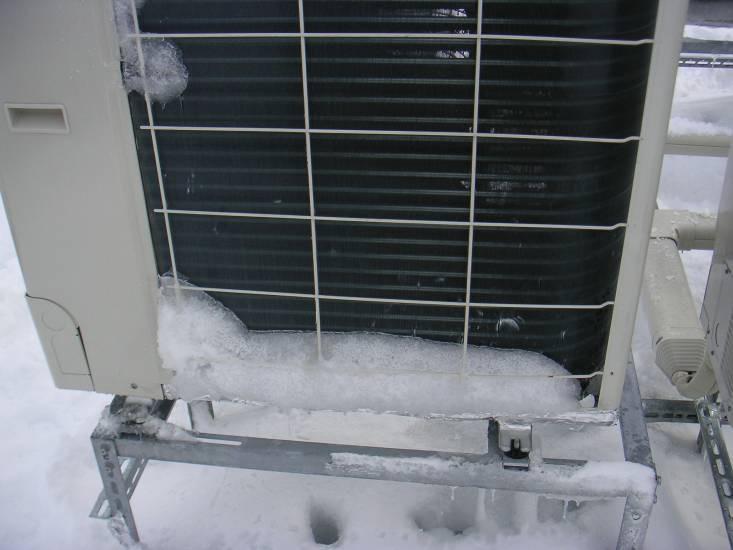

23 Jednotky bez TOSHIBA protinámrazové ochrany HEX (konkurenční výrobky) Obvyklá konstrukce Puls Motor Ventil (PMV) Teplota po celé ploše výparníku je pod bodem mrazu, vysoká pravděpodobnost namrzání Obvyklý výměník venkovní jednotky nízká teplota, nízký tlak Odpar Střední teplotanižší tlak Při namrznutí přejde zařízení do fáze odtávání -> v některých případech může nastat situace, že námraza se změní ve spodní části zařízení v led. střední teplota vysoký tlak od vnitřní jednotky Distributor & expanse

24 TOSHIBA protinámrazový systém HEX (ochrana proti námraze ve venkovní jednotce) Odebrání tepla z venkovního vzduchu ESTIA Venkovní jednotkavýměník Protinámrazová smyčka Nízká teplotanízký tlak Výpar Pulsní Motorový Ventil (PMV) W NE Střední teplota- vysoký tlak Střední teplota nižší tlak Distributor (Venturiho trubice)- expanse Od vnitřní jednotky Před expansí za distributorem má chladivo nadnulovou teplotu- je schopno oteplit spodní část výměníku a částečně zabránit namrzání ovzdušní vlhkosti. POZOR: doporučeno doplnit ohřev vany kondenzátu!

25 Číslo 1 na trhu v účinnosti (COP) Fix-Speed (provoz topení) Inverter (provoz topení) Opakované ON a OFF Provoz Pokojová teplota Vektorově řízený inverter žádné střídání ON a OFF Nový start Požadovaná teplota Změna výstupní teploty Požadovaná teplota Beze změny výstupní teploty Provoz OFF čas Provoz se střídáním ON a OFF čas Příbuzný regulovaný provoz zařízení Žádné vysoké proudové zátěže při rozběhu! Stabilizovaná výstupní teplota!

26 Číslo 1 na trhu v účinnosti (COP) Ｕ Ｗ Ｕ Ｖ Ｗ (1) W V Ｕ Ｖ Ｗ (2) U V Ｖ (3) U W Schéma pohonu DC motoru. Vysoké rychlosti vektorových výpočtů RISC procesorem!

27 Číslo 1 na trhu v účinnosti (COP) TOSHIBA vyvinula vysoce přesný inverter, který dokáže řídit motor kompresoru velmi úsporně Vektorově řízený inverter! Vektorově řízený inverter je osazen RISC procesorem (Reduced Instruction Set Computer). RISC RISC provádí následující výpočty: Vektorové výpočty Proudové zátěže d q změna/čas Výpočet potřebných otáček

28 Číslo 1 na trhu v účinnosti (COP) Magnetické vedení Nová konstrukce výrazně omezuje ztráty třením při provozu kompresoru. Přesné uložení magnetů rotoru vůči statoru pomáhá snižovat namáhání ložisek. Stator Klasické řešení Rotor Nový model Vedení magnetem Magnetický střed Váha rotoru Ztráty třením Minimalizované ztráty

29 Číslo 1 na trhu v účinnosti (COP) Srovnání kompresorů Rozdíl v rozsahu regulace ll k om pr es or IN W T RY A T RO or s e pr m ko Sc ro Výkon resp. účinnost kompresoru vysoký nízké Rozdíl účinnosti v nižších otáčkách 運転頻度の Širší rozsah provozních otáček 多い回転域 Otáčky kompresorů vysoké

30 2 zóny regulace teploty & řízení externího čerpadla Řízení až dvou topných okruhů s různými požadavky. Podlahové vytápění 35 Radiátory 45

31 2 zóny regulace teploty TUV Radiátory Tepl.čidlo TUV Venkovní jednotka Čidlo zóny 2 Hydro-box Podlahové vytápění 3-cestný ventil (přepínací) Regulační ventil s pohonem Akumulátor

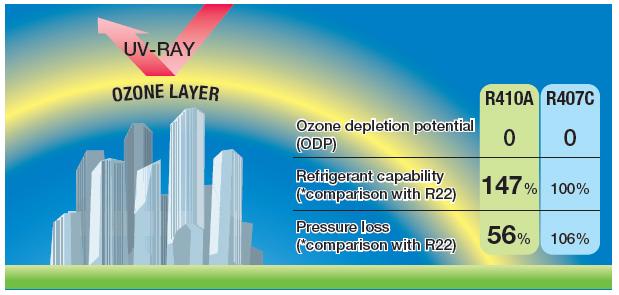

32 Chladivo R410A Malá náplň chladiva: - 8 kw model: 1,8 kg - 11,14 kw model: 2,7 kg Předplněno do 30 m (max.délka) NEPODLÉHÁ REVIZI ÚNIKU F-PLYNŮ!

33 Flexibilní instalace Přizpůsobivost pro externí vstupy a výstupy Možnost kombinace TČ se stávajícím boilerem a záložním zdrojem tepla (plyn, olej ) Přídavné I/O vstupy a moduly na PC Boardu- k dispozici řada funkcí. Možné rozšíření: Označení Náhled Funkce Poznámka TCB-PCIN3E Spouštění externího kotle Poruchové hlášení Alternativně: * Hlášení provozu * Hlášení odtávání Výstupy: Obdoba funkcí jako modul pro PC Board S-MMS venkovní jednotky. TCB-PCM03E Vstup externího pokojového termostatu Alternativně: vstup pro bezpečnostní odstavení zařízení * vstup ext. povelu ON/OFF Vstupy: Obdoba funkcí jako modul pro PC Board S-MMS venkovní jednotky.

34 Spolupráce se stávajícím kotlem. Flexibilní instalace Napojení kotle na Hydro-jednotku pro pokrytí vysoké potřeby tepla při nízkých venkovních teplotách. Výkon Výkon tepelného čerpadla Kotel Potřeba tepla Tepelné čerpadlo Venkovní teplota -20C Rozšíření PCB Kotel Akumulátor Venkovní jednotka Hydro-box Radiátory Akumulátor

35 Flexibilní instalace Příklad přídavného topení Napojení elektro-kotle přes Hydro-jednotku pro pokrytí zvýšené spotřeby při nízkých venkovních teplotách. Výkon Výkon tepelného čerpadla Hydrojednotka El. ohřev Přídavné topení Tepelné čerpadlo -20C Potřeba tepla Venkovní teplota Přídavné topení (elektro-kotel) Venkovní jednotka Hydro-box Radiátory

36 Flexibilní instalace Možnost napojení externího pokojového termostatu Řízení provozu tepelného čerpadla pomocí přídavného pokojového termostatu. Pokojový termostat Venkovní jednotka Hydro-box Radiátory

37 Příklad 1: Jeden okruh a TUV Zásobník TUV Radiátory Tepl. čidlo TUV Venkovní jednotka Hydro-box 3-cestný ventil (rozdělovač)

38 Příklad 2: 1 okruh topení & chlazení a TUV Radiátory 2- cestný uzavírací ventil zásobník TUV Fan-coily Tepl.čidlo TUV Chlazení je možné pouze při použití fan-coilů!!! Venkovní jednotka Hydro-box 3-cestný ventil (přepínací)

39 Příklad 3: 2 okruhy topení a TUV Zásobník TUV Radiátory Tepl.čidlo TUV TF1 čidlo Venkovní jednotka Hydro-box Podlahové vytápění 3-cestný ventil (přepínací) Regulační ventil s pohonem Zásobník

40 Příklad 4: 2 topné okruhy s TUV a napojení stávajícího kotle (plyn, olej) Stávající kotel Zásobník TUV Tepl.čidlo Radiátory TUV TF1 čidlo Venkovní jednotka Hydro-box Podlahové topení 3-cestný ventil (přepínací) Regulační ventil s pohonem Zásobník

41 Příklad 5: 2 topné okruhy, TUV a solární kolektory Expansní nádoba Solární kolektory Regulace kolektoru (dodávka stavby) Radiátory TUV zásobník (dodávka stavby) Venkovní jednotka Hydro-box TF1 čidlo Podlahové vytápění 3-cestný ventil (přepínací) Regulační ventil s pohonem Zásobník

42 ESTIA shrnutí výhod Vysoká účinnost (COP) Všechny hodnoty jsou udávány včetně provozu odtávání! Pokrokový vlastní vývoj- špičková technologie Vlastní vývoj a výroba Toshiba- dvojitý rotační DC- kompresor s řízením IPDU Inverterem Výměník s ochranou proti namrzání a krátkými cykly odtávání! Konkurenční výrobci tepelných čerpadel provoz odtávání přepínají preventivně pravidelně - v této době je topný okruh ochlazován! Vysoký topný výkon i při nízkých venkovních teplotách Tichý provoz venkovní jednotky Tichý kompresor, zvětšené lopatky ventilátoru+ otáčkami řízený motor ventilátoru!

43 Estia shrnutí výhod Výborná střední roční účinnost COP Model 8 kw: 3,75 Model 11 kw: 4,05 Model 14 kw: 3,7 (Výstupní teplota 35 C, ΔT od 10 C) 2 zóny regulace teploty & řízení externího čerpadla Možnost nastavení rozdílných teplot pro pokrytí potřeb různých topných systémů jako radiátorů, podlahového vytápění a fan-coilů. Chladivo R410A Faktor poškození ozonové vrstvy (ODP) = 0! Flexibilní instalace systémů TČ Možnost napojení stávajících zdrojů tepla jako např. plynový/ olejový kotel atd.. Dlouhá životnost Klidný chod kompresoru s přesným řízením Inverteru a s minimálními ztrátami. Vysoká kvalita Made in Japan
