Instalační sada pro zavěšení LCD televizoru

Transkript

1 Instalační sada pro zavěšení LCD Instalační příručka Děkujeme vám důvěru v instalační sadu pro LCD televizory Panasonic. Před instalováním si pečlivě přečtěte tuto příručku a návod k LCD. Po dokončení instalace příručku předejte zákazníkovi s pokynem, ať ji uschová pro budoucí potřebu (například při přestěhování). Všechny odmontované díly uschovejte. Mohou být v budoucnu zapotřebí pro obnovení původní instalace. Model TY-WK32LX20W Podle zákona na ochranu spotřebitele č. 634/1993 Sb., platných vyhlášek a novel tohoto zákona Vámdoporučujeme, abyste si před připojením přístroje jeho obsluhou nebo osobou způsobilou, pozorně přečetli tento návod k obsluze a postupovali v souladu s ním. Po přečtení si návod uschovejte pro pozdější nahlédnutí. Návod k obsluze Před uvedením tohoto přístroje do provozu si prosím pečlivě přečtěte tyto Pokyny pro instalaci a uložte je pro případné použití v budoucnu.

2

3 Poznámky Bezpečnostní upozornění Dodržujte tato pravidla Aby nedošlo ke škodám na majetku nebo ke zranění osob, dodržujte předepsané postupy. Stupeň nebezpečí při nesprávné manipulaci je v textu označen takto: VAROVÁNÍ Nebezpečí vážného zranění, případně usmrcení. UPOZORNĚNÍ Nebezpečí zranění, případně poškození předmětů v blízkosti. Postupy spojené s jednotlivými pokyny jsou označeny těmito symboly (příklady jsou uvedeny níže): Postup je nutno provádět se zvýšenou opatrností. Postup je zakázán. Postup je nutno dodržet za všech okolností. VAROVÁNÍ Instalaci musí provádět kvalifikovaný technik. Neinstalujte na místa s nedostatečnou nosností. Nesprávná instalace může způsobit pád a zranění osob. Při připojování kabelů dbejte na to, aby nedošlo k uvolnění pojistky vzpěry. Instalace v místě s nedostatečnou nosností může způsobit pád a zranění osob. Místo instalace musí mít dostatečnou tloušťku. Nebezpečí zranění Na televizor nepokládejte žádné další předměty, kabely apod. Nebezpečí poškození, pádu a zranění osob. Nedostatečná tloušťka stěny v místě instalace může způsobit pád a zranění osob. UPOZORNĚNÍ Neinstalujte ve vlhkém nebo prašném prostředí ani v prostředí, kde by na televizor působila pára nebo stříkající voda. Nebezpečí poškození, zkratu a požáru. Po sejmutí vždy odmontujte také držák. Nebezpečí zranění osob nárazem na vyčnívající části. Pod, nad a po stranách ponechejte alespoň 5 cm volného prostoru, za televizorem pak nejméně 4 cm. Zakrytí ventilačních otvorů na zadní straně může způsobit vznícení. Nasazení a sejmutí musí vždy provádět současně alespoň dvě osoby. Pád může způsobit zranění. Při sejmutí za účelem opravy apod. postupujte se zvýšenou opatrností. Po nasazení nesmí být televizor nakloněný do stran a ni dopředu, nesmí být nasazen obráceně. Nebezpečí přehřívání a následného vznícení. Zajistěte dostatečné proudění vzduchu, okolní teplota nesmí přesáhnout 35 C. Nebezpečí přehřívání a následného vznícení. 10 zst

4 Informace pro uživatele k likvidaci elektrických a elektronických za ízení (domácnosti) Poznámky Tento symbol na produktech anebo v pr vodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být p idány do b žného komunálního odpadu. Ke správné likvidaci, obnov a recyklaci doru te tyto výrobky na ur ená sb rná místa, kde budou p ijata zdarma. Alternativn v n kterých zemích m žete vrátit své výrobky místnímu prodejci p i koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pom žete zachovat cenné p írodní zdroje a napomáháte prevenci potenciálních negativních dopad na životní prost edí a lidské zdraví, což by mohly být d sledky nesprávné likvidace odpad. Další podrobnosti si vyžádejte od místního ú adu nebo nejbližšího sb rného místa. P i nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními p edpisy ud leny pokuty. Pro podnikové uživatele v zemích Evropské unie Chcete-li likvidovat elektrická a elektronická za ízení, vyžádejte si pot ebné informace od svého prodejce nebo dodavatele. Informace k likvidaci v ostatních zemích mimo Evropskou unii Tento symbol je platný jen v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si pot ebné informace o správném zp sobu likvidace od místních ú ad nebo od svého prodejce. 4 9

5 4. Televizor nasaďte na držák (1) Horní distanční díly na zasuňte do drážek v držáku. (2) Televizor nechejte pomalu klesat a v určitém okamžiku zachyťte také spodní distanční díly na ve spodních drážkách na držáku; televizor nechejte klesnout. (3) Televizor připevněte dodanými šrouby vpravo). Šrouby pevně utáhněte tak, aby se televizor nemohl pohybovat. Držák Červený pojistný šroub 5. Příprava pro připojení k dalším komponentám (1) Vyjměte červené pojistné šrouby (1 vlevo a 1 vpravo) ❶. (2) Televizor přisuňte směrem k sobě, vzpěru zatlačte ve směru šipky (nahoru) tak, aby se zablokovala pojistka. Červený pojistný šroub za šroubujte do otvoru ve vzpěře❷a pevně utáhněte (1 šroub na levé straně). (3) Připojte potřebné kabely. (4) Znovu nasaďte kryt přípojných míst, viz Příprava. (1) Držák ❶ Červený pojistný šroub Horní distanční díl LCD TV Horní drážka Otvor šroubu pro připevnění (3) Šroub pro připevnění LCD TV Dolní distanční díl Dolní otvor (2) Vzpěra s pojistkou ❷ Otvor pro zajištění vzpěry Upozornění: Instalační sada je určena výhradně pro LCD televizory Panasonic, modely TX-32LX500 / TC-32LX500 / TX-26LX500 / TC-26LX500 / TX-32LX50 / TC-32LX50 / TX-26LX50 / TC-26LX50 / TC 32LX300 / TX-32LX1 / TX- 32LXD1 / TC-32LX20 / TC-32LX1 / TX-26LX1 / TX-26LXD1 / TC 26LX20 / TC-26LX1 Series a TX- 32LXD500 / TX-26LX500 / TX-32LXD50 / TX-32LXD40 / TX-32LXD55F / TX-26LD50. Použití v kombinaci s jinými typy televizorů může způsobit nestabilitu, pád a případně zranění osob. Instalační sada pro zavěšení (s nastavitelným úhlem) Model TX-32LX500 Series TX-32LXD500 TC-32LX500 Series C 23 A mm A B mm B C mm Připevnění držáku (1) Po připojení kabelů vyšroubujte červený pojistný šroub ❶ z otvoru levé vzpěry❷, televizor lehce nadzvedněte směrem k sobě a nechejte jej pomalu klesnout na stěnu. Pojistka se uvolní. (2) Červené pojistné šrouby (1 vlevo a 1 vpravo) ❶ zašroubujte do otvorů v držáku a pevně utáhněte. Nikdy nezapomeňte televizor připevnit červenými pojistnými šrouby. 7. Sejmutí (1) Vyšroubujte šrouby pro připevnění (1 vlevo a 1 vpravo) z držáku. (2) Nadzvedněte spodní část a přitáhněte k sobě. (3) Po uvolnění spodních distančních dílů televizor vyzvedněte. Držák Otvor pro červený pojistný šroub ❶ Červený pojistný šroub Držák (1) Šroub pro připevnění (3) Distanční díl TX-32LX50 Series TX-32LXD50 TX-32LXD55F TX-32LXD40 TC-32LX50 Series TC-32LX TX-32LX1 TX-32LXD1 TC-32LX20 TC-32LX1 TX-26LX500 Series TX-26LXD500 TC-26LX500 Series TX-26LX50 Series TX-26LXD50 TC-26LX50 Series TX-26LX1 TX-26LXD1 TC-26LX20 TC-26LX

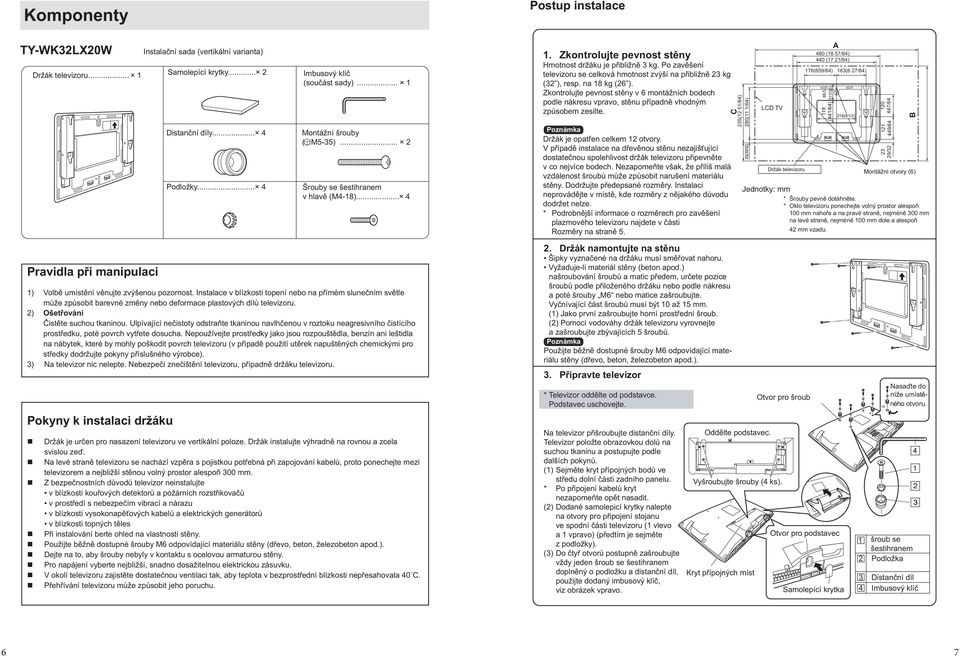

6 Komponenty TY-WK32LX20W Držák Pravidla při manipulaci Instalační sada (vertikální varianta) Samolepící krytky... 2 Distanční díly... 4 Podložky... 4 Imbusový klíč (součást sady)... 1 Montážní šrouby ( M5-35)... 2 Šrouby se šestihranem v hlavě (M4-18) ) Volbě umístění věnujte zvýšenou pozornost. Instalace v blízkosti topení nebo na přímém slunečním světle může způsobit barevné změny nebo deformace plastových dílů. 2) Ošetřování Čistěte suchou tkaninou. Ulpívající nečistoty odstraňte tkaninou navlhčenou v roztoku neagresivního čistícího prostředku, poté povrch vytřete dosucha. Nepoužívejte prostředky jako jsou rozpouštědla, benzín ani leštidla na nábytek, které by mohly poškodit povrch (v případě použití utěrek napuštěných chemickými pro středky dodržujte pokyny příslušného výrobce). 3) Na televizor nic nelepte. Nebezpečí znečištění, případně držáku. Pokyny k instalaci držáku Držák je určen pro nasazení ve vertikální poloze. Držák instalujte výhradně na rovnou a zcela svislou zeď. Na levé straně se nachází vzpěra s pojistkou potřebná při zapojování kabelů, proto ponechejte mezi televizorem a nejbližší stěnou volný prostor alespoň 300 mm. Z bezpečnostních důvodů televizor neinstalujte v blízkosti kouřových detektorů a požárních rozstřikovačů v prostředí s nebezpečím vibrací a nárazu v blízkosti vysokonapěťových kabelů a elektrických generátorů v blízkosti topných těles Při instalování berte ohled na vlastnosti stěny. Použijte běžně dostupné šrouby M6 odpovídající materiálu stěny (dřevo, beton, železobeton apod.). Dejte na to, aby šrouby nebyly v kontaktu s ocelovou armaturou stěny. Pro napájení vyberte nejbližší, snadno dosažitelnou elektrickou zásuvku. V okolí zajistěte dostatečnou ventilaci tak, aby teplota v bezprostřední blízkosti nepřesahovala 40 C. Přehřívání může způsobit jeho poruchu. Postup instalace 1. Zkontrolujte pevnost stěny Hmotnost držáku je přibližně 3 kg. Po zavěšení se celková hmotnost zvýší na přibližně 23 kg (32 ), resp. na 18 kg (26 ). Zkontrolujte pevnost stěny v 6 montážních bodech podle nákresu vpravo, stěnu případně vhodným způsobem zesilte. Držák je opatřen celkem 12 otvory. V případě instalace na dřevěnou stěnu nezajišťující dostatečnou spolehlivost držák připevněte v co nejvíce bodech. Nezapomeňte však, že příliš malá vzdálenost šroubů může způsobit narušení materiálu stěny. Dodržujte předepsané rozměry. Instalaci neprovádějte v místě, kde rozměry z nějakého důvodu dodržet nelze. * Podrobnější informace o rozměrech pro zavěšení plazmového najdete v části Rozměry na straně Držák namontujte na stěnu Šipky vyznačené na držáku musí směřovat nahoru. Vyžaduje-li materiál stěny (beton apod.) našroubování šroubů a matic předem, určete pozice šroubů podle přiloženého držáku nebo podle nákresu a poté šrouby M6 nebo matice zašroubujte. Vyčnívající část šroubů musí být 10 až 15 mm. (1) Jako první zašroubujte horní prostřední šroub. (2) Pomocí vodováhy držák vyrovnejte a zašroubujte zbývajících 5 šroubů. Použijte běžně dostupné šrouby M6 odpovídající materiálu stěny (dřevo, beton, železobeton apod.). 3. Připravte televizor * Televizor oddělte od podstavce. Podstavec uschovejte. Na televizor přišroubujte distanční díly. Televizor položte obrazovkou dolů na suchou tkaninu a postupujte podle dalších pokynů. (1) Sejměte kryt přípojných bodů ve středu dolní části zadního panelu. * Po připojení kabelů kryt nezapomeňte opět nasadit. (2) Dodané samolepicí krytky nalepte na otvory pro připojení stojanu ve spodní části (1 vlevo a 1 vpravo) (předtím je sejměte z podložky). (3) Do čtyř otvorů postupně zašroubujte vždy jeden šroub se šestihranem doplněný o podložku a distanční díl, použijte dodaný imbusový klíč, viz obrázek vpravo. C 235(12 51/64) 280(11 1/64) 23(29/32) Oddělte podstavec. LCD TV Vyšroubujte šrouby (4 ks). Kryt přípojných míst Držák A 480 (18 57/64) 440 (17 21/64) 176(659/64) 163(6 27/64) 89,5 (317/32) 118 (441/64) 216(81/2) / / /32 B Montážní otvory (6) Jednotky: mm * Šrouby pevně dotáhněte. * Oklo ponechejte volný prostor alespoň 100 mm nahoře a na pravé straně, nejméně 300 mm na levé straně, nejméně 100 mm dole a alespoň 42 mm vzadu. Otvor pro šroub Otvor pro podstavec Samolepící krytka Nasaďte do níže umístěného otvoru. 1 šroub se šestihranem 2 Podložka 3 Distanční díl 4 Imbusový klíč 6 7
