Závěsná nástěnná konzola (Svislé montážní provedení)

Transkript

1 Závěsná nástěnná konzola (Svislé montážní provedení) Instalační příručka Model TY-WK42PV3W Podle zákona na ochranu spotřebitele č. 634/1993 S., platných vyhlášek a novel tohoto zákona Vám doporučujeme, abyste si před připojením přístroje jeho obsluhou nebo osobou způsobilou, pozorně přečetli tento návod k obsluze a postupovali v souladu s ním. Po přečtení si návod uschovejte pro pozdější nahlédnutí. Pokyny pro montáž Před zahájením práce si důkladně přečtěte tyto pokyny a příručku k širokoúhlému plazmovému displeji; zajistíte si tak správné provedení montáže.

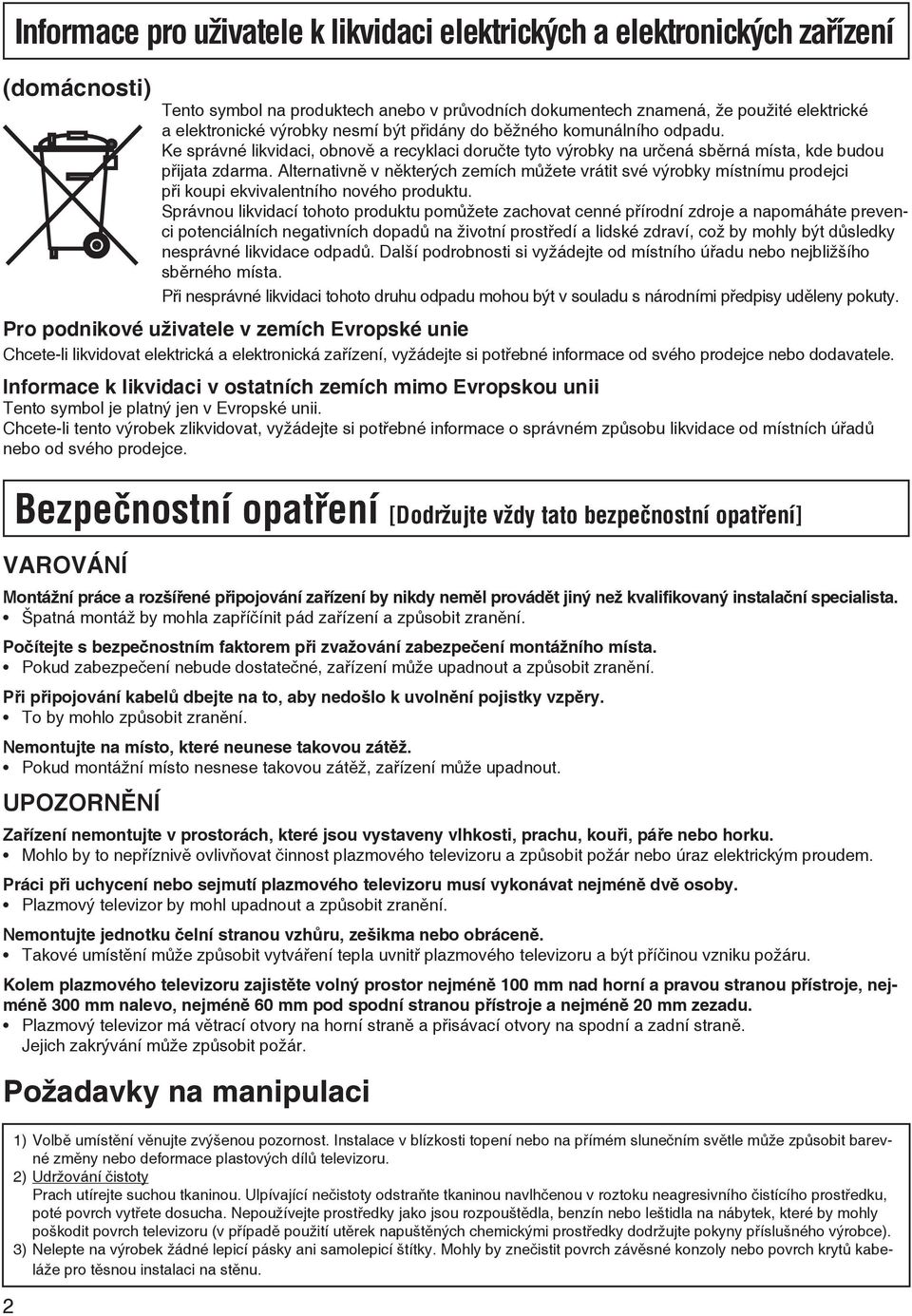

2 Informace pro uživatele k likvidaci elektrických a elektronických zařízení (domácnosti) Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Pro podnikové uživatele v zemích Evropské unie Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele. Informace k likvidaci v ostatních zemích mimo Evropskou unii Tento symbol je platný jen v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce. 2 Bezpečnostní opatření [Dodržujte vždy tato bezpečnostní opatření] VAROVÁNÍ Montážní práce a rozšířené připojování zařízení by nikdy neměl provádět jiný než kvalifikovaný instalační specialista. Špatná montáž by mohla zapříčínit pád zařízení a způsobit zranění. Počítejte s bezpečnostním faktorem při zvažování zabezpečení montážního místa. Pokud zabezpečení nebude dostatečné, zařízení může upadnout a způsobit zranění. Při připojování kabelů dbejte na to, aby nedošlo k uvolnění pojistky vzpěry. To by mohlo způsobit zranění. Nemontujte na místo, které neunese takovou zátěž. Pokud montážní místo nesnese takovou zátěž, zařízení může upadnout. UPOZORNĚNÍ Zařízení nemontujte v prostorách, které jsou vystaveny vlhkosti, prachu, kouři, páře nebo horku. Mohlo by to nepříznivě ovlivňovat činnost plazmového televizoru a způsobit požár nebo úraz elektrickým proudem. Práci při uchycení nebo sejmutí plazmového televizoru musí vykonávat nejméně dvě osoby. Plazmový televizor by mohl upadnout a způsobit zranění. Nemontujte jednotku čelní stranou vzhůru, zešikma nebo obráceně. Takové umístění může způsobit vytváření tepla uvnitř plazmového televizoru a být příčinou vzniku požáru. Kolem plazmového televizoru zajistěte volný prostor nejméně 100 mm nad horní a pravou stranou přístroje, nejméně 300 mm nalevo, nejméně 60 mm pod spodní stranou přístroje a nejméně 20 mm zezadu. Plazmový televizor má větrací otvory na horní straně a přisávací otvory na spodní a zadní straně. Jejich zakrývání může způsobit požár. Požadavky na manipulaci 1) Volbě umístění věnujte zvýšenou pozornost. Instalace v blízkosti topení nebo na přímém slunečním světle může způsobit barevné změny nebo deformace plastových dílů televizoru. 2) Udržování čistoty Prach utírejte suchou tkaninou. Ulpívající nečistoty odstraňte tkaninou navlhčenou v roztoku neagresivního čistícího prostředku, poté povrch vytřete dosucha. Nepoužívejte prostředky jako jsou rozpouštědla, benzín nebo leštidla na nábytek, které by mohly poškodit povrch televizoru (v případě použití utěrek napuštěných chemickými prostředky dodržujte pokyny příslušného výrobce). 3) Nelepte na výrobek žádné lepicí pásky ani samolepicí štítky. Mohly by znečistit povrch závěsné konzoly nebo povrch krytů kabeláže pro těsnou instalaci na stěnu.

3 Komponenty TY-WK42PV3W Závěsná konzola (Svislé montážní provedení) Závěsná konzola na stěnu... 1 Imbusový klíč (součást sady)... 1 Montážní šrouby (M5-35)... 2 Izolační distanční podložky... 4 Pérová podložka... 4 Šrouby se šestihranem v hlavě (M8-50)... 4 Upozornění pro montáž závěsné konzoly Závěsná konzola slouží k připevnění plazmového televizoru na svislou pozorovací stěnu. Neinstalujte ji na jinou než svislou stěnu. Zařízení má po levé straně pojistný mechanismus, proto ponechejte mezi televizorem a stěnou volný prostor alespoň 300 mm. K zajištění správné činnosti plazmového televizoru a také pro předcházení potížím nemontujte zařízení na následujících místech: v blízkosti požárních rozstřikovačů nebo požárních/kouřových detektorů v prostředí s nebezpečím vibrací a nárazu v blízkosti vysokonapěťových kabelů a elektrických generátorů v blízkosti topných těles. Při instalování berte ohled na vlastnosti stěny. Použijte běžně dostupné šrouby M6, odpovídající materiálu stěny (dřevo, ocelová konstrukce, beton apod.). Při montáži dbejte na to, aby šrouby ani síťová šňůra nebyly v kontaktu s ocelovou armaturou stěny. K připojení napajecí šňůry televizoru použijte snadno dosažitelnou elektrickou zásuvku. Zajistěte dostatečné proudění vzduchu tak, aby teplota v okolí televizoru nepřesahovala 40 C. Přehřívání televizoru může způsobit jeho poruchu. 3

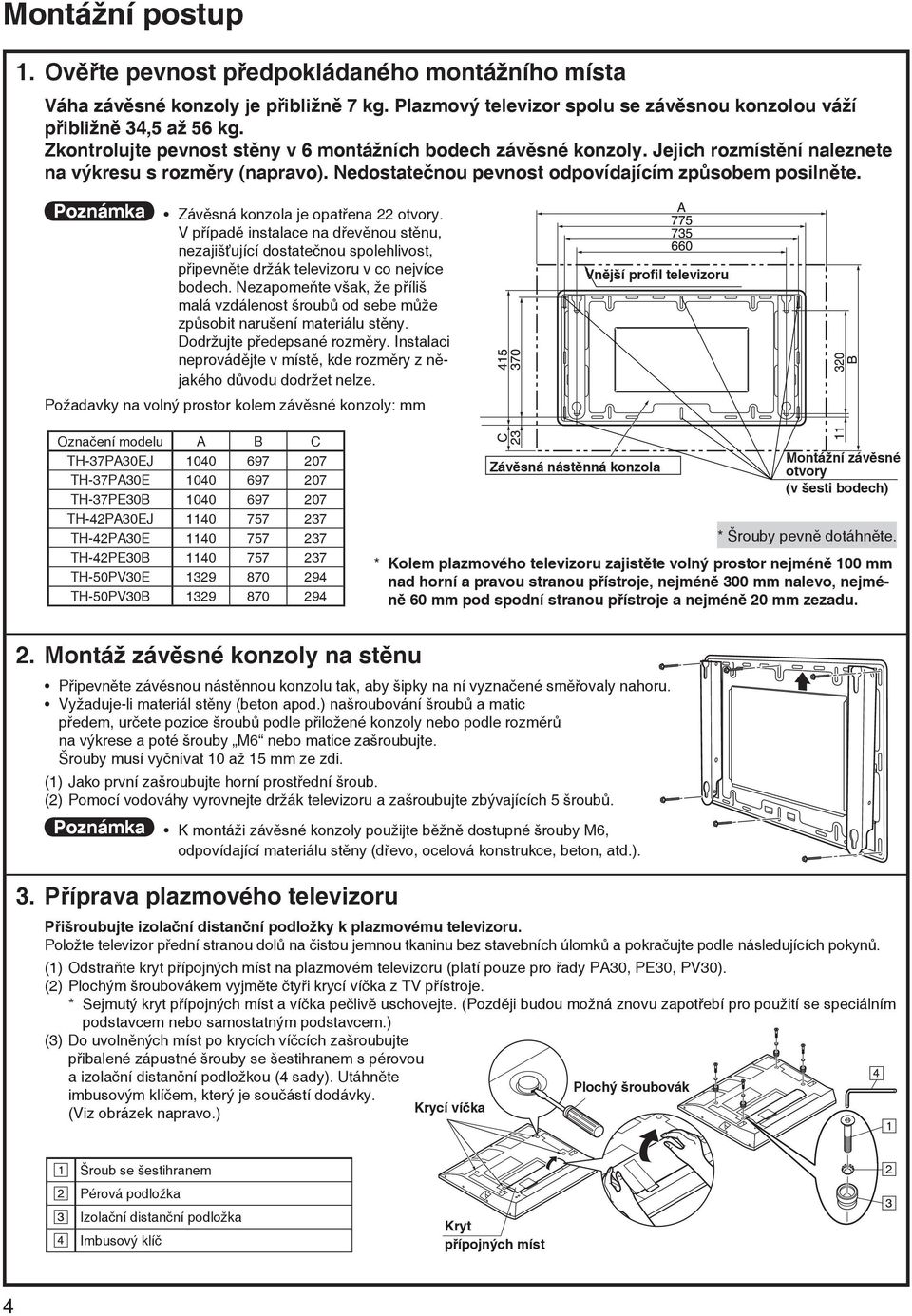

4 Montážní postup 1. Ověřte pevnost předpokládaného montážního místa Váha závěsné konzoly je přibližně 7 kg. Plazmový televizor spolu se závěsnou konzolou váží přibližně 34,5 až 56 kg. Zkontrolujte pevnost stěny v 6 montážních bodech závěsné konzoly. Jejich rozmístění naleznete na výkresu s rozměry (napravo). Nedostatečnou pevnost odpovídajícím způsobem posilněte. Poznámka Závěsná konzola je opatřena 22 otvory. V případě instalace na dřevěnou stěnu, nezajišťující dostatečnou spolehlivost, připevněte držák televizoru v co nejvíce bodech. Nezapomeňte však, že příliš malá vzdálenost šroubů od sebe může způsobit narušení materiálu stěny. Dodržujte předepsané rozměry. Instalaci neprovádějte v místě, kde rozměry z nějakého důvodu dodržet nelze. Požadavky na volný prostor kolem závěsné konzoly: mm Vnější profil televizoru Označení modelu A B C TH-37PA30EJ TH-37PA30E TH-37PE30B TH-42PA30EJ TH-42PA30E TH-42PE30B TH-50PV30E TH-50PV30B Závěsná nástěnná konzola Montážní závěsné otvory (v šesti bodech) * Šrouby pevně dotáhněte. * Kolem plazmového televizoru zajistěte volný prostor nejméně 100 mm nad horní a pravou stranou přístroje, nejméně 300 mm nalevo, nejméně 60 mm pod spodní stranou přístroje a nejméně 20 mm zezadu. 2. Montáž závěsné konzoly na stěnu Připevněte závěsnou nástěnnou konzolu tak, aby šipky na ní vyznačené směřovaly nahoru. Vyžaduje-li materiál stěny (beton apod.) našroubování šroubů a matic předem, určete pozice šroubů podle přiložené konzoly nebo podle rozměrů na výkrese a poté šrouby M6 nebo matice zašroubujte. Šrouby musí vyčnívat 10 až 15 mm ze zdi. (1) Jako první zašroubujte horní prostřední šroub. (2) Pomocí vodováhy vyrovnejte držák televizoru a zašroubujte zbývajících 5 šroubů. Poznámka K montáži závěsné konzoly použijte běžně dostupné šrouby M6, odpovídající materiálu stěny (dřevo, ocelová konstrukce, beton, atd.). 3. Příprava plazmového televizoru Přišroubujte izolační distanční podložky k plazmovému televizoru. Položte televizor přední stranou dolů na čistou jemnou tkaninu bez stavebních úlomků a pokračujte podle následujících pokynů. (1) Odstraňte kryt přípojných míst na plazmovém televizoru (platí pouze pro řady PA30, PE30, PV30). (2) Plochým šroubovákem vyjměte čtyři krycí víčka z TV přístroje. * Sejmutý kryt přípojných míst a víčka pečlivě uschovejte. (Později budou možná znovu zapotřebí pro použití se speciálním podstavcem nebo samostatným podstavcem.) (3) Do uvolněných míst po krycích víčcích zašroubujte přibalené zápustné šrouby se šestihranem s pérovou a izolační distanční podložkou (4 sady). Utáhněte Plochý šroubovák imbusovým klíčem, který je součástí dodávky. (Viz obrázek napravo.) Krycí víčka Šroub se šestihranem Pérová podložka Izolační distanční podložka Imbusový klíč Kryt přípojných míst 4

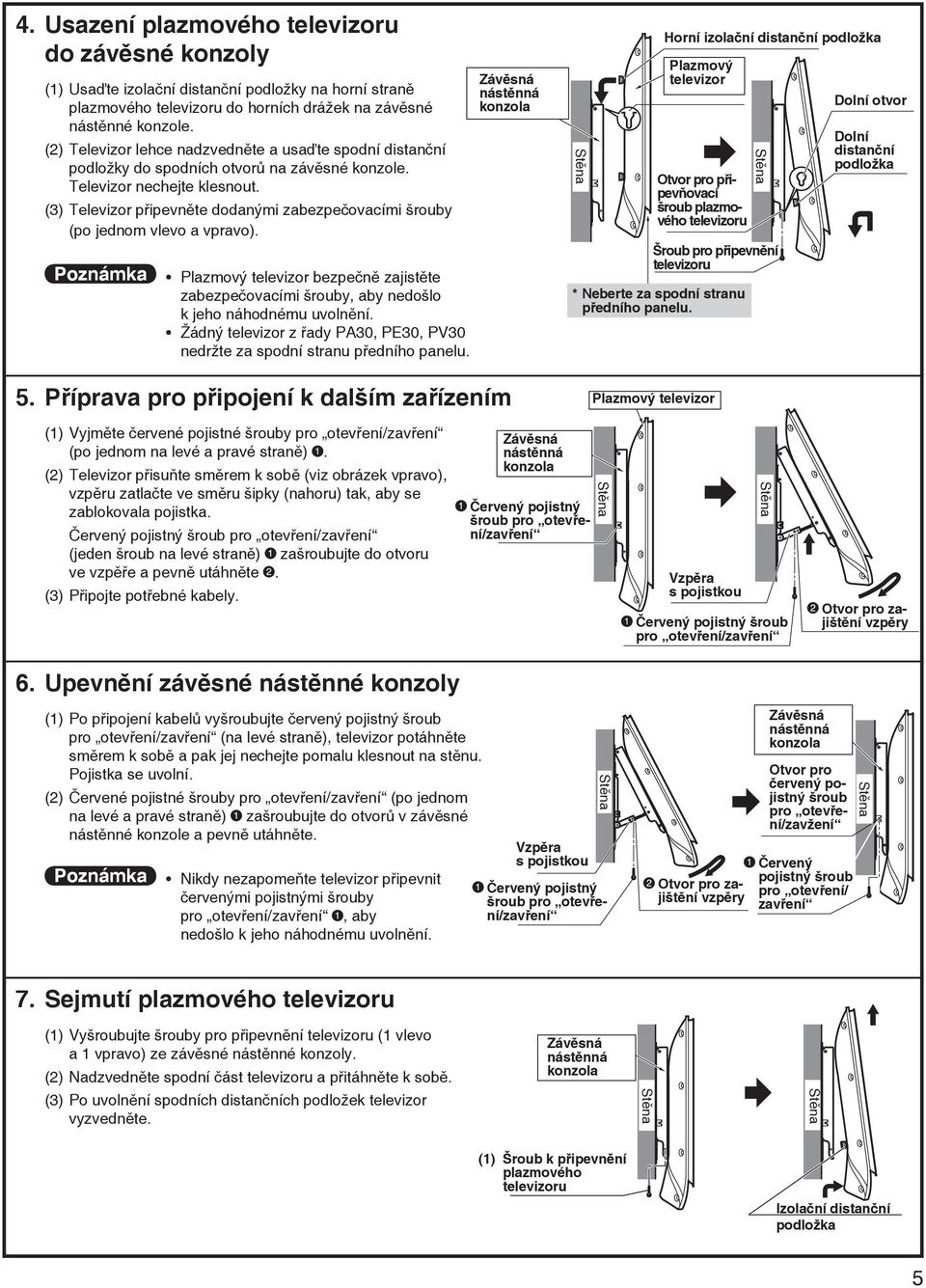

5 4. Usazení plazmového televizoru do závěsné konzoly (1) Usaďte izolační distanční podložky na horní straně plazmového televizoru do horních drážek na závěsné nástěnné konzole. (2) Televizor lehce nadzvedněte a usaďte spodní distanční podložky do spodních otvorů na závěsné konzole. Televizor nechejte klesnout. (3) Televizor připevněte dodanými zabezpečovacími šrouby (po jednom vlevo a vpravo). Poznámka Plazmový televizor bezpečně zajistěte zabezpečovacími šrouby, aby nedošlo k jeho náhodnému uvolnění. Žádný televizor z řady PA30, PE30, PV30 nedržte za spodní stranu předního panelu. Závěsná nástěnná konzola 5. Příprava pro připojení k dalším zařízením Horní izolační distanční podložka Plazmový televizor Otvor pro připevňovací šroub plazmového televizoru Šroub pro připevnění televizoru * Neberte za spodní stranu předního panelu. Plazmový televizor Dolní otvor Dolní distanční podložka (1) Vyjměte červené pojistné šrouby pro otevření/zavření (po jednom na levé a pravé straně). (2) Televizor přisuňte směrem k sobě (viz obrázek vpravo), vzpěru zatlačte ve směru šipky (nahoru) tak, aby se zablokovala pojistka. Červený pojistný šroub pro otevření/zavření (jeden šroub na levé straně) zašroubujte do otvoru ve vzpěře a pevně utáhněte. (3) Připojte potřebné kabely. Závěsná nástěnná konzola Červený pojistný šroub pro otevření/zavření Vzpěra s pojistkou Červený pojistný šroub pro otevření/zavření Otvor pro zajištění vzpěry 6. Upevnění závěsné nástěnné konzoly (1) Po připojení kabelů vyšroubujte červený pojistný šroub pro otevření/zavření (na levé straně), televizor potáhněte směrem k sobě a pak jej nechejte pomalu klesnout na stěnu. Pojistka se uvolní. (2) Červené pojistné šrouby pro otevření/zavření (po jednom na levé a pravé straně) zašroubujte do otvorů v závěsné nástěnné konzole a pevně utáhněte. Poznámka Nikdy nezapomeňte televizor připevnit červenými pojistnými šrouby pro otevření/zavření, aby nedošlo k jeho náhodnému uvolnění. Vzpěra s pojistkou Červený pojistný šroub pro otevření/zavření Otvor pro zajištění vzpěry Závěsná nástěnná konzola Otvor pro červený pojistný šroub pro otevření/zavžení Červený pojistný šroub pro otevření/ zavření 7. Sejmutí plazmového televizoru (1) Vyšroubujte šrouby pro připevnění televizoru (1 vlevo a 1 vpravo) ze závěsné nástěnné konzoly. (2) Nadzvedněte spodní část televizoru a přitáhněte k sobě. (3) Po uvolnění spodních distančních podložek televizor vyzvedněte. Závěsná nástěnná konzola (1) Šroub k připevnění plazmového televizoru Izolační distanční podložka 5

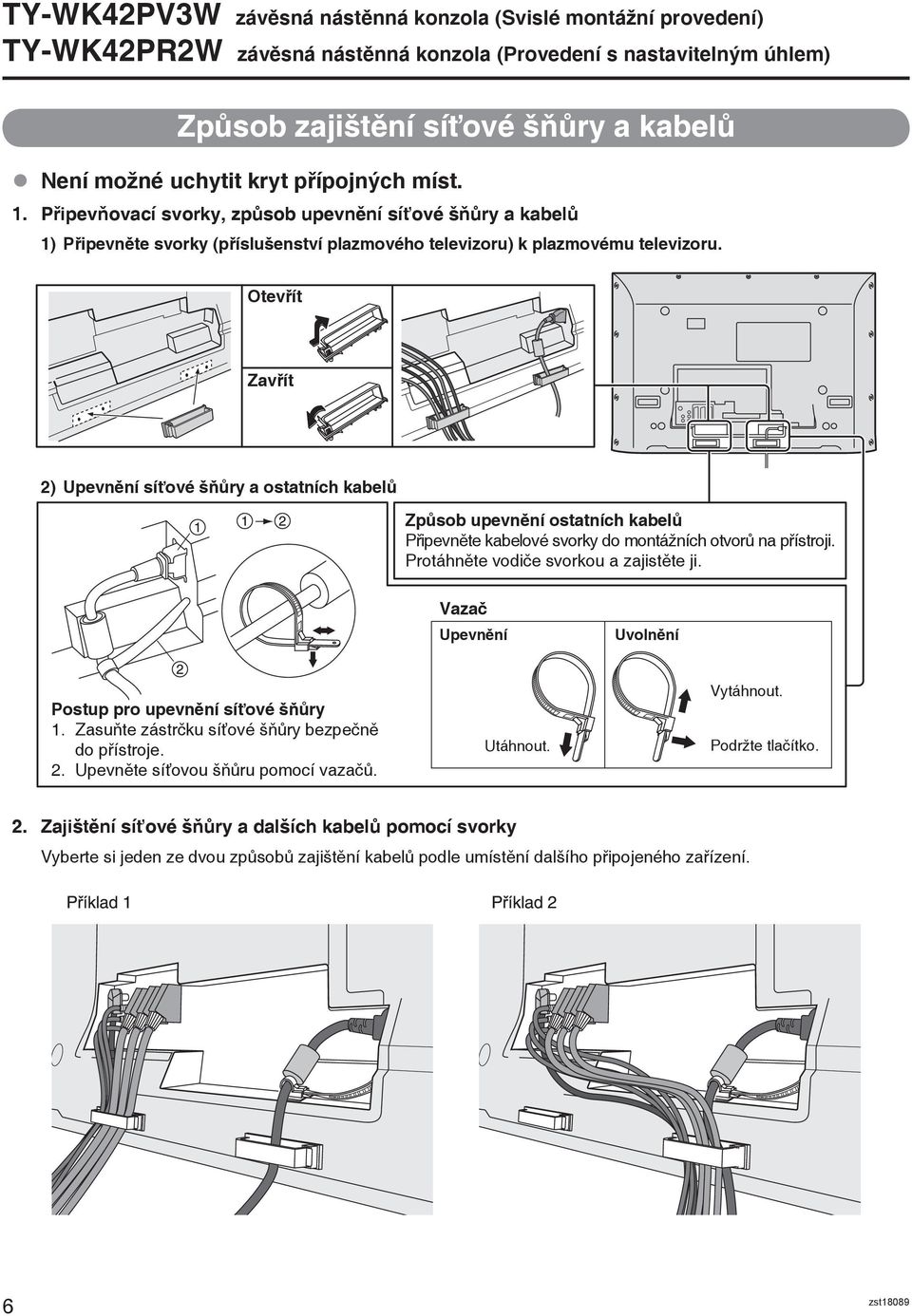

6 TY-WK42PV3W závěsná nástěnná konzola (Svislé montážní provedení) TY-WK42PR2W závěsná nástěnná konzola (Provedení s nastavitelným úhlem) Způsob zajištění síťové šňůry a kabelů Není možné uchytit kryt přípojných míst. 1. Připevňovací svorky, způsob upevnění síťové šňůry a kabelů 1) Připevněte svorky (příslušenství plazmového televizoru) k plazmovému televizoru. Otevřít Zavřít 2) Upevnění síťové šňůry a ostatních kabelů Způsob upevnění ostatních kabelů Připevněte kabelové svorky do montážních otvorů na přístroji. Protáhněte vodiče svorkou a zajistěte ji. Vazač Upevnění Uvolnění Postup pro upevnění síťové šňůry 1. Zasuňte zástrčku síťové šňůry bezpečně do přístroje. 2. Upevněte síťovou šňůru pomocí vazačů. Utáhnout. Vytáhnout. Podržte tlačítko. 2. Zajištění síťové šňůry a dalších kabelů pomocí svorky Vyberte si jeden ze dvou způsobů zajištění kabelů podle umístění dalšího připojeného zařízení. 6 zst18089

7 Poznámky: 7

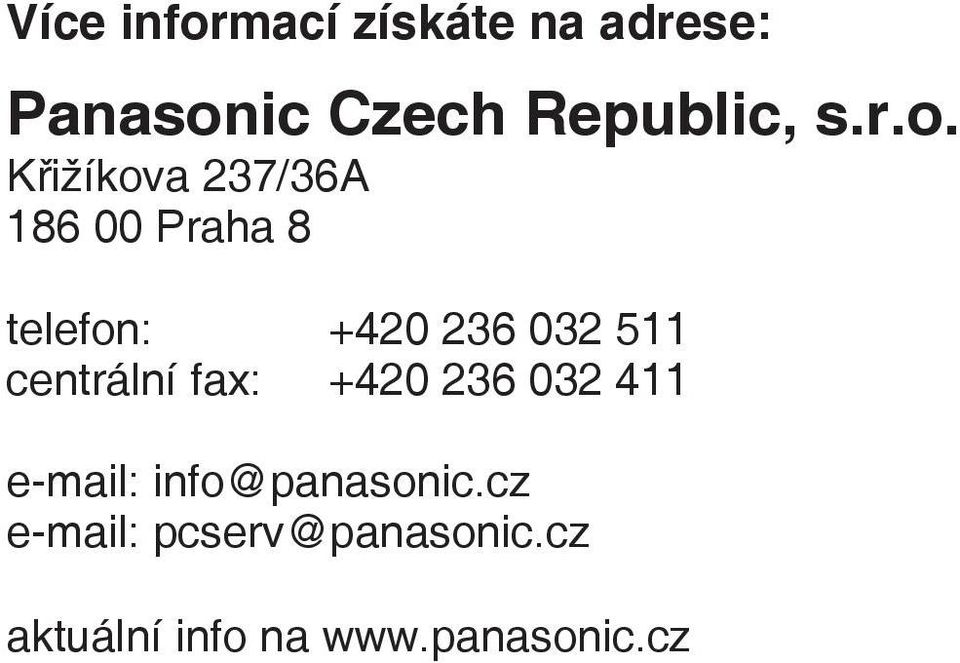

8 Více informací získáte na adrese: Panasonic Czech Republic, s.r.o. Křižíkova 237/36A Praha 8 telefon: centrální fax: info@panasonic.cz pcserv@panasonic.cz aktuální info na
