1 VAROVÁNÍ Základní manuál pro regulátory MAMBA Pohonný systém je extrémně výkonný, je nutno dodržovat bezpečnostní zásady. Před zkoušením a programováním sejměte z hřídele motoru pastorek. Tak nemůže dojít k neočekávanému roztočení kol. Dbejte na to, aby se žádné volné předměty nemohly dostat do převodů: Vaše vlasy, prsty, domácí zvířata, části oblečení, zahradní výbava atd. Při roztočení kol se zvětší průměr pneumatik. Když držíte model ve vzduchu, nikdy nedávejte plný plyn. Roztržená pneumatika může způsobit vážné poranění. Ujistěte se, že pneumatiky jsou na ráfcích dobře přilepeny. Po ježdění nezapomeňte fyzicky odpojit baterii od regulátoru. Vypnutí vypínačem nestačí. Regulátor i po vypnutí odebírá malý proud. Po nějaké době by došlo hlubokému vybití baterie a k neopravitelnému poškození. Zapojený regulátor vydává v intervalu 30 sekund zvukový signál na znamení, že nebyl odpojen. Když regulátor nedostává z vysílače žádný signál, ozývá se varovný signál v intervalu 5 sekund. Stručný úvod 1. Na bateriové kablíky regulátoru připájejte dvojici kvalitních konektorů. 2. Na vhodné místo modelu namontujte motor a regulátor. 3. Propojte trojici kablíků regulátoru s trojicí kablíků motoru. 4. Servokabel regulátoru zasuňte do výstupu 2 přijímače. 5. Vypínač regulátoru musí být v poloze vypnuto. 6. Připojte pohonnou baterii. 7. Přesuňte plynovou páku na vysílači do polohy plný plyn, přepněte vypínač na regulátoru do polohy zapnuto. A. Po několika sekundách uslyšíte opakovaný tón, červená dioda se rozsvítí. B. Přesuňte páku do polohy plná brzda. Po několika sekundách uslyšíte opakovaný tón, rozsvítí se žlutá dioda. C. Páku přesuňte do neutrálu. Po několika sekundách uslyšíte opakovaný tón a rozsvítí se všechny diody. 1 Obsah D. Po dalších několika sekundách se regulátor aktivuje, na znamení se ozve dvojitý tón. Je možno statovat. Snadné použití, obrovské možnosti Regulátory spojují snadné použití s dokonalostí, která umožní zvítězit v každém závodě. Seřízení regulátorů je extrémně jednoduché, snadné je i jeho naladění pro jakoukoliv individuální potřebu. Pro většinu uživatelů postačí pouze zapojit motor k regulátoru, spojit s vysílačem a baterií a vyrazit na start. Pokročilí uživatelé mají přístup k neomezeným možnostem ladění parametrů pohonu pro své vlastní požadavky. K tomuto účelu slouží propojení a počítačem pomocí propojky Castle Link. Na počítači musí být instalována aplikace, která je podporována operačním systémem Windows. Pomocí tohoto systému je možno naprogramovat zcela přesně všechny funkce regulátoru a poslat do jeho paměti jediným kliknutím. K propojení je možno použít libovolný kabel s mini-usb konektorem. Prosíme. abyste si před použitím regulátoru tento manuál důkladně přečetli. Poznámka o bateriích a konektorech Jako u všech vysokovýkonných systémů, i zde hraje zcela zásadní roli kvalita baterií a konektorů. Použijte ty nejlepší, které existují. Tip: Hledejte baterie s co nejmenším odporem. Můžete použít i méně kvalitní baterie, pro dosažení nejlepších výsledků však nejsou možné kompromisy. Slabým článkem řetězu pohonu mohou snadno být konektory. Rozhodně se vyhněte konektorům s bílým plastovým krytem, které jsou často vidět na různých bateriích. Rozhodně investujte do kvalitních konektorů, které jsou schopny přenášet vysoké proudy. Kabeláž Regulátor má již instalovány konektory pro připojení motoru. Konce kabelů pro připojení baterie jsou holé. Použijte kvalitní konektory, které snesou proud Ampér. Konektor se připojuje na stranu regulátoru, ze které vystupují 2 kablíky. Červený kablík je PLUS, černý MINUS. Podle potřeby 2

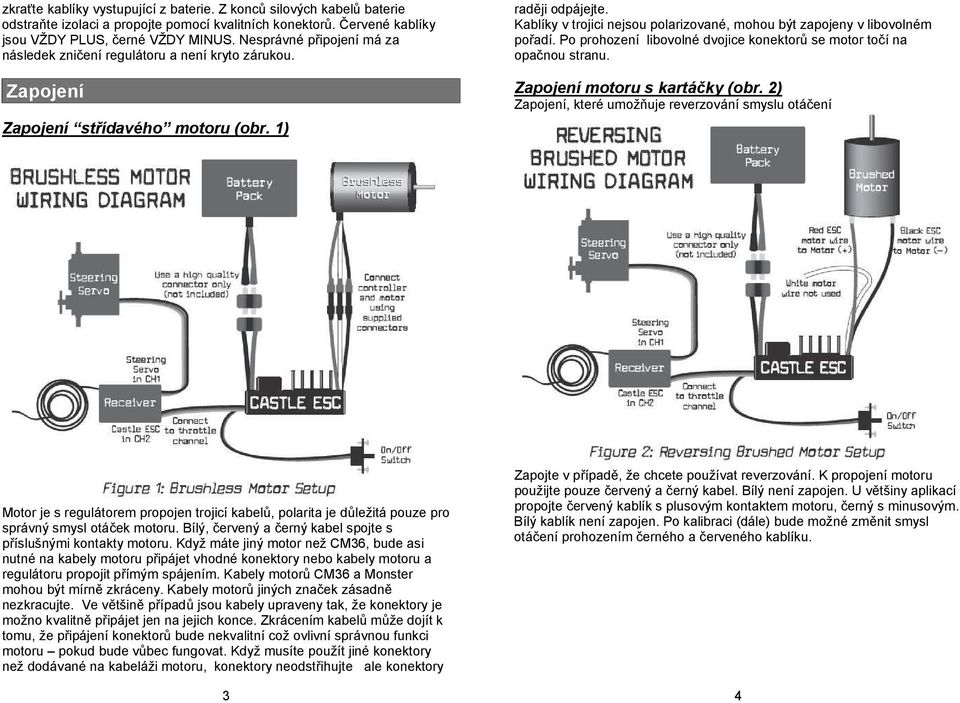

2 zkraťte kablíky vystupující z baterie. Z konců silových kabelů baterie odstraňte izolaci a propojte pomocí kvalitních konektorů. Červené kablíky jsou VŽDY PLUS, černé VŽDY MINUS. Nesprávné připojení má za následek zničení regulátoru a není kryto zárukou. Zapojení Zapojení střídavého motoru (obr. 1) raději odpájejte. Kablíky v trojici nejsou polarizované, mohou být zapojeny v libovolném pořadí. Po prohození libovolné dvojice konektorů se motor točí na opačnou stranu. Zapojení motoru s kartáčky (obr. 2) Zapojení, které umožňuje reverzování smyslu otáčení Motor je s regulátorem propojen trojicí kabelů, polarita je důležitá pouze pro správný smysl otáček motoru. Bílý, červený a černý kabel spojte s příslušnými kontakty motoru. Když máte jiný motor než CM36, bude asi nutné na kabely motoru připájet vhodné konektory nebo kabely motoru a regulátoru propojit přímým spájením. Kabely motorů CM36 a Monster mohou být mírně zkráceny. Kabely motorů jiných značek zásadně nezkracujte. Ve většině případů jsou kabely upraveny tak, že konektory je možno kvalitně připájet jen na jejich konce. Zkrácením kabelů může dojít k tomu, že připájení konektorů bude nekvalitní což ovlivní správnou funkci motoru pokud bude vůbec fungovat. Když musíte použít jiné konektory než dodávané na kabeláži motoru, konektory neodstřihujte ale konektory 3 Zapojte v případě, že chcete používat reverzování. K propojení motoru použijte pouze červený a černý kabel. Bílý není zapojen. U většiny aplikací propojte červený kablík s plusovým kontaktem motoru, černý s minusovým. Bílý kablík není zapojen. Po kalibraci (dále) bude možné změnit smysl otáčení prohozením černého a červeného kablíku. 4

3 Zapojení motoru s kartáčky pro vysoký výkon (obr. 3) možnosti: 1. signál oranžová, kladný pól - červená, záporný hnědá 2. signál bílá, kladný pól červená, záporný černá Když na přijímači není polarizace vyznačena, podívejte se do jeho dokumentace. Nastavení regulátoru Kalibrování regulátory s RC systémem Provedení vysílačů různých výrobců není jednotné, signály pro neutrál, plyn a brzdu se mohou lišit. Z tohoto důvodu je nutné, aby v prvním kroku nastavení se regulátor dozvěděl, jaký signál dostane pro neutrál, pro plný plyn a pro plnou brzdu. To se provede kalibrováním. Správné kalibrování umožní uživateli dokonale využít plný rozsah pohybu páky plynu a brzdy. Kalibrování se musí opakovat, když použijete jiný vysílač, jiný kanál atd. Kalibrování je také nutné po zavedení nového software do regulátoru (propojkou Castle Link). Když používáte vysílač Futaba nebo Futaba DEM, bude nutné reverzovat řízení plynu. Na vysílači je buďto přepínač, nebo se smysl ovládání kanálu plynu přepne v programu vysílače. Kalibrování regulátoru. Všechny tři kabely, které vycházejí z regulátoru na straně motoru, jsou spojeny a svazek je připojen k zápornému pólu motoru. Kladný pól baterie je propojen s červeným (kladným) pólem regulátoru na straně baterie a současně také s kladným pólem motoru. Poznámka: Verze zapojení musí souhlasit s naprogramováním regulátoru viz parametr číslo 9. Jinak hrozí poškození dílů sady. Spojení s přijímačem Třížilový servokabel regulátoru se zapojí do vašeho přijímače, do kanálu pro plyn. Obvykle se jedná o kanál č. 2. Prostřednictvím tohoto kabelu regulátor současně poskytuje napájení přijímače a serva pro řízení směru jízdy. Servokabel regulátoru je možno zapojit do libovolného přijímače, pro správnou funkci je třeba dodržet polaritu. Podle typu jsou v zásadě dvě 5 Před kalibrováním: - Nastavte do neutrálu všechny trimy, které najdete. - Zatím nepřipojujte k regulátoru baterii!!! Znovu ověřte správnou polaritu připojení baterie. -Překontrolujte, že vypínač regulátoru je v pozici vypnuto. - Z bezpečnostních důvodů důrazně doporučujeme sejmout z motoru pastorek. KROK 1: Vysílač je zapnutý, regulátor vypnutý, baterie není připojena KROK 2: K regulátoru připojte baterii. KROK 3: Páku řízení plynu přestavte do polohy plný plyn a stále držte. Vypínač regulátoru přestavte do polohy zapnuto. Když jsou všechna spojení správná, uslyšíte trylek (zvuk vydává motor na základě signálu z regulátoru). KROK 4: Po jedné nebo dvou sekundách začne rychle blikat zelená dioda na regulátoru a motor 4x pípne. Tak se potvrdí, že regulátor uložil pro 6

4 danou polohu plynové páky plný plyn. Následně začne blikat červená dioda. Regulátor nyní očekává kalibrování plné brzdy. KROK 5: Ovladač brzdy přesuňte do polohy plná brzda. Po několika sekundách bude červená dioda blikat rychle a motor 4x pípne. Regulátor si uložil nastavení plná brzda. KROK 6: Nyní začne blikat žlutá dioda. Uvolněte plyn a brzdu, resp. přesuňte do neutrální polohy. Motor 4x pípne a žlutá dioda rychle bliká pro potvrzení polohy neutrál. Na znamení ukončení kalibrování nyní blikají současně všechny diody. Motor pípne dvakrát. Regulátor je nyní aktivně (fyzicky a softwarově) propojen s motorem a je schopen přijímat a zpracovat povely z vysílače. Po úspěšném provedení kalibrace funguje signalizace při zapínání následovně: Připojte baterii a vypínačem zapněte regulátor. Uslyšíte trylek, který potvrzuje fyzické připojení baterie. Zelená dioda bliká. Po jedné nebo dvou sekundách zazní trylek znovu na znamení, že regulátor je připojen i softwarově a je plně aktivní. Když máte naprogramován režim Auto LiPo, mezi dvěma trylky se ozvě další tón, která se opakuje tolikrát, kolik má baterie článků. Při problémech s kalibrací prostudujte text odstraňování problémů dále v tomto manuálu. Před první testovací jízdou proveďte ještě poslední kontrolu: namontujte pastorek a mírně přidejte plyn pro překontrolování smyslu otáčení kol. Když se kola točí v opačně, jednoduše prohoďte dva kabely napájení motoru. Po testovací jízdě můžete přikročit k programování regulátoru. Propojka Castle Link Pro programování se musí regulátor spojit s počítačem propojkou Castle Link. Regulátory Mamba Max již tuto propojku ve své konstrukci obsahují, stačí obstarat běžný USB kabel a spojit s počítačem. Ostatní regulátory se mohou propojit s počítačem propojku Castle Link a kabelem. Propojení s počítačem otevírá úplně nový svět možností programování regulátorů. Můžete zcela libovolně naprogramovat křivku plynu a brzdy, nastavit intenzitu brzdění, nastavit velmi užitečný parametr, určující 7 velikost adheze, který udrží přední kola auta stále v kontaktu s dráhou i při rychlém přidání plynu atd. Jakékoliv zlepšení software, které v budoucnu vymyslí inženýři firmy Castle, je možno bezplatně a okamžitě po vydání zavést do paměti regulátoru. Použití propojky Castle Link Uživatelům regulátorů Mamba Max stačí opatřit pouze běžný USB kabel a stáhnout ze stránek firmy Castle program. Větší konektor kabelu zasuňte do počítače, menší do konektoru na regulátoru a můžete začít programovat. Ostatní regulátory požadují propojku Castle Link a USB kabel. Propojka Castle Link se spojí se servokablem regulátoru. Regulátor je možno naprogramovat ručně, pomocí vysílače a přijímače. Je nutno počítat s tím, že všechny funkce nejsou tímto způsobem dostupné. Ruční programování je zdlouhavější. Ruční programování Z bezpečnostních důvodů důrazně doporučujeme sejmout z motoru pastorek. Do programovacího režimu se vstoupí následujícím způsobem: KROK 1: Vysílač je zapnutý, regulátor vypnutý, baterie není připojena. KROK 2: K regulátoru připojte baterii. Páku řízení plynu přestavte do polohy plný plyn a stále držte. Vypínač regulátoru přestavte do polohy zapnuto. Po jedné nebo dvou sekundách motor 4x pípne. Tak se potvrdí, že regulátor je kalibrován na plný plyn. Stále držte na vysílači plný plyn. Po chvíli motor znovu 4x pípne. Páku plynu přesuňte do neutrální polohy. Regulátor je v režimu programování, což je signalizováno opakovaným dvojím pípnutím. KROK 3: Regulátor nabízí možnosti programování krok za krokem. Nabízí postupně jednotlivé parametry a v jejich rámci nastavení velikosti parametru. První sekvence pípání definuje parametr, druhá sekvence velikost parametru. Na takto formulované dotazy je třeba odpovědět ano nebo ne. 8

5 Sekvence dotazů je tedy ohlašována takto: 1. parametr 1. volba 1. parametr 2. volba 1. parametr 3. volba 2. parametr 1. volba 2. parametr 2. volba atd Odpověď ano se provede přestavením páky na plný plyn s podržením, odpověď ne přestavením na plnou brzdu s přidržením. Přijetí odpovědi je ohlášeno rychlým pípáním. Když je odpověď ne, regulátor nabídne další volbu velikosti parametru. Když je odpověď ano, regulátor považuje daný parametr za naprogramovaný a přesune se na nabídku dalšího parametru. Nastavení - reference Regulátor je mimořádně přizpůsobivý požadavkům uživatele a může být naladěn podobně, jako ostatní součásti auta. Reference programování 1. parametr: Typ brzdy a typ reverzování 1. volba: zámek reverzování (*) 2. volba: zákaz reverzování 3. volba: neomezená možnost reverzování 2. parametr: Nastavení brzdy 1. volba: 25% 2. volba: 50% (*) 3. volba: 75% 4. volba: 100% 3. parametr: Nastavení intenzity přípusti reverzního plynu 1. volba: 25% 2. volba: 50% (*) 3. volba: 75% 4. volba: 100% 4. parametr: Nastavení adheze 1. volba: vysoká 2. volba: střední 3. volba: nízká 4. volba: velmi nízká 5. volba: nulová (*) 1. volba: nulová (*) 2. volba: 10% 3. volba: 20% 4. volba: 30% 5. volba: 40% 6. parametr: Citlivost odezvy plynu 1. volba: vysoká 0,1500 ms 2. volba: normální 0,1000 ms (*) 3. volba: nízká 0,0750 ms 4. volba: velmi nízká 0,0500 ms 5. volba: nejnižší 0,025 ms 7. parametr: Vypínací napětí 1. volba: bez omezení 2. volba: Auto LiPo (*) 3. volba: 5V 4. volba: 6V 5. volba: 9V 6. volba: 12V 8. parametr: Časování 1. volba: nejnižší 2. volba: střední (*) 3. volba: nejvyšší 9. parametr: Typ motoru 1. volba: střídavý motor (*) 2. volba: kartáčkový, s reverzováním 3. volba: kartáčkový, vysoký výkon (*) výrobní nastavení Dovoz a distribuce: Hořejší model s.r.o. Teslova Plzeň tel fax obchod@horejsi.cz, 5. parametr: Intenzita brzdění při přesunu plynové páky do neutrálu 9 10
