tradice v oblasti přepravního balení, ložení a fixace zboží logistika v praxi, přeprava beze škod

Transkript

1 tradice v oblasti přepravního balení, ložení a fixace zboží logistika v praxi, přeprava beze škod 1

2 DN: cn=bc. Jan Müller, o=excolo s.r.o., ou=útvar balení a Zkušební laborato, =muller@excolo. cz, c=cz - ESKÁ REPUBLIKA Datum: :02:06 +02'00' Ing. Milan Šimánek jednatel Ing. Jaroslav Krejcar, Ph.D. jednatel Certifikát od společnosti DNV potvrzuje, že systém managementu jakosti naší společnosti je shodný s požadavky normy ISO 9001:2000 a zaručuje spolehlivý průběh každé Vaší zakázky. Certifikát je platný pro následující rozsah činností a služeb: Prodej materiálů, služeb a prostředků v oblasti balení. Návrh a realizace exportního balení, uložení a zajištění nákladu pro dopravu včetně odborných posudků a školení. Strategické cíle stanovené v politice jakosti mají prvořadý úkol uspokojovat s nejvyšší kvalitou potřeby našich zákazníků. Akreditovaná zkušební laboratoř EXCOLO č s předmětem akreditace Zkoušky odolnosti nákladu včetně jeho přepravního balení, uložení a zajištění, zkoušky technických prostředků pro zajištění nákladu na železničním a silničním vozidle a jejich vybraných technických parametrů je zárukou vysoké odborné úrovně. Společnost EXCOLO s.r.o. pracuje v souladu s etickým kodexem certifikované osoby, vydaným českým institutem pro akreditaci. Vážení zákazníci, firma EXCOLO s.r.o. Vám představuje novelizovaný katalog zboží a služeb z oblasti balení, zajištění nákladu v dopravních prostředcích a kontejnerech a manipulace se zbožím, který vychází z naší dlouholeté specializace a praxe v uvedených oblastech. Vedle tradičních a osvědčených obalů, obalových materiálů, zajišťovacích a manipulačních prostředků pro balení a ložení jsou v katalogu zařazeny nové výrobky představující novou kvalitu jak z hlediska ochrany životního prostředí, tak využívání nových technologií. Nabízené zboží a služby plně pokrývají potřeby zákazníků ze všech rozhodujících výrobních odvětví a současně vytváří předpoklady pro bezpečnou přepravu zboží. Zkušení pracovníci firmy Vám poskytnou odborné poradenství v oblasti používání jednotlivých nabízených druhů zboží, které je možno zakoupit v našich provozovnách v Chebu, v Kyšicích u Plzně, ve Valašském Meziříčí nebo u našich prodejců. Důležitou součástí poskytovaných služeb v rámci Útvaru projektování a realizace přepravního balení a ložení (dále jen Útvar balení EXCOLO ) je vývoj, projektování, konstrukce a dodávky speciálních obalů, způsobů uložení a zajištění nákladu včetně zajišťovacích prostředků a zařízení. Bc. Jan Müller manažer kvality EXCOLO s.r.o., Zkušební laboratoř EXCOLO Ing. Karel Žáček obchod Čechy Vojtěch Macháň obchod Morava Bc. Jan Müller vedoucí útvaru balení Štemberova 200, Kyšice u Plzně Bc. Jan Müller Digitáln podepsal Bc. Jan Müller 2

3 Obsah 1. Vázací pásky a vázací technika Polyesterové PES a PET vázací pásky transystem, 1.1. Polypropylenové PP vázací pásky, 1.2. Ocelové vázací pásky, 1.3. Spony, 1.4. Páskovače a páskovací stroje, 1.5. Odvíječe a podavače pásky, 1.6. Ochranné rohy, 1.7. Upínací pásy, 1.8. Ostatní vázací prostředky 2. Obalový materiál Polyetylenové fólie, 2.1. Polyetylenové pytle, 2.2. Polyetylenové pěny, 2.3. Samolepicí pásky, 2.4. Papíry pro přepravní balení, 2.5. Dočasná ochrana výrobků proti korozi, 2.6. Výplňové a ochranné materiály, 2.7. Vysoušecí prostředky, 2.8. Ochranné a uzavírací prostředky, 2.9. Manipulační nálepky a informační nápisy 3. Přepravní obaly a obalová technika Dřevěné přepravní obaly, 3.1. Kartonové obaly, 3.2. Odvíječe na PE fólii, 3.3. Stojanový odvíječ obalových materiálů, 3.4. Svářečky pro obalové fólie, 3.5. Sponkovačky, 3.6. Ruční hořák s příslušenstvím, 3.7. Stroje na výrobu vzduchových polštářků, 3.8. Vázací automaty, 3.9. Balicí stroje do teplem smrštitelné fólie 4. Fixační prostředky a zařízení Vzduchové fixační podušky, 4.1. Příslušenství ke vzduchovým fixačním poduškám, 4.2. Prostředky určené k omezení kluzných posuvů, 4.3. Prostředky k ochraně zboží proti rázům a vibracím, 4.4. Pažení, 4.5. Prokladové materiály, 4.6. Prostředky k zajištění nákladu proti valivému pohybu, 4.7. Prostředky určené k ochraně nákladu proti klimatickým vlivům 5. Manipulační prostředky Palety, 5.2. Paletové nástavby, 5.3. Paletové boxy 6. Jeřábové vázací prostředky Jeřábové vázací prostředky ze syntetických vláken, 6.2. Lanové vázací prostředky 7. Doplňkový prodej Podlahové rošty z PVC AQUASTAR, 7.2. Kartonové kruhové bednění, 7.3. Ochranné prvky pro přepravu skleněných tabulí Útvar projektování a realizace přepravního balení a ložení Zařízení pro monitorování mechanického a klimatického namáhání po dobu přepravy Přepravní balení Přepravní ložení Zkušební laboratoř EXCOLO č Služby akreditované ČIA o.p.s. Všeobecné dodací podmínky Objednávky přijímáme písemně, telefonicky, faxem, em i osobně. Každou objednávku Vám potvrdíme na dohodnutý FAX, , telefonicky nebo poštou písemně. V potvrzení objednávky uvedeme ceny, předpokládaný termín dodání, způsob platby, způsob dopravy a jiné dohodnuté skutečnosti. Potvrzením Vaší objednávky považujeme obchodní kontrakt za uzavřený. V zásadě dopravujeme zboží do 24 hod. smluvním partnerem. Na dodané zboží poskytujeme záruku a záruční i pozáruční servis. Vyžádejte si aktuální ceník. 3

4 1. Vázací pásky a vázací technika 1.0. Polyesterové PES vázací pásky transystem Vyznačují se vysokou pevností a odolností proti namáhání vznikajícímu při přepravě. Měkkost pásek umožňuje velmi dobrou přizpůsobivost tvaru převazovaného materiálu, snadnou a bezpečnou obsluhu. Pásky nekorodují, mají minimální průtažnost a odolávají teplotám -40 C až +100 C. Jsou určeny ke svazování zboží do ložných jednotek a především pro přivazování, nebo uvazování nákladu v dopravních prostředcích a kontejnerech (předepisují je mezinárodní nakládací předpisy). spojení pásky se provádí pomocí samosvěrné spony odpad z použitých pásek je recyklovatelný pásky jsou pravidelně přezkušovány trhacími zkouškami pro použití na železnici mají vytištěný údaj dodavatele a pevnosti PES pásky transystem jsou vyráběny jako: - standardní (Scm) odolné klimatickým podmínkám - těžké (Tcm) vhodné pro vázání těžkých nákladů - vysokopevnostní (SCW) pro vázání velmi těžkých nákladů - kompozitní (Scc, Tcc) odolné vůči oděru - arimatex (At) částečně tkané pásky - do lisů na papír (PS) Obj. číslo Typ pásky * Šíře (mm) Pevnost (dan) ** Návin (m) PES Scm - standardní (i do vlhkého prostředí) Scm / Scm / Scml / Scm / PES Scm - standardní zesílená Scm / Scm / Scm / PES Tcm - pro těžké náklady Tcm / Tcm E / Tcm E / PES SCW pro velmi těžké náklady SCW E SCW E SCW E SCW E PES Scc - kompozitní standardní (odolná oděru) Sccl / Scc / Scc / PES Scc - kompozitní zesílená Scc / Scc / Scc E / PES Tcc - kompozitní těžká Tcc E / Tcc E / PES At - arimatex (částečně splétaná) At 9 280/ At / At / At / At / At E / At E PES P - pásky do lisů na papír PS P PS P PS * E - páska s vytištěným ůdajem dodavatele a pevnosti ** Pevnost v tahu / pevnost systémová 4

5 1. Vázací pásky a vázací technika Polyesterové PET svařovací pásky Polyesterové svařovací pásky jsou určeny pro svazování zboží do ložných jednotek nebo převazování přepravních obalů. Tuhost pásek zaručuje velmi dobrou stabilitu a tvar převazovaných ložných jednotek nebo přepravních obalů, velmi dobře proto nahrazují pásku ocelovou. Spojení pásek se provádí především tepelným svařováním nebo pomocí ocelových mačkacích spon. Samosvěrné spony je možno použít u pásek menších šířek a tlouštěk. Odpad z použitých pásek je recyklovatelný. Obj. číslo Typ pásky Šíře / Tloušťka (mm) Pevnost (dan) Návin (m) PET - polyesterové pásky svařovací PET 9x0,6 9x0, PET 12x0,5 12x0, PET 12x0,6 12x0, PET 12,5x0,5 12,5x0, PET 12,5x0,6 12,5x0, PET 12,5x0,7 12,5x0, PET 15,5x0,6 15,5x0, PET 15,5x0,7 15,5x0, PET 15,5x0,8 15,5x0, PET 15,5x0,9 15,5x0, PET 19x1,2 19x1, PET 19x1,27 19x1, Polypropylenové PP vázací pásky Polypropylenové pásky umožňují bezpečné a rychlé svázání zboží do ložných (paletových) jednotek, převazování kartonových nebo jiných přepravních obalů. Předností pásek je jejich malá hmotnost a velmi nízká cena. Nepoškozují vázaný předmět, odpad z použitých pásek je recyklovatelný. Pásky je možno spojovat pomocí samosvěrných nebo mačkacích spon, případně tepelným svařováním. Svařený spoj nahradí plombu. páska je vhodná do páskovacích poloautomatů a automatů na přání zákazníka lze vyrobit paletové množství v požadované barvě na přání zákazníka lze určité typy pásek vyrobit v paletovém množství s potiskem. Obj. číslo Typ pásky Šíře / Tloušťka (mm) Pevnost (dan) Návin (m) PP páska navinutá na dutince 200 / 190 mm PP / 0, PP / 0, PP / 0, PP /0, PP / 0, PP / 0, PP / 0, PP páska navinutá na dutince 406 / 160 mm PP /0, PP / 0, PP / 0, PP / 0, PP / 0, PP / 0, PP / 0, Ocelové vázací pásky Ocelové pásky jsou vhodné především pro svazování zboží do ložných jednotek. Tuhost a odolnost pásky proti mechanickému poškození (přeseknutí) zaručuje dobrou stabilitu ložné jednotky. Pásky mohou být vyráběny ve standardním, vysokopevnostním nebo antikorozním provedení. Spojení se provádí mačkací sponou nebo prostřihnutím pásek v místě spoje. Obj. číslo Šíře / Tloušťka (mm) Pevnost (dan) Délka pásky (m) / 1 kg Ocelová vázací páska / 0, , / 0, , / 0, , / 1, ,0 Ocelová vázací páska pozink /0, ,9 5

6 1. Vázací pásky a vázací technika B 1.3. Spony - samosvěrné ocelové a plastové Ocelové samosvěrné spony B umožňují následné dotažení jednotlivých úvazů v případě setřesení (seschnutí) zboží. Pro zvýšení pevnosti úvazu jsou používány spony s protiskluzovým povrchem řady BF. Plastové samosvěrné spony Ep mají obdobné užitné vlastnosti jako spony ocelové. Jsou však používány pro úvazy, které nevyžadují velké namáhání. S výhodou se dají použít tam, kde nevyhovují ocelové spony (přeprava skla). Lze je utáhnout i ručně bez použití páskovačky. Základní způsoby vázání samosvěrných spon: 1. Způsob vázání vhodný pro lehčí zboží BF 2. Způsob vázání vhodný pro těžké zásilky Ep XL PKO Obj. číslo Typ spony Šíře (mm) Vhodná pro pásku Balení (ks) Spony samosvěrné ocelové typu B B3 9 PES 30, PP B4 13 PES 40, PP 12, PP B5 16 PES 50, PP B6 19 PES 60, PP B8 25 PES B10 34 PES 105 (150 At) B12 39 PES Spoj samosvěrnou sponou Spony samosvěrné ocelové s protiskluzovou úpravou BF4 13 PES 40, PP 12, PP BF5 16 PES 50, PP BF6 19 PES 60, PP BF8 25 PES BF10 34 PES 105 (150 At) BF12 39 PES Spony samosvěrné plastové typu Ep Ep PP 10, Ep PP 15, Spony - mačkací ocelové Ocelové mačkací spony jsou používány ke svázání všech typů pásek včetně ocelových. Svázání pásky se provede zamáčknutím spony plochým, nebo prolamovaným spojem. Spoje mačkací sponou Spoj svařením pásky Spoj prostřižením Obj. číslo Typ spony Šíře (mm) Vhodná pro pásku Balení (ks) Spony ocelové mačkací XL 9 9 PP XL PP XL PP 15, PP HOF PES 40, PP HOF PES 50, PP 15, PP PKO PP 12, PET 12, PKO PP 16, PET 15, MHUD 16 (zásobník) 16 PP 16, PET 15, PF ocelovou standard F ocelovou standard 300 Spony - speciální řady ES Spony ES jsou určeny pro svazování PES pásek určených k zajištění velmi těžkých nákladů na dopravních prostředcích nebo v kontejnerech. Používají se zejména s páskou SCW. Obj. číslo Typ spony Šíře (mm) Vhodná pro pásku Balení (ks) Spony speciální ES ES SCW ES SCW, 200 SCW 80 ES 6

7 1. Vázací pásky a vázací technika 1.4. Páskovače k samosvěrným a speciálním sponám Páskovače typu H (21, 22, 23) se používají pro běžné napínání umělohmotných pásek s použitím samosvěrných spon řady B, BF, nebo Ep (při použití kleští typu H 35 také mačkacích spon řady XL a HOF) do šířky pásky 19 mm. H 21 je určen zejména pro páskování polypropylenovou páskou PP do šíře 16 mm a tloušťky 0,8 mm. Proti páskovači H 22 má pod přítlačným zařízením zubatou podložku zamezující prokluzu PP pásky. Proti páskovači H 23 má méně výkonné střižné zařízení. H 22 je určen zejména pro páskování standardní polyesterovou páskou PES do šíře 19 mm bez omezení tloušťky. Proti páskovači H 21 a H 23 má pod přítlačným zařízením hladkou podložku zamezující poškození textilní PES pásky. Tuto páskováčku lze použít jako univerzální pro všechny druhy pásek. H 23 je určen zejména pro páskování polypropylenovou páskou PP do šíře 19 mm a tloušťky do 0,9 mm, kompozitní polyesterovou páskou typu Scc do šíře 19 mm a polyesterovou svářecí páskou PET do šíře 19 mm a tloušťky do 0,9 mm. Proti páskovači H 22 má pod přítlačným zařízením zubatou podložku zamezující prokluzu pásky. Proti páskovači H 21 má výkonnější střižné zařízení. H 22 Round se používá pro páskování zaoblených a malých svazků. Jedná se o páskovač H 22 doplněný speciálním nástavcem který umožňuje páskování na zaobleném povrchu. H 22 H 22 Round Páskovače typu SNW (25, 40) Profi se používají pro napínání umělohmotných pásek s použitím samosvěrných spon řady B nebo BF do šířky 40 mm. Páskovače odolávají nadměrnému namáhání. SNW 25 Profi je určen pro PES pásky s vysokou pevností do šířky 25 mm SNW 40 Profi je určen pro PES pásky s vysokou pevností do šířky 40 mm Páskovač typu ERGO 50 je určen pro napínání PES pásek s vysokou pevností šířky 30 až 50 mm s použitím ocelových samosvěrných nebo speciálních spon. Páskovač není opatřen střižným zařízením. Pneumatický páskovač PNEUCORD je určen pro napínání umělohmotných pásek do šířky 32 mm s použitím samosvěrných spon. Předností páskovače je vysoká předepínací síla (až 600 dan) a rychlé dotažení úvazu. SNW 25 Profi SNW 40 Profi H 13 ERGO Páskování lze bez problémů provádět i ve svislé poloze. Dotahovač H13 je určen pro ruční dotahování umělohmotných pásek do šířě 13 mm. Je opatřen nožem na odříznutí pásky. PNEUCORD 7

8 1. Vázací pásky a vázací technika Ruční páskovače na mačkací spony Kombinovaný dvoupákový páskovač typu H 42 je určen pro napnutí umělohmotné pásky a následné zamáčknutí ocelové mačkací spony. H 42/13 pro sponu šířky 13 mm a délky 28 mm H 42/16 pro sponu šířky 16 mm a délky 28 mm H 42 H 35 KOMBI Combi CoMag 1) Přední konec pásky připevněte pod spodní část svorky(1) a sevřete ho za pomocí páky (2). Protáhněte pásku pod vačkou (3), pod nožem (4) a potom jí provlékněte navijákem (5). 2) Natáhněte pomocí páky (7) pásku do požadovaného napětí. Umístěte sponu (S) nad obě pásky, pohněte pákami (8) dolů na sponu, ale držte je obě u sebe, automaticky bude odstřižený zbytek pásky. 3) Uchopte obě páky (8) a silou je oddělte od sebe ke zmačknutí spony. Dejte páky (8) opět k sobě a zvedněte je kvůli uvolnění pásky a nakonec zvedněte i páčku (2) k uvolnění celého přístroje. Mačkací kleště typu H 35 jsou určeny pro zamáčknutí ocelové mačkací spony. Napnutí pásky se provádí pomocí páskovačů řady H (21, 22, 23). Kombinovaný jednopákový páskovač typu KOMBI je určen pro napnutí umělohmotné pásky a současné zamáčknutí ocelové mačkací spony PKO (plochý spoj). KOMBI 13 - pro spony do šířky 13 mm KOMBI 16 - pro spony do šířky 16 mm Kombinovaný dvoupákový páskovač Combi je určen pro napnutí a spojení umělohmotné pásky (PET, PES a PP) šířky 10, 13 a 16 mm. Spojení se provádí pomocí mačkacích spon. Předností je dvojnásobná dotahovací rychlost (dotahuje v obou směrech pohybu páky). Obdobou je páskovač CoMag, který je doplněn zásobníkem spon. vyšší komfort a rychlost páskování Ruční páskovače na ocelovou pásku Páskovače typu BO jsou určeny pro napínání ocelové pásky šířky 13 až 20 mm a tloušťky 0,4 až 0,63 mm. Spoj je proveden průstřihem pásek bez použití spon. BO 51 je standardní typ, hmotnost 4,25 kg BO 6 je určen pro těžké provozy, hmotnost 3,6 kg BO-7 SWING je určen pro páskování ocelovou páskou šíře mm, tloušťky 0,4 0,8 mm. Páskovač se vyznačuje unikátním systémem postupného prostřihu, což významně snižuje námahu obsluhy. Hmotnost 3,7 kg Manual ST je určen pro vázání běžnou ocelovou páskou šířky 13, 16, 19 mm a tloušťky 0,38 až 0,6 mm. Odolává většímu namáhání. Spoj je proveden průstřihem pásek bez použití spon. Hmotnost 4,1 kg BO 51 BO 6 BO-7 SWING Manual ST 8

9 1. Vázací pásky a vázací technika Ruční vázací aparáty na umělohmotnou pásku Tyto aparáty jsou použitelné ve všech průmyslových odvětvích, zejména s větším provozem a hodí se speciálně pro spojování lehkých i těžkých polypropylenových PP a polyesterových PET pásek. Jejich využití je tam, kde jsou vysoké nároky na kvalitu vázání a dosažení vysoké pevnosti. Aparáty s akumulátorovým provozem jsou použitelné kdekoliv. Spojení pásky je dosaženo vibračním svárem s průměrnou pevností 75 %, v závislosti na kvalitě pásky. Technické parametry jednotlivých aparátů jsou uvedeny v tabulce. STB 60 cenově výhodný aparát s kombinací ručního utahování a elektrického svařování. STB 61 (63, 65) utahování i svařování elektricky (akumulátor), rozdíly mezi jednotlivými typy aparátů jsou v utahovací síle a vhodnosti použití pro určitou šířku a tloušťku pásky - viz tabulka. P 300 pouze tento aparát je konstruován na připojení k elektrické síti 230 V. P 324 (325) nová generace ručních akumulátorových aparátů, ergonomicky tvarované rukojetě, umístění tlačítek a relativně malá hmotnost zaručují uživateli jednoduchou obsluhu. Rozdíly mezi jednotlivými typy aparátů jsou v utahovací síle a vhodnosti použití na určitou šířku a tloušťku pásky - viz tabulka. P 355 (356) pneumatické aparáty, které jsou vhodné v provozech s možností připojené na tlakový vzduch. Vzhledem k hmotnosti je vhodné zavěšení na pružinový závěs. Tlak vzduchu 5,5 bar. P 350 mohutný výkonný aparát až do šíře PET pásky 32 mm. Provedení jako automat nebo poloautomat. Obj. číslo Typ Hm. (kg) Typ a šíře / tloušťka pásky v (mm) Utahovací síla (N) Ruční akumulátorové vázací přístroje pro umělohmotné pásky STB 60 4 PP 9-19/0,5-1,0 PET 9-19/0,5-1, ručně STB 61 3,5 PP 9-13/0,5-0,8 PET 9-11/0,5-0, elektr STB 63 3,9 PP 12-16/0,6-1,0 PET 12-16/0,5-1, elektr STB 65 4,2 PP 19/0,8-1,0 PET 15-19/0,8-1, elektr. Ruční eletrické (síť) vázací přístroje pro umělohmotné pásky P 300 4,4 PP + PET 10-16/0,4-0, elektr. Ruční akumulátorové vázací přístroje pro umělohmotné pásky nové generace P 324 4,1 PP + PET 10-16/0,4-1, elektr P 325 4,4 PP + PET 16-19/0,4-1, elektr. Ruční pneumatické vázací přístroje pro umělohmotné pásky P PP + PET 10-16/0,4-1, pneu P 356 5,8 PET 16-19/0,4-1, pneu P ,5 PP + PET 12,7-32,0/0,5-1, pneu. Nabíječky a akumulátory k ručním vázacím aparátům Aparáty STB součástí dodávky je 1 ks nabíječky na 230 V a 1 ks akumulátoru. Doba nabíjení cca 60 min, životnost akumulátorů až cyklů nabití. Akumulátor 12 V/ 2,4 Ah, pouze u aparátu STB 65 jsou součástí dodávky 2 ks akumulátoru 14,4 V / 2,4 Ah. Aparáty P324 (325) součástí dodávky je 1 ks nabíječky a 1 ks akumulátoru 14,4 V / 2,4 Ah. Pro tyto nové aparáty lze zvolit nabíječku Standard, Turbo nebo Mobilní nabíječku. STB 60 STB 61 (63, 65) P 300 Spoj svařením PET pásky Spoj svařením PP pásky nabíječka P 324 (325) P 324 P 355 9

10 1. Vázací pásky a vázací technika BO-7PN SWING Pneumon ST Páskování umělohmotnou páskou A3H Ruční poloautomatické vázací aparáty na ocelovou pásku Aparát BO-7PN SWING připravujeme a již brzy jej budeme moci nabídnout našim zákazníkům. Pneumatický páskovač řady Pneumon ST slouží pro vázání běžnou ocelovou páskou šíře 13, 16, a 20 mm a tloušťky 0,38 až 0,60 mm. Oproti ostatním pneumatickým páskovačům má velmi malou hmotnost (5,1 kg), usnadňující manipulaci s přístrojem při páskování. Plně pneumatický přístroj A3H slouží k racionálnímu vázání standardní ocelovou páskou šíře 9,5 až 20 mm, tloušťky 0,38 až 0,6 mm. Lze použít v horizontální i vertikální poloze. Při hmotnosti 8,5 kg se snadné manipulace docílí zavěšením na pružinový závěs. Pro snadnější manipulaci s aparáty slouží pružinový závěs vyvažovač (balancer). Spoj prostřižením pružinový závěs 10

11 1. Vázací pásky a vázací technika Vázací automaty a poloautomaty TP 201 Vázací poloautomat na PP a PET pásku má velmi jednoduchou obsluhu a je vhodný především pro převazování kartonových obalů a svazování zboží do ložných jednotek. Při páskování se balené zboží pouze obepne vázací páskou, vše ostatní tj. napnutí pásky, její svaření a ustřižení provede stroj sám. Síla napnutí pásky a délka vysunutí pásky jsou nastavitelné. Nerezová pracovní deska. Šířka pásky 6-16,5 mm Max. předepínací síla do 450 N Rychlost vázání 15 úvazů / min. Rozměry stroje (I š v) mm Hmotnost stroje 100 kg Vnitřní průměr cívky 200 mm Elektrické napájení 230 V, 50 / 60 Hz TP 202 L Snížená verze vázacího poloautomatu TP 201 (hmotnost 80 kg). TP 501 Modernizovaná verze vázacího poloautomatu TP 201. Robustní design, měnitelná výška pracovního stolu. Elektronická kontrola předpětí pásky, nový typ motoru a topného tělesa zaručuje úsporu elektrické energie. Šířka pásky 5-13 mm Rozměry stroje (I š v) mm Hmotnost stroje 76 kg TP 502 Odlehčená verze vázacího poloautomatu TP 501 (hmotnost 70 kg). TP 6000 Vázací automat na PET a PP pásku je vhodný pro vázání kartonových krabic, případně ostatního zboží obdobného charakteru svazovaného do ložných (přepravních) jednotek. Po stisknutí tlačítka je vázací páska automaticky zavedena kolem balíku, napnuta, svařena a ustřižena. Vázací stroj je mobilní. Šířka pásky 9, 12 a 15,5 mm Max. předepínací síla do 450 N Velikost vázacího rámu šířka 650, 850*, a mm výška 400, 600*, 800, 1000, mm Hmotnost stroje 220 kg Rychlost vázání 27 úvazů / min. Elektrické napájení 230 V, 50 / 60 Hz * standardně dodávaný rozměr TP 601D Modernizovaná verze vázacího automatu TP 6000 (hmotnost 220 kg). TP 701 Vázací automat na PET a PP pásku malého rozměru s velkým výkonem Šířka pásky 5, 6, 8 a 9 mm Tloušťka pásky 0,35-0,50 mm Rychlost vázání 50 úvazů / min. Rozměry stroje (I š v) mm Hmotnost stroje 150 kg Vnitřní průměr cívky 200 mm Elektrické napájení 230 V, 50 / 60 Hz TP 601MV Magic je vázací poloautomat pro PP nebo PET pásku určený pro vertikální páskování palet s výškou balení 560 mm a vyšší. Extra tuhá a stabilní konstrukce. Jednoduchá, bezpečná a přátelská obsluha. Nastavení napínání pásky od velmi malého až po velmi vysoké. Vysoká pevnost spoje. Zasunovatelný podavač pásky. Šířka pásky: 9 mm, 12 mm, 15,5 mm Tloušťka PP pásky 0,65 mm 0,90 mm Tloušťka PET pásky 0,55 mm 0,75 mm Rozměry stroje (l x š x v) 1017 x 550 x 960 mm Maximální délka podavače pásky mm Hmotnost stroje 175 kg Vnitřní průměr cívky 406 mm Elektrické napájení 230 V, 50/60 Hz cenově velmi výhodný TP 201 TP 202L TP 501 TP 6000 TP 601D TP 601MV Magic 11

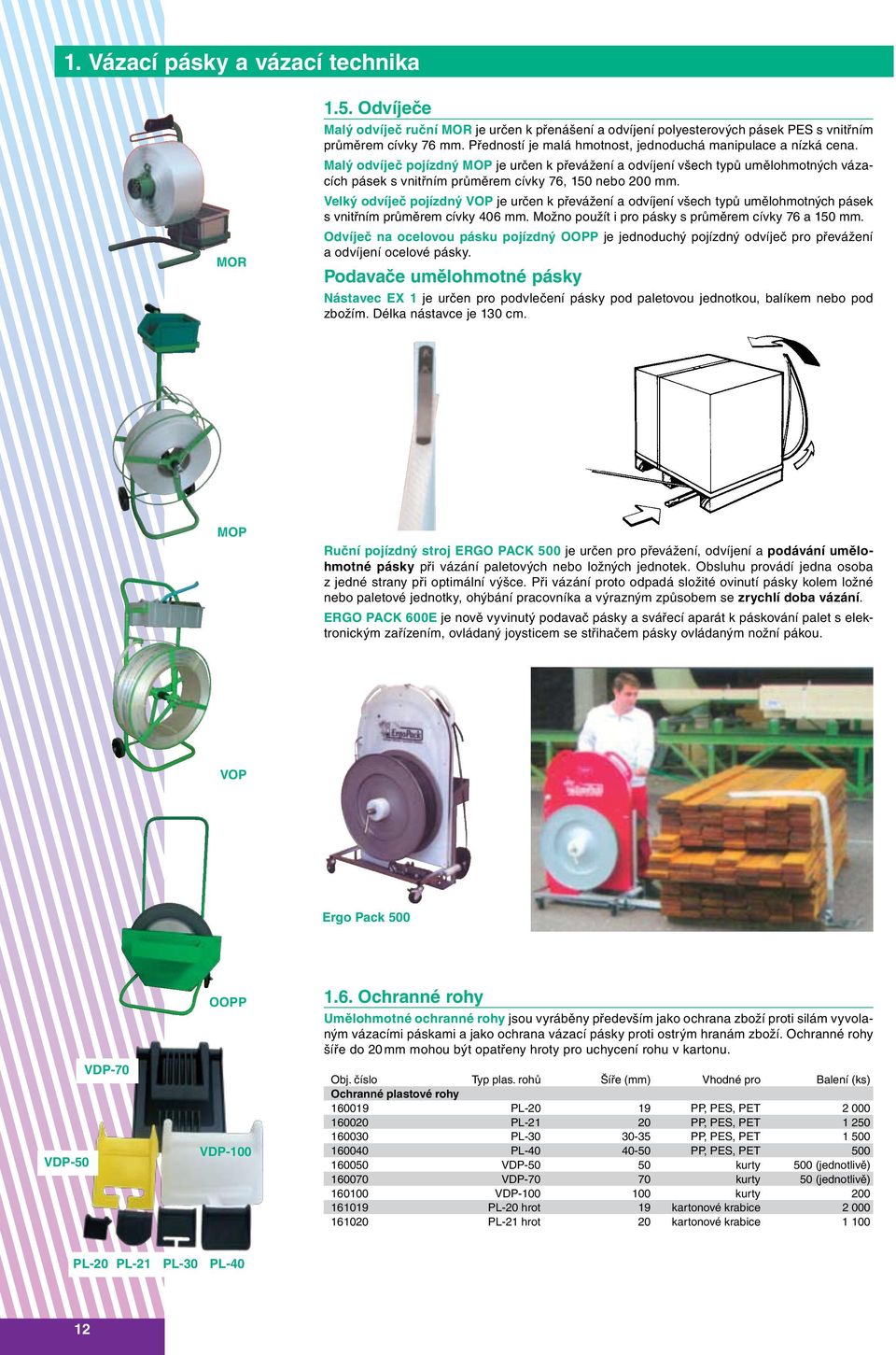

12 1. Vázací pásky a vázací technika MOR 1.5. Odvíječe Malý odvíječ ruční MOR je určen k přenášení a odvíjení polyesterových pásek PES s vnitřním průměrem cívky 76 mm. Předností je malá hmotnost, jednoduchá manipulace a nízká cena. Malý odvíječ pojízdný MOP je určen k převážení a odvíjení všech typů umělohmotných vázacích pásek s vnitřním průměrem cívky 76, 150 nebo 200 mm. Velký odvíječ pojízdný VOP je určen k převážení a odvíjení všech typů umělohmotných pásek s vnitřním průměrem cívky 406 mm. Možno použít i pro pásky s průměrem cívky 76 a 150 mm. Odvíječ na ocelovou pásku pojízdný OOPP je jednoduchý pojízdný odvíječ pro převážení a odvíjení ocelové pásky. Podavače umělohmotné pásky Nástavec EX 1 je určen pro podvlečení pásky pod paletovou jednotkou, balíkem nebo pod zbožím. Délka nástavce je 130 cm. MOP Ruční pojízdný stroj ERGO PACK 500 je určen pro převážení, odvíjení a podávání umělohmotné pásky při vázání paletových nebo ložných jednotek. Obsluhu provádí jedna osoba z jedné strany při optimální výšce. Při vázání proto odpadá složité ovinutí pásky kolem ložné nebo paletové jednotky, ohýbání pracovníka a výrazným způsobem se zrychlí doba vázání. ERGO PACK 600E je nově vyvinutý podavač pásky a svářecí aparát k páskování palet s elektronickým zařízením, ovládaný joysticem se střihačem pásky ovládaným nožní pákou. VOP Ergo Pack 500 VDP-50 VDP-70 OOPP VDP Ochranné rohy Umělohmotné ochranné rohy jsou vyráběny především jako ochrana zboží proti silám vyvolaným vázacími páskami a jako ochrana vázací pásky proti ostrým hranám zboží. Ochranné rohy šíře do 20 mm mohou být opatřeny hroty pro uchycení rohu v kartonu. Obj. číslo Typ plas. rohů Šíře (mm) Vhodné pro Balení (ks) Ochranné plastové rohy PL PP, PES, PET PL PP, PES, PET PL PP, PES, PET PL PP, PES, PET VDP kurty 500 (jednotlivě) VDP kurty 50 (jednotlivě) VDP kurty PL-20 hrot 19 kartonové krabice PL-21 hrot 20 kartonové krabice PL-20 PL-21 PL-30 PL-40 12

13 1. Vázací pásky a vázací technika Lepenkové ochranné rohy jsou vyráběny lepením a lisováním několika vrstev silné lepenky ve tvaru rovnostranného úhelníku, ve tvaru L nebo U v různých délkách dle přání zákazníka. Mohou být opatřeny samolepicí vrstvou nebo reklamním potiskem. Posilují stohování a stabilitu zásilek. Speciálně upravené rohy mohou být používány pro ochranu vnějších nebo vnitřních stran rolí nebo potrubí. Lepenkové ochranné rohy s polyesterovou vrstvou mají zvýšenou odolnost proti mechanickému namáhání. Lepenkové ochranné rohy s ALU vrstvou maji vysokou odolnost proti mechanickému namáhání a velmi dobře odolávají povětrnostním vlivům. š v / Tloušťka 2 mm 3 mm 4 mm 5 mm 6 mm Lepenkové ochranné rohy Obj.č š v / Tloušťka 2 mm 3 mm 4 mm 5 mm 6 mm Lepenkové ochranné rohy s vrstvou ALU Ochranné rohy pod upínací pásy (kurty) Dodáváme umělohmotné ochranné rohy typ VDP 50, VDP 70, VDP 100 a kovové ochranné rohy typ VDO 50. VDP 70 se používají zejména pro zajištění rolí papíru. Speciální zaoblené rohy typ Steparosi Plus slouží pro zajištění ostatních válcových předmětů. Ochranné prvky pro přepravu skleněných tabulí Ochranné růžky ideální ochrana skleněných tabulí, zrcadel, stolních desek, dveří, rámů, tabulí apod. Vyrábí se z polyetylénu v různých velikostech viz tabulka. Ochranné hrany se hodí pro balení oválných nebo kruhových zrcadel, stolních desek apod. Dodáváme ve velikostech 3-4, 5-6, 7-8, 9-10, a mm viz obrázek. Ochranné rohy MAX jsou opatřeny posilujícími žebry. Třístranné ochranné rohy jsou opatřeny lepící páskou. Výborná ochrana rohů nábytku. Obj. číslo Šířka (mm) Balení (ks) Hmotnost balení (kg) Ochranné plastové rohy na tabulové sklo , , , , , , , , , , , , , , , , x ochranné růžky MAX VDO 50 VDP 70 ochranné hrany Třístranný 13

14 1. Vázací pásky a vázací technika Upínací pásy Slouží pro přivázání nebo uvázání nákladu v dopravních prostředcích a kontejnerech nebo svázání zboží do ložných jednotek. Upínací pásy jsou vyráběny vždy jako jednodílné (opásací) nebo dvoudílné s různými technickými parametry tj. délkou, pevností pásu v tahu, systémovou pevností a případně předepínací silou. 1) 3) 2) 4) 2 Dodáváme: 1) Upínací pásy opásací šířky 25 mm se samosvěrnou sponou a s pevností v tahu do 400 dan. Používají se zejména pro svazkování. 2) Dvoudílné a opásací upínací pásy šířky 25 a 35 mm s napínacím zařízením (ráčnou) a s pevností v tahu do dan. 3) Dvoudílné a opásací upínací pásy šířky 50 a 75 mm s napínacím zařízením (ráčnou) a s pevností v tahu od do dan. 4) Speciální dvoudílné upínací pásy šířky 50 a 75 mm s napínacím zařízením (ráčnou) se zvýšenou předepínací silou a s pevností v tahu do dan. 5) Dvoudílné upínací pásy šířky 50 mm s napínacím zařízením (ráčnou) se zvýšenou předepínací silou a s pevností v tahu do dan. Pásy jsou opatřeny měřením předepínací síly a splňují nové požadavky nakládacích předpisů a norem Evropských zemí pro správné přivázání nákladu. 6) Speciální upínací pásy do ukotvovacích lišt a pro uchycení kol vozidel. 3 tříbodové uchycení vozidla 6 Opěrná stěna z PE pásů je určena pro zajištění nákladu ve skříních silničních nákladních vozidel a v kontejnerech. Jako spojovací prvky (VE) mohou být použity hrotové a ploché háky nebo prvky do ukotvovacích lišt. Napínání sítě se provádí pomocí předepínacích prvků (SE), samosvěrné spony nebo ráčny. Předepínací prvky (SE) SE 1 SE 2 Spojovací prvky (VE) VE 1 VE 2 VE 3 VE

15 1. Vázací pásky a vázací technika Upínací pásy opásací Obj.číslo Typ pásu Pevnost (dan) Upínací pásy opásací šíře 25mm s přeskou Pás s přezkou 4m Pás s přezkou 5m Pás s přezkou 6m Pás s přezkou 8m Pás s přezkou 5m 400 Upínací pásy opásací šíře 25mm s ráčnou Pás s ráčnou 4m Pás s ráčnou 5m Pás s ráčnou 6m Pás s ráčnou 8m Pás s ráčnou 5m Pás s ráčnou 6m Pás s ráčnou 7m Upínací pásy opásací šíře 35mm s ráčnou Pás s ráčnou 4m Pás s ráčnou 5m Pás s ráčnou 6m Pás s ráčnou 8m Upínací pásy opásací šíře 50mm s ráčnou Pás s ráčnou 8m Pás s ráčnou 10m Pás s ráčnou 8m Pás s ráčnou 10m Pás s ráčnou 8m Pás s ráčnou 10m Pás s ráčnou 12m Upínací pásy speciální Pásy s koncovkami do ukotvovacích kolejnic Pás západková spona Pás kruhová západka Pásy pro převoz aut - tříbodové uchycení Pás tříbodový 3m Pásy k upevnění řeziva na železničním voze Pás karabina+přezka Upínací pásy dvoudílné Obj.číslo Typ pásu Pevnost (dan) Upínací pásy dvojdílné šíře 25mm s hrot. háky Pás hrot. hak 4m Pás hrot. hák 5m Pás hrot. hák 6m Pás hrot.hák 4m Pás hrot.hák 5m Pás hrot.hák 6m Pás hrot.hák 8m Upínací pásy dvojdílné šíře 35mm s hrot. háky Pás hrot.hák 4m Pás hrot.hák 5m Pás hrot.hák 6m Pás hrot.hák 8m Upínací pásy dvojdílné šíře 50mm s hrot. háky Pás hrot.hák 8m Pás hrot.hák12m Pás hrot.hák 6m Pás hrot.hák 8m Pás hrot.hák10m Pás hrot.hák12m Pás hrot.hák 6m Pás hrot.hák 8m Pás hrot.hák10m Pás hrot.hák12m Volný konec m Pevný konec ,5m Ráčna dlouhá samostatná Upínací pásy dvojdílné šíře 75mm těžké Pás hrot.hák x m Pás triangl hák x m Pás triangl hák x m Speciální pásy s měřením předepínací síly ERGO ABS u 8m ERGO ABS b 8m Vysvětlení značení: značení xxyy-zz příklad Pás příklad Pás xx - pevnost ve stovkách dan 40 - pevnost 4000 dan 5 - pevnost 500 dan yy - šíře pásu v mm 50 - šíře pásu 50 mm 25 - šíře pásu 25 mm zz - typ spojovacího prvku 73 - hrotový hák 01 - jednodílný opásací Na přání zákazníka mohou být dvoudílné pásy opatřeny různými spojovacími prvky: hrotový hák rámový hák karabina na trianglu mačkací spona těžký plochý hák lehký plochý hák karabina natočená karabina plochá oko - triangl 1.8. Ostatní vázací prostředky Upínací řetězy Jsou určeny pro uvázání, případně přivázání velmi těžkých nákladů, vozidel a pojízdných strojů na kolech nebo s pásovým pojezdem na dopravních prostředcích. Jsou opatřeny napínacím zařízením. Technické motouzy Motouzy jsou vyráběny z PP granulátu nebo mohou být lněné. Jsou určeny pro běžná vázání zboží v průmyslové nebo zemědělské výrobě a obchodu. Jsou dodávány v cívkách nebo klubkách. 15

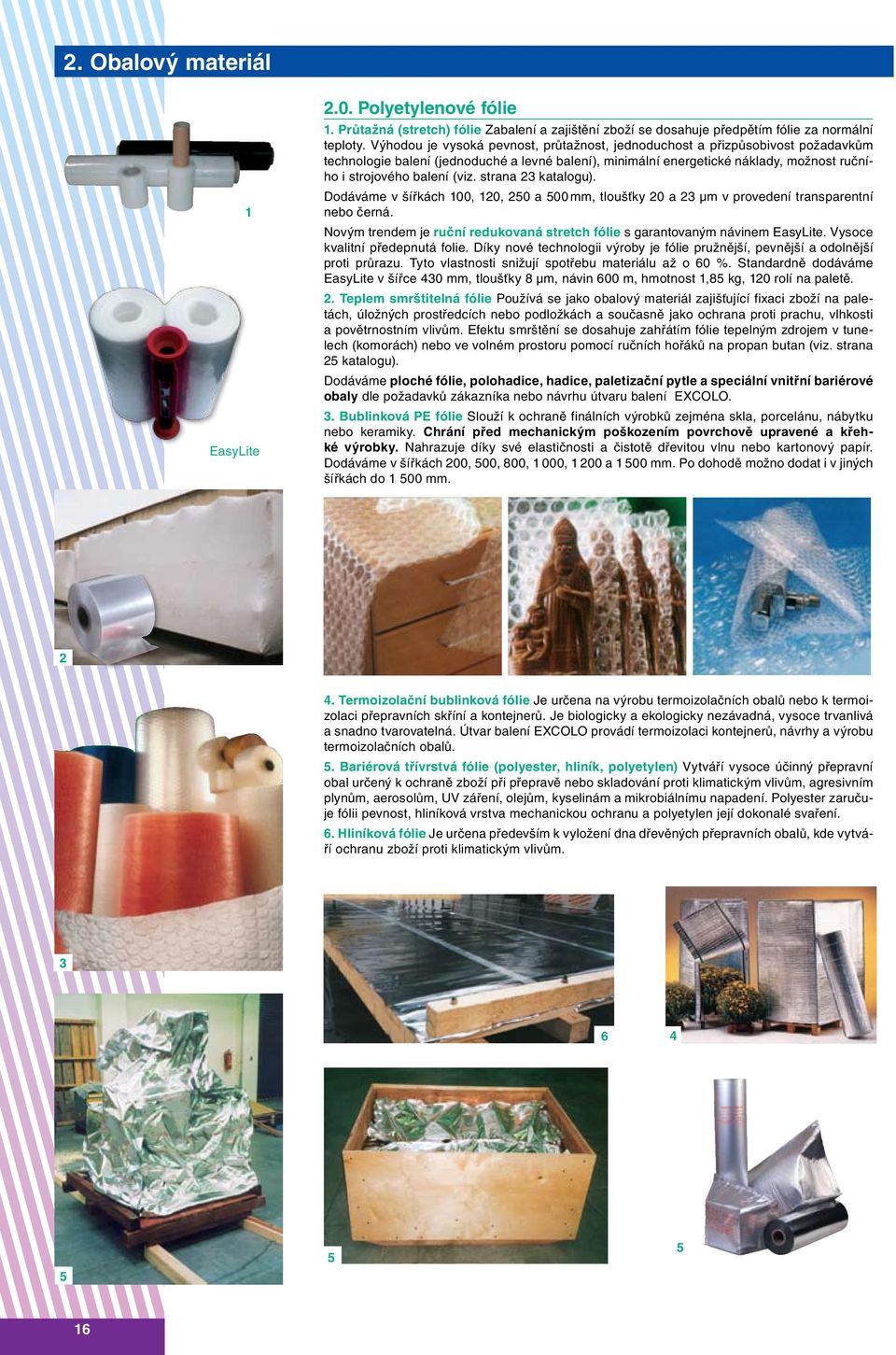

16 2. Obalový materiál 1 EasyLite 2.0. Polyetylenové fólie 1. Průtažná (stretch) fólie Zabalení a zajištění zboží se dosahuje předpětím fólie za normální teploty. Výhodou je vysoká pevnost, průtažnost, jednoduchost a přizpůsobivost požadavkům technologie balení (jednoduché a levné balení), minimální energetické náklady, možnost ručního i strojového balení (viz. strana 23 katalogu). Dodáváme v šířkách 100, 120, 250 a 500 mm, tloušťky 20 a 23 µm v provedení transparentní nebo černá. Novým trendem je ruční redukovaná stretch fólie s garantovaným návinem EasyLite. Vysoce kvalitní předepnutá folie. Díky nové technologii výroby je fólie pružnější, pevnější a odolnější proti průrazu. Tyto vlastnosti snižují spotřebu materiálu až o 60 %. Standardně dodáváme EasyLite v šířce 430 mm, tloušťky 8 µm, návin 600 m, hmotnost 1,85 kg, 120 rolí na paletě. 2. Teplem smrštitelná fólie Používá se jako obalový materiál zajišťující fixaci zboží na paletách, úložných prostředcích nebo podložkách a současně jako ochrana proti prachu, vlhkosti a povětrnostním vlivům. Efektu smrštění se dosahuje zahřátím fólie tepelným zdrojem v tunelech (komorách) nebo ve volném prostoru pomocí ručních hořáků na propan butan (viz. strana 25 katalogu). Dodáváme ploché fólie, polohadice, hadice, paletizační pytle a speciální vnitřní bariérové obaly dle požadavků zákazníka nebo návrhu útvaru balení EXCOLO. 3. Bublinková PE fólie Slouží k ochraně finálních výrobků zejména skla, porcelánu, nábytku nebo keramiky. Chrání před mechanickým poškozením povrchově upravené a křehké výrobky. Nahrazuje díky své elastičnosti a čistotě dřevitou vlnu nebo kartonový papír. Dodáváme v šířkách 200, 500, 800, 1 000, a mm. Po dohodě možno dodat i v jiných šířkách do mm Termoizolační bublinková fólie Je určena na výrobu termoizolačních obalů nebo k termoizolaci přepravních skříní a kontejnerů. Je biologicky a ekologicky nezávadná, vysoce trvanlivá a snadno tvarovatelná. Útvar balení EXCOLO provádí termoizolaci kontejnerů, návrhy a výrobu termoizolačních obalů. 5. Bariérová třívrstvá fólie (polyester, hliník, polyetylen) Vytváří vysoce účinný přepravní obal určený k ochraně zboží při přepravě nebo skladování proti klimatickým vlivům, agresivním plynům, aerosolům, UV záření, olejům, kyselinám a mikrobiálnímu napadení. Polyester zaručuje fólii pevnost, hliníková vrstva mechanickou ochranu a polyetylen její dokonalé svaření. 6. Hliníková fólie Je určena především k vyložení dna dřevěných přepravních obalů, kde vytváří ochranu zboží proti klimatickým vlivům

17 2. Obalový materiál 2.1. Polyetylenové pytle Standardní pytle Praktické obaly s malou hmotností, snadnou manipulací a nízkou cenou. Dodáváme standardní pytle, sáčky včetně sáčků se zipem a paletizační pytle. Šířka (mm) Délka (mm) Tloušťka (mm) Pozn ,09 plochý ,18 plochý ,15 plochý ,18 plochý ,12 plochý ,05; 0,1; 0,2 plochý ,04 rolo 25 ks Sáčky se zipem dodáváme v rozměrech 60 x 80, 70 x 100, 80 x 120, 100 x 150, 120 x 170, 150 x 220 mm. Paletizační pytle dodáváme v rozměrech x430x1300 mm 150 µm, x430x µm, 930+2x430x µm nebo rozměr na přání zákazníka. Polyetylenové obálky chrání přepravní doklady a ostatní dokumenty doprovázející zásilku proti poškození, vlhkosti a neoprávněnému nahlédnutí. Zadní stěna obálky je opatřena velmi účinnou samolepicí vrstvou, obálky jsou odolné proti přetržení, 100 % recyklovatelné. Jednoduchá a rychlá manipulace. Provedení bez potisku nebo s nápisem LIEFERSCHEIN - RECHNUNG. Obj. č. bez potisku Obj. č. s potiskem Formát Rozměr (mm) Balení (ks) A6 165 x DL 228 x A5 228 x A4 315 x Polyetylenové pěny COMPOFoam je polyetylenová pěna s nízkou hustotou, určená k ideální ochraně vašich výrobků pro přepravní balení i pro fixaci v přepravních obalech. Je lehká, pružná, snadno přizpůsobitelná tvarům výrobků, chemicky neutrální, odolná proti vlhkosti a snadno recyklovatelná. Může se lepit, vrtat, řezat i obrábět. Tloušťka (mm) Šířka role (mm) Návin v roli (bm) mm mm mm standardní návin maximální návin 0.5 X X X X X X X X X X X X X X X Kromě standardních šířek rolí (1 000, a mm) dodáváme i nestandardní tj. libovolné šířky rolí s perforovanou (libovolnou) délkou listu. Ochranné pěnové prvky jsou určeny pro ochranu vnitřních přepravních obalů proti ostrým rohům a hranám zboží nebo k ochraně vlastního zboží. Dodáváme dle požadavků zákazníka nebo návrhu útvaru balení EXCOLO. Na přání zákazníků navrhujeme a dodáváme speciální ochranné prvky s polyetylénové pěny nebo jiných vhodných (např. antistatických) materiálů určených na ochranu výrobků v přepravích obalech při skladování, manipulaci a přepravě. Ochranné rohy NOMAPACK - polyetylenové ochranné rohové prvky dodáváme v níže naznačených tvarech. N1 N2 N3 N4 N5 N6 17

18 2. Obalový materiál 2.3. Samolepicí pásky PP standardní páska je určena pro ruční nebo strojní uzavírání lehkých a středně těžkých kartonových krabic. Základní provedení hnědá a transparentní, na objednávku možno dodat jiné barvy, nebo pásky s potiskem. Skladem máme pásku k označení nebezpečných míst se žlutočernými šikmými pruhy levou i pravou. PP páska s vysokou odolností je vyrobena z orientovaného polypropylenu s přírodním latexem. Velmi vysoká odolnost ve střihu, hladké a nehlučné odvíjení. Filamentová PP páska je zesílena křížovými nebo podélnými sklolaminátovými vlákny a kvalitním lepidlem ze syntetického kaučuku. Slouží pro svazkování zboží do ložných jednotek a svázání zboží s paletou. Maskovací páska je vyrobena z plochého krepového papíru. Vhodná pro běžné použití především pro maskování, fixaci a uzavírání lehkých kartonových krabic. Alu páska je vhodná pro vzduchotěsné a vodotěsné spojování obalových materiálů s hliníkovou vrstvou, např. termoizolační bublinkovou fólii. Páska má vysokou odolnost proti oděru a přetržení. Bezpečnostní páska zajistí, že na první pohled vy i vaši partneři v logistice uvidíte, že byla zásilka otevřena. Tím se vytvoří důvěra v celém logistickém řetězci. uzavřený karton pokus o otevření důkaz o porušení Akrylátové lepidlo je dispersní lepidlo vhodné pro přepravní balení např. lepení informačních nálepek, slepování spojů atd. Odvíječe ulehčují a zefektivňují práci s PP lepicími páskami. Jednoduchá konstrukce a malá hmotnost umožňuje snadnou výměnu kotouče pásky. Dodáváme pro pásky šíře 50 mm a pásky šíře 75 mm. Maskovací páska 18

19 2. Obalový materiál 2.4. Papíry pro přepravní balení Standardní balicí papíry bez potisku a s potiskem v gramážích od 20 do 90 g/m 2 v rolích nebo arších. Balicí papír s nánosem plastu (PE vrstvou). Papír zvyšuje odolnost balených výrobků proti vnikání vody a vodních par. Je vhodný pro balení strojírenských a potravinářských výrobků. Dodáváme pytlový papír v základní gramáži 70g/m g PE a bělený sulfát v základní gramáži 50g/m g PE. Při větších odběrech je možno gramáž upravit dle přání zákazníka. Balicí papír s nánosem PE plastu dodáváme také v kotoučích (kotoučcích) v libovolných šířkách a návinech. Balicí papír s nánosem parafinovaného gače (vosku). Papír je opatřen jednostrannou vrstvou parafinovaného gače (nepromastitelný) a používá se zpravidla pro balení kovových předmětů, při jejich skladování a přepravě. Poskytuje ochranu proti korozi, poškození konzervačních povlaků a proti pronikání prachu a nečistot během skladování a přepravy. Výrobek není určen pro přímý styk s potravinami. Dodáváme v rolích o šířce 108 cm, hmotnosti role 75 kg a plošné hmotnosti 85 g/m 2. Vlnitá lepenka dvouvrstvá je cenově výhodný obalový materiál určený k ochraně povrchů, hran a rohů přepravovaného zboží. Může být také použita jako výplňový materiál v přepravních obalech. Dodáváme v rolích o šířce mm, mm, mm, mm, 800 mm, 500 mm a 200 mm. Návin v roli 110 m. Při větších odběrech mohou být dodávány i jiné libovolné šířky Dočasná ochrana výrobků proti korozi Papíry s inhibitory koroze jsou ideálním prostředkem pro dočasnou ochranu kovových výrobků proti korozi jak při skladování tak při přepravě. Dodáváme jako archy, role, pásy, sáčky, pytle nebo vložky do beden v provedení hladký, krepovaný, voskovaný, nepropustný pro vodu, nepropustný pro vodní páry, vrstvený PE, svařovatelný teplem, s mřížkou, nesnadno hořlavý a nepromastitelný. Antikorozní PE fólie kromě vlastností typických pro PE fólii obsahuje ochranné antikorozní látky, které stálým odpařováním vytvářejí neviditelný ochranný obal na povrchu kovových výrobků a spolehlivě je tak chrání proti korozi. Obal je průhledný. Použitím fólie odpadají problémy spojené s klasickým odstraňováním konzervačních prostředků. Dodáváme fólii s jednostrannou nebo oboustrannou účinností, průtažnou a s bublinkou. Antikorozní kapalné prostředky vytváří na kovových plochách účinný ochranný film, který zabraňuje přístupu kyslíku a vody ke kovovému povrchu a tím chrání výrobek proti korozi. Nanáší se nástřikem nebo nátěrem. Dodáváme klasické antikorozní prostředky z rafinátů minerálních olejů a petrolejových destilátů nebo speciální prostředky na bázi vodných a alkoholických roztoků splňující nejpřísnější ekologické požadavky včetně pomůcek pro nástřik (vysoce výkonné stříkací pistole). 19

20 2. Obalový materiál 2.6. Výplňové a ochranné materiály Výplňový materiál Flo-pak polystyrenová tělíska, máme skladem v pytlích o objemu 500 litrů v potřebném množství. Vzduchové polštářky vyrobené na strojích CELLO-EZ II nebo Airpad AP 502 viz strana 26. Při menší spotřebě jsme schopni tento materiál pro vás vyrobit v následujících rozměrech: 200 x 130 mm, 200 x 200 mm, 400 x 80 mm nebo formát 160 x 80 mm čtyři v řadě. Balení do polyuretanové pěny. Způsob balení výrobků za pomoci samovypěňovací polyuretanové pěny. Pěna vstříknutá do speciálních sáčků při tuhnutí zvětšuje svůj objem a obtéká výrobek a vyplňuje volný prostor v kartonu. Existuje ruční systém s použití ruční pistole, balíčkovací systém, kdy se používají speciální stroje nebo se dodávají sáčky již předem připravené k ruční inicializaci Vysoušecí prostředky Jsou určeny zejména pro obalovou techniku, k ochraně výrobků proti korozi. Používají se k odstranění vzdušné vlhkosti uvnitř obalu, zejména při lodní přepravě nebo při dlouhodobějším skladování zboží, které vyžaduje suché prostředí. Vysoušedla HYDROSIL, DRI-PACK a HYDRO-BACK využívající vysokou sorpční schopnost vybraných druhů bentonitů. Jsou vhodné pro jednorázové použití. Ekologická nezávadnost a inertní povaha umožňují jeho likvidaci zařazením do komunálního odpadu. HYDRO-BACK, HYDROSIL jsou určeny především k ochraně zboží v kontejnerech. DRI-PACK je určen pro ochranu zboží v přepravních obalech. SILIKAGEL je na chemické bázi a určen pro ochranu zboží v obalech. Vysoušecí prostředek DRI-PACK Hmotnost balení (g) ,2 10,8 5,4 Počet sáčků v balení Rozměry sáčku (mm) 350x x x x x x x90 100x90 90x90 90x40 Vysoušecí prostředek DRI-PACK (MICRO-DRI) Hmotnost balení (g) Počet sáčků v balení Rozměry sáčku (mm) 48x28 37x28 30x28 Vysoušecí prostředek HYDRO-BACK Hmotnost balení (g) Počet sáčků v balení Rozměry sáčku (mm) 360x x x220 Vysoušecí prostředek HYDROSIL Hmotnost balení (g) Počet sáčků v balení Rozměry sáčku (mm) 500x x x x x x x x80 120x70 70x60 Vysoušecí prostředek SILIKAGEL Hmotnost balení (g) Počet sáčků v balení Rozměry sáčku (mm) 310x x x x x x90 90x90 90x40 Vysoušecí prostředek SILIKAGEL (MIKRO-DRI) Hmotnost balení (g) Počet sáčků v balení Rozměry sáčku (mm) 48x28 37x28 30x28 20

21 2. Obalový materiál 2.8. Ochranné a uzavírací prostředky Ochranné mřížky chrání zboží válcovitého tvaru proti nárazu, odření, případně jinému mechanickému poškození během přepravy, přepravních manipulací nebo skladování. Obaly jsou vratné, odolné proti kyselinám a rozpouštědlům. Protinárazové obálky jsou opatřeny bublinkovou fólií. Slouží k ochraně zboží proti mechanickému poškození při přepravě. Dodáváme samolepicí v hnědé nebo bílé barvě. Obj. č. hnědá Obj. č. bílá Vnější rozměr (mm) Vnitřní rozměr (mm) Balení (ks) x x x x x x x x x x Uzávěry sáčků a pytlů a plastové plomby. Nabízíme kompletní sortiment umělohmotných a kovových uzávěrů sáčků a pytlů a plastových plomb. 2.9 Manipulační nálepky a informační nápisy Manipulační nálepky jsou určeny pro vyjádření způsobu manipulace při přepravě a při skladování zásilek. Jsou dodávány v černém provedení o rozměrech mm v samolepícím provedení. Chránit před deštěm Křehké zacházet opatrně Tímto směrem nahoru Nevalit Nestohovat Těžiště Kovová schránka na přepravní dokumenty. Vytváří dokonalou ochranu na přepravní doklady a ostatní dokumenty, které doprovází zásilku v průběhu přepravy. Šablonový vyřezávací stroj Používá se k výrobě šablon ze speciálního papíru. Robustní konstrukce, dlouhá životnost, snadná obsluha. Informační nápisy na přepravní obaly Zpracujeme šablony pro označování přepravních obalů a nákladu s informačními nápisy dle obalových norem. 21

22 3. Přepravní obaly a obalová technika 3.0. Dřevěné přepravní obaly Provádíme návrhy a prodej: přepravních obalů s lyžinami v provedení celodřevěném nebo z velkoplošných materiálů latění v celodřevěném provedení speciálních obalů dle přání zákazníka speciálních úložných prostředků pro přepravu atypických výrobků (sedlové stojany, sáně, lyžiny) v celodřevěném nebo kovovém provedení. Veškeré výše uvedené přepravní obaly a pomocné prostředky jsou dimenzovány a konstruovány dle ČSN. Dřevěné části obalů jsou na požádání zákazníka ošetřeny a označeny dle standardů FAO ISPM No.15 s vystavením rostlinolékařského osvědčení Kartonové obaly Základní řada kartonových klopových obalů je vyráběna ze 3 a 5-ti vrstvé lepenky na zakázku a také v menších sériích. Obaly jsou buď lepené nebo šité, mohou být opatřeny jednoduchým potiskem formou manipulačních značek. Barva kartonu hnědá, bílá nebo mramorová. Typ, rozměry a způsob provedení přepravních obalů je uveden v samostatném katalogu nebo může být upřesněn zákazníkem. Obaly jsou dodávány složené naplocho na dřevěných paletách. Kartonové fixační prvky jsou určeny pro zajištění zboží v kartonových přepravních obalech, jako např. ochranné rohové prvky, fixační mřížky, fixační bloky, proložky. Jsou vyráběny dle návrhů útvaru balení EXCOLO nebo požadavků zákazníka. Příklady lepených kartonových bloků do obalů Obaly z kartonplastu Obaly a fixační prvky z kartonplastu se vyznačují vysokou pevností v tahu, odolnosti proti nárazu (proražení), ohybu a tlaku a dále velmi dobrou odolností proti vodě, chemikáliím a tukům. Obaly jsou šetrné vůči citlivým povrchům (tj. nátěrům nebo kovovým povrchům) balených výrobků, jsou opakovaně použitelné a recyklovatelné. 22

23 3. Přepravní obaly a obalová technika 3.2. Odvíječe na PE fólii Ovinovací balicí stroje řady WS a WMS Ovinovací balicí stroje řady WS a WMS jsou určeny pro balení a fixaci zboží na paletách do průtažné fólie. Svými vlastnostmi splňují všechny požadavky na dobrou fixaci zboží na paletě. Ovinovací balící stroje WS Stroj je konstrukčně navržen s ohledem na jednoduchou, snadnou a rychlou instalaci. Díky řešení, kdy sloup je v přepravní poloze pouze sklopen na základnu stroje, ho uživatel může velmi snadno instalovat a uvést do provozu vlastními silami. Stroje řady WS najdou uplatnění v provozech s menšími nároky na počet zabalených palet, zejména tam, kde je hlavním kritériem pořizovací cena zařízení. Systém si pamatuje poslední program i po vypnutí a je použit prostorový obrázek pro snadné ovládání stroje. Ovinovací balící stroj WS Economic je poloautomatický ovinovací balicí stroj se dvěma programy pro jednoduché a křížové balení s velmi snadným ovládáním. Stroj se vyznačuje velmi jednoduchou obsluhou a přehledným ovládacím panelem. Řídící systém stroje umožňuje balení i v ručním režimu. WS 15 Practic Řídící systém stroje je shodný s modelem WS Economic. Točna stroje je upravena pro vjezd ručním paletovým vozíkem. WS TITAN Model Titan se od ostatních strojů řady WS odlišuje průměrem točny mm. Je určen pro balení zboží s většími půdorysnými rozměry. VS 15 Practic VMS Basic Plus Ručně ovládané ovinovací balicí stroje WMS: WMS Basic je nejjednodušší balicí stroj tvořený točnou poháněnou elektromotorem. Při jejím otáčení drží pracovník fólii v ručním držáku. WMS Basic Plus je jednoduchý balicí stroj pro provozy s menším množstvím balených palet. Stroj tvoří elektromotorem poháněná točna a sloup s ručně posuvným vozíkem fólie, který je vybaven mechanickou brzdou na napínání fólie. Poloautomatické ovinovací balicí stroje WMS: Jedná se o stroje nové generace. Ve strojích je instalován nový řídící systém LGA. Jedním z největších rozdílů proti původním je v komunikačním rozhraní s možností rozšíření použitím technologie CAN-OPEN a možnost propojení frekvenčních měničů případně dalších systémů. WMS Optimum je jednoduchý poloautomatický ovinovací balicí stroj se dvěma balicími programy a s možností volby třech druhů balicích cyklů (jednoduché i s překryvem, křížové balení a křížové balení s překryvem). Stroj je vybaven optickým čidlem pro měření výšky palety a orientovaným stopem točny. V programu je možno nastavit sedm základních parametrů balicího cyklu. Stroj je určen pro provozy s menší až střední kapacitou nebo s rovnoměrnými výškami baleného zboží. WMS Standard je poloautomatický ovinovací balicí stroj s šesti balicími programy, které je možno uložit do paměti pod heslem jako ochrana nastaveného balicího programu. Dále je stroj vybaven optickým čidlem pro měření výšky palety a orientovaným stopem točny. Kapacita stroje je zhruba 25 palet za hodinu. Čtyři balicí cykly (jednoduché balení, jednoduché balení s překryvem, křížové balení a křížové balení s překryvem) mohou být s automatickým přítlakem. V programu je možno nastavit osm základních parametrů balicího cyklu. Stroj je určen pro provozy s menší až střední kapacitou nebo s větším počtem balených palet s rozdílnými výškami. VMS Standard WMS Profi je poloautomatický ovinovací balicí stroj nové generace ovládaný programovatelným řídícím systémem Teach-in (samoučící se), který umožňuje nastavení 20-ti balicích programů a změny parametrů kdykoliv v průběhu balicího cyklu. Regulace jednotlivých parametrů se využívá pro balení specifických druhů zboží a to například velmi nestabilního zboží, zboží v několika vrstvách (paletách), zboží s ostrými rohy apod. Stroj je určen pro provozy se střední až vysokou kapacitou s větším počtem balených palet s rozdílnými požadavky na balené zboží a pro problematické druhy zboží z hlediska jeho stability při balení. 23
