Průmyslový ovinovací stroj MASTERPLAT PLUS

Transkript

1 Průmyslový ovinovací stroj

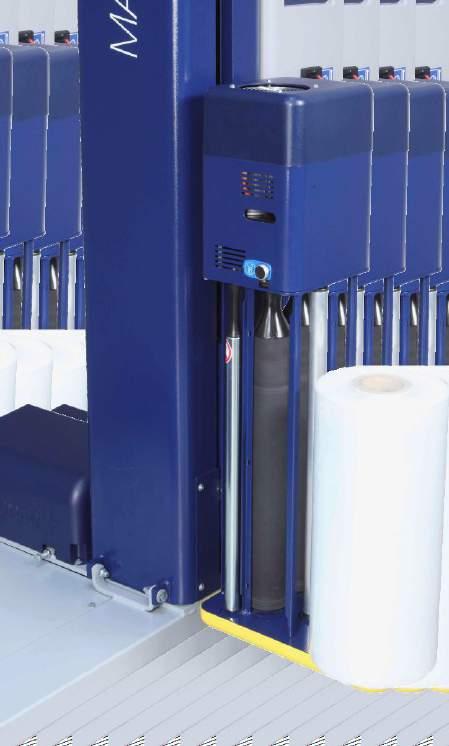

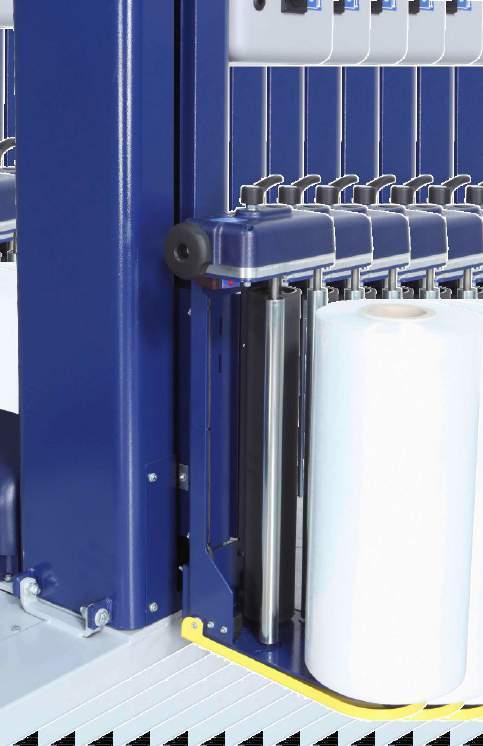

2 ROBOPAC je nejnovější výkonná řada průmyslových ovinovacích strojů Italské firmy ROBOPAC. Verze ovinovacího stroje s točnou nabízí jednoduché ovládání s barevným displejem a je vyráběn se dvěma různými ovinovacími jednotkami. Stroj nesoucí název FRD je náhrada za původní verzi stroje ROTOPLAT 108 FRD a tento stroj je opatřen ovinovací jednotkou s mechanickou brzdou pro konstantní napínání stretch fólie. Verze stroje PGS je náhrada za původní stroj ECOPLAT PPS a tento stroj je opatřen ovinovací jednotkou PGS s možností předepínání stretch fólie až do 300%. Firma ROBOPAC jako největší výrobce ovinovacích strojů v Evropě uspokojuje rostoucí poptávku po specifických požadavcích zákazníků a udává směr celému odvětví výroby ovinovacích strojů. OVINOVACÍ JEDNOTKA FRD OVINOVACÍ JEDNOTKA PGS OVINOVACÍ JEDNOTKA FRD Odvíječ fólie z role s mechanickou brzdou na zpětném válci zajišťuje konstantní napnutí fólie nezávisle na rozměrech role. Zařízení pro zapojování a uvolňování brzdy usnadňuje upevnění fólie ve spodní části palety. Pomocné kovové válce zajišťují vyšší kontaktní plochu mezi fólií a zpětným válcem. OVINOVACÍ JEDNOTKA PGS Zařízení pro přenos fólie PGS je vybaveno pevným poháněným systémem s možností předepínání až 250%. Na výběr je široká škála s možností libovolného nastavení kdy může být předepínání nastaveno na %. Síla zátěže je řízena měřidlem vedoucím skrze ovládací panel.

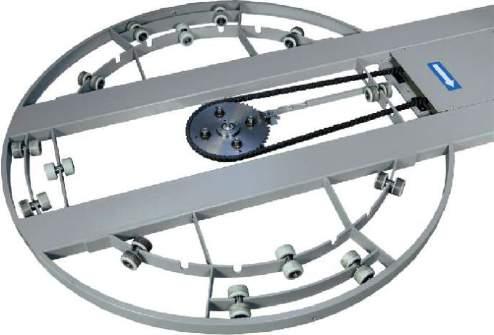

3 MASIVNÍ SLOUP TOČNA O PRŮMĚRU 1650 MM OVINOVACÍ SLOUP Sloup má masivní žebrovanou kontrukci z oceli válcované za studena pro dosažení maximální tuhosti a odolnosti proti jakémukoli tlaku, kroucení a deformaci kmene. Těžký poháněný řetěz pohybuje ovinovací jednotkou precizně nahoru a dolů a umožňuje tak konstantní a přesné řízení balicího procesu. Maximální provozní bezpečí zajišťuje bezpečnostní systém proti pádu ovinovací jednotky. Bezpečnostní vzdálenost sloupu od točny je 500 mm. Další bezpečnostní čidlo obsahuje také ovinovací jednotka a bezpečnostní tlačítko STOP je také k dispozici na ovládacím panelu. TOČNA O PRŮMĚRU 1650 MM Točna s možností manipulace stroje vysokozdvižným vozíkem s přední i zadní strany. Řetězový systém a ozubené kolo zajišťuje konzistentní a spolehlivé otáčení točny a přesné zastavení. Diamantový vzor zdrsnění horního povrchu točny zajišťuje lepší přilnavost a zabraňuje sklouznutí produktu během balicího cyklu. Základová deska je zajištěna ložisky s těsněním a vylepšenou podporou. Kolečka jsou vyrobena z acetalového homopolymeru s vysokou mechanickou pevností, tuhostí, velmi nízkým koeficientem tření a s minimálním opotřebením při otáčení. OVLÁDACÍ PANEL TP - TOČNA S VÝŘEZEM OVLÁDACÍ PANEL Nový panel s ovládacím kolečkem neboli jogem a barevným displejem s výběrem procesů podle ikon poskytuje snadnější přístup k pohonným jednotkám a jasnou představu o pracovním nastavení. TP - TOČNA S VÝŘEZEM Verze stroje se speciální točnou s výřezem. Vyznačuje se především stabilnějším usazením palety a lepšími nájezdovými vlastnostmi. Díky výřezu je možné navézt paletu pomocí obyčejného paletizačního vozíku.

4 TECHNICKÉ PARAMETRY Technické parametry Využitelná výška sloupu Průměr točny Maximální váha produktu Rychlost točny Nastavitelná rychlost ovíjecí jednotky Kapacita stroje Maximální rozměry palety (DxŠ) Typ odvíjecí jednotky Napájení Možnost zastavení ve fázi Plynulý start Snímač výšky nákladu Možnost přesunu vysokozdvižným vozíkem 2200 mm (2400/2800/3100 mm volitelně) 1650 mm 2000 kg 5-12 otáček/min m/min 25 palet/h 1000x1200 mm FRD/PGS 230V/1Ph/50-60Hz Zepředu a zezadu ROZMĚRY STROJE W h H e L b B i a A H 2635 mm h 2200 mm A B 2761 mm 1100 mm a b 77.5 mm 720 mm L W 1200 mm 1000 mm e i 1650 mm 300 mm

5 VOLITELNÉ PŘÍSLUŠENSTVÍ ź ZVĚTŠENÍ TOČNY - zvětšení točny na průměr 1800 mm ź ZVÝŠENÍ NOSNOSTÍ - zvýšení nosnosti točny na 2500 kg ź NÁJEZDOVÁ RAMPA - nájezdová rampa s nosností 1000 kg pro točny 1650 a 1800 mm ź NÁJEZDOVÁ RAMPA - nájezdová rampa s nosností 2000 kg pro točny 1650 a 1800 mm ź NÁJEZDOVÁ RAMPA - nájezdová rampa s prodlouženou horizontální částí pro točny 1650 a 1800 mm ź RÁM DO PODLAHY - rám pro zabudování točny do podlahy pro průměr točny 1650 nebo 1800 mm ź ZVÝŠENÍ TOČNY - zvýšení točny velikosti 1650 a 1800 mm ź ZVÝŠENÍ SLOUPU - efektivní výška ovinování může být zvýšena na 2400, 2800 nebo 3100 mm ź PNEUMATICKÝ PŘÍTLAK - pro min. výšku palety 1400 mm a max. výšku palety 2200, 2400, 2800 nebo 3100 mm ź NESTANDARDNÍ PŘÍTLAK - přítlak lišící se od standardní nabídky ź ODVÍJEČ FÓLIE 50 mm - pro vnitřní dutinku role fólie 50 mm ź ODVÍJEČ FÓLIE CORELESS 76 mm - pro roli fólie bez kartónové dutinky o průměru 76 mm ź ODVÍJEČ FÓLIE CORELESS 50 mm - pro roli fólie bez kartónové dutinky o průměru 50 mm ź ZMĚNA FIXNÍ HODNOTY PŘEDEPÍNACI JEDNOTKY (pouze pro model PGS) - volitelná prestretch 200 a 300 % (standard je 250 %) - prestretch 300 % není kompatibilní s točnou průměru 1800 mm ź PŘÍDAVNÁ PŘEDEPÍNACÍ SADA (pouze pro model PGS) - náhradní sada soukolí do předepínací jednotky PGS 150 %, 200 %, 250 % nebo 300 % - prestretch 300 % není kompatibilní s točnou průměru 1800 mm ź OVÍJECÍ JEDNOTKA PRO SÍŤOVÉ FÓLIE - speciální nosič fólie pro ovinovací sítě, lze použít i pro běžné fólie ź FOTOBUŇKA PRO TMAVÉ PRODUKTY - výškový snímač pro produkty se špatnou snímatelností ź R-CONNECT - možnost připojení stroje na online správu a servis Stroj splňuje GS a CE. ROBOPAC i UNIPACK je certifikován ISO Záruční a pozáruční servis zajišťuje tým techniků firmy UNIPACK. ROBOPAC UNIPACK ROBOPAC založen v roce 1982 je nyní světovým lídrem v oblasti výroby ovinovacích strojů s produkcí přes 5000 strojů ročně a s vývozem 70% své produkce na hlavní světové trhy. Díky celosvětové distribuční síti a servisnímu zajištění s náhradními díly u našich zahraničních poboček, zajišťuje firma ROBOPAC rychlý poprodejní servis. UNIPACK Milan Ligocki je hrdý partner firmy ROBOPAC, a zajišťuje výhradní zastoupení pro Českou a Slovenskou Republiku. Firma UNIPACK, založena v roce 1991 jako, provádí záruční a pozáruční servis již s více než 20 letou praxí. Servisní tým techniků Vás nenechá ve štychu! Stroje splňují GS a CE. Nyní záruka na stroje až 18 měsíců. ROBOPAC i UNIPACK je certifikován ISO 9001.
