1 Průmyslová vrata NASSAU You know the Quality You know the Quality

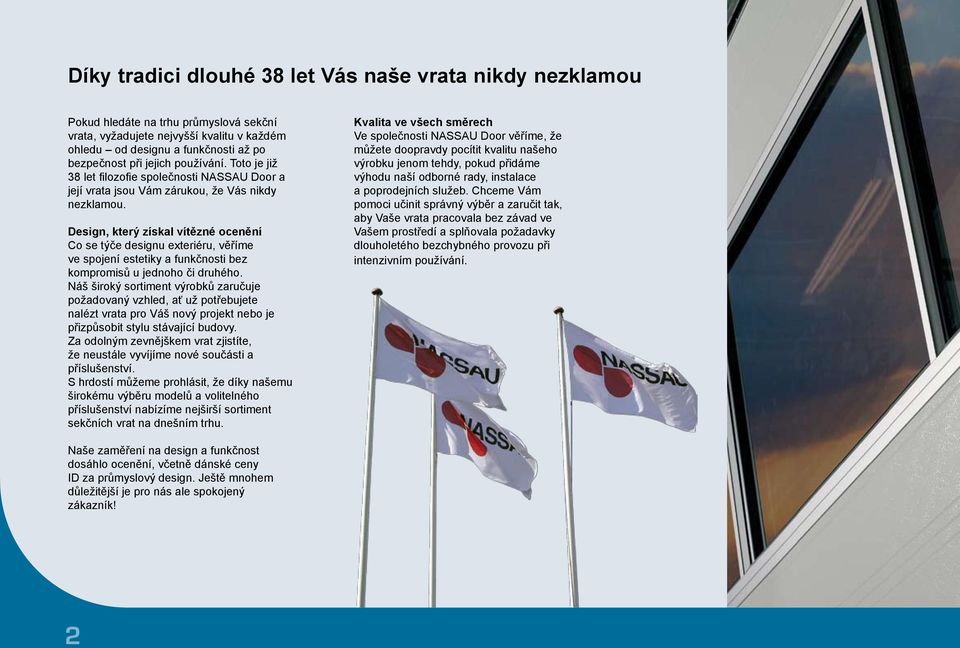

2 Díky tradici dlouhé 38 let Vás naše vrata nikdy nezklamou Pokud hledáte na trhu průmyslová sekční vrata, vyžadujete nejvyšší kvalitu v každém ohledu od designu a funkčnosti až po bezpečnost při jejich používání. Toto je již 38 let filozofie společnosti NASSAU Door a její vrata jsou Vám zárukou, že Vás nikdy nezklamou. Design, který získal vítězné ocenění Co se týče designu exteriéru, věříme ve spojení estetiky a funkčnosti bez kompromisů u jednoho či druhého. Náš široký sortiment výrobků zaručuje požadovaný vzhled, ať už potřebujete nalézt vrata pro Váš nový projekt nebo je přizpůsobit stylu stávající budovy. Za odolným zevnějškem vrat zjistíte, že neustále vyvíjíme nové součásti a příslušenství. S hrdostí můžeme prohlásit, že díky našemu širokému výběru modelů a volitelného příslušenství nabízíme nejširší sortiment sekčních vrat na dnešním trhu. Kvalita ve všech směrech Ve společnosti NASSAU Door věříme, že můžete doopravdy pocítit kvalitu našeho výrobku jenom tehdy, pokud přidáme výhodu naší odborné rady, instalace a poprodejních služeb. Chceme Vám pomoci učinit správný výběr a zaručit tak, aby Vaše vrata pracovala bez závad ve Vašem prostředí a splňovala požadavky dlouholetého bezchybného provozu při intenzivním používání. Naše zaměření na design a funkčnost dosáhlo ocenění, včetně dánské ceny ID za průmyslový design. Ještě mnohem důležitější je pro nás ale spokojený zákazník! 2

3 Obsah Přísné požadavky v každé fázi strana 4 Vaše bezpečí je naše zodpovědnost strana 5 NASSAU 9000F vrata pro každé použití strana 6 NASSAU 9000G zážitek z osvětlení strana 8 NASSAU 9000M flexibilita, design a stabilita strana 10 Integrita fasády strana 12 Preciznost od A do Z strana 14 Finanční výhody elektrického provozu strana 16 Originální servis NASSAU prodlužuje životnost vašich vrat strana 18 Souhrnný přehled technických údajů strana 19 3

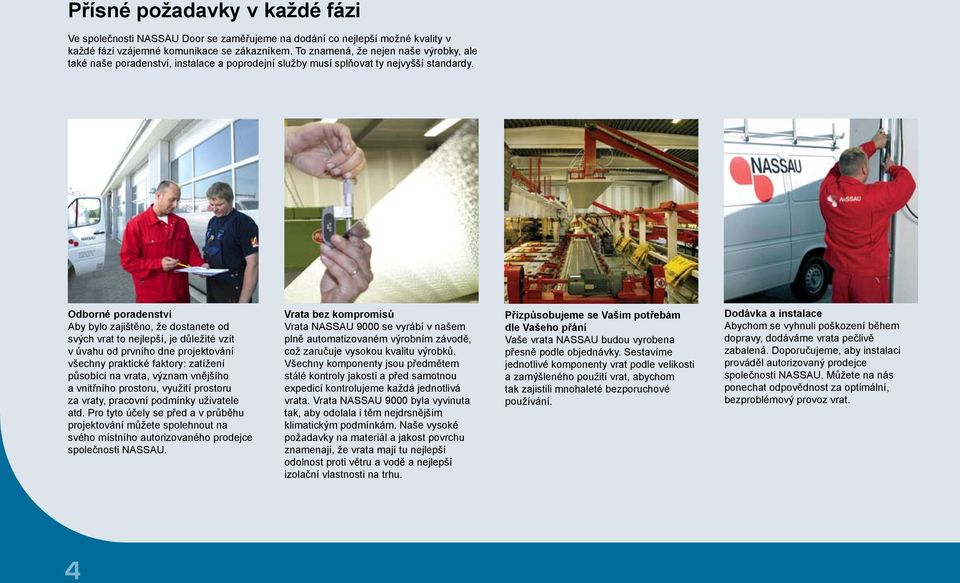

4 Přísné požadavky v každé fázi Ve společnosti NASSAU Door se zaměřujeme na dodání co nejlepší možné kvality v každé fázi vzájemné komunikace se zákazníkem. To znamená, že nejen naše výrobky, ale také naše poradenství, instalace a poprodejní služby musí splňovat ty nejvyšší standardy. Odborné poradenství Aby bylo zajištěno, že dostanete od svých vrat to nejlepší, je důležité vzít v úvahu od prvního dne projektování všechny praktické faktory: zatížení působící na vrata, význam vnějšího a vnitřního prostoru, využití prostoru za vraty, pracovní podmínky uživatele atd. Pro tyto účely se před a v průběhu projektování můžete spolehnout na svého místního autorizovaného prodejce společnosti NASSAU. Vrata bez kompromisů Vrata NASSAU 9000 se vyrábí v našem plně automatizovaném výrobním závodě, což zaručuje vysokou kvalitu výrobků. Všechny komponenty jsou předmětem stálé kontroly jakosti a před samotnou expedicí kontrolujeme každá jednotlivá vrata. Vrata NASSAU 9000 byla vyvinuta tak, aby odolala i těm nejdrsnějším klimatickým podmínkám. Naše vysoké požadavky na materiál a jakost povrchu znamenají, že vrata mají tu nejlepší odolnost proti větru a vodě a nejlepší izolační vlastnosti na trhu. Přizpůsobujeme se Vašim potřebám dle Vašeho přání Vaše vrata NASSAU budou vyrobena přesně podle objednávky. Sestavíme jednotlivé komponenty vrat podle velikosti a zamýšleného použití vrat, abychom tak zajistili mnohaleté bezporuchové používání. Dodávka a instalace Abychom se vyhnuli poškození během dopravy, dodáváme vrata pečlivě zabalená. Doporučujeme, aby instalaci prováděl autorizovaný prodejce společnosti NASSAU. Můžete na nás ponechat odpovědnost za optimální, bezproblémový provoz vrat. 4

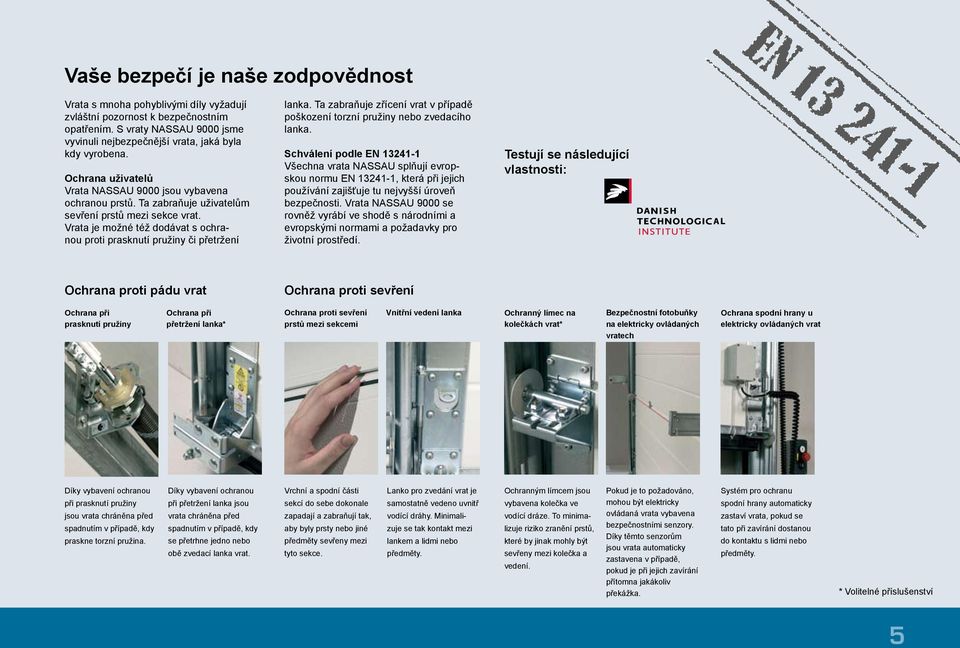

5 Vaše bezpečí je naše zodpovědnost Vrata s mnoha pohyblivými díly vyžadují zvláštní pozornost k bezpečnostním opatřením. S vraty NASSAU 9000 jsme vyvinuli nejbezpečnější vrata, jaká byla kdy vyrobena. Ochrana uživatelů Vrata NASSAU 9000 jsou vybavena ochranou prstů. Ta zabraňuje uživatelům sevření prstů mezi sekce vrat. Vrata je možné též dodávat s ochranou proti prasknutí pružiny či přetržení lanka. Ta zabraňuje zřícení vrat v případě poškození torzní pružiny nebo zvedacího lanka. Schválení podle EN Všechna vrata NASSAU splňují evropskou normu EN , která při jejich používání zajišťuje tu nejvyšší úroveň bezpečnosti. Vrata NASSAU 9000 se rovněž vyrábí ve shodě s národními a evropskými normami a požadavky pro životní prostředí. Testují se následující vlastnosti: Ochrana proti pádu vrat Ochrana proti sevření Ochrana při prasknutí pružiny Ochrana při přetržení lanka* Ochrana proti sevření prstů mezi sekcemi Vnitřní vedení lanka Ochranný límec na kolečkách vrat* Bezpečnostní fotobuňky na elektricky ovládaných vratech Ochrana spodní hrany u elektricky ovládaných vrat Díky vybavení ochranou při prasknutí pružiny jsou vrata chráněna před spadnutím v případě, kdy praskne torzní pružina. Díky vybavení ochranou při přetržení lanka jsou vrata chráněna před spadnutím v případě, kdy se přetrhne jedno nebo obě zvedací lanka vrat. Vrchní a spodní části sekcí do sebe dokonale zapadají a zabraňují tak, aby byly prsty nebo jiné předměty sevřeny mezi tyto sekce. Lanko pro zvedání vrat je samostatně vedeno uvnitř vodící dráhy. Minimalizuje se tak kontakt mezi lankem a lidmi nebo předměty. Ochranným límcem jsou vybavena kolečka ve vodící dráze. To minimalizuje riziko zranění prstů, které by jinak mohly být sevřeny mezi kolečka a vedení. Pokud je to požadováno, mohou být elektricky ovládaná vrata vybavena bezpečnostními senzory. Díky těmto senzorům jsou vrata automaticky zastavena v případě, pokud je při jejich zavírání přítomna jakákoliv překážka. Systém pro ochranu spodní hrany automaticky zastaví vrata, pokud se tato při zavírání dostanou do kontaktu s lidmi nebo předměty. * Volitelné příslušenství 5

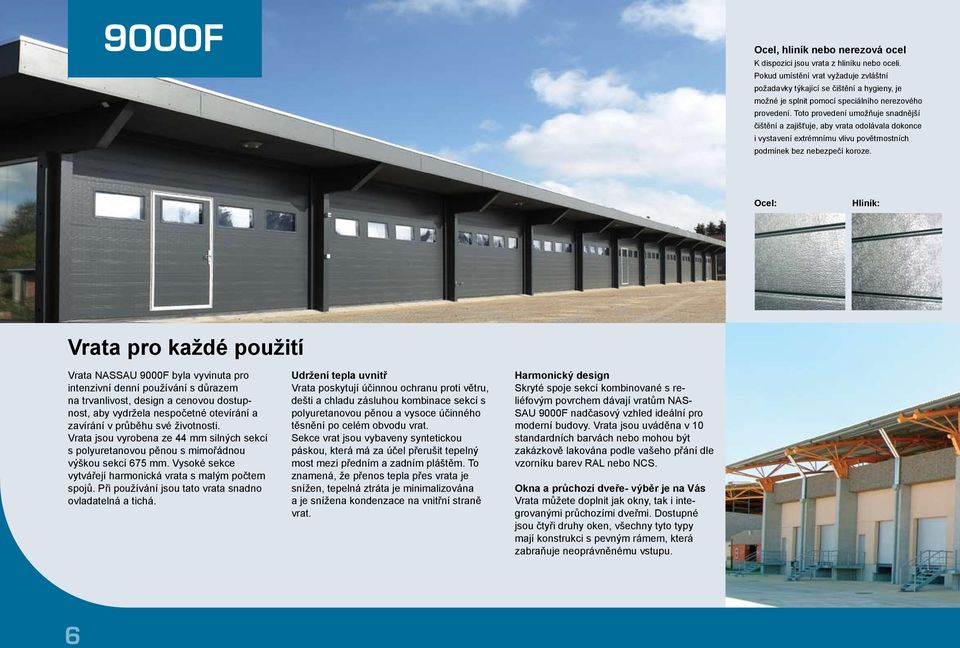

6 9000F Ocel, hliník nebo nerezová ocel K dispozici jsou vrata z hliníku nebo oceli. Pokud umístění vrat vyžaduje zvláštní požadavky týkající se čištění a hygieny, je možné je splnit pomocí speciálního nerezového provedení. Toto provedení umožňuje snadnější čištění a zajišťuje, aby vrata odolávala dokonce i vystavení extrémnímu vlivu povětrnostních podmínek bez nebezpečí koroze. Ocel: Hliník: Vrata pro každé použití Vrata NASSAU 9000F byla vyvinuta pro intenzivní denní používání s důrazem na trvanlivost, design a cenovou dostupnost, aby vydržela nespočetné otevírání a zavírání v průběhu své životnosti. Vrata jsou vyrobena ze 44 mm silných sekcí s polyuretanovou pěnou s mimořádnou výškou sekcí 675 mm. Vysoké sekce vytvářejí harmonická vrata s malým počtem spojů. Při používání jsou tato vrata snadno ovladatelná a tichá. Udržení tepla uvnitř Vrata poskytují účinnou ochranu proti větru, dešti a chladu zásluhou kombinace sekcí s polyuretanovou pěnou a vysoce účinného těsnění po celém obvodu vrat. Sekce vrat jsou vybaveny syntetickou páskou, která má za účel přerušit tepelný most mezi předním a zadním pláštěm. To znamená, že přenos tepla přes vrata je snížen, tepelná ztráta je minimalizována a je snížena kondenzace na vnitřní straně vrat. Harmonický design Skryté spoje sekcí kombinované s reliéfovým povrchem dávají vratům NAS- SAU 9000F nadčasový vzhled ideální pro moderní budovy. Vrata jsou uváděna v 10 standardních barvách nebo mohou být zakázkově lakována podle vašeho přání dle vzorníku barev RAL nebo NCS. Okna a průchozí dveře- výběr je na Vás Vrata můžete doplnit jak okny, tak i integrovanými průchozími dveřmi. Dostupné jsou čtyři druhy oken, všechny tyto typy mají konstrukci s pevným rámem, která zabraňuje neoprávněnému vstupu. 6

7 Technické údaje: Příklady: Skryté spoje mezi sekcemi Max. velikost vrat: šířka: 1500 mm mm výška:* 1500 mm mm Konstrukce vrat skrývá spoje mezi sekcemi a vrata tak mají atraktivní a harmonický povrch. Odolnost proti větru:** třída 3 (dle EN ) Vodotěsnost:** třída 3 (dle EN ) Vzduchotěsnost:** třída 3 (dle EN ) Izolační vlastnosti:** U = 1.02 W/m²K (dle EN ) Okna: 4 různá provedení oken s vysokými izolačními vlastnostmi upevněná v plastovém rámu proti vloupání Materiály: Hliník, ocel nebo nerezová ocel * Vrata do výšky 12 metrů mohou být dodána na požádání **Hodnoty pro vrata velikosti 4 x 4 metry bez průchozích dveří Trvanlivý a povětrnostním podmínkám odolný povrch Vrata společnosti NASSAU Door jsou zkonstruována pro nejtěžší klimatické podmínky. Výběr materiálů a konstrukce zajišťují, že ani vítr a srážky nezanechají žádné stopy na Vašich vratech. Okno s pevným rámem proti vloupání Vrata NASSAU 9000F jsou dostupná ve 4 různých provedeních oken s vysokými izolačními vlastnostmi, všechna jsou upevněna v rámu proti vloupání. Vyberte si barvu, jakou chcete Máte možnost si vybrat barvu z 10 standardně nabízených odstínů, nebo si můžete vybrat za dodatečné náklady barvu na zakázku splňující Vaše potřeby z barevného vzorníku RAL nebo NCS. Účinná izolace Pláště jsou izolovány polyuretanovou pěnou šetrnou k životnímu prostředí, která má vynikající izolační vlastnosti. Integrované syntetické pásky účinně přerušují tepelný most mezi předním a zadním pláštěm. Optimální těsnění Vrata NASSAU jsou opatřena kompletním systémem těsnění umístěným mezi budovou a vraty a mezi jednotlivými sekcemi. Tento systém těsnění snižuje průvan a zároveň i Váš účet za topení. 7

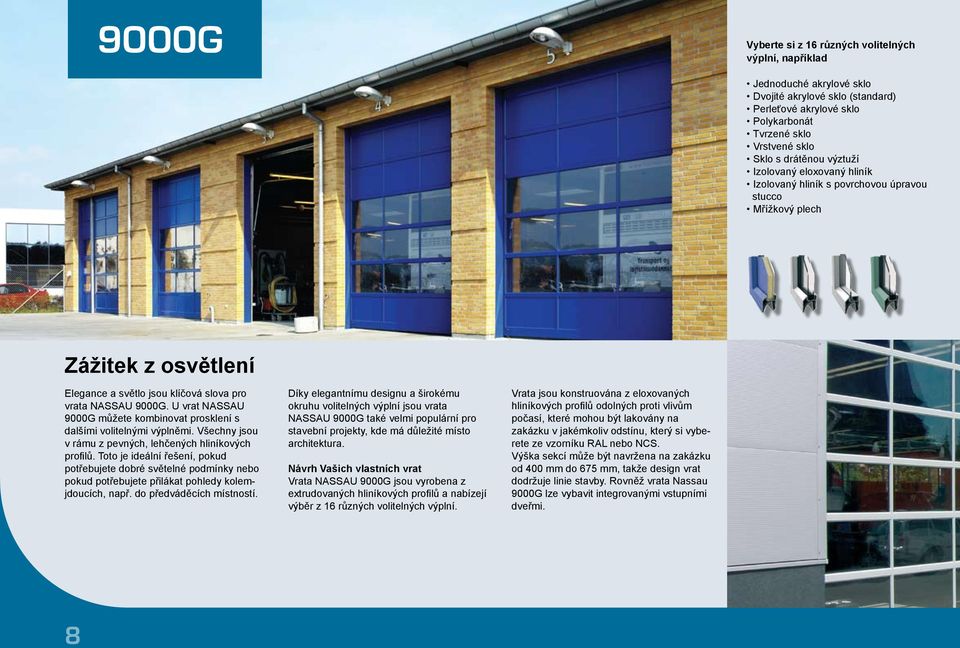

8 9000G Vyberte si z 16 různých volitelných výplní, například Jednoduché akrylové sklo Dvojité akrylové sklo (standard) Perleťové akrylové sklo Polykarbonát Tvrzené sklo Vrstvené sklo Sklo s drátěnou výztuží Izolovaný eloxovaný hliník Izolovaný hliník s povrchovou úpravou stucco Mřížkový plech Zážitek z osvětlení Elegance a světlo jsou klíčová slova pro vrata NASSAU 9000G. U vrat NASSAU 9000G můžete kombinovat prosklení s dalšími volitelnými výplněmi. Všechny jsou v rámu z pevných, lehčených hliníkových profilů. Toto je ideální řešení, pokud potřebujete dobré světelné podmínky nebo pokud potřebujete přilákat pohledy kolemjdoucích, např. do předváděcích místností. Díky elegantnímu designu a širokému okruhu volitelných výplní jsou vrata NASSAU 9000G také velmi populární pro stavební projekty, kde má důležité místo architektura. Návrh Vašich vlastních vrat Vrata NASSAU 9000G jsou vyrobena z extrudovaných hliníkových profilů a nabízejí výběr z 16 různých volitelných výplní. Vrata jsou konstruována z eloxovaných hliníkových profilů odolných proti vlivům počasí, které mohou být lakovány na zakázku v jakémkoliv odstínu, který si vyberete ze vzorníku RAL nebo NCS. Výška sekcí může být navržena na zakázku od 400 mm do 675 mm, takže design vrat dodržuje linie stavby. Rovněž vrata Nassau 9000G lze vybavit integrovanými vstupními dveřmi. 8

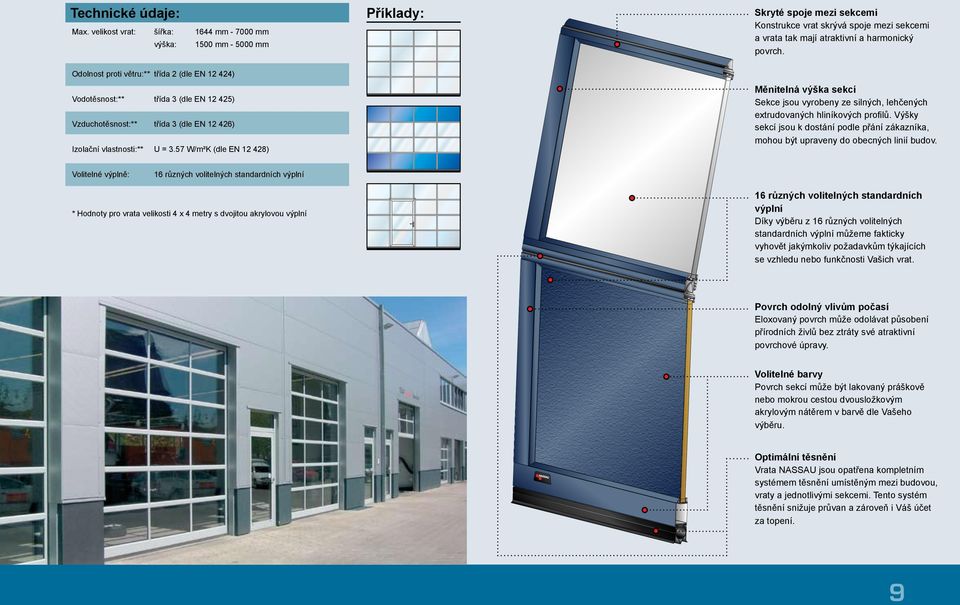

9 Technické údaje: Max. velikost vrat: šířka: 1644 mm mm výška: 1500 mm mm Příklady: Skryté spoje mezi sekcemi Konstrukce vrat skrývá spoje mezi sekcemi a vrata tak mají atraktivní a harmonický povrch. Odolnost proti větru:** třída 2 (dle EN ) Vodotěsnost:** třída 3 (dle EN ) Vzduchotěsnost:** třída 3 (dle EN ) Izolační vlastnosti:** U = 3.57 W/m²K (dle EN ) Měnitelná výška sekcí Sekce jsou vyrobeny ze silných, lehčených extrudovaných hliníkových profilů. Výšky sekcí jsou k dostání podle přání zákazníka, mohou být upraveny do obecných linií budov. Volitelné výplně: 16 různých volitelných standardních výplní * Hodnoty pro vrata velikosti 4 x 4 metry s dvojitou akrylovou výplní 16 různých volitelných standardních výplní Díky výběru z 16 různých volitelných standardních výplní můžeme fakticky vyhovět jakýmkoliv požadavkům týkajících se vzhledu nebo funkčnosti Vašich vrat. Povrch odolný vlivům počasí Eloxovaný povrch může odolávat působení přírodních živlů bez ztráty své atraktivní povrchové úpravy. Volitelné barvy Povrch sekcí může být lakovaný práškově nebo mokrou cestou dvousložkovým akrylovým nátěrem v barvě dle Vašeho výběru. Optimální těsnění Vrata NASSAU jsou opatřena kompletním systémem těsnění umístěným mezi budovou, vraty a jednotlivými sekcemi. Tento systém těsnění snižuje průvan a zároveň i Váš účet za topení. 9

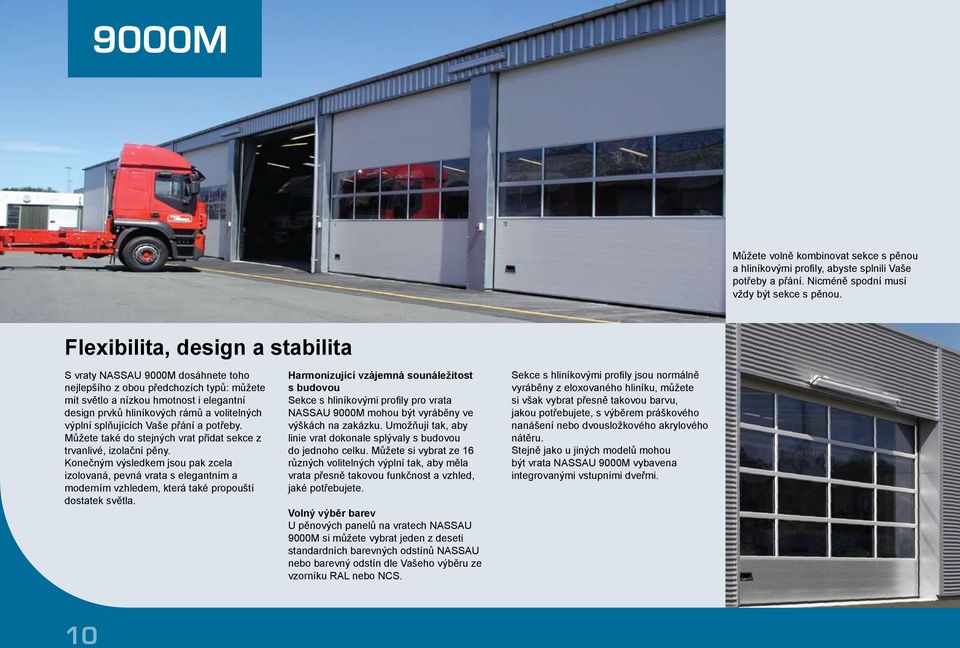

10 9000M Můžete volně kombinovat sekce s pěnou a hliníkovými profily, abyste splnili Vaše potřeby a přání. Nicméně spodní musí vždy být sekce s pěnou. Flexibilita, design a stabilita S vraty NASSAU 9000M dosáhnete toho nejlepšího z obou předchozích typů: můžete mít světlo a nízkou hmotnost i elegantní design prvků hliníkových rámů a volitelných výplní splňujících Vaše přání a potřeby. Můžete také do stejných vrat přidat sekce z trvanlivé, izolační pěny. Konečným výsledkem jsou pak zcela izolovaná, pevná vrata s elegantním a moderním vzhledem, která také propouští dostatek světla. Harmonizující vzájemná sounáležitost s budovou Sekce s hliníkovými profily pro vrata NASSAU 9000M mohou být vyráběny ve výškách na zakázku. Umožňují tak, aby linie vrat dokonale splývaly s budovou do jednoho celku. Můžete si vybrat ze 16 různých volitelných výplní tak, aby měla vrata přesně takovou funkčnost a vzhled, jaké potřebujete. Volný výběr barev U pěnových panelů na vratech NASSAU 9000M si můžete vybrat jeden z deseti standardních barevných odstínů NASSAU nebo barevný odstín dle Vašeho výběru ze vzorníku RAL nebo NCS. Sekce s hliníkovými profily jsou normálně vyráběny z eloxovaného hliníku, můžete si však vybrat přesně takovou barvu, jakou potřebujete, s výběrem práškového nanášení nebo dvousložkového akrylového nátěru. Stejně jako u jiných modelů mohou být vrata NASSAU 9000M vybavena integrovanými vstupními dveřmi. 10

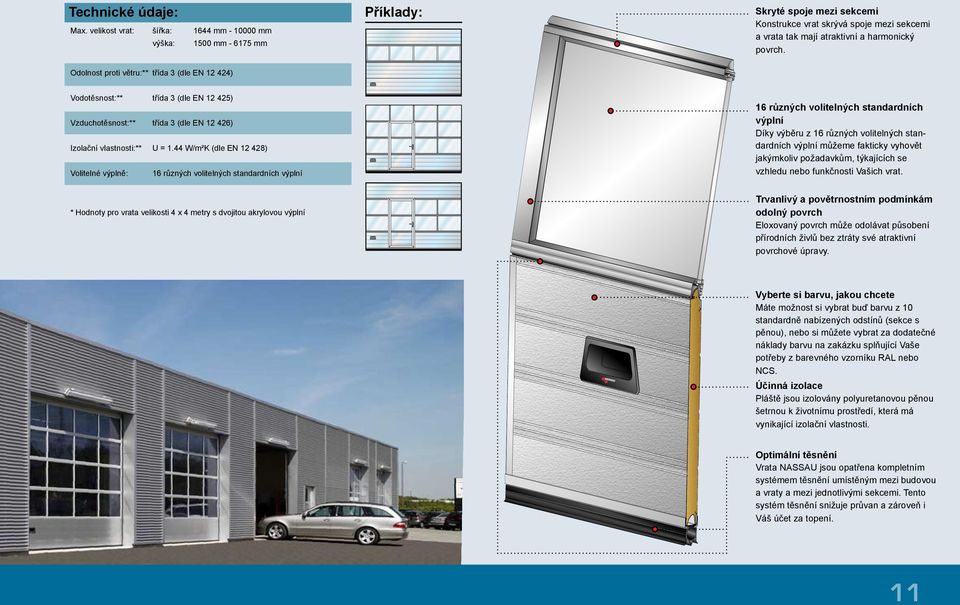

11 Technické údaje: Max. velikost vrat: šířka: 1644 mm mm výška: 1500 mm mm Příklady: Skryté spoje mezi sekcemi Konstrukce vrat skrývá spoje mezi sekcemi a vrata tak mají atraktivní a harmonický povrch. Odolnost proti větru:** třída 3 (dle EN ) Vodotěsnost:** třída 3 (dle EN ) Vzduchotěsnost:** třída 3 (dle EN ) Izolační vlastnosti:** U = 1.44 W/m²K (dle EN ) Volitelné výplně: 16 různých volitelných standardních výplní 16 různých volitelných standardních výplní Díky výběru z 16 různých volitelných standardních výplní můžeme fakticky vyhovět jakýmkoliv požadavkům, týkajících se vzhledu nebo funkčnosti Vašich vrat. * Hodnoty pro vrata velikosti 4 x 4 metry s dvojitou akrylovou výplní Trvanlivý a povětrnostním podmínkám odolný povrch Eloxovaný povrch může odolávat působení přírodních živlů bez ztráty své atraktivní povrchové úpravy. Vyberte si barvu, jakou chcete Máte možnost si vybrat buď barvu z 10 standardně nabízených odstínů (sekce s pěnou), nebo si můžete vybrat za dodatečné náklady barvu na zakázku splňující Vaše potřeby z barevného vzorníku RAL nebo NCS. Účinná izolace Pláště jsou izolovány polyuretanovou pěnou šetrnou k životnímu prostředí, která má vynikající izolační vlastnosti. Optimální těsnění Vrata NASSAU jsou opatřena kompletním systémem těsnění umístěným mezi budovou a vraty a mezi jednotlivými sekcemi. Tento systém těsnění snižuje průvan a zároveň i Váš účet za topení. 11

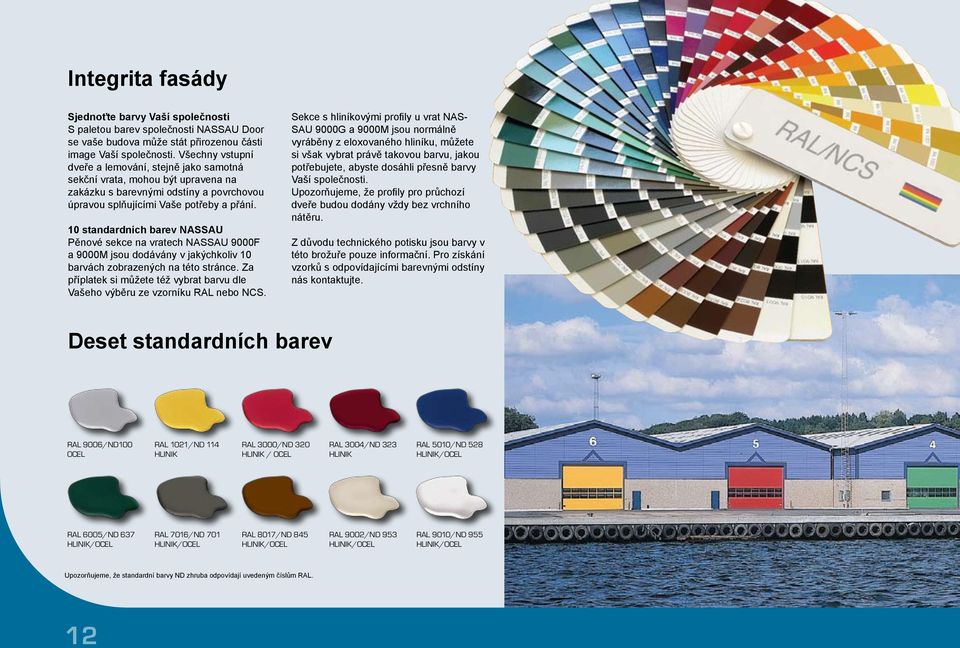

12 Integrita fasády Sjednoťte barvy Vaší společnosti S paletou barev společnosti NASSAU Door se vaše budova může stát přirozenou části image Vaší společnosti. Všechny vstupní dveře a lemování, stejně jako samotná sekční vrata, mohou být upravena na zakázku s barevnými odstíny a povrchovou úpravou splňujícími Vaše potřeby a přání. 10 standardních barev NASSAU Pěnové sekce na vratech NASSAU 9000F a 9000M jsou dodávány v jakýchkoliv 10 barvách zobrazených na této stránce. Za příplatek si můžete též vybrat barvu dle Vašeho výběru ze vzorníku RAL nebo NCS. Sekce s hliníkovými profily u vrat NAS- SAU 9000G a 9000M jsou normálně vyráběny z eloxovaného hliníku, můžete si však vybrat právě takovou barvu, jakou potřebujete, abyste dosáhli přesně barvy Vaší společnosti. Upozorňujeme, že profily pro průchozí dveře budou dodány vždy bez vrchního nátěru. Z důvodu technického potisku jsou barvy v této brožuře pouze informační. Pro získání vzorků s odpovídajícími barevnými odstíny nás kontaktujte. Deset standardních barev RAL 9006/ND100 OCEL RAL 1021/ND 114 HLINIK RAL 3000/ND 320 HLINIK / OCEL RAL 3004/ND 323 HLINIK RAL 5010/ND 528 HLINIK/OCEL RAL 6005/ND 637 HLINIK/OCEL RAL 7016/ND 701 HLINIK/OCEL RAL 8017/ND 845 HLINIK/OCEL RAL 9002/ND 953 HLINIK/OCEL RAL 9010/ND 955 HLINIK/OCEL Upozorňujeme, že standardní barvy ND zhruba odpovídají uvedeným číslům RAL. 12

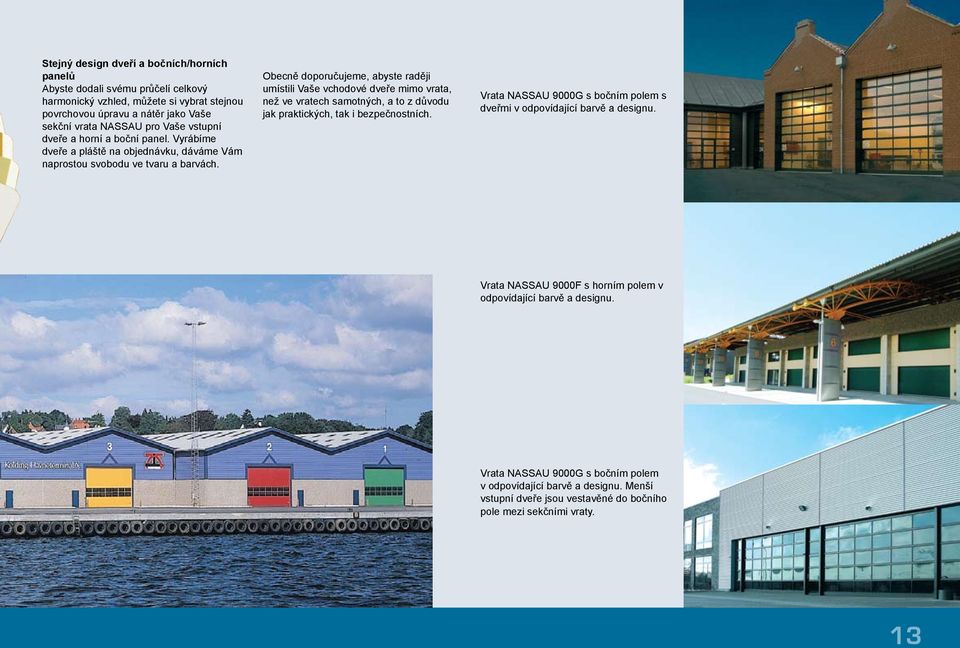

13 Stejný design dveří a bočních/horních panelů Abyste dodali svému průčelí celkový harmonický vzhled, můžete si vybrat stejnou povrchovou úpravu a nátěr jako Vaše sekční vrata NASSAU pro Vaše vstupní dveře a horní a boční panel. Vyrábíme dveře a pláště na objednávku, dáváme Vám naprostou svobodu ve tvaru a barvách. Obecně doporučujeme, abyste raději umístili Vaše vchodové dveře mimo vrata, než ve vratech samotných, a to z důvodu jak praktických, tak i bezpečnostních. Vrata NASSAU 9000G s bočním polem s dveřmi v odpovídající barvě a designu. Vrata NASSAU 9000F s horním polem v odpovídající barvě a designu. Vrata NASSAU 9000G s bočním polem v odpovídající barvě a designu. Menší vstupní dveře jsou vestavěné do bočního pole mezi sekčními vraty. 13

14 Preciznost od A do Z Dokonalé vestavění vrat Aby se vrata pohybovala hladce a tiše a byla schopná odolávat každodennímu používání v profesionálním prostředí, musí být instalována přesně a naprosto správně. Sebemenší vychýlení nebo nepřesnost může způsobit hlučnost nebo opotřebení oděrem. To je důvod, proč jsou vrata NASSAU 9000 vybavena silnými, nastavitelnými komponenty umožňujícími přesnou montáž vrat. Dodatečnou výhodou je, že jsou vrata zcela utěsněna. Chrání tak pracovníky proti chladu nebo průvanu. Odborná montáž Abychom zaručili optimální, bezproblémový provoz vrat doporučujeme, aby byla vrata instalována speciálně školenými prodejci NASSAU.. Nastavitelné vodící dráhy Vodící dráhy na vratech jsou nastavitelné. To umožňuje, aby vrata mohla být nastavována nezávisle na nerovnostech budovy. Nastavitelné závěsy a kování Vrata jsou vybavena nastavitelnými závěsy a kováním, aby byla umožněna optimální instalace s ohledem na budovu. To také znamená, že vrata tvoří účinné těsnění, které zabraňuje průvanu v případě, kdy jsou vrata uzavřena. Zabudovaná výztuha Vyztužení v sekcích vrat zvyšuje životnost středních a bočních závěsů, jakož i životnost kování zesilujících profilů na vratech. 14

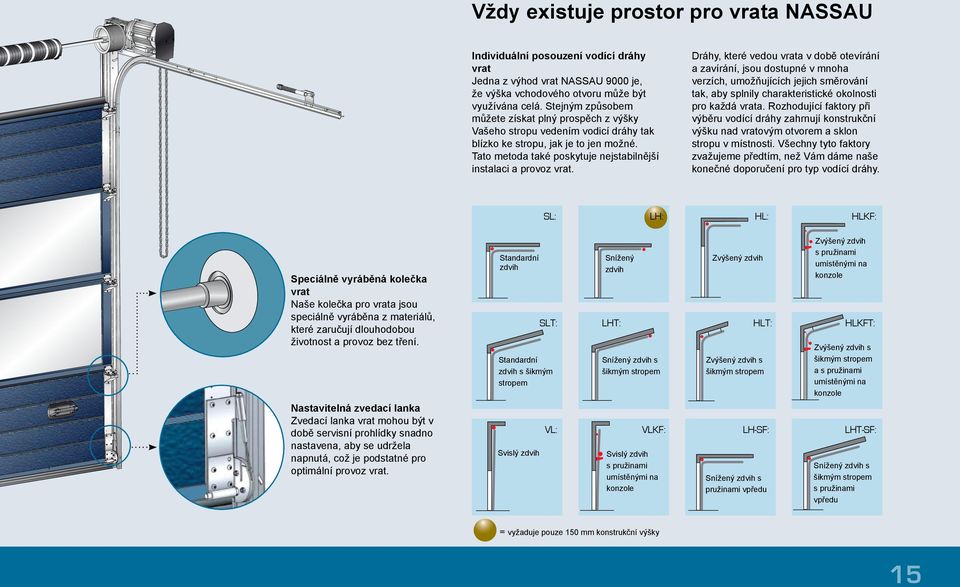

15 Vždy existuje prostor pro vrata NASSAU Individuální posouzení vodící dráhy vrat Jedna z výhod vrat NASSAU 9000 je, že výška vchodového otvoru může být využívána celá. Stejným způsobem můžete získat plný prospěch z výšky Vašeho stropu vedením vodicí dráhy tak blízko ke stropu, jak je to jen možné. Tato metoda také poskytuje nejstabilnější instalaci a provoz vrat. Dráhy, které vedou vrata v době otevírání a zavírání, jsou dostupné v mnoha verzích, umožňujících jejich směrování tak, aby splnily charakteristické okolnosti pro každá vrata. Rozhodující faktory při výběru vodící dráhy zahrnují konstrukční výšku nad vratovým otvorem a sklon stropu v místnosti. Všechny tyto faktory zvažujeme předtím, než Vám dáme naše konečné doporučení pro typ vodící dráhy. SL: LH: HL: HLKF: Speciálně vyráběná kolečka vrat Naše kolečka pro vrata jsou speciálně vyráběna z materiálů, které zaručují dlouhodobou životnost a provoz bez tření. Nastavitelná zvedací lanka Zvedací lanka vrat mohou být v době servisní prohlídky snadno nastavena, aby se udržela napnutá, což je podstatné pro optimální provoz vrat. Standardní zdvih Svislý zdvih SLT: Standardní zdvih s šikmým stropem VL: Snížený zdvih LHT: Snížený zdvih s šikmým stropem VLKF: Svislý zdvih s pružinami umístěnými na konzole Zvýšený zdvih HLT: Zvýšený zdvih s šikmým stropem LH-SF: Snížený zdvih s pružinami vpředu Zvýšený zdvih s pružinami umístěnými na konzole HLKFT: Zvýšený zdvih s šikmým stropem a s pružinami umístěnými na konzole LHT-SF: Snížený zdvih s šikmým stropem s pružinami vpředu = vyžaduje pouze 150 mm konstrukční výšky 15

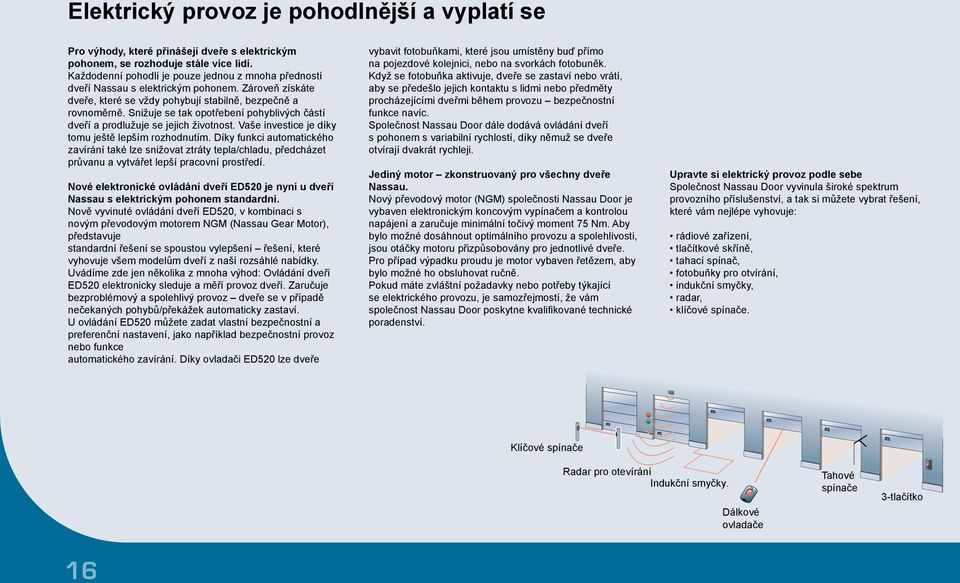

16 Elektrický provoz je pohodlnější a vyplatí se Pro výhody, které přinášejí dveře s elektrickým pohonem, se rozhoduje stále více lidí. Každodenní pohodlí je pouze jednou z mnoha předností dveří Nassau s elektrickým pohonem. Zároveň získáte dveře, které se vždy pohybují stabilně, bezpečně a rovnoměrně. Snižuje se tak opotřebení pohyblivých částí dveří a prodlužuje se jejich životnost. Vaše investice je díky tomu ještě lepším rozhodnutím. Díky funkci automatického zavírání také lze snižovat ztráty tepla/chladu, předcházet průvanu a vytvářet lepší pracovní prostředí. Nové elektronické ovládání dveří ED520 je nyní u dveří Nassau s elektrickým pohonem standardní. Nově vyvinuté ovládání dveří ED520, v kombinaci s novým převodovým motorem NGM (Nassau Gear Motor), představuje standardní řešení se spoustou vylepšení řešení, které vyhovuje všem modelům dveří z naší rozsáhlé nabídky. Uvádíme zde jen několika z mnoha výhod: Ovládání dveří ED520 elektronicky sleduje a měří provoz dveří. Zaručuje bezproblémový a spolehlivý provoz dveře se v případě nečekaných pohybů/překážek automaticky zastaví. U ovládání ED520 můžete zadat vlastní bezpečnostní a preferenční nastavení, jako například bezpečnostní provoz nebo funkce automatického zavírání. Díky ovladači ED520 lze dveře vybavit fotobuňkami, které jsou umístěny buď přímo na pojezdové kolejnici, nebo na svorkách fotobuněk. Když se fotobuňka aktivuje, dveře se zastaví nebo vrátí, aby se předešlo jejich kontaktu s lidmi nebo předměty procházejícími dveřmi během provozu bezpečnostní funkce navíc. Společnost Nassau Door dále dodává ovládání dveří s pohonem s variabilní rychlostí, díky němuž se dveře otvírají dvakrát rychleji. Jediný motor zkonstruovaný pro všechny dveře Nassau. Nový převodový motor (NGM) společnosti Nassau Door je vybaven elektronickým koncovým vypínačem a kontrolou napájení a zaručuje minimální točivý moment 75 Nm. Aby bylo možné dosáhnout optimálního provozu a spolehlivosti, jsou otáčky motoru přizpůsobovány pro jednotlivé dveře. Pro případ výpadku proudu je motor vybaven řetězem, aby bylo možné ho obsluhovat ručně. Pokud máte zvláštní požadavky nebo potřeby týkající se elektrického provozu, je samozřejmostí, že vám společnost Nassau Door poskytne kvalifikované technické poradenství. Upravte si elektrický provoz podle sebe Společnost Nassau Door vyvinula široké spektrum provozního příslušenství, a tak si můžete vybrat řešení, které vám nejlépe vyhovuje: rádiové zařízení, tlačítkové skříně, tahací spínač, fotobuňky pro otvírání, indukční smyčky, radar, klíčové spínače. Klíčové spínače Radar pro otevírání Indukční smyčky. Dálkové ovladače Tahové spínače 3-tlačítko 16

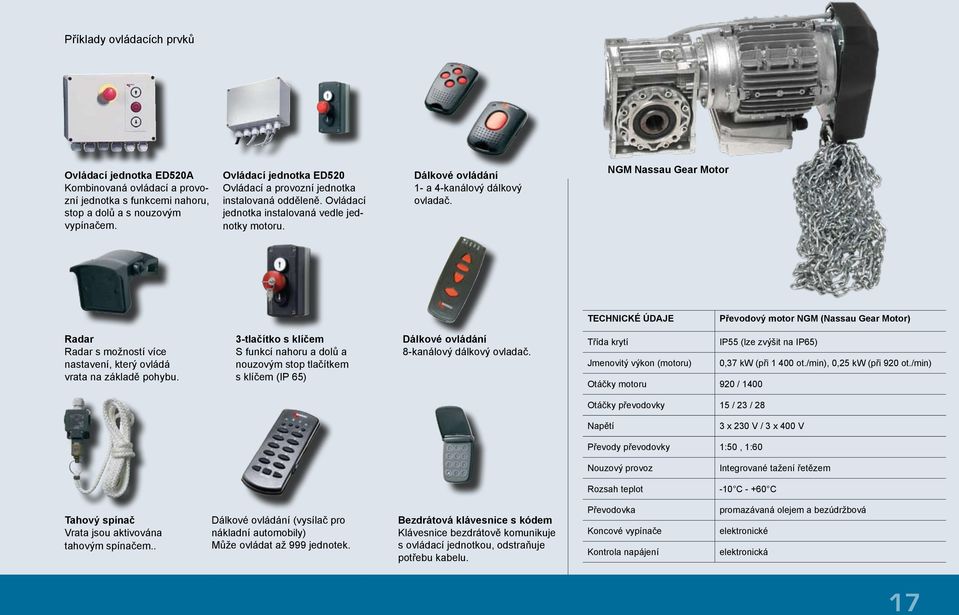

17 Příklady ovládacích prvků Ovládací jednotka ED520A Kombinovaná ovládací a provozní jednotka s funkcemi nahoru, stop a dolů a s nouzovým vypínačem. Ovládací jednotka ED520 Ovládací a provozní jednotka instalovaná odděleně. Ovládací jednotka instalovaná vedle jednotky motoru. Dálkové ovládání 1- a 4-kanálový dálkový ovladač. NGM Nassau Gear Motor TECHNICKÉ ÚDAJE Převodový motor NGM (Nassau Gear Motor) Radar Radar s možností více nastavení, který ovládá vrata na základě pohybu. 3-tlačítko s klíčem S funkcí nahoru a dolů a nouzovým stop tlačítkem s klíčem (IP 65) Dálkové ovládání 8-kanálový dálkový ovladač. Třída krytí IP55 (lze zvýšit na IP65) Jmenovitý výkon (motoru) 0,37 kw (při ot./min), 0,25 kw (při 920 ot./min) Otáčky motoru 920 / 1400 Otáčky převodovky 15 / 23 / 28 Napětí 3 x 230 V / 3 x 400 V Převody převodovky 1:50, 1:60 Nouzový provoz Integrované tažení řetězem Rozsah teplot -10 C C Tahový spínač Vrata jsou aktivována tahovým spínačem.. Dálkové ovládání (vysílač pro nákladní automobily) Může ovládat až 999 jednotek. Bezdrátová klávesnice s kódem Klávesnice bezdrátově komunikuje s ovládací jednotkou, odstraňuje potřebu kabelu. Převodovka Koncové vypínače Kontrola napájení promazávaná olejem a bezúdržbová elektronické elektronická 17

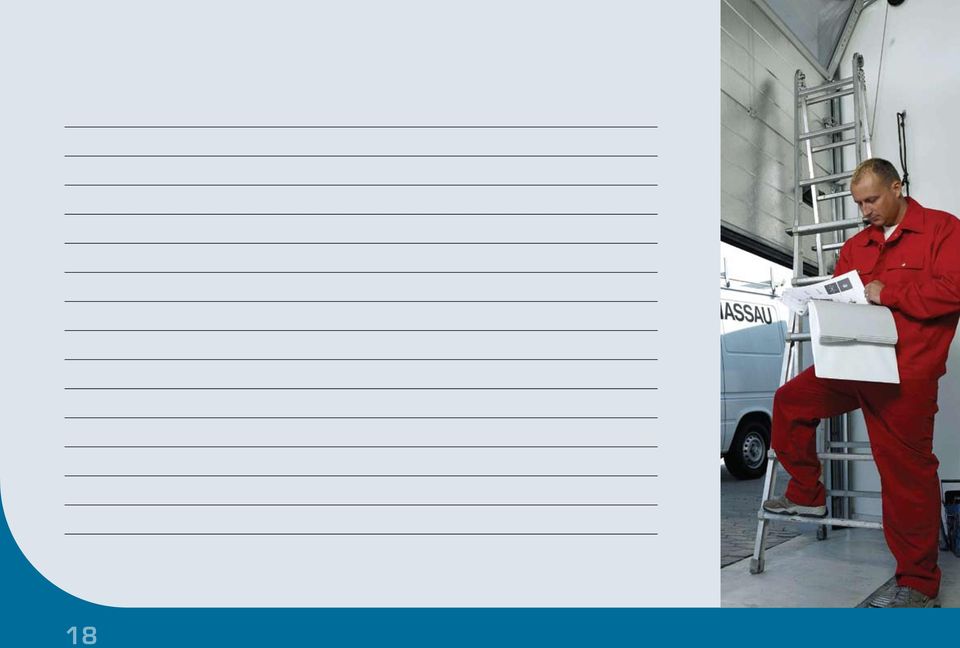

18 18

19 Souhrnný přehled technických údajů 9000F 9000G 9000M M odel = standard = volitelné - = není možné Velikost Materiál (vrat) Velikost sekce Odolnost proti vě tru * Šíř k a v mm (min. - max. ) Výška v mm (min. - max.) dodána vyšší vrata Na požádání mohou být * Hodnoty pro vrata velikosti 4 x 4 metry bez průchozích dveří **S dvojitou akrylovou výplní H liník O cel - Nerezová ocel - Výška v mm / Tloušťka v mm Dle EN /EN (tř ída) Izolač n í vlastnosti * Dle EN /EN (U = W/m²K) 1.02 Vodotě snost * Vzduchotě snost * Těsnění 3.57** 1.44 Dle EN /EN ( tř ída) Dle EN /EN ( tř ída) Boční těsněn í Horní těsněn í Těsnění vnitřn í sekce Spodní těsněn í Přerušený tepelný most mezi předním a zadním pláštěm vrat - Pěnové sekce Průchozí dveře Průchozí dveře pře s max. 3 sekce Barvy/koneč ná povrchová úprava Bezpeč nostní vybavení Okna/výplně 10 druhů standardních barev - Pěnové sekce Eloxovaný hliník - Sekce s hliníkovými profily Všechny barevné odstíny RAL a NCS Ochrana proti sevření prstů m ezi panely Ochrana při přetržení lanka Ochrana při přetržení pružiny Ochranný límec na kolečkách vrat Bezpečnostní fotobuňky na elektricky ovládaných vratech 4 typy oken vniknutí s energetickou úsporou v plastovém rámu proti 16 různých standardních výplní
