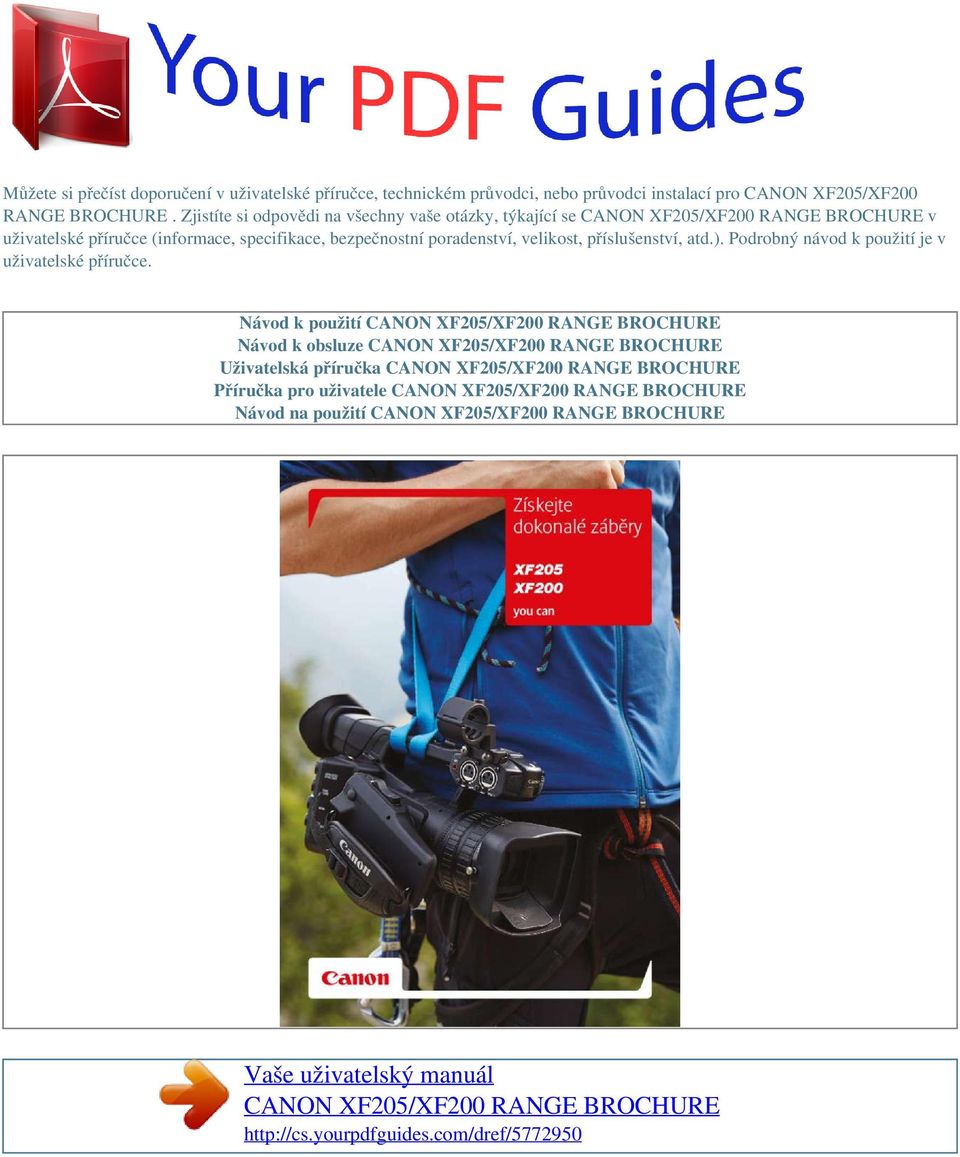

1 Můžete si přečíst doporučení v uživatelské příručce, technickém průvodci, nebo průvodci instalací pro CANON XF205/XF200 RANGE BROCHURE. Zjistíte si odpovědi na všechny vaše otázky, týkající se v uživatelské příručce (informace, specifikace, bezpečnostní poradenství, velikost, příslušenství, atd.). Podrobný návod k použití je v uživatelské příručce. Návod k použití Návod k obsluze Uživatelská příručka Příručka pro uživatele Návod na použití

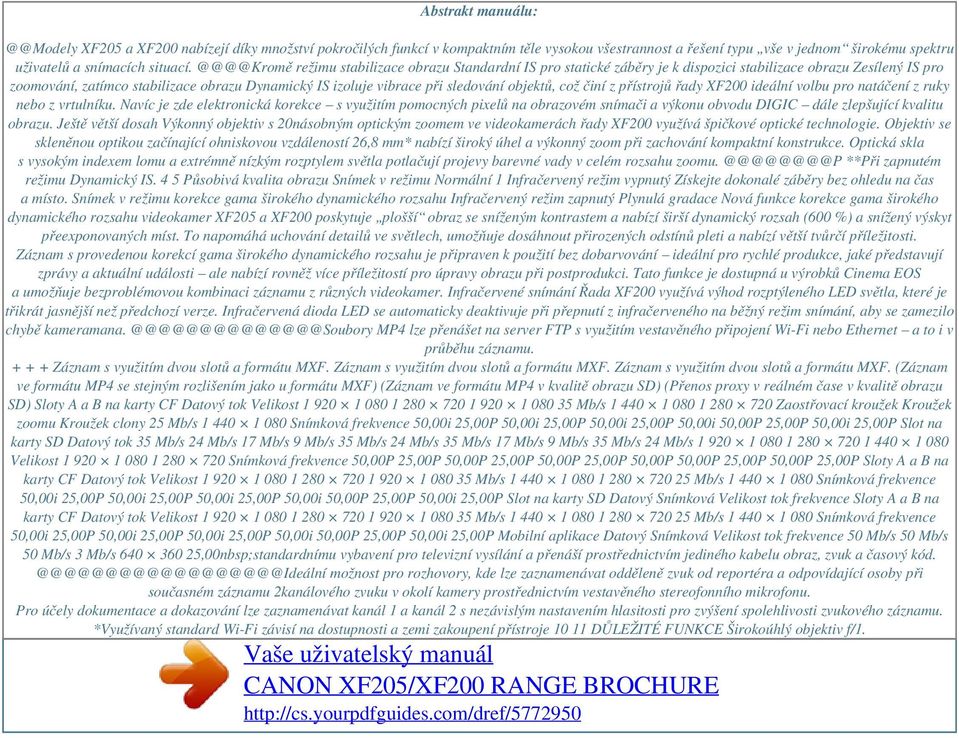

2 Abstrakt manuálu: XF205 a XF200 nabízejí díky množství pokročilých funkcí v kompaktním těle vysokou všestrannost a řešení typu vše v jednom širokému spektru uživatelů a snímacích režimu stabilizace obrazu Standardní IS pro statické záběry je k dispozici stabilizace obrazu Zesílený IS pro zoomování, zatímco stabilizace obrazu Dynamický IS izoluje vibrace při sledování objektů, což činí z přístrojů řady XF200 ideální volbu pro natáčení z ruky nebo z vrtulníku. Navíc je zde elektronická korekce s využitím pomocných pixelů na obrazovém snímači a výkonu obvodu DIGIC dále zlepšující kvalitu obrazu. Ještě větší dosah Výkonný objektiv s 20násobným optickým zoomem ve videokamerách řady XF200 využívá špičkové optické technologie. Objektiv se skleněnou optikou začínající ohniskovou vzdáleností 26,8 mm* nabízí široký úhel a výkonný zoom při zachování kompaktní konstrukce. Optická skla s vysokým indexem lomu a extrémně nízkým rozptylem světla potlačují projevy barevné vady v celém rozsahu **Při zapnutém režimu Dynamický IS. 4 5 Působivá kvalita obrazu Snímek v režimu Normální 1 Infračervený režim vypnutý Získejte dokonalé záběry bez ohledu na čas a místo. Snímek v režimu korekce gama širokého dynamického rozsahu Infračervený režim zapnutý Plynulá gradace Nová funkce korekce gama širokého dynamického rozsahu videokamer XF205 a XF200 poskytuje plošší obraz se sníženým kontrastem a nabízí širší dynamický rozsah (600 %) a snížený výskyt přeexponovaných míst. To napomáhá uchování detailů ve světlech, umožňuje dosáhnout přirozených odstínů pleti a nabízí větší tvůrčí příležitosti. Záznam s provedenou korekcí gama širokého dynamického rozsahu je připraven k použití bez dobarvování ideální pro rychlé produkce, jaké představují zprávy a aktuální události ale nabízí rovněž více příležitostí pro úpravy obrazu při postprodukci. Tato funkce je dostupná u výrobků Cinema EOS a umožňuje bezproblémovou kombinaci záznamu z různých videokamer. Infračervené snímání Řada XF200 využívá výhod rozptýleného LED světla, které je třikrát jasnější než předchozí verze. Infračervená dioda LED se automaticky deaktivuje při přepnutí z infračerveného na běžný režim snímání, aby se zamezilo chybě MP4 lze přenášet na server FTP s využitím vestavěného připojení Wi-Fi nebo Ethernet a to i v průběhu záznamu Záznam s využitím dvou slotů a formátu MXF. Záznam s využitím dvou slotů a formátu MXF. Záznam s využitím dvou slotů a formátu MXF. (Záznam ve formátu MP4 se stejným rozlišením jako u formátu MXF) (Záznam ve formátu MP4 v kvalitě obrazu SD) (Přenos proxy v reálném čase v kvalitě obrazu SD) Sloty A a B na karty CF Datový tok Velikost Mb/s Zaostřovací kroužek Kroužek zoomu Kroužek clony 25 Mb/s Snímková frekvence 50,00i 25,00P 50,00i 25,00P 50,00i 25,00P 50,00i 50,00P 25,00P 50,00i 25,00P Slot na karty SD Datový tok 35 Mb/s 24 Mb/s 17 Mb/s 9 Mb/s 35 Mb/s 24 Mb/s 35 Mb/s 17 Mb/s 9 Mb/s 35 Mb/s 24 Mb/s Velikost Snímková frekvence 50,00P 25,00P 50,00P 25,00P 50,00P 25,00P 50,00P 50,00P 25,00P 50,00P 25,00P Sloty A a B na karty CF Datový tok Velikost Mb/s Mb/s Snímková frekvence 50,00i 25,00P 50,00i 25,00P 50,00i 25,00P 50,00i 50,00P 25,00P 50,00i 25,00P Slot na karty SD Datový Snímková Velikost tok frekvence Sloty A a B na karty CF Datový tok Velikost Mb/s Mb/s Snímková frekvence 50,00i 25,00P 50,00i 25,00P 50,00i 25,00P 50,00i 50,00P 25,00P 50,00i 25,00P Mobilní aplikace Datový Snímková Velikost tok frekvence 50 Mb/s 50 Mb/s 50 Mb/s 3 Mb/s ,00nbsp;standardnímu vybavení pro televizní vysílání a přenáší prostřednictvím jediného kabelu obraz, zvuk a časový možnost pro rozhovory, kde lze zaznamenávat odděleně zvuk od reportéra a odpovídající osoby při současném záznamu 2kanálového zvuku v okolí kamery prostřednictvím vestavěného stereofonního mikrofonu. Pro účely dokumentace a dokazování lze zaznamenávat kanál 1 a kanál 2 s nezávislým nastavením hlasitosti pro zvýšení spolehlivosti zvukového záznamu. *Využívaný standard Wi-Fi závisí na dostupnosti a zemi zakoupení přístroje DŮLEŽITÉ FUNKCE Širokoúhlý objektiv f/1.

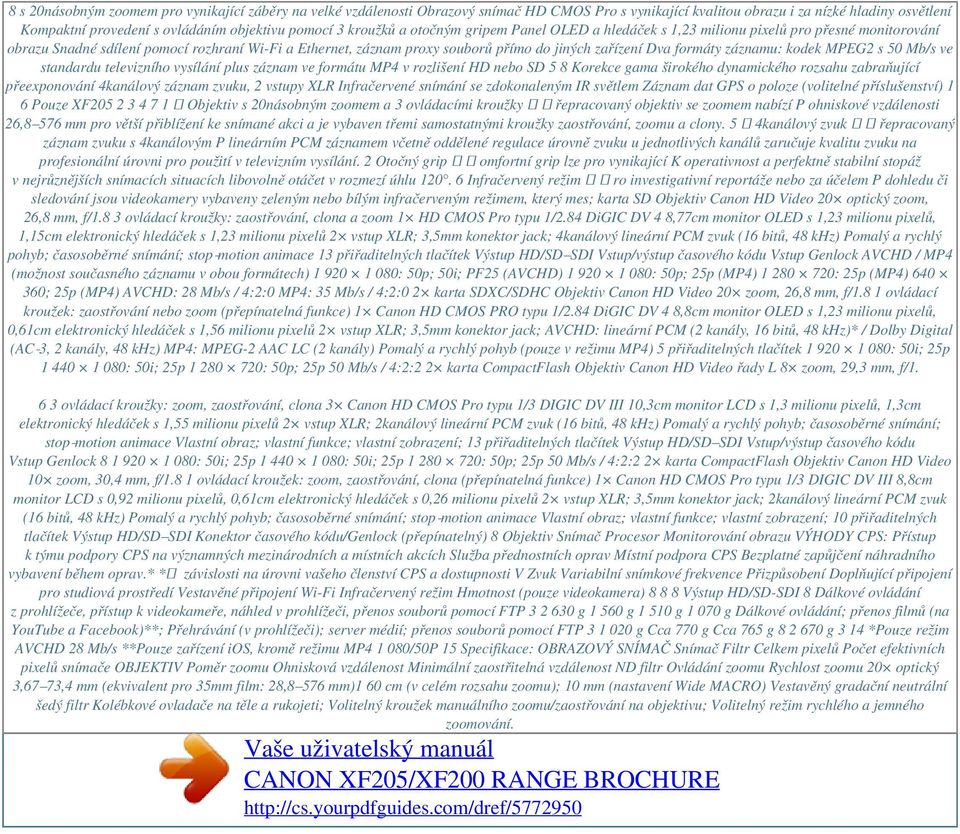

3 8 s 20násobným zoomem pro vynikající záběry na velké vzdálenosti Obrazový snímač HD CMOS Pro s vynikající kvalitou obrazu i za nízké hladiny osvětlení Kompaktní provedení s ovládáním objektivu pomocí 3 kroužků a otočným gripem Panel OLED a hledáček s 1,23 milionu pixelů pro přesné monitorování obrazu Snadné sdílení pomocí rozhraní Wi-Fi a Ethernet, záznam proxy souborů přímo do jiných zařízení Dva formáty záznamu: kodek MPEG2 s 50 Mb/s ve standardu televizního vysílání plus záznam ve formátu MP4 v rozlišení HD nebo SD 5 8 Korekce gama širokého dynamického rozsahu zabraňující přeexponování 4kanálový záznam zvuku, 2 vstupy XLR Infračervené snímání se zdokonaleným IR světlem Záznam dat GPS o poloze (volitelné příslušenství) 1 6 Pouze XF Objektiv s 20násobným zoomem a 3 ovládacími kroužky řepracovaný objektiv se zoomem nabízí P ohniskové vzdálenosti 26,8 576 mm pro větší přiblížení ke snímané akci a je vybaven třemi samostatnými kroužky zaostřování, zoomu a clony. 5 4kanálový zvuk řepracovaný záznam zvuku s 4kanálovým P lineárním PCM záznamem včetně oddělené regulace úrovně zvuku u jednotlivých kanálů zaručuje kvalitu zvuku na profesionální úrovni pro použití v televizním vysílání. 2 Otočný grip omfortní grip lze pro vynikající K operativnost a perfektně stabilní stopáž v nejrůznějších snímacích situacích libovolně otáčet v rozmezí úhlu Infračervený režim ro investigativní reportáže nebo za účelem P dohledu či sledování jsou videokamery vybaveny zeleným nebo bílým infračerveným režimem, který mes; karta SD Objektiv Canon HD Video 20 optický zoom, 26,8 mm, f/1.8 3 ovládací kroužky: zaostřování, clona a zoom 1 HD CMOS Pro typu 1/2.84 DiGIC DV 4 8,77cm monitor OLED s 1,23 milionu pixelů, 1,15cm elektronický hledáček s 1,23 milionu pixelů 2 vstup XLR; 3,5mm konektor jack; 4kanálový lineární PCM zvuk (16 bitů, 48 khz) Pomalý a rychlý pohyb; časosoběrné snímání; stop motion animace 13 přiřaditelných tlačítek Výstup HD/SD SDI Vstup/výstup časového kódu Vstup Genlock AVCHD / MP4 (možnost současného záznamu v obou formátech) : 50p; 50i; PF25 (AVCHD) : 50p; 25p (MP4) : 25p (MP4) ; 25p (MP4) AVCHD: 28 Mb/s / 4:2:0 MP4: 35 Mb/s / 4:2:0 2 karta SDXC/SDHC Objektiv Canon HD Video 20 zoom, 26,8 mm, f/1.8 1 ovládací kroužek: zaostřování nebo zoom (přepínatelná funkce) 1 Canon HD CMOS PRO typu 1/2.84 DiGIC DV 4 8,8cm monitor OLED s 1,23 milionu pixelů, 0,61cm elektronický hledáček s 1,56 milionu pixelů 2 vstup XLR; 3,5mm konektor jack; AVCHD: lineární PCM (2 kanály, 16 bitů, 48 khz)* / Dolby Digital (AC 3, 2 kanály, 48 khz) MP4: MPEG-2 AAC LC (2 kanály) Pomalý a rychlý pohyb (pouze v režimu MP4) 5 přiřaditelných tlačítek : 50i; 25p : 50i; 25p : 50p; 25p 50 Mb/s / 4:2:2 2 karta CompactFlash Objektiv Canon HD Video řady L 8 zoom, 29,3 mm, f/ ovládací kroužky: zoom, zaostřování, clona 3 Canon HD CMOS Pro typu 1/3 DIGIC DV III 10,3cm monitor LCD s 1,3 milionu pixelů, 1,3cm elektronický hledáček s 1,55 milionu pixelů 2 vstup XLR; 2kanálový lineární PCM zvuk (16 bitů, 48 khz) Pomalý a rychlý pohyb; časosoběrné snímání; stop motion animace Vlastní obraz; vlastní funkce; vlastní zobrazení; 13 přiřaditelných tlačítek Výstup HD/SD SDI Vstup/výstup časového kódu Vstup Genlock : 50i; 25p : 50i; 25p : 50p; 25p 50 Mb/s / 4:2:2 2 karta CompactFlash Objektiv Canon HD Video 10 zoom, 30,4 mm, f/1.8 1 ovládací kroužek: zoom, zaostřování, clona (přepínatelná funkce) 1 Canon HD CMOS Pro typu 1/3 DIGIC DV III 8,8cm monitor LCD s 0,92 milionu pixelů, 0,61cm elektronický hledáček s 0,26 milionu pixelů 2 vstup XLR; 3,5mm konektor jack; 2kanálový lineární PCM zvuk (16 bitů, 48 khz) Pomalý a rychlý pohyb; časosoběrné snímání; stop motion animace Vlastní obraz; vlastní funkce; vlastní zobrazení; 10 přiřaditelných tlačítek Výstup HD/SD SDI Konektor časového kódu/genlock (přepínatelný) 8 Objektiv Snímač Procesor Monitorování obrazu VÝHODY CPS: Přístup k týmu podpory CPS na významných mezinárodních a místních akcích Služba přednostních oprav Místní podpora CPS Bezplatné zapůjčení náhradního vybavení během oprav.* * závislosti na úrovni vašeho členství CPS a dostupnosti V Zvuk Variabilní snímkové frekvence Přizpůsobení Doplňující připojení pro studiová prostředí Vestavěné připojení Wi-Fi Infračervený režim Hmotnost (pouze videokamera) Výstup HD/SD-SDI 8 Dálkové ovládání z prohlížeče, přístup k videokameře, náhled v prohlížeči, přenos souborů pomocí FTP g g g g Dálkové ovládání; přenos filmů (na YouTube a Facebook)**; Přehrávání (v prohlížeči); server médií; přenos souborů pomocí FTP g Cca 770 g Cca 765 g g 3 14 *Pouze režim AVCHD 28 Mb/s **Pouze zařízení ios, kromě režimu MP /50P 15 Specifikace: OBRAZOVÝ SNÍMAČ Snímač Filtr Celkem pixelů Počet efektivních pixelů snímače OBJEKTIV Poměr zoomu Ohnisková vzdálenost Minimální zaostřitelná vzdálenost ND filtr Ovládání zoomu Rychlost zoomu 20 optický 3,67 73,4 mm (ekvivalent pro 35mm film: 28,8 576 mm)1 60 cm (v celém rozsahu zoomu); 10 mm (nastavení Wide MACRO) Vestavěný gradační neutrální šedý filtr Kolébkové ovladače na těle a rukojeti; Volitelný kroužek manuálního zoomu/zaostřování na objektivu; Volitelný režim rychlého a jemného zoomování.

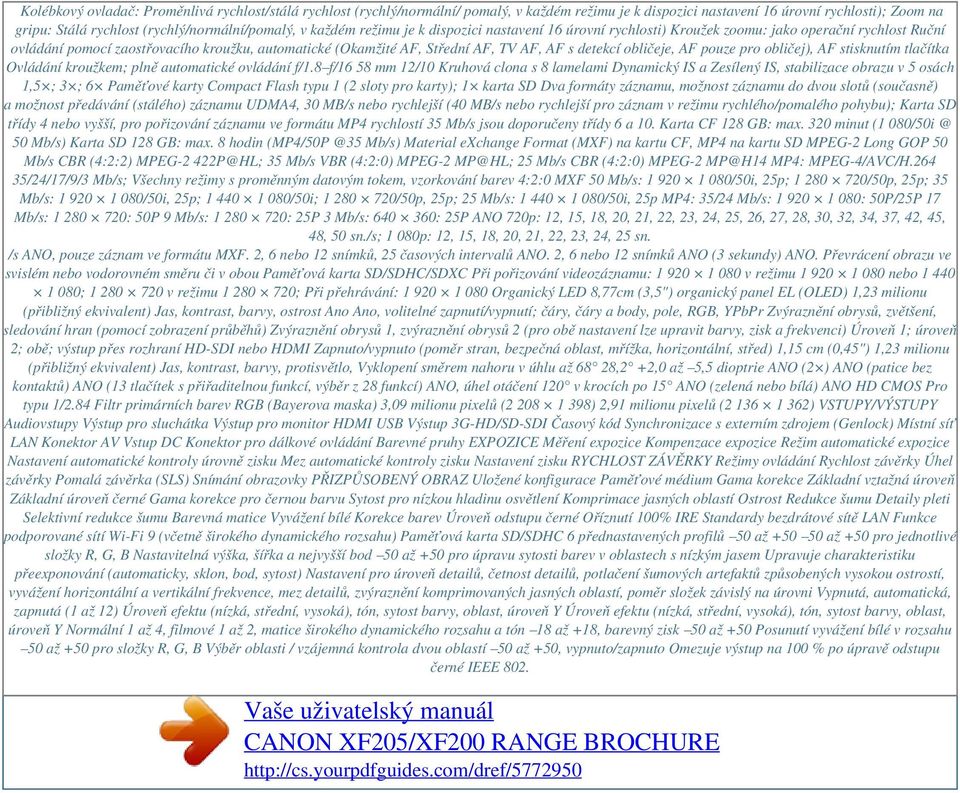

4 Kolébkový ovladač: Proměnlivá rychlost/stálá rychlost (rychlý/normální/ pomalý, v každém režimu je k dispozici nastavení 16 úrovní rychlosti); Zoom na gripu: Stálá rychlost (rychlý/normální/pomalý, v každém režimu je k dispozici nastavení 16 úrovní rychlosti) Kroužek zoomu: jako operační rychlost Ruční ovládání pomocí zaostřovacího kroužku, automatické (Okamžité AF, Střední AF, TV AF, AF s detekcí obličeje, AF pouze pro obličej), AF stisknutím tlačítka Ovládání kroužkem; plně automatické ovládání f/1.8 f/16 58 mm 12/10 Kruhová clona s 8 lamelami Dynamický IS a Zesílený IS, stabilizace obrazu v 5 osách 1,5 ; 3 ; 6 Paměťové karty Compact Flash typu 1 (2 sloty pro karty); 1 karta SD Dva formáty záznamu, možnost záznamu do dvou slotů (současně) a možnost předávání (stálého) záznamu UDMA4, 30 MB/s nebo rychlejší (40 MB/s nebo rychlejší pro záznam v režimu rychlého/pomalého pohybu); Karta SD třídy 4 nebo vyšší, pro pořizování záznamu ve formátu MP4 rychlostí 35 Mb/s jsou doporučeny třídy 6 a 10. Karta CF 128 GB: max. 320 minut (1 50 Mb/s) Karta SD 128 GB: max. 8 hodin Mb/s) Material exchange Format (MXF) na kartu CF, MP4 na kartu SD MPEG-2 Long GOP 50 Mb/s CBR (4:2:2) MPEG-2 422P@HL; 35 Mb/s VBR (4:2:0) MPEG-2 MP@HL; 25 Mb/s CBR (4:2:0) MPEG-2 MP@H14 MP4: MPEG-4/AVC/H /24/17/9/3 Mb/s; Všechny režimy s proměnným datovým tokem, vzorkování barev 4:2:0 MXF 50 Mb/s: /50i, 25p; /50p, 25p; 35 Mb/s: /50i, 25p; /50i; /50p, 25p; 25 Mb/s: /50i, 25p MP4: 35/24 Mb/s: : 50P/25P 17 Mb/s: : 50P 9 Mb/s: : 25P 3 Mb/s: : 25P ANO 720p: 12, 15, 18, 20, 21, 22, 23, 24, 25, 26, 27, 28, 30, 32, 34, 37, 42, 45, 48, 50 sn./s; 1 080p: 12, 15, 18, 20, 21, 22, 23, 24, 25 sn. /s ANO, pouze záznam ve formátu MXF. 2, 6 nebo 12 snímků, 25 časových intervalů ANO. 2, 6 nebo 12 snímků ANO (3 sekundy) ANO. Převrácení obrazu ve svislém nebo vodorovném směru či v obou Paměťová karta SD/SDHC/SDXC Při pořizování videozáznamu: v režimu nebo ; v režimu ; Při přehrávání: Organický LED 8,77cm (3,5") organický panel EL (OLED) 1,23 milionu (přibližný ekvivalent) Jas, kontrast, barvy, ostrost Ano Ano, volitelné zapnutí/vypnutí; čáry, čáry a body, pole, RGB, YPbPr Zvýraznění obrysů, zvětšení, sledování hran (pomocí zobrazení průběhů) Zvýraznění obrysů 1, zvýraznění obrysů 2 (pro obě nastavení lze upravit barvy, zisk a frekvenci) Úroveň 1; úroveň 2; obě; výstup přes rozhraní HD-SDI nebo HDMI Zapnuto/vypnuto (poměr stran, bezpečná oblast, mřížka, horizontální, střed) 1,15 cm (0,45") 1,23 milionu (přibližný ekvivalent) Jas, kontrast, barvy, protisvětlo, Vyklopení směrem nahoru v úhlu až 68 28,2 +2,0 až 5,5 dioptrie ANO (2 ) ANO (patice bez kontaktů) ANO (13 tlačítek s přiřaditelnou funkcí, výběr z 28 funkcí) ANO, úhel otáčení 120 v krocích po 15 ANO (zelená nebo bílá) ANO HD CMOS Pro typu 1/2.84 Filtr primárních barev RGB (Bayerova maska) 3,09 milionu pixelů ( ) 2,91 milionu pixelů ( ) VSTUPY/VÝSTUPY Audiovstupy Výstup pro sluchátka Výstup pro monitor HDMI USB Výstup 3G-HD/SD-SDI Časový kód Synchronizace s externím zdrojem (Genlock) Místní síť LAN Konektor AV Vstup DC Konektor pro dálkové ovládání Barevné pruhy EXPOZICE Měření expozice Kompenzace expozice Režim automatické expozice Nastavení automatické kontroly úrovně zisku Mez automatické kontroly zisku Nastavení zisku RYCHLOST ZÁVĚRKY Režimy ovládání Rychlost závěrky Úhel závěrky Pomalá závěrka (SLS) Snímání obrazovky PŘIZPŮSOBENÝ OBRAZ Uložené konfigurace Paměťové médium Gama korekce Základní vztažná úroveň Základní úroveň černé Gama korekce pro černou barvu Sytost pro nízkou hladinu osvětlení Komprimace jasných oblastí Ostrost Redukce šumu Detaily pleti Selektivní redukce šumu Barevná matice Vyvážení bílé Korekce barev Úroveň odstupu černé Oříznutí 100% IRE Standardy bezdrátové sítě LAN Funkce podporované sítí Wi-Fi 9 (včetně širokého dynamického rozsahu) Paměťová karta SD/SDHC 6 přednastavených profilů 50 až až +50 pro jednotlivé složky R, G, B Nastavitelná výška, šířka a nejvyšší bod 50 až +50 pro úpravu sytosti barev v oblastech s nízkým jasem Upravuje charakteristiku přeexponování (automaticky, sklon, bod, sytost) Nastavení pro úroveň detailů, četnost detailů, potlačení šumových artefaktů způsobených vysokou ostrostí, vyvážení horizontální a vertikální frekvence, mez detailů, zvýraznění komprimovaných jasných oblastí, poměr složek závislý na úrovni Vypnutá, automatická, zapnutá (1 až 12) Úroveň efektu (nízká, střední, vysoká), tón, sytost barvy, oblast, úroveň Y Úroveň efektu (nízká, střední, vysoká), tón, sytost barvy, oblast, úroveň Y Normální 1 až 4, filmové 1 až 2, matice širokého dynamického rozsahu a tón 18 až +18, barevný zisk 50 až +50 Posunutí vyvážení bílé v rozsahu 50 až +50 pro složky R, G, B Výběr oblasti / vzájemná kontrola dvou oblastí 50 až +50, vypnuto/zapnuto Omezuje výstup na 100 % po úpravě odstupu černé IEEE 802.

5 Powered by TCPDF ( 11b/g/n (pásmo 2,4 GHz) / IEEE a/n (pásmo 5 GHz)2 Zahájení a ukončení pořizování záznamu, třírychlostní ovládání zaostření, třírychlostní ovládání zoomu, režim a úprava vyvážení bílé, clona, závěrka, teplota chromatičnosti, tlačítko s přiřaditelnou funkcí, automatické nastavení / vypnutí neutrálního šedého filtru Internet Explorer 8 nebo novější, Safari (ios), Safari (Mac OS), standardní prohlížeč systému Android Clona, zaostření, vyvážení bílé, rychlost závěrky, zisk, kompenzace expozice, režim snímání, výběr slotu, zahájení a ukončení pořizování záznamu Režim nastavení videokamery: , zjednodušené nastavení Otevřený/WPA-PSK/WPA2-PSK WEP64, WEP128, TKIP, AES Zeměpisná šířka / zeměpisná délka / nadmořská výška, koordinovaný světový čas (UTC) ANO, v plně automatickém režimu A, B, přednastavené (Denní světlo, Žárovka), teplota chromatičnosti Obnovovací, spuštění nahrávání, volné spuštění, externí, přidržení 00:00:00:00, volitelné nastavení / vynulování 16bitový 4kanálový nebo 2kanálový (48 khz) lineární PCM Omezovač zvuku, automatické/ruční nastavení pomocí ovládacích voličů na rukojeti ANO ANO Software Data Import Utility, akumulátor BP-955, DC kabel DC-930, kompaktní napájecí adaptér CA-930, bezdrátový ovladač WL-D6000, očnice, sluneční clona s krytkou, jednotka držáku mikrofonu, napájecí Fax canon.cz Canon Europe canon-europe.com Czech Edition Canon Europa N. V., 2014.
