1 EnTEC TANK-LINE Zásobníky teplé vody INDUSTRY-LINE Popis Materiál ocel S235JR Odolnost vůči tlaku 10 barů Vnitřní plochy ovány podle DIN 4753 díl 3 Z vnějšku základní nátěr 1 výměník tepla Optimálně izolováno díky fleece izolaci nebo tvrdé PU pěně včetně dna a víka podle DIN 4753 Optimální ochrana proti korozi podle DIN 4753 díl 6 magnéziovou ochrannou anodou titanovou anodou Correx Dodává se ve stříbrné barvě Studená voda Tepelné čerpadlo 35

2 Zásobník teplé vody BSA Popis produktu Stacionární zásobník Revizní otvor možnost osazení závitovým G 1 12" otopným tělesem, DN 110 Včetně jímky čidla Teploměr v rozsahu dodávky (přibaleno) Možnost sériového dodatečného vybavení el. vyhříváním Všechny vnější závity plošně utěsněny Bez FCKW, 50 mm PU-s izolací tvrdou pěnou, s opláštěním z kašírovaného, barevného plastu podle DIN 4753 díl 8 Přestavitelné nohy viz seznam příslušenství Typ zásobníku BSA Objem [litry] Průměr bez izolace 500* 500* 600* 650* Průměr s izolací Izolace 50* Výška s izolací Sklopná výška Otopná plocha [m 2 ] 0,9 1,2 1,5 1,8 Objem vody WT [litry] 5,7 7,5 9,4 11,3 Objemový průtok WT [m³h] 1,2 1,6 2,0 2,4 Tlaková ztráta WT [mbar] NL výkonové číslo** podle DIN , Trvalý výkon [kw] 28,9 39, podle DIN 4708 (10º80º45º) [lh] Max. T max. P TW [ C bar] Max. T max. P HZG*** [ C bar] Studenáteplá voda AG (KWWW) [palce] G 1 G 1 G 1 G 1 Cirkulace AG (Z) [palce] G ¾ G ¾ G ¾ G ¾ Tepelný výměník, všechny AG (VLRL) [palce] G ¾ G ¾ G ¾ G ¾ Elektrické topení IG (E-HZG) [palce] G 1½ G 1½ G 1½ G 1½ Jmenovitá světlost revizní příruby (RFL) DN 110 DN 110 DN 110 DN 110 Přípojky čidloregulátor (F1) jímka čidla, vnitřní průměr 9 mm Přípojka teploměru M8 Rozměrové údaje, umístění vývodů - výška od základny KW (studená voda) RL (zpátečka) VL (přívod) Z (cirkulace) WW (teplá voda) E-HZG (el. dohřev) Hmotnost [kg] Cena včetně izolace [Kčks] , , , ,- Objednací číslo barevné provedení Zásobník včetně izolace RAL * Izolace není odnímatelná ** Pro dosažení udaného NL-výkonového čísla musí být výkon kotle vyšší než udaný trvalý výkon *** Provozním médiem tepelného výměníku je výhradně voda v kapalném stavu 36

3 Popis produktu Stacionární zásobník Zásobník teplé vody BS mm izolace z fleece s krycí vrstvou PVC vč. izolace dna (od 750 l v tl. 100 mm) podle DIN 4753 díl 8 Teplotní čidlo s variabilním umístěním díky svorkové liště Teploměr do 1001 l je součástí dodávky (přibalen) Možnost sériového dodatečného vybavení el. vyhříváním Revizní otvor možnost osazení přírubovým otopným tělesem, DN 110 Všechny vnější závity plošně utěsněny Přestavitelné nohy viz seznam příslušenství E-HZG RFL WW Z VL1 RL1 KW TANK-LINE Typ zásobníku BS Objem [litry] Průměr bez izolace Průměr s izolací Izolace Výška s izolací Sklopná výška Otopná plocha [m 2 ] 0,7 1,0 1,4 1,4 1,7 2,1 2,7 2,9 4,0 4,0 Objem vody WT [litry] 4,5 6,3 8,8 8,8 10,7 13,2 22,8 24,5 34,0 34,0 Objemový průtok WT [m³h] 1,0 1,3 1,6 1,9 2,1 2,7 4,2 4,6 5,1 5,1 Tlaková ztráta WT [mbar] NL výkonové číslo** podle DIN ,9 2,5 4, Trvalý výkon [kw] 23,6 30, ,6 65, podle DIN 4708 (10º80º45º) [lh] Max. T max. P TW [ C bar] Max. T max. P HZG*** [ C bar] Studenáteplá voda AG (KWWW) [palce] G 1 G 1 G 1 G 1 G 1 G 1 G 1½ G 1½ G 2 G 2 Cirkulace AG (Z) [palce] G ¾ G ¾ G ¾ G ¾ G ¾ G ¾ G ¾ G ¾ G 1 G 1 Tepelný výměník, všechny AG (VLRL) [palce] G 1 G 1 G 1 G 1 G 1 G 1 G 1¼ G 1¼ G 1½ G 1½ Elektrické topení IG (E-HZG) [palce] G 1½ G 1½ G 1½ G 1½ G 1½ G 1½ G 1½ G 1½ G 1½ G 1½ Jmenovitá světlost revizní příruby (RFL) DN 110 DN 110 DN 110 DN 110 DN 110 DN 110 DN 200 DN 200 DN 200 DN 200 Přípojky čidloregulátor svorková lišta čidla Přípojka teploměru M8 - - Rozměrové údaje, umístění vývodů - výška od základny KW (studená voda) RL (zpátečka) VL (přívod) Z (cirkulace) WW (teplá voda) E-HZG (el. dohřev) Hmotnost [kg] * 373* 460* 560* Cena bez izolace [Kčks] , , , ,- Cena včetně VL izolace [Kčks] , , , , , , Cena VL izolace [Kčks] , , , ,- Objednací číslo barevné provedení Zásobník včetně VL izolace 038 (do 500 l), bez izolace(nad 500 l) RAL VL izolace 038 RAL * Hmotnost bez izolace ** Pro dosažení udaného NL-výkonového čísla musí být výkon kotle vyšší než udaný trvalý výkon *** Provozním médiem tepelného výměníku je výhradně voda v kapalném stavu 37

4 Vysoce výkonný zásobník HLS-Plus Popis produktu Zásobník teplé vody s vysokým výkonem pro nepřímý ohřev teplé vody prostřednictvím olejového nebo plynového kotle, kondenzačního kotle, nízkoteplotního kotle, kotle na tuhá paliva a tepelného čerpadla Dvojitý tepelný výměník z hladkých trubek (stejné délky vnitřnívnější od 300 l) Provozní režimy páru tepelných výměníků: 1. paralerní provoz; 2. jednotlivý provoz; 3. seriový provoz Revizní otvor možnost osazení přírubovým otopným tělesem Všechny vnější závity plošně utěsněny mm fleece izolace s krycí vrstvou PVC vč. izolace dna podle DIN 4753 díl 8 Teplotní čidlo s variabilním umístěním díky svorkové liště Přestavitelné nohy viz seznam příslušenství Typ zásobníku HLS-Plus Objem [litry] Průměr bez izolace Průměr s izolací Izolace Výška s izolací Sklopná výška Otopná plocha [m 2 ] 1,5 2,- 3,8 (2 x 1,6) 5 (2 x 2,5) 5 (2 x 2,5) 6,- (2 3,-) Objem vody WT [litry] 9,4 12,6 25 (2 x 12,5) 32 (2 x 16) 32 (2 x 16) 38 (2 x 19) Objemový průtok WT [m³h] 1,7 2,3 3,6 3,8 4,0 4,0 Tlaková ztráta WT seriovýparalelníjedbotlivý [mbar] NL výkonové číslo* podle DIN ,8 5,1 19,2 27, Trvalý výkon [kw] 39,8 54,9 89,4 101,7 101,7 101,7 podle DIN 4708 (10º80º45º) [lh] Max. T max. P TW [ C bar] Max. T max. P HZG** [ C bar] Studenáteplá voda AG (KWWW) [palce] G 1 G 1 G 1 G 1 G 1 G 1 Cirkulace AG (Z) [palce] G ¾ G ¾ G ¾ G ¾ G ¾ G ¾ Tepelný výměník AG (VL i,a) [palce] G 1 G 1 G 1 G 1 G 1 G 1 Tepelný výměník AG (RL i,a) [palce] G 1 ¾ G 1 ¾ G 1 G 1 G 1 G 1 Elektrické topení IG (E-HZG) [palce] možné přes revizní přírubu Jmenovitá světlost revizní příruby (RFL) DN 110 Přípojky čidloregulátor svorková lišta čidla Přípojka teploměru ne Rozměrové údaje, umístění vývodů - výška od základny KW (studená voda) RL (i) (zpátečka) RL (a) (zpátečka) VL (i) (přívod) VL (a) (přívod) Z (cirkulace) WW (teplá voda) Hmotnost [kg] Cena včetně VL izolace [Kčks] , , , , ,- - Cena bez izolace [Kčks] ,- Cena VL izolace [Kčks] ,- Objednací číslo barevné provedení Zásobník včetně VL izolace 038 (do 500 l), bez izolace(nad 500 l) RAL VL izolace 038 RAL * Pro dosažení udaného NL-výkonového čísla musí být výkon kotle vyšší než udaný trvalý výkon ** Provozním médiem tepelného výměníku je výhradně voda v kapalném stavu 38

5 Solární zásobníky TANK-LINE Popis Materiál ocel S235JR Odolnost vůči tlaku 10 barů Vnitřní plochy ovány podle DIN 4753 díl 3 Z vnějšku základní nátěr 2 výměníky tepla Izolováno fleece izolací nebo tvrdou pěnou včetně dna a víka podle DIN 4753 Optimální ochrana proti korozi podle DIN 4753 díl 6 magnéziovou ochrannou anodou (od 750 l sériově vybaveno titanovou anodou Correx) Dodává se ve stříbrné barvě Závěsný kotel Studená voda 39

6 Solární zásobník SSA Popis produktu 50 mm izolace z tvrdého pěnového polyuretanu podle DIN 4753 část 8 Plášť z kašírovaného barevného plastu Jímka čidla Teploměr v rozsahu dodávky (přibaleno) Revizní otvor DN 110 s 1 ½ závitem, možnost osazení otopného tělesa Všechny vnější závity plošně utěsněny Přestavitelné nohy viz seznam příslušenství Typ zásobníku SSA Objem [litry] Průměr bez izolace 500* 500* 600* 650* Průměr s izolací Izolace 50* Výška s izolací Sklopná výška Otopná plocha nahoředole [m 2 ] 0,6 0,8 0,8 1,2 1,0 1,5 1,2 1,8 Objem vody WT nahoředole [litry] 3,8 5,0 5,0 7,5 6,3 9,4 7,5 11,3 Objemový průtok WT nahoředole [m³h] 0,7 1,2 1,0 1,6 1,2 2,0 1,4 2,4 Tlaková ztráta WT nahoředole [mbar] NL-výkonové číslo* nahoředole podle DIN ,23 3,6 1,8 8 2,1 11 2,5 14 Trvalý výkon nahoředole [kw] 16,7 28,8 24,6 39,4 29,3 47,9 33,7 56,9 podle DIN 4708 (10º80º45º) [lh] Max. T max. P TW [ C bar] Max. T max. P HZG** [ C bar] Studenáteplá voda AG (KWWW) [palce] G 1 G 1 G 1 G 1 Cirkulace AG (Z) [palce] G ¾ G ¾ G ¾ G ¾ Tepelný výměník, všechny AG (VLRL) [palce] G ¾ G ¾ G ¾ G ¾ Elektrické topení IG (E-HZG) [palce] G 1½ G 1½ G 1½ G 1½ Jmenovitá světlost revizní příruby (RFL) DN 110 DN 110 DN 110 DN 110 Přípojky čidloregulátor (F1, F2) jímka čidla, vnitřní průměr 9 mm Přípojka teploměru M8 Rozměrové údaje, umístění vývodů - výška od základny KW (studená voda) RL 1 (zpátečka) VL 1 (přívod) RL 2 (zpátečka) Z (cirkulace) VL 2 (přívod) WW (teplá voda) nahoře E-HZG (el. dohřev) Hmotnost [kg] Cena včetně izolace [Kčks] , , , ,- Objednací číslo barevné provedení Zásobník včetně izolace RAL * Pro dosažení udaného NL-výkonového čísla musí být výkon kotle vyšší než udaný trvalý výkon ** Provozním médiem tepelného výměníku je výhradně voda v kapalném stavu 40

7 Solární zásobník SSH Popis produktu mm izolace měkkou pěnou nebo s fleecem podle DIN 4753 díl 8 Krycí vrstva PVC včetně izolace dna (od 750 l v tl. 100 mm) Plášť z kašírovaného barevného plastu Teploměr v rozsahu dodávky (přibaleno) Teplotní čidla s variabilním umístěním díky využití svorkové liště Možnost sériového dodatečného vybavení el. vyhříváním Všechny vnější závity plošně utěsněny Revizní otvor možnost osazení přírubovým otopným tělesem, DN 110 Přestavitelné nohy viz seznam příslušenství TANK-LINE Typ zásobníku SSH 301 D = D = Objem [litry] Průměr bez izolace Průměr s izolací Izolace Výška s izolací Sklopná výška Otopná plocha nahoředole [m 2 ] 1,0 1,3 1,0 1,4 1,2 1,7 1,5 2,1 1,9 2,7 1,9 2,9 2,0 4,0 2,0 4,0 Objem vody WT nahoředole [litry] 6,3 8,2 6,3 8,8 7,6 10,7 9,4 13,2 16,0 22,8 16,0 24,5 17,0 34,0 17,0 34,0 Objemový průtok WT nahoředole [m³h] 1,1 1,7 1,1 1,9 1,4 2,1 1,5 2,8 2,1 4,2 2,1 4,6 2,2 5,1 2,2 5,1 Tlaková ztráta WT nahoředole [mbar] NL-výkonové číslo** nahoředole podle DIN ,2 13 2, Trvalý výkon nahoředole [kw] ,6 36, podle DIN 4708 (10º80º45º) [lh] Max. T max. P TW [ C bar] Max. T max. P HZG*** [ C bar] Studenáteplá voda AG (KWWW) [palce] G 1 G 1 G 1 G 1 G 1½ G 1½ G 2 G 2 Cirkulace AG (Z) [palce] G ¾ G ¾ G ¾ G ¾ G ¾ G ¾ G 1 G 1 Tepelný výměník, všechny AG (VLRL) [palce] G 1 G 1 G 1 G 1 G 1¼ G 1¼ G 1½ G 1½ Elektrické topení IG (E-HZG) [palce] G 1½ G 1½ G 1½ G 1½ G 1½ G 1½ G 1½ G 1½ Jmenovitá světlost revizní příruby (RFL) DN 110 DN 110 DN 110 DN 110 DN 200 DN 200 DN 200 DN 200 Přípojky čidloregulátor svorková lišta čidla Přípojka teploměru M8 ne ne Rozměrové údaje, umístění vývodů - výška od základny KW (studená voda) RL 1 (zpátečka) VL 1 (přívod) RL 2 (zpátečka) Z (cirkulace) VL 2 (přívod) WW (teplá voda) E-HZG (el. dohřev) Hmotnost [kg] * 400* 495* 590* Cena bez izolace [Kčks] , , , ,- Cena včetně VL izolace [Kčks] , , , ,- Cena VL izolace [Kčks] , , , ,- Objednací číslo barevné provedení Zásobník včetně VL izolace 038 (do 500 l), bez izolace (nad 500 l) RAL VL izolace 038 RAL * Hmotnost bez izolace ** Pro dosažení udaného NL-výkonového čísla musí být výkon kotle vyšší než udaný trvalý výkon *** Provozním médiem tepelného výměníku je výhradně voda v kapalném stavu 41

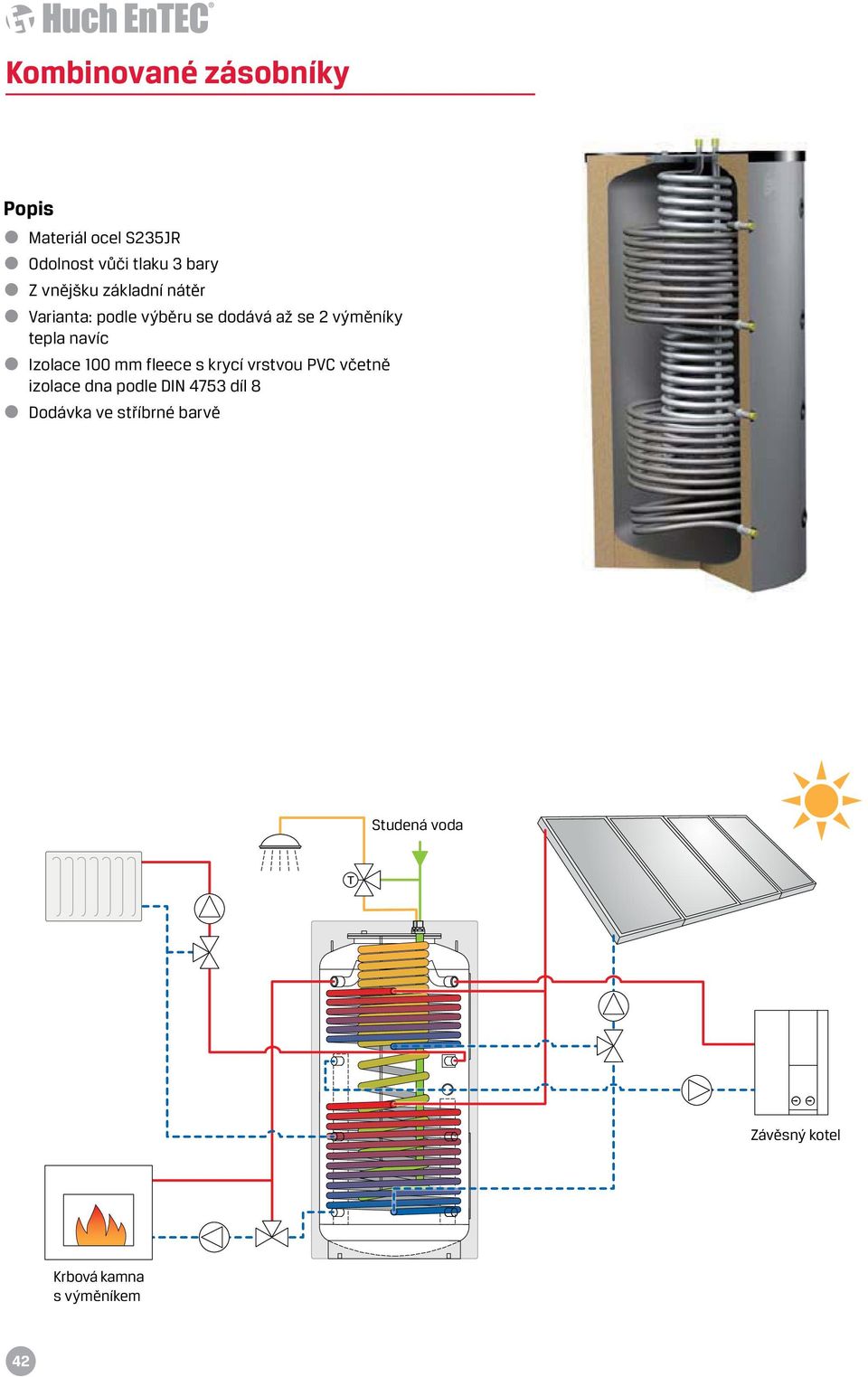

8 Kombinované zásobníky Popis Materiál ocel S235JR Odolnost vůči tlaku 3 bary Z vnějšku základní nátěr Varianta: podle výběru se dodává až se 2 výměníky tepla navíc Izolace 100 mm fleece s krycí vrstvou PVC včetně izolace dna podle DIN 4753 díl 8 Dodávka ve stříbrné barvě Studená voda Závěsný kotel Krbová kamna s výměníkem 42

9 Popis produktu Kombinovanývyrovnávací zásobník SKSWSKSESKSPSKSV Zásobník se dodává jako akumulační zásobník (SKSP) nebo jako kombinovaný zásobník s integrovaným ohřevem teplé vody Integrovaný zásobník teplé vody se dodává v následujícím provedení: Varianta KSW: se zvlněnou trubkou z velmi kvalitní nerez oceli 5 m² (na objednávku možnost větší otopné plochy) Od konstrukční velikosti 800 litrů s volitelným elektrickým topením (1 ½ ) Teplotní čidlo s variabilním umístěním díky svorkové liště Varianta vyrovnávacího zásobníku SKSP může být následně dovybavena zásobníkem teplé vody TANK-LINE Kombinovanývyrovnávací zásobník Kombinovaný zásobník SKSESKSV Objem vyrovnávacího zásobníku [litry] Objem kombinovaného zásobníku (HZGWW) [litry] Objem [litry] Průměr bez izolace Průměr s izolací WS VL 38 mm Izolace 100 Výška včetně izolace SKS SKSESKSVSKSP Celková výška Otopná plocha nahoředole [m 2 ] 1,32,0 1,42,5 2,03,2 2,13,2 2,154,25 Otopná plocha TW-zvlněná trubka SKSWS [m 2 ] 5 nebo 8 Objem vody WT nahoředole [litry] 8,212,2 8,815,7 12,520,1 13,220,1 13,526,7 Objem vody TW-zvlněná trubka SKSW5W8 [litry] 2743 NL-výkonové číslo* podle DIN 4708 SKSW5W8 2,2 2,5 3,2 3,5 3,8 NL-výkonové číslo* podle DIN 4708 SKSESKSV 1,8 2,1 2,5 2,8 3,2 10min. špičkové odebírané množství SKSW5W8 při teplotě připravenosti** 52 C [litry] min. špičkové odebírané množství SKSW5W8 při teplotě připravenosti** 65 C [litry] min. špičkové odebírané množství SKSW5W8 při teplotě zásobníku*** 65 C [litry] Teoretický trvalý výkon 5m lh otopný výkon 80 kw Teoretický trvalý výkon 8m lh otopný výkon 126 kw Max. T max. P TW (SKSE, SKSV) [ C bar] Max. T max. P WT-HZG [ C bar] Max. T max. P vyrovnávací zásobník [ C bar] 93 3 Max. p zásobníkwt-zvlněná trubka [bar] 6 Studenáteplá voda AG SKSE SKSV [palce] G ¾ G ¾ G ¾ G ¾ G ¾ Studenáteplá voda SKSW5 [palce] G 1 G 1 G 1 G 1 G 1 Cirkulace (Z) AG**** [palce] G ¾ G ¾ G ¾ G ¾ G ¾ Tepelný výměník (VLRL) všechny AG [palce] G 1 G 1 G 1 G 1 G 1 Přípojky plněnívyprázdnění (A1-A4) AG [palce] 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ Elektrické topení (E-HZG) IG max. hloubka v mm [palce] 1 ½ ½ ½ ½ 700 Jmenovitá světlost revizní příruby (RFL) - Přípojky čidloregulátor svorková lišta čidla Přípojka teploměru - * Pro dosažení udaného NL-výkonového čísla musí být výkon kotle vyšší než udaný trvalý výkon ** Připravenost mezi přípojkami A5 a A6; trvalý výkon [lh] = 10 min. špičkové odebírané množství 6 při výkonu kotle > trvalý výkon *** Zásobník nabíjen mezi přípojkami A1 a A6; trvalý výkon [lh] = 10 min. špičkové odebírané množství 6 při výkonu kotle > trvalý výkon **** Při KSW cirkulaci je možná přes T-kus v přítoku KW 43

10 Rozměrové údaje, umístění vývodů - výška od základny Kombinovanývyrovnávací zásobník SKSWSKSESKSPSKSV Kombinovanývyrovnávací zásobník A RL A RL1 (jen provedení -1, -2) RL2 (jen provedení -2) A A VL2 (jen provedení -2) E-HZG Hmotnost SKSP [kg] Hmotnost SKSV [kg] Hmotnost SKSE [kg] Hmotnost SKSW [kg] Cena SKSW-2 bez izolace [Kčks] , , , , ,- Cena SKSW-1 bez izolace [Kčks] , , , , ,- Cena SKSW-0 bez izolace [Kčks] , , , , ,- Cena SKSE-2 bez izolace [Kčks] , , , , ,- Cena SKSE-1 bez izolace [Kčks] , , , , ,- Cena SKSE-0 bez izolace [Kčks] , , , , ,- Cena SKSV-2 bez izolace [Kčks] , , , , ,- Cena SKSV-1 bez izolace [Kčks] , , , , ,- Cena SKSV-0 bez izolace [Kčks] , , , , ,- Cena SKSP-2 bez izolace [Kčks] , , , , ,- Cena SKSP-1 bez izolace [Kčks] , , , , ,- Cena SKSP-0 bez izolace [Kčks] , , , , ,- Cena VL izolace [Kčks] , , , , ,- Objednací číslo barevné provedení SKSW-2 bez izolace SKSW-1 bez izolace SKSW-0 bez izolace SKSE-2 bez izolace SKSE-1 bez izolace SKSE-0 bez izolace SKSV-2 bez izolace SKSV-1 bez izolace SKSV-0 bez izolace SKSP-2 bez izolace SKSP-1 bez izolace SKSP-0 bez izolace VL izolace 038 RAL

11 Vyrovnávací zásobníky TANK-LINE Popis Materiál ocel S235JR Odolnost vůči tlaku 3-6 barů (mění se podle zásobníku) Z vnějšku základní nátěr, uvnitř bez nátěru Optimálně izolováno díky fleece izolaci nebo včetně dna a víka podle DIN 4753 Stanice pro přípravu čerstvé vody Studená voda Kotel 45

12 Popis produktu Na výběr s jedním nebo dvěma výměníky tepla s hladkými trubkami Uvnitř neošetřený povrch, z vnějšku základní nátěr Teplotní čidlo s variabilním umístěním díky svorkové liště Nátrubek 1 ½ pro elektrický ohřev, dodáváné sériově Vrstvící kanály zaručující optimalizaci vrstvení zpětných vedení topných okruhů SPSX 800 a SPSX 1000 jsou sériově vybaveny upevňovacími body B1 a B2 pro uchycení modulu univerzální montážní desky Revizní otvor možnost osazení přírubovým otopným tělesem Možnost dovybavení žebrovaným trubkovým tepelným výměníkem mm fleece izolace s krycí vrstvou PVC vč. izolace dna podle DIN 4753 díl 8 Tlaková odolnost 3 bary Přestavitelné nohy viz seznam příslušenství Vyrovnávací zásobník pro vytápění SPSX SPSX-F Typ zásobníku SPSX SPSX-F D = D = Objem [litry] Průměr bez izolace Průměr s izolací Izolace Výška s izolací Sklopná výška Max. T max. P HZG [ C bar] 95 3 Přípojky plněnívyprázdnění (A1 - A4) [palce] 1½ Elektrické topení IG (E-HZG) výška A3 1½ Elektrické topení IG (E-HZG) - jen SPSX-F možné přes revizní přírubu Jmenovitá světlost revizní příruby (RFL) - jen SPSX-F DN 200 Přípojky čidloregulátor svorková lišta čidla Odvzdušnění [palce] 1 ¼ Rozměrové údaje, umístění vývodů - výška od základny A RFL A A3 E-HZG A Hmotnost [kg] * 147* 150* 150* 156* 211* 230* 270* 285* 348* Cena bez izolace [Kčks] , , , , , , , , , , ,- Cena včetně VL izolace [Kčks] , , , , Cena VL izolace [Kčks] , , , , , , , , , , ,- Objednací číslo barevné provedení Zásobník SPSXSPSX-F (do 500 l včetně VL izolace 038, nad 500 l bez izolace RAL VL izolace 038 RAL * Hmotnost bez izolace 46

13 Popis produktu Odolnost vůči tlaku 3 bary U SPSX 800 a SPSX 1000 upevňovací body pro moduly čerstvé vody Teplotní čidlo s variabilním umístěním díky svorkové liště Nátrubek 1 ½ pro elektrický ohřev, dodávané sériově Vrstvící kanály zaručující optimalizaci vrstvení zpětných vedení topných okruhů Volitelně s tepelným výměníkem z hladkých trubek dole (SPSX-G) nebo se dvěma tepelnými výměníky z hladkých trubek nahoředole (SPSX-2G) mm fleece izolace s krycí vrstvou PVC vč. izolace dna podle DIN 4753 díl 8 Vyrovnávací zásobník s tepelným výměníkem s hladkými trubkami SPSX-G SPSX-2G TANK-LINE Typ zásobníku SPSX-G SPSX-2G D = D = Objem [litry] Průměr bez izolace Průměr s izolací Izolace Výška s izolací Sklopná výška Otopná plocha horní dolní [m 2 ] 1,1 2,15 1,3 2,5 1,4 2,5 1,4 2,5 2,0 3,2 2,1 3,2 2,1 3,2 2,15 4,25 2,15 4,25 Objem vody WT horní dolní [litry] 7,0 13,5 8,2 15,7 8,8 15,7 8,8 15,7 12,6 20,1 13,2 20,1 13,2 20,1 13,5 26,7 13,5 26,7 Max. T max. P zásobník [ C bar] 95 3 Max. T max. P GWT [ C bar] Tepelný výměník AG (VLRL) [palce] G 1 A G 1 A G 1 A G 1 A G 1 A G 1 A G 1 A G 1 A G 1 A Přípojky plněnívyprázdnění (A1 - A4) [palce] 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ Elektrické topení IG (E-HZG) [palce] 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ 1 ½ Revizní příruba (RFL) Přípojky čidloregulátor svorková lišta čidla Odvzdušnění IG [palce] 1 ¼ Rozměrové údaje, umístění vývodů - výška od základny A1, RL A VL A3 E-HZG RL 2, jen SPSX-2G VL 2, jen SPSX-2G A Hmotnost SPSX-G [kg] * 183* 192* 202* 202* 208* 280* 328* Hmotnost SPSX-2G [kg] * 177* 182* 217* 218* 226* 320* 361* Cena bez izolace SPSX-G [Kčks] , , , , , , ,- - Cena bez izolace SPSX-2G [Kčks] , , , , , , ,- - Cena WS izolace [Kčks] 7 655, , , , , , ,- - Cena včetně VL izolace SPSX-G [Kčks] , Cena včetně VL izolace SPSX-2G [Kčks] , Cena VL izolace [Kčks] , , , , , , , ,- Objednací číslo barevné provedení Zásobník SPSX-GSPSX-2G (do 500 l) včetně VL izolace 038 (nad 500 l) bez izolace RAL VL izolace 038 RAL * Hmotnost bez izolace 47

14 Příslušenství pro zásobníky Přídavně vestavěné příruby kompletně s těsněním a záslepkou Typ zásobníku Jmenovitá světlost Ø vnější Kružnice otvorů Cena [Kčks] SPSX-F, F ,- Systém přírub pro následnou vlastní montáž vhodné pro všechny ne ované ocelové zásobníky; kompletní se záslepkou, těsněním a šrouby Objednací č. Jmenovitá světlost Ø vnější Kružnice otvorů Cena [Kčks] ,- Záslepky Objednací č. Jmenovitá světlost Ø vnější Kružnice otvorů Otvory Provedení Typ zásobníku Cena [Kčks] ø 14 neošetřeno 1 397, ø 16 neošetřeno 2 860, ø 16 Záslepky s objímkou přípojky G 1½ Objednací č. Jmenovitá světlost Ø vnější Kružnice otvorů Otvory ø ø ø ø ø ø 14 jednostranně ovaný Provedení ovaný 1 G 1 ½" neošetřeno 1 G 1 ½" neošetřeno 2 G 1 ½" ovaný 1 G 1 ½" ovaný 2 G 1 ½" ušl. ocel G 1 ½" ,- Typ zásobníku Cena [Kčks] , , , , , ,- Těsnění přírub Objednací č. Jmenovitá světlost Ø vnější Kružnice otvorů Otvory Rozměry těsnění Typ zásobníku Cena [Kčks] ø (podl.) 1 bez el. topení 386, ø , 3 563, ø , ø , 6 453, ø ,- 1 - SSH , SSA , BS , BSA , HLS-Pus , SSH-Plus PSX-F, SPSX-F 3 - SSH , BS , PSB HSS , HBS , HPS BSO, SRO, KSE, SKSE 6 - KSV, SKSV 7 - KSE, KSV, KSW, KSP, SKSE, SKSV, SKSW, SKSP Redukční příruby redukční příruby pro elektrické vytápění typové řady R pro instalaci do přírub LK 245 Objednací č. Průměr, vnější Kružnice otvorů Otvory Provedení Cena [Kčks] ø 16 ovaný 3 990, ø 16 neošetřeno 3 690,- 48

15 Přehled anod pro standardní zásobníky firmy Huch Obj. číslo Anoda Provedení Cena [Kčks] Příslušenství pro zásobníky Typy zásobníků SSK 300 SSK 500 SSH 301 SSH 401 SSH 501 SSH 751 SSH 1001 SSH 1500 SSH 2000 SSA 200 SSA 300 SSA 400 SSA 500 BS 121 BS 151 BS 201 BS 301 BS 401 BS 501 BS 751 BS 1001 BS 1500 BS 2000 BSA 120 BSA 150 BSA 200 BSA 300 BSA 400 BSA 500 BSO 120 BSO 150 BSO 200 HLS-Plus 150 HLS-Plus 200 HLS-Plus 301 HLS-Plus 401 HLS-Plus 501 PSB 200 PSB 300 PSB 400 PSB 500 PSB 750 PSB 1000 PSB 1500 PSB 2000 SKSE 200 SSH-Plus 351 SSH-Plus 501 SSH-Plus 801 KSE-200 TANK-LINE G 54" 350 standardní 1 010, G 54" 487 standardní 1 140, G 54" 580 standardní 1 220, G 54" 687 standardní 1 400, G 54" 887 standardní 1 730, G 54" 1087 standardní 2 170, G 54" 1487 standardní 2 240, M8 400 izolovaná 717, M8 500 izolovaná 860, Correx-FS izolovaná 7 110,- Correx izolovaná anodový set ,- Elektrické vestavné topení typové řady R pro ované zásobníky Vestavná topení typové řady R jsou vhodná pro max. provozní tlak 10 barů a sestávají podle příkonu z odpovídajícího počtu vysoce kvalitních trubkových topných těles, která jsou přes ochranné proudové rezistory montována na přírubové desce. Z vnějšku nastavitelný termostat řídí topný výkon. Kromě toho je každé vestavné topení vybaveno bezpečnostním omezovačem teploty, který při poruše regulátoru teploty odpojí topný výkon všemi póly. Kompletní propojení, regulační prvky a připojovací svorky jsou zakryty černým plastovým krytem. Na základě požadovaného příkonu a montážní polohy, instalační délky a potřebné skupiny topení lze zvolit potřebný typ vestavného topení z níže uvedené tabulky. Od příkonu 12 kw je nutné použít ochranné řídící zapojení. Objednací č. Typ příkon [kw] Napětí [V] Hloubka Příruba-Ø Cena [Kčks] 700.H15466 RDU 1 3,0 3~ LK ø ,- 700.H16263 RDU 1 5,0 3~ LK ø , RDU 1 6,0 3~ LK ø , KDW 6 KW 06,0 3~ LK ø , RDW 1 7,5 3~ LK ø , RDW 1 10,0 3~ LK ø , RSW 1 12,0 3~ LK ø , RSW 1 15,0 3~ LK ø ,- Pokyn: Elektrické připojení smí provádět pouze autorizovaný odborný elektrikář podle platných předpisů a pravidel rozvodných společností. Na tuto skutečnost je nutné dbát také v případě poruch nebo oprav. Kombinace s CrNi (NIRO) kotli je problematická, a proto se nedoporučuje. Elektrické vestavné topení pro kombinované zásobníky (od celkového objemu 800 l) 1 ½ vnější závit, regulátor C, STP pevně 110 C Nevyhřívaná délka 100 mm Předvolba teploty je provedena termostatem s rozsahem nastavení C, bezpečnostním omezovačem teploty na 110 C a stupňem ochrany proti zamrznutí 6 C Objednací č. TYP Příkon [W] Napětí [V] Instalační hloubka Cena [Kčks] EHK-KS , EHK-KS ,- 49
