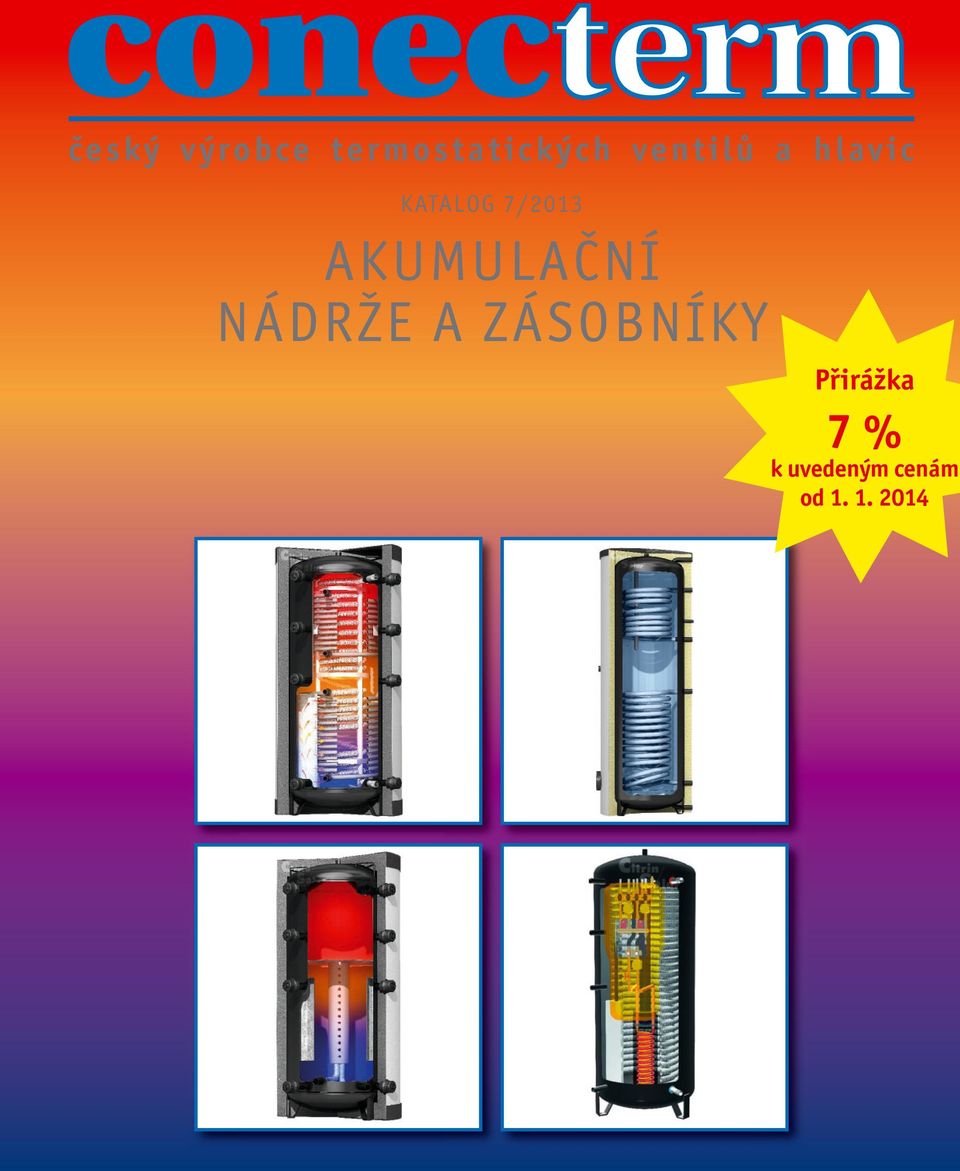

1 český výrobce termostatických ventilů a hlavic KATALOG 7/2013 AKUMULAČNÍ NÁDRŽE A ZÁSOBNÍKY Přirážka 7 % k uvedeným cenám od

2 Skupina výrobků 35 Akumulační nádrž PS do 2000 l Název Akumulační nádrž na topnou vodu PS / PS-R - akumulační nádrž z oceli S 235 JRG 2 typ PS příp. typ PS-R s vrstvovou vratnou trubkou a vodícími oblouky - 8 standardních přípojů 1¼ " s vnitřním závitem (u 2000 l 1½" s vnitřním závitem); přípoje jsou uspořádány v úhlu 90 - senzorové lišty; teploměr s kapilárou - 1 odvzdušnění 1¼" - provozní tlak 3 bar; max. teplota 95 C - izolace z měkké pěny 100 mm stříbrno-šedá, namontovaná do 1000 l Speciální provedení na vyžádání PS 350 (4 přípoje pro vytápění 1 1 /4 ") Kč PS Kč PS Kč PS Kč PS 1000 / 850 mm Kč PS 1000 / 790 mm Kč PS Kč PS 1500 (izolace přibalena zvlášť) Kč PS 2000 (izolace přibalena zvlášť) Kč PS 350 R (4 přípoje 1 1 /4 ") Kč PS 500 R Kč PS 650 R Kč PS 825 R Kč PS 1000 R / 850 mm Kč PS 1000 R / 790 mm Kč PS 1200 R Kč PS 1500 R (izolace přibalena zvlášť) Kč PS 2000 R (izolace přibalena zvlášť) Kč Technické údaje akumulační nádrže PS / PS-R Typ PS / PS-R bez izolace d [mm] s izolací D [mm] výška bez izolace mm výška včetně izolace mm výška při sklápění bez izolace mm hmotnost kg Výrobní tolerance podle DIN ISO v zkrácení zásobníku na dotaz prodloužení zásobníku na dotaz 2

3 Akumulační nádrž PS-S do l Skupina výrobků 36 Název Akumulační nádrž na topnou vodu PS-S - akumulační nádrž z oceli S 235 JRG 2 - bez vnitřní povrchové úpravy, zvenku ochranný nátěr - izolace z měkké pěny 120 mm s tvrdým plastovým pláštěm, barva stříbrno-šedá, bez freonů - 8 přípojů 1½" uspořádáných v úhlu 90-5 jímek pro čidla, ½ ", odvzdušnění ½ " vnitřní závit - přípoj 1½" s odběrným hrdlem - přípoj 1½" s termohydraulickou vrstvovou vratnou vložkou z plastu až do objemového průtoku 3000 l/h - postavená na kruhovém podstavci, jeřábová oka, štítek výrobce - provozní tlak 3 bar; max. teplota 95 C PS-S 2500/ Kč PS-S 3000/ Kč PS-S 3500/ Kč PS-S 3500/ Kč PS-S 4000/ Kč PS-S 4000/ Kč PS-S 4500/ Kč PS-S 5000/ Kč PS-S 5500/ Kč PS-S 6000/ Kč PS-S 7000/ Kč PS-S 8000/ Kč PS-S 9000/ Kč PS-S 10000/ Kč Speciální provedení do l na vyžádání U všech akumulačních nádrží PS-S vznikají náklady na dopravu. Vždy se prosím dotažte v závodě. Na přání jsou i následující provedení: - zásobník na studenou vodu do 3000 l podle PN3 příp. PN6. - dělené provedení Výrobek číslo Typ PS-S bez izolace s izolací výška včetně izolace Výrobní tolerance podle DIN ISO v výška bez izolace výška při sklápění bez izolace hmotnost včetně izolace mm mm mm mm mm kg

4 Skupina výrobků 41 Vrstvový zásobník SLP Název Vrstvový zásobník SLP pro nejmodernější energetické řízení - stacionární zásobník z oceli S 235 JRG 2 - izolace z měkké pěny 100 mm - stříbrno-šedý fóliový plášť - senzorové lišty - max. provozní tlak 3 bar - vodící oblouky, vrstvový dělící plech - svislé vrstvové trubky - 11 přípojů 5/4" s vnitřním závitem - 1 odvzdušnění 1¼" - přenášecí úchyty do 1000 l, od 1500 l jeřábová oka - izolace hrdel s izolací hrdel a přenášecími úchyty pro podporu nízkoteplotního vytápění pomocí solární energie SLP Kč SLP 1000 / 790 mm Kč SLP 1500 (izolace přibalena zvlášť) Kč Technické údaje vrstvového zásobníku SLP Typ SLP bez izolace d [mm] s izolací D [mm] výška bez izolace mm výška včetně izolace mm výška při sklápění bez izolace mm hmotnost kg Výrobní tolerance podle DIN ISO v 4

5 Skupina výrobků 33 Akumulační nádrž PSW-R Název Akumulační nádrž PSW / PSW-R se zabudovaným výměníkem z hladkých trubek - akumulační nádrž vyrobena z oceli S 235 JRG 2 se zabudovaným výměníkem z hladkých trubek; typ PSW-R s vrstvovou vratnou trubkou a vodícími oblouky - 8 standardních přípojů 1¼" s vnitřním závitem přípoje jsou uspořádány v úhlu 90 - přípoj solárního výměníku 1" s vnitřním závitem - senzorové lišty; teploměr s kapilárou - provozní tlak 3 bar - 1 odvzdušnění 1¼ ", 30 mm - izolace z měkké pěny 100 mm stříbrno-šedá, namontovaná do 1000 l Speciální provedení na vyžádání PSW 350 (6 přípoje pro vytápění 1 1 /4 ") Kč PSW Kč PSW 650 R Kč PSW 825 R Kč PSW 1000 R / 850 mm Kč PSW 1000 R / 790 mm Kč PSW 1200 R Kč PSW 1500 R (izolace přibalena zvlášť) Kč Volitelně: Hrdlo pro elektr. topné těleso R 1 1 /2 "; 100 mm Kč Umístění elektrického topného tělesa je třeba stanovit graficky Na přání dodáváme speciální zásobníky! Technické údaje akumulační nádrže PSW-R Typ PSW-R bez izolace d [mm] s izolací D [mm] výška bez izolace mm výška s izolací mm výška při sklápění bez izolace mm hmotnost výměník tepla 2,0 2,0 2,0 2,0 3,0 3,0 3,0 3,0 Výrobní tolerance podle DIN ISO v 5

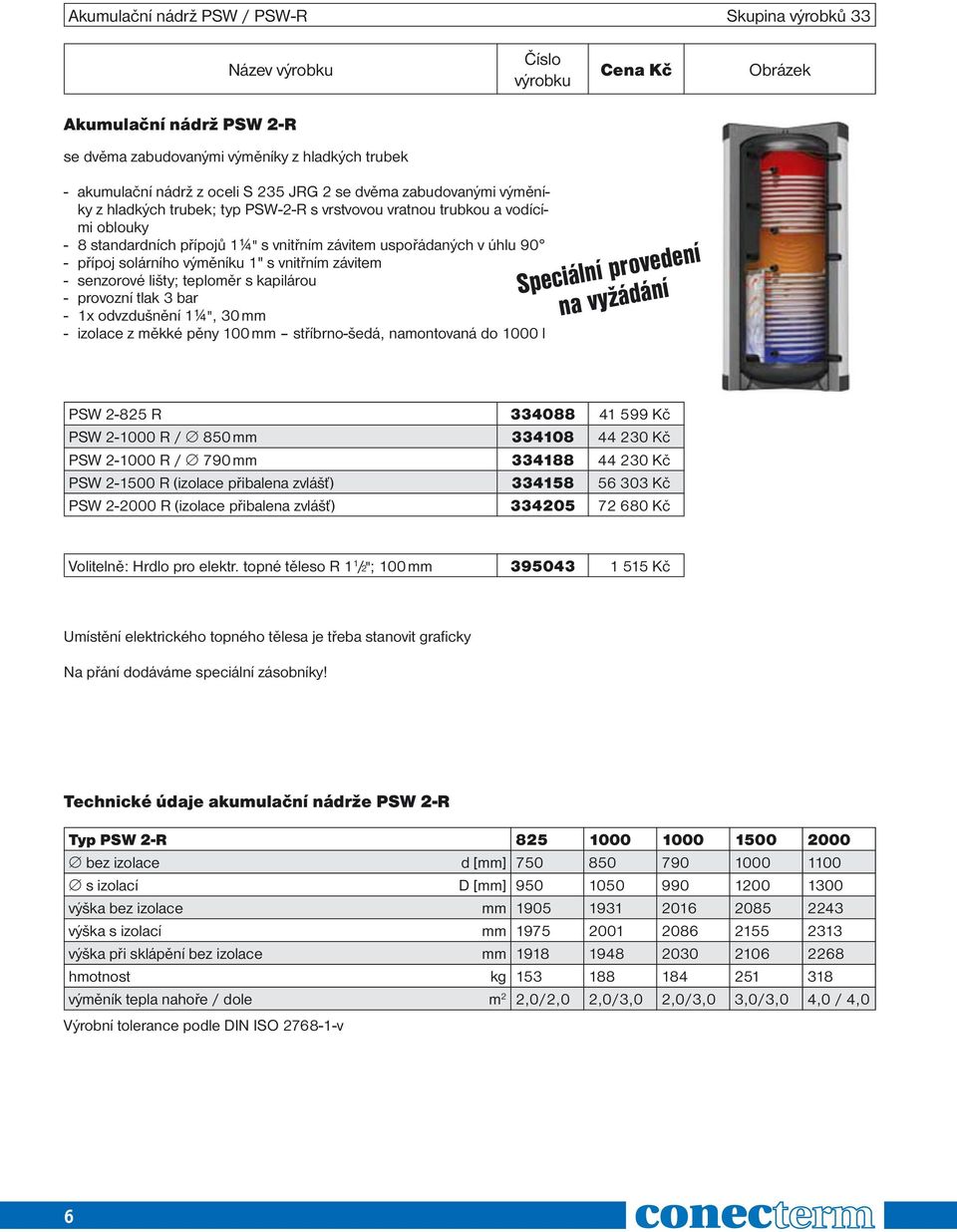

6 Akumulační nádrž PSW / PSW-R Skupina výrobků 33 Název Akumulační nádrž PSW 2-R se dvěma zabudovanými výměníky z hladkých trubek - akumulační nádrž z oceli S 235 JRG 2 se dvěma zabudovanými výměníky z hladkých trubek; typ PSW-2-R s vrstvovou vratnou trubkou a vodícími oblouky - 8 standardních přípojů 1¼" s vnitřním závitem uspořádaných v úhlu 90 - přípoj solárního výměníku 1" s vnitřním závitem - senzorové lišty; teploměr s kapilárou - provozní tlak 3 bar - 1x odvzdušnění 1¼", 30 mm - izolace z měkké pěny 100 mm stříbrno-šedá, namontovaná do 1000 l Speciální provedení na vyžádání PSW R Kč PSW R / 850 mm Kč PSW R / 790 mm Kč PSW R (izolace přibalena zvlášť) Kč PSW R (izolace přibalena zvlášť) Kč Volitelně: Hrdlo pro elektr. topné těleso R 1 1 /2 "; 100 mm Kč Umístění elektrického topného tělesa je třeba stanovit graficky Na přání dodáváme speciální zásobníky! Technické údaje akumulační nádrže PSW 2-R Typ PSW 2-R bez izolace d [mm] s izolací D [mm] výška bez izolace mm výška s izolací mm výška při sklápění bez izolace mm hmotnost kg výměník tepla nahoře / dole m 2 2,0/2,0 2,0/3,0 2,0/3,0 3,0/3,0 4,0 / 4,0 Výrobní tolerance podle DIN ISO v 6

7 Skupina výrobků 30/32 Systém pro teplou pitnou vodu TWS Název Zásobník na teplou pitnou vodu TWS - stacionární zásobník vyrobený z oceli S 235 JRG 2, výměník z hladkých trubek - kvalitní podle DIN certifikace DVGW - provozní tlak max. 10 bar - včetně nastavitelných nožek, analogového teploměru TWS Typ l - izolace z tvrdé polyuretanové pěny a fóliový plášť 5 mm - barva stříbrno-šedá - příruba DN 110/ rozteč děr 150 mm (8 M 10) - senzorická trubička - včetně magnéziové ochranné anody TWS Kč TWS Kč TWS Kč TWS Kč TWS Kč TWS Typ 800 až 1000 l - izolace z měkké pěny 80 mm, volně přibalené, barva: stříbrno-šedá - přírubový revizní otvor DN 180/ rozteč děr 225 mm (10 M 10) - Nelze dodat dodatečně! - s jímkou pro čidlo - včetně dvou magnéziových ochranných anod TWS Kč TWS Kč Technické údaje zásobníků na teplou pitnou vodu TWS Typ TWS jmenovitý objem [l] průměr s izolací [mm] průměr bez izolace [mm] výška [mm] výška při sklápění [mm] hmotnost [kg] závit pro pitnou vodu [R] ¾" ¾" 1" 1" 1" 1¼" 1¼ " závit pro topení [R] ¼ " 1¼ " závit pro cirkulaci [R] ¾" ¾" ¾" ¾" ¾" ¾" ¾" závit pro el. topné těleso [R] 1½ " 1½ " 1½ " 1½ " 1½" vytápěcí plocha nahoře [m 2 ] 0,75 0,95 1,45 1,80 1,90 3,70 4,5 výkonnostní index NL DIN ,4 4,2 8,4 15,2 19,1 30,5 38,8 trvalý výkon tsp=60 C; tww=45 C [l/h] přenosový výkon [kw] hloubka montáže příruby [mm] tloušťka izolace [mm]

8 Systém pro teplou pitnou vodu TWS Skupina výrobků 30/32 Název Zásobník na teplou pitnou vodu TWS-2 - stacionární zásobník vyrobený z oceli S 235 JRG 2 se dvěma výměníky z hladkých trubek - kvalitní podle DIN certifikace DVGW - provozní tlak max. 10 bar - včetně nastavitelných nožek, analogového teploměru TWS-2 Typ l - izolace z tvrdé polyuretanové pěny a fóliový plášť 5 mm - barva stříbrno-šedá - příruba DN 110/ rozteč děr 150 mm (8 M 10) - se 2 senzorickými trubičkami TWS Kč TWS Kč TWS Kč TWS Kč TWS-2 Typ l - izolace z měkké pěny 80 mm, volně přibalené (barva: stříbrno-šedá) - přírubový revizní otvor DN 180/ rozteč děr 225 mm (10 M 10) Nelze dodat dodatečně! - se 2 senzorickými trubičkami TWS (včetně izolace z měkké pěny 80 mm, volně přibalené) Kč TWS (včetně izolace z měkké pěny 80 mm, volně přibalené) Kč Technické údaje solárního zásobníku TWS-2 Typ 2/-200 2/-300 2/-400 2/-500 2/-800 2/-1000 jmenovitý objem [l] průměr s izolací [mm] průměr bez izolace [mm] výška [mm] výška při sklápění [mm] hmotnost [kg] závit pro pitnou vodu [R] ¾" 1" 1" 1" 1¼ " 1¼ " závit pro solár [R] 1" 1" 1" 1" 1" 1" závit pro topení [R] 1" 1" 1" 1" 1" 1" závit pro cirkulaci [R] ¾" ¾" ¾" ¾" ¾" ¾" závit pro el. topné těleso [R] 1½ " 1½" 1½ " 1½ " 1½ " 1½ " vytápěcí plocha nahoře [m 2 ] 0,70 0,80 1,05 1,30 1,17 1,12 výkonnostní index NL DIN ,3 2,5 5,7 8,9 6,2 7,1 trvalý výkon tsp=60 C; tww=45 C [l/h] přenosový výkon [kw] 2,3 2,5 5,7 8,9 6,2 7,1 vytápěcí plocha dole [m 2 ] 0,95 1,55 1,80 1,90 1,93 2,45 výkonnostní index NL DIN ,2 8,4 15,2 19,1 21,0 7,1 trvalý výkon tsp=60 C; tww=45 C [l/h] přenosový výkon [kw] 4,2 8,4 15,2 19,1 21,0 7,1 hloubka montáže příruby [mm] tloušťka izolace [mm]

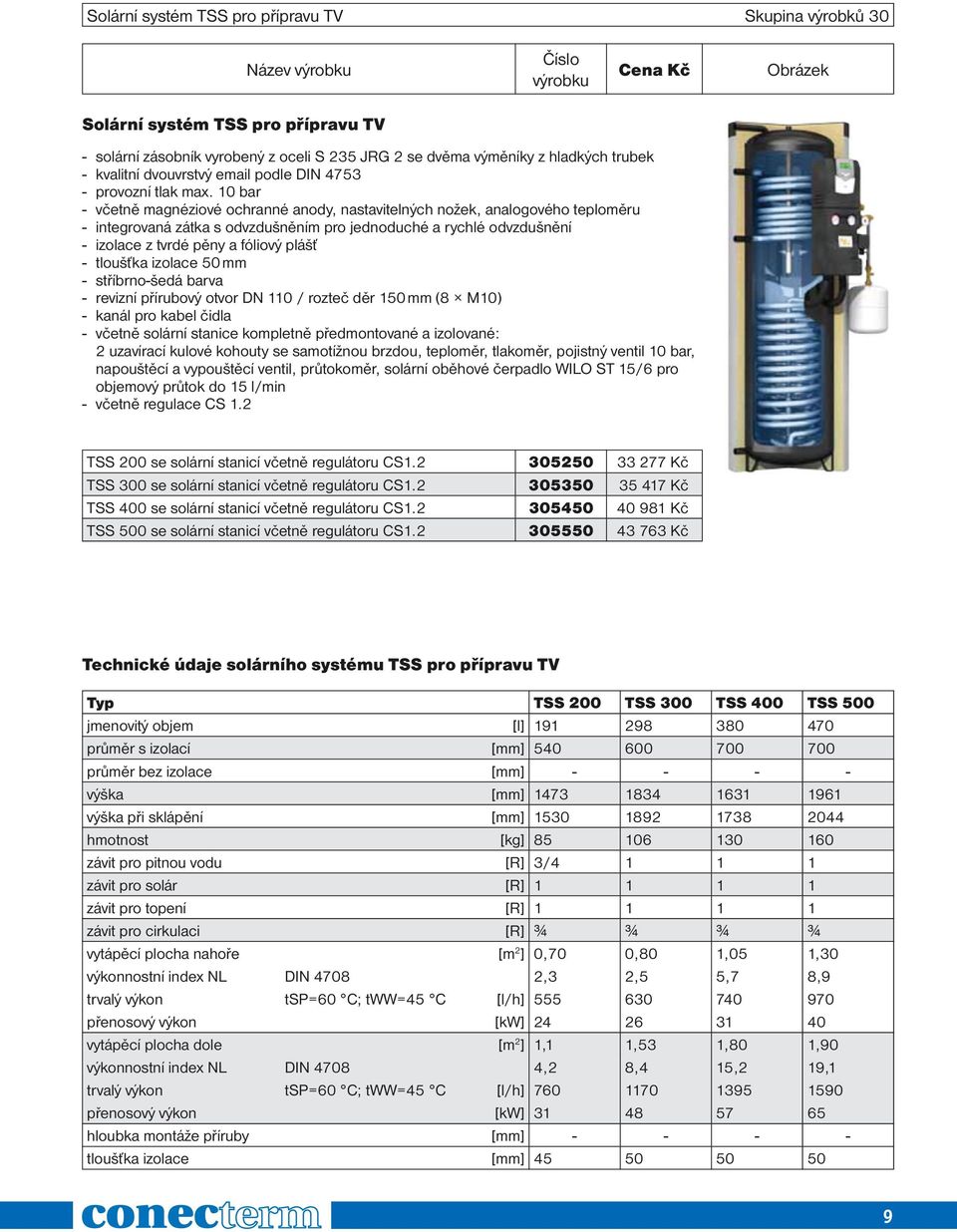

9 Solární systém TSS pro přípravu TV Skupina výrobků 30 Název Solární systém TSS pro přípravu TV - solární zásobník vyrobený z oceli S 235 JRG 2 se dvěma výměníky z hladkých trubek - kvalitní dvouvrstvý podle DIN provozní tlak max. 10 bar - včetně magnéziové ochranné anody, nastavitelných nožek, analogového teploměru - integrovaná zátka s odvzdušněním pro jednoduché a rychlé odvzdušnění - izolace z tvrdé pěny a fóliový plášť - tloušťka izolace 50 mm - stříbrno-šedá barva - revizní přírubový otvor DN 110 / rozteč děr 150 mm (8 M10) - kanál pro kabel čidla - včetně solární stanice kompletně předmontované a izolované: 2 uzavírací kulové kohouty se samotížnou brzdou, teploměr, tlakoměr, pojistný ventil 10 bar, napouštěcí a vypouštěcí ventil, průtokoměr, solární oběhové čerpadlo WILO ST 15/6 pro objemový průtok do 15 l/min - včetně regulace CS 1.2 TSS 200 se solární stanicí včetně regulátoru CS Kč TSS 300 se solární stanicí včetně regulátoru CS Kč TSS 400 se solární stanicí včetně regulátoru CS Kč TSS 500 se solární stanicí včetně regulátoru CS Kč Technické údaje solárního systému TSS pro přípravu TV Typ TSS 200 TSS 300 TSS 400 TSS 500 jmenovitý objem [l] průměr s izolací [mm] průměr bez izolace [mm] výška [mm] výška při sklápění [mm] hmotnost [kg] závit pro pitnou vodu [R] 3/ závit pro solár [R] závit pro topení [R] závit pro cirkulaci [R] ¾ ¾ ¾ ¾ vytápěcí plocha nahoře [m 2 ] 0,70 0,80 1,05 1,30 výkonnostní index NL DIN ,3 2,5 5,7 8,9 trvalý výkon tsp=60 C; tww=45 C [l/h] přenosový výkon [kw] vytápěcí plocha dole [m 2 ] 1,1 1,53 1,80 1,90 výkonnostní index NL DIN ,2 8,4 15,2 19,1 trvalý výkon tsp=60 C; tww=45 C [l/h] přenosový výkon [kw] hloubka montáže příruby [mm] tloušťka izolace [mm]

10 Systém pro teplou vodu WP-TWS Skupina výrobků 31 Název Zásobník na teplou pitnou vodu WP-TWS pro tepelná čerpadla - stacionární zásobník z oceli S235JRG2 s mimořádně velkoplošným výměníkem z hladkých trubek, speciálně pro tepelná čerpadla - izolace z tvrdé polyuretanové pěny 50 mm stříbrno-šedý fóliový plášť - kvalitní podle DIN magnéziová ochranná anoda - analogový teploměr - nastavitelné nožky - příruba DN 110/ rozteč děr 150 (8 x M12) - 2 senzorické trubičky - provozní tlak 10 bar provozní teplota až 110 C - s certifikací DVGW WP-TWS Kč WP-TWS Kč WP-TWS Kč Technické údaje zásobníků na teplou pitnou vodu WP-TWS pro tepelná čerpadla Typ WP-TWS jmenovitý obsah [l] průměr s izolací [mm] průměr bez izolace [mm] výška [mm] rozměr při sklápění [mm] hmotnost [kg] topná plocha [m2] 3,2 5,0 6,2 tloušťka izolace [mm] pohotovostní ztráty za 24 hodin [kwh] 2,41 2,80 3,26 přípustný provozní přetlak topná voda [bar] pitná voda přípustná provozní teplota topná voda [ C] pitná voda přípoje pro vytápění [R] 1¼" vnitřní z. 1¼ " vnitřní z. 1¼" vnitřní z. přípoje pro pitnou vodu [R] 1" 1" 1" přípoje pro cirkulaci [R] ¾ " vnitřní z. ¾" vnitřní z. ¾" vnitřní z. hloubka montáže příruby [mm]

11 Skupina výrobků 31 Solární systém pro teplou pitnou vodu WP-Solar-TWS pro tepelná čerpadla Název Solární zásobník na teplou pitnou vodu WP-Solar-TWS pro tepelná čerpadla - stacionární zásobník z oceli S235JRG2 s mimořádně velkoplošným výměníkem z hladkých trubek, speciálně pro tepelná čerpadla - se solárním výměníkem tepla - izolace z tvrdé polyuretanové pěny 50 mm stříbrno-šedý fóliový plášť - kvalitní podle DIN magnéziová ochranná anoda - analogový teploměr - nastavitelné nožky - příruba DN 110/ rozteč děr 150 (8 M12) - 2 senzorické trubičky - s certifikací DVGW WP-Solar-TWS Kč WP-Solar-TWS Kč Technické údaje zásobníku na teplou pitnou vodu WP-TWS pro tepelná čerpadla Typ WP-TWS jmenovitý obsah [l] průměr s izolací [mm] průměr bez izolace [mm] - - výška [mm] rozměr při sklápění [mm] hmotnost [kg] topná plocha nahoře [m2] 3,2 4,3 topná plocha dole [m2] 1,4 1,6 tloušťka izolace [mm] pohotovostní ztráty za 24 hodin [kwh] 2,90 3,30 přípustný provozní přetlak topná voda [bar] pitná voda přípustná provozní teplota topná voda [ C] pitná voda přípoje pro vytápění [R] 1¼ " vnitřní z. 1¼" vnitřní z. přípoje pro solár [R] 1¼ " vnitřní z. 1¼" vnitřní z. přípoje pro pitnou vodu [R] 1" vnější z. 1" vnější z. přípoje pro cirkulaci [R] ¾ " vnitřní z. ¾" vnitřní z. hloubka montáže příruby [mm]

12 Skupina výrobků 40 Kombinovaný zásobník ecoline Název Kombinovaný zásobník ecoline Vhodný ke kombinaci s kotlem na tuhá paliva, pelety, plyn, olejovým kotlem nebo s kogeneračními jednotkami - s integrovanou přípravou teplé vody přes výkonnou nerezovou vlnovcovou trubku DN 32 průtokovým způsobem vnější závit 1¼ " - provozní tlak na straně užitkové vody max. 6 bar Malá zásoba užitkové vody, velký výkon teplé vody, Hygienicky nezávadná teplá voda - akumulační nádrž z oceli S 235 JRG 2, - provozní tlak na straně topné vody max. 3 bar. - provozní teplota max. 95 C - 8 přípojů 1¼ " s vnitřním závitem (do 1500 l, u 2000 l 1½") - 1 odvzdušňovací přípoj 1¼ " krátký - 1 připojení zpátečky s vrstvovou trubkou - 3 nožky - 2 univerzální senzorové lišty - izolace z měkké pěny 100 mm stříbrno-šedá namontovaná do 1000 l Kombinovaný zásobník ecoline 350 (4 přípoje pro vytápění 1¼") Kč Kombinovaný zásobník ecoline Kč Kombinovaný zásobník ecoline Kč Kombinovaný zásobník ecoline Kč Kombinovaný zásobník ecoline 1000/ Kč Kombinovaný zásobník ecoline 1500 (izolace přibalena zvlášť) Kč Kombinovaný zásobník ecoline 2000 (izolace přibalena zvlášť) Kč Volitelně: Hrdlo pro elektr. topné těleso R 1½ "; 100 mm Kč Umístění elektrického topného tělesa je třeba stanovit graficky Technické údaje kombinovaného zásobníku ecoline Typ kombinovaného zásobníku ecoline bez izolace d [mm] s izolací D [mm] výška bez izolace mm výška s izolací mm výška při sklápění bez izolace mm hmotnost kg plocha vlnovcové trubky m 2 4,1 4,1 4,1 5,5 5,5 6,66 6,66 tlaková ztráta při 3000 l/h mbar výkonnostní index NL při NH 20 kw podle DIN 4708* 1,0 1,4 1,6 1,7 2,2 3,1 4,4 * Nabíjení horní oblasti zásobníku na 60 C typ (50 %); typ (30 %) Nabíjení spodní oblasti zásobníku na 30 C - přívod studené vody 10 C - teplota na odběrném místě 45 C - výkonnost 15 l/min Výrobní tolerance podle DIN ISO v 12

13 Solární kombinovaný zásobník ecoline Skupina výrobků 42 Název Solární kombinovaný zásobník ecoline Vhodný ke kombinaci s kotlem na tuhá paliva, pelety, plyn, olejovým kotlem nebo s kogeneračními jednotkami - s integrovanou přípravou teplé vody přes výkonnou nerezovou vlnovcovou trubku DN 32 průtokovým způsobem - provozní tlak pro užitkovou vodu max. 6 bar, vnější závit 1¼ " - malá zásoba užitkové vody, velký výkon teplé vody, hygienicky nezávadná teplá voda - akumulační nádrž z oceli S 235 JRG 2, - provozní tlak na straně topné vody max. 3 bar. - provozní teplota max. 95 C - 8 přípojů 1¼ " s vnitřním závitem - 1 odvzdušňovací přípoj 1 1 krátký - 1 připojení zpátečky s vrstvovou trubkou - 3 nožky - izolace z měkké pěny 100 mm stříbrno-šedá namontovaná do 1000 l - 2 univerzální senzorové lišty - Solární nabíjení přes jeden, příp. dva výměníky z hladkých trubek 1" vnitřní závit Solární kombinovaný zásobník ecoline Kč Solární kombinovaný zásobník ecoline Kč Solární kombinovaný zásobník ecoline Kč Solární kombinovaný zásobník ecoline Kč Solární kombinovaný zásobník ecoline Kč Solární kombinovaný zásobník ecoline 1000/ Kč Solární kombinovaný zásobník ecoline 1000/ Kč Solární kombinovaný zásobník ecoline (izolace přibalena zvlášť) Kč Volitelně: Hrdlo pro elektr. topné těleso R 1½ "; 100 mm Kč Umístění elektrického topného tělesa je třeba stanovit graficky Technické údaje solárního kombinovaného zásobníku ecoline Typ solárního kombinovaného zásobníku ecoline 350/-1 500/-1 650/-1 825/-1 825/ / / /-2 bez izolace d [mm] s izolací D [mm] výška bez izolace mm výška s izolací mm výška při sklápění bez izolace mm hmotnost kg plocha vlnovcové trubky m 2 4,1 4,1 4,1 5,5 5,5 5,5 5,5 6,66 tlaková ztráta při 3000 l/h mbar solární výměník tepla nahoře / dole m 2 0/2 0/2 0/2 0/2 2/2 0/3 2/3 3/3 výkonnostní index NL při NH 20 kw podle DIN 4708* 1,0 1,4 1,6 1,7 1,7 2,2 2,2 3,1 * Nabíjení horní oblasti zásobníku na 60 C Výrobní tolerance podle DIN ISO v typ (50%); typ (30%) Nabíjení spodní oblasti zásobníku na 30 C - přívod studené vody 10 C - teplota na odběrném místě 45 C - výkonnost 15 l/min 13

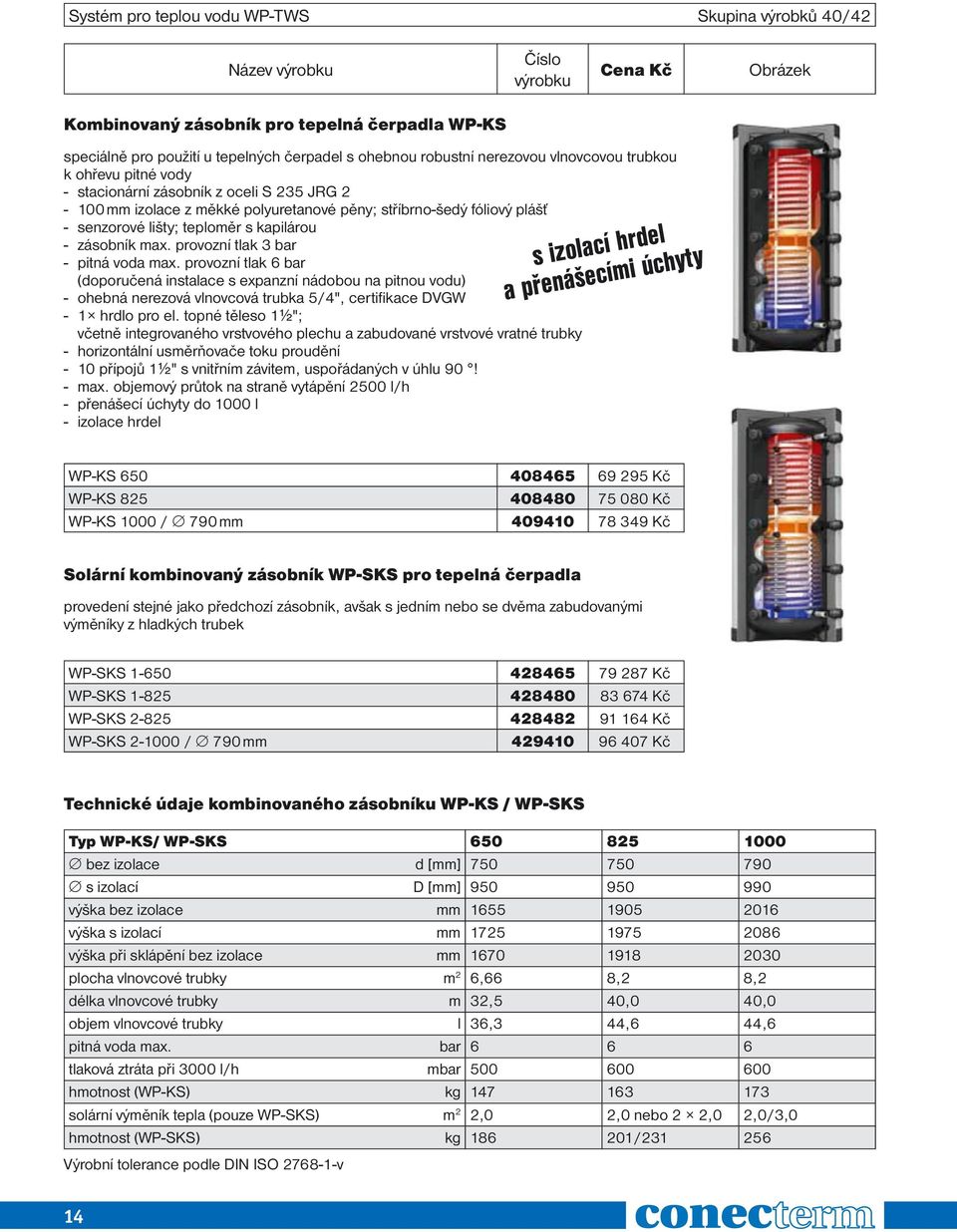

14 Systém pro teplou vodu WP-TWS Skupina výrobků 40/42 Název Kombinovaný zásobník pro tepelná čerpadla WP-KS speciálně pro použití u tepelných čerpadel s ohebnou robustní nerezovou vlnovcovou trubkou k ohřevu pitné vody - stacionární zásobník z oceli S 235 JRG mm izolace z měkké polyuretanové pěny; stříbrno-šedý fóliový plášť - senzorové lišty; teploměr s kapilárou - zásobník max. provozní tlak 3 bar - pitná voda max. provozní tlak 6 bar (doporučená instalace s expanzní nádobou na pitnou vodu) - ohebná nerezová vlnovcová trubka 5/4", certifikace DVGW - 1 hrdlo pro el. topné těleso 1½"; včetně integrovaného vrstvového plechu a zabudované vrstvové vratné trubky - horizontální usměrňovače toku proudění - 10 přípojů 1½" s vnitřním závitem, uspořádaných v úhlu 90! - max. objemový průtok na straně vytápění 2500 l/h - přenášecí úchyty do 1000 l - izolace hrdel s izolací hrdel a přenášecími úchyty WP-KS Kč WP-KS Kč WP-KS 1000 / 790 mm Kč Solární kombinovaný zásobník WP-SKS pro tepelná čerpadla provedení stejné jako předchozí zásobník, avšak s jedním nebo se dvěma zabudovanými výměníky z hladkých trubek WP-SKS Kč WP-SKS Kč WP-SKS Kč WP-SKS / 790 mm Kč Technické údaje kombinovaného zásobníku WP-KS / WP-SKS Typ WP-KS/ WP-SKS bez izolace d [mm] s izolací D [mm] výška bez izolace mm výška s izolací mm výška při sklápění bez izolace mm plocha vlnovcové trubky m 2 6,66 8,2 8,2 délka vlnovcové trubky m 32,5 40,0 40,0 objem vlnovcové trubky l 36,3 44,6 44,6 pitná voda max. bar tlaková ztráta při 3000 l/h mbar hmotnost (WP-KS) kg solární výměník tepla (pouze WP-SKS) m 2 2,0 2,0 nebo 2 2,0 2,0/3,0 hmotnost (WP-SKS) kg / Výrobní tolerance podle DIN ISO v 14

15 Energetická centrála ORION Skupina výrobků 43 Název Energetická centrála ORION pro nejmodernější energetické řízení - zásobník z oceli S235JRG2 - izolace z měkké pěny 100 mm - stříbrno-šedý fóliový plášť - max. provozní tlak: 3 bar - vertikální vrstvová vratná trubka - horizontální usměrňovače toku proudění - 4 přípoje 5/4" s vnitřním závitem - 1 odvzdušnění 5/4" - senzorová lišta s předinstalovaným svazkem kabelů - příprava teplé vody prostřednictvím osvědčené nerezové vlnovcové trubky řešená průtokovým způsobem, certifikát DVGW - solární vrstvové nabíjení pomocí speciálního 2-sférového výměníku a vrstvové nabíjecí trubky - vhodná pro kotle na plyn, olej, dřevo, pelety, stěnové vytápění, kogenerační jednotky apod. - přenášecí úchyty - izolace hrdel Orion 825 / 790 mm se senzorovou lištou a svazkem kabelů Kč Orion 1000 / 790 mm se senzorovou lištou a svazkem kabelů Kč Předpřipravená montážní sada pro energetickou centrálu Orion - až pro 2 topné okruhy a solár - zásuvný vrstvový regulátor SLR - elektricky zapojeno předem a naprogramováno - integrovaná do tvarově pěkného izolačního krytu - maximální topná zátěž s vysokoúčinným čerpadlem: okruh podlahového vytápění 10 kw ( 7K zbytková dopravní výška 3 m) okruh topných těles 20 kw ( 15 K zbytková dopravní výška 3,3 m) s izolací hrdel a přenášecími úchyty Montážní sada Orion s s vysokoúčinnými čerpadly třídy A Montážní sada Orion pro 1 topný okruh A (Grundfoss Alpha 2) a SLR Kč Montážní sada Orion pro 2 topné okruhy A (Grundfoss Alpha 2) a SLR Kč Montážní sada Orion pro 1 topný okruh A (Grundfoss Alpha 2) bez SLR Kč Montážní sada Orion pro 2 topné okruhy A (Grundfoss Alpha 2) bez SLR Kč Technické údaje energetické centrály ORION Typ Orion bez izolace d [mm] s izolací D [mm] výška bez izolace mm výška s izolací mm výška při sklápění bez izolace mm hmotnost (zásobník bez montážní sady) cca kg Výrobní tolerance podle DIN ISO v 15

16 Merkur Skupina výrobků 43 Název MERKUR kompaktní solární zásobník Vhodný pro kotle na tuhá paliva, pelety, plyn, topný olej a kogenerační jednotky - s integrovanou přípravou teplé vody přes výkonnou nerezovou vlnovcovou trubku DN 32 průtokovým způsobem - provozní tlak pro užitkovou vodu max. 6 bar, vnější závit 1¼" - malá zásoba teplé vody, vysoký přenosový výkon zásobníku, hygienicky nezávadná teplá voda - akumulační nádrž z oceli S 235 JRG 2 - provozní tlak na straně topné vody max. 3 bar - provozní teplota max. 95 C - 6 přípojů 1¼" s vnitřním závitem - 1 odvzdušňovací přípoj 1¼" krátký - 1 připojení zpátečky s vrstvovou trubkou - 3 nožky - izolace z měkké pěny 100 mm stříbrno-šedá namontovaná - 2 univerzální senzorové lišty - solární vrstvové nabíjení pomocí speciálního 2 sférového výměníku a vrstvové nabíjecí trubky - včetně namontované solární stanice s standardním / HE čerpadlem - volitelně s / bez regulátorem CS 2.5 Merkur 825/790 mm s CS15/W bez regulátoru Kč Merkur 825/790 mm s CS15/W s regulací CS Kč Merkur 825/790 mm s CS15HE/W s regulací CS Kč Merkur 1000/790 mm s CS15W bez regulátoru Kč Merkur 1000/790 mm s CS15/W s regulací CS Kč Merkur 1000/790 mm s CS15HE/W s regulací CS Kč Technické údaje Typ Merkur bez izolace d [mm] s izolací D [mm] výška bez izolace mm výška s izolací mm výška při sklápění bez izolace mm hmotnost kg plocha vlnovcové trubky m 2 5,7 5,7 tlaková ztráta při 3000 l/h mbar Výrobní tolerance podle DIN ISO v 16

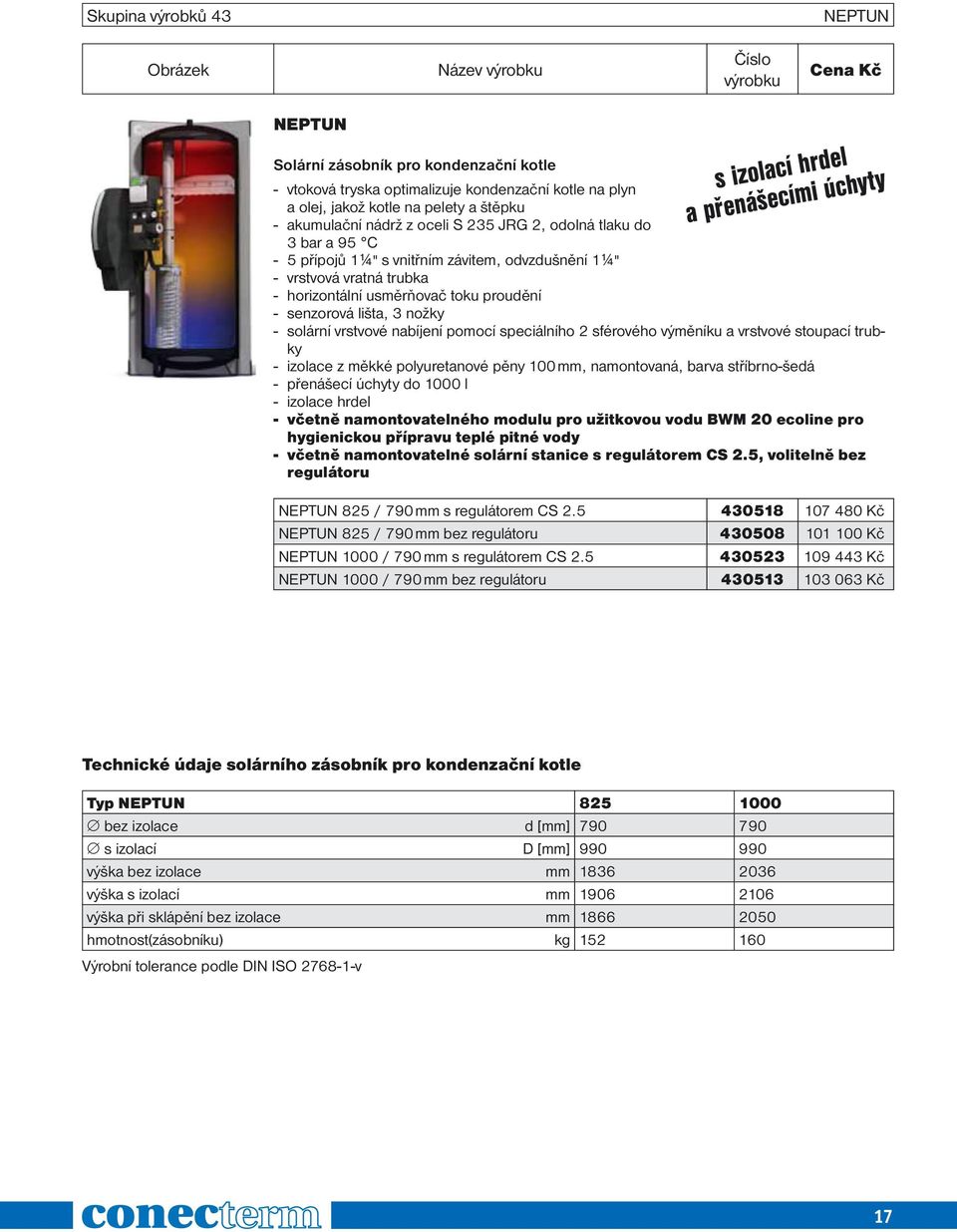

17 Skupina výrobků 43 NEPTUN Název NEPTUN Solární zásobník pro kondenzační kotle s izolací hrdel a přenášecími úchyty - vtoková tryska optimalizuje kondenzační kotle na plyn a olej, jakož kotle na pelety a štěpku - akumulační nádrž z oceli S 235 JRG 2, odolná tlaku do 3 bar a 95 C - 5 přípojů 1¼" s vnitřním závitem, odvzdušnění 1¼" - vrstvová vratná trubka - horizontální usměrňovač toku proudění - senzorová lišta, 3 nožky - solární vrstvové nabíjení pomocí speciálního 2 sférového výměníku a vrstvové stoupací trubky - izolace z měkké polyuretanové pěny 100 mm, namontovaná, barva stříbrno-šedá - přenášecí úchyty do 1000 l - izolace hrdel - včetně namontovatelného modulu pro užitkovou vodu BWM 20 ecoline pro hygienickou přípravu teplé pitné vody - včetně namontovatelné solární stanice s regulátorem CS 2.5, volitelně bez regulátoru NEPTUN 825 / 790 mm s regulátorem CS Kč NEPTUN 825 / 790 mm bez regulátoru Kč NEPTUN 1000 / 790 mm s regulátorem CS Kč NEPTUN 1000 / 790 mm bez regulátoru Kč Technické údaje solárního zásobník pro kondenzační kotle Typ NEPTUN bez izolace d [mm] s izolací D [mm] výška bez izolace mm výška s izolací mm výška při sklápění bez izolace mm hmotnost(zásobníku) kg Výrobní tolerance podle DIN ISO v 17

18 Skupina výrobků 39 Moduly pro ohřev užitkové vody Název Modul pro ohřev užitkové vody BWM - kompletně smontovaná jednotka pro ohřev užitkové vody - ochrana proti zvápenatění díky namíchané topné vodě - komfort díky patentované regulaci teploty - bez čekání čerstvá teplá voda - velmi malá kompaktní konstrukce, kompletně izolovaná - výkonná hygienická příprava pitné vody průtokovým způsobem proti tvorbě nebezpečných legionel - díky konstrukci výměníku tepla je vhodný i pro provoz s tepelnými čerpadly (viz data o výkonu) BWM Kč BWM 40 s elektronicky regulovaným čerpadlem* Kč * pro externí ovládání cirkulačního čerpadla je potřeba další čidlo, PT1000 č. výr BWM 80 (s integrovaným cirkulačním čerpadlem 3/4" (Wilo Z 20/2) Kč Směšovací jednotka k BMW 80 třícestný směšovač DN 32 s pohonem Kč BWM 80 Definované změkčování vody od 14 dh (tvrdá voda) - s elektronickou regulací - zdvojená čerpadla pro vyšší bezpečnost provozu a optimální přizpůsobení výkonu - zabudované cirkulační čerpadlo Technické údaje modulu pro ohřev užitkové vody Typ BWM 30 BWM 40 BWM 80 hmotnost kg šířka mm výška mm hloubka mm Přípojky studená voda DN 1" vnitřní z. ¾" vnitřní z. 1¼" vnitřní z. teplá voda DN 1" vnitřní z. ¾" vnitřní z. 1¼" vnitřní z. přívod zásobníku DN 1" s plochým těsněním 1" vnější z. 1¼" vnitřní z. zpátečka zásobníku DN 1" s plochým těsněním 1" vnější z. 1¼" vnitřní z. Průtočný výkon teplota na odběrném místě 45 C Typ BWM Teplota akumulační nádrž Teplota studená voda l/min BWM C 10 C C 10 C C 10 C 27 BWM C 10 C C 10 C C 10 C 40 BWM C 10 C C 10 C 80 18

19 Příslušenství k zásobníkům Skupina výrobků 39 Název Přírubové hrdlo, délka do 120 mm PN 6, EN /11 B1 (DIN 2631) DN Kč DN Kč DN Kč DN Kč DN Kč DN Kč DN Kč DN Kč Navařovací příruba otevřená DN 110 pro PS / SLP / SKS / KS, rozteč děr (8 x M12) 150 mm Kč DN 180 pro PS / PSW, rozteč děr (10 x M 10) 225 mm Kč Kryt příruby včetně těsnění a šroubů pro akumulační nádrž DN 110 černý; slepý Kč DN 180 černý; slepý Kč DN110 (LK 150, 8 M12) DN180 (LK 225, 10 M10) Náhradní těsnění DN 110, LK = 150 mm, pro topnou přírubu s č. výr.: Kč DN 180, LK = 225 mm, pro topnou přírubu s č. výr.: Kč ovaný kryt příruby a těsnění pro zásobník užitkové vody si vyžádejte přes seznam náhradních dílů. 19

20 Skupina výrobků 39 Příslušenství k zásobníkům Název Přídavné nástavby pro akumulační nádrže Vrstvová trubka z plastu Vratná vrstvová trubka (pro objemový průtok do 3000 l/h) Kč Vrstvová trubka (pro objemový průtok do 1000 l/h) Kč Vrstvový dělicí plech se štěrbinou k oddělení zón d = 650 mm Kč d = 750 mm Kč d = 790 mm Kč d = 850 mm Kč d = 1000 mm Kč d = 1100 mm Kč d = 1250 mm Kč d = 1400 mm Kč d = 1600 mm Kč Ocelový vodící oblouk DN 50 bez příruby Kč DN 65 bez příruby Kč DN 80 bez příruby Kč DN 100 bez příruby Kč Horizontální usměrňovač toku proudění Vypouštění vytažené až ke stěně zásobníku Kč RP 1" Kč Výměník z hladkých trubek Při dimenzování výměníku z hladkých trubek dodržte poměr plochy kolektoru vůči zásobníku!!! Výměník z hladkých trubek 3,0 m 2, d = 660 mm Kč Výměník z hladkých trubek 4,3 m 2, d = 870 mm Kč Výměník z hladkých trubek 5,1 m 2, d = 870 mm Kč Výměník z hladkých trubek 6,5 m 2, d = 870 mm Kč 20

21 Příslušenství k zásobníkům Skupina výrobků 39 Název Spojky s vnitřním závitem (závit DIN 2999) Délka 100 mm 120 mm Rp ½" Kč Kč Rp ¾" Kč Kč Rp 1" Kč Kč Rp 1¼" Kč Kč Rp 1½" Kč Kč Rp 2" Kč Kč Rp 2½" Kč Kč Rp 3" Kč Kč Rp 1½", délka 100 mm, pro elektrické topné těleso Kč Kč Je k dostání i jako hrdlo s vnějším závitem Připojovací sada pro komunikaci (spojení) zásobníků 5/4 4 vlnovcová trubka včetně připojovacích šroubení 120 mm Kč 250 mm (připojení zásobníků hrdly orientovanými k sobě v úhlu 90 ) Kč Izolace hrdel Sada obsahuje 10 kusů, dá se namontovat dodatečně, univerzálně pro přípoje 5/4 a 1 1/2 Materiál z EPP, baleno v kartonu Izolace černá v děleném provedení Kč Kontrolní otvor kulatý DN 180 s krytem, šrouby a těsněním Kč 21

22 Skupina výrobků 39 Příslušenství k zásobníkům Název Výměník z žebrované trubky RWT pro zásobníky na teplou pitnou vodu, vyrobený z SF-CU, DIN 1787, přírubové provedení s ovaným krytem, těsnění a šrouby včetně sady izolačního šroubení (= 2 kusy) 1,4 m 2 pro přírubu DN 110 L=370 mm ¾" Kč 2,0 m 2 pro přírubu DN 180 L=460 mm 1" Kč 2,5 m 2 pro přírubu DN 180 L=520 mm 1" Kč 3,0 m 2 pro přírubu DN 180 L=600 mm 1" Kč 4,0 m 2 pro přírubu DN 180 L=680 mm 1" Kč Elektrické topné těleso EFH v přírubovém provedení včetně přírubové desky; teplotní regulátor a bezpečnostní omezovač teploty, pro přírubu DN 110, LK 150 mm (8 M 12) 6,0 kw 400 V L= 370 mm Kč 8,0 kw 400 V L= 420 mm Kč 10,0 kw 400 V L= 500 mm Kč 12,0 kw 400 V L= 530 mm Kč (výkonový stykač pro EFH 12 kw ze strany zákazníka) Elektrické topné těleso se závitem regulátor teploty s externím nastavením (0 90 C) integrovaný bezpečnostní omezovač teploty 110 C (lze vynulovat zvenku) maximální průřez vedení 2,5 mm 2 nevhodné pro zásobníky na teplou pitnou vodu (nebezpečí zvápenatění) nevhodné pro trvalý provoz Typ Výkon (kw) provozní napětí závit ponorná hloubka (mm) nevytápěné (mm) ESH3DN V 1¼" Kč ESH6DN V 1¼" Kč ESH6DN V 1¼" Kč ESH9DN V 1¼" Kč 22

23 Příslušenství k zásobníkům Skupina výrobků 39 Název Expanzní nádoba pro užitkovou vodu k použití společně s kombinovanými zásobníky CitrinSolar a moduly pro ohřev užitkové vody CitrinSolar 12 litrů, přípoj ¾" Kč - maximální provozní teplota: 70 C - max. provozní přetlak 10 bar, předtlak plynu 4 bar - max. objem ohřívače pitné vody 120 l, při jištění 6 bar Montážní kleště pro expanzní nádobu pro užitkovou vodu - montážní kleště pro bezpečné upevnění expanzní nádoby pro užitkovou vodu na zeď. Montážní kleště Kč Pojistná soustava pro studenou vodu - Pojistná soustava pro expanzní vodu podle DIN EN s integrovaným přípojem expanzní nádoby podle DIN k připojení zavřených zásobníkových ohřívačů vody (TWE) podle DIN 4753 Pojistná soustava ¾" Kč provozní tlak 10 bar, max. provozní teplota 70 C, membránový pojistný ventil 6 bar, připojovací závit pojistného ventilu 3/4" k použití společně s přípravou teplé vody Citrin až do obsahu 200 l (na straně vody) Cirkulační tryska (nové provedení) pro přímou montáž do všech kombinovaných zásobníků CS do všech kombinovaných zásobníků CS Kč 1¼" - namontovaná s proplachovacím kohoutem, délka 1,5 m *podle licence Spiegel Cirkulační jednotka - Cirkulační jednotka kompletně předmontovaná, včetně směšovače užitkové vody, uzavíracích armatur, zpětné klapky Cirkulační jednotka Kč - typ čerpadla: WILO Circo-Star Z 20/2-3 červený bronz - přípoj ¾" 23

24 Skupina výrobků 39/48 Příslušenství k zásobníkům Název Izolační šroubení 2 kusy R ¾" Kč R 1" Kč Ponorná jímka R ½" 200 mm pro čidlo 6 mm Kč Correx anoda bezúdržbová pro všechny zásobníky na teplou vodu Kč Teploměr s kapilárou (PS, PSW, KS, SKS, SLP) Kč Montážní práce / servis ceny netto! hodina montéra na dotaz doprava/ km (včetně času na cestě) na dotaz 24

25 25

26 český výrobce termostatických ventilů a hlavic Další sortiment v naší nabídce český výrobce termostatických ventilů a hlavic RADIÁTOROVÉ ARMATURY český výrobce termostatických ventilů a hlavic LISOVACÍ FITINKY A VÍCEVRSTVÉ TRUBKY Česká společnost CONECTERM s.r.o. byla založena v roce 1999 a od počátku se věnuje technologii výroby a vývoji termostatických ventilů a hlavic. Značnou část produkce exportuje převážně na trhy EU. Vzhledem k vysoké kvalitě použitých materiálů a provozní spolehlivosti výrobků poskytujeme na termostatické ventily a hlavice záruku 6 let. Postupně také rozšiřujeme nabídku sortimentu pro vytápění. Distribuci a prodej zajišťujeme prostřednictvím specializovaných partnerů a odborných velkoobchodů. Staňte se i vy našimi zákazníky Lisovací fitinky jsou vyrobené z mosazi s povrchovou úpravou nikl, objímky z AKV, O-kroužky z gumy odolávající pracovním tlakům a teplotám. Fitinky jsou určeny ke spojení s vícevrstvými plastovými trubkami PEX-AL-PEX a jako systém jsou vhodné pro rozvody pitné vody, ústředního vytápění a podlahového vytápění s pracovním tlakem do 1 MPa a pracovní teploty 95 C. Systém je široce využitelný, montážně velmi jednoduchý a zvládne ho snad každý šikovný kutil. V nabídce je i nářadí za zvýhodněnou cenu. Po dohodě je možné i zapůjčení. Na požádání provádíme školení a technickou podporu. 1 český výrobce termostatických ventilů a hlavic AKUMULAČNÍ NÁDRŽE A ZÁSOBNÍKY český výrobce termostatických ventilů a hlavic SOLÁRNÍ SYSTÉMY CONECTERM s.r.o. Konopná 341/ Brno tel.: fax: office@conecterm.cz Uvedené fotografie jsou pouze ilustrační a jednotlivá provedení se mohou lišit. Tiskové chyby vyhrazeny. VERZE_03_06_2013
