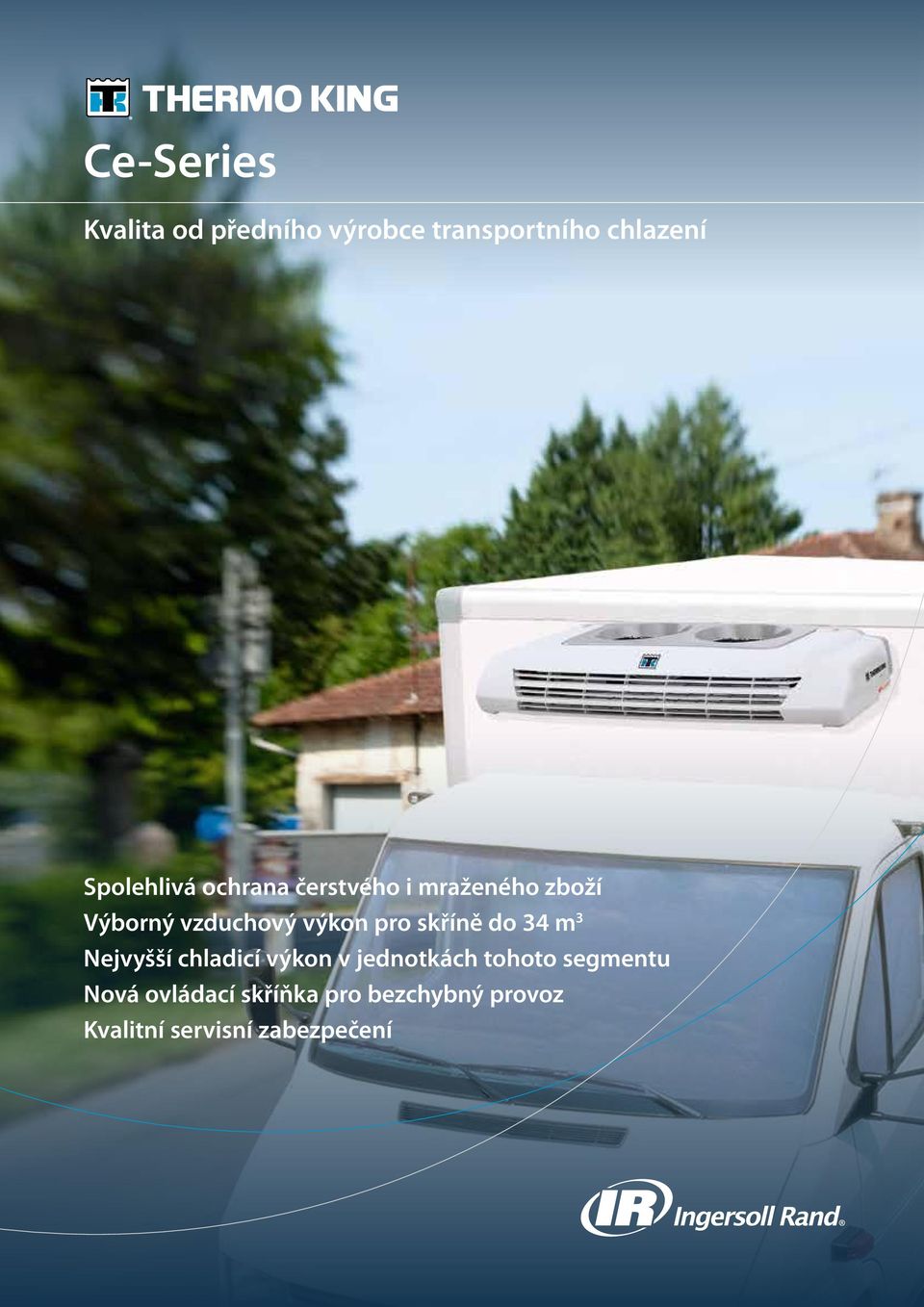

1 Ce-Series Kvalita od předního výrobce transportního chlazení Spolehlivá ochrana čerstvého i mraženého zboží Výborný vzduchový výkon pro skříně do 34 m 3 Nejvyšší chladicí výkon v jednotkách tohoto segmentu Nová ovládací skříňka pro bezchybný provoz Kvalitní servisní zabezpečení

2 Ce-Series Skvělé parametry pro skříně i dodávky Nový model: Jednotky Ce-Series jsou ideálním řešením pro dopravce převážející zboží citlivé na správnou teplotu v malých vozech. K dispozici jsou 4 modely pro vozidla do 34 m 3. Každý model z této řady jednotek nabízí velkou flexibilitu nejen oproti jednotkám z předchozí řady, ale i ve srovnání s konkurencí. Ce-Series perfektně vyhovuje požadavkům pro přepravu s častým otvíráním dveří, i když je okolní teplota extrémně vysoká nebo naopak nízká. Rychlé dorovnání teploty ve skříni po otevření dveří je důležité pro uchování kvality rozváženého zboží. Nová ovládací skříňka zajistí jednoduchý a bezchybný provoz. inovace provozem odzkoušeného typu C mimořádný výkon rozsáhlé teplotní možnosti snadné užívání, servis i opravy Přehled modelů MODEL KOMPRESOR KONDENZAČNÍ ČÁST VÝPARNÍK OVLADAČ Hlavní komponenty Vyšší kondenzační výkon 2 C-150e Lehký a kompaktní design kondenzační části 3 QP08 C-150e Kond. část ES100e Nízký výparník Nižší váha, méně chladiva Delší doba plné funkčnosti jednotky Zvýšený topný výkon C-250e Jednotka je vhodná pro provoz při extrémních teplotách okolí CSR Nový kompresor Zvýšená robustnost a spolehlivost Nový model dává vyšší výkon! ES450e Nabídka na rostoucí poptávku řešení pro větší dodávky a skříně Rychlejší náběh požadované teploty Vyšší vzduchový výkon Vyšší chladicí výkon AL/AL výparník pro zvýšení efektivnosti a odolnosti proti korozi Nové ventilátory s vyšším vzduchovým výkonem Mikrokanálový výměník (nižší hmotnost a méně chladiva) Condenser Compressor Kondenzační část 2 ventilátory (vylepšený kondenzační výkon) Řídící deska QP13 C-250e Kond. část ES200e Nízký výparník O 20% RYCHLEJŠÍ NÁBĚH TEPLOTY VS. C-350E C-350e 60 C QP15 C-350e Kond. část ES300e Nízký výparník 50 C 20% RYCHLEJI TEPLOTA 40 C 30 C 20 C QP16 Kond. část ES450e Nízký výparník 10 C 0 ČAS C350e C450e

3 Nový systém řízení CSR Ovládání jednotky musí být pro uživatele intuitivní a jednoduše informativní. Nový systém CSR při splnění těchto uživatelských kriterií řídí provoz jednotky v optimálních mezích tak, že je zajištěna požadovaná teplotní ochrana převáženého zboží. Parametry Odolný a spolehlivý v extrémních teplotách do 75ºC Jednoduchý pro uživatele Přizpůsobivý a modulární Mikroprocesorová inteligence Displej chráněný proti vlhkostí Postupný start pro omezení zátěže baterie a pro prodloužení životnosti kompresoru Možnost provozu s vypnutým displejem Tvarově přizpůsobený pro zástavbu do palubní desky vozidla Funkce Nastavitelný rozsah set pointu od 22ºC do -32ºC (R404A) Nastavitelný rozsah set pointu od 22 C do -10 C (R134A + odtávání) Nastavitelný rozsah set pointu od 22 C do 0 C (R134A) Symboly pro topení, chlazení a odtávání Jasně srozumitelné symboly a alarm kódy Manuální a automatické odtávání Počítač hodin provozu - ukládání informací Kontrola napětí baterie Držák pro montáž CSR na palubní desku 4 TracKing Basic montáž kondenzační jednotky na přední stěnu skříně. 5 Jednoduché a nezávislé zařízení pro sledování vašeho Tento kit umožňuje montáž na střechu skříně vozidla. Parametry a vybavení nákladu v pohybu. TracKing Basic s vlastní baterií sleduje pozici vozidla na silnicích v pravidelných intervalech. Kit Swivel Manifold Toto ucelené a výkonné GPRS/GPS zařízení může být Ve standardním vybavení je kostka pro připojení hadic C-150e C-150e 10 C-150e MAX 30 namontováno na jakémkoli vozidle a je účinnou obranou ke kompresoru v přímém fixovaném směru. Tento kit C-250e C-250e 10 C-250e MAX 30 PARAMETRY A VYBAVENÍ C-350e C-350e 10 C-350e MAX 30 proti krádeži nebo zneužití obsahuje kostku s nastavitelnou polohou. 10 MAX 30 KONFIGURACE JEDNOTEK Chladivo R-134A R-134A R-404A Odtávání NE ANO ANO Topení NE NE ANO SNÍŽENÍ CELKOVÝCH NÁKLADŮ Servisní smlouvy ThermoKare ZÁZNAM DAT & KOMUNIKACE Touch Print Tracking Advanced* PŘEHLED A SLEDOVÁNÍ Tracking Light Tracking Basic DOPLŇKOVÉ PŘÍSLUŠENSTVÍ Kryty hadic Držák CSR na palubovou desku kabiny Kryt ventilátoru kondenzátoru** Delší propojovací hadice*** Kit Bumper Roof Mounting*** Kit Swivel Manifold*** Kit Fitting Hoses 90 *** * Je nutný data logger **Kryt není k dispozici pro *** - zajistí dealer dle vozidla či jednotky Standardní konfigurace Dodávka z výroby Dodává dealer - dodatečné vybavení ThermoKare ThermoKare nabízí ucelenou řadu servisních smluv pro řízenou kontrolu nákladů na údržbu. Pravidelná servisní údržba pomáhá prodloužit dobu užívání jednotky. Nový TouchPrint záznamník Jednoduchá orientace v menu Tisk lístku s teplotními záznamy z rozvozů zboží na jedno stisknutí tlačítka V souladu s normami EN 12830, CE Mark a IP-65 TracKing Light Ekonomické a spolehlivé řešení pro dálkovou kontrolu vašeho nákladu. TracKing Light vám umožňuje stálé sledování teploty ve skříni, otevírání dveří a také třeba stavu paliva v nádrži. Lokalizační zařízení s 3-ossými pohyblivými čidly zaznamenává činnost řidiče a analyzuje řadu provozních funkcí a činností. HADICOVÉ KRYTY Vysoce odolné kryty zajišťují plnou ochranu pro propojovací hadice a kabely, a zároveň vylepšují vzhled přední plochy skříně kolem jednotky. Kryt není určený pro dodávky. Držák CSR v kabině řidiče Možnost plastového držáku pro uchycení ovládacího zařízení CSR v kabině řidiče na vhodném místě. Kryt ventilátoru kondenzátoru Ochrana kondenzační části jednotky proti sněhu nebo ledu. Aerodynamicky vytvarovaný kryt zabraňuje tvorbě sněhové či ledové pokrývky na ventilátorech a snižuje možné prostoje a další případné náklady na opravy ventilátorů. Velké hadicové kity Standardní sada obsahuje hadice 5 metrů dlouhé k propojení kompresoru a kondenzační části jednotky. Jako další variantu nabízíme sadu s hadicemi 6 metrů dlouhými. Kit Bumper Roof Mounting Standardní instalační příslušenství je určeno pro Kit Fitting Hoses 90 Kit s 90 fitinky pro napojení hadic ke kompresoru.

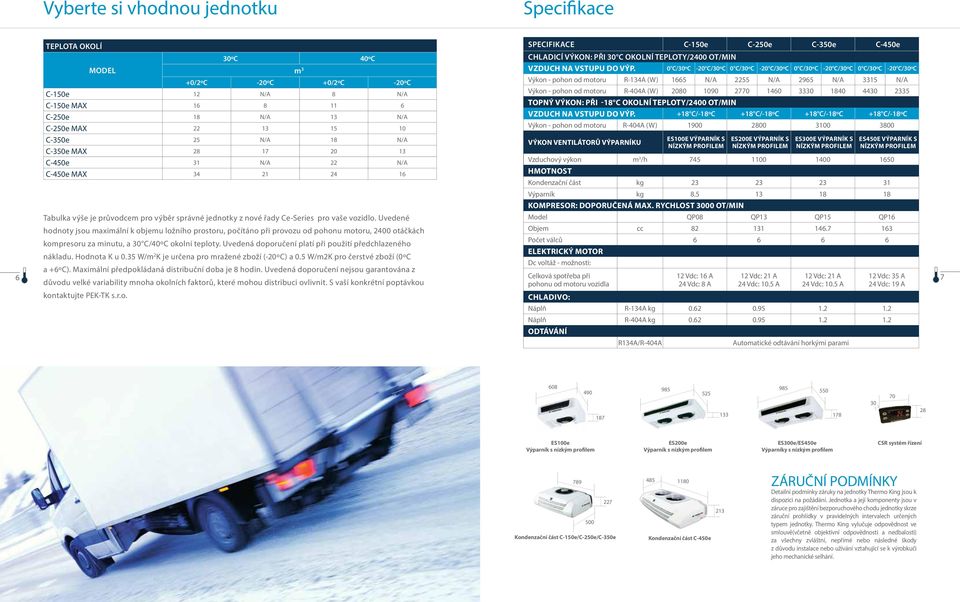

4 Vyberte si vhodnou jednotku Specifikace TEPLOTA OKOLÍ 30ºC 40ºC MODEL m 3 +0/2ºC -20ºC +0/2ºC -20ºC C-150e 12 N/A 8 N/A C-150e MAX C-250e 18 N/A 13 N/A C-250e MAX C-350e 25 N/A 18 N/A C-350e MAX N/A 22 N/A MAX SPECIFIKACE C-150e C-250e C-350e CHLADICÍ VÝKON: PŘI 30 C OKOLNÍ TEPLOTY/2400 OT/MIN VZDUCH NA VSTUPU DO VÝP. 0 C/30ºC -20 C/30ºC 0 C/30ºC -20 C/30ºC 0 C/30ºC -20 C/30ºC 0 C/30ºC -20 C/30ºC Výkon - pohon od motoru R-134A (W) 1665 N/A 2255 N/A 2965 N/A 3315 N/A Výkon - pohon od motoru R-404A (W) TOPNÝ VÝKON: PŘI -18 C OKOLNÍ TEPLOTY/2400 OT/MIN VZDUCH NA VSTUPU DO VÝP. +18 C/-18ºC +18 C/-18ºC +18 C/-18ºC +18 C/-18ºC Výkon - pohon od motoru R-404A (W) VÝKON VENTILÁTORŮ VÝPARNÍKU ES100E VÝPARNÍK S ES200E VÝPARNÍK S ES300E VÝPARNÍK S ES450E VÝPARNÍK S Vzduchový výkon m 3 /h HMOTNOST Kondenzační část kg Výparník kg KOMPRESOR: DOPORUČENÁ MAX. RYCHLOST 3000 OT/MIN Tabulka výše je průvodcem pro výběr správné jednotky z nové řady Ce-Series pro vaše vozidlo. Uvedené Model QP08 QP13 QP15 QP16 hodnoty jsou maximální k objemu ložního prostoru, počítáno při provozu od pohonu motoru, 2400 otáčkách Objem cc kompresoru za minutu, a 30 C/40ºC okolní teploty. Uvedená doporučení platí při použití předchlazeného Počet válců ELEKTRICKÝ MOTOR nákladu. Hodnota K u 0.35 W/m 2 K je určena pro mražené zboží (-20ºC) a 0.5 W/m2K pro čerstvé zboží (0ºC Dc voltáž - možnosti: a +6ºC). Maximální předpokládaná distribuční doba je 8 hodin. Uvedená doporučení nejsou garantována z 6 Celková spotřeba při 12 Vdc: 16 A 12 Vdc: 21 A 12 Vdc: 21 A 12 Vdc: 35 A 7 důvodu velké variability mnoha okolních faktorů, které mohou distribuci ovlivnit. S vaší konkrétní poptávkou pohonu od motoru vozidla 24 Vdc: 8 A 24 Vdc: 10.5 A 24 Vdc: 10.5 A 24 Vdc: 19 A kontaktujte PEK-TK s.r.o. CHLADIVO: Náplň R-134A kg Náplň R-404A kg ODTÁVÁNÍ R134A/R-404A Automatické odtávání horkými parami ES100e Výparník s nízkým profilem ES200e Výparník s nízkým profilem ES300e/ES450e Výparníky s nízkým profilem CSR systém řízení Kondenzační část C-150e/C-250e/C-350e Kondenzační část 213 ZÁRUČNÍ PODMÍNKY Detailní podmínky záruky na jednotky Thermo King jsou k dispozici na požádání. Jednotka a její komponenty jsou v záruce pro zajištění bezporuchového chodu jednotky skrze záruční prohlídky v pravidelných intervalech určených typem jednotky. Thermo King vylučuje odpovědnost ve smlouvě(včetně objektivní odpovědnosti a nedbalosti) za všechny zvláštní, nepřímé nebo následné škody z důvodu instalace nebo užívání vztahující se k výrobkuči jeho mechanické selhání.
