Kompaktní kondenzační jednotky se vzduchem chlazeným kondenzátorem pomaloběžné ventilátory 500 ot./min tichý chod provoz do venkovní teploty -15 C

Transkript

1 Chladící výkon: 20 až 150 kw Kompaktní kondenzační jednotky se vzduchem chlazeným kondenzátorem pomaloběžné ventilátory tichý chod provoz do venkovní teploty -15 C POUŽITÍ Kondenzační jednotky CONDENCIAT řady CD se vzduchem chlazenými kondenzátory jsou kompaktní jednotky určené k venkovní instalaci na zemi nebo na střeše. Tyto jednotky jsou vhodné pro střední klimatizační systémy: obchody, kanceláře, laboratoře, restaurace apod. Jejich konstrukce umožňuje propojení s výparníky s přímým výparem jako například: vzduchotechnické jednotky typu CLIMACIAT GI, oddělené výparníky pro chlazení vody typu EXEL, HF, FYN. Dvě rychlosti ventilátorů, 500 a, dovolují použití jednotek i v systémech s velmi přísnými požadavky na hladinu hluku. 1 / 14

2 ZÁKLADNÍ ÚDAJE CD Počet okruhů 1 2 Počet kompresorů R407c R22 Chladící výkon kw 21,5 33,0 44,1 55,4 65,5 75,8 87,9 92,8 104,4 121,1 147,1 Příkon kompresoru(ů) kw 9,8 14,7 19,3 24,1 29,7 34,6 38,9 47,9 52,5 65,8 84,5 Chladící výkon kw 23,8 36,3 48,6 61,5 72,5 83,4 96,6 104,0 115,1 136,2 165,5 Příkon kompresoru(ů) kw 8,9 13,8 18,3 22,9 28,1 33,0 37,2 45,8 50,1 62,0 79,6 Chladící výkony a příkony pro vypařovací teplotu +2 C a teplotu vzduchu na vstupu do kondenzátoru +35 C. Jednotky s chladivem R407c jsou označeny písmenem Z. POPIS Hermetický spirálový SCROLL kompresor Vestavný motor chlazený nasávanými parami chladiva Vnitřní ochrana vinutí elektromotoru Vzduchem chlazený kondenzátor Výměník tvoří měděné trubky s hliníkovými lamelami Ventilátor(y) s přímým pohonem, otáčky 500 nebo 750 ot./min Řídící a jistící prvky Vysokotlaký a nízkotlaký pojistný presostat Rozvaděč a řídící panel Panel odpovídá EN Hlavní bezpečnostní vypínač s vnější rukojetí Ochrana silového a ovládacího okruhu Stykače a jističe kompresorů a motorů ventilátorů Mikroprocesorový elektronický modul MRS zajišťující následující hlavní funkce: - Monitorování provozních parametrů - Diagnostiku závad - Automatické vyrovnávání provozní doby kompresorů - Dálkové ovládání a monitorování provozu jednotky PROVOZNÍ PODMÍNKY VYPAŘOVACÍ TEPLOTA C MIN MAX VSTUPNÍ TEPLOTA VZDUCHU C MIN MAX Specifické provozní limity pro každý model jsou uvedeny v tabulkách chladících výkonů 2 / 14

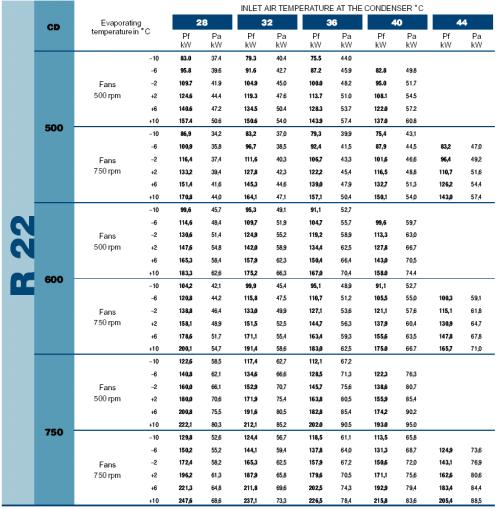

3 CHLADÍCÍ VÝKONY VYPAŘOVACÍ TEPLOTA C VSTUPNÍ TEPLOTA VZDUCHU DO KONDENZÁTORU C Pf : chladící výkon Pa : příkon kompresorů 3 / 14

4 CHLADÍCÍ VÝKONY VYPAŘOVACÍ TEPLOTA C C VSTUPNÍ TEPLOTA VZDUCHU DO KONDENZÁTORU C 500 ot/min 750 ot/min 500 ot/min 750 ot/min 500 ot/min ot./min 750 ot/min ot./min 500 ot/min ot./min 750 ot/min Pf : chladící výkon Pa : příkon kompresorů 4 / 14

5 CHLADÍCÍ VÝKONY VYPAŘOVACÍ TEPLOTA C VSTUPNÍ TEPLOTA VZDUCHU DO KONDENZÁTORU C Pf : chladící výkon Pa : příkon kompresorů 5 / 14

6 CHLADÍCÍ VÝKONY VYPAŘOVACÍ TEPLOTA C VSTUPNÍ TEPLOTA VZDUCHU DO KONDENZÁTORU C Pf : chladící výkon Pa : příkon kompresorů 6 / 14

7 CHLADÍCÍ VÝKONY VYPAŘOVACÍ TEPLOTA C VSTUPNÍ TEPLOTA VZDUCHU DO KONDENZÁTORU C Pf : chladící výkon Pa : příkon kompresorů 7 / 14

8 CHLADÍCÍ VÝKONY VYPAŘOVACÍ TEPLOTA C VSTUPNÍ TEPLOTA VZDUCHU DO KONDENZÁTORU C Pf : chladící výkon Pa : příkon kompresorů 8 / 14

9 TECHNICKÉ ÚDAJE CD Počet okruhů 1 2 Kompresor Typ SCROLL hermetický Počet kompresorů Otáčky ot./min 2900 Chladivo Regulace výkonu % R407c nebo R typ Axiální ø 760 Axiální ø Počet ventilátorů Vzduchem chlazený kondenzátor 500 ot./min 750 ot./min Příkon kw 0,55 0,90 Průtok m³/h Příkon kw 0,9 1,3 Průtok m³/h ELEKTRICKÉ ÚDAJE 3NPE ~50 Hz 400 V Max. jmenovitý proud (A) Max. jmenovitý proud (A) Max. jmenovitý proud (A) CD KOMPRESORY 400 V 19,8 29,2 39,6 49,0 58,4 68,8 78,2 87,6 98,0 116,8 146,0 MOTORY VENTILÁTORŮ 400 V 1,15 2,3 (2 x 1,15) 8 (2 x 4) 12 (3 x 4) MOTORY VENTILÁTORŮ 400 V 2,1 4,2 (2 x 2,1) 16 (2 x 8) 24 (3 x 8) ROZBĚHOVÉ PROUDY Max. jmenovitý 400 V 134,1 194,6 156,0 216,5 225,9 240,1 249,5 258,9 269,3 292,1 321,3 proud (A) Celkový odběr jednotky = součet max. jmenovitých proudů uvedených v tabulce 9 / 14

10 ROZMĚRY Vstup vzduchu Výstup vzduchu Výstup kapalného chladiva Vstup par chladiva El. přívod Antivibrační podložky (nadstandardní příslušenství) Zajistěte 1 m volný prostor kolem jednotky CD = Ø 1⅞" 1⅞" 1⅛" 1⅛" 1⅛" 2 = Ø 1⅜" 1⅝" 2⅛" 2⅛" 2⅝" A B Hmotnost bez náplní (kg) / 14

11 ROZMĚRY Vstup vzduchu Výstup vzduchu 1 Výstup kap. chladiva 2 Vstup par chladiva (okruh 1) 3 Výstup kap. chladiva 4 Vstup par chladiva (okruh 2) a El. přívod CD OKRUH 1 1 = Ø 1⅛" 1⅛" 1⅛" 1⅛" 1⅛" 1½" 2 = Ø 2⅛" 2⅛" 2⅝" 2⅝" 2⅝" 2⅝" OKRUH 2 3 = Ø ⅞" ⅞" ⅞" 1⅛" 1⅛" 1⅛" 4 = Ø 1⅝" 1⅝" 1⅝" 2⅛" 1⅛" 1⅛" Hmotnost bez náplní (kg) / 14

12 ROZMĚRY Zajistěte 1 m volný prostor kolem jednotky antivibrační podložky (nadstandardní výbava) 12 / 14

13 AKUSTICKÉ PARAMETRY Kondenzační jednotky se vyznačují bezhlučnou konstrukcí, zahrnující všechna opatření k omezení vibrací a snížení hlučnosti: - Scroll kompresory umístěny mimo vzduchovou cestu (1) - Kompresory pružně uloženy na samostatném subšasi, izolovaném od rámu jednotky (2) - Potrubí oddělené od konstrukce jednotky - Pomaloběžné ventilátory (500 ot/min) (3) Hladiny akustického tlaku ref 2 x 10-5 Pa ±3 db Podmínky měření: - Kompresory v chodu + ventilátory 500 ot/min - Otevřené pole - Vzdálenost 5 m od jednotky, výška 1,5 m nad zemí - Směrovost 2 CD SPEKTRUM AKUSTICKÉHO TLAKU (db) 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 13 / 14 Celková hladina db(a) Hladiny akustického tlaku ref 2 x W ±3 db Podmínky měření: - Kompresory v chodu + ventilátory CD SPEKTRUM AKUSTICKÉHO TLAKU (db) 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz Celková hladina db(a)

14 DOPORUČENÍ PRO INSTALACI Umístění Kondenzační jednotky CONDENCIAT řady CD jsou konstruovány pro venkovní instalaci na zemi nebo na střeše. Umístění musí zajistit kolem jednotky dostatečný prostor (1 až 1,5 m) pro připojení, servis a údržbu. Volnému proudění vzduchu nesmějí bránit žádné překážky a to jak na vstupu, tak i na výstupu z výměníku. Pečlivě zvažte všechny požadavky ovlivňující umístění jednotky (hladina hluku, přenos vibrací, vzhled, sousedící zástavba atd.) Elektrické připojení Všechny potřebné informace a požadavky jsou uvedeny ve schématu elektrického zapojení dodávaném s jednotkou. Veškeré zde uvedené požadavky je nutné dodržet. Připojení musí být provedeno standardním profesionálním způsobem, v souladu s normami a předpisy platnými v místě realizace. Pro instalaci je třeba na místě zajistit: Napájecí napětí 3NPE ~50 Hz 400 V, nulový a zemnící vodič připojit na odpovídající svorky. Připojení termostatu, elektromagnetického ventilu, vnějšího ovládání a regulace. Poznámka Instalační firma musí silový přívod vybavit buď pojistným hlavním vypínačem nebo stykačem motoru. Důležité upozornění Aby bylo v činnosti vyhřívání oleje, je-li jednotka v provozu, musí být elektrický rozvaděč stále pod napětím. Tím se zabrání problémům při rozběhu. Před prvním uvedení jednotky do provozu nebo před jejím zprovozněním po delší odstávce je nutné ponechat elektrický panel jednotky zapnutý po dobu min. 6 hodin. Chladící okruhy Propojení kondenzační jednotky s výparníkem s přímým výparem chladivovým potrubím musí být provedeno za přísného dodržení všech norem, předpisů a zásad. V zásadě jde o následující práce: Osazení výparníku s přímým výparem komponenty chladícího okruhu (expanzní ventil, elektromagnetický ventil). Pokud je použit výparník CIAT, jsou tyto komponenty běžně osazovány z výroby. Propojení jednotky CONDENCIAT s výparníkem chladivovým potrubím (sací potrubí, potrubí kapalného chladiva). Zvláštní pozornost je třeba věnovat návrhu chladícího okruhu (vedení potrubí, spád, škrcení, průřezy trubek) z hlediska vracení oleje do kompresoru. Propojovací potrubí má být co nejkratší - maximální délka 15 m včetně 6 m převýšení. V případě jakýchkoliv nejasností konzultujte vašeho zástupce CIAT. Sací potrubí je nutno parotěsně izolovat. Vakuování celého okruhu, naplnění chladivem, zprovoznění jednotky. Zprovoznění Abyste si zajistili veškeré výhody plynoucí ze záruky, nechte instalaci provést autorizovanou odbornou montážní nebo servisní firmou. Minimálně je potřeba si zajistit autorizované spuštění a kontrolu jednotky před 1. startem. Údržba Postupujte podle příručky pro údržbu. Doporučujeme uzavřít servisní smlouvu s autorizovaným servisem CIAT. 14 / 14
