1 LIVING LIGHT LIGHT TECH KATALOG 04 LL04C/CZ

2 2 LIVING LIGHT LIGHT TECH

3 OBSAH LIVING, LIGHT a LIGHT TECH - tři řady pro život 6 Technologie a design elektrického zařízení 7 Všechny funkce moderního elektrického zařízení 8 Barvy a materiály jako doplňky nábytku 12 Koncept modulů 14 Instalace 15 KOMPLETACE RÁMEČKŮ 20 KATALOG 37 Základní ovládací prvky 38 Prosvětlitelné výměnné klapky 39 Neprosvětlitelné výměnné klapky 41 Klapky s prosvětlitelnými symboly 42 Ovládací prvky 43 Ovládací prvky a relé 44 Stmívače 45 Elektronické ovládací prvky 46 Zásuvky 47 TV a SAT zásuvky 52 Zásuvky s konektory RJ45 53 Telefonní a datové zásuvky 54 Regulační prvky 56 Akustická signalizační technika 58 Světelná signalizační technika 59 Orientační a nouzové osvětlení 60 Prvky elektrického bezpečnostního systému 61 Detektory plynů 62 Ozvučovací technika 63 Elektronický zabezpečovací systém 65 Dotazovací nehlasový interkom 70 Prvky pro domovní videosystémy 71 Záslepky a příslušenství 72 Žárovky a zástrčky 73 Instalace v ochranných pouzdrech IP40 a IP55 IDROBOX 74 Zapojovací příslušenství - podlažní sloupky 75 TECHNICKÉ ÚDAJE 76 3 KATALOG LIVING LIGHT LIGHT TECH

4 Každý sní o ideálním domově. Se společností BTicino si takový domov můžete vytvořit. LIVING LIGHT 4 LIVING LIGHT LIGHT TECH

5 LIGHT TECH 5 KATALOG LIVING LIGHT LIGHT TECH

6 LIVING, LIGHT a LIGHT TECH tři řady pro život LIVING, LIGHT a LIGHT TECH jsou nejucelenější řady elektrických prvků pro interiéry a exteriéry, konstruované jednoduše a důmyslně. Pro všechny elektrické funkce existují tři různé designové řady, které poskytnou technické řešení pro dané prostředí v tom nejvhodnějším stylu. LIVING Jednotlivé prvky se vyznačují jemnými a zaoblenými tvary - např. v elegantní antracitově šedé. LIGHT Strohá geometričnost a bílé klapky se saténovým povrchem vyjadřují harmonii a lehkost. LIGHT TECH Kovová úprava podtrhuje technický vzhled elektrických prvků. Do odlišných prostor v bytě můžete použít různě barevné krycí rámečky dle vlastního vkusu. Krycí rámečky se dají jednoduše vyměnit při různých příležitostech; např. při koupi nového zařízení bytu. 6 LIVING LIGHT LIGHT TECH

7 TECHNOLOGIE a DESIGN elektrického zařízení Mezi moderní elektrická zařízení nepatří pouze spínače a zásuvky, jak tomu bylo před několika lety. Dnešní elektronika nabízí mnohá užitečná řešení, často málo známá, která učiní váš domov nebo kancelář pohodlnější a bezpečnější. Stmívač pro regulaci intenzity světla Nouzové světlo, automaticky spínané při výpadku elektrického proudu Ochrana před nebezpečím dotyku Chronotermostat pro pokojovou klimatizaci Estetika elektrického zařízení je charakterizována především dvěma prvky: barvou materiálem a povrchovou úpravou krycích rámečků Krycí rámečky jsou k dispozici ve více než padesáti barvách a materiálech pečlivě vybíraných podle různých druhů nábytku a odlišného vkusu. Pravé dřevo - třešeň Slitina s povrchovou úpravou 24karátové zlato Slitina s povrchovou úpravou tech Polykarbonát s konečnou úpravou gel 7 KATALOG LIVING LIGHT LIGHT TECH

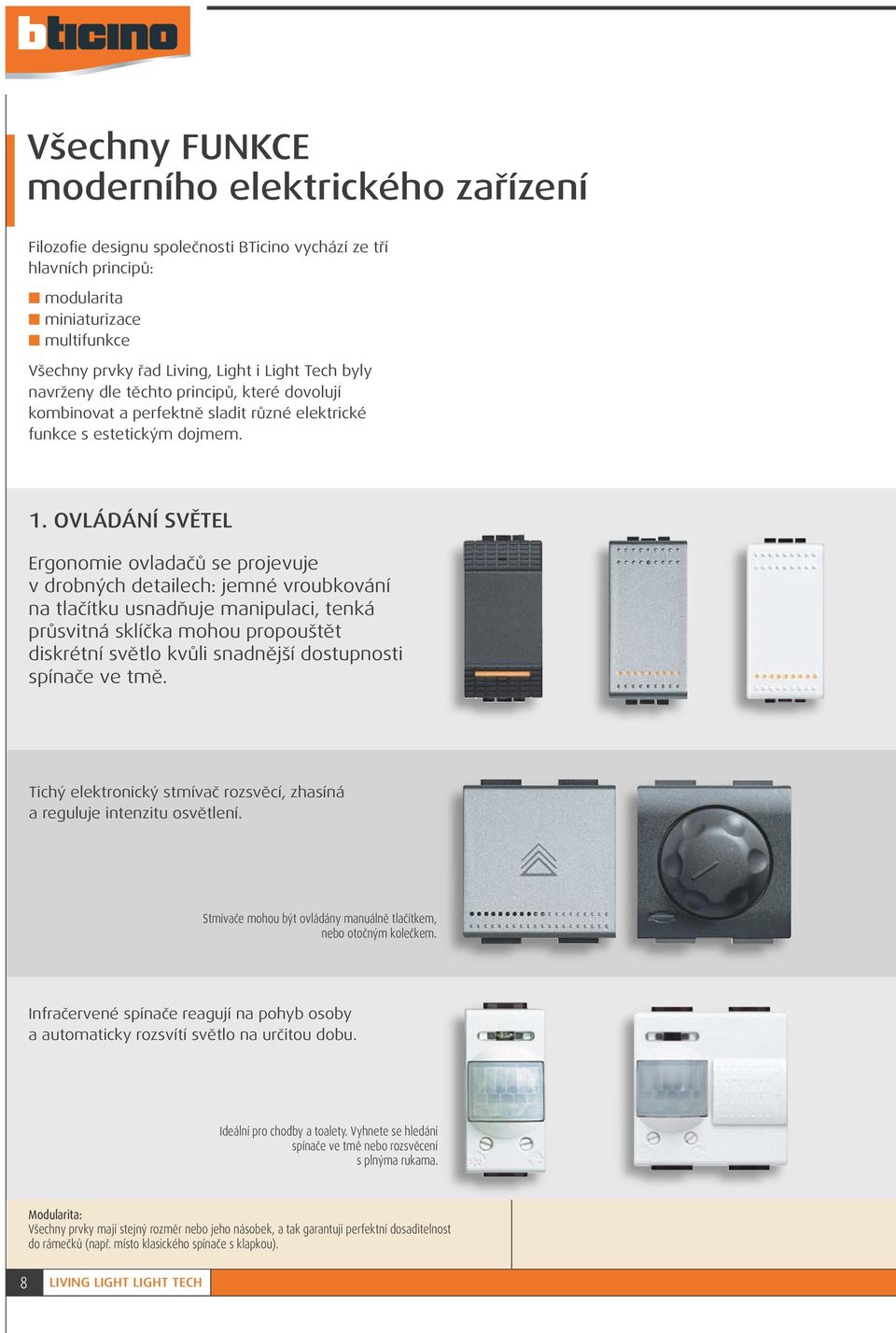

8 Všechny FUNKCE moderního elektrického zařízení Filozofie designu společnosti BTicino vychází ze tří hlavních principů: modularita miniaturizace multifunkce Všechny prvky řad Living, Light i Light Tech byly navrženy dle těchto principů, které dovolují kombinovat a perfektně sladit různé elektrické funkce s estetickým dojmem. 1. OVLÁDÁNÍ SVĚTEL Ergonomie ovladačů se projevuje v drobných detailech: jemné vroubkování na tlačítku usnadňuje manipulaci, tenká průsvitná sklíčka mohou propouštět diskrétní světlo kvůli snadnější dostupnosti spínače ve tmě. Tichý elektronický stmívač rozsvěcí, zhasíná a reguluje intenzitu osvětlení. Stmívače mohou být ovládány manuálně tlačítkem, nebo otočným kolečkem. Infračervené spínače reagují na pohyb osoby a automaticky rozsvítí světlo na určitou dobu. Ideální pro chodby a toalety. Vyhnete se hledání spínače ve tmě nebo rozsvěcení s plnýma rukama. Modularita: Všechny prvky mají stejný rozměr nebo jeho násobek, a tak garantují perfektní dosaditelnost do rámečků (např. místo klasického spínače s klapkou). 8 LIVING LIGHT LIGHT TECH

9 2. SILNOPROUDÉ A SLABOPROUDÉ ZÁSUVKY V kompletním katalogu zásuvek najdete všechny typy zásuvek pro domácí i komerční využití. různé elektrické zásuvky dle mezinárodních norem televizní a satelitní zásuvky telefonní konektory RJ11 datové konektory RJ45 pro informační sítě konektory pro optická vlákna Univerzální zásuvka má zdířky pro zástrčku dle italské nebo německé normy. 3. REGULACE A PROGRAMOVÁNÍ TEPLOTY Chronotermostat je elektronické zařízení, které reguluje teplotu v létě i v zimě. Spotřeba el. energie je automaticky řízena dle denního nebo týdenního cyklu, jímž je zaručeno maximální pohodlí i úspora energie. Zapomenuté rozsvícené světlo na toaletě nebo na schodech? Časový spínač světlo automaticky zhasne v rozmezí od 1 do 12 minut. Miniaturizace: Také elektronické prvky byly vyvinuty v rozměru základního modulu a jeho násobků. Tak se dají dobře instalovat dle estetických požadavků vedle tradičního zařízení. KATALOG LIVING LIGHT LIGHT TECH 9

10 Všechny FUNKCE moderního elektro vybavení 4. OCHRANA A BEZPEČNOST Bezpečnost domácích i kancelářských prostor má mnohostranné aspekty. ELEKTROTECHNICKÁ BEZPEČNOST Automatické tepelně-magnetické jističe Salvavita, přidružené k elektrickým zásuvkám, zajišťují ochranu před nebezpečím dotyku. Automatické jističe jsou užitečné např. na pracovní lince v kuchyni. Další prvky chrání televizi, stereo soupravu nebo počítač před účinky blesku. SVĚTLA Světla zapojená do elektrorozvodných soustav se automaticky rozsvítí v případě výpadku sítě. Světlo lze z vypínače vyjmout a použít jako přenosnou svítilnu. Při výpadku sítě se rozsvěcuje automaticky. Nouzové osvětlení je ideálním řešením při hledání hlavního rozvaděče při výpadku sítě. DETEKTOR PLYNU Ochrana proti úniku metanu nebo plynu LPG je zabezpečena automatickými systémy. V případě úniku plynu přeruší systém automaticky jeho přívod (pomocí elektromagnetického ventilu) a začne vysílat světelný i akustický výstražný signál. Multifunkce: Díky modularitě a miniaturizaci je možné libovolně kombinovat do jednoho systému různé prvky dle estetických požadavků. 10 LIVING LIGHT LIGHT TECH

11 5. OZVUČENÍ Ozvučovací systém umožňuje přenášet do všech ozvučených místností domu i kancelářského objektu signál pocházející z jednoho externího zdroje (hi-fi nebo CD) nebo signál přímo z rohlasového přijímače, který je v systému zabudován. Ovladač tuneru ozvučovacího systému 6. ZABEZPEČOVACÍ SYSTÉM BTicino nabízí kompletní profesionální technicky vyspělý zabezpečovací systém proti vloupání ve všech třech řadách LIVING, LIGHT a LIGHT TECH. Systém je vybaven veškerými funkcemi a možnostmi moderní digitální elektroniky. Centrála s telefonním voličem umožňuje vysílat různé alarmy a výstražná hlášení zabezpečovacího systému na dálku. Kompletní řada různých prvků dovoluje vytvořit zabezpečovací systém dle specifických požadavků konkrétní budovy určené k ochraně. 7. MY HOME S kompletním bytovým řešením MY HOME nabízí BTicino komfort, bezpečí, úsporu, komunikaci a kontrolu to všechno jako součást tradičního řešení. MY HOME je k dispozici ve všech třech řadách LIVING, LIGHT a LIGHT TECH. MY HOME: Pro více informací viz 11 KATALOG LIVING LIGHT LIGHT TECH

12 BARVY a MATERIÁLY jako doplňky nábytku Řady LIVING, LIGHT a LIGHT TECH nabízejí 55 druhů krycích rámečků, které jsou odlišné barevně, povrchovou úpravou a materiálem. Všechny druhy byly pečlivě vybrány pro uspokojení různých stylů nábytku a odlišného vkusu. Krycí rámeček je rámeček lemující elektroinstalační zařízení. TŘI ŘADY TŘI RŮZNÉ STYLY LIVING je výrazně působivá řada, které si na stěně určitě všimnete. Vhodně doplňuje prostory s kvalitním nábytkem, jak klasické, tak i moderní. LIGHT představuje různé styly v bílé, transparentní krycí rámeček Kristall, diskrétní eleganci slitin a zářivou osobitost gelové povrchové úpravy. Řada LIGHT TECH, která navazuje na řadu Light, je charakteristická povrchovou kovovou úpravou, která spojuje vnitřní elektrický prvek a krycí rámeček v jeden aktuální estetický originál. 12 LIVING LIGHT LIGHT TECH

13 MATERIÁLY A POVRCHOVÁ ÚPRAVA ODLIŠNÝ STYL Přehled krycích rámečků je rozvržen do sekcí podle různých hledisek; to platí jak pro řadu Living, tak i pro řadu Light. PRAVÉ DŘEVO Kvalitní dřevo, vybírané s ohledem na ochranu životního prostředí, je zpracováno tradičními metodami italského nábytkářství. Zvláštní estetický soulad dřevěného krycího rámečku s kovovým tlačítkem. KOVOVÁ POVRCHOVÁ ÚPRAVA Krycí rámeček ze speciální slitiny je vhodný pro galvanicky nanášenou povrchovou úpravu. Do této skupiny patří nejluxusnější konečné úpravy: 24karátové lesklé nebo saténové zlato, stříbro, nikl a chrom. LAKOVANÁ POVRCHOVÁ ÚPRAVA Tato skupina sestává z barevné škály od bílé po antracitovou a od hliníkově kovové po terakotu. Slitina zinku a hliníku. Krycí rámeček v barevném provedení přírodní zvýrazňuje vzhledové aspekty samotné slitiny před její další úpravou. PLAST V řadách LIVING a LIGHT se vyskytují také plastové krycí rámečky: bakelit na počest italského designu minulosti, polykarbonát s pryžovým efektem a jednoduchý bílý plast se saténovým povrchem napodobujícím křídu. Gelové a opálové krycí rámečky s pryžovou konečnou úpravou jsou zajímavé nejen na pohled, ale také na omak. 13 KATALOG LIVING LIGHT LIGHT TECH

14 Koncept modulů Prvky všech tří řad Living, Light a Light Tech jsou vzhledem ke své funkci vyrobeny ve velikosti jednoho nebo více modulů. 1 MODUL 2 MODULY 3 MODULY 4 MODULY Většina prvků je vyrobena ve velikosti jednoho nebo dvou modulů. Jenom složitější elektronické prvky nebo speciální prvky se vyrábějí ve velikosti tří nebo čtyř modulů. Také krycí rámečky, horizontální i vertikální, pro zapuštěnou montáž byly navrženy pro dva jednomodulové prvky nebo pro jeden dvoumodulový prvek. 2 MODULY MODULY MODULY Ostatní krycí rámečky pro zapuštěnou montáž jsou různě široké: od tří do sedmi modulů pro umístění různých kombinací prvků. Např. (viz níže) v jednom sedmimodulovém rámečku mohou být umístěny tyto prvky: dva jednomodulové spínače, třímodulový programátor a dvoumodulové orientační vyjímatelné světlo. 3 MODULY 4 MODULY 7 MODULŮ modulový krycí rámeček 4modulový krycí rámeček 7modulový krycí rámeček 14 LIVING LIGHT LIGHT TECH

15 Instalace 2 3 PŘÍKLAD HORIZONTÁLNÍ A VERTIKÁLNÍ ZAPUŠTĚNÉ MONTÁŽE spojené čtvercové krabice 2 - spojené montážní rámečky 3 - několikamodulový krycí rámeček se vzdálenostmi mezi středy 71 mm nebo 57 mm KATALOG LIVING LIGHT LIGHT TECH

16 Instalace ZAPUŠTĚNÁ MONTÁŽ pro zděné stěny pro sádrokartonové stěny krabice pro zapuštěnou montáž krabice pro sádrokartonové zdi montážní rámeček s elektroinstalačním prvkem krycí rámeček montážní rámeček s elektroinstalačním prvkem krycí rámeček NÁSTĚNNÁ MONTÁŽ A OSAZENÍ NA STŮL jednotka pro osazení na stůl nástěnná krabice 16 LIVING LIGHT LIGHT TECH

17 INSTALACE V OCHRANNÝCH POUZDRECH ochranné pouzdro IP40 pro interiéry ochranný kryt ochranné pouzdro IP55 pro exteriéry INSTALACE NA LIŠTY krabice montážní rámeček s elektroinstalačním prvkem krycí rámeček krabice montážní rámečky s elektroinstalačními prvky krycí rámeček 17 KATALOG LIVING LIGHT LIGHT TECH

18 Instalace RŮZNÉ ZPŮSOBY MONTÁŽE PRO PRACOVNÍ SEKTOR 1. multifunkční panel Multibox pro zapuštěnou montáž 2. dvoustranná samostatně stojící krabice 3. osazení na pracovním stole 5. vzájemné propojení 6. nástěnná rozvodná deska INTERLINK 4. jednostranný sloupek 18 LIVING LIGHT LIGHT TECH

19 KATALOG LIVING LIGHT LIGHT TECH

20 Kompletace - vzdálenost mezi středy 71 mm montáž pomocí šroubů Krabice Montážní rámečky Moduly Krycí rámečky L L moduly N4802../NT4802TH/NT480CR N moduly L4802/2.. 2 x L moduly N4802/2.. /NT4802/2TH NT4802/2CR 2 x N moduly 20 LIVING - LIGHT - LIGHT TECH

21 Krabice Montážní rámečky Moduly Krycí rámečky L4802/3.. 3 x L moduly N4802/3.. / NT4802/3TH NT4802/3CR 3 x N moduly Poznámka: Číslo položky krycího rámečku musí být doplněno písmeny označujícími barvu viz následující strany (např. N4802LB dvoumodulový krycí rámeček řady Light, barva čistě bílá). Montážní rámečky je možné vybavit ochrannými kryty pro malování. 21 KATALOG LIVING - LIGHT - LIGHT TECH

22 Kompletace - vzdálenost mezi středy 71 mm montáž pomocí příchytek Krabice Montážní rámečky Moduly Krycí rámečky L4702G 2 moduly L N4702G 2 moduly N / NT4802TH /NT4802CR 2 x L4702G moduly L4802/2.. 2 x N4702G moduly N4802/2.. / NT4802/2TH /NT4802/2CR 3 x L4702G moduly L4802/3.. 3 x N4702G moduly N4802/3.. / NT4802/3TH /NT4802/3CR Poznámka: Číslo položky krycího rámečku musí být doplněno písmeny označujícími barvu viz následující strany (např. N4802LB dvoumodulový krycí rámeček řady Light, barva čistě bílá). 22 LIVING - LIGHT - LIGHT TECH

23 Kompletace - vzdálenost mezi středy 57 mm montáž pomocí šroubů Krabice Montážní rámečky Moduly Krycí rámečky L L moduly N4802../NT4802TH/NT4802CR N moduly L4832/2.. 2 x L moduly N4832/2.. /NT4832/2TH NT4832/2CR 2 x N moduly 23 KATALOG LIVING - LIGHT - LIGHT TECH

24 Kompletace - vzdálenost mezi středy 57 mm montáž pomocí šroubů Krabice Montážní rámečky Moduly Krycí rámečky L4832/3.. 3 x L moduly N4832/3.. / NT4832/3TH NT4832/3CR 3 x N moduly Poznámka: Číslo položky krycího rámečku musí být doplněno písmeny označujícími barvu viz následující strany (např. N4802LB dvoumodulový krycí rámeček řady Light, barva čistě bílá). 24 LIVING - LIGHT - LIGHT TECH

25 Kompletace - vzdálenost mezi středy 57 mm montáž pomocí příchytek Krabice Montážní rámečky Moduly Krycí rámečky L4702G 2 moduly L N4719G 2 moduly N NT4819TH NT4819CR N4732G 2 moduly N NT4802TH NT4802CR 2 x L4732G moduly L4832/2.. 2 x N4732G moduly N4832/2.. NT4832/2TH NT4832/2CR 3 x L4732G moduly L4832/3.. 3 x N4732G moduly N4832/3.. NT4832/3TH NT4832/3CR Poznámka: Číslo položky krycího rámečku musí být doplněno písmeny označujícími barvu viz následující strany (např. N4802LB dvoumodulový krycí rámeček řady Light, barva čistě bílá). KATALOG LIVING - LIGHT - LIGHT TECH 25

26 Kompletace krabic BTicino pro zapuštěnou montáž a sádrokartonové zdi Krabice Montážní rámečky Moduly Krycí rámečky L4702G s příchytkami 2 moduly L PS562 (Ø 68x68x50) N4702G s příchytkami 2 moduly N4802../NT4802TH/NT4802CR 500 (Ø 60) N4719G s příchytkami 2 moduly N4819../NT4819TG/NT4819CR PS563N (124x66x52) L4703 se 2 šrouby 3 moduly L N4703 se 2 šrouby 3 moduly N4803../NT4803TH/NT4803CR 503E (106x71x52) 503ED horizontální a vertikální spojovač N4719 se 2 šrouby 2 moduly N4819../NT4819TH/NT4819CR 2 moduly L4722 se 2 šrouby L4819AC - Poznámka: Tento rámeček je k dispozici pouze v barvě tmavá ocel 503E (106x71x52) 2 moduly N4722 se 2 šrouby N4819../NT4819TH/ NT4819CR Poznámka: Číslo položky krycího rámečku musí být doplněno písmeny označujícími barvu viz následující strany (např. N4802LB dvoumodulový krycí rámeček řady Light, barva čistě bílá). Pol. č. 503E může být kompletována s pol. č. 503ED. Montážní rámečky je možné vybavit ochrannými kryty pro malování. 26 LIVING - LIGHT - LIGHT TECH

27 Krabice Montážní rámečky Moduly Krycí rámečky L4704 se 2 šrouby 4 moduly L E (132x74x52 mm) N4704N se 2 šrouby 4 moduly (LIGHT - LIGHT TECH) N4804../NT4804TH/NT4804CR PS564N (125x68x50 mm) N4704 se 2 šrouby 4 moduly (LIGHT - LIGHT TECH) N4804../NT4804TH/NT4804CR PS567N (180x68x50) L4707 se 4 šrouby 7 modulů L L (182x83x52) N4707 se 4 šrouby 7 modulů (LIGHT - LIGHT TECH) N4807../NT4807TH/NT4807CR L4726 se 4 šrouby 2 x 3 moduly L4826..* 506E (106x117x52) N4726 se 4 šrouby 2 x 3 moduly (LIGHT - LIGHT TECH) N4826../NT4826TH/NT4826CR 4958 reproduktor 4070 vnitřní siréna N4958 reproduktor N4070 vnitřní siréna NT4958 reproduktor NT4070 vnitřní siréna * Není k dispozici v bakelitu (BK). 27 KATALOG LIVING - LIGHT - LIGHT TECH

28 Kompletace krabic BTicino pro nástěnnou montáž Nástěnné krabice Montážní rámečky Moduly Krycí rámečky 502LP s montážním rámečkem (93x80x38) 2 moduly L LP (120x80x38) L4703 se 2 šrouby 3 moduly L LP (140x80x38) L4704 se 2 šrouby 4 moduly L LP (118x118x55) 4958 reproduktor 4070 vnitřní siréna L s montážním i krycím rámečkem (215x215x60) 2 x 7 modulů GR - s montážním i krycím rámečkem (173x247x65) 3 x 6 modulů Poznámka: Číslo položky krycího rámečku musí být doplněno písmeny označujícími barvu viz následující strany (např. N4802LB dvoumodulový krycí rámeček řady Light, barva čistě bílá). 28 LIVING - LIGHT - LIGHT TECH

29 Nástěnné krabice Montážní rámečky Moduly Krycí rámečky 503NP (114x79x46) N4703 se 2 šrouby 3 moduly (LIGHT - LIGHT TECH) N4803../NT BP (114x79x46) N4719 se 2 šrouby 2 moduly (LIGHT - LIGHT TECH) N4819../NT N4704N se 2 šrouby 4 moduly (LIGHT - LIGHT TECH) N4804../NT NP (136x79x46) N4704 se 2 šrouby 4 moduly (LIGHT - LIGHT TECH) N4804../NT N4958 reproduktor N4070 vnitřní siréna 506NP (118x118x55) NT4958 reproduktor NT4070 vnitřní siréna N s montážním i krycím rámečkem (215x215x60) 2 x 7 modulů (LIGHT - LIGHT TECH) BA - s montážním i krycím rámečkem (173x247x65) 3 x 6 modulů (LIGHT - LIGHT TECH) 29 KATALOG LIVING - LIGHT - LIGHT TECH

30 Kompletace redukovaného montážního rámečku se šrouby pro kovové krabice Krabice Montážní rámeček Moduly Krycí rámečky 3 moduly v L kovová krabice v 47 mm L4703R se 2 šrouby 3 moduly N4803../NT4803TH/NT4803CR Krabice pro osazení na lištu Krabice Moduly Krycí rámečky 510L 1 modul 1 modul (LIGHT - LIGHT TECH) L4811PA tmavá ocel N4811PB bílá 510L 510L 2 moduly 2 moduly (LIGHT - LIGHT TECH) L4812PA tmavá ocel N4812PB bílá Kompletace rozvodné desky MULTIBOX pro zapuštěnou montáž Krabice Šasi Montážní rámečky Moduly Krycí rámečky 16136F/0 (bílá) 16136F/0G (šedá) 16136F/0TH (tech) (170x234x70) 16102LT (bílá) 16102LTG (šedá) 16102LTH (tech) (č. 1) 3 x 6 modulů (LIVING INTERNATIONAL - LIGHT - LIGHT TECH) 16136F/6 (bílá) 16136F/6G (šedá) 16136F/6TH (tech) 30 LIVING - LIGHT - LIGHT TECH

31 Kompletace stolních jednotek interkomu Krabice a montážní rámeček Moduly Krycí rámeček 504LIV (140x90x85) 4 moduly L (LIVING-černá) (LIGHT-bílá) (LIGHT TECH-tech) 4 moduly (LIVING INTERNATIONAL - LIGHT - LIGHT TECH) Instalace do zapuštěných krabic s ochrannými kryty IP55 IDROBOX Krabice Moduly Ochranné kryty IDROBOX 3 moduly 24603L - šedá LIVING 3 moduly 503E (106x71x52 mm) 3 moduly (LIGHT - LIGHT TECH) 24603S šedý kámen šedá RAL moduly (LIGHT - LIGHT TECH) 24603N - bílá LIGHT 2 moduly 24602L - šedá LIVING 2 moduly 502 (80x64x48) 2 moduly (LIGHT - LIGHT TECH) 24602S šedý kámen šedá RAL moduly (LIGHT - LIGHT TECH) 24602N - bílá LIGHT 31 KATALOG LIVING - LIGHT - LIGHT TECH

32 Krycí rámečky LIVING INTERNATIONAL Popis světlý hliník tmavá ocel světlý titan oxidovaný bronz kovové AL AC TC BO Popis tmavočervená metalíza modrá metalíza zelená metalíza okrová metalíza metalízové AT BT VT OT Popis bílý solid černý solid červený solid modrý solid kontrastní BA NR RD BD Popis žlutá Scooter terakota zelená Drugstore modrá Metro tónové GT TR VR BU 32 LIVING - LIGHT - LIGHT TECH

33 Popis grafit černý grafit titanový grafit grafitové GF GFN GFT Popis lesklý chrom pravé zlato černý nikl lesklé CR OR NN Popis přírodní bakelit matná ocel saténové zlato speciální NA BK ACS OS** Popis na přání zákazníka * * Na přání zákazníka mohou být krycí rámečky opatřeny jednobarevným nebo dvoubarevným grafickým symbolem. Technika provedení zaručuje dobré rozlišení symbolu bez jakéhokoli poškození samotného rámečku. ** Krycí rámeček saténové zlato je k dispozici pouze na objednávku. Popis bílá tmavá ocel polymerové PB PA Poznámka: Tyto rámečky jsou k dispozici pouze ve verzích: 2modulový, 3modulový, 4modulový a 7modulový. 33 KATALOG LIVING - LIGHT - LIGHT TECH

34 Krycí rámečky LIGHT Popis čistě bílá integrální bílá opálově bílá bílé LB IB OB Popis opálově jantarová opálově modrá opálově zelená opálové AP BP VP Popis gelově oranžová gelově modrá gelově červená gelové AJ BJ RJ Popis perleťově žlutá perleťově šedá perleťově azurová perleťové YN GN AN Popis červená pryž zelený čaj šedý kámen zemité RE VE GE 34 LIVING - LIGHT - LIGHT TECH

35 Popis světlý titan lesklé stříbro saténové zlato kovové TA SA OS Popis měď kovové RA Popis přírodní hliník Kristall hliníkové a Kristall AA pouze: N4819AA - N4803AA N4804AA - N4807AA KR Popis tech chrom LIGHT TECH TH CR Popis na přání zákazníka * * Na přání zákazníka mohou být krycí rámečky opatřeny jednobarevným nebo dvoubarevným grafickým symbolem. Technika provedení zaručuje dobré rozlišení symbolu bez jakéhokoli poškození samotného rámečku. KATALOG LIVING - LIGHT - LIGHT TECH 35

36 Dřevěné krycí rámečky LIVING INTERNATIONAL Popis americká třešeň mahagon evropský ořech bryer Dřevěná kolekce krycích rámečků LIVING INTERNATIONAL LCA LMG LNC LRN Dřevěné krycí rámečky LIGHT Popis americká třešeň jasan hrušeň Dřevěná kolekce krycích rámečků LIGHT LCA LFR LPR Krycí rámeček KRISTALL (LIGHT) Díky zvláštní destičce umístěné vespod, kterou lze též vyjmout, a transparentnímu provedení rámečku je možné vytvořit takový spínač, který si zákazník přeje. Tak může spínač úplně splynout s barvou stěny, nebo naopak zvláštním způsobem vyniknout a poukázat na osobní vkus majitele (např. při použití fotografie či obrázku). 36 LIVING, LIGHT, LIGHT TECH

37 KATALOG 37 KATALOG LIVING, LIGHT, LIGHT TECH

38 Základní ovládací prvky LIVING INTERNATIONAL LIGHT LIGHT TECH PROSVĚTLITELNÉ SPÍNAČE A TLAČÍTKA Prosvětlitelný jednopólový spínač, střídavý přepínač a tlačítko - vše kompletní s výměnnou klapkou L4001 L4003 L4005 L4001/2 L4003/2 L4005/2 L4011 N4001 N4001L N4011 N4003 N4003L N4005 N4005L N4001/2 N4931/3... N4003/2 N4005/2 PRVEK SPOLEČNÝ PRO VŠECHNY TŘI ŘADY N4001L/2 N4003L/2 N4005L/2 NT4001L NT4003L NT4005L NT4001L/2 NT4003L/2 NT4005L/2 NT4011 L4001 jednopólový spínač, 16 A, 250 Vst. N4001L řaz. 1 NT4001L 1 modul L4001/2 jednopólový spínač, 16 A, 250 Vst. N4001L/2 řaz. 1 NT4001L/2 2 moduly L4003 střídavý přepínač, 16 A, 250 Vst. N4003L řaz. 6 NT4003L 1 modul L4003/2 střídavý přepínač, 16 A, 250 Vst. N4003L/2 řaz. 6 NT4003L/2 2 moduly L4005 tlačítko, spínací kontakty, 10 A, 250 Vst. N4005L 1 modul NT4005L L4005/2 tlačítko, spínací kontakty, 10 A, 250 Vst. N4005L/2 2 moduly NT4005L/2 Prosvětlitelný jednopólový spínač, střídavý přepínač a tlačítko - bez výměnné klapky - nutno kompletovat L4001/0 L4003/0 L4005/0 L4001/0 jednopólový spínač, 16 A, 250 Vst. L4003/0 střídavý přepínač, 16 A, 250 Vst. L4005/0 tlačítko, spínací kontakty, 10 A, 250 Vst. Neprosvětlitelný jednopólový spínač, střídavý přepínač a tlačítko - vše kompletní s výměnnou klapkou N4001 jednopólový spínač, 16 A, 250 Vst. N4001/2 jako výše, 2 moduly N4003 střídavý přepínač, 16 A, 250 Vst. N4003/2 jako výše, 2 moduly N4005 tlačítko, spínací kontakty, 10 A, 250 Vst. N4005/2 jako výše, 2 moduly DVOUPÓLOVÝ SPÍNAČ, 32 A L4011 dvoupólový spínač, 32 A, 127/250 Vst. N4011 řaz. 2 NT modul 38 LIVING - LIGHT - LIGHT TECH

39 Prosvětlitelné výměnné klapky LIVING INTERNATIONAL LIGHT LIGHT TECH KLAPKY Výměnné prosvětlitelné klapky pro spínače a přepínače L4911 L4915 L4911/2 L4915/2 N4911 N4915 N4911/2 N4915/2 NT4911 NT4915 NT4911/2 NT4915/2 L modul N4911 NT4911 L4911/2 2 moduly s pantíky N4911/2 NT4911/2 L4911/3 3 moduly s pantíky N4911/3 NT4911/3 L4911/3 L4915/3 N4911/3 N4915/3 NT4911/3 NT4915/3 Výměnné prosvětlitelné klapky pro tlačítka L4911/15 L modul N4915 NT4915 L4915/2 2 moduly s pantíky N4915/2 NT4915/2 L4915/3 3 moduly s pantíky N4915/3 NT4915/3 DVOJICE KLAPEK Dvojice klapek - LIVING INTERNATIONAL pro všechny ovládací prvky UNIVERZÁLNÍ ZÁKLADNÍ OVLÁDÁNÍ L4911/15 1,5 modulu s pantíky předem zapojená kontrolka s rychlokonektorem tradiční kontrolka jednomodulový ovladač ke kompletaci - rychlosvorka jednomodulový ovladač s výměnnou klapkou jednomodulový ovladač ke kompletaci - šroubová svorka dvoumodulový ovladač s výměnnou klapkou výměnná klapka s prosvětlitelným symbolem výměnná trojmodulová prosvětlitelná klapka 39 KATALOG LIVING - LIGHT - LIGHT TECH

40 Prosvětlitelné výměnné kovové klapky LIVING INTERNATIONAL LIGHT LIGHT TECH L L4931/2.. N N4931/2.. NT4931TH NT4931/2TH L4931/3.. N4931/3.. NT4931/3TH KOVOVÉ KLAPKY Prosvětlitelné výměnné kovové klapky L modul N NT4931TH L4931/2.. 2 moduly s pantíky N4931/2.. NT4931/2TH L4931/3.. 3 moduly s pantíky N4931/3.. NT4931/3TH Poznámka: Kód klapky musí být doplněn písmeny, která označují barvu klapky (např. L4931AC). prosvětlitelné klapky LIVING INTERNATIONAL AC = tmavá ocel BA = bílý solid OR = pravé zlato prosvětlitelné klapky LIGHT AN = perleťově azurová GN = perleťově šedá YN = perleťově žlutá SA = lesklé stříbro TA = světlý titan 40 LIVING - LIGHT - LIGHT TECH

41 Neprosvětlitelné výměnné klapky LIVING INTERNATIONAL LIGHT LIGHT TECH KLAPKY LIGHT A LIGHT TECH Pro spínače a přepínače N4911T N4911/2T NT4911T NT4911/2T N4915T N4915/2T NT4915T NT4915/2T Položka N4911T NT4911T N4911/2T NT4911/2T Pro tlačítka Položka N4915T NT4915T N4915/2T NT4915/2T Popis 1 modul 2 moduly s pantíky Popis 1 modul 2 moduly s pantíky LIGHT KRISTALL N4932 N4932/2 N4932/3 KRISTALL Pro všechny ovládací prvky N modul N4932/2 2 moduly s pantíky N4932/3 3 moduly s pantíky 41 KATALOG LIVING - LIGHT - LIGHT TECH

42 Klapky s prosvětlitelnými symboly LIVING INTERNATIONAL LIGHT LIGHT TECH KLAPKY Výměnné klapky s prosvětlitelnými symboly pro spínače a přepínače L L4921/2.. N4921L.. N4921L/2.. NT4921L.. NT4921L/2.. Položka L N4921L.. NT4921L.. L4921/2.. N4921L/2.. NT4921L/2.. Popis 1 modul 2 moduly se závěsy L L4925/2.. N4925L.. N4925L/2.. NT4925L.. NT4925L/2.. symboly symboly symboly A B C A B C A B C Výměnné klapky s prosvětlitelnými symboly pro tlačítka L modul N4925L.. NT4925L.. L4925/2.. 2 moduly se závěsy N4925L/2.. NT4925L/2.. Poznámka: Kód klapky musí být doplněn písmenem, které označuje požadovaný symbol (např. L4921A). D E F D E F D E F G H L G H L G H L M N P M N P M N P Q R Q R Q R 42 LIVING - LIGHT - LIGHT TECH

43 Ovládací prvky LIVING INTERNATIONAL LIGHT LIGHT TECH L4002 L4012 L4391 L4022 N4002 N4012 N4931 N4022 NT4002 NT4012 NT4931 NT4022 SPÍNAČE 16 A, 250 V L4002 dvoupólový spínač N modul NT4002 L4012 dvoupólový spínač na klíč N modul NT4012 SPÍNAČ OVLÁDANÝ KOLÍKEM ZÁSTRČKY L4391 spínač ovládaný kolíkem zástrčky se N spínacími kontakty, 48 V, 10 A (pro NT4391 zástrčku 2124N) L4004 L4004/2 N4004 N4004L N4004L/2 NT4004L STŘÍDAVÝ PŘEPÍNAČ 16 A, 250 V Položka L4022 N4022 NT4022 Popis střídavý přepínač na klíč 1 modul L4027 L4028H N4027 N4028H NT4027 L4016 N4016 NT4016 PRVEK SPOLEČNÝ PRO VŠECHNY TŘI ŘADY 2124N PŘÍKLAD UŽITÍ POL. Č. L/N/NT Vst., 50/60 Hz fancoil 3 C L/N/NT4016 KŘÍŽOVÝ PŘEPÍNAČ 16 A, 250 V L4004 křížový přepínač - možno kombinovat N4004L s výměnnými prosvětlitelnými klapkami NT4004L a kontrolkami pol. č L, 11250LV, 11251L a 11252L prosvětlitelné, řaz. 7 N4004 jako výše, neprosvětlitelné L4004/2 2 moduly, jako výše, prosvětlitelné N4004L/2 2 moduly, jako výše, prosvětlitelné PŘEPÍNAČ 16 A, 250 V L4027 dvoutlačítkový přepínač N4027 NT4027 L4028H dvoutlačítkový přepínač, 3 polohy N4028H pro hotelové instalace - stavy pokojů: Prosím nerušit! a Prosím úklid! OTOČNÝ PŘEPÍNAČ 3 A, 250 V L4016 otočný přepínač, 4 polohy pro ovlá- N4016 dání: 1, 2, 3, 4, např. klimatizace, NT4016 ventilátory apod. Položka 2124N ZÁSTRČKA Popis zástrčka pro pol. č. L/N/NT KATALOG LIVING - LIGHT - LIGHT TECH

44 Ovládací prvky a relé LIVING INTERNATIONAL LIGHT LIGHT TECH L4034 L4036 L4037 N4034 N4036 N4037 NT4034 NT4036 NT4037 L4033 N4033 NT4033 L4038R L4038V L4044 N4038R N4038V N4044 NT4038R NT4038V NT4044 TLAČÍTKA 10 A, 250 V L4034 tlačítko s rozpínacími kontakty, N4034 možno kompletovat s výměnnou NT4034 klapkou L4036 dvojité tlačítko se spínacími kontakty N4036 NT4036 L4037 dvojité tlačítko s blokováním, spínací N4037 kontakty NT4037 L4033 tahové tlačítko, spínací kontakty N4033 NT4033 L4038R tlačítko, spínací kontakty + objímka N4038R pro žárovky pol. č L, 11251L NT4038R 11252L - červený difuzor L4038V tlačítko, spínací kontakty + objímka N4038V pro žárovky pol. č LV, 11251L NT4038V 11252L - zelený difuzor L4044 dvoupólové tlačítko, spínací kontakty, N4044 pro tradiční nemocniční systém NT4044 L4040 tlačítko, spínací kontakty, s prosvětli- N4040 telným štítkem pro žárovky 11250L, NT LV, 11251L a 11252L L4040 L4330/230 N4040 N4330/230 NT4040 L4330/12 N4330/12 L4330/24 N4330/24 NT4330/230 NT4330/12 NT4330/24 MONOSTABILNÍ RELÉ L4330/230 monostabilní relé se spínacími/rozpína- N4330/230 cími kontakty, 250 Vst., 10 A (odporové) NT4330/230 4 A (indukční), napájení cívky 230 Vst. L4330/12 jako výše, napájení cívky 12 Vst. N4330/12 NT4330/12 L4330/24 jako výše, napájení cívky 24 Vst. N4330/24 NT4330/24 44 LIVING - LIGHT - LIGHT TECH

45 Stmívače LIVING INTERNATIONAL LIGHT LIGHT TECH L4406 L4581 L4413 L4582 L4416 L4407 L4402 PRVEK SPOLEČNÝ PRO VŠECHNY TŘI ŘADY L4405/60 - L4405/105 L4405 L4583 TECHNICKÉ ÚDAJE N4406 N4581 N4413 N4582 N4416 N4407 N4402 NT4406 NT4402 N4405 N4583 NT4413 NT4416 NT4407 NT4405 Položka Typ zátěže Výkon Napětí (Vst.) Frekvence (Hz) L/N/NT4402 odporová W L/N/NT4406 odporová W a 60 L/N/NT4407 pro elektronický transformátor VA L/N/NT4405 pouze pro elektronický transformátor W pol. č. L4405/60 a L4405/105 L/N/NT4413 odporová-feromagnet. transf VA L/N4581 odporová W W a 60 L/N4582 feromagnetický transformátor W 127 odporová W a 60 L/N4583 feromagnetický transformátor W 127 odporová W a 60 L/N/NT4416 odporová W STMÍVAČE L4402 otočný stmívač s vestavěným střídavým N4402 přepínačem - MOS-FET technologie NT vestavěná pojistka, 250 V, 1 modul L4405 push-push otočný stmívač s ergonom. N4405 ovladačem, pouze pro el. transformátory NT4405 L4405/60 a L4405/105, 2 moduly L4406 otočný stmívač, 230 V, 50 Hz N modul NT4406 L4407 tlačítkový stmívač pro elektronické N4407 transformátory, 230 V, 50 Hz NT moduly L4413 tlačítkový stmívač TRIAC/IGBT tech. SOFT N4413 START a SOFT STOP, opatření proti NT4413 oslnění, vestavěná pojistka, 2 moduly L4581 otočný stmívač, V, N Hz, 1 modul L4582 tlačítkový stmívač, V N Hz, 2 moduly L4583 otočný stmívač, V, N Hz, 2 moduly ZÁVISLÝ STMÍVAČ L4416 závislý stmívač TRIAC/IGBT tech. N4416 SOFT START a SOFT STOP NT4416 opatření proti oslnění, vestavěná pojistka; pro zvýšení instalovaného výkonu regulovaného hlavním stmívačem (pol. č. L/N/NT4413), 2 moduly ELEKTRONICKÉ TRANSFORMÁTORY Elektronické transformátory pro halogenové žárovky L4405/60 elektronický transformátor pro nízkonapěťové halogenové žárovky, napájení 230 Vst., 50 Hz, výstup 12 V, regulovatelný výkon W L4405/105 jako výše, regulovatelný výkon W 45 KATALOG LIVING - LIGHT - LIGHT TECH

46 Elektronické ovládací prvky LIVING INTERNATIONAL LIGHT LIGHT TECH L4425 L4425/127 L4426 L4426/127 N4425 N4425/127 N4426 N4426/127 NT4425 NT4426 INFRAČERVENÉ PŘIJÍMAČE S VEST. RELÉ L4425 1kanálový přijímač s relé výstupem N4425 cyklický nebo monostabilní 6 A cosϕ 1, NT4425 relé funkce, 230 Vst., 50 a 60 Hz 2 moduly L4425/127 jako výše, 110/127 Vst., 50 a 60 Hz N4425/127 L4426 2kanálový přijímač s výstupem přes N blokovaná relé, 4A cosϕ 1, NT Vst., 50 a 60 Hz, 2 moduly L4426/127 jako výše, 110/127 Vst., 50 a 60 Hz N4426/127 L4412 L4432 N4412 N4432 NT4412 L4432/127 N4432/127 L4431 L4545 N4431 N4545 NT4431 NT4545 PRVKY SPOLEČNÉ PRO VŠECHNY TŘI ŘADY L L4532 L /7 4482/16 NT4432 PASIVNÍ INFRAČERVENÉ SPÍNAČE L4431 spínač s pasivním infračerveným N4431 detektorem pohybu do zátěže pro NT4431 max. 6 A odporový/2 A indukční, 230 Vst., 50 a 60 Hz L4432 jako výše - může být aktivován také N4432 externími tlačítky, relé výstup 6 A NT4432 odporový/2a indukční, s voličem O-A-I, 230 Vst., 50 a 60 Hz, 2 moduly L4432/127 jako výše, 110/127 Vst. N4432/127 PŘIJÍMAČ STMÍVAČE L4412 přijímač stmívače s vestavěným N4412 tlačítkem pro odporové zátěže NT4412 a feromagnetické transformátory, s vestavěnou pojistkou, 230 Vst., VA, 2 moduly OVLÁDÁNÍ NA KÓD L4531 kombinované ovládání 4číselným kódem dle volby zákazníka, spínací funkce, nevýkonný kontakt 6 A cosϕ 1 při 250 Vst. a 8 A při 35 Vss. 230 Vst., 50 a 60 Hz, 2 moduly L4532 jako výše, tlačítková funkce SPÍNAČ NA KARTU L4545 spínač na kartu pro světla a ovládací N4545 prvky v hotelových pokojích, vypínání NT4545 s časovým zpožděním, max. zátěž 30 VA, 230 Vst., 3 moduly L4546 karta pro spínač na kartu DÁLKOVÁ OVLÁDÁNÍ 4482/7 7kanálové infračervené dálkové ovládání, napájeno 2 bateriemi 1,5 V typu AAA 4482/16 16kanálové infračervené dálkové ovládání, napájeno 4 bateriemi 1,5 V typu AAA 46 LIVING - LIGHT - LIGHT TECH

47 Zásuvky italská norma LIVING INTERNATIONAL LIGHT LIGHT TECH L4113 L4119 L4180 N4113 N4119 N4180 NT4113 NT4119 NT4180 L4115 L4180/2 N4115 N4180/2 NT4115 NT4180/2 Položka L4113 N4113 NT4113 L4119 N4119 NT4119 L4180 N4180 NT4180 L4115 N4115 NT4115 ZÁSUVKY - ITALSKÁ NORMA Popis zásuvka (fáze+nulový+ochranný vodič) 10 A, 250 Vst., vzdálenost mezi středy otvorů 19 mm, dutinky kontaktů Ø 4 mm uzavřené krytkou zásuvka (fáze+nulový+ochranný vodič) 16 A, 250 Vst., vzdálenost mezi středy otvorů 26 mm, dutinky kontaktů Ø 5 mm uzavřené krytkou zásuvka (fáze+nulový+ochranný vodič) 10/16 A, 250 Vst., vzdálenost mezi středy otvorů 19 a 26 mm, dutinky kontaktů s krytkou nepřepólovatelná bezpečnostní zásuvka, (fáze+nulový+ochranný vodič) 10 A, 250 Vst., pro zástrčku 2200NA nebo 2200NN (viz str. 73) DVOJITÉ A TROJITÉ ZÁSUVKY L4180/3 N4180/3 NT4180/3 L4180/2 kompaktní jednotka se 2 zásuvkami N4180/2 (fáze+nulový+ochranný vodič),10 A NT4180/2 a 16 A, 250 Vst., vzdálenost mezi středy otvorů 19 a 26 mm, s krytkou L4180/3 kompaktní jednotka se 3 zásuvkami N4180/3 (fáze+nulový+ochranný vodič),10 A NT4180/3 a 16 A, 250 Vst., vzdálenost mezi středy otvorů 19 a 26 mm, s krytkou dvojitá / trojitá zásuvka zadní strana N L1 L1 L1 L1 L L2 L2 L2 L2 Poznámka: Dvojitá a trojitá pevně zapojená 10/16 A zásuvka s pomocnými svorkami pro malé paralelní zátěže. 47 KATALOG LIVING - LIGHT - LIGHT TECH

48 Zásuvky italská norma LIVING INTERNATIONAL LIGHT LIGHT TECH L4140 L4140/16 L4141 N4140 N4140/16 N4141 NT4140 NT4140/16 NT4141 L4177 N4177 NT4177 PRVKY SPOLEČNÉ PRO VŠECHNY TŘI ŘADY ZÁSUVKY - ITALSKÁ NORMA L4140 zásuvka (fáze+nulový+ochranný vodič) N /16 A, se stran. kontakty a ochran. NT4140 kontaktem uprostřed pro zásuvky SCHUKO a 10 A zástrčky s kolíky v řadě - typ P30, vzdálenost mezi středy otv. 19 mm, dutinky kontaktů s krytkou L4141 zásuvka (fáze+nulový+ochranný vodič) N /16 A, se stran. kontaktem SCHUKO, NT4141 dutinky kontaktů s krytkou L4140/16 zásuvka (fáze+nulový+ochranný vodič) N4140/16 16 A, se stran. kontakty a ochranným NT4140/16 kontaktem uprostřed pro zásuvky SCHUKO a zástrčky typ P 30 s kolíky v řadě, 10/16 A, 250 Vst., vzdálenost mezi středy otvorů 19 mm, s krytkou ZÁSUVKA PRO HOLICÍ STROJEK L4177 zásuvka pro holicí strojek s izolačním N4177 transformátorem, napájení 230 Vst., NT a 60 Hz, výstup 115/230 Vst., 20 VA L4177/127 jako výše, napájení 127 Vst., N4177/ a 60 Hz, výstup 127/230 Vst. NT4177/127 ČERVENÉ ZÁSUVKY Červené zásuvky pro preferenční užití L4180R L4140R L4141R L4140/16R * * Položka L4180R L4140R L4140/16R L4141R Popis zásuvka (fáze+nulový+ochranný vodič) 10/16 A, 250 Vst., vzd. mezi středy otvorů 19 mm, dutinky kont. s krytkou zásuvka (fáze+nulový+ochranný vodič) 16 A, se stran. kontakty a ochran. kontaktem uprostřed pro zásuvky SCHUKO a zástrčky s kolíky v řadě - typ P30, vzdálenost mezi středy otv. 19 mm, dutinky kontaktů s krytkou zásuvka (fáze+nulový+ochranný vodič) 10/16 A, 250 Vst., se stran. kontakty a ochran. kontaktem uprostřed pro zásuvky SCHUKO a zástrčky s kolíky v řadě - typ P30, vzdálenost mezi středy otv. 19 a 26 mm, dutinky kontaktů s krytkou zásuvka (fáze+nulový+ochranný vodič) 10/16 A, se stran. kontaktem SCHUKO dutinky kontaktů s krytkou * Zásuvky jsou k dispozici také v jiných barvách. Před objednáním kontaktujte prosím zastoupení společnosti BTicino. 48 LIVING - LIGHT - LIGHT TECH

49 Zásuvky evropské normy LIVING INTERNATIONAL LIGHT LIGHT TECH L4142 L4143 N4142 N4143 NT4142 NT4143 L4144 L4145 N4144 N4145 NT4144 NT4145 ZÁSUVKY - EVROPSKÉ NORMY Položky Popis L4142 zásuvka (fáze+nulový+ochranný vodič) N /16 A, 250 Vst., dutinky s krytkou NT moduly L4143 zásuvka (fáze+nulový vodič) N /16 A, 250 Vst., dutinky s krytkou NT moduly L4144 zásuvka (fáze+nulový+ochranný vodič) N /16 A, 250 Vst., dutinky s krytkou NT4144 kontrolka, 2 moduly L4145 zásuvka (fáze+nulový+ochranný vodič) N /16 A, 250 Vst., dutinky s krytkou NT4145 víčko, 2 moduly L4146 zásuvka (fáze+nulový+ochranný vodič) N /16 A, 250 Vst., s dělící drážkou L4147 zásuvka (fáze+nulový+ochranný vodič) N /16 A, 250 Vst., s dělící drážkou a kontrolkou L4148A SCHUKO zásuvka (fáze+nulový+ N4148A ochranný vodič), 10/16 A s auto- NT4148A svorkou, 2 moduly L4146 L4147 N4146 N4147 L4148A N4148A N4148A 49 KATALOG LIVING - LIGHT - LIGHT TECH

50 Zásuvky euroamerická norma LIVING INTERNATIONAL LIGHT LIGHT TECH ZÁSUVKY Zásuvky - euroamerická norma L4125S L4125 L4127S L4127 L4185S L4185 L4188S L4188 L4126S L4126 L4128S L4128 L4129S N4125S N4125 N4127S N4127 N4185S N4185 N4188S N4188 N4126S N4126 N4128S N4128 N4129S NT4125S NT4125 NT4127S NT4127 NT4185S NT4185 NT4188S NT4188 NT4126S NT4126 NT4128S NT4128 L4125S zásuvka (fáze+nulový vodič) N4125S 16 A, 127/250 Vst., dutinky kontaktů NT4125S bez krytky, euroamerická norma L4125 jako výše, dutinky kontaktů s krytkou N4125 NT4125 L4126S zásuvka (fáze+nulový+ochranný vodič) N4126S 16 A, 127/250 Vst., dutinky kontaktů NT4126S bez krytky, euroamerická norma, 2 moduly L4126 jako výše, dutinky kontaktů s krytkou N4126 NT4126 L4127S zásuvka (fáze+nulový vodič) N4127S 15 A, 127/250 Vst., dutinky kontaktů NT4127S bez krytky, americká norma L4127 jako výše, dutinky kontaktů s krytkou N4127 NT4127 L4128S zásuvka (fáze+nulový+ochranný vodič) N4128S 15 A, 127/250 Vst., dutinky kontaktů NT4128S bez krytky, americká norma, 2 moduly L4128 jako výše, dutinky kontaktů s krytkou N4128 NT4128 L4185S univerzální duplexová zásuvka N4185S (fáze+nulový+ochranný vodič) 16 A, NT4185S 127/250 Vst., dutinky kontaktů bez krytky, euroam. norma, 3 moduly L4185 jako výše, dutinky kontaktů s krytkou N4185 NT4185 L4129S zásuvka (fáze+nulový+ochranný vodič) N4129S 15 A, 127/250 Vst., dutinky kontaktů bez krytky, americká norma, 1 modul L4188S univerzální duplexová zásuvka N4188S (fáze+nulový+ochranný vodič) 15 A, NT4188S 127/250 Vst., dutinky kontaktů bez krytky, americká norma, 3 moduly L4188 jako výše, dutinky kontaktů s krytkou N4188 NT LIVING - LIGHT - LIGHT TECH

51 Zásuvky různé normy LIVING INTERNATIONAL LIGHT LIGHT TECH L4122 L4122/2 N4122 N4122/2 NT4122 NT4122/2 L4124 L4124/2 N4124 N4124/2 NT4124 NT4124/2 L4183 L4122ET N4183 N4122ET NT4183 NT4122ET L4164/12 L4164/13 Zásuvky - různé normy Položka L4122 N4122 NT4122 ZÁSUVKY Popis zásuvka (fáze+nulový vodič) 10 A, 250 Vst., dutinky kontaktů Ø 4 mm, vzdálenost mezi středy otvorů 19 mm, španělská norma L4122/2 jako výše, 2 moduly N4122/2 NT4122/2 L4124 zásuvka (fáze+nulový+ochranný vodič) N A, 250 Vst., dutinky kontaktů NT4124 Ø 4 mm, vzdálenost mezi středy otvorů 19 mm, vybočená dutinka ochranného kontaktu, špaňel. norma L4124/2 jako výše, 2 moduly N4124/2 NT4124/2 L4183 zásuvka (fáze+nulový+ochranný vodič) N /16 A, 250 Vst., speciální norma, NT moduly L4122ET zásuvka (fáze+nulový vodič) N4122ET 10 A, 250 Vst., dutinky kontaktů NT4122ET Ø 4 4,8 mm, vzdálenost mezi středy otvorů 19 mm, španělská norma L4164/12 zásuvka (fáze+nulový+ochranný vodič) 10 A, 250 Vst., švýcarská norma, 1 modul L4164/13 jako výše, 2 moduly 51 KATALOG LIVING - LIGHT - LIGHT TECH

52 TV a SAT zásuvky LIVING INTERNATIONAL LIGHT LIGHT TECH L4202D L4202P L4202PT L4202DC L4205D/2 L4201D/2 L4201P/2 N4202D N4202P N4202PT N4202DC N4205D/2 N4201D/2 N4201P/2 NT4202D NT4202P NT4202PT NT4202DC L4210D N4210D NT4210D NT4205D/2 NT4201D/2 NT4201P/2 STÍNĚNÉ TV + SAT ZÁSUVKY Stíněné TV a SAT zásuvky v tlakově litém pouzdře; proudově zatížitelné Položka L4202D N4202D NT4202D L4205D/2 N4205D/2 NT4205D/2 L4202P N4202P NT4202P L4202PT N4202PT NT4202PT Popis zásuvka s koncovým koaxiálním konektorem s kolíkem Ø 9,5 mm,1 modul zásuvka s koncovým koaxiálním konektorem se zdířkou Ø 9,5 mm, 2 moduly zásuvka s průchozm koaxiálním konektorem s kolíkem Ø 9,5 mm,1 modul zásuvka s průchozím koaxiálním konektorem s kolíkem Ø 9,5 mm,1 modul, s impedančním přizpusobením 75 Ω STÍNĚNÉ TV ZÁSUVKY Stíněné TV zásuvky v tlakově litém pouzdře; proudově nezatížitelné L4211D L4269F N4211D N4269F NT4211D NT4269F PRVKY SPOLEČNÉ PRO VŠECHNY TŘI ŘADY Položka L4202DC N4202DC NT4202DC L4201D/2 N4201D/2 NT4201D/2 L4201P/2 N4201P/2 NT4201P/2 Popis zásuvka s koncovým koaxiálním konektorem s kolíkem Ø 9,5 mm, 1 modul zásuvka s koncovým koaxiálním konektorem se zdířkou Ø 9,5 mm, 2 moduly zásuvka s průchozm koaxiálním konektorem Ø 9,5 mm, 2 moduly S RT (N) zásuvka s koncovým konektorem TV TV zadní strana linková přípojka Ad zásuvka s průchozím konektorem TV TV Ap Ad Stíněné TV + RD + SAT zásuvky v tlakově litém pouzdře; proudově zatížitelné Položka L4210D N4210D NT4210D L4211D N4211D NT4211D Položka L4269F N4269F NT4269F STÍNĚNÉ TV + RD + SAT ZÁSUVKY Popis zásuvka s průchozím koaxiálním konektorem pro instalaci do čtyřhranných krabic 503E, 504E a 506L zásuvka s dvojitým koaxiálním koncovým konektorem pro příjem TV a FM- -LMC, Ø 9,5 mm TV ZÁSUVKA - TYP F ZÁSTRČKY Popis zásuvka s TV konektorem - typ F s kolíkem, impedance 75 Ω, šroubovací Zástrčka, mobilní TV konektor a zakončovací odpor tlakově odlité pouzdro svorka Položka S RT(N) Popis mobilní TV zástrčka i konektor, Ø 9,5 mm, bílá barva, pro konektory TV + SAT zakončovací odpor s impedancí 75 Ω pro instalace v kaskádovém zapojení, připojuje se k poslednímu průchozímu konektoru 52 LIVING - LIGHT - LIGHT TECH

53 Zásuvky s konektory RJ45 LIVING INTERNATIONAL LIGHT LIGHT TECH L4279/5E L4279/5S L4279/6 L4279/6S L4262/5E L4262/5S L4261AT5 L4262/6 L4262/6S L4261AT6 N4279/5E N4279/5S N4279/6 N4279/6S N4262/5E N4262/5S N4261AT5 N4262/6 N4262/6S N4261AT6 L4262 N4262 NT4262 NT4279/5E NT4279/5S NT4279/6 NT4279/6S NT4262/5E NT4262/5S NT4261AT5 NT4262/6 NT4262/6S NT4261AT6 ZÁSUVKY S KONEKTORY RJ45 Konektory zejména pro přenos dat a telefonního signálu. Široké použití pro počítačové sítě se čtyřmi páry kroucených vodičů. Položka Typ Cat. Pro Typ konektoru zástrčku spojení pol. č. L4262/5E RJ45 5E 2841/4 (1) N4262/5E UTP NT4262/5E L4262/6 RJ /4 (1) N4262/6 UTP NT4262/6 L4262/5S RJ45 5E - (1) N4262/5S FTP NT4262/5S L4262/6S RJ (1) N4262/6S FTP NT4262/6S L4279/5E RJ45 5E 2841/4 bez použití N4279/5E nářadí NT4279/5E UTP L4279/6 RJ /4 bez použití N4279/6 nářadí NT4279/6 UTP L4279/5S RJ45 5E 2841/4 bez použití N4279/5S nářadí NT4279/5S FTP L4279/6S RJ /4 bez použití N4279/6S nářadí NT4279/6S FTP L4261AT5 RJ /4 (2) N4261AT5 UTP NT4261AT5 L4261AT6 RJ /4 (2) N4261AT6 UTP NT4261AT6 L4262 RJ /4 (3) N4262 UTP NT4262 (1) spojení: typ 110 (2) spojení: typ AVAYA (3) spojení: AMP Barrel 53 KATALOG LIVING - LIGHT - LIGHT TECH

54 Telefonní a datové zásuvky LIVING INTERNATIONAL LIGHT LIGHT TECH L4267/12 L4262/12N L4277/12 N4267/12 N4262/12N N4277/12 NT4267/12 NT4262/12N NT4277/12 L4258/11N L4262/11 L4231 L4258/12 L4262/12 L4231S N4258/11N N4262/11 N4231 N4258/12 N4262/12 N4231S NT4258/11N NT4262/11 NT4231 NT4258/12 NT4262/12 NT4231S L4268ST L4268SC N4268ST N4268SC NT4268ST NT4268SC ZÁSUVKY S KONEKTORY RJ11 A RJ12 Tyto konektory byly navrženy s ohledem na splnění požadavků telefonních sítí. Položka Typ Cat. Pro Typ konektoru zástrčku spojení pol. č. L4267/12 RJ /2 (1) N4267/ /3 NT4267/12 L4258/11N RJ /2 K10 N4258/11N NT4258/11N L4258/12 RJ /2 K10 N4258/ /3 NT4258/12 L4262/11 RJ /2 (1) N4262/11 NT4262/11 L4262/12 RJ /2 (1) N4262/ /3 NT4262/12 L4262/12N RJ /3 (1) N4262/12N NT4262/12N L4277/12 RJ /3 (1) N4277/12 bez použití NT4277/12 nářadí (1) spojení: typ 110 TELEFONNÍ ZÁSUVKY L4231 telefonní zásuvka s přerušovacím N4231 kontaktem, pro zástrčku pol. č NT4231 L4231S telefonní zásuvka bez přerušovacího N4231S kontaktu, pro zástčku pol. č NT4231S ZÁSUVKY PRO OPTICKÁ VLÁKNA Položka L4268ST N4268ST NT4268ST L4268SC N4268SC NT4268SC Popis zásuvka se spojovacím konektorem pro optická vlákna, dvojité kabelové oko ST zásuvka se spojovacím konektorem pro optická vlákna, dvojité kabelové oko SC 54 LIVING - LIGHT - LIGHT TECH

55 Datové zásuvky LIVING INTERNATIONAL LIGHT LIGHT TECH L4269R L4291 L4292 N4269R N4291 N4292 NT4269R NT4291 NT4292 L4265 L4293 N4265 N4293 NT4265 NT4293 Položka L4269R N4269R NT4269R L4291 N4291 NT4291 L4292 N4292 NT4292 L4293 N4293 NT4293 SPECIÁLNÍ ZÁSUVKY Popis zásuvka s dvojitým konektorem typu RCA s červenými a žlutými kroužky - k zamáčknutí minizásuvka (fáze+nulový vodič) dutinky kontaktů Ø 3 mm, vzdálenost mezi středy otvorů 13 mm, pro pomocné a podobné obvody, 6A, 24 V SELV, koncové zapojení (pro zástrčku 2120) zásuvka s 5pólovým DIN konektorem pro hi-fi a podobná zařízení - k naletování zásuvka s 2pólovým DIN konektorem - k naletování SYSTÉM AMP C. O. L4265 Kryt výměnných modulů pro rozvod N4265 stíněným a nestíněným kabelem NT4265* cat. 5 s konekktorem IDC * Tuto položku je možné kombinovat s výměnnými moduly LIVING INTERNATIONAL nebo LIGHT. 55 KATALOG LIVING - LIGHT - LIGHT TECH

56 Regulační prvky LIVING INTERNATIONAL LIGHT LIGHT TECH L4441 L4448 L4448/127 L4442 L4442/127 N4441 N4448 N4448/127 N4442 N4442/127 NT4441 NT4448 NT4442 Položka L4441 N4441 NT4441 L4442 N4442 NT4442 POKOJOVÝ TERMOSTAT Popis elektronický pokojový termostat pro vytápění a klimatizaci k připojení na přepínač léto/zima, 5 30 C, 2 kontrolní LED diody, relé výstup s 1 spínacím kontaktem, 2 A, 250 Vst., napájení 230 Vst., 50 a 60 Hz, 2 moduly elektronický pokojový termostat pro vytápění a klimatizaci s vestavěným přepínačem léto/zima, 5 30 C, 2 kontrolní LED diody, relé výstup se spínacími i rozpínacími kontakty, 2 A, 250 Vst., napájení 230 Vst., 50 a 60 Hz, 2 moduly L4442/127 jako výše, napájení 127 Vst., N4442/ a 60 Hz L4449 N4449 CHRONOTERMOSTAT L4448 elektronický časový termostat 24 h/ N dní pro vytápění a klimatizaci, NT programy, LCD displej, výměnná baterie, napájení 230 Vst., dimenzování kontaktů 2 A cosϕ 0,5 5A cosϕ 1, 230 Vst., 50 Hz, 3 moduly L4448/127 jako výše, napájení 127 Vst., N4448/ a 60 Hz L4449 elektronický časový termostat 24 h/ N dní pro vytápění a klimatizaci, 4 programy, LCD displej, napájení z baterie 2 x 1,5 V, možnost připojení čidla venkovní teploty za účelem automatizovaného aktivování termostatu, dimenzování kontaktů 1A, 230 Vst., 3 moduly 56 LIVING - LIGHT - LIGHT TECH

57 LIVING INTERNATIONAL LIGHT LIGHT TECH L4461 L4661/127 N4461 N4661/127 NT4461 Položka L4461 N4461 NT4461 ČASOVÝ SPÍNAČ Popis elektronický časový spínač seřízený na 1 12 min., ovládání tlačítky (vzdálenými), napájení 230 Vst., 50 a 60 Hz výstupní kontakt 6 A do činné zátěže / 2 A do indukční zátěže, 230 Vst. L4461/127 jako výše, napájení 127 Vst., N4461/ a 60 Hz PROGRAMOVACÍ JEDNOTKA L4466 L4666/127 L4470 L4470/127 N4466 N4666/127 N4470 N4470/127 NT4466 N4470 Položka L4466 N4466 NT4466 Popis elektronická programovací jednotka 24 h / 7 dní, 4denní cykly s nezávislým či cyklickým programováním, napájení 230 Vst., 50 a 60 Hz, výstupní kontakt 8 A do činné a 2 A do induktivní zátěže, 230 Vst. L4466/127 jako výše, napájení 127 Vst., N4466/ a 60 Hz BUDÍK L4470 elektronický budík s denním N4470 programováním, osvětlený displej, NT4470 s pracovní rezervou, napájení 230 Vst., 50 a 60 Hz L4470/127 jako výše, napájení 127 Vst., N4470/ a 60 Hz 57 KATALOG LIVING - LIGHT - LIGHT TECH

58 Akustická signalizační technika LIVING INTERNATIONAL LIGHT LIGHT TECH L4351/12 L4351/230 L4351/127 L4355/12 N4351/12 N4351/230 N4351/127 N4355/12 NT4351/12 NT4351/230 NT4351/127 NT4355/12 ZVONKY L4351/12 bronzový zvonek 12 Vst., N4351/12 5 VA, 80 db NT4351/12 L4351/230 bronzový zvonek 230 Vst., N4351/230 8 VA, 80 db, 50 a 60 Hz NT4351/230 L4351/127 bronzový zvonek 127 Vst., N4351/127 8 VA, 80 db L4355/12 elektronický zvonek, 3 různé tóny, N4355/12 s čelní ragulací hlasitosti NT4355/12 12 Vst./ss., 2 moduly BZUČÁKY L4356/12 L4356/230 L4356/127 L4357/12 N4356/12 N4356/230 N4356/127 N4357/12 NT4356/12 NT4356/230 NT4356/127 NT4357/12 L4356/12 bzučák 12 Vst., 5 VA, 74 db N4356/12 NT4356/12 L4356/230 bzučák 230 Vst., 8 VA, 75 db N4356/ a 60 Hz NT4356/230 L4356/127 bzučák 127 Vst., 8 VA, 75 db N4356/127 L4357/12 elektronický bzučák, 12 Vst./0,9 VA N4357/12 12 Vss./0,5 W, 70 db NT4357/12 58 LIVING - LIGHT - LIGHT TECH

59 Světelná signalizační technika LIVING INTERNATIONAL LIGHT LIGHT TECH L4371A L4371T L4371R L4371V L4373H L4372AV L4372RT N4371A N4371T N4371R N4371V PRVKY SPOLEČNÉ PRO VŠECHNY TŘI ŘADY L4385/... N4373H N4372AV N4372RT L4374/12 L4374/24 L4374/230 NT4371A NT4371T NT4371R NT4371V NT4372AV NT4372RT SIGNÁLKY L4371A signálka s oranžovým difuzérem pro N4371A žárovky pol. č L, 11251L NT4371A 11252L L4371T signálka s transparentním difuzérem N4371T pro žárovky pol. č L, 11251L NT4371T 11252L L4371R signálka s červeným difuzérem pro N4371R žárovky pol. č L, 11251L NT4371R 11252L L4371V signálka se zeleným difuzérem pro N4371V žárovky pol. č L, 11251L NT4371V 11252L L4372AV dvojitá signálka: oranžová a zelená N4372AV pro žárovky pol. č L NT4372AV (pro zelenou kontrolku použijte 11250LV ), 11251L, 11252L L4372RT dvojitá signálka: červená a transpa- N4372RT rentní pro žárovky pol. č L, NT4372RT 11251L, 11252L Položka L4373H N4373H SIGNÁLKY PRO HOTELY Popis dvojitá signálka: červená Prosím nerušit! a zelená Prosím úklid! pro žárovky pol. č L (pro zelenou kontrolku použijte 11250LV), 11251L, 11252L OSVĚTLENÍ NAD DVEŘE L4385/12R napájení 12 V, světlo červené L4385/12V zelené L4385/12B bílé L4385/24R napájení 24 V, světlo červené L4385/24V zelené L4385/24B bílé L4385/127R napájení 127 V, světlo červené L4385/127V zelené L4385/127B bílé L4385/230R napájení 230 V, světlo červené L4385/230V zelené L4385/230B bílé Poznámka: Pro všechny typy osvětlení nad dveře doporučujeme výšku montáže cm. NÁHRADNÍ ŽÁROVKY Náhradní žárovky pro osvětlení nad dveře L4745/12 náhradní žárovka E10, 12 V, 5 W L4745/24 náhradní žárovka E10, 24 V, 5 W L4745/127 náhradní žárovka E10, 127 V, 5 W L4745/230 náhradní žárovka E10, 230 V, 5 W SIGNÁLNÍ SVĚTLO L4374/12 signální světlo s bílou LED diodou - 12 Vst. L4374/24 signální světlo s bílou LED diodou - 24 Vst. L4374/230 signální světlo s bílou LED diodou Vst. KATALOG LIVING - LIGHT - LIGHT TECH 59
